内蒙包头有色金属湿法冶金技术理论与应用

氧化钇的分馏萃取法 883

 0

一种氧化钇的分馏萃取方法,以稀土氯化物为原料,在不加入任何添加剂的情况下,采用环烷酸和煤油两元萃取体系,提出一种合适的比例和萃取分离条件,制得99%或99.99%氧化钇产品。操作简便,生产成本低,同时创造了一个良好的卫生环境。

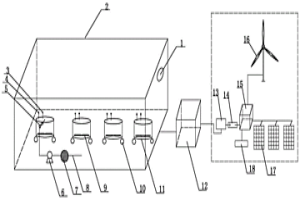

水系绿色二次电池废水零排放处理方法及设备 933

 0

本发明属于资源回收技术领域，具体涉及一种水系绿色二次电池废水零排放处理方法及设备。在玻璃房内设置浅水槽，将水系绿色二次电池废水经过过滤后泵入浅水槽中，对浅水槽内的废水进行加热处理，加热至温度为90～95℃，液体蒸发，得到的固体回收利用；浅水槽同时进行搅拌，在玻璃房上设置抽风机抽风。通过改善功率、温度等各种条件，使得水系绿色二次电池废水中的液体能够顺利蒸发，蒸发的气体主要成分是水，可以直接排空，无污染，解决了在常规条件下该废水并不能完全蒸发出去、需要物化法或生化法处理的难题；工艺简单、操作方便、可靠性高、处理彻底、成本低；本发明同时提供实现该方法的设备。

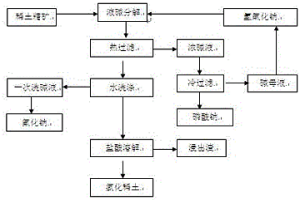

混合稀土精矿液碱分解综合回收氟和磷的工艺 1087

 0

本发明涉及一种混合稀土精矿液碱分解综合回收氟和磷的工艺，其特征是：将高品位混合稀土精矿与浓度> 60wt%氢氧化钠溶液按混合稀土精矿和氢氧化钠重量比1：3.5~7.5的比例进行混合，在150℃~160℃下反应0.2~1小时，在大于80℃温度下进行热过滤，得到浓碱液和碱饼，浓碱液降温到30℃~70℃，再进行过滤得到磷酸钠产品；碱饼用水调浆洗涤，过滤得到一次洗碱液；碱饼继续水洗到中性，再用6~10mol/L的盐酸进行溶解，控制pH?4~5，得到氯化稀土溶液；一次洗碱液进行浓缩、过滤得到氟化钠产品。其优点是：采用本发明的综合回收氟和磷工艺，工艺流程短，生产能耗低；实现了氟和磷的回收及液碱的循环利用，无废水排放，实现清洁生产和资源综合回收利用。

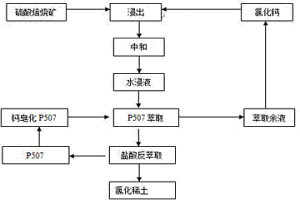

硫酸焙烧稀土精矿的稀土浸出及浸出水的循环利用方法 1172

 0

本发明涉及一种硫酸焙烧稀土精矿的稀土浸出及浸出水的循环利用方法，其特征是：所述方法包括以下步骤：（1）把硫酸焙烧稀土精矿得到的焙烧矿与氯化钙溶液按固液比1：1~7的比例混合，常温搅拌浸出0.5~3h，用含钙化合物中和到pH2~3，过滤得到浸出液；（2）将萃取剂P507用含钙化合物皂化，得到钙皂化P507萃取剂；（3）步骤（1）得到的浸出液和步骤（2）得到的钙皂化P507混合萃取稀土，负载有机相用盐酸反萃取得到高浓度氯化稀土溶液，同时得到含氯化钙的萃取余液；（4）步骤（3）得到的萃取余液返回到步骤（1）用于浸出稀土。其优点是：用水量减少了60%以上；萃取余液直接返回浸出稀土，实现了萃取余液的循环利用，无废水排放。

对稀土酸法工艺废渣中稀土、钍和铁的回收方法 670

 0

本发明涉及一种对稀土酸法工艺废渣中稀土、钍和铁的回收方法，其特征是：以稀土酸法工艺产生的废渣为原料，按酸渣比为0.2:1~1.0:1将稀土酸法工艺废渣与酸度为1mol/L~4mol/L的HCl、H2SO4、HNO3中的一种或一种以上的混合酸溶液进行混合，在60℃至沸腾的温度条件下搅拌浸出，浸出终点以二次废渣中ThO2质量百分含量小于0.05%，放射性比活度＜7.4×104Bq/Kg为准，过滤洗涤滤饼后得到浸出液和二次废渣；浸出液经伯胺萃取，硝酸反萃成硝酸钍溶液；萃钍余液用碱调节pH至4.5~5.5，沉淀出Fe(OH)3副产品；滤液为稀土料液产品。其优点是：实现了水浸废渣中REO、ThO2、Fe的溶出，二次废渣渣量减少到原渣渣量的50%以下，二次废渣中ThO2质量百分含量≤0.05%，放射性比活度＜7.4×104Bq/Kg。

一步法萃取分离纯钇、粗铒和重稀土 697

 0

溶剂萃取分离制备纯钇、粗铒和重稀土,以环烷酸为萃取剂,从含氧化钇大于40%混合稀土氯化物中一次多级分馏萃取,制取99.99%氧化钇、粗铒(氧化铒大于45%)和含钇小于1%的重稀土混合物三种产品。工艺简单、经济效益显著。

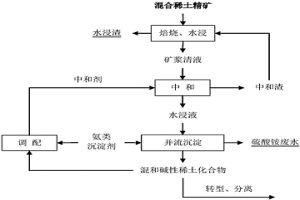

硫酸稀土水浸液中和除杂与循环制备高纯混合氯化稀土的方法 986

 0

本发明公开了一种硫酸稀土水浸液中和除杂与循环制备高纯混合氯化稀土的方法，包括：混合稀土精矿经浓硫酸高温焙烧、水浸得到水浸渣和矿浆清液，矿浆清液温度小于等于40℃；用中和剂中和矿浆清液至pH值为3.8～4.5，分离得到水浸液和中和渣；水浸液经过氨类沉淀剂并流沉淀制备成为混合碱性稀土化合物，得到硫酸铵废水和混合碱性稀土化合物；混合碱性稀土化合物中的混合碳酸稀土经盐酸溶解转型为适于萃取分离的高纯混合氯化稀土。本发明解决了硫酸稀土矿浆清液中和除钙镁、硫酸盐废水浓缩过程中硫酸盐结晶问题，以及氨中和过程和沉淀过程硫酸稀土铵复盐沉淀问题。

从氧化铈废料中回收稀土的工艺方法 902

 0

本发明涉及一种从氧化铈废料中回收稀土的工艺方法，其特征是：将REO含量为70?85wt%的氧化铈废料过100目筛去除杂草、碎石等固体杂质后，加入理论用量1～1.4倍的硫酸和不少于理论用量1～1.4倍的FeSO4，在不断搅拌下加热至45℃?55℃时浸出1h?1.5h，并进行固液分离，得到一次浸出液，一次浸出液用MgO进行中和除杂后二次固液分离，得到二次浸出液。其优点是：本发明的工艺方法简单可行，易于大规模使用，并且具有高的稀土回收率，二次浸出液中的稀土元素回收率高于80%。

用P507从含钪富铁酸液中萃取钪的方法 1006

 0

本发明公开了一种用P507从含钪富铁酸液中萃取钪的方法，所述方法包括萃取除铁和萃取提钪步骤，首先使用含N235的有机相萃取除去含钪富铁酸液中的铁，萃取率达99.5%以上，钪的损失率小于0.5%。然后用含P507的有机相萃取出钪，本发明所涉及含钪富铁酸液中钪的含量为5～50mg/L，铁的含量为5～45g/L，H+浓度为1～5.5mol/L。本发明钪的萃取率高达99%。本发明为钪的提取提供了一种新的方法，该方法成本低，钪回收率高，能够满足工业化生产的需求。具有广阔的前景。

从钪富集物中提取钪的方法 975

 0

本发明公开了一种从钪富集物中提取钪的方法，首先将-100目占90%以上的钪富集物与碱金属氢氧化物按质量比为1：0.6～1.8的比例混合，在300℃～650℃下进行焙烧，再用水洗涤该焙烧矿至pH为7～9，水洗液用于回收硅、铝及碱金属的氢氧化物，对水洗渣采用盐酸浸出，过滤得到的浸出渣作为回收硅的原料，浸出液为含钪粗溶液，作为进一步提取钪的原料。本发明工艺简单科学，能够高效的从白云鄂博矿或其尾矿制备的钪富集物中浸出提取钪，浸出率高，且能从工艺中回收其它副产品，是一种综合回收白云鄂博尾矿中稀散元素钪的方法。

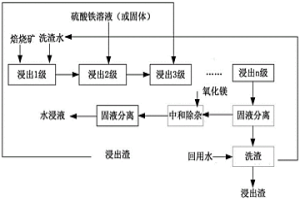

去除稀土浸出液中磷的方法 754

 0

本发明公开了一种去除稀土浸出液中磷的方法，包括：在焙烧段，将稀土精矿与浓硫酸混合均匀后经回转窑焙烧形成稀土焙烧矿；在浸出段，在稀土焙烧矿的浸出液中加入铁离子，铁离子与磷酸离子反应生成磷酸铁沉淀；磷酸铁沉淀和硫酸稀土浸出液在中和除杂段固液分离后，磷酸铁沉淀随浸出渣排出。本发明在不影响稀土收率的前提下，在浸出过程中加入(聚合)硫酸铁，中和除杂时固磷、除磷，避免了煅烧稀土精矿过程中铁精粉的使用，从而从根本上杜绝了“结圈”、混合不彻底的现象。

氯化稀土溶液直接制备粉体氯化稀土的方法 963

 0

本发明涉及一种氯化稀土溶液直接制备粉体氯化稀土的方法，属于水法冶金技术领域。本发明氯化稀土溶液经喷雾干燥塔喷雾干燥后形成粉体氯化稀土，粉体氯化稀土与干燥热风一起，经过至少两级旋风分离器进行分离，由旋风分离器下出口流出成品粉体氯化稀土，干燥气体经旋风分离器上出口出来进入洗涤塔洗涤、降温以后达标排放。本发明是将氯化稀土溶液经过高压雾化以后，与干燥热风共同进入喷雾干燥塔内，氯化稀土溶液所含的水分闪蒸以后，形成高温水汽和粉体氯化稀土，在负压风机的作用下，共同经过至少两级旋风分离器进行气固分离，由旋风分离器下出口流出成品粉体氯化稀土，气体经过冷却洗涤以后达标排放。

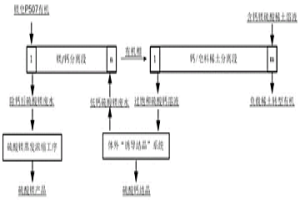

萃取法分离稀土转型含钙镁硫酸稀土溶液中钙离子的方法 1021

 0

本发明公开了一种萃取法分离稀土转型含钙镁硫酸稀土溶液中钙离子的方法，属于稀土溶液处理领域，包括前后串联的若干级萃取，以镁盐皂化P507为第一级的初始有机相，以含钙镁的硫酸稀土溶液为最后一级的初始水相，每一级萃取之后的有机相均用作下一级的有机相，每一级萃取后的水相均用作上一级的水相，若干级萃取分为镁/钙分离控制工段、镁钙/稀土分离控制工段前后两个工段，镁钙/稀土分离控制工段最后一级的有机相用于稀土氯化处理，镁钙/稀土分离控制工段第一级的水相先在系统外进行诱导结晶获得硫酸钙之后再进入镁/钙分离控制工段最后一级，镁/钙分离控制工段第一级的水相进入硫酸镁蒸发浓缩工序生产硫酸镁产品。

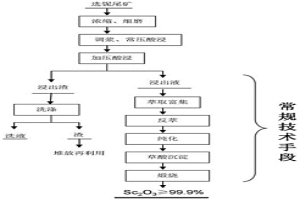

从含钪物料中提取钪的方法 959

 0

本发明公开了一种从含钪物料中提取钪的方法，所述方法主要由酸浸工艺部分和浸出液处理工艺部分组成，其特征在于，所述酸浸工艺部分采用二步酸浸法，即，首先进行常压酸浸，之后进行高压酸浸。相对于现有技术，本发明的方法能够在更低酸度、更低温度和更低压力下以更高浸出率提取更高纯度的钪产品。

硫酸稀土连续萃取转型制备混合氯化稀土的方法及装置 673

 0

本发明公开了一种硫酸稀土连续萃取转型制备混合氯化稀土的方法及装置，其中，硫酸稀土连续萃取转型制备混合氯化稀土的装置包括：硫酸稀土连续转型系统、负载有机连续澄清系统、流量控制系统、回流系统。本发明改变了间歇式集中生产的方式，能够提高产品质量的稳定性，实现生产的连续化和自动化。

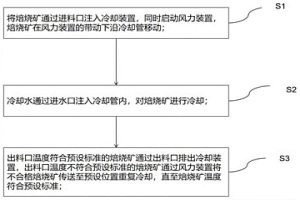

提高稀土回收率的焙烧矿冷浸工艺 795

 0

本发明涉及一种提高稀土回收率的焙烧矿冷浸工艺，包括，步骤S1,将焙烧矿通过进料口注入冷却装置，同时启动风力装置，焙烧矿在风力装置的带动下沿冷却管移动；步骤S2,冷却水通过进水口注入冷却管内，对焙烧矿进行冷却；步骤S3,出料口温度符合预设标准的焙烧矿通过出料口排出冷却装置，出料口温度不符合预设标准的焙烧矿通过风力装置将不合格焙烧矿传送至预设位置重复冷却，直至焙烧矿温度符合预设标准。本发明设置有中控单元，用于调控各部件工作状态；中控单元通过调节冷却管内水水流速度、第一动力装置动力参数、第二风力机构传送角度和各透气阀的透气量，以使排出的焙烧矿温度符合预设标准。

稀土转型废水中有机回收的装备及方法 727

 0

本发明公开了一种稀土转型废水中有机回收的装备及方法，其中的装备包括：调节池、气浮设备、浮油收集池、过滤器、清水池、污泥浓缩罐；调节池上部通过有机相管路连接浮油收集池，下部通过水相管路连接气浮设备；气浮设备的下部通过水相管路连接过滤器，过滤器通过水相管路连接清水池，上部通过有机相管路连接浮油收集池；调节池、气浮设备的底部分别通过排污管路连接污泥浓缩罐，泥浓缩罐的上部通过有机相管路连接浮油收集池。本发明在不投加任何药剂的前提下，实现废水中有机的高效回收，水中的油含量≤10mg/L，降低了有机单耗，做到废水中油、渣和水的分离。

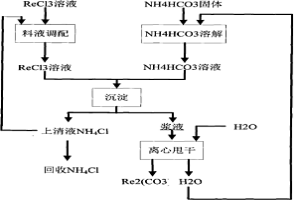

循环回用碳酸稀土沉淀废液生产碳酸稀土的方法 901

 0

一种循环回用碳酸稀土沉淀废液生产碳酸稀土的方法,用碳酸稀土沉淀上清液制备高浓度稀土无机酸溶液,形成浓度为1.0～1.5mol/l的稀土氯化物溶液,用洗涤碳酸稀土产品的溶液,配制碳酸氢铵沉淀剂的浓度为8%～30%,搅拌上述制备的稀土氯化物溶液,在搅拌时通过控制加料方式以1～10升/分钟的速度加入重量百分比浓度为8%～30%的沉淀剂溶液,沉淀剂的加入量为所溶解稀土氧化物重量的1.1～1.8倍,在沉淀过程中保持体系的温度50～85℃,将沉淀产物陈化0.5～1.0小时;结束后,将离心脱水,再用去离子水淋洗洗涤稀土碳酸盐中的氯根等杂质离子,淋洗水用量为8m3/tREO,离心脱水10～20min。该技术操作简单,提高了沉淀料液的浓度及设备的利用率,且较易实现工业生产。由于本技术采用较高的反应温度等碳酸稀土沉淀工艺条件,所得稀土碳酸盐不仅品质高,而且稀土品位在50%以上,沉淀性能好。

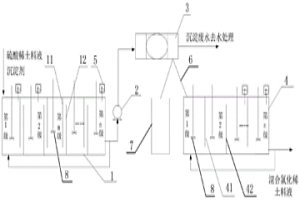

硫酸稀土溶液连续制备混合氯化稀土料液的方法及装置 795

 0

本发明公开了一种硫酸稀土溶液连续制备混合氯化稀土料液的装置，包括：沉淀槽、浆料输送泵、固液分离设备、酸溶槽、pH测量计；沉淀槽、固液分离设备通过管道相连接，浆料输送泵设置在管道上，固液分离设备、酸溶槽之间连接有溜槽；沉淀槽内部空间分隔为多级相连通的反应器，流道连通相邻两级反应器；酸溶槽内部设置有S形流道；pH测量计设置在酸溶槽和反应器上。本发明还公开了一种硫酸稀土溶液连续制备混合氯化稀土料液的方法。本发明能够实现硫酸稀土水浸液制备混合氯化稀土料液的连续生产，实现硫酸稀土溶液连续沉淀制得碳酸稀土，提高设备利用率。

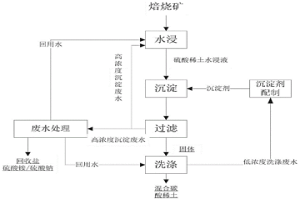

混合碳酸稀土沉淀废水回用的方法 1021

 0

本发明公开了混合碳酸稀土沉淀废水回用的方法，包括：焙烧矿经水浸除杂工序制得硫酸稀土水浸液，硫酸稀土水浸液与沉淀剂反应生成碳酸稀土和上清液；硫酸稀土水浸液与沉淀剂反应后的浆料经过滤后，上清液为沉淀废水，固体为混合碳酸稀土；沉淀废水进行分流形成第一沉淀废水和第二沉淀废水，第一沉淀废水去废水处理车间进行废水处理，经过蒸发回收的盐(硫酸铵或者硫酸钠的盐)回收，回用水送到水浸工序及洗涤工序；第二沉淀废水送到水浸工序用于焙烧矿的浸出；使用回用水对混合碳酸稀土进行洗涤，产生的低浓度的淋洗水回到沉淀剂配制工序。本发明能够实现混合碳酸稀土沉淀废水的回用，降低沉淀废水的排放量，提高沉淀废水的浓度。

选择性硫酸化回收钕铁硼废料中稀土的方法 1037

 0

本发明公开了一种选择性硫酸化回收钕铁硼废料中稀土的方法，包括步骤：钕铁硼废料经过破碎研磨，氧化焙烧将其完全氧化，氧化的物料磨至3～100μm，与固体硫酸铁混合压块或直接使用SO₃‑SO₂‑O₂混合气体600～750℃温度下进行选择性硫酸化焙烧，稀土元素转变为硫酸盐，铁元素依旧为Fe₂O₃状态，其他元素基本为氧化物状态。选择性硫酸化焙烧结束后物料经水浸、过滤分离，铁以Fe₂O₃形式进入滤渣中，稀土以硫酸盐形式进入浸出液。浸出液中稀土回收率达95％以上，且浸出液无需进一步净化除铁处理，可直接进入稀土分离厂的萃取分离线。本发明工艺流程简单、可操控性好、硫酸化反应剂消耗少、反应尾气易于回收，实现了钕铁硼废料中稀土的清洁、高效回收。

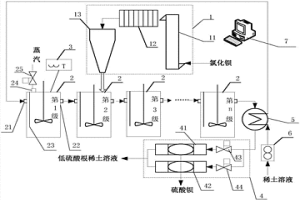

稀土溶液连续除硫酸根的装置及方法 774

 0

本发明公开了一种稀土溶液连续除硫酸根的装置，其结构包括：上料设备、多个相串联的连续沉淀槽、温度传感器、过滤设备、热交换器、流量控制器、总控制器。本发明还公开了一种稀土溶液连续除硫酸根的方法。本发明能够实现去除硫酸根的连续生产，提高了设备利用率和产品一次合格率。

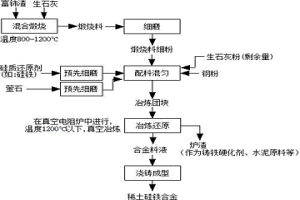

生产稀土硅铁合金的方法 733

 0

本发明公布了一种生产稀土硅铁合金的方法，其针对现有硅热法生产稀土硅铁合金的诸多不足，提供一种基于富铈渣原料，能够提高合金中稀土收率，提高硅还原剂中硅的转化利用率，通过减少硅的烧损达到提高合金中Si含量，降低还原电耗，减少工艺产渣量的方法。本发明方案基于富铈渣原料来进行稀土硅铁合金的生产，合金冶炼过程在1200℃以下即可顺利实现，大幅度提高了硅热法工艺生产稀土硅铁合金过程中的稀土收率，通过减少硅的烧损达到提高硅元素的转化利用率和提高合金中Si含量的技术目的。同时，本发明方案降低了冶炼还原温度的工艺要求，且冶炼环节的生产周期明显缩短，因此，冶炼过程的电耗水平明显下降。

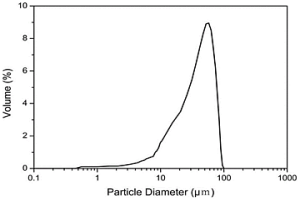

适用于工业化制备大粒度氧化铈的方法 1100

 0

本发明公开了一种适用于工业化制备大粒度氧化铈的方法，包括：在反应器中预先配制氯化铈溶液作为底液，加入碳酸铈作为晶种，升温至25～50℃保温并搅拌均匀；采用并流沉淀方式，保持料液输入口氯化铈溶液浓度0.87～1.68mol/L，保持沉淀剂输入口浓度1.5～3.0mol/L；控制料液输入口、沉淀剂输入口的输入速度，氯化铈溶液、沉淀剂同时缓慢加入到反应器中，沉淀终点pH＝6.5～7；将生成的碳酸铈过滤，用去离子水进行淋洗并真空抽干，将碳酸铈进行灼烧，得到中位粒径d₅₀为20～40μm的氧化铈。本发明避免了使用草酸和含肼盐添加剂，避免了有毒化学品含肼盐添加剂对人体造成危害，同时避免了草酸废水的产生和后续处理难度大的困扰。

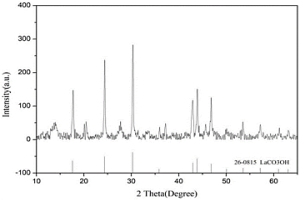

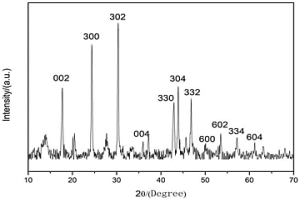

采用沉淀灼烧法制备六方晶系羟基碳酸镧的方法 696

 0

本发明公开了一种采用沉淀灼烧法制备六方晶系羟基碳酸镧的方法，在沉淀反应釜中配制氯化镧溶液作为底液，加入底液占比10～50％的碳酸镧作为晶种，升温并搅拌均匀；采用并流沉淀方式，向沉淀反应釜中加入料液和沉淀剂，沉淀反应后生成碳酸镧；料液选用氯化镧溶液，沉淀剂采用碳酸氢铵溶液或碳酸氢铵和氨水的混合溶液；取出沉淀反应釜中的沉淀物碳酸镧，将碳酸镧进行灼烧，灼烧温度420～450℃，得到六方晶系的羟基碳酸镧。本发明中，沉淀过程所用的原料为萃取分离工艺得到的氯化镧溶液，可直接进行沉淀制备羟基碳酸镧的前驱体，避免了硝酸体系制备所造成的辅料浪费。

采用水热合成制备六方晶系羟基碳酸镧的方法 1106

 0

本发明公开了一种采用水热合成制备六方晶系羟基碳酸镧的方法，包括：在沉淀反应釜中，用去离子水稀释氯化镧溶液作为底液，加入碳酸镧作为晶种；采用并流沉淀方式，向沉淀反应釜中加入料液和沉淀剂，沉淀反应后生成碳酸镧；取出沉淀反应釜中的沉淀物碳酸镧，过滤干燥后获得作为前驱体的碳酸镧；将碳酸镧与去离子水加入到反应器中，控制温度110～160℃下搅拌，进行水热合成反应，保温时间6～20小时；将得到的最终产物用去离子水洗涤后抽滤或离心，得到白色固体，白色固体置于烘箱中，在150～200℃下烘干得到六方晶系的羟基碳酸镧。本发明生产工艺简单，适用于工业化批量生产六方晶系羟基碳酸镧。

氧化铈的制备方法 1191

 0

本发明涉及一种化学沉淀分离制备淡黄色高纯 度氧化铈的方法。本发明采用向混合稀土硫酸料液 中一次性定量加入硫酸钠，在加热搅拌条件下反应生 成少铈RE3+复盐沉淀，向过滤后滤液中定量加入硫 酸亚铁，在加热搅拌条件下完成还原反应，还原沉淀 经碱转化，盐酸溶解后，草酸沉淀，800℃灼烧，即可得 到99.0～99.5％纯度的氧化铈。本发明具工艺简单、 反应时间短、过滤工序容易完成、设备投资小等特点， 产品成本低，纯度高、质量稳定可靠。

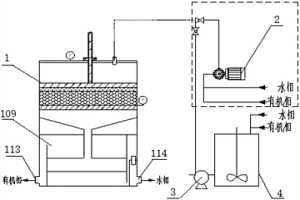

油水混合物快速分离装置及其分离方法 833

 0

本发明公开了一种油水混合物快速分离装置，包括油水分离器，油水分离器包括：顶盖、罐体、压紧装置、压力表、挤压板、纤维层、承压板、压力传感器、接收槽、溢流板、筛板、水相调节盒；顶盖设置在罐体的顶部，压力传感器设置在罐体的外壁上，压力表设置在顶盖上部，顶盖上设置有混合相入口；承压板固定在罐体的内壁上，承压板上开有通孔；纤维层放置在承压板的上部，挤压板放置在纤维层的上部，挤压板上开有通孔，压力传感器的探头位于承压板上；罐体底部的两侧侧壁上设置有有机相出口和水相出口。本发明还公开了一种油水混合物快速分离方法。本发明中油水混合物快速通过由纤维物质形成的填充层，实现油水混合物快速分离。

手性有机稀土配合物及其制备方法和用途 871

 0

本发明公开了一种手性有机稀土配合物，该手性有机稀土配合物化学结构和晶体结构确切。本发明还公开了一种手性有机稀土配合物的制备方法，该方法包括如下步骤：将可溶性稀土无机盐溶液A滴加至苯乙醇酸或其衍生物的盐溶液B中，得到混合液；使混合液反应，得到手性有机稀土配合物。该方法能够稳定地得到化学结构和晶体结构准确的手性有机稀土配合物。本发明又公开了一种手性有机稀土配合物的用途。

多功能婴儿摇篮 993

 0

本实用新型涉及一种多功能婴儿摇篮,属儿童日常生活用具。它包括摇篮主体、轮架、系带、折板、推车把手五个部分,其主要特征是摇篮主体为浴盆式结构,其上开有四个两两对称的系带穿孔,轮架为四腿带轮的长方形框架,通过不同形式的简单组合,可使之具备“活动床”、“襁褓”、“摇篮”、“童车”、“浴盆”、“荡马”等多种功能。本实用新型结构简单,用途多样,趣味性好,分解与组合方便,有利于婴儿的健康成长。
