四川有色金属电冶金技术理论与应用

34CrMo4气瓶用钢及其生产方法 732

 0

本发明属于冶金技术领域，尤其涉及一种34CrMo4气瓶用钢及其生产方法。本发明提供一种34CrMo4气瓶用钢，其重量百分比组分为：C：0.33～0.36％、Si：0.15～0.35％、Mn：0.65～0.85％、Mo：0.15～0.30％、Cr：0.90～1.10％、Als：0.015～0.050％、P≤0.011wt％、S≤0.004％、H≤0.00020％，余量为Fe和不可避免的杂质。所得34CrMo4钢中，其杂质含量低，P≤0.011wt％，S≤0.004wt％，此外，本发明实现板坯连铸生产34CrMo4钢。

30CrMo气瓶用钢及其生产方法 1124

 0

本发明属于冶金技术领域，尤其涉及一种30CrMo气瓶用钢及其生产方法。本发明提供一种30CrMo气瓶用钢，其重量百分比组分为：C?0.30～0.33％、Si?0.25～0.28％、Mn?0.58～0.61％、Mo?0.22～0.30％、Cr?0.95～0.99％、Als?0.030～0.035％、P≤0.011wt％、S≤0.004％、H≤0.00015％，余量为Fe和不可避免的杂质。本发明所得30CrMo气瓶用钢的钢成分中：P≤0.011wt％，S≤0.004wt％，H≤0.00015％。

降低半钢冶炼终点钢水氧活度的方法 1097

 0

本发明涉及降低半钢冶炼终点钢水氧活度的方法，属于冶金技术领域。本发明解决的技术问题是提供降低半钢冶炼终点钢水氧活度的方法。该方法通过对供氧制度、氧枪枪位制度及底吹供气制度的合理选择，从而实现降低终点钢水氧活度的目标。该方法操作简单，无需加入额外的物料，可行性强，能有效减少出钢脱氧合金用量，提高钢水质量，同时能降低高氧化性炉渣对炉衬的侵蚀。通过本发明方法，能显著降低转炉终点钢水氧活度，使转炉终点碳氧反应更趋于平衡，碳氧浓度积低于0.0023。

碳化钛渣的制备方法 980

 0

本发明涉及冶金领域，公开了一种碳化钛渣的制备方法。该方法包括将含钛原料和还原剂进行碳化反应，所述碳化反应在晶核剂存在下进行，其中，所述晶核剂选自含碳化钛的物质和/或含铁物质。本发明提供的方法能使碳化反应中的碳化钛颗粒富集长大，有利于进一步的分离提纯制备高品位的碳化钛渣，使碳化钛渣能够得到高效利用，提高钛资源的综合利用率。

偏心轴式振动给料机 1126

 0

本发明公开了一种偏心轴式振动给料机；其特征在于：包括料仓、电机、减震弹簧、偏心轴、筛条、机体；料仓为斗状料仓；料仓设置在机体上方，减震弹簧位于机体下方；机体下方还安装有偏心轴，偏心轴通过链条由电机带动；机体的处料口端安装有筛条；本发明所述的振动给料机结构简单，操作方便，不需润化，耗电量小;可以均匀地调节给矿量;在生产流程中可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，在砂石生产线中可为碎石机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

电池级碳酸钴的制备方法 1040

 0

本发明涉及一种电池级碳酸钴的制备方法，属于电化学技术领域。该方法步骤为：配制钴盐水溶液60-120g/L，碳酸氢铵水溶液100-400g/L；将碳酸氢铵水溶液加入到反应釜中，加热到40-60℃；在搅拌状态下，将钴盐水溶液加入到反应釜内中；控制反应终点PH为7-7.5；静置陈化1小时以上后，将上层沉淀后的母液抽出，将沉淀物留在反应釜内；再次向反应釜内加入碳酸氢铵水溶液，升温至40-60℃；重复步骤3-5，进行第二次沉淀；然后再次重复步骤2-5，直至达到所需要的粒度。本发明方法生产工艺，操作简单，易于控制，可广泛用于生产常规粒度及大粒度的四氧化三钴等电池材料以及钴粉等粉末冶金材料。

用于铝热反应的电点火头 790

 0

本发明公开了一种电点火头，尤其是公开了一种用于铝热反应的电点火头，属于冶金生产设备核心零部件设计制造技术领域。提供一种结构简单，操作安全、方便，点火效果好的用于铝热反应的电点火头。所述的电点火头包括具有一个放电点火端的点火电极，所述点火电极的放电点火端在外部输入的点火电流的作用下产生点火电弧。

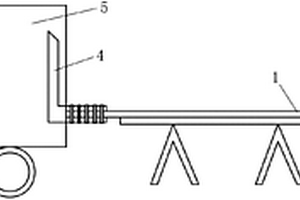

捣固焦炉装煤车中托煤底板的更换安装方法 817

 0

本发明根据托煤底板的安装基座和运行轨道，利用经纬仪、游标卡尺、塞尺等简单测量工具对拆除前、拆除后的关键数据进行测量、留点，用记录好的数据来指导新托煤底板的快速定位安装，最终达到新托煤底板安装就位的目的。本发明可以在冶金行业及其它行业的同类型设备的安装中推广应用，特别适用于精确定位安装的设备。本发明不依赖于高精尖的测量仪器或设备，步骤简洁明了，施工过程操作简单且容易掌握，比常规的施工方法大幅度地降低了施工成本，提高了效率。

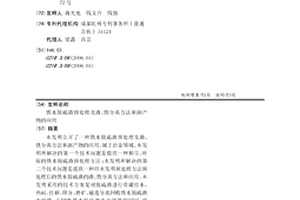

铁水脱硫渣预处理及渣、铁分离方法和副产物的应用 972

 0

本发明公开了一种铁水脱硫渣预处理及渣、铁分离方法和副产物的应用，属于冶金领域。本发明所解决的第一个技术问题是提供一种抑尘、环保的铁水脱硫渣预处理方法；本发明所解决的第二个技术问题是提供一种经本发明预处理方法预处理后的铁水脱硫渣的渣、铁分离方法和应用。本发明采用的技术方案是对脱硫渣进行带罐打水、热闷、打砸、筛分、磨矿、磁选分离回收铁水脱硫渣中的铁；在回收铁水脱硫渣中金属铁的同时，将尾渣中MFe降至1%以下，可应用于水泥生产中。

含纤维的碳化硅/树脂复合材料及其制作泵部件的方法 951

 0

本发明公开了一种含纤维的碳化硅/树脂复合材料，它包括碳化硅颗粒、树脂、固化剂，它还包括纤维，所述100份含纤维的碳化硅/树脂复合材料各原料的重量份为：碳化硅颗粒：65～80；树脂：10～25；固化剂：3～8；纤维：2～8。本发明含纤维的碳化硅/树脂复合材料采用纤维、碳化硅、树脂、固化剂组合配用，以树脂为基体、加入碳化硅提高树脂材料的耐磨性，由于添加纤维，显著增加了泵部件的抗拉强度和抗弯曲强度等力学性能，完全满足冶金和化工领域对泵的需求；本发明制备工艺简单、生产的泵部件不仅具有较高的耐高温、耐磨损和耐腐蚀性能，而且还具有足够的抗拉强度和抗冲击能力。

废旧炉门刀边的维修改造方法 1049

 0

本发明公开了一种废旧炉门刀边的维修改造方法，属于冶金生产设备维修维护技术领域。提供一种能快速、简单的对废旧炉门刀边进行修护再用的废旧炉门刀边的维修改造方法。所述维修改造方法，包括以下步骤，a、清理废旧炉门刀边，打磨清理所述的废旧炉门刀边，确定出现损坏的部位和形状；b、制备修补材料，根据步骤a确定的废旧炉门刀边的损坏部位和形状，采用2㎜的不锈钢板制备与所述废旧炉门刀边的被损坏部位的形状相适配的修补材料；c、装配，将步骤b制备的修补材料装配到所述废旧炉门刀边的被损坏部位，并点焊牢固；d、焊接，采用电弧焊将所述的修补材料与所述废旧炉门刀边的被损坏部位焊接，这样完成了一次对所述废旧炉门刀边的维修改造。

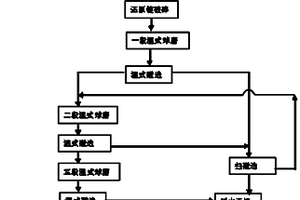

从钒钛磁铁矿中分离铁和钒钛的方法 1089

 0

本发明涉及从钒钛磁铁矿中分离铁和钒钛的方法，属于冶金技术领域。本发明所解决的技术问题是提供了一种从钒钛磁铁矿中分离铁和钒钛的方法，该方法的铁回收率较高。本发明从钒钛磁铁矿中分离铁和钒钛的方法包括如下步骤：a、配料：按重量配比将钒钛磁铁矿100份，与添加剂15～20份和碳质还原剂15～25份混匀，其中，所述的添加剂为氯化钠、硫酸钠、碳酸钠中至少一种；b、装料、还原：a步骤中混匀后的混合物进行装料，然后于隧道窑中加热温度至920～980℃并保温5～60h，得到还原锭；c、分离：还原锭破碎、磁选分离，得到还原铁粉和富钒钛料。

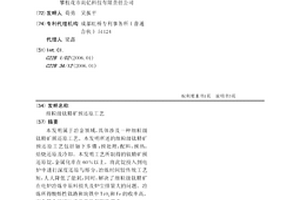

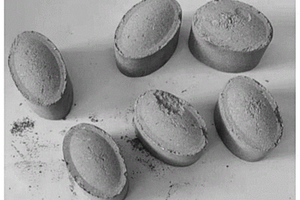

细粒级钛精矿预还原工艺 1058

 0

本发明属于冶金领域，具体涉及一种细粒级钛精矿预还原工艺。本发明所述的细粒级钛精矿预还原工艺包括如下步骤：预处理，配料，预热，焙烧还原及冷却。本发明工艺所制得的钛精矿预还原锭，金属化率在60％以上。将此锭投入到电炉中进行深度还原与熔分，冶炼时间较传统工艺短，大大降低了能耗，同时，解决了细粒级钛精矿在电炉冶炼中原料损失及炉尘排量大的问题。冶炼所得酸熔性钛渣和块铁中TiO2和Fe的收率高，完全符合后续冶炼及高效利用的要求。

回收电子废料中的有色金属和贵金属的方法 978

 0

一种回收电子废料中的有色金属和贵金属的方法,属工业废弃物资源化处理技术领域。所述的方法为:将电子废料粉碎、分选后获得含PT、PD、AU、AG、NI、CU、SB、ZN、PB、SN的混合金属粉末,再将上述金属粉末分两步进行熔融,对每步熔融后的熔融物用真空压滤法收集,后用真空蒸馏分离法进行分离处理得到SB、ZN、PB、SN;用电解法提取CU、NI和利用湿法冶金术提取AU、AG、PT、PD。优点是分离收集更为彻底,可将电子废料中的各种金属全部回收,成本低、能耗低、效率高。

从四氯化钛精制尾渣中分离钒钛的方法 937

 0

本发明涉及冶金化工领域，公开了一种从四氯化钛精制尾渣中分离钒钛的方法。该方法包括：(1)将四氯化钛精制尾渣在100‑300℃下焙烧5‑30min，得到焙烧渣；(2)向步骤(1)中得到的焙烧渣中加水进行搅拌浸出，然后进行固液分离，得到含钒浸出液和浸出残渣；(3)向步骤(2)中得到的含钒浸出液中加入TiO2晶种，进行静置，然后过滤得到含钒净化液和滤渣，其中，所述TiO2晶种与所述含钒浸出液中的钛元素的重量比为(0.001‑0.05):1。本发明所述的方法实现了四氯化钛精制尾渣中钒钛的选择性分离。

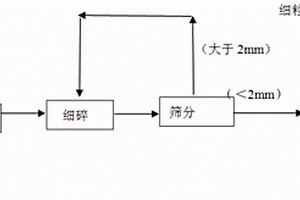

从极低金属铁含量的钢渣中回收金属铁的方法 667

 0

本发明公开的是冶金技术领域的一种从极低金属铁含量的钢渣中回收金属铁的方法，包括以下步骤：a、利用破碎机对钢渣进行细破，使金属铁粒解离；b、对细破后的物料经干式筛分筛除粒径大于2mm的难磨料，筛上料返回细碎机继续进行破碎；c、将筛下料经弱磁选获得精矿粉，磁选尾料为细粒级钢渣粉，用于掺合料原料使用。本发明的有益效果是：首先利用破碎机对钢渣进行细坡，筛选去除大于2mm的难磨相，然后利用磁选分离出精矿粉和和细粒级钢渣粉，一方面节约了成本，另一方面可以实现钢渣粉的简单解离，回收铁资源的同时，刨除难磨颗粒料，提高了钢渣粉产品用于掺合料的活性。

单质硅粉直接氮化的连续生产装备及工艺 634

 0

一种用于建材、冶金、化工、机械等多领域中能够将单质硅粉直接氮化的连续生产装备及工艺，在布风器端面上的垂直高度方向上重叠了多个陶瓷传热管，陶瓷传热管将反应物料与电发热元件分隔开来，电发热元件在管外，反应物在管内，电发热元件通电发热，通过陶瓷传热管将热量传递，硅粉和氮气同时得到加热；高纯氮气从布风器上的无数细孔中吹出，单质硅粉以直径小于0.088mm的单颗粒暴露在氮气纯度99.999％的氮气流中，随氮气在向上流动过程中，一边充分的进行热交换，一边进行充分的氮化反应生成氮化硅；出氮化反应区的高温气固混合物先冷却后分离得到产品，具有节能高效，满足连续氮化生产要求，也适用其它需要进行氮化处理的粉状物料的连续化生产。

中低频吸音材料及其制备方法 993

 0

本发明公开了一种中低频吸音材料及其制备方法，涉及吸音降噪技术领域。本发明制备的中低频吸音材料包括有包括：漂珠2.6～2.9份，增强剂0.1～0.2份，粘结剂1.0～2.0份，固化剂0.1～0.2份。通过羟基纤维素、改性硅酸钠、B型改性硅酸钠固化剂能有效地将漂珠粘结在一起形成降噪工程应用中所需的吸音构件。本发明专利所制备的中低频吸音材料具有取材方便、制作简便、成本低廉、中低频吸音效果好，适用于石油石化、电力冶金、交通能源等各个领域的噪声治理。

钒渣钙化焙烧熟料提取钒、锰和废水循环利用的方法 910

 0

本发明涉及湿法冶金技术领域，公开了一种钒渣钙化焙烧熟料提取钒、锰和废水循环利用的方法。该方法包括：将熟料与第一母液进行混合，加入第二母液，加入浸出剂进行浸出，得到残渣和浸出液；残渣使用第一洗涤液、第二洗涤液和第三洗涤液洗涤，得到第一洗涤滤液、第二洗涤滤液、第三洗涤滤液；将第一洗涤滤液和浸出液进行沉钒，得到提钒废水；将部分提钒废水进行除杂和中和得到除杂液，部分除杂液进行电解处理，得到电解阳极液；将第二洗涤滤液返回使用，将第三洗涤滤液返回使用；将剩余提钒废水返回使用，将剩余除杂液返回使用，将电解阳极液返回使用。该方法实现电解阳极液和洗涤废水的有效循环利用，钙化熟料中钒的高效浸出、锰的低成本回收。

含钒精制尾渣预氧化提钒的方法 884

 0

本发明涉及化工冶金技术领域，公开了一种含钒精制尾渣预氧化提钒的方法。该方法包括以下步骤：(1)将含钒精制尾渣、五氧化二钒和三氧化二钒按照100:(20～30):(20～30)的质量比进行混合；(2)将混合料置于坩埚中，并在氧气气氛下进行预氧化焙烧，焙烧温度为400～600℃，焙烧时间为1～4h，焙烧尾气通入碱性溶液中进行吸收；(3)对焙烧物料进行研磨，并将研磨后的物料加入碱性溶液中搅拌浸出，其中，浸出温度为80～90℃，浸出时间为0.5～2h，浸出液固质量比为(5～10):1；(4)过滤浸出浆液，得到浸出液和浸出残渣。该方法操作简便、氧化脱氯效率高、脱氯尾气中的氯能循环回用，同时钒收率较高。

具有表面压应力的膜片及其制备方法和应用 717

 0

本申请提供一种具有表面压应力的膜片及其制备方法和应用，属于压缩机技术领域。具有表面压应力的膜片包括：柔性片状基体和含氮层，柔性片状基体具有相对的两面。含氮层位于柔性片状基体的两面，含氮层产生压应力，含氮层产生的压应力为组织应力。含氮层与柔性片状基体之间的结合是冶金结合。本申请的具有表面压应力的膜片表面形成含氮层，从而使得膜片的两面产生压应力，当膜片处于凹凸(或弯曲)状态时，该压应力能够部分或全部抵消凹凸变形在凸出面产生的拉应力，使凸出表面承受的拉应力减小，甚至使凸出表面承受的应力从拉应力状态转变为压应力状态，从而抑制或阻止裂纹扩展，进而延长膜片的使用寿命。

硅铁冶炼钒铁合金的方法 1005

 0

本发明涉及冶金技术技术领域，公开了一种硅铁冶炼钒铁合金的方法。该方法包括以下步骤：(1)将含钒刚玉渣、硅铁和石灰混合后加入冶炼炉中，通电冶炼，当冶炼得到的炉渣中钒含量降至0.3％以下时除去80％炉渣，其中，硅铁的加入量为含钒刚玉渣配硅系数理论值的1.1～1.3倍；(2)重复步骤(1)分期冶炼N次，N≥1；(3)加入五氧化二钒和铁进行精炼，当钒铁合金液中钒的含量为78～82％时，炉渣和钒铁合金液同时出炉，然后对钒铁合金液进行浇铸、冷却，得到钒铁合金和含钒渣。该方法能够充分回收刚玉渣中的钒，钒回收率高，同时得到的钒铁合金中钒的含量高，杂质含量低。

露天矿山中靠帮台阶上的挂帮矿石回收方法 910

 0

本发明涉及冶金矿山技术领域，尤其涉及一种用露天矿山中靠帮台阶上的挂帮矿石回收方法，其包括如下步骤：a、回收已结束开采的采区中最低高程靠帮台阶上的挂帮矿石；b、在最低高程靠帮台阶上的挂帮矿石回收完成后，采用废石作为回填原料对最低高程靠帮台阶区域进行回填，直至废石回填至最低高程靠帮台阶高度，所述废石为正在开采的采区所产生的石头；c、按照各个高程靠帮台阶的位置，从下至上依次完成各个高程靠帮台阶上的挂帮矿石回收。本发明挂帮矿石回收方法不会影响正常内排土的实施，保证矿山的正常生产，实现靠帮台阶上挂帮矿石的回收利用，回收成本较低，避免了矿产资源的浪费，提高矿产资源的利用率。

82B热轧盘条心部马氏体及晶界渗碳体的控制方法 1075

 0

本发明属于钢铁冶金技术领域，具体涉及82B热轧盘条心部马氏体及晶界渗碳体的控制方法。本发明所要解决的技术问题是提供了82B热轧盘条心部马氏体及晶界渗碳体的控制方法。该方法包括如下步骤：a、将中心碳偏析度为0.90～1.20的铸坯或方钢加热，经高压水除鳞，高线机组轧制，吐丝，得盘条；b、将吐丝后的盘条采用斯太尔摩风冷控制冷却，集卷，打包即得；所述斯太尔摩风冷采用风冷辊道延迟缓冷方式，控制风冷辊道速度为0.6～0.88m/s。本发明方法制备得到的82B热轧盘条具备强度适中、塑性好等特点，索氏体率≥90％，无心部马氏体，晶界渗碳体≤0.5级，且具有良好的拉拔性能。

低碳低硅钢铝质复合脱氧剂及其制备和使用方法 816

 0

本发明公开了一种低碳低硅钢铝质复合脱氧剂及其制备和使用方法，属于钢铁冶金技术领域。本发明为改善低碳低硅钢种可浇性差、夹杂降级率高的问题，提供了一种低碳低硅钢铝质复合脱氧剂，其包括：金属铝：50～60％；7Al2O3·12CaO预熔渣：10～20％，钝化CaO：10％～20％，Fe：10～20％，其余为微量杂质元素。本发明通过深入研究铝脱氧后钢中夹杂物的行为，提供了一种低碳低硅钢铝质复合脱氧剂，通过在转炉出钢过程加入该脱氧剂，能够有效降低钢中大型夹杂比例、对夹杂物改性，在不延长精炼时间的情况下降低夹杂物总量，改善目前此类钢种生产过程中存在的可浇性差，夹杂降级率高的问题。

用于钛精矿干燥的引风吹扫系统 708

 0

本发明公开了一种引风吹扫系统，尤其是公开了一种用于钛精矿干燥的引风吹扫系统，属于冶金原料生产设备设计制造技术领域。提供一种能有效防止钛精矿板结，从而提交钛精矿干燥效率的用于钛精矿干燥的引风吹扫系统。所述的引风吹扫系统包括引风机、加压组件和吹扫机构，与烟气主管位置相适应的布置在回转窑中的吹扫机构的气体输入端与所述的加压组件连接，所述加压组件的气体输入端与引风机的气体输出端连接；在钛精矿的干燥过程中，通过下料管进入回转窑的钛精矿在吹扫机构输出的有压气体的配合下分散悬浮，位于回转窑内壁以及烟气主管外侧壁上的钛精矿在吹扫机构输出的有压气体的配合下与相应的侧壁分离。

偏钒酸铵提纯制备高纯五氧化二钒的方法 1087

 0

本发明属于冶金技术领域，具体涉及一种偏钒酸铵提纯制备高纯五氧化二钒的方法。针对现有偏钒酸铵提纯方法存在的流程复杂、成本过高等问题，本发明提供了一种偏钒酸铵提纯制备高纯五氧化二钒的方法，包括以下步骤：a、碱溶偏钒酸铵；b、将溶液加热煮沸，加入木质纤维素，搅拌反应1～2h后静置沉化12～24h，过滤；c、滤液加入硫酸中，加热煮沸，搅拌反应10～30min，过滤，洗涤滤饼；d、滤饼加热至60～80℃，再加入氨水溶解滤饼，将溶液置于5～25℃急冷，析出白色晶体，洗涤，得到高纯偏钒酸铵；e、偏钒酸铵煅烧得到高纯五氧化二钒。本发明通过碱溶沉化、水解沉淀，可制得纯度较高的偏钒酸铵和五氧化二钒，工艺流程简单，成本低。

620MPa级高耐蚀耐候钢及其制备方法 873

 0

本发明属于钢铁冶金技术领域，具体涉及620MPa级高耐蚀耐候钢及其制备方法。本发明所要解决的技术问题在于提供具有良好耐腐蚀作用的高耐蚀耐候钢。其化学成分为：C≤0.12％，Si：2.20～3.00％，Mn≤1.50％，P：0.060～0.150％，S≤0.015％，Cr：2.20～3.00％，Ni：0.10～0.40％，Cu：0.20～0.60％，Als≥0.010％，余量为Fe及不可避免的杂质。本发明耐候钢耐大气腐蚀性指数I达到13.26～14.67，显著高于6.0，实现了产品优良的耐大气腐蚀性能，可在炎热潮湿地区裸露使用，广泛用于建筑、桥梁施工或车辆制作领域，具有良好的应用价值。

用于大块钒渣的粗破装置 787

 0

本发明公开了一种粗破装置，尤其是公开了一种用于大块钒渣的粗破装置，属于钒冶金工艺装备设计制造技术领域。提供一种劳动强度低，破碎效高的用于大块钒渣的粗破装置。所述的粗破装置包括破碎平台、粗破机构和限位导向驱动系统，所述的破碎平台位于所述限位导向驱动系统的正下方，所述的粗破机构通过所述的限位导向驱动系统可以在所述的破碎平台与所述的限位导向驱动系统之间往复移动；位于破碎平台上的需要破碎的大块钒渣通过向下自由运行的粗破机构破碎。

提钛尾渣脱氯废水的资源化利用方法 1025

 0

本发明属于冶金及环保技术领域，具体涉及一种提钛尾渣脱氯废水的资源化利用方法。本发明所要解决的技术问题是提供一种提钛尾渣脱氯废水的资源化利用方法，包括以下步骤：烧结矿在进入炼铁高炉之前，将提钛尾渣脱氯废水喷洒到烧结矿上即可。本发明提钛尾渣脱氯废水用于烧结矿，在保证烧结矿还原率的同时，能更好地降低烧结矿的低温还原粉化率，从而避免高炉内料柱透气性恶化。
