四川攀枝花有色金属电冶金技术理论与应用

转炉提钒冷却剂及其生产方法 828

 0

本发明涉及钢铁冶金领域，特别涉及转炉提钒冷却剂及其生产方法。本发明提供了霞石矿作为转炉提钒冷却剂中粘结剂，通过含铁物料和霞石矿作为原料制备得到了转炉提钒冷却剂。本发明转炉提钒冷却剂用于转炉提钒，能够降低钒渣二氧化硅质量分数1～2个百分点，降低钒渣铁含量1～2个质量百分点，提高钒渣产量。

用于电弧炉炼钢的电极及其喷涂方法 876

 0

本发明公开了一种用于电弧炉炼钢的电极及其喷涂方法，属于冶金生产设备附件维修、维护工艺技术领域。提供一种使用寿命更长，使用过程中被氧化的效率明显降低的用于电弧炉炼钢的电极及其喷涂方法。所述的电极包括石墨电极本体，所述的电极还包括高温保护层，所述的高温保护层包覆在所述石墨电极本体的表面上。所述的喷涂方法以压缩空气为动力将浆状的耐火材料在线喷涂到所述的石墨电极本体上获得所述的电极。

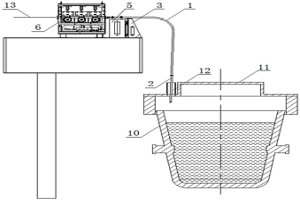

含V、Cr微合金建筑钢棒材及其LF炉生产方法 844

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Cr微合金建筑钢棒材及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Cr微合金建筑钢棒材及其LF炉生产方法。该棒材的组成成分为：按重量百分比计，C：0.15％～0.30％、Si：0.30％～1.00％、Mn：0.60％～1.30％、N:0.0060％～0.0180％、P≤0.040％、S≤0.040％、V:0.010％～0.160％、Cr:0.10％～0.60％，余量为Fe和不可避免的杂质。其制备方法的关键在于LF炉精炼后喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

从铬钒矿/渣中提取钒和铬的方法 800

 0

本发明公开了一种从铬钒矿/渣中提取钒和铬的方法，属于冶金技术领域。本发明为了解决钒铬共生矿/渣中钒铬难以同时提取与分离问题，提供了一种从铬钒矿/渣中提取钒和铬的方法：将铬钒矿/渣与钠盐、钙盐混合均匀，经氧化煅烧，得熟料；熟料用水进行浸出，分离，得含铬溶液和提铬尾渣；提铬尾渣与水混合，调节料浆pH至2.5～3.5，进行浸出，分离，得含钒溶液和提钒铬尾渣；含铬溶液和含钒溶液在分别进行处理，即可得到重铬酸钠和五氧化二钒。本发明采用钠钙联合焙烧‑水浸提铬‑酸浸提钒工艺，工艺流程短，操作简易，生产效率高，可以高收率得到高纯度铬产品与钒产品。

利用钒钛磁铁矿风化矿制备球团粘结剂的方法 914

 0

本发明涉及钒钛磁铁矿冶金领域，尤其是一种充分利用钒钛磁铁风化矿的回收，并实现球团粘结剂的制备的利用钒钛磁铁矿风化矿制备球团粘结剂的方法，包括如下步骤：a、将钒钛磁铁矿风化矿通过破碎设备破碎至10mm以下；b、将破碎后的钒钛磁铁矿风化矿与钠化剂混合，搅拌机搅拌均匀，并堆放陈化；c、将陈化后的半成品输送至烘干机进行干燥，干燥后物料的水份小于2％；d、干燥后的物料由粉磨设备进行粉磨，粉磨至‑200目占比达到95％以上。本发明为废弃风化矿利用开辟新途径，实现废物利用，减少矿山次生灾害发生，降低了球团矿生产成本。本发明尤其适用于钒钛磁铁矿风化矿的回收利用之中。

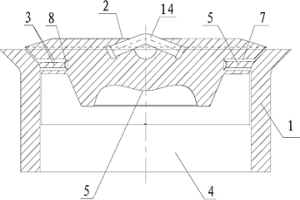

用于顶装焦炉燃烧室立火道的看火孔盖结构 731

 0

本发明公开了一种看火孔盖结构，尤其是公开了一种用于顶装焦炉燃烧室立火道的看火孔盖结构，属于冶金生产设备附件设计制造技术领域。提供一种在装煤过程中，不会造成看火孔盖被电磁铁吸掉的用于顶装焦炉燃烧室立火道的看火孔盖结构。所述的看火孔盖结构包括盖座和盖体，所述的看火孔盖结构还包括连接锁定机构，所述的盖体通过所述的连接锁定机构可拆卸的固定在所述的盖座上，并将所述盖座上的装焦孔封闭。

RH环保喷补料及其制备方法 798

 0

本发明涉及一种RH环保喷补料及其制备方法，属于冶金生产的炉外精炼领域。本发明所要解决的技术问题是提供一种RH环保喷补料及其制备方法。本发明RH环保喷补料，按重量份由以下组分组成：电熔镁砂粗颗粒40～45重量份、电熔镁砂细颗粒10～15重量份、电熔镁砂细粉20～30重量份、纳米二氧化锆5～8重量份、纳米二氧化钛2～8重量份、六偏磷酸钠1～3重量份、硅微粉2～4重量份、磷酸二氢铝2～4重量份和羧甲基纤维素0.05～0.1重量份；本发明RH环保喷补料不仅性能优越，而且实现了无铬化，完全达到了规定的环境指标和使用要求。

钒铬合金及其制备方法 899

 0

本发明属于冶金领域，特别涉及一种钒铬合金及其制备方法。本发明所要解决的技术问题是提供一种钒铬合金，按重量百分比计，包括93.5～95.5％V，2.5～4.5％Cr，余量为不可避免的杂质。上述钒铬合金的制备方法包括以下步骤：按照重量比V2O5︰Cr2O3︰金属Ca︰金属Mg︰CaF2＝1︰0.0426～0.0534︰0.609～0.732︰0.246～0.319︰0.343～0.408将上述五种原料混匀后点火，充分反应后，得到钒铬合金和反应残渣，分离钒铬合金和反应残渣后，得到钒铬合金。该钒铬合金制备工艺简单、制备成本低，具有广阔的应用前景。

冶炼烟气制取的硫酸铵的利用方法 720

 0

本发明涉及一种冶炼烟气制取的硫酸铵的利用方法，属于化工和冶金领域。本发明解决的技术问题是提供冶炼烟气制取的硫酸铵的利用方法。该方法包括以下步骤：a、沉钒剂溶液的制备：将冶炼烟气制取的硫酸铵溶解于温度≥85℃的溶剂，制取得到质量百分浓度为40～50％的硫酸铵溶液，过滤，去除水不溶物，并添加氧化剂；得到沉钒剂溶液；b、沉钒：使用硫酸调节钒液的pH值，加入沉钒剂溶液进行铵盐沉钒，制取得到多钒酸铵或偏钒酸铵，经洗涤净化后用于制取氧化钒等钒产品。本发明方法具有工艺流程简单、反应活性好、资源利用高效等特点，可扩宽冶炼烟气硫酸铵产品的应用领域，降低钒产品生产成本，提高钒产品核心竞争力。

超大断面重轨钢连铸生产方法 786

 0

本发明公开了一种超大断面重轨钢连铸生产方法，特别是一种涉及钢铁冶金领域的超大断面重轨钢连铸生产方法。本发明的超大断面重轨钢连铸生产方法，结晶器采用抛物线型锥度曲线的管式结晶器，冷却水管路设置有两个冷却水进口和两个冷却水出口，超大断面重轨钢结晶器采用浸入式水口，浸入式水口采用双侧孔，搅拌电流强度为300A至400A，电流频率为2.4Hz，在结晶器后续凝固区间进行二次冷却水比水量与拉速匹配，凝固末端压下；搅拌电流强度200～350A，搅拌电流频率7.0Hz。采用本申请的通过有效控制结晶器钢液流场及凝固冷却，在此基础上合理控制二冷制度，对铸坯外施力场，优化铸坯凝固组织、改善溶质元素偏析、提高铸坯中心致密性。

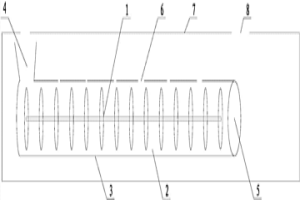

用于过程强化连续酸解反应生产硫酸钛化物的反应器 1047

 0

本发明公开了一种反应器，尤其是公开了一种用于过程强化连续酸解反应生产硫酸钛化物的反应器，属于冶金生产设备设计制造技术领域。提供一种能显著减小反应死角，降低过程固相结疤硬化率的用于过程强化连续酸解反应生产硫酸钛化物的反应器。所述的反应器包括搅拌器和含有反应容纳腔的反应器本体，所述的反应容纳腔为水平放置的圆筒体结构。

利用含钒铁水对HRB400钢进行合金化的方法 571

 0

本发明涉及一种利用含钒铁水对HRB400钢进行合金化的方法，属于钢铁冶金领域。本发明所解决的技术问题是提供一种利用含钒铁水对HRB400钢进行合金化的方法，以便充分利用含钒铁水中的钒、碳、硅元素，达到合金化的目的。本发明利用含钒铁水对HRB400钢进行合金化的方法包括以下步骤：A、含钒铁水倒入空钢包内；B、将转炉冶炼后的终点钢水加入含钒铁水中混合即得。利用含钒铁水与转炉冶炼后的终点钢水进行合金化，可充分利用含钒铁水中的钒、碳、硅元素，达到合金化的目的；降低HRB400钢的V、C、Si合金消耗，降低合金化成本。

高炉渣还原方法 822

 0

本发明属于高温冶金领域，具体涉及一种节能环保、效率高的高炉渣还原方法。针对上述高炉渣还原过程时间长、电耗高、冶炼成本高的问题，本发明提供一种节能环保、效率高的高炉渣还原方法，包括热渣入炉、连续加料和断电出渣三个步骤，本发明采用炼焦工艺除尘灰作为碳质还原剂，粒径范围适宜高炉渣还原反应的进行，不需破碎处理，节约成本，操作简单；连续加料和断电出渣方式保证稳定生产，改善了冶炼环境，降低了综合冶炼成本，为高炉渣还原的规模化进行提供了一条经济的工艺路线。

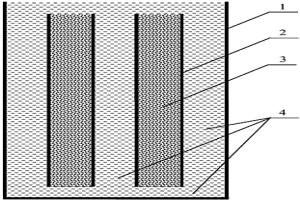

次铁精矿回收工艺 1025

 0

本发明属于冶金领域，具体涉及一种次铁精矿回收工艺。本发明所述的次铁精矿回收工艺，包括以下步骤：预处理，物料装填，预热，焙烧还原，冷却，细磨筛分及磁选。本发明工艺采用的三层同心柱体的装填形式，使得次铁精矿与还原物料能够充分接触，提高了还原效率，预热、还原、冷却步骤的工艺时间为55～75h，所制得的次铁精矿还原锭，金属化率在90％以上。将该还原锭细磨筛分并磁选，分离得到还原剂用铁粉及可用于钛白粉行业的富钛料，实现了选钛过程中副产品次铁精矿的高效综合利用。

硼酸熔融处理含钛高炉渣制备富钛料的方法 886

 0

本发明属于冶金领域，具体涉及一种硼酸熔融处理含钛高炉渣制备富钛料的方法。本发明所要解决的技术问题是提供一种简单、环保、低能耗的含钛高炉渣制备富钛料的方法及其所得的富钛料。为解决上述技术问题，本发明所采用的技术方案包括以下步骤：将球磨后高炉渣与硼酸配料、升温熔融反应、冷却破碎、盐酸浸出、过滤分离。采用本发明的制备方法所得的富钛料中含质量分数不低于60%的TiO2。本发明的制备方法具有工艺流程简单，无高温高压反应，能耗低；浸出所用酸浓度低、用量少，更环保；破碎后的混合物用热水洗涤，洗涤后的热水浓缩结晶，循环利用硼酸，成本低的优点。

水泥混合材、还原钢渣及其生产方法 697

 0

本发明涉及水泥混合材、还原钢渣及其生产方法,属于冶金领域。本发明所解决的技术问题是提供一种由转炉钢渣生产还原钢渣的方法,该还原钢渣可以直接代替部分水泥使用。本发明生产还原钢渣的方法包括如下步骤:a、物料配料:按重量配比将50～80份转炉钢渣、1～10份河砂、1～10份萤石、1～10份焦炭混匀;b、冶炼:a步骤的各物料于1600～1650℃冶炼2～4h,冷却,粉碎得到还原钢渣。本发明还原钢渣中的游离钙的含量可以下降到3wt%以下,可以直接添加到水泥中制成水泥混合材,且水泥混合材的性能达到相同水泥的抗压强度及安定性要求。本发明为转炉钢渣的处理提供了一种新的途径,具有广阔的应用前景。

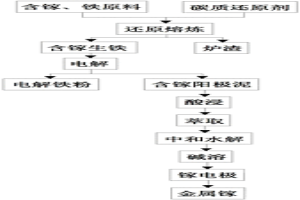

从低品位含镓、铁的原料中回收镓和铁的方法 926

 0

本发明涉及一种从低品位含镓、铁的原料中回收镓和铁的方法，其包括：a）含镓生铁的制备；浇铸阳极板：将所述步骤a）得到的含镓生铁浇铸成含镓阳极板；c）电解分离镓铁：将所述步骤b）得到的含镓阳极板电解制取电解铁粉和含镓阳极泥；d）含镓阳极泥焙烧、酸浸除铁：将所述步骤c）得到的含镓阳极泥焙烧酸浸；e)镓的萃取：将步骤d）得到的酸浸过滤液来得到富镓有机相萃余液；f)反萃取：将步骤e)得到的萃余液反萃取，得到镓反萃取液；g)中和水解除杂：将步骤f)得到的反萃取液的Ga3+与Fe2+、Ti3+、Al3+、Cu2+、Zn2+、Mn2+分离，生成沉淀；h)、碱溶：将步骤g)得到的反萃液加碱碱化。本发明的方法简单、成本低，能高效的回收冶金固体废弃物中的有价元素镓、铁。

炼焦煤的处理方法 1012

 0

本发明属于钢铁冶金领域,具体涉及炼焦煤的处理方法。本发明所解决的技术问题是提供一种新的炼焦煤的处理方法,以改善炼焦煤的性能。具体地,是在惰性气体环境加热炼焦煤,惰性气体的温度为280-450℃。通过上述处理方法,可使炼焦煤的塑性温度区间增宽,炼焦过程中的液态产物增加,改善炼焦煤流动性,从而达到改善炼焦煤的结焦性能的目的。

高铁高钛超细粒级钒钛精矿的烧结方法 1064

 0

本发明公开了一种高铁高钛超细粒级钒钛精矿的烧结方法，属于冶金烧结领域。高铁高钛超细粒级钒钛精矿的烧结方法包括如下步骤：a.按质量百分比将原料配料；b.将高铁高钛超细钒钛精矿、国内中粉和石灰石加水强制混匀后，再加入进口矿粉、国内高粉、活性灰/生石灰、燃料和返矿进行二次混匀，然后将混合原料滚动制粒，得到烧结料，进行烧结。采用本发明的方法，通过二次混匀、降低水分配比和优化烧结过程，能够使高铁高钛超细粒级钒钛精矿烧结所得烧结矿取得较好的技术指标，满足钒钛矿高炉冶炼要求，可有效解决现有技术烧结钒钛磁铁矿的成本较高的问题。

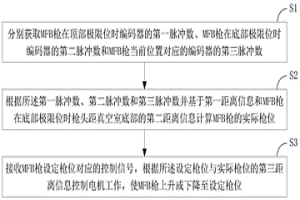

MFB枪的枪位控制方法及系统 867

 0

本发明涉及钢铁冶金技术领域，本发明旨在解决现有MFB枪的枪位控制方法的控制精度低的问题，提出一种MFB枪的枪位控制方法及系统，方法包括以下步骤：分别获取MFB枪在顶部极限位时编码器的第一脉冲数、MFB枪在底部极限位时编码器的第二脉冲数和MFB枪当前位置对应的编码器的第三脉冲数；根据第一脉冲数、第二脉冲数和第三脉冲数并基于顶部极限位和底部极限位间的第一距离信息和MFB枪在底部极限位时枪头距真空室底部的第二距离信息计算MFB枪的实际枪位；接收MFB枪设定枪位对应的控制信号，根据设定枪位与实际枪位的第三距离信息控制电机工作，使MFB枪上升或下降至设定枪位。本发明提高了枪位控制精度。

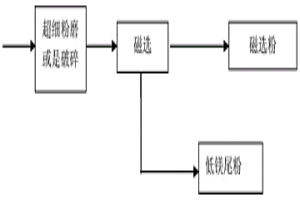

降低转炉钢渣中镁含量的工艺方法 1043

 0

本发明公开了一种工艺方法，尤其是分开了一种降低转炉钢渣中镁含量的工艺方法，属于冶金生产尾渣处理工艺技术领域。提供一种流程短，分离效果好的降低转炉钢渣中镁含量的工艺方法。所述的工艺方法以破碎或粉磨后的细颗粒转炉钢渣为基础，采用磁场强度不低于1000高斯的矿选设备磁选出其中的铁方镁石或RO相来降低转炉钢渣中的镁的含量，其中，破碎或粉磨后的转炉钢渣的粒径不超过3㎜。

含V的铁路货车组合式制动梁用钢及其制造方法 608

 0

本发明涉及含V的铁路货车组合式制动梁用钢及其制造方法，属于钢铁冶金领域。本发明提供了含V的铁路货车组合式制动梁用钢，其化学成分按重量百分比计为：C：0.14％～0.18％、Si：0.25％～0.40％、Mn：1.35％～1.55％、Cr：0.20％～0.30％、V：0.15％～0.18％、Nb≤0.005％、N：0.0090％～0.0110％、P≤0.015％、S≤0.015％，其余为Fe和不可避免的杂质。上述钢材经920℃正火+480℃回火后，其屈服强度≥460MPa、Akv(‑40℃)≥27J，疲劳性能检验100万次无裂纹。

转炉钢渣用于转炉炼钢的方法 897

 0

本发明公开了一种转炉钢渣用于转炉炼钢的方法，涉及转炉炼钢领域，解决的技术问题是提供一种可降低炼钢成本，并提高炼钢效率的转炉钢渣用于转炉炼钢的方法，采用的技术方案是：包括以下步骤：S1将金属铁含量小于5％的钢渣进行破碎，再选取粒径为15～60mm、水分质量小于1％、单质磷质量不大于0.7％的钢渣块料；S2在转炉炼钢溅渣后或吹炼后1～10min内加入钢渣块料。本发明使炉渣熔点由1500℃降至1200～1300℃，炉渣中其他低熔点氧化物有助于加速活性石灰、高镁石灰的熔化，克服半钢转炉炼钢需额外加入酸性材料而造渣慢的缺点，使转炉炼钢冶炼过程来渣快和避免冶炼过程返干，节约其他冶金辅料的消耗，降低炼钢成本。

钒铁的生产方法 926

 0

本发明涉及冶金技术领域，尤其是一种钒铁的生产方法。一种钒铁的生产方法，所述钒铁为含钒原料和含铁原料通过电弧炉冶炼制成，所述含铁原料为厚度在0.7‑1.0mm之间的钢带余料，所述钢带余料是由冷轧板生产时产生的钢带废料，钢带废料再经过切屑机切屑加工形成的。通过检测大量的厚度在0.7‑1.0mm之间的钢带余料，满足钒铁生产对含铁原料的要求，而且在电弧炉冶炼中，0.7‑1.0mm之间的钢带余料具有良好的流动性及分散性，不会出现成分偏析，可见，本发明采用冷轧板生产时产生的钢带废料作为钒铁生产时的含铁原料，废料重新利用，提高了资源利用率，显著降低生产钒铁的成本。

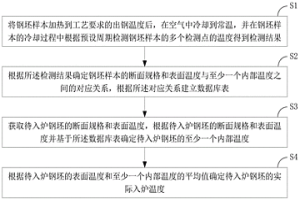

钢坯入炉温度的检测方法 778

 0

本发明涉及钢铁冶金领域，本发明旨在解决现有的钢坯加热的能耗和成本较高的问题，提出一种钢坯入炉温度的检测方法，包括：将钢坯样本加热到工艺要求的出钢温度后，在空气中冷却到常温，并在钢坯样本的冷却过程中根据预设周期检测钢坯样本的多个检测点的温度得到检测结果；根据检测结果确定钢坯样本的断面规格和表面温度与至少一个内部温度之间的对应关系，根据对应关系建立数据库表；获取待入炉钢坯的断面规格和表面温度，根据待入炉钢坯的断面规格和表面温度并基于数据库表确定待入炉钢坯的至少一个内部温度；根据待入炉钢坯的表面温度和至少一个内部温度的平均值确定待入炉钢坯的实际入炉温度。本发明降低了钢坯加热的能耗和成本。

含V、B的锌铝镁合金镀层钢材及其制备方法 715

 0

本发明涉及含V、B的锌铝镁合金镀层钢材及其制备方法，属于钢铁冶金生产技术领域。本发明提供了含V、B的锌铝镁合金镀层钢材，镀层的化学成分按质量百分比计为：铝0.4％～2.8％，镁0.5％～3.0％，钒0.005％～0.8％，硼0.001％～0.20％，其余为锌及不可避免的杂质；其中Al/Mg为0.8～1.5，钒+硼总量为0.01％～0.50％。本发明提供的锌铝镁合金镀层钢材能够满足用户对于钢材耐蚀性和成形性双高的要求，尤其适用于家电和汽车领域，具有良好的推广应用前景。

钒氮合金的制备方法 976

 0

本发明涉及钒冶金技术领域，公开了一种钒氮合金的制备方法。该方法包括：(1)将钒氧化物、石墨粉、钒铁合金粉按照质量比为1：(0.16～0.25)：(0.01～0.02)的比例混合均匀，得到混合料，混合料加水混合后压成料块；(2)将料块装入坩埚并推入煅烧窑中干燥至水分含量为0～0.3重量％，得到干燥料块，将干燥料块在400～850℃氢气气氛和氮气气氛中煅烧2～4h，得到预还原料块，将预还原料块在1100～1350℃氮气气氛中煅烧3～5h，冷却后得到钒氮合金。该方法采用碳氢复合还原氮化、钒铁合金粉催化技术，加快反应速率并保证钒氮合金具有较好的质量，达到降低配碳量和碳排放、降低反应温度和能耗的目的。

钼钒铝中间合金及其制备方法 608

 0

本发明公开了一种钼钒铝中间合金及其制备方法，属于冶金技术领域。本发明为降低Ti811合金的生产成本，保证其质量，提供了一种钼钒铝中间合金，其组成为：Mo：20～30％，V：20～30％，Al：39.5～59.5％，余量为不可避免的杂质，以上成分百分数之和为100％。本发明设计的钼钒铝中间合金，可代替钒铝、钼铝，直接用于制备Ti811合金，配料更为简单、准确，更能确保Ti811合金的成分均匀、避免成分偏析；且该合金可通过一步金属热还原法制得，工艺简单、易操作。

含V、Ti的铁路货车组合式制动梁用钢及其制造方法 841

 0

本发明涉及含V、Ti的铁路货车组合式制动梁用钢及其制造方法，属于钢铁冶金领域。本发明提供了含V、Ti的铁路货车组合式制动梁用钢，其化学成分按重量百分比计为：C：0.14％～0.18％、Si：0.25％～0.40％、Mn：1.35％～1.55％、Cr：0.20％～0.30％、V：0.10％～0.14％、Ti：0.010％～0.025％、Nb≤0.005％、N：0.0090％～0.0110％、P≤0.015％、S≤0.015％，其余为Fe和不可避免的杂质。上述钢材经920℃正火+480℃回火后，其屈服强度≥460MPa、Akv(‑40℃)≥27J，疲劳性能检验100万次无裂纹。

焊条钢H08A的生产方法 776

 0

本发明涉及焊条钢H08A的生产方法，属于钢铁冶金技术领域。本发明解决的技术问题是焊条钢H08A的生产过程中连铸时间短以及铸坯气泡缺陷明显。本发明的技术方案是提供焊条钢H08A的生产方法，包括转炉冶炼、LF精炼、连铸，LF精炼中加入主要成分为Al、Al₂O₃、CaO的精炼调渣剂扩散脱氧，控制钢水氧活度为0.0020％～0.0040％，Als含量为0.001％～0.005％，加入硅铁控制Si含量为0.02％～0.03％，然后进行钙处理。本发明通过制定合理的钢水控制制度，可稳定连续生产无内部缺陷焊条钢H08A连铸坯。
