江苏无锡有色金属电冶金技术理论与应用

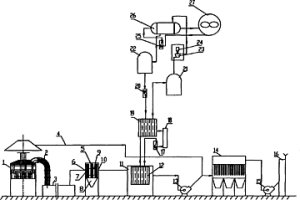

冶金炉烟气余热利用方法 782

 0

冶金炉烟气余热利用方法，其特征在于：冶金炉内排烟气由第四孔排出，经水冷滑套混入冷风，进入沉降室，进入余热交换室中，高温烟气放出热量，经降温的烟气由增压风机出来与连接在电炉上方的外排管道出来的烟气混合一并进入塑烧板除尘器，经除尘后由主风机压入排气筒排入大气，同时，有机工质液体，在低压级蒸发器、中压级蒸发器、高压级蒸发器中吸收烟气余热载体的热量，变成工质蒸汽，在带补汽口有机透平内膨胀做功，并带动发电机发电。其特征在于：采用R290为循环有机工质。本发明方法可最大限度地回收烟气中的热能直接转化为高品位电能，其热效率比单级蒸发有机朗肯循环提高31～36％，环保效果好。

粉末冶金工艺中粉末的后处理方法 834

 0

本发明提供一种粉末冶金工艺中粉末的后处理方法，其步骤如下：表面冷挤压或锻造、切削加工、热处理表面保护处理、浸渍、烘烤，粉末完成烧结工序后，进行锻造或表面冷挤压，对于表面具有多种切削需要的产品进行切削加工，将加工好的产品进行提高其强度和硬度的热处理，对产品表面进行表面保护处理；最后将烧结后的产品浸入功能溶液内，然后进行烘烤，将功能溶液与产品有力结合。本发明涉及的这种粉末冶金工艺中粉末的后处理方法，零部件质量好，产品的质量被提高，虽然工艺比现有技术有所增加，但产品质量的提升使产品能够适用于更多更广的范围。

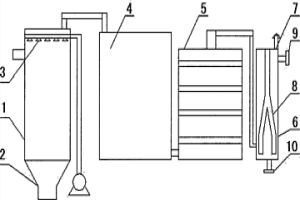

冶金工业废气处理装置 620

 0

本实用新型提供一种冶金工业废气处理装置。本实用新型包括与冶金系统排气管道连接的降温塔，所述的降温塔下部设置有集灰斗，所述的降温塔上部设置有喷淋降温系统，所述的降温塔的排气口连接袋式除尘器，所述的袋式除尘器连接活性炭吸附床，所述的活性炭吸附床连接湿式洗涤塔，所述的湿式洗涤塔上部设置排气管。本实用新型针对冶金工业废气的特点，进行分步处理，净化彻底，净化成本低，二次污染小。

钢铁冶金中湿法脱硫方法 648

 0

本发明公开了一种钢铁冶金中湿法脱硫方法，该工艺包括以下步骤：①将冶金烟气通入脱硫装置；②在脱硫装置中首先采用喷洒方式对冶金烟气进行一级喷洒，在此过程中实现了对烟气的降温和初步脱硫，③经步骤②处理后的冶金烟气直接在脱硫装置中上升至湍球段，其特征在于所述湍球段有三层结构组成，即泡沫颗粒填料层、碱性碳酸钠颗粒填料层和氧化铝颗粒层；经过三层结构的湍流段后，将冶金烟气除雾后排出。应用于湿法脱硫领域具有较好的效果，因此有显著的社会效益和经济效益。

铁基粉末冶金复合材料及其制备方法 1054

 0

本发明公开了一种铁基粉末冶金复合材料及其制备方法，其组成按重量百分比为：氧化铝3.5～4.2％，铜6.2～7.8％，二氧化硅6～9％，硼酸5.5～6.7％，铁粉余量,制备方法包括：(1)：用球磨机对原料进行球磨，球料比为35:1～55:1，球磨时间为3.5h～4.5h；(2)：将粉末冶金材料放入模具中，对模具加压535～625MPa，压制至密度为5.5～7.8g/m3；(3)：把压制成型后的粉末冶金材料高温烧结，第一阶段温度为780～845℃，烧结3h，第二阶段温度为940～990℃，烧结3h，冷却后为所述的铁基粉末冶金复合材料，使用本发明的制备方法能够提高粉末冶金材料的屈服强度与冲击强度。

具有粉末冶金层的齿轮轴 1069

 0

本实用新型公开了一种具有粉末冶金层的齿轮轴，包括轴体，轴体上设有一圈齿轮，至少在齿轮表面附着有一层粉末冶金层。齿轮轴在传动时齿面容易磨损，不仅影响齿轮轴的使用寿命，还降低了齿轮轴的传动精度。齿轮表面附着有一层粉末冶金层，可以显著增强齿轮啮合过程中的耐磨性能，大大提高齿轮轴的使用寿命；供油孔和储油槽搭配作用，还可以保证将齿轮轴啮合面充分润滑。

便于固定的冶金设备管道紧固装置 734

 0

本实用新型涉及冶金设备技术领域，且公开了一种便于固定的冶金设备管道紧固装置，包括横杆，所述横杆下表面左右两侧均固定连接有支撑柱，所述支撑柱下表面开设有井形槽，所述井形槽内部设置有移动块，所述移动块内侧面固定连接有移动杆。该便于固定的冶金设备管道紧固装置，通过设置弹性金属板、锁定块、锁定杆和第一传动轴，使左右两侧的第一传动杆可以方便有效的分别带动左右两侧的第二传动轴和第二传动杆转动，且可以稳定便捷的对第一传动杆进行固定和解除固定，从而使第二传动杆可以方便稳定的对锁定轴进行固定和解除固定，使第一夹块和第二夹块可以稳定快捷的对管道进行固定，提高了对管道的紧固效率。

粉末冶金盘毂芯极限扭矩值测试装置 977

 0

本实用新型涉及的一种粉末冶金盘毂芯极限扭矩值测试装置，它包括固定的工作台板，工作台板上的左右两侧分别设置有一个支撑座，支撑座上固定有花键固定套，两个花键固定套之间连接有花键，花键的中部套装有待测试的粉末冶金盘毂芯，粉末冶金盘毂芯上套装有模拟盘毂套，模拟盘毂套固定于一个旋转盘的中心，旋转盘的外圈表面设置有弧形齿条，工作台板的后端设置有一个固定座，固定座内螺纹连接有一个向前的螺栓，螺栓的前端连接有前后方向的齿条，齿条的齿面向上且与弧形齿条相互配合，螺栓与齿条之间连接有一个压力传感器，工作台板的前端设置有一个向后布置的数显位移表。本实用新型具有结构简单、操作方便的优点。

耐腐蚀冶金复合双金属直缝埋弧焊钢管及制备方法 784

 0

本发明提供一种耐腐蚀的复合双金属直缝埋弧焊钢管，其制备包括以下步骤：（1）采用热轧工艺制造双金属复合钢板，（2）对步骤（1）制造的双金属复合钢板铣边、预弯、JCO成型、预焊，（3）JCO成型、预焊后的钢管的焊缝采用埋弧焊工艺进行焊接，焊接时先焊基层的碳钢层，后焊耐腐蚀层的覆层金属。本发明提供的耐腐蚀冶金复合双金属直缝埋弧焊钢管采用热轧冶金复合双金属钢板和JCOE制管工艺及高效自动埋弧焊工艺，其钢管的双层金属完全实现了冶金结合，使钢管强度高，整体性强，耐腐蚀性能好；采用JCOE制管工艺，机械化程度高，生产效率高，钢管外形尺寸精度高，而且可以生产12米长的钢管。

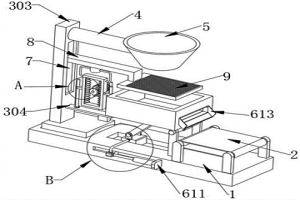

冶金机械送料装置 651

 0

本实用新型涉及送料装置技术领域，具体为一种冶金机械送料装置，辅助装置包括凹槽，凹槽的内部滑动连接有滑移座，滑移座远离凹槽的一端固定安装有竖板，竖板的内壁固定安装有支撑板，支撑板的表面固定安装有两个竖杆，竖杆的表面滑动连接有滑块，两个滑块之间固定安装有条形框，条形框的两侧内壁均设有齿牙状结构，条形框的两侧表面均固定安装有连接杆，连接杆远离条形框的一端固定安装有顶板，滑移座的表面固定安装有支架板，支架板的表面固定安装有电机，电机的输出端固定安装有异型齿轮。实用新型，解决现有的送料装置不能对原料进行筛选，导致一些颗粒较大的原料也会被输送进冶金机械中投入使用，进一步就会增加熔炼原料所需要的时间的问题。

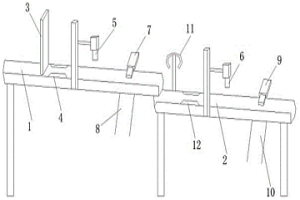

粉末冶金电动工具轴齿轮零件的检测设备 768

 0

本实用新型涉及粉末冶金电动工具轴齿轮零件的检测设备，它包括上层输送带和下层输送带，所述上层输送带的上方设置有一个上层检测探头，下层输送带靠近前端处的上方设置有翻转机械手，所述下层输送带的上方设置有一个下层检测探头，下层输送带的末端将正反面都检测合格的压坯送到收集筐中。本实用新型粉末冶金电动工具轴齿轮零件的检测设备可以对齿轮、齿轮轴等进行图像检测对比，将合格品收集，不合格品回收再加工，提高了产品质量，并且检测过程由设备自动完成，极大地节省了人工，检测过程方便快捷，提高了生产效率。

带有储液罐的冶金炉烟气余热发电节能除尘专用设备 950

 0

带有储液罐的冶金炉烟气余热发电节能除尘专用设备，包括燃烧沉降室、蓄热均温器、余热交换室、增压风机、除尘器、主风机、排气筒，其特征在于：所述燃烧沉降室顺序连接蓄热均温器、余热交换室、增压风机、除尘器、主风机、排气筒，所述余热交换室内装有换热器，换热器热水出口接蒸发器，蒸发器与工质循环泵连接，出口端与汽包连接，汽包与汽轮机连接，汽轮机与冷凝器连接，冷凝器与储液罐连接，储液罐与循环泵连接。所述增压风机与连接在冶金炉上方的外排管道一并连接除尘器。其进一步特征在于：采用R152a为循环有机工质。本余热发电装置替代水列管余热锅炉等设备组合，既简化了系统配置，又最大限度地回收烟气中的热能转化为高品位电能。

大型变速箱粉末冶金油泵转子 822

 0

本发明公开了一种大型变速箱粉末冶金油泵转子，所述油泵转子为椭圆次摆线转子，其粉末冶金组成按重量百分比包括：硬脂酸硼B(C16H35O2)3为0.15%~0.9%；石墨粉为0.3~0.6%；铜（Cu）粉为1.6%~2.0%；硬脂酸锌为0.55%~0.65%；铁粉为余量，本发明采用了专用材料，满足粉末冶金转子生产工艺要求的低硬度以保证精整性能与运转面光洁度，高强度与高耐磨性以保证转子寿命；采用了椭圆摆线设计增加外转子壁厚，大幅提升了转子压溃强度。

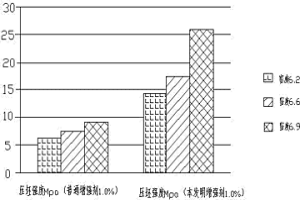

粉末冶金结构件压坯强度增强剂 722

 0

本发明涉及一种粉末冶金结构件压坯强度增强剂，所述增强剂配方为：聚乙烯醋酸乙烯酯20%、聚乙二醇（分子量2000-2800）30%、阿克蜡（-45um）45%和硬脂酸锌5%。本发明粉末冶金结构件压坯强度增强剂添加后使粉末表面涂敷上一薄层均匀增强剂膜，大幅降低了铁粉在压制与脱模中与模具表面的摩擦系数，降低了模具损耗，减少了脱模力，提高了产品表面光洁度。

变速箱油泵转子专用粉末冶金材料 616

 0

本发明公开了一种变速箱油泵转子专用粉末冶金材料；所述粉末冶金材料的组成按照重量百分数包括：硼氢化合物0.15～1.5％、石墨粉0.3～0.6％、铜粉1.6～2.0％、润滑剂0.55～0.65％、铁粉余量。本发明采用高活性的硼氢化合物作为B的携带剂与铁粉，石墨粉，铜粉，润滑剂混合，然后普通压制压力下压制成零件坯料并烧结。在烧结过程中发生反应生成FeBX分布均匀，可以有效地促进了烧结颈的长大，圆化了孔隙，对珠光体的细化作用，生成的粉末冶金组织为细珠光体加圆化孔隙，从而提高了本粉末冶金材料的屈服强度与冲击强度。相比于添加硬脂酸硼作为硼的携带剂，添加硼氢化合物作为B的携带剂更好地提高了材料性能。

变速箱油泵转子用粉末冶金材料 1000

 0

本发明公开了一种变速箱油泵转子用粉末冶金材料；所述粉末冶金材料的组成按照重量百分数包括：硼酸锌0.6～2.1％、石墨粉0.3～0.6％、铜粉1.6～2.0％、铁粉余量。本发明采用高活性的硼酸锌同时作为B的携带剂和润滑剂与铁粉，石墨粉，铜粉混合，然后普通压制压力下压制成零件坯料并烧结。在烧结过程中发生反应生成FeBX分布均匀，可以有效地促进了烧结颈的长大，圆化了孔隙，对珠光体的细化作用，生成的粉末冶金组织为细珠光体加圆化孔隙，从而提高了本粉末冶金材料的屈服强度与冲击强度。相比于添加硬脂酸硼作为硼的携带剂，添加硼酸锌更好地提高了材料性能。

用于加工变速箱油泵转子的粉末冶金材料 1018

 0

本发明公开了一种用于加工变速箱油泵转子的粉末冶金材料；所述粉末冶金材料的组成按照重量百分数包括：硼酸铜0.3～2.6％、石墨粉0.3～0.6％、硼铜合金粉1～2.2％、润滑剂0.55～0.65％、铁粉余量。本发明采用硼酸铜作为B的携带剂、硼铜合金作为硼酸铜的脱氧剂与铁粉，石墨粉，铜粉，润滑剂混合，然后普通压制压力下压制成零件坯料并烧结。在烧结过程中发生反应生成FeBX分布均匀，可以有效地促进了烧结颈的长大，圆化了孔隙，对珠光体的细化作用，生成的粉末冶金组织为细珠光体加圆化孔隙，从而提高了本粉末冶金材料的屈服强度与冲击强度，相比于添加硬脂酸硼作为硼的携带剂，更好地提高了材料性能。

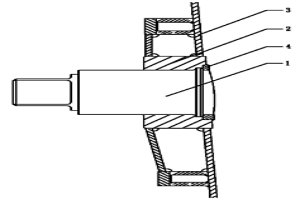

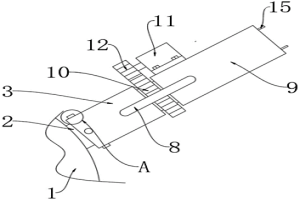

新型冶金用钢水罐耳轴安装结构 878

 0

本发明提供了一种新型冶金用钢水罐耳轴安装结构,其涉及冶金设备技术领域,其能方便地将耳轴拆换,降低生产成本,并能保证耳轴与耳轴座之间横向定位的准确。其包括耳轴和耳轴座,所述耳轴安装于所述耳轴座,所述耳轴与所述耳轴座过盈配合,所述耳轴座安装于钢水罐罐壁,其特征在于:所述耳轴与所述耳轴座之间通过压环固定。?

方便安装的防堵式冶金炉烟道 904

 0

本实用新型公开了一种方便安装的防堵式冶金炉烟道，包括冶金炉体，所述冶金炉体的边侧固定连接有烟口接管，所述安装孔的内部安装有限位杆，所述安装孔的上端与限位杆的表面通过夹紧弹簧相互连接，所述连接杆的另一端固定连接有第二烟道，所述第二烟道的靠近从动齿轮的一端固定连接有驱动电机，所述驱动电机的传动端传动连接有主动齿轮，所述从动齿轮的内部固定连接有清理叶片，所述第二烟道的下端安装有过滤网。该方便安装的防堵式冶金炉烟道，便于烟道的拆装，同时可对烟道的内部进行清理，防止烟道内部吸尘灰尘造成堵塞，确保烟道的正常使用，也可对排出的烟气进行过滤，避免环境受到污染，同时可通过转动进行拆装，方便清理。

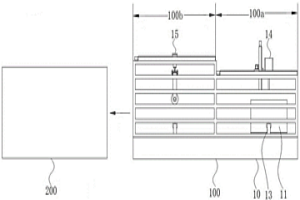

基于平铺整形与压实成型技术的粉末冶金烧结系统及方法 814

 0

本发明公开了基于平铺整形与压实成型技术的粉末冶金烧结系统及方法，包括粉末整形成型作业线和粉末冶金烧结设备；粉末整形成型作业线包括输送线、成型模、定位装置、平铺整形装置和压实成型装置；输送线上依次设置有平铺整形工位和压实成型工位，平铺整形装置对应设置于平铺整形工位，用于对处于平铺整形工位的成型模内的金属粉末进行平铺整形作业；压实成型装置对应设置于压实成型工位，用于对处于压实成型工位的成型模内的金属粉末进行压实成型作业；成型模为可拆卸结构模，其内的金属粉末成型体卸下后通过粉末冶金烧结设备进行烧结作业。本发明具有粉末冶金质量好、效率高的优点，适于规模化推广。

变速箱油泵转子加工用粉末冶金材料 627

 0

本发明公开了一种变速箱油泵转子加工用粉末冶金材料；所述粉末冶金材料的组成按照重量百分数包括：硼酸0.1～1.5％、石墨粉0.3～0.6％、硼铜合金粉1.8～3％、润滑剂0.55～0.65％、铁粉余量。本发明采用硼酸作为B的携带剂、硼铜合金作为硼酸的脱氧剂与铁粉，石墨粉，铜粉，润滑剂混合，然后普通压制压力下压制成零件坯料并烧结。在烧结过程中发生反应生成FeBX分布均匀，可以有效地促进了烧结颈的长大，圆化了孔隙，对珠光体的细化作用，生成的粉末冶金组织为细珠光体加圆化孔隙，从而提高了本粉末冶金材料的屈服强度与冲击强度，相比于添加硬脂酸硼作为硼的携带剂，更好地提高了材料性能。

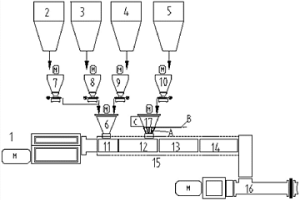

粉末冶金材料加工设备及其加工工艺 780

 0

本发明公开了一种粉末冶金材料加工设备，所述粉末冶金材料加工设备通过使用往复式销钉螺杆挤出机代替传统的密炼机和开炼机等设备可以减小占地，提高加工效率，降低污染和成本。通过将粉末冶金材料原料、铁粉和助剂按比例分段加入往复式销钉螺杆挤出机可以将密炼、开炼等间断混炼工艺变为连续混炼工艺，通过往复式销钉螺杆挤出机对物料进行剪切、取向、切割、折叠、拉伸等功能可以提高粉末冶金材料原料、铁粉和助剂的混炼效果，提高产品质量。

含硫化亚锰高耐磨的粉末冶金复合材料及其制备方法 601

 0

本发明公开了一种含硫化亚锰高耐磨的粉末冶金复合材料及其制备方法，其组成按照重量百分比包括：碳0.7～1.3％，铜0.9～1.1％，磷增强剂为0.1～0.4％，硫化亚锰0.3～1.1％，余量为铁,其制备方法包括下述步骤：(1)：用球磨机对原料进行球磨，球料比为35:1～55:1，球磨时间为3.5h～4.5h；(2)：将粉末冶金材料放入模具中，对模具加压535～625MPa，压制至密度为5.5～7.8g/m3；(3)：把压制成型后的粉末冶金材料高温烧结，第一阶段温度为780～845℃，烧结3h，第二阶段温度为940～990℃，烧结3h，冷却后为所述的含硫化亚锰高耐磨的粉末冶金复合材料。

粉末冶金FE-CU-SN含油轴承及其生产工艺 1021

 0

本发明一种粉末冶金FE-CU-SN含油轴承及其生产工艺,所述轴承主要由以下重量百分比的原料组成:-100目还原FE粉末96.5～98%,-325目CU-SN粉末2～3.5%,硬脂酸锂0.6～1.0%。其中CU-SN合金中CU∶SN=7∶2.5～3.5的重量比。其生产工艺步骤:按配比称取-100目还原FE粉末、-325目CU-SN粉末和硬脂酸锂;配好的材料在双锥混合器内以19～21R/MIN的转速混合30～35MIN,制成混合料;将混合料在300MPA～450MPA压力下压制成含油轴承压坯;将压坯在880～900℃下烧结20～30MIN,得到烧结坯;精整与含浸润滑油。采用本发明生产的粉末冶金含油轴承,强度高,含油率高,摩擦系数低,含铜量低,材料成本低,工艺成本低。

变速箱油泵转子生产用粉末冶金材料 950

 0

本发明公开了一种变速箱油泵转子生产用粉末冶金材料；所述粉末冶金材料的组成按照重量百分数包括：硼酸铁0.05～2％、石墨粉0.3～0.6％、硼铜合金粉2～3％、润滑剂0.55～0.65％、铁粉余量。本发明采用硼酸铁作为B的携带剂、硼铜合金作为硼酸铁的脱氧剂与铁粉，石墨粉，铜粉，润滑剂混合，然后普通压制压力下压制成零件坯料并烧结。在烧结过程中发生反应生成FeBX分布均匀，可以有效地促进了烧结颈的长大，圆化了孔隙，对珠光体的细化作用，生成的粉末冶金组织为细珠光体加圆化孔隙，从而提高了本粉末冶金材料的屈服强度与冲击强度，相比于添加硬脂酸硼作为硼的携带剂，更好地提高了材料性能。

粉末冶金齿轮箱专用料 956

 0

本发明公开了一种粉末冶金齿轮箱专用料，所述粉末冶金齿轮箱专用料的组成及其重量百分数为：聚乙烯基异丁醚0.1～1.5％、硬脂酸锌0.1～1.5％、铜粉1～3％、寡层石墨烯0.5～5％、余量为铁粉。本发明中通过在粉末冶金齿轮箱专用料中添加了石墨烯，其可以更均匀地分散在铁粉等粉末中，起到给齿轮箱增强的作用。

配油盘粉末冶金工艺 622

 0

本发明属于化工领域，涉及粉末冶金，特别涉及一种配油盘粉末冶金工艺，其包括（1）混料；（2）挤出成型；（3）烧结；（4）精整，去毛刺四个步骤，所述混料是将重量百分比如下的原料组分铜0.8-2.8wt%、石墨0.5-2wt%、钨0.1-1wt%、硬脂酸锌0.7-1.7wt%、余量铁均匀混合。本发明的配油盘粉末冶金工艺，成本低廉、操作简单、加工时间短，按照该工艺制备出的配油盘的强度、硬度、耐磨性等力学性能均十分优异，为现有配油盘所无法比拟。

耐腐蚀粉末冶金复合材料及其制备方法 598

 0

本发明公开了一种耐腐蚀粉末冶金复合材料及其制备方法，其组成按照质量分数包括：铁粉100、铜粉1.8～2.0、钼粉0.5～0.8、钒粉0.1～0.3、镍粉0.8～1.2、石墨粉0.5～0.8、改性树木灰烬0.1～0.3、稀土硅铁合金0.2～0.6、铬粉0.1～0.3、乙撑双硬脂酸酰胺0.1～0.2、二硫化钨0.1～0.3、钇粉0.2～0.4、氮化硼0.2～0.4、氧化锌0.4～0.5，制备方法如下：(1)对原料进行球磨；(2)将材料放入模具中，加压535～625MPa，压制至密度为5.5～7.8g/m3；(3)把压制成型后的粉末冶金材料高温烧结，冷却后为所述的耐腐蚀粉末冶金复合材料。

冶金比例阀 1003

 0

本发明公开了一种冶金比例阀，所述冶金比例阀的组成材料，按照重量份计包括：钼钢8-12，铬钢1-5，镍钢6-15，碳钢20-30，球墨铸铁10-20，铜合金50-75。本发明的有益效果为：本发明提供的一种冶金比例阀，采用了多材质混熔炼制，耐腐蚀耐高温，能够更广泛的应用于冶金领域，市场前景良好。

含稀土抗压齿轮用粉末冶金材料及其制备方法 876

 0

本发明公开了一种含稀土抗压齿轮用粉末冶金材料及其制备方法，其组成按重量百分比包括：Si 14～29%、Cu 12～35%、Mn 2～7%、Ti 0.4～1.7%、P 0.6～1.3%、Y 0.4～1.1%、Co 1.1～1.9%、Sc 0.3～1.4%、余量为Fe,其制备方法为：(1)对原料进行球磨，球料比35:1～55:1，时间3.5h～4.5h；(2)将材料放入模具中，加压535～625MPa，压制至密度为5.5～7.8g/m3；(3)把压制成型后的粉末冶金材料高温烧结，第一阶段温度为780～845℃，烧结3h，第二阶段温度为940～990℃，烧结3h，冷却后为所述的含稀土抗压齿轮用粉末冶金材料。
