本发明属于冶金行业的二次资源回收技术领域,具体涉及一种回收砷和镓的装置及方法。其中,一种回收砷和镓的装置所述封闭的炉体与抽真空管连通,所述抽真空管连接所述抽真空机构;所述封闭的炉体包括第一炉体、第二炉体和第三炉体;所述第一炉体内设置有第一加热机构和石墨坩埚,所述第一加热机构用于加热石墨坩埚;所述第二炉体内设置有第二加热机构和第一收集筒;所述第三炉体内设置有第二收集筒;所述第一炉体与所述第二炉体拆卸式连接;且所述石墨坩埚和第一收集筒连通,所述第一收集筒和第二收集筒连通。本发明的一种回收砷和镓的装置设置具有实现砷化镓团簇和砷蒸气分别定向冷凝的结构,实现砷和镓的高纯度回收。
一种低品位锡物料连续烟化的冶炼炉及冶炼方法,所述冶炼炉包括熔炼炉(2)、烟化炉(10)、水冷渣道(7);所述熔炼炉是侧吹富氧熔炼炉,包括方形炉体、设置于炉体顶部的熔炼炉加料口(4)和熔炼炉烟气出口(5)、设置于炉体前后两侧的熔炼炉喷嘴(1)、富氧风管(15)和熔炼炉燃料管(13);所述烟化炉是侧吹硫化挥发炉,包括方形炉体、设置于炉体顶部的硫化剂入口(9)和烟化炉烟气出口(8)、设置于炉体前后两侧的烟化炉喷嘴(11)、烟化炉燃料管(14)和空气输入管、设置于烟化炉一侧的出渣口(12)。本发明可一步完成低品位锡物料的连续熔化和连续硫化两个冶金过程,作业流程短,成本低,锡的回收率高,节能效果好。
本发明提供了一种添加剂的制备方法及其使用方法,涉及湿法冶金技术领域,所述制备方法由异构十醇聚氧乙烯醚、乙醇、山梨醇酐三油酸酯、三乙胺、酒石酸、十六烷基三甲基季溴化铵、水和NaOH水溶液等物质经过一系列反应制备而成。将所述添加剂加入到含钴的净化渣浸出液中,混合均匀后,再使用β‑萘酚沉钴工艺,该添加剂在生成的α‑亚硝基‑β‑萘酚钴渣表面形成有效的保护层,有效减弱其包夹吸附浸出液中Zn、Fe、Mn、Cu和Cd等杂质离子的能力,提高α‑亚硝基‑β‑萘酚钴渣品位,使后续制备的钴精矿的质量得到提升。解决了传统方法环境污染严重,钴精矿产品杂质较多的技术问题。所述制备方法操作简单,成本低廉,便于大规模生产,利于生产投放市场。
本发明涉及一种从黄金尾矿中回收金的方法,属于湿法冶金技术领域。将经氰化浸出剩余的黄金尾矿采用清水清洗;将处理后的黄金尾矿加水调节矿浆的固液比为1:2~1:8g/mL,加入含氟试剂,然后调节矿浆pH为8‑12;将经处理后的矿浆固液分离后氰化浸出或者直接氰化浸出得到氰化液和氰化渣;将得到的氰化液采用炭浆法或炭渍法对金进行回收,提金后的滤液返回作为氰化浸出剂。本发明以含氟试剂作为处理试剂,对矿物的表面处理后,改变了尾矿的表面性质,以达到金矿尾矿再次浸出的目的。该方法处理条件温和,可在常温常压下进行,矿浆要求低,pH适用范围广,可对多种金矿尾矿起到回收金的目的。
本发明公开一种高熵合金涂层及其制备方法,属于激光表面改性技术领域。本发明所述高熵合金粉由Co、Cr、Fe、Mn、Ni和硼铁制备得到,其中Co、Cr、Fe、Mn、Ni和硼的摩尔比为1:1:1:1:1:0.8。制备方法为按照配比将Co、Cr、Fe、Mn、Ni和硼铁金属粉混合均匀并进行真空球磨3h以上得到CoCrFeMnNiB0.8高熵合金粉末;将CoCrFeMnNiB0.8高熵合金粉末预置在预处理基体表面形成预制层,通过激光熔覆加工得到高熵合金熔覆层。本发明中激光熔覆得到的熔覆层具有良好的宏观形貌,涂层与基体达到良好的冶金结合且具有高硬度和高耐高温氧化性能等特点。
本发明涉及一种碲化镉废料回收碲的方法,属于火法冶金技术领域。步首先将碲化镉废料破碎成粉末得到碲化镉废料粉末;将得到的碲化镉废料粉末与硫磺混合均匀,压制成小圆柱;将得到的小圆柱在密封、充有保护气体条件下,在温度为450~550℃硫化30~45min得到硫化产物;将得到的硫化产物破碎成小块状,然后真空蒸馏得到然后真空蒸馏得到含硫化镉的混合料和冷凝盘中碲产物。本发明为一条全新的工艺流程,采用火法从碲化镉废料当中有效的回收碲,实现碲资源的二次利用。此工艺流程短,技术路线科学合理,生产过程当中无气体排放,废水的产生,环境污染低。此方法回收率高,碲纯度可达99.9%以上。
发明提供了一种从废旧钴酸锂电池正极材料中回收碳酸锂、氧化钴的方法,属于冶金行业的二次资源回收技术领域。本发明对废旧钴酸锂电池回收氧化钴和碳酸锂提供了一种全新的思路,在真空热分解过程中,真空热分解的温度较低,真空条件下没有空气二次氧化的问题,清洁无污染,提供了针对废旧锂离子电池回收的氧化钴、碳酸锂真空热分解温度和保温时间的选择依据,同时还具有工艺流程短、反应温度低、过程能耗低、密闭体系对环境基本没有影响等优点。
本发明公开了一种非熔融烟化挥发锡的设备及方法,所述设备是一座圆柱型竖状冶金炉,从上至下分为冷物料加入及预热区、烟化挥发区、热贫炉渣降温区和冷贫炉渣出料区。本发明处理熔点大于1150℃、含锡介于2%‑10%的锡原料,在900℃‑1150℃的非熔融状态下使其中的锡充分硫化挥发,在烟尘中得到富集回收,处理过程中物料不需熔化,作业温度低,尤其适合于高熔点锡物料的烟化,热烟气和热炉渣热能得到充分回收利用,能耗低,效率高,设备磨损小,使用寿命长。
本发明涉及一种锌电积用夹节式铜铝横梁的制备方法,属于湿法冶金电积技术领域,本发明采用压力浇铸‑热处理工艺,包括铜块制备、铜块表面处理、模内装铜块、模内压铸铝和热处理。该铜铝横梁在铝液冷却凝固收缩过程中一直处于压力状态,不断补偿由铝液凝固收缩引起的铜铝过渡面分层现象,有效提高产品导电性能,与重力浇铸相比,其导电率提高了30%以上。另外,压铸生产效率高,生产过程几乎没有金属损失现象,生产成本低。再者,压铸夹节式铜铝横梁铜铝接触面紧密,锌电积过程酸雾几乎无法进入到铜铝接触面,从而有效提高其使用寿命和降低电积过程发热现象,降低锌电积直流电耗和生产成本。
本发明涉及一种锌冶炼焙烧炉升温含尘含油含二氧化硫烟气处理设备,属于有色冶金锌冶炼烟气的净化技术领域;本发明采用两级洗涤塔以及碱吸收塔对烟气进行净化和碱吸收,改进了传统直接通过事故烟囱排放烟气的不足,有效提高了洗涤效果,大幅降低了烟气含尘量,避免了在实际运行过程中不能将烟气中尘质进行收集而造成金属的流失;采用二氧化硫烟气浓度监测仪检测进入碱吸收塔烟气中二氧化硫的浓度,对超过排放浓度的二氧化硫烟气进行碱吸收处理,确保烟气的排放质量;通过含尘浓度监测仪与自动控制排污阀联锁、二氧化硫烟气浓度监测仪与碱液循环泵联锁,实现了在锌冶炼生产过程烟气的自动化处理,从而提高了生产效率。
本发明涉及一种酸性复杂含砷溶液常压沉砷的方法,属于冶金环保技术技术领域。将酸性复杂含砷溶液加入硫酸调节pH为0.3~1.0;将经步骤1调节pH后的溶液,并加热到80~95℃,按照溶液中含砷量与亚铁盐中铁的摩尔比为1:1~1.5加入亚铁盐,再加入1~100g/L臭葱石晶体搅拌均匀,通入预热至70~85℃的空气、氧气或富氧空气进行反应3~20h,最后进行液固分离,得到晶型砷酸铁滤渣。本方法能从高酸度(pH=0~1.0)、硫酸和/或硫酸根浓度(10~200g/L)的复杂溶液中实现砷的沉淀,避免了铁在较高pH值(pH>1.0~1.5)条件下易与硫酸根结合生成铁矾而不与五价砷反应生成臭葱石的问题。
本发明涉及一种采用粉煤作为艾萨炉喷吹燃料的熔炼炼铅方法,属于火法冶金技术领域,采用连续进料,间断放渣、放铅的方式:1)铅精矿、烤铅渣、熔剂、造渣剂、还原剂连续加入富氧顶吹炉内熔炼;2)喷枪中的燃料通过克莱德粉煤系统送入喷枪,经粉煤管道喷入熔池,与富氧空气发生剧烈反应,产生热量;3)以碎煤作为还原剂和原料一起混合加入炉内;4)根据熔池温度和熔池高度情况,调整粉煤喷入量以及喷枪的提升高度;5)在铅、渣分离之后,减小碎煤的加入量,调整熔池温度,进入放渣、放铅阶段,烟气经过余热锅炉、电收尘回收余热和烟尘后送往制酸系统。本发明采用粉煤作为燃料,经济低碳、运作高效,操作简单,已实现产业化应用。
本发明涉及一种微波加热制备还原铬粉的方法,属于微波冶金技术领域。首先将Cr2O3、木炭、煤粉碎,然后将Cr2O3、木炭混合均匀得到混合物料;分层布料:底层分布布置上述步骤得到的混合物料,上层分布布置有混合物料质量3~4%的上述步骤制备的粉碎煤粉;将上述步骤中布置好的物料置于微波反应器内加热至1300~1400℃保温30~60min,将还原加热后的炉料冷却、粉碎、筛分后即得到还原铬粉。该方法以微波为热源,提高了升温速率和加热效率,使得到的产品呈现蓬松状态,同时也避免了夹生现象。
本发明涉及一种二氧化钛直接制备金属钛的方法,属于有色金属冶金技术领域。首先通过二氧化钛粉、碳粉和粘结剂混合均匀后制备预还原二氧化钛电极,其中粘结剂为水或PVA,然后将预还原二氧化钛电极为阴极,石墨或其它惰性材料为阳极,在电解液为离子液体、电解电压为2.8~3.2V、电解温度为25~120℃的条件下进行电解还原12~48h,然后取出阴极,冲洗和干燥即得到阴极产物金属钛。本发明缩短了工艺流程、极大地降低了能耗,实现清洁生产。
本发明涉及一种立式结构的3自由度钢坯毛刺剔除机,属于冶金机械领域。本发明包括机架、运动平台、两个运动分支、伺服电机Ⅱ及安装在运动平台上的末端执行部件;采用立式结构,运动平台通过两个对称布置的运动分支与机架连接,伺服电机Ⅱ固定在运动平台上。本发明采用立式结构,占用空间小;采用两个运动分支,结构简单,加工制造简单,大大节约了制造、维护、运营成本;铰链少、刚性增强,精度明显提高。
本发明涉及一种高炉瓦斯泥中锌、铁、碳综合回收的方法,属于冶金二次资源综合利用领域。本发明所述方法将高炉瓦斯泥干燥、破碎、细磨,得高炉瓦斯泥粉用硫酸溶液进行浸出,过滤得滤渣与滤液,对滤液进行氧化中和沉铁,过滤得铁渣与除铁后液,把除铁后液在萃取装置进行萃取,然后反萃取,将反萃后的硫酸锌溶液进行电积,得到电锌。另外,将浸出所得的滤渣与除铁所得的铁渣混匀,控制适当条件磁化焙烧后湿磨、磁选得铁精矿粉,磁选后的尾矿进行浮选,回收其中的碳。本发明所述方法基本不产生污染物,硫酸溶液、萃取剂可循环利用,解决了高炉瓦斯泥堆存及重金属污染问题,有利于保护环境,实现了资源的综合利用,符合可持续发展战略。
本发明公开了一种用聚合物微球抑制酸雾产生的方法,该法所用聚合物微球具有良好的耐酸性,其密度小于1.0g/cm3,可长时间稳定漂浮在含酸液体的表面,在酸液表面形成致密的覆盖层,同时,选用不同密度的微球混合,使1/2?2/3微球覆盖层位于酸液面以下,可以将上升气泡的能量在酸液液面以下被大幅度消耗,从而达到对酸雾液滴的有效封闭,使其无法从聚合物微球覆盖层中溢出,具有良好的抑制酸雾效果;所用聚合物微球还具有良好的抗冲击、耐磨性、抗压、弹性和热绝缘性能,能够对湿法冶金、电解、电镀、金属除锈与涂装等多种生产工艺中的酸雾进行有效抑制。
本发明涉及一种微乳液萃取分离镍钴的方法,属于湿法冶金技术领域。首先将表面活性剂失水山梨醇单油酸酯、2-乙基已基膦酸单2-乙基已基酯和煤油按体积比为(5~20):(10~30):(85~50)混合,用氢氧化钠溶液皂化得到微乳液;将得到的微乳液与含镍钴离子的萃取原液按照体积比为1:1~1:10混合进行萃取,将混合的萃取后液静置分层,得到含镍的萃取有机相和含钴的萃余水相。该方法为一种价廉、高效的微乳液体系进行镍钴离子萃取分离的新方法和新工艺,并且在萃取过程中无乳化现象发生。
本发明属于湿法冶金技术领域,特别是一种从锡阳极泥中综合回收有价金属的方法。本发明的技术要点是,锡阳极泥与碱金属氢氧化物、碱金属硫化物水溶液中的一种或多种混合,保持混合料液的pH值大于12,投入密闭的反应器中,加热至100~300℃,搅拌反应,反应结束后过滤,从滤液中回收锡为主的有价金属,滤渣采用氧化焙烧转型、硫酸浸出铜、硝酸浸出银、盐酸浸出铋的方法回收各种有价金属。本发明特别适合处理高锑低银锡阳极泥,各种有价金属的综合回收效果好,锡的浸出率大于90%,锑的脱除率大于85%,银铋铜铅富集4倍以上,“三废”产出量很少并且容易治理,有利于环境的保护。
半钢脱磷、硫炼钢新工艺,一种钢铁冶金新工艺。在公知的含钒铁矿炼钢工艺流程中增加半钢脱磷、硫工艺,即在提钒之后的半钢中加入脱磷、硫剂,该脱磷、硫剂是以氧化钙-氧化铁-氟化钙等基础的三元系及苏打、猛矿为添加剂。在进入转炉炼钢之前先预脱除磷、硫,然后将半钢脱磷后的熔渣连同半钢一起兑入炼钢转炉使熔渣参与炼钢反应,促进初期化渣脱磷、硫和提高半钢炼钢总的脱磷率,创造生产超低磷钢和纯净钢的技术条件。
本发明涉及一种氧化锌矿的湿法冶金技术,特别是高硅氧化锌矿的浸出方法。本发明的方法是将高硅氧化锌矿与含有Zn2+和游离硫酸的工业锌电解废液调浆后加入到加压釜中进行加压浸出反应,再将反应后矿浆液固分离,得到含锌浸出溶液,经常规成熟工艺处理后就产出电锌。本方法使氧化锌矿石中锌的浸出过程强化,实现了高硅氧化锌矿中锌的高效浸出;在加压浸出过程中矿石中的硅几乎留在渣中,浸出液硅含量低于0.8%,获得了易于过滤的浸出矿浆;含锌浸出液直接经常规工艺流程处理后便可产出电锌。
一种从含钒石煤氧压酸浸液中回收硫酸的方法,属于冶金化工技术领域。本发明是将在压力场下从石煤中氧化转化钒的酸性浸出液中硫酸经过一级动态扩散渗析进行回收再利用。其实现方法是在室温下,将浸出液和自来水分别加入两高位槽,然后通过高位槽让浸出液和自来水分别进入扩散渗析器的酸、水注入口,控制流比为1∶1,控制流量为8ML/MIN~12ML/MIN,使停留时间为2小时~3小时,进行硫酸和浸出液硫酸盐的分离。本发明具有技术工艺简单、无试剂消耗、无能耗、处理费用低、酸回收率高、纯度高,并使后续工序操作简单、节约资源等优点。
本发明涉及一种净化硫酸锌溶液的方法,属湿法冶金与环境保护技术领域。该方法具体如下:1.将工业品级七水硫酸锌、优级硫化钠、水,按质量比为2∶1∶3的比例混合、反应过滤后得到硫化锌和硫化后液;2.硫酸锌溶液搅拌状态下加入硫化锌,控制温度50~80℃,进行硫化沉铜、砷、镉反应,反应到终点时停加硫化锌,过滤得到硫化渣和净化液。反应终点为:用试管取少量反应溶液,往试管内加入硫化锌并摇晃,无黄色沉淀生成即为终点。本方法得到的净化液可按照常规的方法生产结晶硫酸锌。硫化后液另行处理。本发明与现有技术相比,具有操作简便,净化效果佳,环保等优点。
本发明涉及一种氧化法脱除氧化铝母液有机物的方法,属于湿法冶金技术领域。内容包括在拜耳法制备氧化铝的母液中加入具有催化性能的金属氧化物和/或赤泥形成混合母液,将混合母液置于密闭耐压容器中,加热至温度200~260℃,通入氧气的压力为1~1.7MPa,并配合搅拌的条件下反应0.5~2h后,得到有效脱除有机物的母液。混合母液当中具有催化性能的金属氧化物和/或赤泥的投加比例为0~7.5 g/L:0~20g/L。具有催化性能的金属氧化物包括CuO。拜耳法制备氧化铝的母液为该工艺各环节的母液或母液稀释液,具体包括循环母液、种分母液、蒸发母液或这三种母液15~30%的稀释液。本方法能够有效去除母液中的有机物,并且不会引入新的杂质。

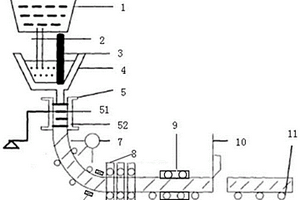

本发明属于冶金技术领域,具体涉及一种铸坯中心偏析的控制方法,尤其适用于海洋耐蚀钢筋铸坯中心偏析的控制。该控制方法包括连铸中的二冷过程和轻压下过程,其中二冷过程采用弱冷,比水量为0.4L/kg‑1.2L/kg;轻压下过程的压下区间固相率为0.3‑0.8,压下量为8mm‑14mm。该控制方法可以显著减少铸坯中硫元素和锰元素偏析,而且通过检验,中心偏析级别达到1.0级,中心偏析指数小于1.10。
本发明公开了一种海绵钛水洗烘干一体装置及方法,属于冶金生产技术领域,解决了现有技术中海绵钛中氯元素超标的问题。本发明的技术方案是:包括反应器(5),所述反应器(5)顶部设置有淋洗水入口(2),所述淋洗水入口(2)连接有淋洗水系统,所述反应器(5)底部设置有淋洗水出口(9),反应器(5)中设置有数层用于盛放海绵钛的网架(7),所述反应器(5)上设置有真空系统接口(3),所述真空系统接口(3)连接有真空系统。本发明能够对海绵钛进行水洗和烘干,从而降低海绵钛中氯元素的含量,提升海绵钛的品级,还能够将被废弃的反应器进行重复利用,减少投资节约成本,提高企业效益。本发明适用于海绵钛中水溶性杂质的去除。

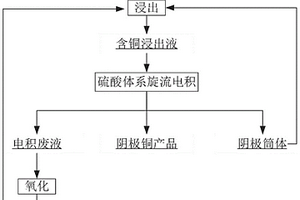

本发明涉及一种旋流电积阴极筒体残余铜的回收方法,属于冶金资源综合利用技术领域。本发明将带有残余铜的旋流电积阴极筒体置于除铜液中进行浸出得到含铜浸出液;含铜浸出液在硫酸体系下进行旋流电积得到含Fe2+离子的电积废液、阴极铜产品和带有残余铜的旋流电积阴极筒,带有残余铜的旋流电积阴极筒返回进行Fe3+溶液浸出处理;含Fe2+离子的电积废液氧化处理得到Fe3+溶液,Fe3+溶液返回浸出旋流电积阴极筒体残余铜。本发明有效回收了旋流电积阴极筒体装置上难以去除的残余铜,并对电积废液进行充分利用。
本发明涉及湿法冶金技术领域,具体公开了一种采用三段浸出法提取低品位锗富集物(Ge≤1%)中锗的方法,即将低品位锗富集物经过两次硫化钠溶液浸出后,再用一次硫酸‑氟化铵溶液浸出,将第一次硫化钠浸出液和第三次硫酸浸出液混合后,用浸出液调节溶液的pH到3‑4,再加入三氯化铁溶液沉淀锗,并用氨水溶液调节pH值至碱性沉淀回收锗,再将得到的含锗沉淀物在500℃下焙烧得到高品位的锗精矿,第二次硫化钠浸出液作为下一次浸出时的第一次浸出液使用。采用本发明的锗提取方法,解决了低品位锗富集物中锗提取的技术难题,总浸出率达到95.16%以上,锗沉淀率达到99.2%以上,避免了直接氯化法提取低品位锗富集物时锗回收率低、提取成本高、环境影响大等问题。
本发明涉及一种循环使用硫化亚锡分离铜锡合金的方法,属于有色金属冶金领域。在常压下将铜锡合金加热至合金熔化为液体,向铜锡合金溶液中添加硫化亚锡,将金属液升温,充分搅拌溶液,将反应后锡液降温进行捞渣,得到含Cu<0.1%的粗锡合金及硫渣。根据硫渣中锡和硫含量,选择性向硫渣中添加或者不添加金属锡,将物料放入真空蒸馏炉内进行真空蒸馏,得到金属铜及硫化亚锡。本发明使用硫化亚锡进行铜锡分离,硫化亚锡在流程中可循环使用,降低了铜锡分离的成本,分离工艺为全火法,不会产生废水及废气。
中冶有色为您提供最新的云南有色金属电冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
