江苏无锡有色金属电冶金技术理论与应用

含铝-硅-锌-稀土-镁的热浸镀合金及其制备方法 1025

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-铁-铜-铬的热浸镀合金及其制备方法 922

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铁、铜、铬和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铁含量:0.05～1%,铜含量:0.05～0.5%,铬含量:0.5～2.0%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-锰-铬的热浸镀合金及其制备方法 969

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、锰、铬和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

钴基合金粉及其在激光修复核电海水泵轴上的应用 1186

 0

本发明公开了一种钴基合金粉及其在激光修复核电海水泵轴上的应用，钴基合金粉的组份和重量百分比为：C : 0.85～1.10％; Cr : 21～23％; Fr : ≤1.0％; Ni : 11.0～12.0％; W : 8～10％; Ti : 0.2～0.4％; P : ≤0.030％; S : ≤0.030％，其余为钴; 合金粉目数：130～300。本发明既增强了材料的抗海水腐蚀性，也提高了抗磨强度，又保证了激光融覆过程中无裂纹产生。修复处的材料不仅耐海水腐蚀、耐磨强度也非常好，与激光工艺结合达到了最佳的冶金结合状态，无裂纹、无夹杂，硬度在HRC50左右，提高了部件的使用寿命。

合金半钢复合辊环及制备方法 1127

 0

本发明是关于对热或冷轧铸钢合金半钢复合辊环及制备方法的改进,其特征是半钢工作层成份为:C1.80～2.20%,Si0.50～0.80%,Mn0.80～1.10%,Ni1.20～1.70%,Cr2.80～3.20%,Mo0.40～0.60%,P≤0.03%,S≤0.03%,余量为Fe及少量残余元素。离心浇注时分别控制工作层钢液温度为测定液相线温度加80-100℃,内层浇钢液度为测定的液相线温度加90-110℃,并在浇注的工作层界面温度低于液相线温度50-80℃时浇注内层。本发明得到的高碳高合金半钢,基体组织主要为贝氏体、碳化物及珠光体,因而具有较高的强度、韧性和耐磨性,毫米轧制量可以提高二倍以上,并且工作层与内层冶金结合好。

含铝-硅-锌-稀土-镁-铁-铜-铬-锆的热浸镀合金及其制备方法 821

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铁、铜、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铁含量:0.05～1%,铜含量:0.05～0.5%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

大直径高纯致密特殊钢连铸圆坯生产方法 957

 0

本发明涉及一种大直径高纯致密特殊钢连铸圆坯生产方法，包括钢水冶炼、弧形圆坯连铸、切割、控制冷却、精整，弧形连铸机采用冶金智能凝固模型实时计算铸流凝固曲线，包括铸坯不同时段的表面温度、内部温度曲线，据此设置拉矫力；结晶器液面控制采用放射性元素监控或涡流监控技术，以满足铸坯更低拉速和更低振动频率的需要；采用多段电磁搅拌相结合：分别对结晶器内的钢水、连铸机二冷段的铸流、凝固末端铸坯的液芯实施电磁搅拌；连铸过程采用动态轻压下和重压下相结合，结合冶金智能凝固模型，设计凝固末端前沿拉矫机压下方式；采用一种通道式铸流加热方式，对铸坯表面进行均匀加热，让铸坯矫直前或开始矫直时温度保持在热脆性温度以上。

凸轮轴用材料及加工成形制造方法 754

 0

本发明公开了一种以Al-Fe-Si系ZL104铝合金为材料的凸轮轴的加工成形制造方法。该方法属于热处理技术领域。该凸轮轴通过如下工序实现：粉末冶金制造毛坯－退火处理－机械加工－热处理+表面化学处理－电镀处理。该制造方法制得的凸轮轴质量好，工作稳定，不仅表面硬度高耐磨性好且抗弯曲能力强，抗疲劳强度高，而且心部韧性好，使用寿命长，工作可靠性高，粉末冶金制得凸轮轴耐高温性好，润滑性能很好，而且使凸轮轴具有良好的减磨性和低噪音，可以使凸轮轴具有较高的强度和硬度，从而保证了含油凸轮轴工作的稳定性，热处理提高了凸轮轴的表面硬度和耐磨性，同时使得心部韧性提高，机加工的特殊技术使得齿轮轴保证了尺寸精度和位置精度以及安装精度。

含铝-硅-锌-稀土-镁-铜的热浸镀合金及其制备方法 749

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铜和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铜含量:0.05～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-铬-锆的热浸镀合金及其制备方法 867

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-铁的热浸镀合金及其制备方法 923

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铁和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铁含量:0.05～1%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

平面转动盘式粉末斜齿轮转动模具 772

 0

本发明涉及一种平面转动盘式粉末斜齿轮转动模具,它包括冲头(1)、上压套(2)、下压垫(3)和转动盘(4),所述冲头(1)下端设置有台阶圆柱(1.1),相应于该台阶圆柱(1.1),上压套(2)内设置有与之形状相配合的台阶孔(2.1),所述冲头(1)的台阶圆柱(1.1)部分插置于上压套(2)的内台阶孔(2.1)内,冲头(1)下端置于上压套(2)的最下面一个台阶孔(2.1)的上部,所述转动盘(4)有多片,其外缘形状与上压套(2)最下面一个台阶孔(2.1)的形状相配合,多片转动盘(4)置于上压套(2)最下面一个台阶孔(2.1)的下部,每片转动盘(4)下端面上均设置有阿基米德螺旋线状凹槽(4.1),阿基米德螺旋线状凹槽(4.1)两端为完整的圆弧(4.2),所述下压垫(3)垫置于上压套(2)下方,与上压套(2)固定连接。本发明能大大降低粉末冶金斜齿轮生产成本。

含铝-硅-锌-稀土-铁-锰-铬的热浸镀合金及其制备方法 867

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铁、锰、铬和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铁含量:0.05～1%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-铁-铜-锰的热浸镀合金及其制备方法 782

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铁、铜、锰和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铁含量:0.05～1%,铜含量:0.05～0.5%,锰含量:1.0～2.0%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-锰-铬-锆的热浸镀合金及其制备方法 781

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、锰、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

在钛合金表面进行表面活化处理的方法 965

 0

本发明涉及一种在钛合金表面进行表面活化处理的方法,包括:第一步:先将钛合金基材零件除油、除锈;第二步:对零件进行浸蚀处理;第三步:对零件进行表面活化处理;其中所述表面活化处理的活化液为乙二醇、酸性氟化铵、氯化镍、硼酸、乳酸和醋酸的混合液,所述表面活化处理的温度为40～60℃,所述表面活化处理的时间为30～40min;第四步:干燥及后处理工序,本发明技术与现有技术相比,活化的时间短,活化效果好,对零件无腐蚀,基本消除了对零件产生腐蚀的风险,而且环境污染小,本发明采用的活化液稳定性高,沉积速度较快,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层,从而可防止钛合金零件与铝合金、高温合金等航空材料的接触腐蚀。

含铝-硅-锌-稀土-铁-锰-锆的热浸镀合金及其制备方法 779

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铁、锰、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铁含量:0.05～1%,锰含量:1.0～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-铜-铬-锆的热浸镀合金及其制备方法 724

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铜、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铜含量:0.05～0.5%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-铬的热浸镀合金及其制备方法 852

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铬和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铬含量:0.5～2.0%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

高耐磨抗热震高铝砖及其制造方法 1018

 0

本发明公开了一种高耐磨抗热震高铝砖,它包括如下重量份数的组分:3～5MM特级矾土骨料5～15份、1～3MM特级矾土骨料30～40份、0～1MM特级矾土骨料10～20份、特级矾土细粉20～30份、锆英砂细粉5～7份、苏州2号泥1～3份、复合结合剂8～10份和水4～6份。本发明还公开了上述高耐磨抗热震高铝砖的制造方法。本发明的高耐磨抗热震高铝砖,具有较高的强度、耐火度和高耐磨、抗热震性能。适用于循环流化床锅炉旋风分离器烟道、旋风分离器直段及锥体,返料器、冶金工业炉及其它热工设备。本发明的制造工艺简单,易于实现。

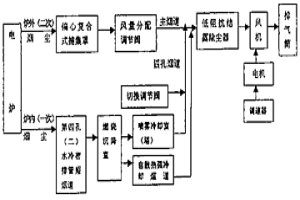

炉内外联合捕集混合净化短流程除尘方法与其设备 769

 0

本发明涉及冶金行业炼钢电炉的除尘技术。本发明的方法特征是电炉内的烟尘先经水冷密排管短烟道降温后,进入燃烧沉降室,使较大的烟尘颗粒得到沉降;然后再经冷却装置冷却至预定温度;电炉外的烟尘经偏心复合捕集罩后,再经过风量分配调节阀与处理过的炉内烟尘进入除尘器,除尘器的出口与风机的进口连接。本发明的设备特征是在电炉的上方安装偏心复合捕集罩,在捕集罩的出口连接风量分配调节阀,风量分配调节阀的出口利用管道与除尘器连接;在电炉的第四孔上安装水冷密排管烟道,水冷密排管烟道的出口与燃烧沉降室的进口连接,燃烧沉降室的出口与冷却装置连接,冷却装置的出口再与除尘器连接。本发明可有效提高除尘效率,降低能耗,改善工作环境,减少废气的排放。

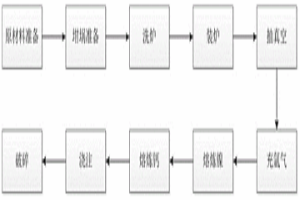

镍钙中间合金的制备方法 1027

 0

本发明属于冶金技术领域，具体涉及一种镍钙中间合金的制备方法。本发明包括以下步骤：原材料准备、坩埚准备、洗炉、装炉、抽真空、充氩气、熔炼镍、熔炼钙、浇注和破碎。本发明基于镍‑钙合金的熔点低于金属镍的熔点，保证金属液在镍的熔点以下就能完全融化，金属镍熔化后，靠金属液本身的热焓将金属钙逐步熔化，合金的熔点随着金属钙的熔化逐步降低，将镍钙变成中间合金，产品能够用于真空冶金容量过程，便于计量计重，该合金密度大，加到含镍合金液中直接沉入金属液底部，从而极大的提高了钙的利用率，采用中间合金熔点低于纯金属的特点，为其中沸点将近另一种金属熔点的中间合金提供了良好的方法。

保证低温紧固件冲击韧性的方法 1013

 0

本发明涉及一种保证低温紧固件冲击韧性的方法，特征是：包括以下冲击韧性的步骤：原材料的选择：选用优质钢35CrMoA或42CrMoA制成紧固件；根据紧固件的常温力学性能和低温冲击韧性要求，确定紧固件零件经调质处理后的硬度；紧固件热处理工艺步骤：选用公称直径为公制和英制两种单位制的紧固件；经淬火加回火处理后完成冲击韧性试验。本发明硬度范围合理，对原材料的冶金质量提出更高要求，淬火加热温度控制在临界区域偏上附近，回火保温时间充足；通过控制原材料的冶金质量、合理的硬度匹配和热处理工艺过程的控制，获得满足产品的机械性能，尤其是低温（-101℃）冲击性能。

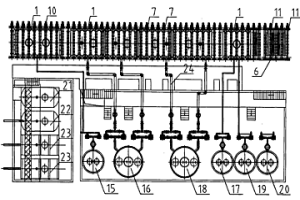

单张板卧式密闭连续酸洗机组 786

 0

本发明单张板卧式密闭连续酸洗机组涉及一种应用于冶金行业的合金板平酸洗机组,酸洗形式为平卧式直线形布置,所解决的技术问题是将合金板材表面的氧化皮与一定浓度、温度的硫酸酸液混酸酸液反应,去除合金表面氧化皮,并在表面产生一层钝化膜,防止二次腐蚀,其特征是本发明单张板卧式密闭连续酸洗机组有酸洗工艺段系统和辅助段系统,具体包括:预冲洗工艺段、硫酸酸洗工艺段、硫酸水洗工艺段、混酸酸洗工艺段、混酸水洗工艺段、最终清洗工艺段、风幕吹扫工艺段、烘干工艺段,预清洗循环系统、硫酸酸循环系统、硫酸水洗循环系统、混酸酸循环系统、混酸水洗循环系统、最终水清洗循环系统、原酸供应系统。

对钛合金零件涂层进行扩散处理的方法 939

 0

本发明涉及一种对钛合金零件涂层进行扩散处理的方法,包括:第一步:对零件进行预处理;第二步:将零件放在气氛保护炉内预热;第三步:将经预热的零件浸入镀液中浸没,浸没过程中对零件施以旋转;第四步:扩散处理:将已浸镀的零件放入真空炉内,500～600℃保温2～5小时,使界面处原子的扩散而在基体上形成扩散层从而实现与涂层与基体的冶金结合,采用本发明的方法处理过的零件,可防止钛合金零件与铝合金、高温合金等航空材料的接触腐蚀,彻底解决了钛合金与铝合金和钢铁材料的接触腐蚀问题。

含铝-硅-锌-稀土-镁-锰-铬-锆的热浸镀合金及其制备方法 862

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、锰、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

以38CrMoAlA钢为材料的活塞杆的加工成形制造方法 1123

 0

本发明公开了一种以38CrMoAlA钢为材料的活塞杆的加工成形制造方法。该方法属于粉末冶金技术领域。该齿轮通过如下工序实现：下料-粉末冶金制造毛坯-退火-钳中心空-粗车-调质处理-精车-精磨中心孔-铣六方-渗氮处理。该制造方法制得的活塞杆在高温高压下不变形，不仅表面硬度高耐磨性好且抗弯曲能力强，疲劳轻度高，而且心部韧性好，使用寿命长，工作可靠性高，由于坯料采用粉末冶金制得，因此耐高温性好。

以中碳铬GCr15钢为材料的柱塞的加工成形制造方法 1166

 0

本发明公开了一种以中碳铬GCr15钢为材料的柱塞的加工成形制造方法。该方法属于粉末冶金技术领域。该柱塞通过如下工序实现：对棒料进行正火处理-粉末冶金制造毛坯-完全退火-粗车-盐浴淬火-表面化学处理-研磨中心孔-油浸。该制造方法制得的柱塞在高温高压下不变形，不仅表面硬度高耐磨性好且抗弯曲能力强，疲劳轻度高，而且心部韧性好，使用寿命长，工作可靠性高，由于坯料采用粉末冶金制得，因此耐高温性好。

镁钙碳耐火材料 963

 0

本发明涉及一种镁钙碳质耐火材料，具体地说是一种冶金用耐火材料，属于冶金用耐火材料技术领域。这种镁钙碳质耐火材料中含有碳素1~25份，镁锆合金0.2~6份，白云石砂、镁钙砂和镁砂的混合物60~96份、含碳结合剂2~5份。镁锆合金合金中锆元素含量为3~35%，其余为镁和少量杂质。采用本发明提供的镁钙碳质耐火材料，可以作为冶金用耐火材料，兼顾了抗氧化性、耐高温性、抗熔渣渗透性、抗热震性和易生产性。

以38CrMnAl钢为材料的活塞的加工成形制造工艺 863

 0

本发明公开了一种以38CrMnAl钢为材料的活塞的加工成形制造工艺。该方法属于粉末冶金与防腐处理综合技术领域，该活塞通过如下工序实现：对棒料进行正火处理—粉末冶金制造毛坯—完全退火—机加工—盐浴淬火—表面化学处理—表面化学处理—沉积处理—抛光处理—表面涂层。该制造方法制得的活塞在高温高压下不变形，不仅表面硬度高耐磨性好且抗弯曲能力强，疲劳轻度高，而且心部韧性好，使用寿命长，工作可靠性高，由于坯料采用粉末冶金制得，因此耐高温性好，结构更合理，耐磨性好，良好机械性能，密封性好，抗腐蚀性能、抗氧化性好。
