快速调整热精轧机轧制线的装置 895

 0

一种快速调整热精轧机轧制线的装置，涉及冶金机械设备技术领域，包括支承辊轴承座、操作侧阶梯块、传动侧阶梯块和液压缸，操作侧阶梯块与传动侧阶梯块通过连接梁固定连接，在操作侧阶梯块与传动侧阶梯块的上面均设有多个等距的阶梯状平面，且每两个相邻的阶梯面高度一致；在支承辊轴承座的下部两侧分别固定连接垫块，两个垫块分别与操作侧阶梯块、传动侧阶梯块上面的某个阶梯平面相接触，在传动侧阶梯块的外端安装有液压缸，在操作侧阶梯块与传动侧阶梯块的上方均设有防护罩；本实用新型结构简单、使用及维护方便，对操作侧阶梯块、传动侧阶梯块与支承辊轴承座接触面的润滑要求不高，且正常轧制工作中液压缸不受载荷，工况较好。

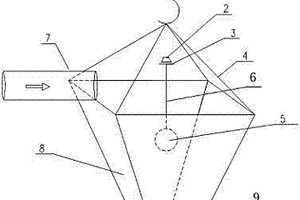

固液不相容流体中固体成分质量连续累积测量装置 666

 0

本实用新型属于冶金、选矿行业矿浆检测技术领域，主要涉及固液不相容流体中固体成分质量连续累积测量装置，本实用新型公开的测量装置主要是由称重传感器（1）、超声波液位计（2）、超声波反射板（3）、悬挂钢丝绳（4）、浮球（5）、浮杆（6）、进料管道（7）、锥形容器（8）、排空阀（9）构成。超声波液位计（2）、超声波反射板（3）、浮球（5）、浮杆（6）组成液位测量系统；称重传感器（1）是锥形容器（8）初始重量和流体进入容器后总重量的称重器。通过简单的测量液位值和称重值根据选矿学计算公式在DCS、PLC、单片机等现场控制系统便可计算固体成分的质量。本实用新型解决并克服了现有测量技术中对测量设备的安装要求，管道内矿浆饱满状态的要求，消除了流体中泡沫等因素对测量的干扰，经济实用，数据可靠。

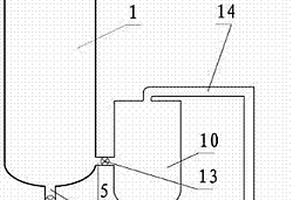

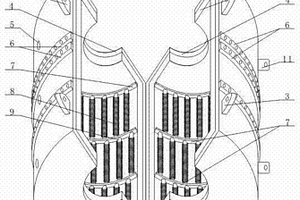

由硫蒸气制备硫磺的设备 740

 0

本实用新型属于有色金属冶金生产设备领域，具体涉及一种由硫蒸气制备硫磺的设备。提出的由硫蒸气制备硫磺的设备，包括有硫蒸气冷凝回收器（1）、硫磺收集器（9）、过滤器（10）和真空泵（11）；在硫蒸气冷凝回收器的壳体上部设置有硫蒸气入口管（3），壳体下部设置有液态硫出口管（4）和杂质气体出口管（5），壳体内自上而下设置有两层以上的中空换热套，换热套（6）与壳体内壁之间设有通道（8）；液态硫出口管（4）与硫磺收集器（9）连通。采用本实用新型，使硫蒸气在硫蒸气冷凝回收器内先快速、安全地迅速凝结为固态硫磺，固态硫磺液化后再进入硫磺收集器中收集得到硫磺，实现气态硫的有效收集，减少环境污染，设备操作安全方便。

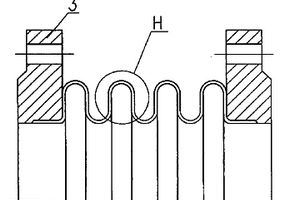

约束阻尼结构减振降噪金属波纹管 803

 0

一种约束阻尼结构减振降噪金属波纹管,由波纹管挠性元件及与之相连的法兰(3)组成,该金属波纹管挠性元件由多层薄壁金属材料层(1)构成,在各相临的薄壁金属材料层(1)之间粘夹有与内外金属层牢固地粘结在一起的高阻尼粘弹材料(2)。该金属波纹管进一步提高了金属波纹管的减振降噪性能,可广泛应用于石油、化工、冶金、供热与船舶动力系统的各种管路中。

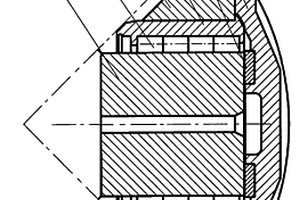

十字轴式万向联轴器 1024

 0

一种十字轴式万向联轴器,涉及万向联轴器技术领域,特别是一种用于矿山、冶金行业提供动力传递的十字轴式万向联轴器,其包括:法兰叉头(3)、十字轴(1)、轴承外套(4)、端面轴承(5)、端盖(6)和花键副,联轴器两端的十字轴的端面轴承(5)为滑动轴承,滑动轴承设置在法兰叉头上十字轴(1)的轴端与端盖(6)之间。尤其是能够适宜轧钢机械应用的负载较高、重载荷、工作状态不连续、冲击性大的十字轴式万向联轴器;并对十字轴端和端盖与叉头的连接部件起到了一定的保护作用,使整体的使用寿命增长。

防漏钢分体式钢包透气座砖 688

 0

一种防漏钢分体式钢包透气座砖,本实用新型涉及钢铁冶金行业用功能性耐火材料,具体说是一种防漏钢分体式钢包透气座砖,包括透气上座砖砖体和透气下座砖砖体,两者以子母口形式配合,透气下座砖砖体底部设计有台阶。本实用新型的优点是:增加了钢包透气砖在使用过程中的安全性,避免了由于座砖开裂和钢包透气砖在砌筑时与包底形成的直通缝隙带来的漏钢危险。在使用过程中进行透气座砖更换时,仅需更换透气上座砖砖体,透气下座砖砖体可以反复使用,节约了生产成本,减少了材料浪费。

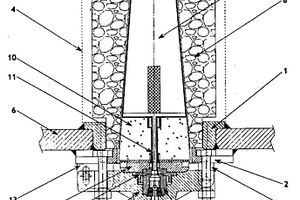

外装分体式透气砖防渗漏锁紧机构 696

 0

本实用新型属于冶金行业冶炼炉的附属设备,提出的外装分体式透气砖防渗漏锁紧机构,包括固定板1,固定安装于所述固定板1下方的安装板2,所述安装板1上设置有一个滑动式门轴机构12;所述锁紧体3通过所述滑动式门轴机构12与安装板2联接,锁紧体3内设置有单向阀23,所述单向阀23与所述锁紧体3的进气端口连通;在所述固定板1和安装板2构成的安装孔内设置耐火材料组件4,在所述垫砖10的底部设置垫板5。本实用新型能够有效的阻止高温液体铝液等高温液体向外装分体式透气砖的透气狭缝中渗透,避免透气狭缝堵塞问题;同时能够有效的降低渗漏现象所带来的危险性,保证透气砖的安全使用,延长透气砖的使用寿命。

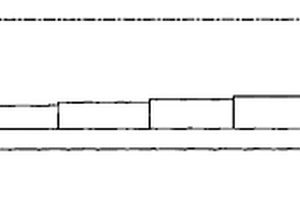

筒式球磨机衬板 1063

 0

本实用新型属于电力行业制粉及冶金机械设备技术领域,主要涉及一种筒式球磨机衬板,衬板(2)位于球磨机筒体(1)的内壁上,衬板(2)采用阶梯式结构,其衬板尺寸从进料端到出料端逐渐减小。本实用新型衬板采用阶梯式结构保证了磨机筒体衬板的磨损同步,使衬板的有效使用周期提高了20%,同时降低了材料消耗,减轻了工人的劳动强度。

保温炉以及用于铝液保温的设备 825

 0

本实用新型提供了一种保温炉以及用于铝液保温的设备，涉及有色冶金技术领域，该保温炉包括炉体；所述炉体的侧壁上分别设置有物料进口和物料出口；所述炉体包括炉腔和炉壳，所述炉壳包裹在所述炉腔的外侧，且所述炉壳与所述炉腔之间设置有保温层；所述炉腔包括进料腔和出料腔，所述进料腔和所述出料腔连通；所述加热元件设置在所述炉腔内的上方，所述加热元件用于向所述炉腔内产生热量；所述加热元件能够实时调控；将铝液放置在该保温炉内进行保温，解决了现有技术中所使用的保温炉整体结构的综合性较低，且功能欠佳的等技术问题。

皮带机移动式卸料小车的收尘装置 802

 0

一种用于皮带机移动式卸料小车的收尘装置，涉及建材、冶金、矿山生产领域，包括单机收尘器、螺旋输送机、皮带机移动式卸料小车和粉尘收集管道组件，单机收尘器固定在底部支架上，底部支架与卸料小车的底座支架固定连接，粉尘收集管道组件的一端与卸料小车的收尘罩连接，另一端与单机收尘器下部灰斗侧面的进气口连接，螺旋输送机的进料口位于单机收尘器卸灰口的下部，螺旋输送机的出料口与卸料小车的下料溜管通过落灰管连接，在底部支架的前端固定有空气压缩机，单机收尘器用气点与空气压缩机上的储气罐出口连接，储气罐出口与单机收尘器用气点通过压缩空气管路连接；本实用新型运行可靠，大大提高了卸料点的收尘效果。

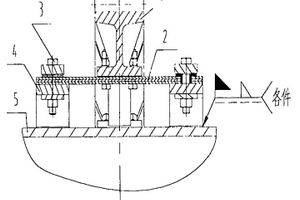

回转窑大齿圈装置 885

 0

一种回转窑大齿圈装置,由大齿圈(1)、弹簧板(2)、螺栓联接件(3)、钢支座(4)、座架(5)构成;大齿圈(1)中部通过螺栓联接件(3)与下方弹簧板(2)连接,弹簧板(2)下方两端设置钢支座(4),螺栓联接件(3)设置在弹簧板(2)上方与下方钢支座(4)连接,钢支座(4)设置在座架(5)上方。本实用新型的支座及弹簧板均为钢板件成型,因此机加工量减少,制造简单。需要机加工的部位只有与弹簧板接触处的大齿圈圆弧面;由于有弹簧板,能够补偿一定的安装误差;能够补偿回转窑筒体在工作时的热膨胀;本实用新型除可应用于回转窑外,还可以应用与干燥机(烘干机)、冷却机、化工类回转机械等,应用的领域有水泥、冶金、矿山、化工、环保等行业。

高炉布料器 905

 0

本实用新型属于冶金工业领域。提出的高炉布料器的构成为:具有在驱动机构作用下可以摆动的外环(4),具有在驱动机构作用下可以摆动的布料管(5);外环由外环摆动轴(3)与壳体(12)铰接;布料管由布料管摆动轴(10)与外环(4)铰接,并使其摆动轴(10)与外环的摆动轴(3)相互垂直;构成布料管(5)在随外环摆动的同时,自身作与外环摆动方向相垂直方向摆动的结构。本实用新型提出的布料器其布料管的综合运动布料轨迹满足高炉所需的各种布料要求,并具有结构简捷、工作可靠和维护维修简单,设备成本和维护费用低的特点。

大型单段式威金斯气柜用橡胶密封膜 1113

 0

本实用新型属于钢铁、冶金行业尾气储存回收的密封部件，提出一种大型单段式威金斯气柜用橡胶密封膜。所提出的一种大型单段式威金斯气柜用橡胶密封膜包括有骨架（1）和位于骨架（1）两侧的覆盖层（3）；所述的骨架（1）采用聚酯或尼龙经纬编织的帆布；所述的骨架（1）和位于骨架（1）两侧的覆盖层（3）通过压延贴合预成型后硫化为一体。本实用新型大大降低了橡胶密封膜的厚度从而降低了橡胶密封膜单位面积质量；提高了橡胶密封膜的使用寿命和橡胶密封膜垂直方向上的强度,减少了垂向变形。

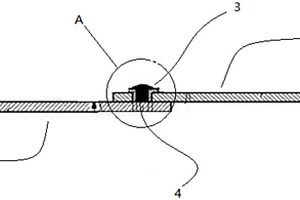

熔塞焊异种金属连接结构 1053

 0

本实用新型属于焊接接头结构技术领域，具体涉及一种熔塞焊异种金属连接结构其包括一种熔塞焊异种金属连接结构，包括上连接件和下连接件，所述上连接件和下连接件相互打接且两者是异种金属件，所述上连接件内设有预置孔，所述预置孔内设置有空心铆钉，空心铆钉内设有熔覆金属，所述熔覆金属设有高出空心铆钉上端面0.2‑5mm的余高部；熔覆金属与空心铆钉内壁形成用于连接两者的第一熔融层，所述熔覆金属与下连接件形成熔化焊冶金层。本实用新型接头结合强度较高。

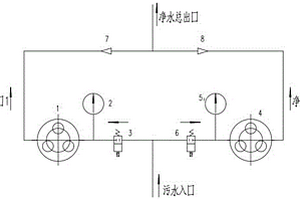

精密水过滤系统 1125

 0

本实用新型属于有色金属冶金板带清洗技术领域，提出一种精密水过滤系统。提出的一种精密水过滤系统具有互为备用的布袋式过滤机Ⅰ、布袋式过滤机Ⅱ；布袋式过滤机Ⅰ、布袋式过滤机Ⅱ分别连接在污水入口的两侧，并在布袋式过滤机Ⅰ与污水入口之间设置电磁阀Ⅰ，在布袋式过滤机Ⅱ与污水入口之间设置电磁阀Ⅱ；布袋式过滤机Ⅰ与电磁阀Ⅰ之间设置有电接点压力表Ⅰ；布袋式过滤机Ⅱ与所述的电磁阀Ⅱ之间设置有电接点压力表Ⅱ电磁阀Ⅰ、Ⅱ根据电接点压力表Ⅰ、电接点压力表Ⅱ进行工备过滤机切换；所述的布袋式过滤机Ⅰ、布袋式过滤机Ⅱ的输出端均与净水总出口连通。本实用新型可降低生产成本、保证机组的工作稳定连续、使清洗线生产更为可靠。

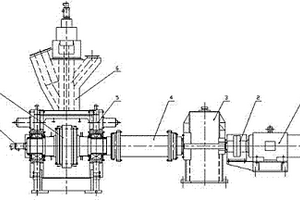

热压块机的压料机构 1114

 0

本实用新型属于冶金技术领域，提出的热压块机的压料机构位于机架（5）内，具有两套压辊装配；压辊装配由压辊轴（23）、辊套组件（26）和冷却装置Ⅰ（8）构成；辊套组件（26）为由多个小辊套连接构成的圆环结构，在辊套组件的圆周上具有用于物料成型的凹槽；在辊套组件（26）的两侧设置用以辊套组件轴向定位的压环（28）；辊套组件（26）套置在压辊轴（23）上；压辊轴（23）通过主轴承（24）、轴承座（25）支撑在机架（5）内，冷却装置（8）设置在压辊轴（23）的一端，并与轴承座（25）相连通；设置有用以为压料机构（7）提供动力的主传动结构。本实用新型提高了设备的压制成球率和成球后的效果。

多点浓油润滑监测器 823

 0

本实用新型涉及一种多点浓油润滑油路监测产品,浓油润滑油路无可见性,发生故障不易及时发现,往往造成严重的设备润滑事故,油量调节繁琐。本实用新型利用油路中油压作用使阀芯移动,带动摆针摆动,应用摆针端部磁铁感应使干簧管开关接通,发光二极管发亮,直接显示油路工作状况。本实用新型提高了多点浓油润滑的可靠性,带负荷工作,油量测定真实合理。本实用新型广泛适用于锻压、冶金、矿山、化工、轻工等机械设备。

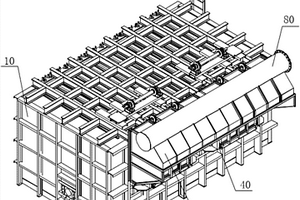

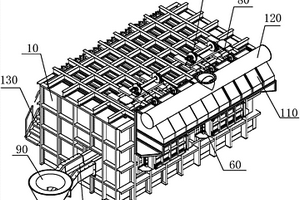

熔炼炉以及熔炼铝装置 1082

 0

本实用新型提供了一种熔炼炉以及熔炼铝装置，涉及有色冶金技术领域，该熔炼炉包括炉体；所述炉体的侧壁上分别设置有物料进口和料液出口；所述炉体包括炉膛和炉壳，所述炉壳包裹在所述炉膛的外表面，且在所述炉壳与所述炉膛之间设置有保温层；所述保温层用于维持所述炉腔内的温度，将该熔炼炉用于铝的熔炼，解决了现有技术中所使用的熔炼炉熔炼效率较低，且整体结构综合性较低等技术问题。

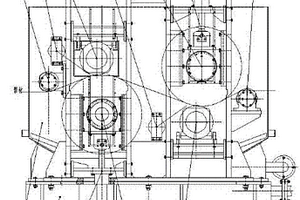

拉伸弯曲矫直机用可升降转向辊的高压清洗机 892

 0

本实用新型属于冶金设备制造技术领域，提出一种拉伸弯曲矫直机用可升降转向辊的高压清洗机。提出的一种拉伸弯曲矫直机用可升降转向辊的高压清洗机具有箱体（9）；箱体内设置有刷辊Ⅰ（3）、刷辊Ⅱ（6）；对应刷辊Ⅰ（3）、刷辊Ⅱ（6）分别设置有转向辊Ⅰ（7）、转向辊Ⅱ（4）；刷辊Ⅰ（3）位于转向辊Ⅰ（7）的上方，刷辊Ⅱ（6）位于转向辊Ⅱ（4）的下方；对应转向辊Ⅰ（7）、转向辊Ⅱ（4）分别设置有用以驱动其升降、使其与刷辊Ⅰ(3)、刷辊Ⅱ(6)相脱离、接触的转向辊升降机构；高压清洗机还包括有喷水机构（2）。本实用新型有效解决了穿带困难问题，节约了能源，降低了设备损耗。

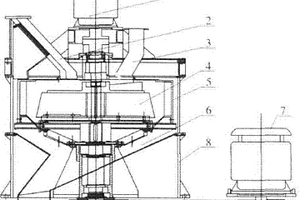

新型的破碎机 844

 0

一种新型的破碎机，通过顶部电机通过联轴节直接带动内转盘，底部电机通过皮带轮，经三角皮带带动外转筒的方式连接。使用本实用新型不但可以充分粉碎物料，而且有利于从节能、高效等方面综合提高建材、矿山、冶金等企业的经济效益和社会效益。

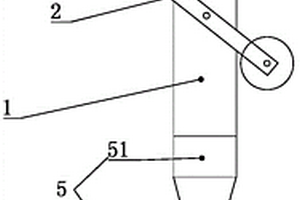

测斜管通孔器 729

 0

一种测斜管通孔器，包括通孔器主体(1)，通孔器主体(1)的顶端安装有绳子(4)、底端安装有疏通件(5)，通孔器主体(1)上还可转动地安装有转杆(2)，转杆(2)的两端分别可转动地安装有转轮(3)；疏通件(5)包括顶端与通孔器主体(1)的底端相连接的活动卡口(51)，还包括安装在活动卡口(51)底端用于将堵塞物进行疏通的锥形头(6)或可将堵塞物进行切削并将切削物从测斜管内带出的洛阳铲(7)；本实用新型的一种测斜管通孔器结构简单，操作方便，可广泛应用于水利水电、矿产冶金、交通与城建岩土工程领域，能有效地解决测斜管堵塞，避免测斜探头因测斜管堵塞而卡死，具有推广前景良好。

超大直径环圈类锻件扩孔用薄平砧 732

 0

本实用新型公开一种超大直径环圈类锻件扩孔用薄平砧，其包括平砧本体，平砧本体为长方体结构，厚度为150mm～250mm；所述平砧本体沿其长度方向中心轴线上两端开设有定位销孔并通过安装在定位销孔中的定位销与压力机锻造圆盘连接，平砧本体沿其长度方向两端均开设有两组纵向通孔且相互对称，每组纵向通孔由沿平砧本体宽度方向对称布置的两个纵向通孔组成，纵向通孔采用双通孔结构，平砧本体通过安装在纵向通孔中的螺栓螺母组件与压力机锻造圆盘连接。本实用新型将冶金辅具对压力机净空距的占用空间降至最低，最大限度地发挥了压力机的锻造能力，最大限度地发挥压力机的生产水平，实现超大直径环圈类锻件的生产。

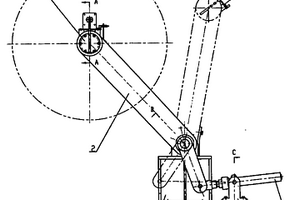

带锁紧的活动支撑装置 892

 0

本实用新型属于冶金行业板带轧机的辅助装置,提出的一种带锁紧的活动支撑装置,主要由锁紧机构(1)、支撑臂(2)及摆动机构(3)构成,锁紧机构(1)主要包括连杆(4)、轴A(5)和接头(9);连杆(4)的上端通过销轴(12)连接位于支撑臂顶端的气缸(11),下端连接位于支撑臂上端的轴A(5),并在轴A(5)的端部套置有锥套(7);轴A(5)装于接头(9)内;支撑臂(2)的下端连接位于底座(15)内的轴B(17);轴B(17)的另一端连接摆臂(13);摆臂(13)的下部与油缸(18)相连,油缸(18)通过小铜套(20)固定在缸座(19)上。本实用新型具有结构简单,安装、调试方便的特点。

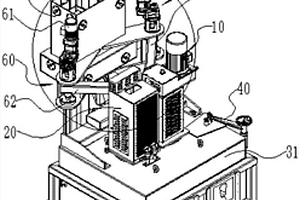

开合装置及铝液除气设备 922

 0

本实用新型是一种开合装置及铝液除气设备，涉及冶金设备技术领域，为解决现有铝液除气设备中，转子装置和加热装置维护不便的问题而设计。该开合装置包括用于提升转子装置和加热装置的升降装置；转子装置和加热装置均能够与铝液除气设备的箱盖相对分离；升降装置至少为一个。该铝液除气设备包括箱体、盖合在箱体上的箱盖、转子装置、加热装置和上述开合装置。本实用新型提供的开合装置及铝液除气设备用于实现对转子装置和加热装置的维护，以提高铝液的除气效率。

新型干式气流分级机 1139

 0

本实用新型公开了一种新型干式气流分级机,它是由传动装置、机体、分级叶轮部、调隙锥、进料管道、成品排料管道、粗物料排料管道、变频控制等组成。具有制造精度高、重量轻、分级效率高、处理能力大、安全可靠、维护方便、结构简单、节约电能、环保等优点。广泛应用于冶金、建材、电力、化工、陶瓷等工业领域干细物料的分级作业。是一种可满足大型制粉生产需要而又高效节能的设备。

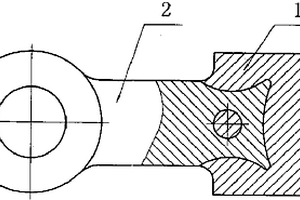

高钒高速钢复合锤头 793

 0

本实用新型属于破碎设备锤头技术。提出的高钒高速钢复合锤头由高钒高速钢构成的头部(1)和由35CrMo构成的锤柄(2)复合一体构成。将事先铸好的锤柄加热到一定温度与高钒高速钢合金液合铸而成。本实用新型提出的复合锤头结构,高钒高速钢中的主要硬质相为VC,其显微硬度高达HV3000,远高于高铬铸铁的显微硬度,能有效抵制物料的划伤,耐磨性和韧性良好。锤柄采用韧性好的35CrMo,可抵制冲击锤工作时的强烈冲击,复合体结构既保证了锤头的高耐磨又使其具又有良好的韧性,使用寿命为普通高锰钢的5-8倍,高铬铸铁的2-5倍。头部和锤柄良好的冶金结合,使用安全可靠,不会发生断裂现象。

生产海绵钛时过道管的外加热装置 926

 0

一种生产海绵钛时过道管的外加热装置，涉及冶金领域，本实用新型通过将壳体设置为两半结构，然后在壳体的内壁上设置保温层（2），进一步在壳体的加热腔内设置至少三组加热炉丝（8）使加热装置形成至少三个加热区，在使用过程中本实用新型具有安装和拆卸方便，其中的保温层不易变形松动，加热炉丝固定牢固不易短路，可将加热装置的使用寿命延长至2倍以上，大大降低了工人的劳动强度，同时由于本实用新型具有保温效果好，进而减少了冷凝器打开检查的次数，大大降低了海绵钛产品进气污染的机率，本实用新型具有结构简单，造价低等特点，由于其保温效果好升温速度快，同样可以起到节能降耗的效果。

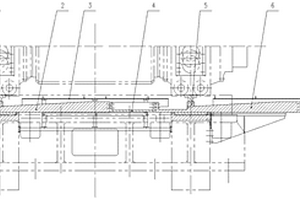

套筒的输送及对中装置 852

 0

本实用新型属于有色金属冶金技术领域，提出的一种套筒的输送及对中装置与轧制中心偏心设置；输送及对中装置具有设置在开卷机一侧的开卷侧支架（9）和设置在卷取机一侧的卷取侧支架（4），且所述的开卷侧支架（9）、卷取侧支架（4）位于开卷机、卷取机的同一侧；开卷侧支架（9）、卷取侧支架（4）之间设置有倾斜式导轨（7）；倾斜式滚动导轨（7）由轨道角度调整垫块（8）支撑在底座上；所述开卷侧支架（9）的两侧均固定有挡板Ⅰ；所述的卷取侧支架的两侧均设置有用以对进入卷取侧的套筒进行对中的套筒对中机构（2），两套所述的套筒对中机构（2）为联动结构。本实用新型满足了冷轧机及采用卷轴形式的开卷、卷取机套筒输送。

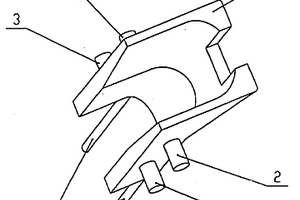

连铸机中间包更换水口用的托架 697

 0

本实用新型属于冶金机械技术领域。该托架用以与机械手装置配合将下水口置入结晶器内完成水口的更换过程。托架的横截面为U形空腔体,内腔面与其承载的下水口部分的外部形状吻配。托架的开口主要是为了在将下水口送至结晶器后方便与下水口分离,由此在将下水口送入结晶器后即托架直立时,托架的开口位于上下水口结合部一侧。本实用新型结构设计简单、合理,较好地解决了将下水口置入结晶器的问题。

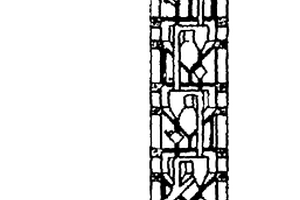

回转窑生料粉塔式双传热旋风换热器和收尘器 1053

 0

本实用新型涉及水泥干法生产空气动力热工设 备，一种利用窑尾余热，加热干生料粉，提高产量的旋 风换热器，和一种利用换热器废气，净化后烘干原料 的收尘器、除尘器，尤其是一种既能高产，又能稳产的 旋风换热器，和一种既能高效、又能稳定运行的旋风 收尘器、除尘器。因本实用新型解决了高温条件下，露 点粘结问题，构成了两个传热面。设备有组合性，改 变接管可成上述两种旋风，又可组成单双管，单双级， 串并联。可用于建材、耐火、冶金等。
