河南洛阳有色金属电冶金技术理论与应用

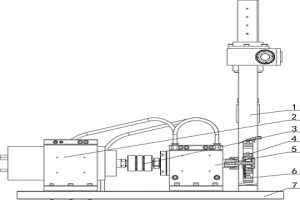

粉末冶金轴承中高速重载综合性能试验装置 844

 0

一种粉末冶金轴承中高速重载综合性能试验装置，涉及粉末冶金轴承测试领域，本实用新型通过在减震底板（7）上分别设置中高速驱动轴（2）、高刚性测试轴机构（5）和自动加载机构（1），可实现无级调速的高回转精度12000转每分钟的中高转速，提供精准、稳定的动态平衡负载；提供自适应的装卡形式，准确给予负载力；全模拟轴承使用环境的稳态无振动干扰的稳定测试环境；高重复性，高精度，高寿命，自冷却，易操作，易润滑等，本实用新型具有结构简单，使用方便等特点，适合大范围的推广和应用。

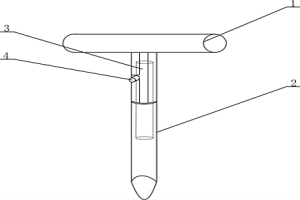

冶金用取样杆 834

 0

一种冶金用取样杆，涉及冶金辅助工具领域，由杆体和推杆构成，在杆体上设有手柄和推杆，推杆上设有推手；本实用新型实用性强，操作和使用起来都比较简单，不但能够快速、简便的取得样品，还能避免因磕碰带来的对取样杆的损害。

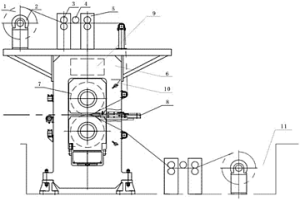

冶金结合复合铸轧设备的卷取装置 918

 0

本实用新型公开的一种冶金结合复合铸轧设备的卷取装置，包括固定在牌坊（6）上的铸扎机（7）和铸嘴装置（8），其特征是：还包括卷取机（2），所诉卷取机为一台或二台，其上卷有皮材-合金带材（1），该皮材-合金带材经导向及牵引机构直接导入铸扎机（7）前端的复合区，与铸嘴装置（8）送入的芯材-液态基材表面接触，通过铸轧机轧辊连续轧制出冶金结合的金属复合板带。解决了现有铸轧设备体积大、投资成本高、复合工艺复杂，生产周期长，复合界面不能达到冶金结合的问题，使复合板带的结合界面之间实现冶金结合，达到缩短生产周期，减少生产工序、提高生产效率、降低生产成本、保证产品后期加工质量的目的。

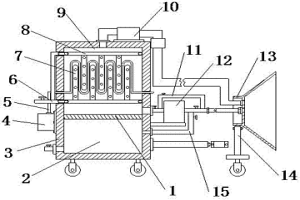

便于冶金设备降温的装置 775

 0

本发明公开了一种便于冶金设备降温的装置，包括分隔板、第二腔体、罐体、制冷器、冷气管、进水管、漏孔管、圆环管、第一腔体、吸风机、U型管、抽水泵、锥形斗盖、撑杆和L型管。本发明结构合理，便于将常温的自来水将至零度，有利于吸收冶金炉内较多的热量，改变了用常温自来水直接对冶金炉进行降温的方式，有利于对汽化的水蒸汽进行吸收冷凝成液体，增强了抽水泵一体多用的功能，达到喷水降温以及抽取降温后冶金炉内灌入液体的效果，通过制冷器将产生的冷气经冷气管传递到第一腔体内，使第一腔体内的温度达到零度，通过漏孔管上开设有多个小漏孔，使得自来水呈细线状从漏孔管喷出，有利于常温自来水快速降温。

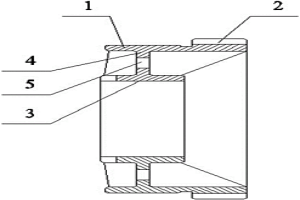

新型有色冶金炉齿圈 974

 0

本实用新型涉及一种新型有色冶金炉齿圈，包括滚圈本体、齿圈本体、固定圈和连接环，固定圈套设在有色冶金炉炉体上，所述滚圈本体通过连接环设置在固定圈的外部，且连接环分别与滚圈本体和固定圈垂直连接，齿圈本体与滚圈本体的一端浇铸为一体，连接环上设有通孔；本实用新型提供的新型有色冶金炉齿圈，将齿圈和滚圈设为一体结构铸造，可节约毛坯和加工成本，保证使用寿命；且简化了加工工序，加工质量得到保证。

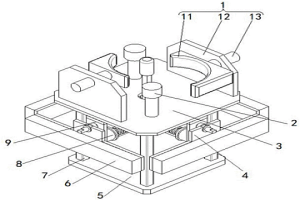

粉末冶金模具的分离工装 667

 0

本实用新型公开了一种粉末冶金模具的分离工装，包括底座支架板，底座支架板的上表面设置有支撑柱，支撑柱的上表面设置有卡紧装置安装板，卡紧装置安装板上表面设置有卡紧装置，所述卡紧装置安装板通过连接卡块固定连接有顶起支座板，顶起支座板固定连接有顶起装置，所述顶起装置包括旋转杆、旋转套、顶起连接杆、锥形头、球形顶头、球形顶头连接轴和轴套，所述旋转套卡接在顶起支座板的卡槽内，旋转杆与旋转套螺纹连接且穿过顶起支座板设置，本粉末冶金模具的分离工装通过卡紧装置对带有产品的模具进行固定锁紧，在顶起装置的作用下，有效的使模具与产品进行分离，弹性辅助支撑轴可以对带有产品的模具起到支撑的作用。

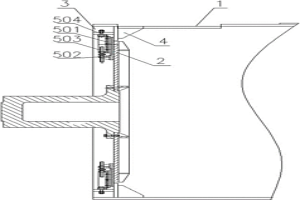

有色冶金炉炉体大头车加工工装 1023

 0

本实用新型涉及一种有色冶金炉炉体大头车加工工装，该工装包括过度盘、连接座和调节机构，所述连接座的一端与炉体固定连接，另一端通过调节机构与过度盘连接，连接座和调节机构有多组，且沿过度盘圆周方向均匀排布；所述的调节机构设有U形连接件和L形支架，L形支架的一侧与过度盘固定连接，且另一侧的伸出端通过双头螺杆与U形连接件的一端连接，U形连接件的另一端与连接座固定连接；本实用新型提供的有色冶金炉炉体大头车加工工装，通过在过度盘外侧连接多个相同高度的连接座，且连接座通过可调节长度的连接件与过度盘连接，此工装适用于不同直径的炉体，大大节省了加工成本。

冶金尾渣中镍铬金属的回收方法 862

 0

一种冶金尾渣中镍铬金属回收方法，经干法或湿法处理后的含有镍铬金属的冶金尾渣经半自磨机研磨、筛分机筛选、螺旋输送机分级后，小颗粒物进入磁选系统分选，大颗粒物进入球磨机进一步的研磨，研磨完成后，实现渣与金属的剥离，之后，金属与渣的混合物作为提纯物料依次进入提纯机和提纯机，进行分段提纯，回收其中的金属，提纯后的杂质进入磁选系统磁选，磁选后的渣浆经浓缩、脱水、烘干，即可完成回收操作。本方法可以有效提高镍铬金属的回收率，解决了大规模冶金尾渣中镍铬金属的回收问题。

不锈钢铝双金属复合板带的冶金复合工艺 745

 0

本发明公开的不锈钢与铝合金双金属板带的冶金复合工艺是将铝锭完全熔化为铝液后，经静置炉静置、在线除气、过滤后流入复合区，并在复合区域用热风对轧辊和不锈钢板带进行连续除湿，使轧辊与不锈钢带在复合时的温度保持在150-300℃，并由铸轧机连续将不锈钢板带与铝液轧制出冶金复合的不锈钢铝双金属复合板带。这种方法在复合时不锈钢和铝带不会产生水汽和形成氧化，避免了水分子凝结在不锈钢铝复合界面形成水泡，保证了产品的后期加工质量。通过在铝液中加入0.2-0.5%铝钛硼丝，促使不锈钢铝两种金属分子达到冶金结合。彻底解决了后期深加工时开裂、断裂、分层、脱落等现象，使成品率能达到80%以上，降低生产成本。

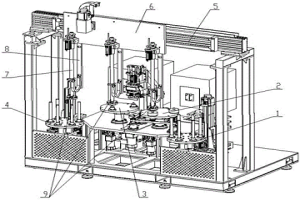

用于粉末冶金正时齿轮热处理的连续上下料装置 660

 0

一种用于粉末冶金正时齿轮热处理的连续上下料装置，包括机架，机架上依次安装有上料盘、外齿工位转盘、键工位转盘和下料盘，上料盘、外齿工位转盘、键工位转盘和下料盘上分别设有多个用于放置粉末冶金正时齿轮的柱状工位；机架上还设有桁架平移机构，桁架平移机构能够沿着上料盘至下料盘的方向进行水平往复运动，桁架平移机构上安装有三个竖直伸缩机构，三个竖直伸缩机构的底端分别安装有电磁铁，竖直伸缩机构之间的水平距离满足能够使三个电磁铁对上料盘、外齿工位转盘和键工位转盘上分别放置的三个粉末冶金正时齿轮同时进行吸附，并且能够使三个电磁铁对外齿工位转盘、键工位转盘和下料盘上分别放置的三个粉末冶金正时齿轮同时进行吸附。

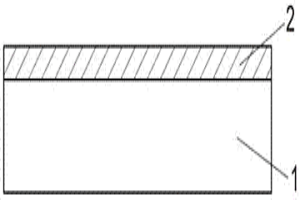

冶金结合铜铝复合板制作的滑触线滑线 969

 0

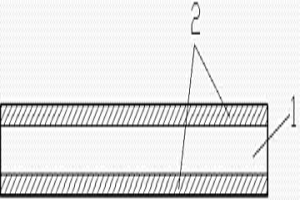

一种冶金结合铜铝复合板制作的滑触线滑线，包括铜箔和基板，所述的基板为铝板，铜箔冶金结合在基板上。所述的铜箔冶金结合在所述铝板的单面或双面上。滑触线滑线宽度为10~40mm、厚度为1~8mm。采用冶金结合铜铝复合板制作的滑触线滑线，由于基板为铝板，铜箔是冶金结合在基板上，这样就有效降低了单位体积的总量，同时大大降低了生产成本，且冶金结合不会出现分层、脱离的现象，结合强度≥100Mpa，满足了滑触线滑线的使用过程中反复滑动摩擦和导电的技术要求。

冶金结合铜铝复合板制作的铜板画 873

 0

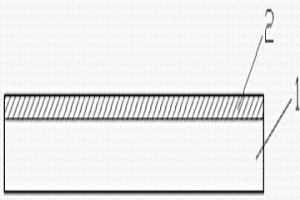

一种冶金结合铜铝复合板制作的铜板画，包括铜箔和基板，所述的基板为铝板，铜箔冶金结合在基板上，所述铜箔上具有铜版画。由于采用冶金结合铜铝复合板制作铜板画，有效降低了单位体积的总量，同时大大降低了生产成本，且冶金结合不会出现分层、脱离的现象，结合强度≥100Mpa，满足了铜板画的制作过程中腐蚀液腐蚀或直接用针或刀刻的工艺要求，所制成的冶金结合铜铝复合板铜板画力学性能好，折弯时铜铝不分层、不脱离，180度折弯不裂边，产品质量稳定，板画制作效果等同于纯铜板制作的铜版画，利于长久保存。

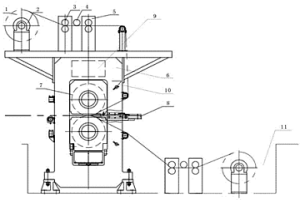

连续铸轧的铝铝冶金结合复合板带的生产工艺及设备 671

 0

本发明公开的种连续铸轧的铝铝冶金结合复合板带的生产工艺，其特征是：其包括以下步骤：将芯材熔化为铝液后，经静置炉静置、在线除气、过滤后经流槽流入复合区；在铸轧设备上设置有用于卷皮材的卷取机，复合时，卷取机上的皮材直接进入复合区与芯材（铝液）表面接触，再通过铸轧机连续轧制出冶金结合的铝铝复合板带。解决了现有铝铝铝合金复合板带复合工艺复杂，周期长，成本高、复合界面不能达到冶金结合的问题，使铝铝冶金结合复合板带的结合界面之间实现冶金结合，达到缩短生产周期，减少生产工序、提高效率、降低生产成本、提高产品质量的目的。

新型粉末冶金材料 838

 0

新型粉末冶金材料，其组分及各组分的质量份数为：铁80‑85份，镍2‑4份，钛2‑4份，锑3‑5份，硅2‑3份，铝1‑2份，石墨5‑6份。本发明提出的粉末冶金材料，采用普通的烧结工序也能够维持烧结体的密度。同时加入锑，提高粉末冶金材料的强度、耐磨性和耐蚀性，并且降低生产成本。

铜铝双金属复合电子框架板带材的冶金复合工艺 1016

 0

本发明公开的一种铜铝双金属复合电子框架板带的冶金复合工艺，将铝锭完全熔化为铝液后，经静置炉静置、在线除气、过滤后流入复合区，并在复合区域用热风对电子框架板和轧辊进行连续除湿，使轧辊与电子框架板带在复合时的温度保持在150-200℃，并由铸轧机将电子框架板带与铝液轧制出冶金复合的铜铝双金属复合板带。本发明在复合时，铜铝两种金属表面不会产生水汽和形成氧化，避免了水分子凝结在铜铝复合界面形成水泡，保证了产品的后期加工质量。通过在铝液中加入0.2-0.5%铝钛硼丝，促使铜铝两种金属分子达到冶金结合。彻底解决了后期深加工时开裂、断裂、分层、脱落等现象，使成品率能达到85-97%以上，降低生产成本。广泛应用于牌号为TPO/H65/c19210/c19400/Lc7025的电子引线框架。

铜铝冶金结合的铜门 1057

 0

本实用新型公开的铜铝冶金结合的铜门包括铝基板和铜箔，所述的铝基板为铝板，铜箔冶金结合在铝基板的表面。采用冶金结合的铜铝复合材料制作铜门，其结合强度≥100Mpa。所制成的铜铝复合板表面光洁，水平面铜铝形成一个平面，没有错落。生产过程中折弯、钻孔、冲孔、攻丝、做旧、上漆等加工时不易出现开裂脱离等现象，保证了铜门的成品率和产品的质量。由于铜箔厚度仅为铜门料厚度的5%~20%，有效降低了耗铜量，由此降低了生产成本。

冶金球团粘接剂及采用该粘接剂压制球团的工艺 630

 0

本发明涉及一种能达到冶炼要求强度的冶金球团粘接剂以及能提高冶金球团制品合格率、简化工艺和降低成本的采用该粘接剂压制球团制品的工艺。包括下列各原料:蓝钒1.435公斤、红帆0.5公斤、硅酸钠221公斤、水110.5公斤加热混合均匀;425#普通水泥按冶金原料的3-8%添加,成为冶金球团粘接剂。将冶金原料和425#普通水泥定量给料在搅拌机中混合,比例为1∶0.03-0.08,在混合好的原料中喷洒其余的粘接剂原料,其比例是添加425#普通水泥量的3-8%,最后在压球机中压制成球团,养护干燥后,即可入炉使用。具有粘接成本低、球团强度高、经济实用的优点,能将不同的冶金废料特别是铁精粉与煤粉粘接在一起压制成型并满足冶炼要求的冶金球团。

用于测定粉末冶金轴承中高速重载摩擦系数的装置 1037

 0

一种用于测定粉末冶金轴承中高速重载摩擦系数的装置，涉及粉末冶金轴承重载环境测试领域，本实用新型通过将竖直导向杆（3）的下端分别连接施力轴承座（9），在施力顶座（1）下方基座的上面设有步进电缸（5），卡具（8）套接在试验机测试轴上，在卡具的端部设有压杆（13），所述压杆的下方设有测力传感器（10），能够充分适应产品级粉末冶金轴承的特性，能够快速、准确测定产品级粉末冶金轴承的实际应用摩擦系数，对于使用者，能帮助使用者真实了解自己的产品级轴承的摩擦性能，快速调整技术方案，解决开发周期长、数据不真实的问题等，本实用新型具有结构简单，使用方便等特点，适合大范围的推广和应用。

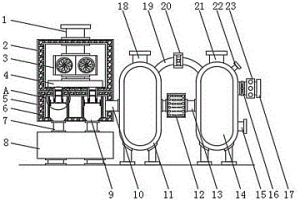

冶金废气回收利用制酸设备 984

 0

本实用新型公开了一种冶金废气回收利用制酸设备，包括能量回收箱、除尘箱、净化喷淋塔和制酸塔。有益效果：本实用新型设置能够通过汽轮发电机回收利用冶金废气中的高温能量，且能够利用冶金废气中的能量使清洁刷上下往复运动，自动对除尘滤袋上的积累的灰尘进行清理，从而更加充分的利用了冶金废气中包含的能量，无需单独为除尘器连通电路，节约电力能源的同时，也能够在不影响冶金废气制酸的同时使除尘滤袋保持高效率除尘，进而提高了冶金废气回收利用制酸设备的制酸效率，同时能够对仍含有少量酸性气体的冶金废气经尾气净化器净化后再通过废气出口排出，从而大大提高了冶金废气回收利用制酸设备对冶金废气的回收利用率，也更加环保。

硫酸处理金精矿粉的冶金新方法 640

 0

一种硫酸处理金精矿粉的新方法，无需焙烧处 理，采用硫酸溶液10-20％，按照固液比1∶1，常温 下，浸出四小时，然后再结合其它液氯化法或氰化法， 根据金精矿粉含硫化物或其它杂质的具体情况进行 联合工艺处理，其方法回收率高，成本低，尤其对于硫 化物大于1％以上的难处理金精矿，本方法更显出其 优越性。

微波冶金窑车用刚玉‑氧氮化硅复合耐火材料 683

 0

本发明公开了一种低电磁波吸收率，优异的透波性，高温体积稳定性好，抗热震性好，抗侵蚀优良的微波冶金窑车用刚玉‑氮氧化硅复合耐火材料及其制备方法。原始料为：刚玉骨料、刚玉细粉、SiO2粉、Si粉，采用压制成型方法成型，在N2气氛下通过原位氮化反应烧结制备得到。本发明所述的刚玉‑氮氧化硅复合耐火材料的主晶相为刚玉和氮氧化硅，同时在基质中有少量的β‑Si3N4、β‑Sialon和O′‑Sialon，体积密度在3.0g/cm3以上，常温耐压强度：170‑190MPa，常温抗折强度：25‑30MPa，介电损耗角正切：0.0014‑0.0033，具有良好的透波性。

微波冶金窑车用方镁石‑氧氮化硅复合耐火材料 577

 0

本发明公开了一种低电磁波吸收率，优异的透波性，高温体积稳定性好，抗热震性好，抗侵蚀优良的微波冶金窑车用方镁石‑氮氧化硅复合耐火材料及其制备方法。原始料的加入重量份数为：镁砂骨料65‑70份、镁砂细粉15‑23份、SiO2微粉2‑6份、Si粉10‑15份，结合剂加入量为原始料总重量的3‑6%。本发明性能如下：体积密度2.8‑2.95g/cm3，常温耐压强度：80‑120MPa，常温抗折强度：15‑25MPa，1400℃时热态抗折强度在5‑10MPa左右，按照YB/T376.1‑1995标准1100℃‑水冷次数为10‑20次，常温介电常数：8‑11，具有良好的抗侵蚀性。

微波冶金窑车用莫来石‑氧氮化硅复合耐火材料 622

 0

本发明公开了一种低电磁波吸收率，优异的透波性，高温体积稳定性好，抗热震性好，抗侵蚀优良的微波冶金窑车用莫来石‑氮氧化硅复合耐火材料及其制备方法。原始料为：莫来石骨料和细粉、SiO2微粉、Si粉，采用压制成型方法成型，在N2气氛下通过原位氮化反应烧结制备得到。本发明所述的莫来石‑氧氮化硅复合耐火材料的主晶相为莫来石和氧氮化硅，同时在基质中有少量的β‑Si3N4、β‑Sialon和O′‑Sialon，体积密度在2.5‑3.0g/cm3之间，常温耐压强度：100‑130MPa，常温抗折强度：15‑30MPa，1400℃时热态抗折强度在10‑20MPa左右，具有良好的透波性。

粉末冶金用装粉系统及粉末冶金用装粉真空罐 620

 0

本实用新型属于粉末冶金领域，具体涉及一种粉末冶金用装粉系统及粉末冶金用装粉真空罐，本实用新型提供的粉末冶金用装粉系统，通过将模具设置在辅助转动装置上，采用自动送粉装置不断向模具中输送金属粉末，由于模具在辅助转动装置上持续转动，使得从自动送粉装置中落下的金属粉末均匀分布在模具中，避免金属粉末成堆落下；另一方面，模具在旋转的同时，采用设置在模具一侧的自动敲打机构对模具侧壁进行敲打，为模具中的粉末提供震荡力，既能够使刚落入模具中的金属粉末具有均匀分布在模具中，还可消除金属粉末之间的间隙，保证整个模具中的金属粉末密度一致。

闪速炉、奥斯曼特炉进口冶金炉国产化耐火浇注料 891

 0

本发明属于工业窑炉耐火材料。提出的闪速炉、奥斯曼特炉进口冶金炉国产化耐火浇注料其组分和配比量(Wt%)为:作为骨料的高铝质和刚玉质颗粒料60-80;其中,高铝质颗粒料与刚玉质颗粒料的比例为60～80∶40～20;高铝质、刚玉质混合粉体10～30;结合剂为复合铝酸盐水泥、Si-Al超细粉和三聚磷酸钠,加入量5～10,加强成分为合金纤维,加入量为1～5。本发明耐火浇注料主要应用于进口工业窑炉的耐火材料国产化而开发,其主要性能均优于进口同类耐火材料且有良好的价格性能比。经工业试验,用于进口闪速炉贫化炉顶,贫化区表面平整,内外均无明显缺损塌陷,状况良好,用于奥斯曼特冶金炉试验炉顶完好无损,状况良好。
