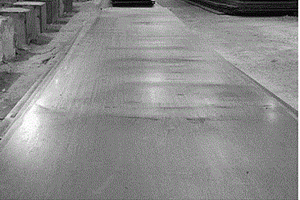

P91钢板的加热轧制方法 777

 0

本发明属于冶金技术领域，涉及一种P91钢板的加热轧制方法，其包括加热、轧制工序；所述加热工序采用低温焖钢及四阶段渐进式的加热工艺，所述轧制工序采用抢温轧制工艺；所述的低温焖钢步骤为钢锭装炉温度≤200℃，装炉后焖钢时间8～10h。本发明通过加热、轧制工艺的控制，减少了钢板在轧制过程中炸裂的现象，提高了钢板的成型性能，降低了生产成本。所得钢板表面质量良好，且性能稳定，屈服强度≥560MPa，抗拉强度≥680MPa，冲击功≥120J。

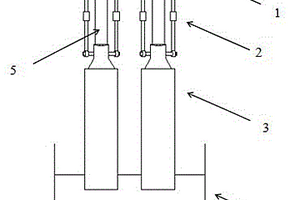

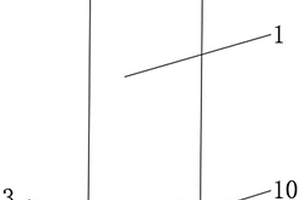

抽锭式板坯电渣炉用自耗电极固定装置 854

 0

本实用新型涉及一种抽锭式板坯电渣炉用自耗电极固定装置，属于冶金行业电渣炉生产设备技术领域。技术方案是：导电铜管（5）的上端固定在升降平台（1）上，导电铜管（5）的下端连接在自耗电极（3）的假电极（10）上，在导电铜管（5）的两侧分别设置一个金属吊杆（2），两个金属吊杆（2）的上端分别通过固定螺母（6）固定在升降平台（1）上，两个金属吊杆（2）的下端分别通过卡环（8）卡紧在连接杆（9）两端，所述连接杆（9）穿过自耗电极（3）的假电极（10）且固定在假电极（10）上，整体为对称布置。本实用新型的有益效果是：能够承受一部分自耗电极的重量，减少导电铜管承受的重量，降低了导电铜管断裂和结晶器被击穿的可能性。

焦炉煤气高效预热装置 586

 0

本实用新型公开了一种焦炉煤气高效预热装置，涉及冶金与化工技术领域，包括筒体和箱体，所述筒体的上表面和下表面分别固定连接有上级挡板和下级挡板，所述上级挡板的上表面一侧开设有盖板，所述上级挡板的上表面另一侧固定连接有排气斗，所述箱体的内侧壁固定连接有隔板。该焦炉煤气高效预热装置，通过固定板和抽拉盒的设置，使该焦炉煤气高效预热装置具备了收集杂质的效果，从而起到了便于收集杂质和便于清理杂质的作用，通过储水池、喷火枪、缠绕管和筒体的配合设置，在使用的过程中可以通过喷火枪对储水池内的水进行加热，之后将加热后的水循环流入筒体内，进而起到了快速预热筒体的作用，达到了提高预热效率的目的。

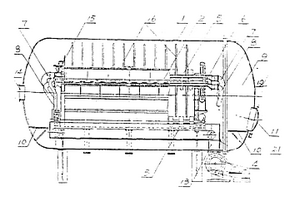

带刮板卸料闸门的正压连续过滤机 869

 0

本实用新型公开了一种在洗选精煤中用于脱水的带有刮板卸料闸门的正压连续过滤机,它由压力容器及安装在压力容器内部的过滤机、刮板运输机和带有刮板卸料的轮叶式排料闸门组成。工作时,在压力容器内部施以2.5bar的工作压力,使得压力容器的煤浆在正压作用下脱水,得到压滤后的精煤含水量在18%以下,较现有设备所滤煤含水量在30%左右有明显的经济效益,该设备也可用在冶金、矿山等行业的矿砂、泥浆脱水作业上。

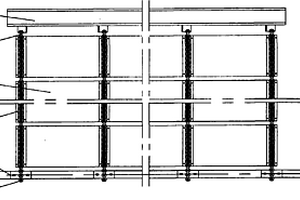

电收尘器 981

 0

本实用新型公开了一种电收尘器,涉及高温烟气除尘设备,为解决沉淀极板高温变形的问题而设计。该电收尘器内部具有至少一个电场,各电场的阳极组合电极包括悬吊梁,在各电场的所述悬吊梁下,通过柔性连接,悬挂有至少两块沉淀极板。本实用新型电收尘器可应用于铸造、矿山、水泥、电力、化工、冶金等行业粉尘污染的治理。

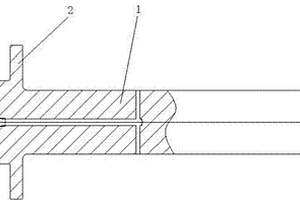

改进的双边剪磁力对中装置导向柱 913

 0

一种改进的双边剪磁力对中装置导向柱，属于冶金钢铁行业剪切线设备技术领域，用于提高导向柱的结构强度，避免升降液压缸损坏而停产检修，其技术方案是：它由柱体和法兰盘组成，它的柱体和法兰盘为一体结构，法兰盘上设有多个连接螺孔。本实用新型将原有的导向柱分体式结构，改成为整体结构，大大增加了导向柱的结构强度，使用周期有效延长。本实用新型简单易行，提高了设备作业率，还极大地降低了职工劳动强度，磁力对中装置的使用周期由原来的3个月提高到现在的一年半，不仅节约了大量的备件费用及检修费用，而且改造成本低廉。

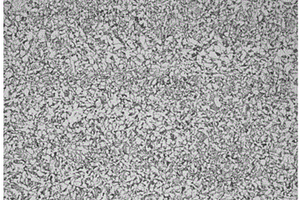

大厚度高强耐热钢板及其生产方法 710

 0

本发明公开了一种大厚度高强耐热钢板及其生产方法，属于冶金技术领域。钢板的化学成分及质量百分含量为：C：0.16～0.19%，Si：≤0.55%，Mn：1.55～1.65%，P≤0.020%，S≤0.008%，Alt：0.020～0.052%，Nb：0.03～0.04%，Mo：0.08～0.10%，V：0.035～0.060%，余量为Fe和不可避免的杂质。其生产方法包括钢坯加热、控制轧制和热处理工序；所述热处理工序采用正火工艺，正火温度为910～920℃。本发明钢板为珠光体和铁素体的复合组织，晶粒度为8.0～10.0级，钢板热强性及冲击韧性良好，且工序简单、生产成本低。

高强韧性临氢压力容器用钢板及其生产方法 614

 0

本发明公开了一种高强韧性临氢压力容器用钢板及其生产方法，属于冶金技术领域。钢板化学成分组成及其质量百分含量为：C：0.08‑0.12%，Si：0.50‑0.65%，Mn：0.40‑0.65%，P≤0.007%，S≤0.004%，Cr：1.00‑1.20%，Mo：0.45‑0.60%，Ni：0.10‑0.20%，Al：0.025‑0.040%，余量为Fe和不可避免的杂质；生产方法包括炼钢、连铸、轧钢及热处理工序。本发明对炼钢成分进行优化，采用低C及低合金元素Cr、Mo成分设计，炼钢过程中严格控制Al含量，采用两阶段控轧及轧后ACC水冷、热处理工艺，所得钢板强度指标及冲击韧性良好，钢板的探伤及性能稳定。

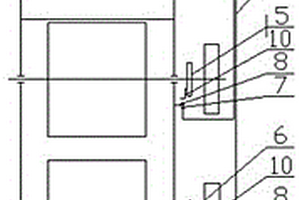

防止四辊破碎机堵料装置 651

 0

本实用新型涉及一种防止四辊破碎机堵料装置，属于冶金行业炼铁烧结四辊破碎机设备技术领域。本实用新型的技术方案是：反射条支架（10）安装在四辊破碎机的被动辊二上链轮（5）及被动辊四上链轮（6）上；光电开关（7）安装在光电开关固定支架（8）上，光电开关固定支架（8）焊接在四辊破碎机被动辊二上链轮（5）及被动辊四上链轮（6）的链轮附近处，光电开关（7）发射口位置与反射条（9）的位置相匹配。本实用新型的有益效果是：当四辊破碎机因故障停机时，光电开关同步发出信号，相关运行设备自动停运，停止上料皮带机上料，有效防止四辊破碎机的堵料。

高炉十字测温枪快速更换装置 617

 0

本实用新型涉及一种高炉十字测温枪快速更换装置，属于冶金行业高炉设备技术领域。技术方案是：包含吊架（1）、配重块（2）、U型卡（3）、安全销（4）、吊鼻（6）和吊架法兰（8），所述吊架（1）的一端设有吊鼻（6）和吊架法兰（8），吊架（1）的另一端设有配重块（2），所述配重块（2）通过U型卡（3）和安全销（4）固定在吊架（1）上。更换高炉十字测温枪时，将吊架一端的吊架法兰与十字测温枪的法兰固定连接，利用天车通过吊架上的吊鼻将高炉十字测温枪和吊架一起平衡吊装即可。本实用新型的有益效果是：有效克服了十字测温枪吊装平衡的难题，避免了斜拉歪拽和挤伤碰伤等安全隐患，为十字测温枪的顺利更换提供技术保障。

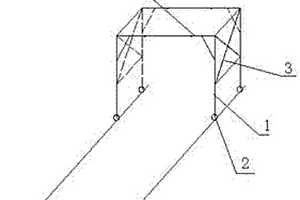

高炉矿槽称量斗更换专用吊具 935

 0

本实用新型涉及一种高炉矿槽称量斗更换专用吊具，属于冶金行业高炉矿槽称量斗更换设备技术领域。技术方案是：包含门型架（1）、行走轮（2）、连接梁（3）和吊鼻（4），两个平行布置的门型架（1）通过连接梁（3）固定连接，构成吊架（5），所述吊架为框架结构，吊架（5）上设有多个对称布置的吊鼻（4），吊架（5）的下方设有行走轮（2）。本实用新型的有益效果是：在确保正常生产和人、机安全的前提条件下，有效克服了现场作业空间的局限性，解决了作业时斜拉歪拽、平移困难等问题，安全可靠，为称量斗的顺利更换提供了技术保障。

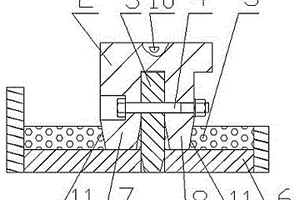

烧结机导料箱顶帽 1004

 0

本实用新型涉及一种烧结机导料箱顶帽，属于冶金行业炼铁烧结机导料箱设备技术领域。技术方案是：顶帽本体（2）设置在导料箱内，所述顶帽本体（2）的下半部设有一个凹槽（9），底座（3）固定在导料箱箱底（6）上，底座（3）设置在顶帽本体（2）的凹槽（9）内，顶帽本体（2）和底座（3）通过固定螺栓（4）固定连接在一起；凹槽（9）将顶帽本体（2）的下半部分割成左右两部分，左半部（7）和右半部（8）的底部为上大下小的锥形，左半部（7）和右半部（8）的底部靠近导料箱箱底（6）；顶帽本体（2）的顶部设有撬杠支撑槽（10）。本实用新型的有益效果是：能够实现顶帽的快速更换，减少工人的劳动强度，缩短烧结机的停机时间。

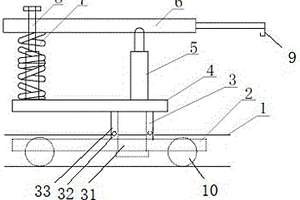

天车大车运行机构车轮拆卸工具 613

 0

本实用新型涉及一种天车大车运行机构车轮拆卸工具，属于冶金行业天车车轮拆卸工具设备技术领域。技术方案是：底板（2）通过滚轮（10）设置在滑道（1）上，旋转轴（3）由中心轴（31）、轴承（32）和轴套（33）组合而成，中心轴（31）的上端固定在旋转板（4）上，中心轴（31）的下端贯穿底板（2），轴套（33）与底板（2）固定在一起；液压升降缸（5）和辅助杆（8）分别固定在旋转板（4）上，横臂（6）的一端连接在液压升降缸（5）的活塞杆上，横臂（6）的另一端固定在辅助杆（8）上，横臂（6）靠近液压升降缸（5）活塞杆的一端设有挂钩（9）。本实用新型的有益效果是：能便捷、高效、安全的对天车大车运行机构车轮进行拆卸安装。

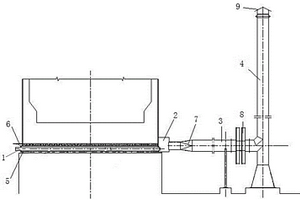

铁合金电炉炉底自然风冷装置 1024

 0

本实用新型属于冶金设备领域，尤其涉及一种与铁合金电炉配合使用的铁合金电炉炉底自然风冷装置，包括水平铺设的风冷管、集气箱、水平焊接管和烟囱，所述的风冷管的数量不少于一根，风冷管的一端为开口，所述的开口伸出到炉体外部，风冷管的另一端与设置在炉体外部的集气箱相连通，所述的集气箱的一端焊接在炉体外部，集气箱的另一端通过水平焊接管与烟囱相连通，本装置在达到温和冷却的同时，节省了轴流风机设备的成本投入和电能投入，起到了安全、节能的效果；另外本装置起到了良好的冷却效果，大大提高了铁合金电炉炉底的冷却强度，降低了铁水及其他杂质对炉衬材料的化学侵蚀和渗透，提高了铁合金电炉的使用寿命。

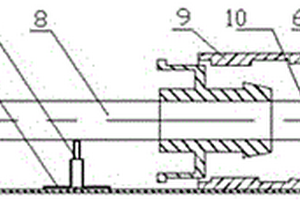

四辊破碎机辊皮快速更换的专用装置 1060

 0

本实用新型涉及一种四辊破碎机辊皮快速更换的专用装置，属于冶金行业炼铁烧结四辊破碎机辊皮更换设备技术领域。技术方案是：支撑板（2）固定在底板（13）上，托板（3）固定在支撑板（2）上，压力机（5）置于托板（3）上，辊皮（9）套装在四辊破碎机主轴（8）上，辊皮（9）设有辊皮轴向挡板（10）和辊皮径向挡块（14），所述辊皮轴向挡板（10）和辊皮径向挡块（14）分别固定在底板（13）上，四辊破碎机主轴（8）通过移动支撑架（7）固定在底板（13）上，四辊破碎机主轴（8）的一端与压力机（5）连接。本实用新型的有益效果是：四辊破碎机辊皮可在现场更换，大大缩短了四辊破碎机的停机时间，降低了烧结矿的生产成本。

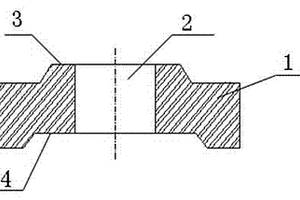

电炉偏心底式出钢口的座砖 751

 0

本实用新型涉及一种电炉偏心底式出钢口的座砖,属于冶金行业出钢口耐火材料技术领域。技术方案是包含座砖体和设置在座砖体中心的座砖孔,座砖体一面上围绕座砖孔呈凸起的公口结构,座砖体另一面上围绕座砖孔呈凹陷的母口结构,整个座砖体为圆形结构。本实用新型的有益效果:圆形座砖受热时应力比较均匀,可有效防止座砖碎裂及出现上浮的现象,增加了座砖与管砖之间的紧固间隙后,采用紧固料进行浇注,可有效避免座砖与管砖耐材受热膨胀及热应力所产生的相互挤压作用,从而延长使用寿命,极大地提高了电炉的生产功效,并且降低了出钢口座砖修补的频次和劳动强度。

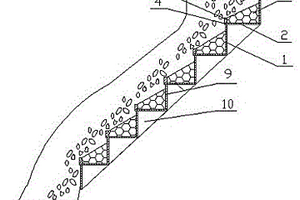

烧结矿防磨阶梯状下料装置 835

 0

本实用新型涉及一种烧结矿防磨阶梯状下料装置，属于冶金行业烧结机烧结矿排放技术领域。技术方案是：包含挡料板（3）和多级台阶，每级台阶均由阶梯立面和阶梯平面组成，所述阶梯立面和阶梯平面垂直布置，挡料板（3）固定在每级台阶靠近阶梯立面的阶梯平面上，挡料板（3）与上一级台阶中的阶梯立面构成积存烧结矿的槽体（5）；所述每级台阶中的阶梯平面相对于阶梯立面具有一个凸出的外沿（4）；所述挡料板（3）固定在阶梯平面的外沿（4）上。本实用新型的有益效果是：可以减少烧结矿对阶梯的磨损，阶梯状下料装置的更换周期由6‑8个月延长到18个月以上，大大延长了阶梯状下料装置的使用寿命，降低了炼铁生产成本。

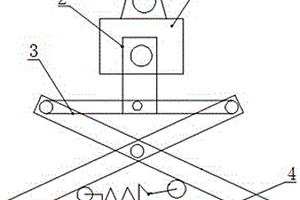

热处理加热炉出钢吊具 814

 0

本实用新型涉及一种热处理加热炉出钢吊具，属于冶金行业热处理加热炉出钢吊具设备技术领域。技术方案是：导向连杆（2）的一端固定在吊梁（1）上，导向连杆（2）的另一端固定在横杆（31）的中间，夹钳杆一（32）和夹钳杆二（33）交叉布置，夹钳杆一（32）和夹钳杆二（33）的中间铰接在一起，夹钳杆一（32）和夹钳杆二（33）的一端分别与横杆（31）的两端铰接，夹钳杆一（32）和夹钳杆二（33）的另一端均设有一个向内侧弯曲的托钩，夹钳杆一（32）和夹钳杆二（33）之间设有回位弹簧（35）。本实用新型的有益效果是：能够对加热后高温钢坯或物料进行吊运，结构简单，使用方便，可靠性强，便于维护和安装，拆装方便。

探伤用固定滑块 719

 0

本实用新型涉及一种探伤用固定滑块，属于冶金行业探伤设备技术领域。技术方案是：固定滑块为阶梯圆柱形，固定滑块上部的直径小于固定滑块下部的直径，固定滑块设有中心孔（5），固定滑块上部相对的两侧分别设有一个固定丝扣（1），固定滑块下部相对应的两侧分别设有一个耳轴（3），固定滑块的下部设有进水孔（2a）和与进水孔（2a）连通的出水孔（2b），固定滑块的底面上围绕着中心孔（5）设有一圈刮水槽（4），所述刮水槽（4）的圆周方向上均匀布置四个耐磨块（6）。本实用新型的有益效果是：能够确保在探伤时不受钢板表面氧化铁皮的影响，也不会出现偏斜磨损，保证探伤结果的准确性。

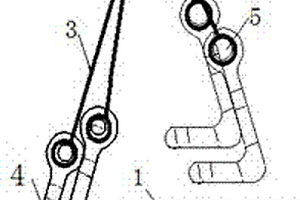

高温钢板专用吊具 1047

 0

本实用新型涉及一种高温钢板专用吊具，属于冶金行业中厚板生产辅助设备技术领域。技术方案是：包含两组结构相同的吊钩，两组结构相同的吊钩通过钢丝绳（3）和销轴连接，每组吊钩都包含两个结构相同的钩子（4），所述钩子（4）包含两个L型吊钩片（6）、吊挂孔（5）和垫块（7），两个L型吊钩片（6）平行布置，两个L型吊钩片（6）之间通过垫块（7）固定连接，每一个L型吊钩片（6）上均设有一个吊挂孔（5），所述L型吊钩片（6）的内角为60度。本实用新型的有益效果是：能够实现600℃~950℃的高温钢板的吊运，满足对钢板热处理的要求，安装过程简单、快捷，可靠性强，维护成本低。

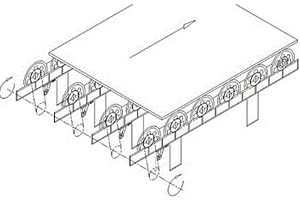

辊盘式冷床上料装置 834

 0

本实用新型涉及一种辊盘式冷床上料装置，属于冶金行业轧钢热处理设备技术领域。包括：多排滚轮并排布置构成辊盘，每排滚轮均包含多个轮子，每个轮子设置在一根转轴上，转轴通过两个关节轴承和轴承座设置在滚轮箱体上，转轴的一端设有主动链轮，转轴的另一端设有从动链轮，所述轮子设置在滚轮箱体的内部，主动链轮和从动链轮设置在滚轮箱体的外部，每排滚轮中的主动链轮和从动链轮均通过链条传动连接；减速电机与主传动轴驱动连接，主传动轴上设有传动轴链轮，传动轴链轮与多排滚轮中的主动链轮传动连接。本实用新型的有益效果是：方便主动链轮之间的链条和从动链轮之间的链条的安装和维护；使两个关节轴承受力均匀；方便注油，延长轴承使用寿命。

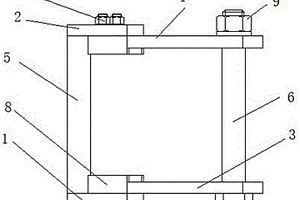

装配式的高炉开口机挂钩座 628

 0

本实用新型涉及一种装配式的高炉开口机挂钩座，属于冶金行业高炉开口机维护技术领域。技术方案是：座体一（1）的一侧设有与连接板（5）相匹配的两个卡槽（10），座体一（1）的另一侧设有与座臂一（3）相配合的两个限位挡板（8），座体二（2）和座体一（1）上下布置，两块连接板（5）的上下两端分别固定在座体一（1）和座体二（2）的两个卡槽（10）上；座臂一（3）和座臂二（4）的一端分别通过连接螺栓（7）与座体一（1）和座体二（2）相连接，座臂一（3）和座臂二（4）的另一端通过横担（6）相连接。本实用新型的有益效果是：可以轻松的实现拆装，避免影响铁口泥套的修复，为开口机的高效作业提供保障。

抽屉式下料仓收口固定装置 791

 0

本实用新型涉及一种抽屉式下料仓收口固定装置，属于冶金行业物料存储设备技术领域。技术方案是：下料仓收口（6）为方形结构，下料仓收口（6）的一个侧面上设有抽屉拉手（8），下料仓收口（6）的另外三个侧面上分别设有一个升降耳板（7），每个升降耳板（7）上均设有一个悬挂机构，所述悬挂机构包含固定板（1）、吊臂（3）、定位螺栓（4）和支撑板（5），支撑板（5）通过定位螺栓（4）固定在升降耳板（7）上，吊臂（3）的一端固定在支撑板（5）上，吊臂（3）的另一端固定在固定板（1）上。本实用新型的有益效果是：可以轻松解决在线下料仓收口混凝土内预置固定螺栓损坏，无法进行正常更换的难题；而且更换下料仓收口方便快捷。

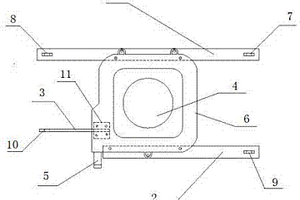

高炉上料闸更换专用吊具 764

 0

本实用新型涉及一种高炉上料闸更换专用吊具，属于冶金行业高炉辅助设备技术领域。技术方案是：连接法兰（6）固定在上料闸（4）上，所述连接法兰（6）呈方形结构，横梁一（1）的两端分别设有吊耳一（7）和吊耳二（8）吊耳，横梁一（1）的中部与连接法兰（6）的一边连接，横梁二（2）的一端与横梁一（1）对应的连接法兰（6）的另一边连接，横梁二（2）的另一端设有吊耳三（9），横梁三（3）的一端与连接法兰（6）连接，横梁三（3）的另一端设有吊耳四（10），横梁一（1）、横梁二（2）和横梁三（3）平行布置。本实用新型的有益效果是：解决了作业时斜拉歪拽、平移困难等问题，安全可靠，为上料闸的顺利更换提供了技术保障。

高炉开口机调角液压缸防护罩 1037

 0

本实用新型涉及一种高炉开口机调角液压缸防护罩，属于冶金行业高炉开口机调角缸防护设备技术领域。技术方案是：所述护罩本体（4）为阶梯圆筒形，护罩本体（4）的外表面涂覆隔热漆，护罩本体（4）套在活塞杆（1）上，护罩本体（4）直径较大的一端与缸筒前端盖（7）和缸筒法兰（8）相连接，护罩本体（4）直径较小的一端设有压盖（2），护罩本体（4）直径较小的一端与活塞杆（1）之间设有石墨盘根（3），缸筒前端盖（7）与活塞杆（1）之间设有防尘封（5）和V型组合封（6），所述V型组合封（6）靠近液压缸缸筒。本实用新型的有益效果是：能够有效保护调角液压缸前端盖内的密封，延长调角液压缸的使用寿命。

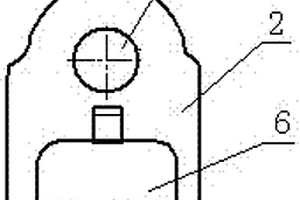

钢轨专用吊具 721

 0

本实用新型涉及一种钢轨专用吊具，属于钢轨吊具设备技术领域。技术方案是：包含吊孔（1）、主板一（2）、主板二（3）、侧板一（4）、侧板二（5）和钢轨套挂孔（6），主板一（2）上分别设有吊孔（1）和钢轨套挂孔（6），所述吊孔（1）和钢轨孔（6）上下布置，主板二（3）的结构和主板一（2）的结构相同，主板一（2）和主板二（3）平行布置，主板一（2）和主板二（3）之间通过连接板固定连接，主板一（2）和主板二（3）的外侧分别设有对称布置的侧板一（4）和侧板二（5）。本实用新型的有益效果是：可以使用不同厚度的钢板切割、焊接而成，结构简单，制作使用方便，具有防滑、防脱功能，安全可靠，广泛应用于冶金、建筑等行业。

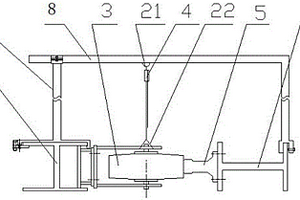

环冷机侧辊更换专用吊架 609

 0

本实用新型涉及一种环冷机侧辊更换专用吊架，属于冶金行业环冷机设备检修技术领域。技术方案是：左支架立柱（7）的上端设有卡箍（17）和卡箍螺栓（18），左支架立柱（7）的下端固定在左支架底板（9）上，左侧档板（10）和右侧档板（11）分别固定在左支架底板（9）的两端，靠近左侧档板（10）的左支架底板（9）上还设有与左支架底板（9）平行布置的活动档板（14）；吊环（21）固定在右支架水平横梁（23）上，右支架卡板（19）固定在右支架立柱（24）的下端，左支架立柱（7）的上端固定在右支架水平横梁（23）上。本实用新型的有益效果是：能够安全、快速的实现环冷机侧辊的更换，大大缩短了环冷机的检修时间，提高了烧结机的产量。

矫直机辊系旋转接头连接结构 888

 0

本实用新型涉及一种矫直机辊系旋转接头连接结构，属于冶金行业辊矫直机冷却设备技术领域。技术方案是：包含工作辊（1）、法兰管（2）、进水管（3）、尼龙套（4）、法兰（5）、紧固螺栓（6）、金属软管（7）和回水管（8），法兰管（2）固定在工作辊（1）的端部，工作辊（1）内部为空心结构，工作辊（1）内部设有金属软管（7），进水管（3）穿过法兰管（2）与金属软管（7）连接，回水管（8）套在进水管（3）上，回水管（8）和进水管（3）之间设有尼龙套（4），回水管（8）上设有法兰（5）。本实用新型的有益效果是：提高矫直机辊系冷却效果，延长矫直机辊系在线使用寿命。避免工作辊变形，出现卡阻，造成钢板辊印和瓢曲等质量缺陷。

防爆有线对讲机 594

 0

本实用新型属于一种防爆有线对讲机,主机包括音频放大器新部分,铃流放大器LX部分,铃流发生器LL部分,音乐铃YL部分,分机的隔爆通气部分用粉末冶金制成,外壳用铝合金材料制作。作为通话联络工具用于具有爆炸性混合物环境中十分适宜。尤其是用于地上与地下,洞内与洞外的通话联络效果更佳。与传统的防爆电话机相比,该防爆对讲机具有体积小、重量轻、操作方便、声音洪亮等优点,在20米内可听清对讲话音。因此可广泛用于油库、煤矿、化工企业,也可兼作普通场所的生产调度和指挥工具之用。

电渣型热作模具钢板的生产方法 621

 0

一种电渣型热作模具钢板的生产方法，属于冶金技术领域。其包括冶炼、模铸、电渣重熔、加热、轧制、退火工序；所述冶炼工序，钢水经电炉冶炼、LF炉精炼，当温度达到1650℃时转入VD炉真空处理；钢水的化学成分及质量百分含量为C：0.30～0.43%，Si：0.80～1.20%，Mn：0.30～0.60%，P≤0.025%，S≤0.005%，Cr：4.00～5.50%，Mo：1.20～2.50%，V：0.40～1.10%，Al：0.015～0.045%，余量为Fe和不可避免的杂质；电渣重熔工序采用五元渣系，平均重熔速度16～25kg/min。本发明增加电渣重熔工序，轧后钢板性能具有更好的各向同性。
