云南曲靖有色金属冶金技术理论与应用

加压脱除硫酸锌溶液镁离子的方法及其装置 1020

 0

本发明公开一种加压脱除硫酸锌溶液镁离子的方法及其装置，属于有色冶金领域，本发明将含镁(Mg2+12-65g/L)硫酸锌溶液加入到压力罐体中，利用加压装置将压强提高至0.5-4.5MPa；将硫酸溶液温度提高到120-250℃；加入硫酸镁晶种后，保持温度在120-250℃，进行浓缩沉降0.5-6小时，使硫酸锌溶液镁离子进行有效脱除，保持湿法锌冶金过程镁离子的平衡。本发明在不改变现有湿法炼锌流程的情况下，在湿法炼锌过程中将溶液中镁离子高效脱除，避免产出中和沉锌渣，同时，本发明还具有生产运行整体成本低、操作简便的优势。

高砷粗铅精炼造渣富集砷的方法 900

 0

本发明涉及一种高砷粗铅精炼造渣富集砷的方法，属于冶金领域，具体步骤为：将粗铅原料按照一定比例混合后装入熔铅锅，盖上环保收尘罩；升温熔化，在温度为330～340℃下进行压渣，温度到达340℃后进行搅拌；搅拌5～10min后，加入造渣剂进行搅拌造渣；搅拌造渣60～80min，温度不超过380℃，浮渣变动松散、不结块，呈灰黑色细粒状时停止搅拌；浮渣捞渣后进转炉处理，铅液泵入阳极浇铸锅处理。本发明通过对不同粗铅及含铅物料进行配比入锅、化料、造渣、捞渣作业，能将物料中砷更多地富集到浮渣中，同时确保铅阳极板的主品位控制在不低于98.5%及其含砷量不高于0.8%；有利于进一步降低电解后阳极泥中含砷量及提高铅阳极泥中银的火法精炼直收率。

酸浸渣搭配铅渣一釜三段氧压浸出锌的方法 959

 0

本发明涉及一种酸浸渣搭配铅渣一釜三段氧压浸出锌的方法，属于湿法冶金技术领域，本发明充分利用酸浸渣和铅渣的物料性质，采用一釜三段的高效处理工艺，对原料中的锌进行短流程浸出，并在一釜内分段连续实现酸浸渣浸出、铅渣氧化浸出及沉矾除铁。本发明为铅锌冶炼渣物料的联合处理提供新的思路，得到的氧压液含铁≤500mg/L，无需再单独除铁，回收锗铟后可直接并入主系统锌浸出流程；氧压渣锌≤2%，且90%以上的铁渣随氧压渣并入粗铅火法系统，充当冶炼熔剂使用，回收铅和银，最终通过水淬渣的形式生产水泥，实现锌冶炼湿法铁渣的无害化处置与利用。

清除氧化锌杂质的方法 1110

 0

本发明属于有色冶金化工工业技术领域，尤其是清除氧化锌杂质的方法，初级氧化锌粉采取湿法处理方法(化学法)和火法处理方法(物理法)相结合，将原料中含锌量8％-30％不等的锌金属还原回收得到锌金属含量42％-52％之间的低品质氧化锌，通过制粒提纯工艺技术，除去低品质氧化锌中的F、CI、S等杂质，使处理后的初级氧化锌颗粒中的Zn金属含量为60％-65％，回收利用含锌杂质物料提炼成Zn金属含量高的产品，变废为宝，实现资源循环利用，增加经济效益，减少了对环境的污染。

高效简化处理含锗锌浸渣的方法 925

 0

本发明涉及一种高效且简化处理含锗锌浸出渣的方法，属于湿法冶金综合回收领域，本发明包括以下步骤：1）含锗锌浸出渣的磨矿；2）I级低酸加压浸出；3）II级加压深度浸出；4）浸出渣浆化洗涤；5）中和还原。本发明同时实现了含锗锌浸出渣中锌、锗等有价金属的高效浸出和铁的高效同步沉淀；锌、锗浸出率分别达98%、85%以上，产出有利于富集分离锗的低酸、低铁浸出液；铁与铅、银一起富集于铅银铁渣中，铅银铁渣中的铁做为火法炼铅造渣熔剂最终稳定固化于炉渣或铅富集过程的窑渣中，实现其由杂质向炼铅原料的转变。

高砷铅锌烟尘硫酸浸出时抑制砷化氢气体的方法 843

 0

本发明涉及一种铅还原炉产出的高砷铅锌烟尘硫酸浸出时抑制砷化氢气体的方法，属于有色金属冶金技术领域。本发明通过在还原炉上升段设置二次风口，并连续鼓入空气且控制烟气中氧气含量，使挥发的砷、铅、锌等金属蒸汽氧化，以控制烟尘中的金属单质量；将高砷铅锌烟尘用清水调浆后，只进行一段弱酸浸出，并控制加入的稀酸浓度、浸出过程及终点pH值，浸出矿浆液固分离后，滤液回收锌，滤渣返强化熔炼炉回收铅。本发明方法可使高砷铅锌烟尘中砷、锌等氧化完全，收尘脱硫尾气NOx含量符合排放标准，可防止烟尘中被金属氧化物包裹的少量金属单质与浸出的砷形成高浓度砷化氢气体逸出，滤渣Zn≤8.00％，锌、铅分离好。

可伸缩溜槽 729

 0

本实用新型涉及一种可伸缩溜槽，属于冶金生产设备领域，本实用新型包括熔锌炉、轴承、转动轴、上溜槽支撑架、上溜槽、电动推杆支撑架、电动推杆、电动小车、伸缩溜槽，万向轮，二层平台，1#合金炉，一层平台，2#合金炉；所述熔炼炉底部开设有放锌口；上溜槽与伸缩溜槽平行设置，伸缩溜槽在电动推杆的带动下可沿上溜槽延长线方向伸缩；上溜槽在电动下车的带动下可以转动轴为中心互相运动，从而实现溜槽在1#合金炉和2#合金炉之间的转动；本实用新型，用一个溜槽可以满足向两台合金炉溜送锌液的需求，且在溜送锌液后，只需要收缩溜槽，即可进行合金炉的倾倒，占用空间较少，且操作简单，且有效节省了人力。

天然气喷枪 992

 0

本发明提供了一种天然气喷枪，属于冶炼设备技术领域，所述的天然气喷枪包括富氧喷枪、天然气喷枪、富氧空气管、天然气管和电磁切断阀。本发明设置天然气喷枪，采用天然气作为还原剂和燃料，同时设置富氧喷枪，通入富氧强化熔炼，碳量排放低，会影响环境，而且不会产生大量冶金渣。而且，该喷枪采用天然气作为还原剂和燃料，含灰分较低，不会挤占炉床，床能力高。采用天然气作为还原剂和燃料，气体不会堵塞喷枪，维修大大降低，无需要增加制备系统，减少投资。本发明适用于清洁能源的还原剂和燃料的供送。

实验室生产锌镁铝合金的方法 934

 0

本发明涉及一种实验室生产锌镁铝合金的方法，属于冶金技术领域，本发明将锌片:铝锭:镁锭按照重量比90:（1～12）:（4～15）比例配料；将称量好锌片加入无芯工频感应电炉中，500～520℃熔化1～3h，锌片全部熔化；再加入称量好铝锭，无芯工频感应电炉升温至520～560℃熔炼0.2～0.5h，铝锭完全熔化。无芯工频感应电炉内熔体表面通入惰性气体，温度控制在560～600℃，再加入镁，搅拌0.5～1.5h将镁全部熔化；将温度保持在560～600℃，熔炼20～60分钟；合金锭模在惰性气体保护下，合金液直接倾倒入合金锭模中，并进行打渣，完成浇铸。该工艺操作简单，流程短，容易控制，能够生产合格的锌镁铝合金。

高效脱除氧化锌烟尘中氟氯杂质的方法 996

 0

本发明属于冶金技术领域，具体涉及一种高效脱除氧化锌烟尘中氟氯杂质的方法；所述的高效脱除氧化锌烟尘中氟氯杂质的方法包括以下步骤：1）氧化熔炼；2）还原挥发；3）炉渣排放；本发明酸浸渣经过氧化熔炼之后，能够从熔炼阶段脱除氧化锌烟尘中的氟、氯和硫等杂质，能够有效的脱除氧化锌烟尘中的氟和氯，降低氧化锌烟尘处理成本，节约能源，达到环境友好、资源综合利用的目的，在熔炼阶段加速酸浸渣的熔化；将氟、氯等杂质有效脱出的同时降低锌等有价金属的挥发；挥发室内呈还原性气氛，产生大量的CO，保持较强的还原性，有利于提高铅、锌的挥发效率，提高有价金属的回收。

奥斯麦特炉喷枪管 1099

 0

本实用新型涉及一种奥斯麦特炉喷枪管，属于冶金设备技术领域，本实用新型包括同心套管、喷枪出口和旋流器；所述的同心套管包括外层的套筒风管、中间层的燃烧空气管和中心的粉煤管；所述的喷枪出口位于喷枪管右侧；所述的旋流器包括中心管和叶片，叶片固定在中心管外壁上，且叶片的旋转角度为55度至70度，中心管套装在粉煤管上将旋流器固定；旋流器与喷枪出口的最短距离为800mm至1200mm。本实用新型通过对旋流器旋流叶片角度及安装位置的调整，可使经过旋流器的风的流向改变，强化了风对熔池的搅动，加速了富氧顶吹熔炼炉熔池内的冶金反应，可避免熔炼池下部冻结影响喷枪的使用寿命，并且结构简单、易操作、气流阻力小。

从含锗浸出液中制备高品位锗精矿的方法 782

 0

本发明涉及一种从含锗浸出液中制备高品位锗精矿的方法，属于湿法冶金技术领域，具体步骤为：将含锗浸出液pH值调至2.0~3.5，在50~70℃温度条件下，加入酸度为5.0~10.0g/L的单宁酸溶液，搅拌15~20min，过滤得到1号单宁锗渣；采用硫酸溶液对所述的1号单宁锗渣进行2~4段逆流洗涤，过滤得到2号单宁锗渣；将所述的2号单宁锗渣在80~100℃温度条件下，干燥4~8h，得到3号单宁锗渣；将所述的3号单宁锗渣在450~600℃温度条件下，焙烧3～5h，制得黑色的锗精矿。本发明方法可制得高品位的锗精矿，锗的回收率85.0%以上，锗精矿含锗>35.0%、含砷<1.0%；本发明方法优化了传统的工艺过程，流程简单，锗回收率高，易于操作，便于工业化生产。

粉状物料分配器 873

 0

本实用新型涉及一种粉状物料分配器，属于火法冶金技术中粉状物料输送过程中的分配技术领域，所述的粉状物料分配器主要包括由螺丝、垫片、手轮、调节板、主轴构成的调节机构，由调节支座与锁紧螺栓构成的锁紧机构，由轴承座Ⅰ、轴承座Ⅱ以及上底座与下底座构成的支撑机构；本实用新型安装在斗式提升机与双排链埋刮板输送机之间的溜槽中，将斗式提升机落下的粉状物料进行调节分配，使物料相对均匀地落入理刮板输送机双排链刮板中，杜绝了埋刮板输送机左右刮板的物料输送量差别过大，减少了埋刮板输送机的故障率，保证了双排链刮板左右物料量基本相同，避免造成左右刮板链条受力严重不均，确保了刮板输送机正常运行。

铅锭自动全浸控温冷却装置 931

 0

本实用新型涉及一种铅锭自动全浸控温冷却装置，属于火法冶金设备技术领域。该装置含有铅锭码垛装置、吹水系统、测温系统、冷却槽、单向阀、集水槽、水泵、冷却液输送管道和冷却塔装置，吹水系统、位于冷却槽的上方，其中冷却槽与冷却塔通过冷却液输送管道连接，冷却液输送管道连接装有一个单向阀，冷却槽上侧部通过管道连接集水槽，集水槽与冷却塔通过冷却液输送管道连接，冷却液输送管道装有水泵，冷却槽中的冷却液通过水泵、冷却塔及冷却液输送管道完成冷却液的闭路循环。铅锭全浸控温冷却装置通过水泵、冷却塔及冷却液输送管道完成冷却液闭路循环，达到控温的目的，本实用新型具有操作控制简单、性能可靠、运行稳定性高等显著优点。

新型码垛铅锭输送装置 706

 0

本发明涉及一种新型码垛铅锭输送装置，属于火法冶金设备技术领域，所述的新型码垛铅锭输送装置主要包括矩形码垛升降台机构、输送链条、双轴承座从动链轮、轨道、电机减速机、减速机链轮、主动链轮、传动链条、机架、主动轴、从动轴、CB控制器、触摸屏；本发明根据国家1#电铅锭尺寸标准制作矩形码垛升降台机构，矩形码垛升降台机构码垛五层铅锭后直接落至输送链条上，由电机减速机带动输送链条转动，并通过CB控制铅锭固定行走一定距离，使码垛铅锭传送至打包位置，便于职工打包；本发明具有结构紧凑、自动化程度高、操作简单、性能可靠、便于实施等显著优点，更为重要的是提高了电铅锭的打包外形质量，并且可以多个工位并行动作、连续作业。

用烟化炉直接吹炼低品位氧化铅锌原矿的方法 1124

 0

本发明涉及一种用烟化炉直接吹炼低品位氧化铅锌原矿的方法，属于火法冶金技术领域，本发明利用烟化炉直接吹炼氧化铅锌原矿，原料无需制团制粒，可直接入炉；冶炼过程除去排放时间约20min/炉停止进料外，可连续生产，处理量大，床能力高；采取留热料操作，排放结束时留有热料提供热源，能耗低，产生的烟气有完善的回收处理系统，环保效果好；本发明通过控制合理的温度和还原气氛，可有效富集回收矿物中的铅锌锗银等有价金属，废渣含锌降至2.5%以下，含铅降至1%以下，金属回收率高。本发明可直接有效回收原矿中有价金属，具有工艺简单，处理量大、金属回收率高、生产成本低，环保效果好等特点，极具经济价值，推广应用价值极高。

电铅锭全自动码层输送防刮痕校正推锭装置 758

 0

本发明公开一种电铅锭全自动码层输送防刮痕校正推锭装置，属火法冶金设备技术领域。整套装置控制系统由PLC可编程控制器与触摸屏组成，实现铅锭输送链条行走、推锭延时控制、推锭动作行程控制、铅锭数量统计、码层完成信号输出并有手动自动切换操作。所述铅锭拖轮由多套滚轮组成。所述防偏挡轮安装高度低于铅锭挂耳下部。该装置通过对电铅锭水平位置的校正，能够解决直线铸锭机连续作业的问题，对电铅锭浇铸所产生的能耗得到一定下降。本发明电铅锭码层输送防刮痕校正推锭装置具有结构合理、创意新颖、自动化程度高、操作简单、性能可靠等显著优点。

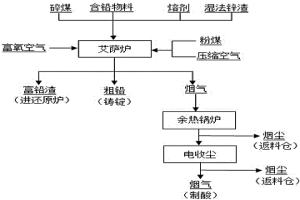

用富氧顶吹炼铅炉处理湿法锌渣的方法 722

 0

本发明涉及一种用富氧顶吹炼铅炉处理湿法锌渣的方法，属于火法冶金技术领域，本方法将锌系统产出的湿法锌渣加入富氧顶吹炼铅炉内，湿法锌渣中的有价金属富集在富铅渣中，经过还原炉进一步还原处理后进入烟化炉，降低了烟化炉处理湿法渣的作业负担，回收湿法锌渣中的硫，环保效果好；通过将有价金属富集在熔渣中，综合回收有价金属，本发明具有工艺简单、不需增加额外投资、可以有效解决酸浸渣堆占库存、提高有价金属回收率等优点。

处理艾萨炉下料口结瘤的方法 1089

 0

本发明涉及一种处理艾萨炉下料口结瘤的方法，属于火法冶金技术领域，本发明通过调整艾萨炉进料量、优化配料、调节炉顶负压、喷枪位置控制的技术方案，代替原有的机械振打的方法清理下料口结瘤，解决下料口结瘤清理时造成的炉顶漏水，提高清理效率及生产技术经济指标；同时，降低工人劳动强度，保障员工人身安全；本方法操作简单、容易控制、耗时短，可有效清除艾萨炉下料口结瘤，达到提高艾萨炉生产技术经济指标的目的。

富氧化锌原矿生产合金锌粉的方法和设备 900

 0

本发明是富氧化锌原矿生产合金锌粉的方法和设备,用富氧化锌原矿加石灰、无烟煤按一定的配比作入炉原料,经过多膛炉焙烧,得到焙砂,再使其进入电炉熔炼,焙砂中的氧化锌在高温、强还原气氛下还原成锌蒸汽,再使其进入冷凝系统,进行快速冷凝,又经过螺旋输送器出粉,得到合金锌粉。本方法流程短、见效快,锌粉粒度细、活性强、反应速度快、置换能力强、净化时间短,完全适应湿法冶金净化除杂质的要求。

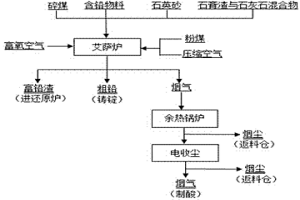

用富氧顶吹炼铅炉处理含重金属石膏渣的方法 875

 0

本发明涉及一种用富氧顶吹炼铅炉处理含重金属石膏渣的方法，属于火法冶金技术领域，本发明将含重金属石膏渣与石灰石按一定比例混合后，作为熔剂加入富氧顶吹炼铅炉内进行熔炼，使重金属富集在渣中，从而实现了渣中重金属的回收，解决了石膏渣的堆存问题，并且减少了石灰石在冶炼过程中的用量，本发明为含重金属石膏渣无害化处理提供了经济、有效的处理方法，同时本发明工艺简单，充分利用现有工艺，无额外处理成本。

用烟化炉处理锌湿法冶炼净化渣的方法 990

 0

本发明涉及一种用烟化炉处理锌湿法冶炼净化渣的方法，属于火法冶金技术领域，本发明将热态铅冶炼弃渣加入烟化炉后，定量加入锌湿法冶炼净化渣；通入氧气，在1200~1300℃温度下连续用粉煤吹炼；当三次风口发白时关闭氧气阀门，三次风口发黄时取样，熔渣含锌≤2.5%时，降低粉煤用量至4t/h，提温10‑25min后，进行放渣作业；熔炼过程中，含氧化锌烟尘的烟气经余热回收、表冷降温、布袋收尘后送脱硫系统。本方法将锌湿法冶炼净化渣加入烟化炉内，用富氧空气进行无害化处理，钴渣中的钴、镍等杂质由水淬渣进行无害化开路，解决了锌湿法冶炼净化渣堆存及锌湿法冶炼杂质开路的问题，达到了综合回收有价金属、危废渣无害化处理、锌湿法冶炼过程杂质无害化开路的目的。

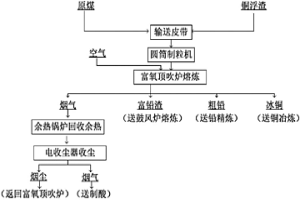

用富氧顶吹炉处理铜浮渣的方法 956

 0

一种用富氧顶吹炉处理铜浮渣的方法，属于火法冶金技术领域。采用连续进料，间断放渣、铅的方式。1）铜浮渣20～30t/h、原煤1.5～2.5t/h连续加入富氧顶吹炉内熔炼；2）在750～900℃温度下冶炼2～3小时，使铜浮渣中的金属形态铅与铜分离，而后升温至1000～1200℃温度下再冶炼2.5～3.5小时，铜浮渣中的金属铅及化合态铅都被熔炼进入粗铅，铜则进入冰铜实现铜、铅分离；3）煤量降至0.5～1t/h，澄清分离0.5～1.5小时后，停煤从铅口放出粗铅和冰铜，连续熔炼两个炉次后再进行放渣，烟气经过余热回收、收尘后与其它SO2烟气混合送往制酸。本发明处理量大，金属回收率高，仅用原煤作为燃料和还原剂，生产成本低，已产业化应用。

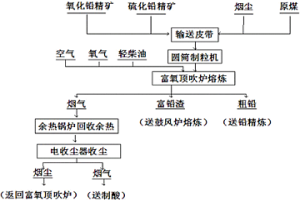

用富氧顶吹炉处理氧化铅精矿的方法 1051

 0

本发明涉及一种用富氧顶吹炉处理氧化铅精矿的方法，属于火法冶金技术领域。包括以下步骤：1）将氧化铅精矿、硫化铅精矿、烟尘和原煤按照一定比例配料，连续加入富氧顶吹炉内熔炼；2）通过调节富氧空气、富氧浓度和给煤量来控制炉内气氛及熔池温度，连续熔炼氧化铅精矿；3）在700～850℃温度下冶炼1～2小时，完成碳酸铅分解、氧化铅与硫化铅交互反应，而后升温至900～1050℃温度下再冶炼2～3小时，获得金属铅；4）煤量降至0.5～0.8t/h，澄清分离0.5～1小时后，停止进煤，从渣口放出富铅渣，继续熔炼0.5～1.5小时再从铅口放出粗铅，烟气经过余热回收、收尘后送往制酸。本发明具有工艺简单，可连续处理，生产成本低，环保效果好等特点。

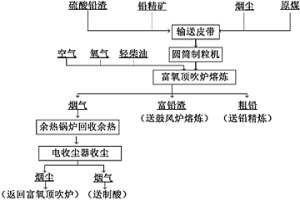

用富氧顶吹炉处理硫酸铅渣的方法 793

 0

一种用富氧顶吹炉处理硫酸铅渣的方法，属于火法冶金技术领域。包括以下步骤：1）将硫酸铅渣、铅精矿、烟尘和原煤按照一定比例配料，连续加入富氧顶吹炉内熔炼；2）通过调节富氧空气、富氧浓度和给煤量来控制炉内气氛及熔池温度，除去放渣和放铅的时间段，连续熔炼硫酸铅渣；3）在650～850℃温度下冶炼1～2小时，完成硫酸铅渣分解、硫化铅与硫酸铅交互反应，而后升温至900～1100℃温度下再冶炼2～3小时，获得金属铅；4）煤量降至0.5～1t/h，澄清分离0.5～1.5小时后，停硫酸铅渣及煤，从渣口放出富铅渣，继续熔炼1～2小时再从铅口放出粗铅，烟气经过余热回收、收尘后送往制酸。本发明具有处理量大，工艺简单，生产成本低等特点。

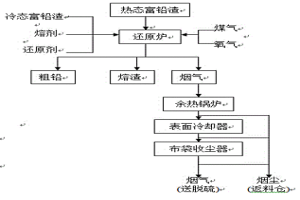

用热渣侧吹还原炉处理冷态富铅渣的方法 852

 0

本发明涉及一种用热渣侧吹还原炉处理冷态富铅渣的方法，属于火法冶金技术领域。包括以下步骤：1）加入热态富铅70~90t，冷态富铅渣3~6t/h，石灰石1.5~2.5t/h，铁焙砂3~4t/h，焦丁2~3t/h，碎煤0.8~1.6t/h；2）富铅渣加入过程中，虹吸口铅液面高度上升，达到铅液流淌高度后进行放铅铸锭作业；3)每炉加锌焙砂3~10t，石灰石2.2~3.5t，铁焙砂3~6t，焦丁2~3.5t，碎煤2.5~4t；控制煤气流量3200～3600Nm3/h，氧气流量950~1200Nm3/h，熔池温度1100~1300℃，炉内负压-20～-40pa；4)富铅渣加入完毕，在1000~1250℃下连续加入碎煤冶炼1～2h，通过探渣棒观察熔渣含铅≤2.2%后，提温0.5h进行放渣作业；5）熔炼过程中，烟气经余热回收、收尘后送脱硫系统。本发明具有工艺简单、充分利用现有工艺、有效解决冷态富铅渣堆占库存、提高有价金属回收率等特点。

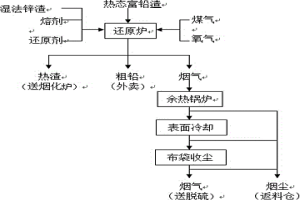

用热渣侧吹还原炉处理锌湿法冶炼渣的方法 816

 0

本发明涉及一种用热渣侧吹还原炉处理锌湿法冶炼渣的方法，属于火法冶金技术领域。包括以下步骤：1）将热态富铅渣加入还原炉70~90t，同时将湿法锌渣按1~3t/h，石灰石1.5~2.5t/h，铁焙砂3~4t/h，焦丁2~3t/h，碎煤0.8~1.6t/h加入；2）富铅渣加入过程中，虹吸口铅液面高度上升，达到铅液流淌高度进行放铅铸锭作业；3)每炉加入锌焙砂2~7t，石灰石2.2~3.5t，铁焙砂3~6t，焦丁2~3.5t，碎煤2.5~4t；控制煤气流量3200~3600Nm3/h，氧气流量950~1200Nm3/h，熔池温度1100~1300℃，炉内负压-20~-40pa；4）富铅渣加入完毕，在1000~1250℃下连续加入碎煤冶炼1～2h，判断熔渣含铅≤2.2%，提温0.5h后进行放渣作业。5）熔炼过程中，烟气经余热回收、收尘后送脱硫系统。本发明具有工艺简单、生产成本低、有效解决酸浸渣堆占库存、提高有价金属回收率等特点。

硫酸盐性质的铋渣火法回收铋的工艺 962

 0

本发明涉及一种硫酸盐性质的铋渣火法回收铋的工艺，属有色金属冶金火法技术领域。本发明先将铋渣、纯碱按重量100 : 7～10的比例混合均匀，加入到转炉内，控制炉内温度900～1100℃进行化料并发生熔炼反应，铋渣中的SO42-与纯碱反应生成稳定的Na2SO4，以抑制SO2气体产生；待物料熔化完毕之后，加入入炉铋渣重量3～6％的无烟煤，将熔炼过程中释放的Bi2O3和PbO还原成单质铋、铅，利用铋、铅比重大的特点，与渣沉降分离产出粗铋合金，进一步精炼得到精铋。本发明采用火法工艺处理硫酸盐性质的铋渣，工艺简单，流程短，铋的回收率高，可实现SO2达标排放，解决了环保问题。

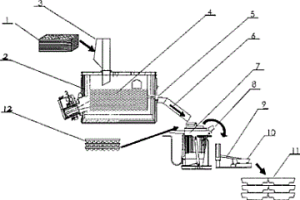

生产锌合金的组合冶金炉及锌合金的组合生产方法 813

 0

一种生产锌合金的组合冶金炉及锌合金的组合生产方法,包括一台有芯工频感应电炉(2)和至少两台带倾倒装置(13)的无芯工频感应电炉(7),在有芯工频感应电炉的出液口(5)和无芯工频感应电炉的进液口(14)之间连接有可转换溜槽(6),对应无芯工频感应电炉的浇口(8)设置有浇铸机构(9)。生产方法是通过可转换溜槽将在有芯工频感应电炉内熔化的锌液轮流注入各台无芯工频感应电炉内,与预先在无芯工频感应电炉内熔炼好的中间合金液混合,通过无芯工频感应电炉的电磁感应力实现无接触式熔体搅拌,制成锌合金液后浇注得到锌合金锭。本发明生产效率高、产能高、生产的锌合金质量好、能耗低且对炉体损害小。

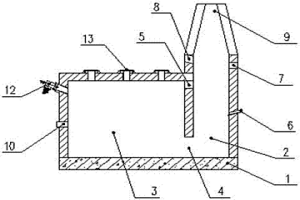

用于还原液态富铅渣生产粗铅的冶金炉 1071

 0

本实用新型涉及一种用于还原液态富铅渣生产粗铅的冶金炉，属于冶金技术领域；所述的用于还原液态富铅渣生产粗铅的冶金炉包括冶金炉本体、烟气口、鼓风口、热渣进料口、焦炭口、烟道、放渣口、虹吸口、烧嘴、预留口；所述冶金炉本体包括炉基、还原室、沉清分离室、熔渣口，炉基顶部设有还原室，还原室左侧的炉基上设有沉清分离室，还原室底部设有熔渣口，还原室与沉清分离室通过熔渣口相连通；本实用新型的还原室与沉清分离室分开，分别发挥不同的功能；富铅渣经过还原熔炼之后，产出大量粗铅和炉渣，同时，充分利用液态富铅渣的物理热；而沉清分离室使用烧嘴进行保温，粗铅和炉渣混合物在沉清分离室内得到沉清分离，有利于渣铅分离。
