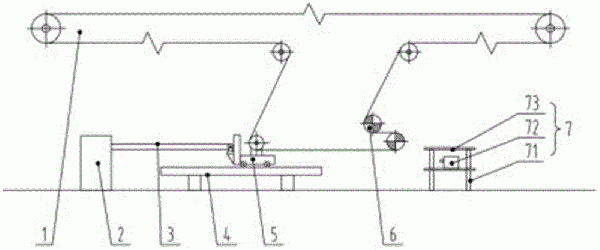

本实用新型公开了一种可伸缩带式输送机无基础储带仓装置,主要包括:张紧车、储带改向架、输送带、导轨装置、滑橇装置、水平导向装置和垂直导向装置,所述导轨装置设置在滑橇装置上;所述滑橇装置与所述导轨装置相互对应连接设置;所述水平导向装置与张紧车连接设置;所述垂直导向装置与张紧车连接设置。本实用新型提供的可伸缩带式输送机无基础储带仓装置,通过销轴及连杆将导轨装置、滑橇装置连成整体,从而使储带仓的静摩擦力可以克服输送带水平拉外力,使得整个可伸缩带式输送机储带仓装置实现了无基础快捷拆装结构。
本实用新型公开了一种用于带式输送机转弯装置的异型托辊,其包括壳体,轴和位于壳体两端的轴承配置。轴承配置是采用双支点各单向固定,其是由圆螺母,止动垫圈,密封外盖,O型圈,油封,轴承,内挡圈组成;轴承外圈与内挡圈接触;轴承内圈依靠密封外盖轴向定位,再通过圆螺母用止动垫圈与轴进行配合锁紧。本方案中轴承采用的是圆锥滚子轴承,其可以同时承受径向和轴向载荷,增强了承载能力;其次轴与密封外盖之间通过O型圈静密封,密封外盖与壳体之间通过油封实现动密封,可以起到防水防尘的作用,有效保护轴承;密封件均为标准件,可以避免非标件开模,减低成本。
本发明涉及机械技术领域。不间断运行条件下的带式输送机的换带方法,包括如下步骤:步骤一,通过夹紧装置对输送胶带需要截断区域的两端进行固定;步骤二,将拉紧装置复位,使输送胶带变得松弛,从输送滚筒组件处伸出输送胶带并截断;步骤三,将输送胶带的一端缠在卷带装置上,将输送胶带的另一端与放带装置上缠绕有的新输送胶带连接;步骤四,打开夹紧装置,同时开启带式输送机的电源、卷带装置的电源,在带式输送机运行的同时实现更换新胶带的操作;步骤五,待更换结束后,将新输送胶带的接头硫化连接,拉紧装置拉紧新的输送胶带,恢复整个带式输送机运行。本专利使得换带时间减少,流程简化,节约成本。
该实用新型公开了一种带式输送机故障模拟检测系统,包括:驱动装置,驱动装置用于提供不同工况的动力输出;带式输送机传动模拟装置,驱动装置与带式输送机传动模拟装置相连以驱动带式输送机传动模拟装置运转;加载装置,加载装置与驱动装置和带式输送机传动模拟装置相连,用于向驱动装置和带式输送机传动模拟装置施加模拟加载;信号采集装置,信号采集装置用于采集驱动装置、带式输送机传动模拟装置和加载装置的信号数据,并对采集的信号数据进行分析判断。根据本实用新型实施例的带式输送机故障模拟检测系统,能够分析诊断故障类型和故障程度,减少带式输送机不必要的停机检修时间,提高工作效率。
本实用新型公开了一种输送转向输送机,整机包括:可移动输送带组件、底架组件两大主要组件。其中,可移动输送带组件包括:盖板组件、小电机组件、传动组件、皮带组件、型材梁、拖链连接板、传感器安装板、皮带张紧板一、皮带张紧板二。底架组件,包括:型材架、拖链槽、拖链、光轴、光轴卡板、传感器感应板、齿条、台板。所述的可移动输送带组件固定在底架组件的光轴上,且整个组件可前后移动;所述的底架组件提供可移动输送带组件的运行的支撑。本实用新型克服了传统输送机被品转序过程中定位不精确的问题,满足狭长物品、柔性材料物品转向的需求,达到转向物品精准定位,为企业节省了人力成本,降低了工作人员的劳动强度。
本实用新型公开了一种用于层压板的具有对齐装置的转向输送机,其包括:机架、多个滚筒、第一对齐装置和皮带传送组件。滚筒的两端可转动地连接于机架,多个滚筒沿垂直轴向的水平方向相互平行设置,滚筒用于输送层压板。第一对齐装置固定于机架上并位于滚筒的传送方向上的一端,第一对齐装置用于沿滚筒的传送方向将层压板对齐。传送组件包括传送机构与皮带,传送机构驱动皮带转动,皮带位于多个滚筒之间,皮带的传送方向垂直于滚筒传动方向,皮带传送组件可升降的连接于机架,皮带升起时的高度高于滚筒的高度,皮带降下的高度低于滚筒的高度。本装置既能够实现层压板在运输过程中的换向,又能够在换向前将层压板相互对齐,避免影响后续的作业。
本实用新型公开了一种双向振动输送机,其技术方案要点是包括:底座,所述底座的顶面固定安装有若干个第一激振器,所述底座的顶面设置有第一传输块,所述第一传输块的两侧分别固定安装有若干个连接板,所述连接板与所述第一激振器的一端固定安装,所述底座的顶面固定安装有若干个第二激振器,所述第一传输块的底面设置有第二传输块;分选组件,所述分选组件设置在所述底座的顶面,用于对传输的物料进行分选双向输送,通过设置分选组件,能够需要传输的物料进行筛选,对其按照大小分为两种传输方向,分开传输,从而实现在传输的同时,对物料进行大小分选,避免将大小不一的物料进行传输前还要对其进行分选,减少工作人员的工作压力,提高实用性。
本实用新型实施例提供一种振动输送机末端挡料装置,包括:挡料件,挡料件具有用于对振动输送机末端的排水口进行遮挡的遮挡面;连动件,连动件的一端连接挡料件;挡位调节件,挡位调节件与连动件的另一端之间形成多个连接挡位,挡位调节件用于安装于振动输送机上;本实用新型基于挡位调节件与连动件之间形成的多个连接挡位,可控制挡料件对排水口的遮挡状态,不仅可控制挡料件将排水口完全遮挡,以杜绝振动输送机工作时在排水口出现漏料的问题,而且也可控制挡料件完全打开排水口,以确保在对振动输送机进行清洗保养时所产生污水的顺利排放。
本实用新型公开了一种具有智能调节功能的皮带输送机,包括皮带输送机本体,所述皮带输送机本体底部的右侧设置有调整箱,所述调整箱内腔底部的右侧固定连接有电机,所述电机的输出端固定连接有主动锥齿轮,所述主动锥齿轮的表面啮合有从动锥齿轮,所述从动锥齿轮的内腔固定连接有螺纹杆,所述螺纹杆的表面螺纹连接有螺纹套,所述螺纹套的两侧均固定连接有支撑板。本实用新型通过皮带输送机本体、调整箱、电机、主动锥齿轮、从动锥齿轮、螺纹杆、螺纹套、支撑板、顶升杆、清理箱、限位伸缩杆与毛刷的配合使用,能够快速的调整输送高度,并且能够对皮带输送机本体的表面进行清理,提高输送效率。
本实用新型涉及输送机技术领域,具体地说是一种皮带输送机托辊检测装置。一种皮带输送机托辊检测装置,所述检测装置包括小车框架、轨道轮、电机、控制装置、传感器模组、电池,所述小车框架的左右两侧分别设有车轮,所述小车框架的中部设有传感器模组,传感器模组的一侧设有电池,传感器模组的另一侧设有电机,电机的一侧设有控制装置,所述电机的转轴与轨道轮连接。本实用新型同现有技术相比,通过检测小车24小时不间断巡逻,节省劳动力成本,且机器检查更准确,在结合控制系统,通过手机实时监控方便快捷,太阳能电池环保,自动充电方便。
本实用新型公开了一种用于输送马卡龙的皮带输送机,涉及输送装置技术领域,本实用新型能解决现有的皮带输送机,不具备对粘在传送带上的食品污垢进行清理的功能,使得传送带很容易被污染的技术问题,通过在安装架底端一侧设置固定盒,固定盒内部设置除垢组件,设置的除垢组件与下层的输送带底面接触,当输送带移动时,除垢组件可将输送带上粘结的食品污垢刮掉;而通过在安装架中部底端设置安装框,安装框内设置刷洗组件,当除垢组件将食品污垢刮掉后,设置的刷洗组件可再次对输送带上污垢处进行刷洗,以将输送带上的污垢完全清除。
本实用新型属于输送机机械技术领域,具体是一种可以从顶部拆装维养托辊的皮带输送机转弯段,包括滑床、转弯段滑床、机架、托辊,滑床包括滑床一、滑床二,转弯段滑床包括转弯段滑床一、转弯段滑床二,两个机架之间依次设有滑床一、转弯段滑床一、转弯段滑床二、滑床二,滑床一、转弯段滑床一、转弯段滑床二、滑床二与两侧的机架之间采用螺栓连接,托辊安装在转弯段滑床的下方,托辊的两端与两侧的机架采用固定件转动连接。同现有技术相比,本实用新型通过将滑床拆分成多段的方式,实现从顶部拆卸维养托辊,不受空间的限制,摆脱了传统设计只能从底部及侧边拆除托辊进行维护保养的困境。
本实用新型涉及皮带输送机技术领域,具体地说是一种皮带输送机的同步张紧装置,包括轨道、丝杆、轴承座、电机、同步轴,电机、轨道安装在长距离皮带输送机的侧面,电机的轴与同步轴的端部表面接触,丝杆与同步轴的端部另一表面接触,丝杆与轴承座的外侧连接,轴承座设置在轨道上,轴承座与轨道滑动连接。本实用新型同现有技术相比,采用电机驱动,并配合同步轴、丝杆传动,使皮带滚筒在轴承座的带动下,沿着轨道运动,从而实现皮带的张紧。本实用新型的张紧距离可通过轨道的长度调整,满足长距离皮带输送机的距离要求。本实用新型结构简单且布置在长距离皮带输送机的侧面,占据空间小,可用于多层皮带输送机的布置。
本实用新型属于皮带输送机技术领域,具体是一种小型皮带输送机驱动轮传动皮带刷机构,包括驱动轮、皮带、皮带轮一、传动带、皮带轮二、清洁毛刷,驱动轮转动安装在输送机输出端上,皮带套设在驱动轮外,驱动轮与皮带轮一同轴连接,皮带轮二安装在输送机输出端下,皮带轮与皮带轮二采用传动带传动连接,皮带轮二与清洁毛刷同轴连接,清洁毛刷与皮带回程部分的下表面接触。本实用新型同现有技术相比,利用小型皮带输送机的驱动轮的盈余传动力来清洁皮带,能有效提高保养效率,改善工作环境,降低保养频次,减少清洁皮带的工作量,不需要额外增加动力源,安装方便,同时节约能源。
本实用新型属于皮带输送机技术领域,具体是一种皮带输送机皮带清洁箱机构,包括皮带清洁箱、高压水枪喷嘴、刮板、高压气枪喷嘴、排水管、高压进水管、水循环过滤机构、皮带,皮带回程部分穿过皮带清洁箱,高压水枪喷嘴、刮板、高压气枪喷嘴位于皮带清洗箱内,且高压水枪喷嘴、刮板、高压气枪喷嘴沿皮带的回程方向设置在皮带下方,水循环过滤机构的出水口与皮带清洁箱的进水口采用高压进水管连接,水循环过滤机构的进水口与皮带清洁箱的排水口采用排水管连接。本实用新型同现有技术相比,采用高压水枪喷嘴、刮板、高压气枪喷嘴三道流程将残留物料清洁干净,防止皮带表面吸附的烟末与粉尘扬起,刮板采用橡胶材料减少了皮带的磨损。
本实用新型涉及皮带输送机技术领域,具体的讲是一种槽式皮带输送机电机旋转托辊机构,包括旋转框架,旋转框架齿轮,齿轮托辊,托辊,驱动电机,驱动轮,链条,基座,基座沿长度方向两侧上设有两个的齿轮托辊,驱动轮安装在驱动电机上,驱动电机安装在基座的一侧,驱动轮与同侧齿轮托辊采用链条传动连接,旋转框架齿轮设置在基座上,旋转框架齿轮与基座采用两侧的两个齿轮托辊传动连接,旋转框架齿轮上固定有旋转框架,托辊转动设置在旋转框架上,托辊皮带下面。本实用新型同现有技术相比,实现了在皮带输送机工作时,无需工人现场调节,即可对皮带角度的变化进行控制。
本实用新型公开了一种具有流量监控的皮带输送机,包括限位装置,所述限位装置包括限位板、凹槽、固定挡板、内置空腔、限位槽、卡合齿、限位齿槽和皮带齿条。本实用新型使用时,利用卡槽与卡柱的卡合,将托件设置在输送带前后,增加传送运输上实用性,同时利用卡合杆与卡合槽对应卡合,增加两限位板之间稳定性,同时也增加可拆卸性。
本实用新型公开了一种皮带输送机皮带清扫装置,包括旋转清洁装置、滑动清洁装置和设备调节装置,所述旋转清洁装置设于设备调节装置上,所述滑动清洁装置与旋转清洁装置相连。本实用新型属于皮带清扫装置技术领域,具体是指一种皮带输送机皮带清扫装置,不用将设备固定在皮带运输机上也能实现对皮带表面的清洁任务,利用往复运动的滑动装置将清洁后松动的灰尘推送到皮带外的区域,利用一个动力电机同时实现滑动清洁和毛刷转动清洁两个功能,极大节约动力成本,有效解决了目前市场上现有的皮带清扫装置效率低下,且自身结构复杂,维护较为不便的问题。
本实用新型公开了一种新型皮带输送机游动小车滑轮的安装布置结构,该安装布置结构包括包括变频张紧装置、第二游动小车和至少一个滑轮机构,变频张紧装置设置在皮带输送机的机座上并用于以不同频率拉动游动小车,所述滑轮机构设置在变频张紧装置和第二游动小车之间且滑轮机构一端连接于第二游动小车的中心线处,并用于在变频张紧装置驱动下驱动第二游动小车保持直线移动。该结构通过改变滑轮的安装布置方式,有效避免使用滑轮水平安装方式时,游动小车受力不均匀、小车车轮脱轨等现象的发生。
本实用新型公开了一种用于皮带输送机从动辊筒快拆机构,包括固定座、螺钉、轴承、外卡簧、从动辊筒、皮带和输送板,输送板一端的两侧分别通过固定轴承座转动连接有固定辊筒,输送板另一端的两侧均固定连接有固定座,两个固定座的一侧通过螺钉分别与两个轴承的一端固定连接,两个轴承分别与从动辊筒的两端转动连接,从动辊筒通过皮带与固定辊筒传动连接,本实用新型一种用于皮带输送机从动辊筒快拆机构,辊筒通过轴与两侧轴承紧配,固定座用镙钉与轴承连接固定,当辊筒或辊筒轴承由于长时间的生产造成磨损使设备不能正常运转时,能很方便的拆掉辊筒进行更换,节省人力、物力的时间成本,提高生产效率。
本实用新型涉及一种可自动调节皮带松紧的皮带输送机,包括支撑座和皮带,所述支撑座一端安装有驱动电机,所述驱动电机驱动主动辊旋转,所述支撑座另一端设置有连接座,所述连接座转动连接有压力检测辊,所述连接座下方固定连接有滑动座,所述支撑座安装有伺服电动缸,所述伺服电动缸的活动端与滑动座固定连接,所述压力检测辊包括弹性垫和压力传感器,所述弹性垫为环形结构,所述压力传感器嵌入弹性垫中,所述压力传感器与伺服电动缸通过控制面板电连接,所述伺服电动缸与驱动电机之间设置有张紧轮,所述张紧轮抵靠在皮带上,本实用新型,在皮带出现松动后,将会自动进行补偿,保证皮带的张紧。
本实用新型公开了一种用于皮带输送机的小直径滚筒,本小直径滚筒包括固定轴、轴用卡簧和若干深沟球轴承,所述若干深沟球轴承依次平排设于所述固定轴外圈,所述轴用卡簧设于所述固定轴两端并且卡箍位于所述固定轴外圈的若干深沟球轴承。本滚筒克服传统小直径滚筒的缺陷,其制作、安装方便,降低零部件的加工精度要求,节省制作成本,有效提高本小直径滚筒的使用寿命。
本实用新型公开了一种用于皮带输送机的皮带张紧机构,本机构包括皮带输送机的机架以及安装于所述机架并绕有输送皮带的张紧滚筒,还包括安装座、气缸和轴承,所述安装座设于所述机架的侧板并且邻近所述张紧滚筒,所述气缸设于所述安装座,所述轴承设于所述张紧滚筒的固定轴,所述气缸的活塞杆顶端连接所述轴承。本机构克服传统皮带输送机皮带张紧的缺陷,其结构简单,由气缸提供皮带张紧动力,设定气缸压力后,皮带始终保持在统一的张力下运行,无需人工干预操作,从而确保设备的稳定运行,提高使用寿命。
本实用新型公开了一种皮带输送机的皮带调节装置,包括:机架、固定座、螺纹杆、固定块、调节螺母、滚筒轴、滚筒,所述的机架为皮带输送机的架体,机架两侧的安装板上对应开有水平条形口,所述的固定座两个一组,两个固定座固接在机架外侧,且两个固定座位于水平条形口的两侧,所述的螺纹杆两端分别通过调节螺母固接在固定座上,所述的固定块呈方形,固定块内部开有通孔,固定块套接在螺纹杆上,且固定块通过调节螺母固定在螺纹杆上,所述的滚筒轴两端分别固接在固定块上,所述的滚筒通过轴承安装在滚筒轴上,所述的螺纹杆上设置有多个固定块,且螺纹杆可设置多组。本实用新型具有结构简单、使用方便、使用效果好等优点。

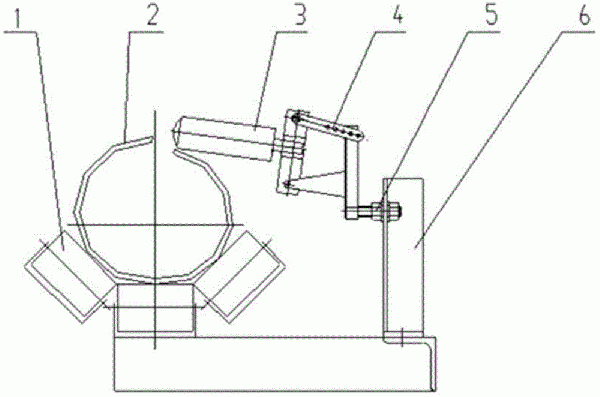

本实用新型涉及管式皮带输送机技术领域,具体地说是一种管式皮带输送机膨胀管识别机构,包括机构支架、压力检测组件,机构支架的中心设有通孔,三组压力检测组件环绕在通孔边缘,压力检测组件包括轮子、传感器支架、轻型托辊、弹簧支撑、压力传感器、铰链支架、铰链。本实用新型同现有技术相比,设计了管式皮带输送机膨胀管识别机构,能够安装在管皮带的任何位置,通过压力传感器检测是否发生胀管,避免管皮带胀管造成的皮带受损的情况。本实用新型具有结构简洁、维护成本低的优点。
本实用新型涉及螺旋输送机技术领域,尤其是一种具有固液分离功能的市政污水处理用螺旋输送机,包括主体、第一隔板和第二隔板,所述主体的顶部设有进料口,所述主体的一端设有出料口,所述主体的底部设有收集箱,当污水从进料口进入主体时会先接触到第一隔板,因为第一隔板上设有第一过滤孔,便于将污水进行过滤,将污水中的固体杂质留在第一隔板的上端,从第一过滤孔过滤后的污水将进入主体的内部,实现对污水的第一次的固液分离,污水经过第二过滤孔后会接触到过滤板,经过第二隔板与过滤板的污水会落入收集箱的内部进行收集,被留在主体内部的固体杂质将通过出料口进行排出,实现对污水的第二次固液分离。
本申请公开了一种横式螺旋输送机,涉及螺旋输送机领域,包括螺旋输送机,所述螺旋输送机的底部可拆卸连接有下限位块,所述下限位块的底部固定连接有转盘,所述转盘的底部固定连接有转杆,所述转杆的底部转动连接有转轴,所述转轴的底部转动连接有承载板,所述转轴的外侧固定连接有固定盘,所述固定盘的顶部一侧铰接有第一油缸。本申请通过转杆、转轴和第一油缸的设置,使得第一油缸在启动工作时可以牵引转盘和转杆转动,转盘在转动时可以带动螺旋输送机随之转动,从而实现对螺旋输送机倾斜角度的调节,从而满足对物料不同倾斜角度的输送,从而有效提高了整个螺旋输送机的实用性。
本实用新型涉及一种双向螺旋输送机,包括输送箱和位于输送箱底端的两个出料管,输送箱内通过轴承转动设置有输送轴,并配合输送轴设置有第一电机,输送轴上对称且反向设置有两组螺旋输送叶片,输送轴的两端均配合螺旋输送叶片设置有反向螺旋叶片,出料管位于对应的螺旋输送叶片与反向螺旋叶片之间,输送箱的上方中间位置设置有进料斗,进料斗的底端设置有下料管,下料管底端连通输送箱设置有导料罩,下料管延伸至导料罩内转动设置有调节板,下料管的外侧配合调节板设置有第二电机,本实用新型可以实现输送机使用时,一个口进料,两个口出料,且可以在出料口位置反向挤压物料,同时可以对两个方向的进料量进行调节。
本申请公开了一种便于调节输送高度的螺旋输送机,涉及输送机技术领域,包括车架,所述车架的顶面固定连接有两个支撑架,两个所述支撑架的侧面均转动连接有转杆,两个所述转杆的相对一端固定连接有送料管,所述送料管的左端设置有电机,所述电机的转动轴贯穿所述送料管并固定连接有绞龙杆,所述绞龙杆转动连接在所述送料管的内壁。本申请通过气缸推动送料管偏转促使转杆带动齿轮旋转,从而便于对送料管的输送高度进行调节,并且通过齿轮旋转促使齿板带动驻停块向下移动并与地面抵触,通过驻停块增加装置与地面之间的摩擦力,因此装置在使用时能够自动进行驻停,从而减少装置在使用时位置发生偏移的可能。
一种自动早餐机中的组合式下料及搅拌装置,属于家电领域。本发明包括:原料箱,震动器,电动球阀及搅拌装置,固定板,搅拌框,容器,托盘。原料箱的出口插入电动球阀及搅拌装置的入口,两者之间为圆柱面过渡配合,震动器固定在原料箱下部壳体上,电动球阀及搅拌装置通过螺钉与固定板固接,搅拌框用螺钉与电动球阀及搅拌装置的大齿轮相连接,容器设置在托盘上,搅拌框伸入容器内。本发明将震动辅助下料、电动球阀、电动搅拌器有机地结合在一起,结构紧凑,是自动早餐机中的一个重要部件,利用该部件可以完成颗粒或粉末类原料的自动下料和搅拌。本发明还可推广应用到其它如食品、制药等行业的自动下料及搅拌设备中。
