一种锌电积用阴极板防腐涂层及其制备方法,采用喷涂或刮涂的方式在阴极板极易腐蚀的液位线至导电梁之间的部位涂覆防腐涂料,该防腐涂料由底层、中间层和表层组成;底层为与阴极板基材结合力较好的环氧改性漆;中间层为连接底漆与面漆、且防腐性能相对较好的防腐涂料;表层为防腐耐磨面漆。通过该防腐涂层的使用,可明显将阴极板的使用寿命延长1/3~1/2,减少了铝板的更换频率,从而节约了电积锌的生产成本,提高生产效益。

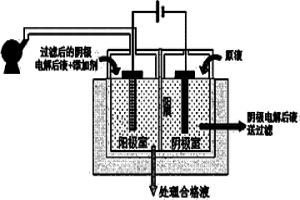

本发明涉及一种离子交换膜电解技术处理含氯溶液中应用的添加剂,将钛盐作为添加剂应用于离子交换膜电解处理含氯溶液,用于提高阳极电流效率和氯脱除率,降低溶液中氯离子的浓度,其添加量为10~50ppmTi当量;所述的钛盐选用三氯化钛、硫酸钛(Ⅲ)、Ti(SO4)2、TiOSO4等钛盐中的一种或多种;本发明主要在离子交换膜电解技术处理含氯溶液时在电解液中添加微量的钛盐,以提高阳极电流效率和氯脱除率,降低溶液中氯离子的浓度。该添加剂用量少、效果好、方便可靠,经添加后离子交换膜电解处理含氯溶液的阳极电流效率可由未添加时的20%~50%提高到40%~90%,处理后的溶液中氯离子的浓度由未添加时的0.1~0.5g/L降低到20mg/L以下。

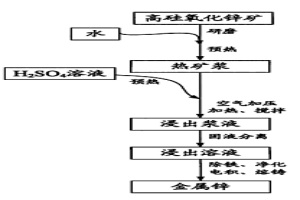

本发明提供了一种利用高硅氧化锌矿生产锌的方法,包括如下步骤:研磨高硅氧化锌矿并与水混合,混合质量比0.7~0.8∶1,并预热到40~60℃,制成热矿浆;将浓度为150~220g/L的H2SO4溶液预热到40~90℃;将热矿浆和热硫酸溶液按体积比1∶3~5连续输送到反应容器中,通入空气使得所述反应容器内压力为0.4MPa-0.8MPa,温度维持在80℃~130℃,搅拌速度200~300转/min,反应时间30min~180min,进行锌的浸出;从所述反应容器内排出的浸出浆液,经液固分离形成浸出溶液,后采用常规湿法炼锌工艺处理所述浸出溶液,以除铁、净化、电积、熔铸,产出金属锌。利用本法生产金属锌,具有浸出效率高、安全性高、反应条件易于实现、生产成本低等特点。
本发明公开了一种同时脱硫脱硝的脱除剂及其制备方法,属于废渣综合利用领域和工业废气净化领域;该脱除剂由以下组成物制得:有色金属渣、水、氧传递剂、分散剂,其中氧传递剂的添加量为有色金属渣质量的0.1‑1%,分散剂的添加量为有色金属渣质量的1‑10%;本发明工艺流程简单,操作安全简单,SO2和NO脱除效率高,可将气体中的SO2和NO同时脱除,且无需催化剂,运行成本低,适于市场推广应用。
本发明公开一种富集回收硫代硫酸盐溶液中的金(Au(S2O3)23‑)的方法,属于贵金属回收技术领域。本发明所述方法以聚醚三元醇为萃取剂,通过将聚醚三元醇加入到(Au(S2O3)23‑)溶液中,可实现(Au(S2O3)23‑)溶液中金(Ⅰ)离子的分离与富集。本方法所述萃取剂的使用,最终使得(Au(S2O3)23‑)溶液中金(Ⅰ)直接被聚醚三元醇从体系中萃取出来,明显提高了(Au(S2O3)23‑)的富集回收率;本发明有效避免了吸附法中活性炭对金亲和力低以及硅胶粒度小难以分离等问题;本发明操作过程简单易控、试剂绿色无毒、成本低廉,是一种(Au(S2O3)23‑)的高效低碳回收方法,对硫代硫酸盐提金技术的产业化具有重要意义。

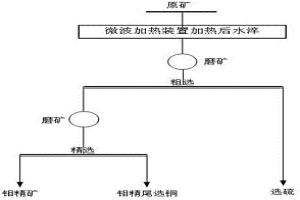

本发明公开了一种低品位难选钼矿的预处理及选别方法,包括原料预处理和选别工艺,具体包括:将低品位难选钼矿破碎至小于2毫米后,用微波加热装置加热及水淬方法进行预处理,然后对预处理过的低品位钼矿进行磨矿,并加入捕收剂、调整剂进行浮选,得到最终的高品位钼精矿产品。本发明工艺简单,可以降低低品位钼矿的磨矿成本,并提高分选指标,且对环境无污染。
本发明属于高铁锌焙砂中浸渣与高铁硫化锌精矿协同浸出液除铁氟的方法。包括以下步骤:将高铁锌焙砂中浸渣与高铁硫化锌精矿协同浸出液用压力泵泵入压力釜中,添加氧化铁晶种,通入工业氧气或富氧空气,控制通入气体分压、釜内总压和温度,在搅拌条件下反应,使溶液中的亚铁离子在水热条件下发生氧化水解反应生成具有一定比表面积的氧化铁晶体,该氧化铁晶体对溶液中的氟离子有强烈的吸附作用。本发明在氧压水热条件下实现了亚铁离子高效氧化水解和净化除氟,整个过程除铁率较高,氧化铁晶体对氟的吸附量较高,除铁氟后液铁离子浓度较低,获得性质稳定、含铁高品位氧化铁渣,氧化铁渣具备成为钢铁工业原料或水泥添加剂的潜在应用价值。

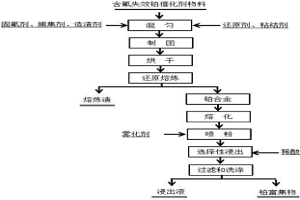

本发明公开了一种从含氟失效铂催化剂中富集铂的方法。该工艺是将含氟失效铂催化剂与固氟剂、铂捕集剂、造渣剂、还原剂、粘结剂混匀,采用成球机制成5cm球团,烘干,采用电弧炉在1300-1400℃熔炼1-2h,获得铂合金和熔炼渣,熔炼过程中氟进入渣中;获得的铂合金采用中频炉熔化,用雾化喷粉,形成细小铂合金微粒;用稀酸选择性浸出铂合金微粒中的铁,经过过滤和洗涤,获得铂富集物,即为铂精矿。从原料到铂精矿,其含铂大于30%,铂富集比达到25-35倍,铂收率大于99.0%,铂精矿为提纯铂的优质原料。此方法操作简单、铂收率高、富集比高、环保、成本低,产业化前景好。
本发明公开了一种中低压富氧直接浸出硫化锌矿中锌及其他有价金属的方法,采用一段高酸中低压富氧浸出和二段低酸还原浸出的工艺;本发明把加压富氧浸出和常压富氧浸出的技术优点进行融合、改良和创新,避免两者的缺点和局限性,达到优化、简化装置和工艺,大大节省投资、降低生产运行成本,达到安全生产和环境友好的目的。该方法不仅在硫化锌精矿直接浸出领域具有重要市场前景,而且对于含锌混合矿、锌浸出渣等的直接浸出领域也有重要意义。
本发明涉及一种炉外精炼提纯工业硅的方法,在矿热炉释放硅熔体到抬包之前,向抬包中持续通入精炼气体,接着释放硅熔体到抬包中,并在抬包中进行加热,控制熔体温度在一定范围内,再向抬包中加入精炼剂进行造渣精炼,随着抬包内硅熔体量的不断增加,调整精炼气体的通入流量、压力等进行炉外精炼;待炉外精炼完毕后,进行渣硅分离,再进行浇注,即完成炉外精炼提纯工业硅。通过上述炉外精炼过程,可以去除工业硅熔体中包括Al、Ca、Ti、Na在内的大部分金属杂质和部分B、P、S、C等非金属杂质,同时可以为后续的工业硅提纯控制有效的成分,为冶金法制备太阳能级硅提供高品质的原料。本发明具备充分利用和节约能源、生产效率高、基建投资较少、环境无污染等特点。

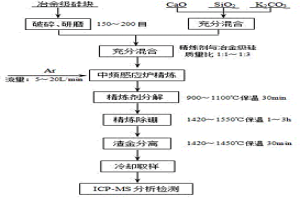

本发明提供一种采用高碱度精炼剂去除冶金级硅中杂质硼的方法,以冶金级硅为原料,将其粉碎研磨,将CaO、SiO2和K2CO3按一定比例配制成高碱度的精炼剂,再将硅粉与精炼剂充分混合,将物料置于通有5~20L/minAr流速的中频感应炉中,在900~1100℃保温30min,再加热到1420~1550℃保温1~3h进行除硼精炼,接着在1400~1450℃保温30min确保渣金充分分离,冷却后即可得到精炼后的硅,硼的去除率达到97.2%。该方法采用向CaO-SiO2中加入高碱度的K2CO3的方法得到精炼剂,更有利于冶金级硅中杂质硼的去除,具有创新性,除硼效果好,实用性强。该方法设备简单,不需要复杂的吹气或真空体系,易于操作,可有效降低生产投资,便于工业化推广与应用。
从碱性氰化液中固相萃取金的方法。方法包括用固相萃取剂从氰化金溶液中固相萃取金,水洗涤分离杂质金属,有机溶剂洗脱金,洗脱液蒸馏回收有机溶剂,蒸馏残余物中回收金几个步骤。金萃取回收率98%~100%。

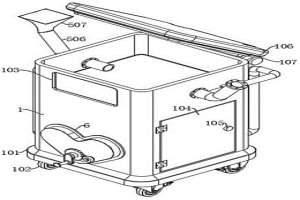

本发明提供一种冶炼烟尘脱砷的高效设备,属于烟尘脱砷技术领域,该冶炼烟尘脱砷的高效设备,包括壳体;横架,横架设置连接于壳体内,横架的上端固定连接有三角连接柱;以及搅拌机构,搅拌机构包括转杆、光杆、半弧形罩、搅拌叶、驱动组件和过滤组件,转杆转动连接于壳体的侧端,光杆转动连接于壳体的侧端,半弧形罩固定连接于光杆的圆周表面,搅拌叶固定连接于转杆的圆周表面,通过设置有的搅拌机构能更好地将氨水和硫化铵溶液进行混合搅拌从而使得设备能更好地得到混合好的硫化铵溶液,进而保障在设备进行对混合好的硫化铵溶液进行浸出和得到浸出渣,使得设备能更进一步提升脱砷效率,增强设备的工作效率。

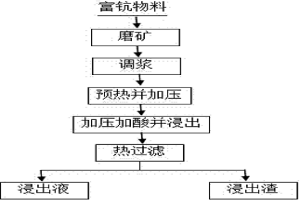

本发明公开了一种采用预热-分步加压从富钪物料中浸出钪的方法,首先将富钪物料磨矿至小于100目占95%以上,然后在调整矿浆浓度至40~46%并注入反应釜中,然后在0.3MPa的釜内压力下预热至90℃,然后以0.7~0.8MPa的压力将粉料重量1.1倍的98%浓硫酸注入反应釜内,并在120℃~160℃下保温3~6h,待反应釜内温度降低至90℃过滤,得到含钪浸出液和浸出渣,浸出液作为进一步提钪的原料。本发明工艺对于从富钪物料中浸出提钪具有浸出率高、能源消耗少、成本低等特点。整个流程简单,易于实现,便于广泛的推广应用。

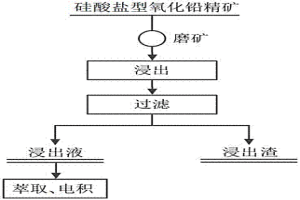

本发明涉及一种硅酸盐型氧化铅精矿的快速浸出方法,属于选矿冶金技术领域。本发明将硅酸盐型氧化铅精矿磨细至其中硅酸盐脉石矿物85%以上单体解离;在温度为40~60℃条件下,将氧化铅精矿加入到浸出剂甲基磺酸水溶液中进行搅拌浸出15~30min,可实现硅酸盐型氧化铅精矿的高效、快速浸出,为后续工艺提供优质原料。本发明反应条件温和、工艺流程简单、操作方便、浸出速度快、浸出时间短、浸出成本低、浸出效率高,具有良好的环保效益和经济效益。

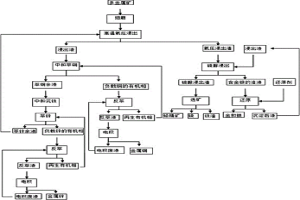

本发明公开了一种难处理复杂多金属矿的回收工艺,属于选矿技术领域。该工艺以难处理复杂多金属矿为原料,采用矿物细磨、高温氧压浸出、萃取回收铜锌、硫脲浸出回收金银、选矿分离铅铁硫等工艺来提取金、银、铜、锌、硫、铅精矿、铁渣等产品,实现多金属金矿的综合回收。主要技术要点是对难处理复杂多金属矿细磨后进行高温氧压浸出,用萃取-电积技术回收浸出液中的铜和锌,萃余余液返回氧压浸出;氧压浸出渣通过硫脲浸出-还原工艺提取金和银;硫脲浸出渣通过选矿工艺分别得到硫、铅精矿和铁渣。本发明综合回收金、银、铜、锌等,具有有价金属回收率高、能耗少、成本低、溶液闭路循环等特点,适宜工业化生产。
本发明涉及一种污酸中除砷除氯的方法,以除去污酸中的砷和氯,具体步骤包括:在污酸中同时加入一定量的铁粉和硫酸铜溶液,反应一定时间,生成沉淀,进行固液分离,获得过滤后的滤液I以及滤渣I;继续向滤液I中加入铜粉和硫酸铜溶液进行除氯反应。根据本发明提供的除砷除氯方法,有效地减少了石灰渣的生成,且有效的去除掉了污酸中的砷、氯杂质离子,处理后的酸可以回用到锌浸出工段中用于补水,同时减少了对环境的污染;同时避免污酸整体溶液温度的增加,降低生产过程能耗;综合实现了经济效益和环境效益。

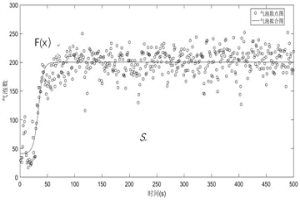

本发明提供一种评价多相流强化搅拌混合效果的方法。该方法采用统计学的方法,计算多相混合流体混合图样的第0维贝蒂数,获得多相流混合样本的第0维贝蒂数的时间序列,并将其进行logistic拟合。根据第0维贝蒂数时间序列logistic曲线与横坐标中所围成区域面积S的大小来判断该工况下的混合效果;当第0维贝蒂数越大,混合效果越好;当logistic拟合曲线拐点与纵轴越接近,混合效果越好。即,第0维贝蒂数时间序列的logistic曲线与横坐标中所围成区域面积S越大,混合效果越好。本发明简单可靠,适应所有涉及到多相流混合效果的表征,尤其涉及冶金及化工领域的多相搅拌混合效果评估,具有很高的实用价值。

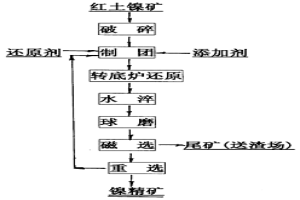

本发明涉及一种转底炉快速还原含碳红土镍矿球团富集镍的新技术,红土镍矿经破磨、加入一定比例的碳质还原剂和复合添加剂与红土镍矿混磨,用球蛋成型机制成球团,在200~400℃干燥4~6H,采用转底炉进行快速还原,温度控制在950~1300℃,时间15~40MIN。还原焙烧后,进行粗破,然后进行湿法球磨,球磨时间1-3H,球磨后,采用窑床进行重选,重选获得的镍精矿采用3000~5000高斯的磁选机再进行选别,便得到高品位的镍精矿。本发明工艺流程短、原料适应性强、镍回收率高、环境友好,通过简单的生产工序就可以得到高品位的镍精矿。
本发明公开了一种新的若丹宁类试剂:5-(2-羧基-4,5-二甲基苯偶氮)-若丹宁,并制备了附载有该若丹宁试剂的石墨化炭黑固相萃取柱。同时本发明还把该固相萃取柱用于铂的固相萃取富集。固相萃取操作为:含有铂的溶液通过本发明制备的固相萃取柱,铂可和固相萃取柱上的负载的若丹宁试剂生成稳定的络合物而吸附在固相萃取柱上,铂在固相萃取柱上富集达到饱和后,用0.5~1%的硫脲为洗脱剂洗脱萃取柱上富集的铂。本发明所述固相萃取柱对铂的富集倍数高,萃取容量大,材料可多次重复使用,铂的一次萃取率可超过95.2%,富集倍数超过500倍,该材料对铂的萃取容量大于35.6mg/g。

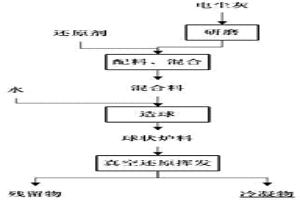

本发明公开了一种从电尘灰中富集稀散金属镓的方法,首先将原料进行研磨,研磨后电尘灰与还原剂混合均匀,然后将混合料进行造球处理,球形物料经自然晾干后置于真空炉中,在真空条件下进行真空还原挥发处理,获得产物冷凝物和残留物,冷凝物即为镓富集产物,富集倍数达10~13倍,金属镓直收率可达92%以上,冷凝产物可作为后续提镓工艺的高品质原料,残留物可作建筑材料使用,本发明方法无废气、废水的产生,环境友好,能耗低,使用范围广。
本发明涉及一种含镍蛇纹石活化酸浸制备氢氧化镁纳米粉体的方法。以含镍蛇纹石矿为原料,硫酸为浸出剂,黄钠铁矾法除铁,硫化法除重金属,NAOH溶液中和沉镍,氧化剂和氨水溶液调节PH值陈化过滤除锰,以氨水或氢氧化钠溶液为沉淀剂,无水乙醇为稳定剂和脱水剂,在30-55℃的温度下进行超声化学沉淀反应,保温陈化,离心分离、洗涤,微波干燥后制得粒径为20-50NM粉体颗粒分布均匀的氢氧化镁纳米粉体。
本发明涉及一种微波硫酸化焙烧回收铜阳极泥中硒的方法,属于有色金属冶金二次资源回收利用技术领域。本发明将铜阳极泥进行干燥细磨得到铜阳极泥粉;在搅拌条件下,将浓硫酸加入到铜阳极泥粉中混合均匀得到混合浆体;将混合浆体置于微波管式炉中,通入空气,在温度为350~650℃条件下进行微波焙烧1.5~3h得到焙烧渣和含硒尾气,含硒尾气经蒸馏水A‑NaOH溶液‑蒸馏水B三级处理后排空,硒富集到蒸馏水A中。本方法采用微波硫酸化焙烧的方法,具有效率高,操作简单快捷,处理时间短,降低能耗和酸耗,生产成本低,有利于铜阳极泥中硒的工业化应用。
本发明公开了一种利用超声协同臭氧氧化去除湿法炼锌溶液中杂质铁的方法,具体步骤为:1)取湿法炼锌生产上得到的硫酸锌溶液,将硫酸锌溶液加入到带温控装置的反应罐内,维持反应温度恒定;2)硫酸锌溶液加入定量中和剂调节溶液pH;3)将臭氧通过气体分散器通入到硫酸锌溶液,并开通超声设备,超声协同臭氧作用一定时间后将溶液中的Fe2+氧化为Fe3+,Fe3+在较高pH值下水解沉淀去除;4)反应后的尾气进行臭氧吸收分解后排空,溶液体系进行液固分离,获得除铁后的合格硫酸锌溶液(总铁含量<10mg/L)及含FeOOH的铁沉渣,过程中锌损失率<5%;该方法在净化除铁过程中不带入其它杂质,没有二次污染,除铁效率高,渣‑液分离效果优,并且极大地缩短了除铁作业时间,减少了渣量,过程自动化程度高,生产成本低。
本发明涉及一种含碲废料真空分级冷凝回收金属碲的方法,属于有色金属火法冶炼和资源再生技术领域,本发明首先将含碲废料置于真空分级冷凝炉内,抽真空,升至一定温度后进行真空热分解,然后调整温度进行分级冷凝,保温一段时间,停止作业,分别得到金属碲和其他有价金属;本方法工艺简单,操作方便,所需设备简单,无废水废气产生,成本低廉,原料的普适性高,能够处理任意成分含碲废料,过程安全可控。
本发明公开了一种用超临界CO2连续提取尾矿中稀散金属的方法,该方法是以超临界CO2作为载体,在加压混合塔中将靶向萃取剂溶于超临界CO2中,并进入到加压萃取塔中,靶向萃取剂能够高选择性的与稀散金属离子形成金属络合物;经减压塔减压后,分离出的CO2气体可进行回用,因分压发生改变导致稀散金属络合物发生解离,在有机溶剂中形成稀散金属单质结晶析出;本发明通过装备设计实现了连续化操作,很大程度提高尾矿中稀散金属的提取效率,并且改善了现有稀散金属严苛的提取工况。
本发明公开了一种含铜渣中高效清洁除砷的方法,包括破碎、细磨、氧压碱浸、调pH、氧压酸浸等步骤,先将含铜渣中砷和铅、银等有价金属高效清洁分离,再回收含铜渣中铜。本发明方法能耗低、环境污染少、生产效率高。本方法反应过程简洁快速、选择性强。含铜渣中的铜可以实现高效浸出,金属分离彻底。相对于现行的含铜渣处理工艺技术,在浸出铜之前通过碱性浸出使砷以砷酸钠沉淀的形式去除,实现高效清洁除砷,除砷效果好,浸出液中砷含量小于1g/L。再通过氧压酸浸回收铜,最终制成的硫酸铜产品,铜浸出率≥96%。含铜渣中的砷以砷渣的形式回收,避免了砷的二次污染。该技术具有金属回收率高、生产成本低、高效清洁等优点。
本发明提供一种粗锡火法精炼的方法,先将粗锡熔体经离心机除铁、砷;凝析除铁、砷;加硫除铜后,再进行一次真空蒸馏除铅、铋、砷、锑;然后加铝除砷、锑,最后再经除残余铝工序,得到精锡。本发明提供的方法关键在于以真空蒸馏工序取代连续结晶机处理工序除铅、铋,降低工人劳动强度,大大减少了金属铝用量及渣(AlAs、AlSb)的产生量,提高了锡的直收率,对锡生产企业有巨大的环保效益、经济效益、安全效益。整个工艺过程安全可控,操作方便,所需设备简单,对原料普适性高,含锡成分不同的粗锡均能得到有效处理,锡直收率高,废渣产生量少。
减量式药剂用量测控装置包括由测控主机、加药电磁阀、补充电磁阀组成的加药控制机构,由储药罐、缓存药箱组成的储药装置,由支架、力传感器、药箱托架、定位条组成的称量装置和由加药截止阀、补充截止阀组成的输药机构。测控主机与力传感器、加药电磁阀和补充电磁阀连接;储药罐通过其下端侧面的药液补充管道及管道上安装的补充电磁阀和补充截止阀向缓存药箱补充药液;缓存药箱通过其下端侧面的加药管道及管道上安装的加药电磁阀和加药截止阀、再经接药漏斗进行加药;缓存药箱由定位条安装在药箱托架上,再经药箱托架下面的力传感器置于支架上。本发明适用于矿业、冶金、化工等行业生产过程中液体药剂添加的精确检测与控制。
中冶有色为您提供最新的云南昆明有色金属湿法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
