本发明属于吸附材料技术领域,具体涉及一种凹凸棒土预处理方法,包括如下步骤:一次粉碎:对凹凸棒土原矿破碎后进行一次粉碎,过100目筛,得到凹凸棒土粉体;挤压捣浆:挤压凹凸棒土粉体然后和纯水混合浸泡,得到凹凸棒土悬浊液后捣浆;离心提纯:向捣浆后的悬浊液中加入分散剂,剪切后进行一次离心,对上层浑浊液进行二次离心;冷冻:去除离心后的清水,将底部沉积物进行冷冻,冷冻温度‑20℃,冷冻时间2‑3h,冷冻结束后微波解冻10‑20min;干燥:对冷冻后的凹凸棒土粉体进行干燥;二次粉碎:将干燥后的凹凸棒土粉体进行二次粉碎并碾磨成凹凸棒土细粒,然后过200目筛。本发明能有效降低凹凸棒土中蒙脱石、海泡石和石英砂的含量,使凹凸棒土中的棒晶分散。
一种利用矿石下脚料进行再生的工艺,步骤如下:1)称取花岗岩等原料待用;2)将步原料投入破碎设备进行破碎,过30‑50目筛网,然后放入尼龙球磨罐中,连续球磨4‑6小时,过80‑120目筛网,收集得到混合粉料待用;3)将混合粉料送入低温冷冻设备,在‑15℃至‑22℃环境下低温处理4小时,然后再将冷冻后的物料送入微波处理设备中;4)将微波处理后的混合粉料投入自动配料设备,加入适量水进行搅拌;5)将搅拌后的原料投入静压成型设备,利用静压成型设备进行挤压成型;6)将半成品进行堆放养护,养护分为三个阶段温度;7)将养护完成后的半成品进行刨平、磨光、打蜡,得到成品。
高纯含量的石英产品的制备方法,包括如下步骤:破碎,将石英矿石加入水中,搅拌使其完全浸没,浸泡12h后加入分散液,搅拌均匀,继续浸泡12h,取出,烘干,在1000~1100℃高温下煅烧处理,接着急冷并在压力机下碾压成粉、再经湿法球磨得到粒度为60~80目的粉料;超高速分级,送入分级机进行分级处理,得粒径为31‑40μm细粉;将31‑40μm细粉和改性剂,在50rpm的转速下,在90‑95℃条件下搅拌2‑3h;出料,筛分,利用不同孔径的筛网得到区别粒径的改性硅微粉。两次分级更有效的制备高纯度的硅微粉。
本发明公开了一种石英砂分选提纯工艺系统,步骤如下,选矿、洗矿、煅烧、水淬、粉碎、筛分、石英砂清洗、上料:先打开石英砂放料阀门,加入高纯度盐酸,随后打开酸液放料阀门,酸液与石英砂不断混合形成热含酸物料,自动温控,搅拌反映20分钟-30分钟,沉淀,排去酸溶液,加超纯水适量,搅拌清洗;酸洗、脱酸、干燥将石英砂装入烘盘,烘箱温度设定为180℃,调至自动控制,升温至设定温度,保温3小时,停止加热,1小时后开门取出被烘干物料进入下道工序;磁选,将被烘干物均匀到入磁选机进行磁选。本发明可以去除石英砂颗粒表面的薄膜铁或浸染铁,提高石英砂精度;同时在保证产品高质量提纯的前提下,实现了石英砂酸洗提纯的连续生产。
本发明公开了一种石英砂酸洗循环提纯工艺,步骤如下,选矿、洗矿、筛分、石英砂清洗、上料:先打开石英砂放料阀门,加入高纯度盐酸,随后打开酸液放料阀门,酸液与石英砂不断混合形成热含酸物料,自动温控,搅拌反应20分钟-30分钟,沉淀,排去酸溶液,加超纯水适量,搅拌清洗;酸洗、脱酸、干燥将石英砂装入烘盘,烘箱温度设定为180℃,调至自动控制,升温至设定温度,保温3小时,停止加热,1小时后开门取出被烘干物料进入下道工序;磁选,将被烘干物均匀到入磁选机进行磁选。本发明提高酸洗除杂效果;防止离子在洗涤过程中产生沉淀,使石英砂中杂质含量进一步降低;同时在保证产品高质量提纯的前提下,实现了石英砂酸洗提纯的连续生产。
本发明涉及一种高粘剂凹土深加工工艺,它以凹凸棒石粘土矿为原料,经选矿、破碎,加活化剂浸泡后再碾压、烘干、粉碎而成。经碾压、烘干、粉碎后分别进入高速搅拌机搅拌后送进旋转式粘度计进行粘度的检测,使其生产出高粘度的粘结剂,用于生产出抗破碎强度高,使用寿命长的分子筛。该工艺简单、原料丰富,成本低廉。
本发明公开了一种金云母粉的提取方法,包括以下步骤:矿石加工粉碎研磨,将矿石通过粉碎设备进行粉碎后,再通过研磨设备进行研磨形成细料,再将细料中需要的细料提取;高温加热,将细料加入到加热设备,进行加热,使得细料中的白云母粉在高温的作用下,白云母粉丧失弹性变脆;二次粉碎,将经过高温加热后的云母粉混合物装入到二次粉碎装置。本发明经过二次击打粉碎,可以将变脆的白云母粉和金云母粉的混合物在二次粉碎装置的作用下再次粉碎,使得白云母粉被击打再次粉碎形成粒径更小的粉料,再经过冷水降温后,经过震动筛选,将不同粒径的白云母粉和金云母粉分离,进而能快速提取金云母粉,提高金云母粉的提取效率,简化提取过程。
本发明公开了一种药用凹凸棒土散制剂的制备方法,先将凹凸棒土原矿放入水中浸泡,然后水浴加热,搅拌,离心分离,沉淀物洗涤至中性,烘干,粉碎,过筛;然后将过筛后的凹凸棒土在440-480℃下煅烧2-3h,冷却,加入六偏磷酸钠等高速研磨,再加水去离子水打浆制成悬浮液,再加入聚乙二醇等,搅拌均匀,水浴加热,再经磁力振荡,超声振荡,超导磁选除杂,静置,离心分离,沉淀物洗涤至中性,烘干,860-920℃煅烧1-2h,冷却;然后加入壳聚糖胶体溶液、羧甲基纤维素等,搅拌均匀,烘干,研细,过筛,即为成品。本发明制的得的凹凸棒土散制剂具有优良的吸附性、悬浮性和粘结性,同时具有一定的杀菌和防霉性能,广谱性强,适用范围广。
本发明公开了一种大理石制作用的高硅石英粉的生产方法,包括以下步骤:S1、选取一级石英石矿料,进行第一次破碎和第二次破碎处理,备用;S2、将碎石料进行辗压破碎,过滤,得粗砂;S3、将粗砂研磨并筛分,直至全部过筛,收集过筛物,得细砂;S4、将细砂加入到混合酸溶液中,加热搅拌,过滤,滤渣用水冲洗,收集滤渣;S5、滤渣中加入浮选剂和水,搅拌,除杂,得石英粉除杂物;S6、将石英粉除杂物水洗,乙醇洗,静置,去除上清液、留取沉淀物,得湿石英粉;S7、将湿石英粉烘干,即得大理石制作用的高硅石英粉,本发明提出的制备方法,无需使用高温烧制,节能减排,能够提高成品的纯度,改善成品的色泽。
本发明涉及一种纳米绢云母及其制备方法,纳米绢云母包括以下重量份的组分:二氧化硅43‑50份、氢氧化铝28‑38份、氧化钾3‑5份、氧化钠6‑9份、分散剂8‑10份、漂白剂1‑5份、强氧化剂1‑3份和水0‑1份;纳米绢云母的制备方法包括片岩绢云母矿的粗碎、对辊碾压粉碎形成绢云母粗矿粉、石英矿分离、酸洗漂白、剥离超细以及粘度改性以及超细磨粉气流分级筛选合格成品。生产出的绢云母具有白度和亮度高,粘度低等优点。
本发明公开了一种覆膜砂用支撑剂的制备方法,包括如下步骤:S1、将二壬基萘磺酸、苯磺酸、苯酚混合,升温,保温搅拌,依次加入丙醛、聚合催化剂,保温,得到聚合树脂;S2、将铁矿砂和碳纤维混合,加入双氧水和浓硝酸的混合液,搅拌,过滤,洗涤至中性,干燥,加入硅烷偶联剂KH560的丙酮溶液,升温,保温,离心,洗涤,烘干,得改性铁矿砂;S3、将聚合树脂、改性铁矿砂混合,依次加入固化剂和润滑剂,搅拌,干燥,冷却至常温,破碎,过筛,得到覆膜砂用支撑剂。本发明的覆膜工艺效果更好,所得覆膜砂用支撑剂具有更好的耐热性及抗压强度。
本发明公开了一种含钠基膨润土的钻井泥浆液的制备方法,其包括以下步骤:S1:人工钠化:将蒙脱石原矿进行粉碎,得到矿粉;将粉碎好的矿粉与氟化钠混合均匀后,加入水,常温下温挤压搅拌,后打浆脱水,干燥、干燥研磨便可制得粗钠化膨润土;S2:沥青炭包覆膨润土:将S1制得的粗钠化膨润土放入真空机中抽真空,然后在真空机抽入沥青溶液真空浸渍;然后在将浸渍沥青溶液的粗钠化膨润土取出在水浴中搅拌蒸发溶剂后搅拌制粉,后经热处理,过筛研磨后得到沥青炭包覆钠基膨润土。本发明的钻井泥浆液含有沥青炭包覆钠基膨润土可代替天然钠基膨润土,其物理性能的稳定性,有良好的流变性、润滑性、抑制封堵能力强,用于页岩钻井。
本发明公开了一种汽车踏板连接件的冲压模具制造工艺,包括以下步骤:S1筛选原料:人为筛选初始矿石铬锰钢原料,筛选杂质较少的原料;S2混料熔融成型;S3加工;S4精加工;S5表面处理,本发明通过对原材料的筛选,从原材料上即提高了最终成型模具的质量,而后在加工过程中,通过铅笔进行标记,在不影响作业的情况下,可视化的提供了模具加工的数据,进而提高了实际加工时的加工精度,方便了加工操作,且在其后,通过手动控制切割枪再次进行精修处理,且同样采用铅笔标记进行作业,提高了最终模具的精准性,最后,在模具的表面进行了防腐处理,进一步的提高了模具的使用寿命。
本发明提供一种面膜用伊利石的加工方法。本发明的方法包括如下步骤:(1)原矿粉碎到粒度为200目‑380目后加水制浆;(2)将步骤(1)得到的浆料加入分散剂进行筛分除杂;(3)对筛分除杂后的物料进行离心分离分选;(4)采用轮碾机进行机械剥离,然后采用水力漩流器进行二次分选;(5)采用射流磨进行粉碎后再采用高频超声波振动筛筛分使其粒度达到2‑5μm,再进行漂白即得到面膜用伊利石。采用本发明的方法加工的伊利石粉,具有油脂光泽,具滑感且质软滑腻,散性好,附着力强,pH值为7‑9,接近人体皮肤的pH值,用在面膜上有助于深度清洁肌肤,祛除皮肤表面的多余油脂。
本发明提供了浮法玻璃之备用高纯石英原料分离提纯方法,包括以下步骤,S1选矿;S2初步焙烧;S3破碎;S4二次焙烧;S5砂磨;S6磁选;本发明的有益效果:通过将矿石依次经过S1选矿;S2初步焙烧;S3破碎;S4二次焙烧;S5砂磨;S6磁选;逐步对矿石进行破碎、筛选得到合格的石英砂料,通过低温初步焙烧并水淬,利用温差使较大的杂质暴露并挑出,再通过破碎机进行进一步破碎,再进行高温二次焙烧,进一步将较小的杂质暴露并挑出,降低了杂质含量,降低了砂磨时间,提高了合格料重量占比,节省了能源。
本发明公开了一种建筑用绿色环保性的凹凸棒防沉吸附剂制备方法,包括选取,选取天然的矿物凹凸棒粘土,进行加工,得到凹凸棒石粘土原料;预处理,将凹凸棒石粘土原料倒入研磨设备中,进行研磨,待到研磨成粉末,倒入分子筛中进行筛选;筛选,选取颗粒粒径为2mm~4mm的凹凸棒粘土;分解,将选取好的颗粒粒径为2mm~4mm的凹凸棒黏土放入搅拌设备中,再按百分比为11~45%的比例加入酸性溶液,然后进行搅拌均匀;过滤,搅拌一定时间后倒入过滤筛上进行过滤,并且除去内部以及表面含有的杂质,得到悬浮液;活化,将悬浮液进行加热活化,采用浓度为1~1.5mol/L的氯化锌溶液对悬浮液进行活化,得到凹凸棒粘土体系;焙烧、出料冷却、清洗干燥、研磨过筛、保存。
本实用新型公开了一种复合法生产高纯石英砂的装置,包括安装底板,所述安装底板顶部两侧的两端分别竖向固定有固定支杆。该复合法生产高纯石英砂的装置通过在对加工出的石英颗粒进行去除铁矿物磁选的过程中,可以通过将待磁选的石英颗粒经入料口中导入至处理箱的内部并掉落至筛网的顶端,通过振动电机带动处理箱整体进行振动,掉落至筛网顶端的石英颗粒将由筛网进行大小的筛分,符合径粒大小的石英颗粒会由筛网中掉落至板状电磁铁上进行磁选,不符合大小的石英颗粒将由筛网的一侧经过通槽中导出处理箱的外部并由接料箱进行收集,便对石英颗粒在进行磁选前进行辅助大小筛分,解决了不便对石英颗粒在进行磁选前进行辅助大小筛分的问题。
本发明属于天然矿物利用技术领域,具体涉及一种凹土增稠悬浮剂的制备方法。其制作步骤为:取胶体级的高粘矿晒干、粉碎成颗粒状后在碳酸钠水中浸泡2天;将浸泡后的高粘矿滤水,放入搅拌机搅拌后传输至挤压机分两次挤压,将挤压后的高粘矿用滚筒式烘干机分三次烘干,将烘干后的高粘矿用磨粉机研磨成粉状,将研磨后的高粘矿过200目筛,即得凹土增稠悬浮剂。本发明艺简单,由于凹土在我国储存丰富,价格低廉,其制作成本较低,可在涂料中作悬浮剂、增稠剂,由于凹土在烘干时温度控制在200摄氏度以下,使得加工出的悬浮剂黏度能够保持原有黏度,增稠悬浮效果好。
本发明公开了一种瓷砖用的石英粉的制作工艺,包括首先对石英矿石进行初步破碎并通过检测器杂质的含量筛选出三氧化二铁和氧化铝的含量均较小的石英矿石进行加工,再利用球磨机对石英矿石进行细致研磨得到石英粉,尺寸符合标准的石英粉通过湿式强磁机对石英粉中的赤铁矿、褐铁矿和黑云母等弱磁性杂质矿物进行清除,初步减少石英粉中的铁的含量,再利用超声波技术对其进行二次除杂,对石英粉表面和颗粒缝隙间的铁等其他杂质进行清除,最后对石英粉脱除氯离子、硝酸根离子以及氟离子并进行干燥,得到用于瓷砖生产的细致的石英粉,石英粉含铁量在0.03%至0.04%,含铁量更低,适用于制作瓷砖。
本发明公开了一种天然云母粉的制备方法,包括以下步骤:S1、人工拣选云母矿石,S2、破碎,将拣选的云母矿石进行破碎,再将破碎后的云母矿石过条形筛,筛选出体积为1cm3‑10cm3的云母原料,S3、将云母原料与水按固液比为1:2‑1:3进行配浆,得到云母粉浆液,S4、向云母粉浆液中加入浓度为10%‑30%的盐酸溶,加入尿素过饱和溶液,制得云母粉插层液,S5、将该云母粉插层稀释液放入湿法超细研磨机中进行湿法超细,S6、将加工物料脱水、烘干、杀菌、打散,得到一种天然云母粉,本发明可生产出高纯度、高光洁度、高径厚比、粒径分布集中的,晶莹透明、手感滑润、珍珠光泽的云母粉。
本发明公开了一种金云母粉制备方法,包括以下步骤:S1、人工拣选金云母矿石,S2、将拣选的金云母矿石进行破碎,再将破碎后的金云母矿石过条形筛,筛选金云母原料,S3、将金云母原料与水按固液比为1:2‑1:3进行配浆,得到金云母粉浆液,S4、向金云母粉浆液中加入浓度为20%‑35%的盐酸溶液,加热至40摄氏度后保温搅拌0.5小时,得到金云母粉浆液混合液,S5、将金云母粉浆混合液冷却至室温后放入湿法超细研磨机中进行湿法超细,S6、将加工物料脱水、烘干、杀菌、打散,得到一种金云母粉,本发明保留了金云母的片状结构、大径厚比、高折射率、高纯度、高光泽特性,外观精细,手感光滑,色泽自然,重金属含量较少。
本发明公开了一种化妆品生产用高硅石英粉的制造方法,包括以下步骤:S1:选取优质的石英石矿料;S2:通过磕石机加工成较小石料,小石料再通过石碾碾压成砂粒,碾压过程中不断的加水,水带着砂粒流入沉淀池内,将原矿表面的黄褐色表皮去除;S3:把沉淀池内的砂粒运入烤房烘烤成干砂粒,然后再经过振动筛筛分,在筛分过程中利用磁铁棒和排磁铁除铁;S4:将筛分后的干砂粒置于700~900℃的高温烧结炉中,高温烧结2~4h,得到烧结物;S5:将烧结物、二甲基硅油和氧化铁依次加入到胶体研磨机中,充分精磨20~40min。本发明制备方法简单,成本低,在保证高硅石英粉颜色白亮的前提下对皮肤的刺激性小,适用于化妆品生产。
本发明公开了一种化妆品生产用连续精制石英粉的方法,包括以下步骤:S1:选取优质的石英石矿料;S2:通过磕石机加工成较小石料,小石料再通过石碾碾压成砂粒,碾压过程中不断的加水,水带着砂粒流入沉淀池内,将原矿表面的黄褐色表皮去除;S3:把沉淀池内的砂粒运入烤房烘烤成干砂粒,然后再经过振动筛筛分,在筛分过程中利用磁铁棒和排磁铁除铁;S4:将筛分后的细干砂粒转入反应釜中,并均匀加入少量的过氧化苯甲酰晶体,以80~120r/min的速度搅拌混合均匀15~30min,并在搅拌时加入适量水和珍珠粉。本发明设计合理,制备方法简单,成本低,在保证石英粉颜色白亮的前提下对皮肤的刺激性小,适用于化妆品生产。

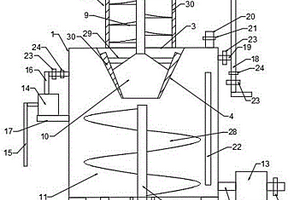

本实用新型公开了凹凸棒生产设备领域的一种凹凸棒石基除铁反应釜,包括抽液泵,还包括上料机,上料机的输入端设置有矿体粉碎机,上料机的输出端设置有筛选箱,筛选箱的下端设置有螺旋搅拌箱,螺旋搅拌箱内设置有螺旋搅拌轴,螺旋搅拌轴通过设置在螺旋搅拌箱上电机驱动,螺旋搅拌箱设置有耐酸腐蚀的内衬,筛选箱的上端设置有斜置的过滤筛网,螺旋搅拌箱的下端对应设置有出渣门,出渣门的底部与螺旋搅拌箱的底部齐平,且两者之间设置有密封垫,筛选箱的中部配备有多个喷头,螺旋搅拌箱的上端设置有抽液泵,螺旋搅拌箱的底部设置有第一电磁吸铁,该装置使得具有凹凸棒这种矿物的利用率更高,生产更高效,能够满足实际中大量初量提纯的生产要求。
本发明提供一种无滑石化妆品用绢云母的加工方法,本发明的方法包括如下步骤:(1)选择绢云母矿石,破碎到粒度为10mm以下;(2)对破碎后的绢云母矿进行酸洗后再水洗去泥;(3)采用轮碾机进行磨矿,磨矿浓度为25‑35%质量浓度;(4)采用水力漩流器进行分选;(5)采用射流磨进行粉碎后再采用高频超声波振动筛筛分使其粒度达到12‑25μm,再进行压滤脱水后,采用85—95℃的热风烘干即可。采用本发明的方法加工的绢云母粉末,纯度高、微粒片状晶形极其完美,是化妆品的优良原料。
本发明公开了一种玻璃制作用的石英粉的配料工艺,包括以下步骤:S1、将石英石矿料加入到第一破碎机中进行第一次破碎,通过第一破碎机筛网的石英石矿料再转移至第二破碎机中进行精细破碎,S2、将石英石颗粒加入到磁选机中去除石英石颗粒中的磁性矿物,再将磁选后的石英石颗粒加入到弱磁选机中去除强磁性矿物,S3、将磁选石英石颗粒通过氢氟酸(HF)作长石活化剂,将漂浮物滤除,S4、去除上清液、留取沉淀物,收集得到酸洗石英石砂粒,S5、冷却至室温,再经研磨、过筛即得制备玻璃制作用的石英粉,避免杂质对它的结晶性以及光泽度的影响,同时提高石英粉的分散性以及分散均匀性,使制备的石英粉光泽度高、结晶性能强,更加易于制备玻璃成品。
本发明公开了一种用于云母粉加工的提纯方法,包括以下步骤:S1、云母矿石的清洁;S2、云母矿石的破碎;S3、云母浆液的制备;S4、向云母浆液中第一次添加盐酸,在添加第一捕捉剂后过滤,收集第一滤液;S5、向第一滤液中第二次添加盐酸,在添加第二捕捉剂后过滤,收集第二滤液;S6、向第二滤液中第三次添加盐酸,在添加第三捕捉剂后过滤,收集第三次过滤的滤网上的未过筛物;S7、将第三次过滤的滤网上的未过筛物在真空条件下脱水并烘干,得到云母粉。本发明通过添加第一捕捉剂可以去除黄铁矿等硫化矿物杂质,通过添加第二捕捉剂可以去除含铁硅酸盐类的杂质,通过添加第三捕捉剂可以收集云母颗粒,使得收集的云母颗粒纯度高。
中冶有色为您提供最新的安徽滁州有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
