778
0
本实用新型涉及一种打捆机钢带入口引导装置，属于冶金行业全自动打捆机设备技术领域。技术方案是：导向套筒（3）包含底座（A）和圆筒（B），圆筒（B）呈水平状态固定在底座（A）上，圆筒（B）的一端为打捆钢带（4）的入口端，圆筒（B）的另一端为打捆钢带（4）的出口端；引导环（1）的外表面为与导向套筒（3）中的圆筒（B）相匹配的阶梯圆柱形，引导环（1）通过紧定螺钉（2）固定在导向套筒（3）中的圆筒（B）内，引导环（1）的内孔为与打捆钢带（4）相匹配的正方形孔，引导环（1）的轴向设有与打捆钢带（4）相匹配的切口。本实用新型结构简单，更换方便，可以在不抽出打捆钢带的情况下，快速更换引导环，节省维修时间。
672
0

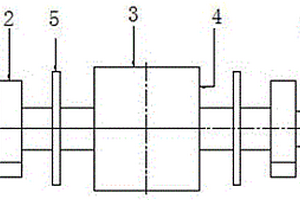

本实用新型涉及一种用于连铸机热区辊道的专用辊子，属于冶金行业连铸生产设备技术领域。技术方案是：轴承座（2）固定在轴（1）的两端，轴套（3）为圆筒形，轴套（3）通过轴套（3）两端的轴套端盖（4）固定在轴（1）的中间，轴承座（2）与轴套端盖（4）之间的轴（1）上设有防辐射散热板（5），所述防辐射散热板（5）上设有一个散热孔，轴套端盖（4）上设有多个散热孔。本实用新型的有益效果是：重量轻、承载能力大，散热效果好，能够有效的对连铸热坯的热量和热辐射进行有效的散发和阻挡，彻底改变辊子轴承的运行环境，使轴承的加油时间延长到每季度一加或是每半年一加。安装方便，运行惯性小，有利于起停，能够满足连铸机的使用要求。
709
0
本实用新型涉及一种降低水膜式超声探头磨损量的调整装置，属于冶金行业无损探伤检测技术领域。技术方案是：包含金属板（1）、凸起平台一（A2）和凸起平台二（B2），金属板（1）的正面（A1）和背面（B1）的中心位置分别设有凸起平台一（A2）和凸起平台二（B2），所述凸起平台一（A2）和凸起平台二（B2）均为方形，凸起平台一（A2）和凸起平台二（B2）与金属板（1）呈一体结构。本实用新型的有益效果是：能够使耐磨板曲面与超声探头检测面之间产生一定的距离，提高了探头检测的稳定性，降低了超声探头的磨损，延长了探头的使用寿命。
845
0
本实用新型涉及一种高炉休复风环保置换装置，属于冶金行业高炉干式除尘技术领域。技术方案是：电动鼓风机（21）通过送风管道（22）与高炉热风炉（19）连接，冷风调节放散管（20）连接在送风管道（22）上，冷风调节放散管（20）上设有冷风调节阀（8），高炉（9）产生的煤气通过重力除尘（16）、布袋除尘（13）和调压后进入脱氯塔（14），脱氯塔（14）通过调节放散阀（4）连接系统总出口（5），置换放散管道（11）的一端连接在系统总出口（5）上，放散管道（11）的另一端与置换放散烟囱（3）连接。本实用新型的有益效果是：避免在高炉休复风时，开炉顶放散对环境造成极大的污染，提高置换效率，节约能源。
623
0
一种液体取样用具,属于对液体进行理化指标测定的取样工具技术领域。提供了一种液体取样用具,以便快速、简便、准确地完成表层与深层成分不均匀液体的取样问题,使所取样液能真实反映需检测部位液体的成分。技术方案是,构成包括取液罐和操作杆,管状操作杆的一端与取液罐体密封固定连接,且其管腔与取液罐连通。在取样时,握紧管腔口或与操作杆管腔密封连通的排气孔将取液罐探入深部液池内,松开管腔口或与操作杆管腔密封连通的排气孔,液体便流入取液罐。所取样液与内部液体的整体情况十分接近,分析测定结果真实可靠。能快速、简便、准确地完成取样,结构简单、使用方便,可广泛应用于冶金、化工生产,特别适于热镀锌过程中熔融锌液取样所用。
1009
0
本实用新型创造是一种净化气体用的干燥装置， 除适用于氢气外还适用于空气、氮气、氧气、氩气等多 种气体。 本实用新型创造提出了一种用蒸汽加热与水喷 射器抽真空相结合的氢气干燥流程，提出了一种适用 于该流程的干燥器结构。干燥器装有外部夹套，内填 硅胶等，按照该流程和干燥器结构设计而成的氢气干 燥装置，设备简单，操作简便；不存在引起氢气爆炸的 电火花，安全性好；它再生时不消耗氢气。可适用于 对氢气含湿量有一定要求的电力、化工、冶金、建材等 部门。
740
0
一种浸入式开浇长水口,属于冶金浇注设备技术领域,目的是解决连铸更换钢包开浇时长水口溢钢现象,其技术方案是:它由钢质圆筒长水口和托圈组成,其改进之处是,长水口的内腔为有一定锥度的圆筒空腔,内腔上端直径为100mm,下端直径为145mm;它的托圈由外圈圆环和内圈垫环所组成,内圈垫环为两个半圆垫环,内圈垫环套装在外圈圆环的内圆周上。本实用新型的有益之处是:将原来的直筒形长水口通钢管形从上下相同改为直筒和斜面相结合过渡的上小下大形式,使长水口的内腔具有一定的锥度,减小空气的逆向作用,同时增大了长水口内部空腔容积;将托圈从圆环改为圆环和两片半圆垫环组合结构,确保新结构长水口使用中的受力均匀和位置稳定。
959
0
本实用新型涉及一种便于棒材冷剪输送辊快速拆装的联轴器，属于冶金行业棒材生产设备技术领域。技术方案是：电机端半轴（1）的中心设有减速轴孔（1‑1），电机端半轴（1）的端面上设有凹型腔（1‑3），凹型腔（1‑3）内璧上均布棒销孔（1‑2），棒销（5）插在电机端半轴（1）的棒销孔（1‑2）中；花键轴（2‑2）边缘开有与棒销（5）对应的半圆槽，辊子端半轴（2）的花键轴（2‑2）嵌入电机端半轴（1）的凹型腔（1‑3）中，挡圈一（3）和挡圈二（4）分别通过螺栓固定在电机端半轴（1）和辊子端半轴（2）的端面上。本实用新型的有益效果是：结构简单，拆装方便，为输送辊道更换提供了便利条件。
1080
0
本实用新型公开了一种钢水同时测温取样装置，涉及钢铁冶金技术领域。本实用新型包括测温枪，测温枪的一端固定有新型伸缩杆，新型伸缩杆的另一端连接有T形连接块，T形连接块与新型伸缩杆的连接端开设有一螺纹，T形连接块与新型伸缩杆通过螺纹连接，T形连接块的另一端固定有测温管固定杆与取样器固定杆。本实用新型通过可拆卸安装杆的结构设计，使得装置把功能单一的测温枪改为多功能的测温取样枪，且可以根据使用者的需求进行长度调节，通过辅助支撑结构设计，使得装置能够在操作员使用时能够起到辅助支撑作用，避免了因为长期的使用测量、取样工具，手腕部的受力过多，导致手腕部因长期受力造成损伤。
820
0

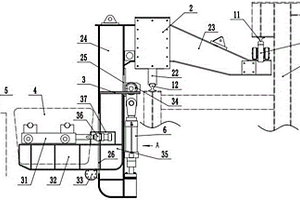

本实用新型公开了应用冶金领域的一种连铸中间包臂梁。该臂梁安装在导轨支架上，包括大臂梁和小臂梁，以及连接大臂梁和小臂梁的升降液压缸。大臂梁一体的水平斜梁和垂直主梁，在斜梁下方、连接主梁的一端安装支撑轮，另一端的上方安装定位轮。支撑轮和定位轮分别与导轨支架的支撑导轨和定位导轨配合。主梁为中空结构，前面有前开口。小臂梁包括一体连接的横梁和竖梁，竖梁插入装配在主梁内，横梁由前开口伸出，在横梁的下部，安装有与主梁前板外壁接触的前轮。升降液压缸与竖梁的顶板连接，可带动竖梁上下移动。本实用新型可在中间包的前方设置操作平台，实现近距离观察和操作，操作精准度高，安全方便。
1101
0
本实用新型涉及一种减速机轴头非接触密封结构，属于冶金行业轧钢生产设备技术领域。技术方案是：包含减速机轴（1）、动环二（2）、静环（3）、动环一（4）、减速机箱体（5）、动环二密封圈（6）、静环密封圈（8）、动环一密封圈（9）和轴端压盖（10），动环一（4）和动环二（2）分别安装在减速机轴（1）上，动环一（4）和动环二（2）与减速机轴（1）之间分别设有动环一密封圈（9）和动环二密封圈（6），轴端压盖（10）固定在减速机箱体（5）上，静环（3）安装在轴端压盖（10）内，静环（3）与轴端压盖（10）之间设有静环密封圈（8）。本实用新型的有益效果是：密封效果好，便于装配，使用寿命长。
1011
0
本实用新型涉及一种锅炉多种煤气燃烧器混合布置结构，属于冶金行业燃气锅炉技术领域。技术方案是：燃烧器具有配风入口（2）和煤气入口（3），其特征在于：炉墙（4）的横截面为四方形，炉膛（5）的四个角按顺时针方向分别为A角、B角、C角和D角，A角和C角为对角，B角和D为对角；炉膛（5）内的燃烧器包括三层，分别为下层、中层和上层，每层四个燃烧器，每层的四个燃烧器分别设置在炉膛（5）的四个角；下层燃烧器和中层燃烧器为高炉煤气燃烧器，上层燃烧器中的两个对角为焦炉煤气燃烧器，另外两个对角为转炉煤气燃烧器。本实用新型的有益效果是：能够实现高炉煤气、焦炉煤气和转炉煤气的综合灵活利用，提高了煤气燃烧效率。
896
0
本实用新型涉及一种脱硫喷枪，属于冶金行业铁水预处理设备技术领域。技术方案是：包含枪体上部（1）、枪体下部（2）、连接法兰（3）、固定螺栓（6）、枪芯（7）和中心套管（8），枪体上部（1）和枪体下部（2）通过连接法兰（3）固定连接，构成枪体，枪体下部（2）为枪体的工作部，所述枪体内设有中心套管（8），枪芯（7）通过固定螺栓（6）固定在中心套管（8）内，枪芯（7）位于枪体上部（1）的一端设有连接丝扣（5）。本实用新型的有益效果是：在喷枪出现熔损、堵塞不能正常使用，或者使用寿命到期时，可以实现快速更换，节省换枪时间，降低劳动强度，降低更换成本，提高工作效率。
658
0

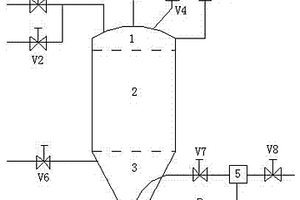

一种改进的高炉喷吹罐，属冶金技术领域。其技术方案是：该喷吹罐包括一个上部呈柱形、下部呈锥形的罐体，罐体的锥形段内设置有流化装置并连接有流化管路和喷吹管路，罐体顶盖上设置有装料口、充压口、小放散口和大放散口，在罐体顶盖内侧安装有煤粉过滤板，所述煤粉过滤板位于充压口、小放散口和大放散口的下方，其边缘与罐体顶盖内壁连接，改进后，在罐体内还设置有附加放散管，所述附加放散管的上端接大放散口，下端穿至煤粉过滤板的下方，附加放散管的外壁与煤粉过滤板固定连接。本实用新型不仅大大提高了放散速度和喷吹罐的工作效率，而且可避免煤粉过滤板被放散气流破坏，减少了小放散口及阀门的磨损，保证了高炉生产的正常进行。
1066
0

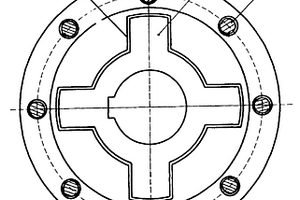

一种单啮合式联轴器,属啮合齿式联轴器技术领域,用于解决此种联轴器在恶劣工矿环境下工作可靠性差之缺陷。构成中有带法兰的轴套、带外齿轮的轴套、带法兰的内齿圈,两轴套用于与两对接轴相连接,内齿圈上的内齿与轴套上的外齿相啮合,内齿圈上的法兰与轴套上的法兰通过螺栓联接,改进后,内、外齿为矩形齿,矩形内齿设置在内齿圈的法兰上,矩形外齿设置在轴套一端,矩形内、外齿的齿数为3～6个。本实用新型具有滑动摩擦小,对润滑条件要求低,润滑油脂添加观察方便,齿形大、承载能力高,使用可靠、寿命长等显著优点,适宜在冶金、矿山、电力等恶劣工况环境中、尤其是轧钢生产线加热炉出口输送辊道中应用。
952
0

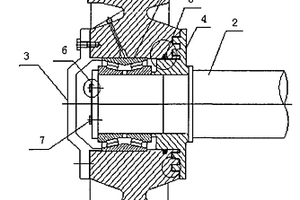

一种便于维护的大型环冷机台车车轮,属于冶金行业的烧结设备技术领域,所要解决的技术问题是提供一种能够降低制作难度和成本、且保持密封效果的便于维护的大型环冷机台车车轮,其技术方案是:它包括车轮、轮轴、端盖、密封套、轴承,轮轴的轴头有紧固压板,压板由紧固螺栓固定在轴头端面上,压板大于轴头截面积的圆周部分压靠在轴承的外套侧面;在密封套的圆周内侧有环形密封槽,密封槽内嵌有密封毡圈。本实用新型的轮轴的轴向固定只采用压板固定一种方式,降低加工成本减少维护工作量;原有技术中的骨架油封由毡圈密封代替,避免了实际生产中骨架油封容易老化、变形、损坏,而且拆装不便的缺陷,以最简单的改进取得了显著的效果。
1065
0
本发明提供了一种大型高炉风口法兰离线安装方法，属于冶金机械技术领域，包括以下步骤：S1、分块制作炉壳，割除风口区炉壳板，完成预拼装；S2、在风口带炉壳内焊接临时拉撑；S3、将风口带炉壳吊至组装平台，风口开孔的周向焊接调整定位装置；S4、将风口法兰吊装至风口区域；将风口法兰固定在风口区域并焊接风口法兰；S5、将风口带炉壳与下方炉壳焊接，并拆除临时拉撑。本发明提供的大型高炉风口法兰离线安装方法，实现了风口法兰的离线安装，使风口带在工厂里安装完成，克服了施工现场场地狭小的问题，确保了风口法兰的焊接质量和安装精度的同时加快了施工进度；且切割里口单面坡口和设置临时拉撑减小了变形量，提高了焊接效果。
1046
0

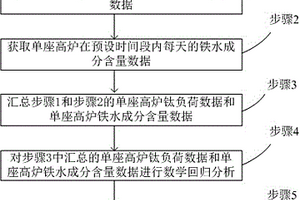

本发明公开了一种高炉铁水钛含量的精确预计方法，属于冶金炼铁技术领域，包括获取单座高炉在预设时间段内每天的钛负荷数据；获取单座高炉在所述预设时间段内每天的铁水成分含量数据；汇总获取的所述钛负荷和所述铁水成分含量数据；对所述钛负荷和所述铁水成分含量数据进行数学回归分析，得出常数、a和b的数值，得出回归方程为：铁水含钛量=常数+a×铁水含Si量+b×钛负荷；根据所述得出常数、回归系数a和b的数值，依据回归方程计算出铁水含钛量。在增加了高炉铁水含硅量对铁水含钛量的影响因素外，又增加了钛负荷对铁水含钛量的影响因素，使高炉铁水钛含量的精确预计依据更加充分，接近于实际生产，估计误差控制在0.006%以内。
1020
0

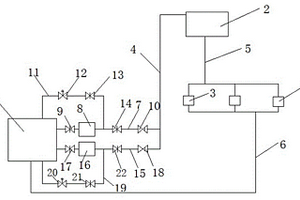

本发明公开了一种机组主油路模拟试验系统，属于冶金技术领域，包括油箱、高位油箱、需油点，第一管道的两端分别连接油箱和总管道，第二管道的两端分别连接油箱和总管道，总管道的另一端连接高位油箱，高位油箱通过若干供油支路连接需油点，需油点通过回路连接油箱，第一模拟支路一端连接油箱，另一端连接第一油泵和闸阀Ⅰ之间的第一管道，第二模拟支路一端连接油箱，另一端连接第二油泵和闸阀Ⅱ之间的第二管道，第一模拟支路设有第一支路闸阀，第二模拟支路上设有第二支路闸阀。本发明能对检修完成后的油泵进行模拟试验检测，确保机组主油路系统的安全、稳定运行。
968
0
本发明公开了一种双液复合铁基双金属铸造方法，第一层金属的熔点不低于第二层金属，第一层金属浇注后采用低碳钢冷铁快速冷却，冷却到一定温度时，浇注第二层金属，第二层金属的浇注温度不低于第一层金属的熔点，保证了两层金属的熔合。由于采用了冷铁快冷的方法，减小了第一层金属的熔合量，保证了第二层金属的成分，获得具有冶金结合的双金属复合材料工件。该工艺方法减少了第一层金属的熔合量，保证了第二层金属熔合后的成分，提高了双液复合的合格率，便于工业化大生产。
1027
0
本实用新型涉及一种板材矫直机上辊系稳定装置，属于冶金行业板材矫直设备技术领域。技术方案是：包含锁紧液压缸（1）、连接球头（2）、基座（3）和定位滑板（4）；连接球头（2）的前端为半球形结构（21），连接球头（2）的后端为圆柱形结构（22）；定位滑板（4）包含相互垂直布置的定位板（41）和底板（42）以及设置在定位板（41）和底板（42）之间的加强筋板（43）；液压缸底座（13）固定在基座（3）上，锁紧液压缸（1）的推杆（11）与连接球头（2）的后端螺纹连接在一起，连接球头（2）的前端顶在定位板（41）上。本实用新型的有益效果是：避免在矫直过程中上辊系晃动错位导致辊系中心线错位交叉，增加矫直设备稳定性。
653
0

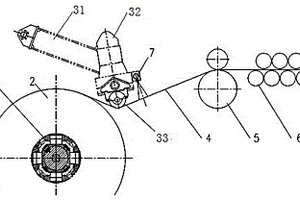

本实用新型涉及一种平整机随动板带吹扫装置，属于冶金行业热轧平整设备技术领域。技术方案是：摆动臂（31）的一端铰接在开卷机（1）的机架上，摆动臂（31）的另一端固定在深弯辊支架（32）上，深弯辊（33）转动连接在深弯辊支架（32）上，在深弯辊支架（32）上设有一个集管（7），集管（7）通过压缩空气软管（9）与压缩空气管路（10）相连接，所述集管（7）位于板带（4）的上方，集管（7）上设有多个沿板带（4）宽度方向上均匀排列的喷嘴（8），喷嘴（8）的喷吹方向朝向板带（4）的上表面。本实用新型的有益效果是：能够有效去除板带上表面剥落的氧化铁屑，避免因氧化铁屑造成的平整产品质量事故，减少平整工艺辊系备件损耗。
902
0

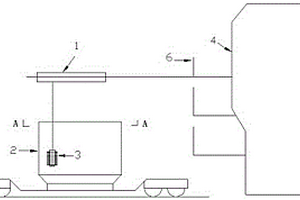

本实用新型涉及一种快速处理焦炭粘罐装置，属于冶金行业干熄焦生产设备技术领域。技术方案是：干熄焦焦罐（2）设置在干熄车道轨（5）上，干熄炉框架（6）固定在干熄焦炉（4）上，起重电葫芦（1）固定在干熄炉框架（6）上，扒焦耙（3）通过钢丝绳吊挂在起重电葫芦（1）上，扒焦耙（3）位于干熄焦焦罐（2）的上方，所述扒焦耙（3）包含圆柱体（31）和固定在圆柱体（31）上的多根钢筋（32）。本实用新型的有益效果是：可快速处置生焦粘罐现象，大大缩短处理粘焦的时间。有效杜绝大量焦炭持续烧损焦罐现象的发生，从而延长焦罐衬板及主框架的使用寿命，减少企业的备品备件费用。
844
0

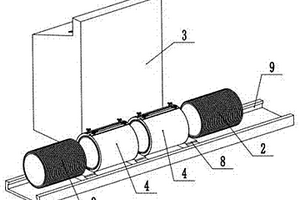

本实用新型公开了一种应用于冶金装备维修领域的连铸辊感应加热设备。该设备包括整体感应加热器、仿型感应加热器、电源控制柜、轨道支撑和轴承座支撑滑块；感应电源控制柜可单独测控或同时测控感应加热器；所述轴承座支撑滑块能在轨道支撑上平行移动，并能够定位锁紧；所述仿型感应加热器由左右两个壳体分体半圆组合而成，其电感线圈为半圆柱曲面螺旋型布线形式，分别放置在左右壳体内。本实用新型连铸辊感应加热设备可快速加热辊套，与拆装设备一起，提高了辊套的拆卸或安装效率，保护芯轴免受破坏或划伤，降低了连铸辊的维修成本。
674
0

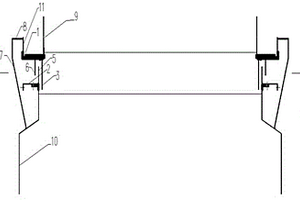

一种用于连接转炉烟道与蒸发冷却器的新型蒸发冷补偿器，属冶金炼钢设备技术领域，用于解决现有蒸发冷补偿器容易被烧毁及高温烟气烧坏周围设备的技术问题，技术方案为：包括上法兰、下法兰、环形密封挡板Ⅰ、环形密封挡板Ⅱ、环形密封挡板Ⅲ和外部密封板，上法兰和下法兰分别与转炉烟道和蒸发冷却器的法兰连接，环形密封挡板Ⅰ的上端沿上法兰内环周向固定，环形密封挡板Ⅱ的下端沿下法兰内环周向固定，环形密封挡板Ⅲ的上端固定于上法兰内外环之间；外部密封板的下端沿蒸发冷却器变径部位周向固定。本实用新型可有效杜绝蒸发冷补偿器的烧损；同时可保证保温棉不易被风机抽走，高温烟气外溢得到有效控制，有效保护了蒸发冷补偿器周围的设备。
881
0

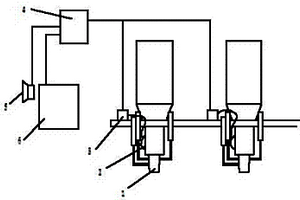

一种防止焦炉装煤车装空炉的报警装置，属冶金焦化设备技术领域，用于防止焦炉装煤车出现装空炉事故，其技术方案是：它由电机变频器、可编程序控制器、蜂鸣器、显示装置组成，电机变频器与螺旋给煤电机相连接，电机变频器的信号输出端与可编程序控制器的信号输入端相连接，可编程序控制器的输出端与蜂鸣器和显示装置相连接。本实用新型在装煤车装煤时，电机变频器检测螺旋給煤电机实际电流并送至可编程序控制器，当出现实际电流小于或等于空载电流时，判断为异常现象，即装煤口没有下煤，由可编程序控制器输出报警，蜂鸣器鸣响，显示装置的画面中闪烁提示，警示司机，并现场确认是否下煤，从根本上杜绝装空炉事故发生，避免事故带来的巨大损失。
1078
0
一种角式快速切断阀,属加热炉燃烧装置技术领域,所要解决的技术问题是使所提供的角式快速切断阀具有启闭迅速,流阻小、通畅性好的特点。构成中有阀体、阀盖、阀板及启闭机构,阀体侧面和底部有进、出气口,改进为,阀板倾斜设置,启闭机构由转轴、旋转臂组成,转轴旋转支承在阀体上,旋转臂的一端与转轴固接、另一端与阀板活动连接,阀板随转轴旋转至水平状态时封盖出气口。本实用新型可以较小的旋转角度使阀板由水平状态旋转至倾斜的开启状态,并可完全让开进、出口之间的进、排气通道,具有启闭迅速,通畅性好,无需较大行程气动缸,结构简便等特点,适宜作为快速截止阀、尤其是冶金加热炉上烧嘴所配用的煤气快速切断阀使用。
