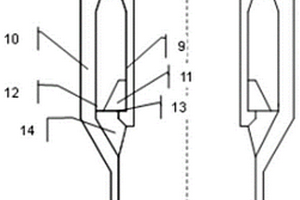

热风炉烧咀 905

 0

本实用新型公开一种烧咀,是一种冶金行业应用于热风炉上的烧咀。由助燃气室和套装在助燃气室内部的可燃气室组成,在助燃气室的下部设置有助燃气咀,在可燃气室的下部设置有可燃气咀,可燃气咀套装在助燃气咀的内部,可燃气咀的出口与助燃气咀的出口平齐,在可燃气咀与助燃气咀之间设置有倒流板,在助燃气室上设置有带助燃气管连接法兰的助燃气进气管接口,在可燃气室上设置有带可燃气管连接法兰的可燃气进气管接口,在助燃气咀的外柱面上安装固定有与热风炉炉壳固定的连接法兰,在助燃气室的外部设置有冷却水套,在冷却水套的下部设置有冷却水进水管接口,在冷却水套的上部设置有冷却水出水口。它的使用寿命长比现有技术的烧咀长60倍。

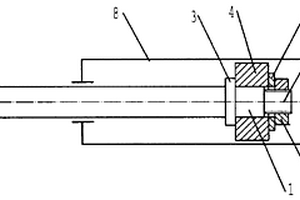

防断防脱活塞杆 1123

 0

一种防断防脱活塞杆,属液压缸技术领域。用于解决现有活塞杆承载时容易由退刀槽除折断并滑出缸体之使用缺陷。改进后的活塞杆,连接活塞的螺纹端头与连接轴段等径,连接轴段尾部增设了大于活塞杆、小于活塞的挡环。本实用新型去除退刀槽后消除了应力集中部位,提高了活塞杆结构强度和承载力,尤其增强了其抗冲击载荷的能力,故可延长了活塞杆使用寿命;此外,可通过增设的挡环防止活塞杆断裂后滑出缸体,消除液压油大量泄漏引发的污染环境、影响检修之弊病;经在冶金酸洗镀锌设备的液压锁紧缸中试验应用,活塞杆寿命可由十几天延长至5～8个月,可取得良好的综合效益,适宜在单活塞杆结构的液压油缸中,尤其是工作于冲击载荷较大的液压缸中使用。

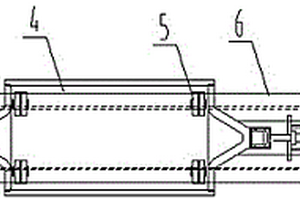

镀锌线沉没辊轴承套安装工装 1005

 0

本实用新型涉及一种镀锌线沉没辊轴承套安装工装，属于冶金行业轧钢生产辅助设备技术领域。技术方案是：包含液压缸（1）、压紧套（2）、支撑轮（5）、支撑钢架（6）、弧形凹坑（8）和弧形端盖（9），所述压紧套（2）为与沉没辊轴承套（3）相匹配且一端封闭的圆筒形，压紧套（2）封闭的一端设有弧形凹坑（8），支撑钢架（6）上设有两排支撑轮（5），两排支撑轮（5）之间的距离小于沉没辊（4）的直径，两排支撑轮（5）的两端分别设有一个相对布置的液压缸（1），所述液压缸（1）的缸杆与弧形端盖（9）相连接，弧形端盖（9）顶在压紧套（2）的弧形凹坑（8）上。本实用新型的有益效果是：能够快速安装沉没辊轴承套，省时省力，安全可靠。

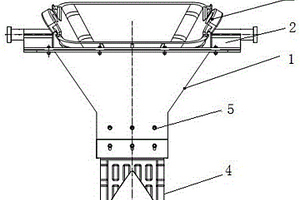

用于钢渣处理的进料口溜槽 843

 0

本实用新型涉及一种用于钢渣处理的进料口溜槽，属于冶金行业炼钢钢渣处理设备技术领域。技术方案是：溜渣体（1）的上部为上大下小的空心锥台形，溜渣体（1）的下部为空心柱形，溜渣体（1）的顶部为进渣口，溜渣体（1）的底部为出渣口，铸钢钢套（2）为与溜渣体（1）上部相匹配的空心锥台形，铸钢钢套（2）固定在溜渣体（1）上部的内壁上，铸钢钢套（2）的顶端设有两个对称布置的吊耳（6）；小衬板（3）和v型衬板（4）分别通过固定螺栓（5）固定在溜渣体（1）的下部。本实用新型的有益效果是：能够避免受高温钢渣冲击烧坏溜渣槽，导致钢渣外淤，降低操作人员的劳动强度和危险性。

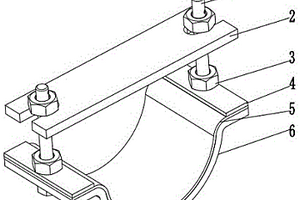

用于低压蒸汽管道漏点的处理装置 1060

 0

本实用新型涉及一种用于低压蒸汽管道漏点的处理装置，属于冶金行业低压蒸汽管道漏点处理技术领域。技术方案是：包含螺栓（1）、管压板（2）、螺母（3）、固定板（4）、橡胶垫（5）和管卡（6），所述管卡（6）为与低压蒸汽管道相匹配的半圆形，管卡（6）的两端沿径向设有外沿（7），橡胶垫（5）设置在管卡（6）的内侧面上，橡胶垫（5）的两端分别通过一块固定板（4）固定在管卡（6）两端的外沿（7）上，管压板（2）两端与管卡（6）两端的外沿（7）以及固定板（4）之间分别通过螺栓（1）和螺母（3）连接在一起。本实用新型的有益效果是：在不停汽情况下实现低压蒸汽管道漏点的带压处理，结构简单，安全可靠，可快速的实现漏点的处理。

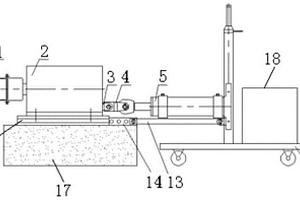

快速拆装轧机机架辊电机的工具 696

 0

本实用新型涉及一种快速拆装轧机机架辊电机的工具，属于冶金行业机械技术领域。技术方案是：导向支架（8）固定在移动小车（12）上，固定板（10）的两侧分别通过导向轮（9）滑动连接在导向支架（8）上，升降丝杆（6）的下端固定在固定板（10）上，升降丝杆（6）的上端螺纹连接在导向支架（8）上，升降丝杆（6）上设有调节螺母（7），液压缸（5）的缸体固定在固定板（10）上，液压缸（5）的活塞杆与牵引支座（3）连接，拉杆（13）的一端铰接在固定板（10）上，拉杆（13）的另一端与电机底座连接板（14）连接。本实用新型的有益效果是：能够快速拆装板带轧机机架辊的驱动电机，同时避免对机架辊传动轴造成损伤。

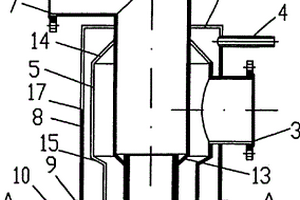

洗涤塔环缝开度测量装置 815

 0

本实用新型涉及一种洗涤塔环缝开度测量装置，属于冶金行业煤气除尘设备技术领域。技术方案是：液压缸活塞杆（2）与环缝拉杆（8）的下端通过固定销（6）相连接，环缝拉杆（8）的上端与设置在煤气导流筒（10）内的环缝锥（9）相连接，环缝拉杆（8）的外侧设有环缝保护套（7），指针（5）固定在液压缸活塞杆（2）与环缝拉杆（8）相连接的固定销（6）上，导向杆（3）的上端固定在环缝保护套（7）上，导向杆（3）上设有与指针（5）相对应的百分标尺（4）。本实用新型的有益效果是：结构简单、使用方便、测量准确，能够及时有效地监测到洗涤塔环缝锥的开度，避免环缝出现故障，影响高炉顶压调节，造成高炉休风的情况发生。

双支腿结构的干熄炉 1126

 0

本实用新型涉及一种双支腿结构的干熄炉，属于冶金行业干熄焦节能环保技术领域。技术方案是：在环形气道（6）的底部沿干熄炉圆周方向设置多个支撑环形气道（6）的上部支腿（11），相邻两个上部支腿（11）之间形成循环气体斜道，所述上部支腿（11）的截面为直角梯形，上部支腿（11）的直角边与环形气道内墙（9）镶嵌在一起，上部支腿（11）的底边与环形气道外墙（10）之间设有膨胀缝（12）；在上部支腿（11）的下方设置下部支腿（14），所述上部支腿（11）与下部支腿（14）之间设有滑动层（13）。本实用新型的有益效果是：使干熄炉结构稳定性大幅提高，延长了干熄炉使用寿命，促进了干熄焦长周期、高效、稳定生产。

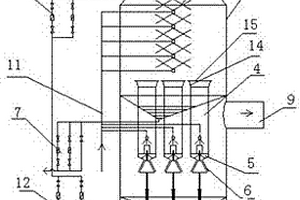

高炉煤气洗涤塔环缝保护装置 869

 0

本实用新型涉及一种高炉煤气洗涤塔环缝保护装置，属于冶金行业高炉煤气洗涤塔设备技术领域。技术方案是：包含环缝导管（4）、环缝连杆（8）、液压缸（10）、支撑槽钢（14）和环缝导管盖板（15），环缝导管（4）的下端与环缝（6）连接，环缝导管盖板（15）通过支撑槽钢（14）固定在环缝导管（4）的上端，环缝连杆（8）的上端与环缝（6）的下部支撑连接，环缝连杆（8）的下端与液压缸（10）驱动连接。本实用新型的有益效果是：能够保护洗涤塔内部的环缝，使环缝不受煤气和瓦斯灰的冲刷，以及重物掉落的冲击，防止环缝喷头损坏，保障了煤气流速的畅通，延长了环缝和环缝喷头的使用寿命。

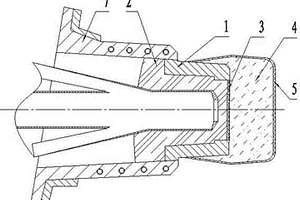

高炉封炉风口密封结构 678

 0

本实用新型公开了一种高炉封炉风口密封结构，涉及冶金炼铁技术领域，包括嵌在风口中套内腔的水炮泥层，所述水炮泥层外设封堵板，所述封堵板与中套内孔配合、且设置在中套孔口，所述封堵板外设黄泥层，所述黄泥层外设黄油层。首先将高炉风口内的小套拆卸下来，在风口中套内用水炮泥层密封，然后在水炮泥层外侧、中套孔口设置耐高温的石棉板，再在石棉板外侧用黄泥层密封，最后在黄泥层外涂抹黄油层，加装石棉板增加密封结构的强度，利用黄油来避免黄泥开裂，此种密封结构大大减轻了操作人员的劳动强度，提高了工作效率。本实用新型具有结构简单、密封效果好的优点，简化了密封步骤，无需再派专人巡检，减少了操作人员的工作量。

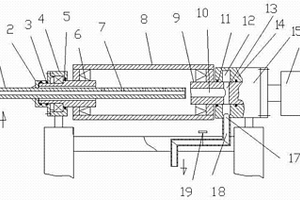

连铸机水冷式辊道 897

 0

本实用新型为一种连铸机水冷式辊道，涉及冶金连铸机技术领域。主要结构是进水管通过左棍筒轴的中心通孔伸到棍筒的内部，位于棍筒内部的通水管部分设有一排向上的喷水孔,进水管密封固定在左轴承盖上，左轴承盖和左棍筒轴间设有水密封圈；右棍筒轴的左端内部设有中心盲孔，该中心盲孔通过连通孔与固定式外套中的环形水室连通，固定式外套与右棍筒轴之间设有密封圈，固定式外套固定在右轴承座上，出水管和环形水室连通。本实用新型克服了现有技术之不足,其水冷结构简单明了紧凑、占地面积小、冷却及密封效果好，不仅可提高了设备的使用寿命，而且场地工作环境好，改善了工作环境，有利于文明生产和提高生产效率。

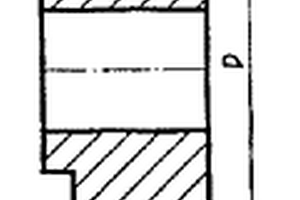

轧钢机用飞轮 768

 0

一种轧钢机用飞轮,属飞轮零部件技术领域。所要解决的问题是提供一种应力分布均匀,使用安全可靠的轧钢机用飞轮。其改进在于,飞轮轮辐采用环状平面板结构,其厚度接近飞轮厚度。与现有飞轮结构相比,轮辐与轮毂连接处的厚度变化梯度小,故消除了连接处应力集中、易产生裂纹断裂的结构缺陷,在飞轮矩不变的情况下增加飞轮厚度,减小飞轮直径也有利于应力均匀分布,并提高承载能力,本实用新型承载交变负荷能力强、抗疲劳性能好、使用寿命长、结构简单,易于加工。本实用新型适于在冶金轧钢机传动装置上使用。

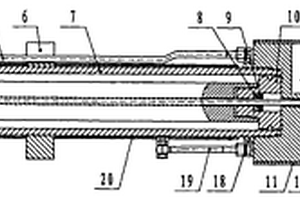

结晶器窄边调宽伺服液压缸 764

 0

一种结晶器窄边调宽伺服液压缸,由液压缸本体和液压阀块装置组成,液压缸本体上有活塞杆、防尘罩、前压盖、导向套、有杆腔进油管、法兰、缸筒、非导磁垫片、磁环、活塞、锁紧螺母和空气管,液压阀块装置上有阀块、保护罩、伺服阀、液控单向阀、溢流阀和位移传感器,其中液控单向阀和溢流阀为两件,液压缸本体的后端是外螺纹,液压阀块装置的前端是内螺纹,液压缸本体与液压阀块装置通过内外螺纹连接在一起,并用锁紧螺母锁紧。该液压缸适用于冶金行业板坯连铸机结晶器窄边的在线调宽。其优点为,结构合理、可靠性高,能够对板坯连铸机结晶器窄边进行在线调宽,提高了生产效率,降低了劳动强度,是一种理想的结晶器窄边调宽伺服液压缸。

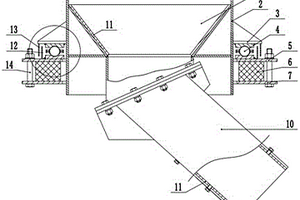

铁合金旋转料斗 863

 0

本实用新型公开了应用冶金领域的一种铁合金旋转料斗。该料斗的上层旋转装置包括上支撑板、滚珠装置、上底板、下底板、橡胶垫块、螺栓、上垫板和下垫板。上支撑板固定在筒体外壁，在上支撑板的下表面焊接固定上垫板，上底板的上表面焊接固定下垫板。上下垫板之间放置滚珠装置，在上下垫板的表面加工有弧形凹槽，滚珠装置的滚珠在该弧形凹槽内滚动。下底板与支撑平台固定连接，上下底板用螺栓连接，之间安装橡胶垫块。在滚珠装置的外侧焊接固定内挡尘板和外挡尘板。该料斗采用滚珠旋转，降低了旋转的摩擦力，弧形凹槽实现滚珠的定位旋转。

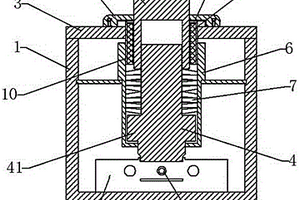

高温场合使用的模块式称量装置 760

 0

本实用新型涉及一种高温场合使用的模块式称量装置，属于称量装置技术领域。本实用新型的技术方案是：支撑面板（3）中央设有中心孔，固定套筒（10）由中心孔纵向朝下焊接而成；称重传感器（2）固定于箱体（1）底部，承重压头（4）设置在称重传感器（2）上端；限位导套（6）设置在承重压头（4）外侧，二者之间设有碟簧（7）；导向套（5）沿支撑面板（3）的中心孔向下插入箱体（1）内，承重压头（4）上端与导向套（5）相套接，导向套（5）与承重压头（4）外侧的碟簧（7）相抵接。本实用新型的有益效果是：结构简单、合理，安装方便，耐高温、抗冲击，适用于冶金工业现场的钢包和钢水的称量。

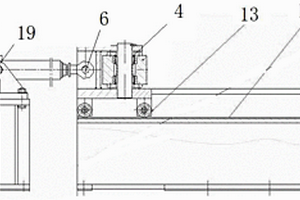

用于中厚板圆盘剪的钢板对中装置 883

 0

本实用新型涉及一种用于中厚板圆盘剪的钢板对中装置，属于冶金行业中厚板生产设备技术领域。技术方案是：液压缸支座（3）固定在液压缸底座（1）上，液压缸（2）的缸体通过耳轴（19）铰接在液压缸支座（3）上；液压缸（2）的柱塞杆（5）通过销轴一（6）与推头支架（7）相连接，推头支架（7）上设有与钢板相配合的导轮（11），导轮（11）通过滚动轴承（12）转动连接在导轮轴（8）上，导轮轴（8）的两端固定在推头支架（7）上，推头支架（7）的下方设有行走轮（13），行走轮（13）设置在行走轨道（17）上，行走轨道（17）固定在轨道支架（18）上。本实用新型的有益效果是：能够使钢板剪切时两侧切边量均匀，不出现闪毛边现象。

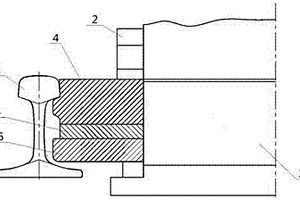

钢轨专用分体立式矫直辊 927

 0

本实用新型涉及一种钢轨专用分体立式矫直辊，属于冶金行业重轨精整设备技术领域。技术方案是：包含钢轨（1）、立辊芯轴（3）、立辊工作圈（4）、立辊垫片（5）和立辊导向圈（6）,立辊芯轴（3）的外表面上从上至下依次设有立辊工作圈（4）、立辊垫片（5）和立辊导向圈（6），所述立辊工作圈（4）的孔型和钢轨（1）的轨头轮廓相吻合，立辊导向圈（6）的直径大于立辊垫片（5）的直径。本实用新型的有益效果是：将整体立式矫直辊该为分体立式矫直辊，同时对矫直辊孔型进行了修改，使其更加吻合钢轨轨头的形状，矫直效果优于现有技术矫直辊矫直效果。结构简单坚固，更换灵活，使用成本低，可修复性好，车削工作量小，经济效益显著。

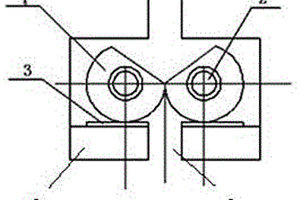

快速分隔炉内气氛的装置 831

 0

本实用新型涉及一种快速分隔炉内气氛的装置，属于冶金行业冷轧带钢连退线退火炉设备技术领域。技术方案是：两个橡胶辊分别设置在退火炉（8）内带钢通道（9）的两侧，辊身（1）为大于二分之一的圆柱形，辊身（1）采用橡胶材料，辊身（1）与退火炉（8）的内壁之间设有石墨垫片（3），气缸（7）设置在两个橡胶辊之间，气缸（7）的缸杆通过两个曲柄连杆机构分别与两个橡胶辊的辊轴（2）驱动连接，整体为左右对称结构。本实用新型的有益效果是：很好的隔绝了不需要吹扫的炉段气氛，缩短了炉内降温吹扫的时间，保证了工作人员的安全。提高了炉内的气氛利用率，有效解决不吹扫的前提下更换路径的安全问题。

方便叉车载运纸套筒的装置 878

 0

本实用新型涉及一种方便叉车载运纸套筒的装置，属于冶金行业冷轧生产辅助设备技术领域。技术方案是：在叉车（1）上设有两个平行布置的L型叉脚（2），两个结构相同的延伸杆（4）平行布置，两个结构相同的延伸杆（4）之间的距离与叉车（1）上的两个平行布置的L型叉脚（2）之间的距离匹配，所述延伸杆（4）的一端设有与L型叉脚（2）相配合的一矩形槽口（3），延伸杆（4）的另一端设有耳座（5），所述耳座（5）通过销轴（11）与围杆（8）转动连接。本实用新型的有益效果是：方便纸套筒码放，同时也增大了载运纸套筒的有效空间，极大地增加每次转载套筒的数量，提高纸套筒转运效率。

拉矫机主动辊水冷电磁控制液压缸 859

 0

本实用新型为一种拉矫机主动辊水冷电控液压缸，涉及冶金拉矫液压缸机术领域。主要包括主要包括活塞、活塞杆、缸体及其上油道、下油道，所述缸体上设有水冷夹层及其进水口、出水口，并设有电磁控制油路。本实用新型克服了现有技术之不足,不仅其水冷却效果好，设备耐用，减少了热辐射，提高了设备的使用寿命，减少了设备的维修次数，减轻工人的劳动强度，有利于提高生产效率，有利于环保，而且可以提高产品的质量；同时，用电磁控制阀可控制油流方向、油压，控制准确、迅速、方便，能根据钢坯大小、拉力、压力自动调节，有利于提高拉矫机性能和产品质量。

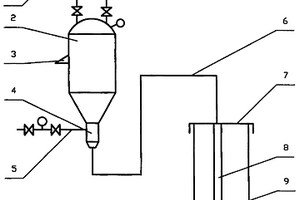

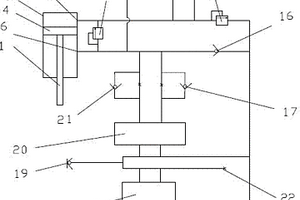

喷吹镁粒铁水球化装备 710

 0

本实用新型涉及一种冶金、材料、铸造行业铁水球化处理用喷吹颗粒镁球化装备。压力储料罐上端密封固定进料管和定量电子秤,下端固定定量喷吹给料器,其内通过进料管储有颗粒镁,定量喷吹给料器通过输镁管道与耐火球化喷枪的上端密封固连,耐火球化喷枪的下端有带有下部敞开的腔室的球化反应室,球化反应室侧壁上有排气孔,耐火球化喷枪与铁水球化包盖固定,铁水球化包盖盖在铁水球化包的上开口上,所述的耐火球化喷枪和球化反应室伸入铁水球化包内。它结构简单,成本低,操作简单,球化效果稳定,铁水纯净度高。

用于电气设备的防脱防震式接地装置 957

 0

本实用新型涉及一种用于电气设备的防脱防震式接地装置，属于冶金行业电气设备接地技术领域。技术方案是：减震弹簧（6）和接地地锥（2）设置在防护外管（1）内，接地地锥（2）的下端伸出防护外管（1），接地地锥（2）的上端与通电铜管（4）相连接，所述通电铜管（4）设置在绝缘胶管（3）内，绝缘胶管（3）的下端通过滑轮（17）与防护外管（1）的内壁滑动连接，绝缘胶管（3）的上端通过螺纹套（10）与连接管（7）的下端相连接，连接管（7）的上端与连接板（11）固定连接，所述连接板（11）上设有与电气设备相配合的接电孔（12）和固定孔（19）。本实用新型的有益效果是：具备良好的防脱落和防震减震的功能。

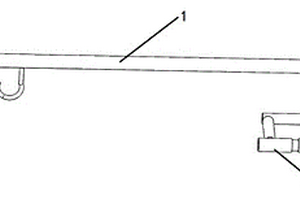

中间包水口对中装置 893

 0

本实用新型公开了一种中间包水口对中装置，属于冶金技术领域，包括手持杆、连接定位机构和对中杆，手持杆的一端设有连接定位机构，连接定位机构包括连接杆、固定杆、外段连杆Ⅰ和外段连杆Ⅱ，连接杆的一端设置在手持杆的一端，连接杆的另一端设置在固定杆的中部，固定杆两端到连接杆的距离相等，外段连杆Ⅰ和外段连杆Ⅱ的一端分别设置在固定杆的两端，外段连杆Ⅰ和外段连杆Ⅱ的另一端均设有对中杆，外段连杆Ⅰ和外段连杆Ⅱ的直径和长度均相等。本实用新型结构简单，使用方便，不仅能实现生产时中间包水口的可靠对中，提高产品质量的同时，杜绝生产过程中的安全隐患，并且适用于不同尺寸的中间包水口对中。

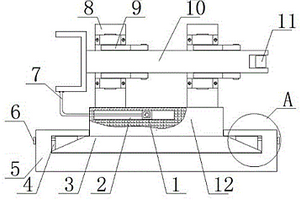

棒材精轧机组侧活套装置 805

 0

本实用新型涉及一种棒材精轧机组侧活套装置，属于冶金行业棒材生产设备技术领域。技术方案是：底板（3）固定在底座（5）上，底板（3）上设有两个立板（8），两个摆臂（9）的一端分别转动连接在两个立板（8）上，两个摆臂（9）的另一端分别转动连接在支撑梁（10）上，支撑梁（10）的一端设有与轧件相配合的托辊（11），支撑梁（10）的另一端与滑杆（7）的一端相连接，滑杆（7）的另一端与滑块（1）相连接，滑块（1）滑动连接在滑块箱（12）内，滑块箱（12）固定在底板（3）上。本实用新型的有益效果是：支撑梁长期摆动时不宜易晃动、稳定性好，维护方便、使用寿命长。

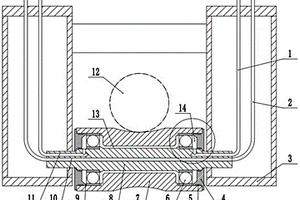

冷却式运输辊 874

 0

本实用新型公开了一种冷却式运输辊，应用冶金领域。该运输辊的辊体包括辊套、芯轴和轴承，辊套套装芯轴，两者之间有流通润滑油的间隙，辊套通过两端的轴承与芯轴转动连接。在辊套的两个端面，挡板与轴承之间形成空腔，该空腔通过密封圈密封。芯轴的两端加工有对称的两个油道，油道的一个开口连通空腔，一个开口位于芯轴的端面，连接固定在支架上的油管。为降低润滑油的冷却压力，贯通芯轴芯轴加工水道，与支架上的水管连接。本实用新型利用润滑油润滑冷却轴承，提高了轴承的使用寿命，冷却水将热量带走，保证了输送辊工作的稳定性，辊套和芯轴分体套装，降低了备件的投入费用。

高温烟气多管旋风除尘冷却器 963

 0

本实用新型涉及矿山、冶金、建材及化工领域高温炉窑及锅炉烟气处理的高温烟气多管旋风除尘冷却器，其包括支架及平台、灰斗、壳程风箱、进出气风箱、轴流风机、卸灰阀等，旋流器在壳程风箱上管板上以正三角形排布，包括升气管、旋流叶片、壳体和导风板；所述壳体上部为直筒形，下部为锥形，在锥形位置焊接导风板；旋流叶片位于壳体的上口部，与进出气风箱的进口相接；升气管插入壳体上部与进出气风箱的出口相接；本装置同时具备除尘和降温功能，由于轴向旋流的布置，具有节省空间、换热面积大、降温效果好的特点，同时，由于大直径旋流器的采用，本装置具有较小的运行阻力。

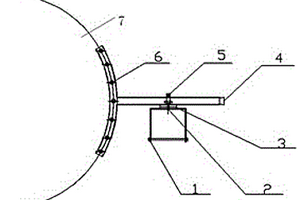

型钢万能轧机水平辊冷却装置 988

 0

本实用新型涉及一种型钢万能轧机水平辊冷却装置，属于冶金行业型钢万能轧机轧辊冷却设备技术领域。技术方案是：包含两个结构相同的冷却系统，两个结构相同的冷却系统分别布置在万能轧机水平辊的两侧，所述冷却系统包含固定支架（1）、转盘（3）、冷却水管（4）、水管夹（5）和喷头（6），固定支架（1）固定在万能轧机横梁上，转盘（3）设在固定支架（1）上，冷却水管（4）通过水管夹（5）固定在转盘（3）上，冷却水管（4）上设有多个朝向万能轧机水平辊的喷头（6）。本实用新型的有益效果是：能够提高型钢万能轧机水平辊的冷却效果，从而提高万能水平辊轧制时产品的表面质量和轧辊轧制量，稳定型钢生产。

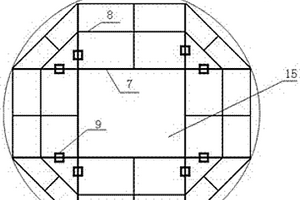

干熄炉内检修施工吊盘 926

 0

本实用新型涉及一种干熄炉内检修施工吊盘，属于冶金行业干熄炉检修施工设备技术领域。技术方案是：包含吊盘检修平台和悬吊支架；所述吊盘检修平台包含支撑骨架和盖板（14），支撑骨架和盖板（14）均呈圆形，盖板（14）固定在支撑骨架上，盖板（14）上设有方形孔（15），支撑骨架上设有多个均匀布置的吊耳一（9）；所述悬吊支架由两根纵梁（12）和两根横梁（13）固定连接呈井字形，纵梁（12）和横梁（13）上设有多个吊耳二（16）；所述吊盘检修平台和悬吊支架通过多根钢丝绳固定连接。本实用新型的有益效果是：干熄炉的检修工期能够缩短50%以上，提高了检修效率，同时还能够保证检修质量。

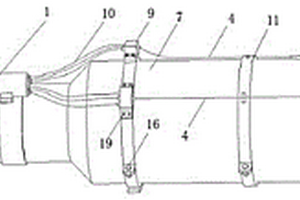

轧机主传动万向轴铜滑块润滑系统 790

 0

本实用新型涉及一种轧机主传动万向轴铜滑块润滑系统，属于冶金行业中厚板轧机润滑设备技术领域。技术方案是：多点式润滑泵（1）的六个出油口分别与两个三合一干油分配器（9）中的六个进口通过连接软管（10）连接，润滑管路（4）的一端连接在三合一干油分配器（9）的出口上，润滑管路（4）的另一端设置在铜滑块（5）与主传动万向轴（7）之间，润滑管路（4）通过剖分式定位卡环（11）固定在主传动万向轴（7）上。本实用新型的有益效果是：可有效避免连接软管管路弯曲，而且连接软管也能够有效吸收轧机的振动，避免发生漏油的情况，从而保证铜滑块供油量；采用剖分式定位卡环不会使主传动万向轴产生应力集中，提升主传动万向轴的使用寿命。

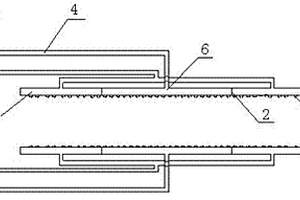

热轧带钢精轧机架间喷嘴冷却装置 735

 0

本实用新型涉及一种热轧带钢精轧机架间喷嘴冷却装置，属于冶金行业热轧带钢精轧机冷却设备技术领域。技术方案是：包含冷却集管（1）、双头螺栓（2）、喷嘴和冷却水管，冷却集管（1）设在精轧机机架间，所述冷却集管（1）包含三段，相邻两段之间通过双头螺栓（2）连接，每段分别和一根冷却水管连接，沿冷却集管（1）的长度方向上设有多个喷嘴，所述喷嘴从冷却集管（1）的中间向两侧逐渐稀疏布置。本实用新型的有益效果是：冷却集管采用三段结构，实现了带钢宽度方向可变流量的控制，并且通过喷嘴的布置和调整，补偿了带钢边部与中部温降的不同，从而达到优化带钢宽度方向上冷却均匀性的目的。
