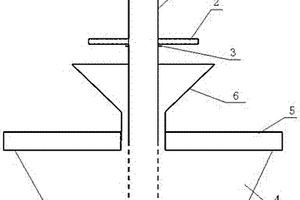

RH精炼真空余热槽预热装置 678

 0

本实用新型涉及一种RH精炼真空余热槽预热装置，属于冶金行业RH精炼设备技术领域。技术方案是：包含预热枪（1）、挡火板（2）、真空预热槽（4）、预热盖（5）、喇叭口（6）和支撑杆（7），真空预热槽（4）的上方设有预热盖（5），预热盖（5）上设有与真空预热槽（4）连通的喇叭口（6），所述喇叭口（6）为上大下小结构，喇叭口（6）上设有两根相互平行的支撑杆（7），预热枪（1）上套有挡火板（2），预热枪（1）穿过喇叭口（6）并延伸至真空预热槽（4）内。本实用新型的有益效果是：可有效避免预热枪点火过程中出现的卡枪，确保RH预热枪和挡火板的正常使用，防止火焰外溢，保证热量的有效利用。

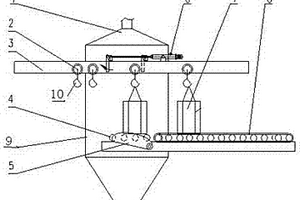

脱硫脱硝活性炭包拆包装置 890

 0

本实用新型涉及一种脱硫脱硝活性炭包拆包装置，属于冶金行业脱硫脱硝设备技术领域。技术方案是：包含轨道小车（2）、环形轨道（3）、切割刀片（5）、托辊传送机构（8）、料斗（9）和吊钩（10），料斗（9）的一侧设有一个伸向料斗（9）内的托辊传送机构（8），切割刀片（5）固定在料斗（9）内的托辊传送机构（8）上，托辊传送机构（8）的上方设有一个穿过料斗（9）的环形轨道（3），环形轨道（3）上设有轨道小车（2），轨道小车（2）上设有吊钩（10）。本实用新型的有益效果是：能够提高装碳效率，减少粉尘危害。

板带轧机液压系统高压管路减振装置 795

 0

本实用新型涉及一种板带轧机液压系统高压管路减振装置，属于冶金行业板带轧机高压液压系统设计领域。技术方案是：不锈钢接头一（2）包含不锈钢内芯（2‑1）和焊接在不锈钢内芯（2‑1）上的卡套（2‑2），所述减振管路（3）从内向外依次为内层（3‑1）、中间层（3‑2）、外层（3‑3）和防护层（3‑4），所述内层（3‑1）和外层（3‑3）均为橡胶注塑而成，中间层（3‑2）和防护层（3‑4）均为钢丝编织而成，不锈钢接头一（2）和不锈钢接头二（4）分别连接在减振管路（3）的两端，不锈钢接头一（2）和不锈钢接头二（4）与减振管路（3）成一体结构。本实用新型的有益效果是：有效的解决轧机AGC阀台与高压管路连接法兰开裂问题，延长了轧机AGC液压系统伺服阀使用寿命。

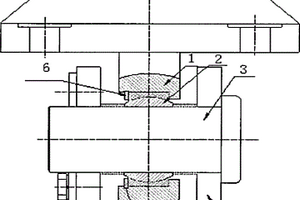

板带轧辊轴承定位结构 938

 0

本实用新型涉及一种板带轧辊轴承定位结构，属于冶金行业冷轧板生产设备技术领域。技术方案是：包含弹簧键（1）、沉头螺栓（2）、弹簧（3）、轧辊辊头（4）、轴承内圈（5）和月牙槽（6），轧辊辊头（4）的圆周方向上均匀设有三个方形槽，所述方形槽内设有弹簧健（1）、弹簧（3）和固定弹簧（3）的沉头螺栓（2），轴承内圈（5）锁紧在轧辊辊头（4）上，轴承内圈（5）的圆周方向上设有与弹簧健（1）相配合的三个月牙槽（6）。本实用新型的有益效果是：避免了轧辊与轴承内圈相对滑动产生的卡抓及轧辊辊头端面磨损事故，从而减少轧辊辊头的修复，避免长期磨损导致的轧辊辊头融化无法抽出的情况，保证了生产的顺利进行。

用于带有可移动卸料小车的运输皮带防堵料装置 1087

 0

一种用于带有可移动卸料小车的运输皮带防堵料装置，属于烧结生产辅助设备技术领域，用于解决现有运输皮带容易发生堵料而导致影响正常烧结生产的技术问题。它包括固定于运输皮带两侧机架上的支架、固定于支架顶部的跑偏开关和与跑偏开关立辊连接的挡料板；跑偏开关与皮带事故开关连接；当运输皮带正常运行时，挡料板平面垂直于运输皮带的移动方向。采用本实用新型可有效防止移动卸料小车运输皮带的堵料情况，降低工人清料劳动强度、提高烧结矿产量。本实用新型具有结构简单、制作方便、拆装快捷、使用广泛、价格低廉等优点，可广泛应用于冶金、矿业等带有可移动卸料小车的运输皮带上。

新型芯冷等静压湿袋法定向加压模具 760

 0

本实用新型涉及陶瓷和冶金粉末干压成型辅助工具的技术领域，特别是涉及一种新型型芯冷等静压湿袋法定向加压模具；本实用新型的新型型芯冷等静压湿袋法定向加压模具减少报废率，增加生产效率；包括管状主体、芯轴、上端盖和下端盖，上端盖安装在主体的上端口部，下端盖安装在主体的下端口部，上端盖的底部和下端盖的顶部均设置有盲孔，芯轴的顶端固定在上端盖底部的盲孔内，芯轴的底端固定在下端盖顶部的盲孔内；主体的外侧设置有带有通孔的支撑管。

改进的环冷机台车铰接接头 1019

 0

一种改进的环冷机台车铰接接头,属于冶金行业的烧结设备技术领域,所要解决的技术问题是提供一种能够克服现有技术中存在的两点弊病,达到减少事故点、延长设备使用寿命、便于生产维护的环冷机台车铰接接头。其技术方案是:它包括轴承座、轴承、销轴、销轴卡板,在轴承座内有一个环形凹槽,环形凹槽边缘到轴承座装入轴承的底面的距离等于轴承的厚度,在环形凹槽内嵌有弹性挡圈,弹性挡圈圆周的对应两端各有一个夹持孔;销轴的一端有轴帽,轴帽为与销轴一体的圆台,圆台的直径大于台车耳板上的轴孔的直径。本实用新型改正了原有的设计缺陷,方便了轴承的维护和使用;同时还去掉了销轴冗余固定,改变销轴结构,简化了设备结构,方便使用和维护。

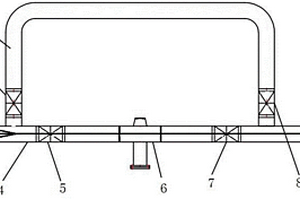

防堵塞点火器的煤气管道 1099

 0

本实用新型公开了一种防堵塞点火器的煤气管道，属于冶金设备技术领域，包括：煤气主管道，安装有煤气过滤器，所述煤气过滤器两端的煤气主管道分别安装有第五阀门、第七阀门；旁路管道，所述旁路管道的一端与第五阀门上游侧的煤气主管道连通，所述旁路管道的另一端与第七阀门下游侧的煤气主管道连通，所述旁路管道安装有第二阀门；降低或避免了点火器嘴和煤气调节阀门的堵塞。

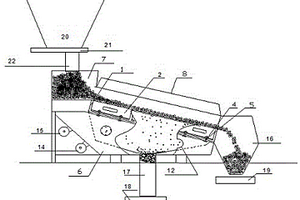

高炉上料用快拆式振筛 898

 0

本实用新型涉及一种高炉上料用快拆式振筛，属于冶金行业高炉炼铁备料技术领域。技术方案是：振筛箱体（6）上设有激振器，振筛箱体（6）的下方设有粉料下料口（17），振筛箱体（6）的上方设有筛面支架（1），筛面支架（1）上设有若干个向下倾斜布置的筛面模块（2），每个筛面模块（2）与筛面支架（1）之间形成抽屉式结构；筛面模块（2）为长方形框架结构，长方形框架内设有间隔布置的筛棍（11），长方形框架的一侧设有筛面模块拉手（3）；若干个筛面模块（2）中的筛棍（11）组成向下倾斜的筛面，筛面较高的一端位于料仓下料口（22）的下方，筛面较低的一端设有称量斗（16）。本实用新型的有益效果是：拆装、更换方便，提高工作效率。

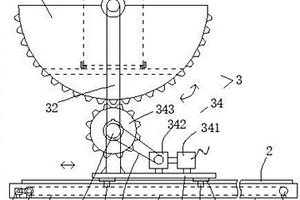

倾翻式兑铁装置 973

 0

本实用新型提供了一种倾翻式兑铁装置，属于冶金冶炼技术领域，包括铁水包、滑轨、倾翻车和驱动机构，铁水包用于盛装铁水；滑轨沿铁水包的输送方向设置；倾翻车滑动设于滑轨上，用于托运铁水包移动，可向滑轨长度方向上侧翻，且侧翻后铁水包内铁水向电炉内倾倒，倾翻车上设有用于限位铁水包移动的限位组件，倾翻车的倾翻速度和角度均可调节；驱动机构设于滑轨下方，用于匀速驱动倾翻车沿滑轨滑动，驱动机构的运行速度可调节。本实用新型的倾翻式兑铁装置，具有使用铁水包向电炉内兑铁时，铁水包在倾翻车上被托运，运输稳定，兑铁过程中铁水倾倒均匀，提高兑铁稳定性的技术效果。

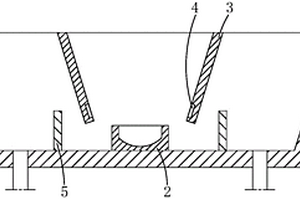

中间包夹杂物去除装置 694

 0

本实用新型提供了中间包夹杂物去除装置，属于钢铁冶金技术领域，包括：中间包包体、两个挡坝和两个透气砖。中间包包体所述中间包包体的底部固定有湍流控制器。两个挡坝固定连接在所述中间包包体的侧壁上，两个所述挡坝均位于所述湍流控制器的上侧，且在所述中间包包体底部的投影位于所述湍流控制器的两侧。两个透气砖分别安装在两个所述挡坝相对的侧面上，两个所述透气砖用于配合所述湍流控制器抑制铁水的湍流。本实用新型提供的中间包夹杂物去除装置中在气体和湍流控制器共同的作用下使得新注入的铁水的动能得到极大的衰减，在保证能够去除夹杂物的基础上，提高了防湍流的能力，延长了中间包的使用寿命。

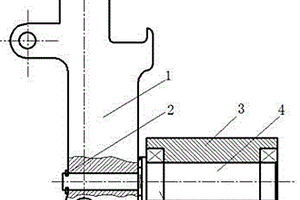

钳式翻钢机夹送辊辊轴的连接结构 961

 0

本实用新型涉及一种钳式翻钢机夹送辊辊轴的连接结构，属于冶金行业型钢生产设备技术领域。技术方案是：包含翻钢臂小车（1）、U型卡子（2）、夹送辊辊子（3）、夹送辊辊轴（4）和轴承（9），所述夹送辊辊轴（4）为阶梯型，夹送辊辊轴（4）直径较大的一端通过轴承（9）与夹送辊辊子（3）安装在一起，夹送辊辊轴（4）直径较小的一端通过U型卡子（2）与翻钢臂小车（1）固定连接。本实用新型的有益效果是：提高了夹送辊辊轴的抗冲击强度，有效地解决了夹送辊容易开焊脱落的隐患，提高了设备的可靠性。结构简单、制作方便、装配简捷。

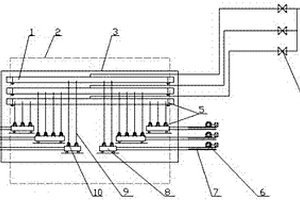

自动调节的板带吹扫装置 1007

 0

本实用新型涉及一种自动调节的板带吹扫装置，属于冶金行业冷轧生产设备技术领域。技术方案是：在板带两侧的保护罩（3）上各设有一套板带吹扫系统，所述板带吹扫系统包含横管、滑动小车、导管和喷头，多个横管分别固定在保护罩（3）上，滑动小车的数量与横管的数量相同，每个滑动小车上均设有多个喷头，所述滑动小车上的喷头通过导管与横管连接。本实用新型的有益效果是：能够提高吹扫效果，避免板带因滞留水渍而产生黄斑等缺陷，同时，任意一个滑动小车可在电机驱动下实现横向移动，从而可使喷头在横向上做任意调节，实现了喷头吹扫方向的自动调节，降低了人员劳动强度，提高了生产效率。

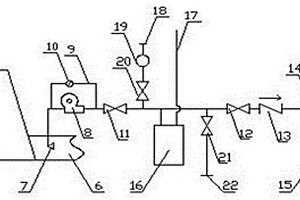

焦炉多用途低氮燃烧装置 1110

 0

本实用新型涉及一种焦炉多用途低氮燃烧装置，属于冶金行业焦炉设备技术领域。技术方案是：废气取气口（7）连接引风机（8）的入口，引风机（8）的出口通过阀门A（11）、阀门B（12）和混合器（14）与焦炉煤气管道（15）连接，惰性气体连接口（18）通过气体自调阀（19）与阀门A（11）后的管道连接，阀门B（12）前的管道通过分支管道连接高炉煤气系统连接口（22），高炉煤气系统连接口（22）通过阀门E（27）与高炉煤气管道连接。本实用新型的有益效果是：将焦炉废气或惰性气体如CO₂、N₂供入焦炉加热燃烧系统中，降低氧气浓度或惰化燃料，减缓燃烧速度，从而减少热力型NOx的生成，使焦炉稳定达标排放。

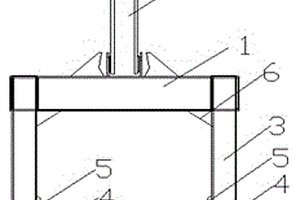

改进的支撑辊吊具 1046

 0

本实用新型涉及一种改进的支撑辊吊具，属于冶金吊装设备技术领域。用于解决现有吊具支撑块受力不均导致的吊装臂变形和支撑块受力均匀性难以调整的技术问题。构成中包括横梁、固定于横梁上部中段的吊耳、固定于横梁两端的吊装臂和安装在吊装臂下端内侧平面的支撑块，其改进之处为：在每根吊装臂的下端内侧平面相同位置固定有滑动垫板，横梁上两个吊装臂的滑动垫板之间的距离与轴承座宽度相匹配；横梁和吊装臂之间固定加强筋板。本实用新型滑动垫板可实现支撑块平稳均衡地伸入到轴承辊轴承座吊装孔中，减少支撑块受力均匀性调整时间，加强筋板可大大提升吊装臂的抗变形力，保证吊装臂不会发生变形，避免出现支撑辊的脱落事故，提升安全系数。

改进的鱼雷形混铁车旁承 725

 0

一种改进的鱼雷形混铁车旁承,属于冶金铁道车辆设备技术领域,目的是减少鱼雷形混铁车在曲线转向时,上下旁承所受的阻力,避免发生故障,其技术方案是:它由旁承盒、旁承滚轴组成,旁承盒为上面开口的长方形盒体,旁承滚轴安装在旁承盒内,旁承滚轴的转动面高于旁承盒的上开口表面,旁承盒的底面由螺栓固定在车架或转向架上。本实用新型降低了摩擦阻力,变平面无润滑干摩擦,为有润滑滚动摩擦,降低摩擦阻力7倍左右,可避免鱼雷形混铁车通过小半径曲时,上下旁承相对移动阻力过大,对接触平面干摩擦造成擦伤。减少轮缘磨耗降低钢轨侧磨率,消除了车辆容易发生脱线事故的隐患,提高了车辆安全运行品质,保证了生产的正常进行。

赤铁矿球团用链篦机传动装置 860

 0

本实用新型属于冶金领域，涉及球团矿的生产设备，特别是链篦机传动装置。链篦机上通过轴承分别固定头轮、上拖轮、尾轮、下拖轮和导向轮，定头轮、上拖轮、尾轮、下拖轮和导向轮挂有链条，所述的尾轮与下拖轮之间链篦机上通过轴承还固定有链条的张紧轮，所述的头轮和尾轮由固定在链篦机上的头轮变频电机和尾轮变频电机分别驱动，头轮变频电机和尾轮变频电机上分别安装有头轮速度传感器和尾轮速度传感器，头轮速度传感器和尾轮速度传感器与控制头轮变频电机和尾轮变频电机的可编程逻辑控制器电连接，形成反馈，以便及时调整头轮变频电机和尾轮变频电机的速度，使二者速度匹配。可以延长链篦机的使用寿命。

清除烧结机弹性滑道上颗粒物用刮板 935

 0

一种清除烧结机弹性滑道上颗粒物用刮板,为冶金烧结机滑道颗粒物清除装置,属于烧结设备技术领域。所要解决的技术问题是提供一种清除烧结机弹性滑道上颗粒物用刮板,以消除上述因弹性滑道粘附颗粒物引起的各种弊病。技术方案是,刮板为板状体,上端为扁铲状、下端设置有固定座,刮板安装在固定滑道前端。本实用新型提供的刮板装置可有效清除弹性滑道摩擦面上的颗粒物,进而消除由此引发的多种弊病,具有结构简单、安装调节方便、易于更换等特点,适宜在烧结机上安装使用。

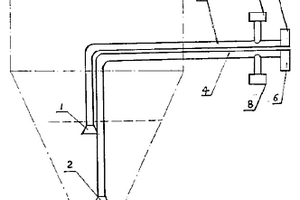

粉状物料仓位检测装置 960

 0

本实用新型涉及一种粉状物料的仓位检测装置,适用于冶金、煤炭、化工、水泥、粮食加工等行业的储料仓位检测,它由高料位管路和低料位管路等组成,它是通过在两管路的一端分别装有与其管路内腔相连通的伞形帽式的高料位采样头和低料位采样头,并且高料位采样头位于低料位采样头的上方。在两管路的另一端封堵处分别装有负压传感器式的高料位压力变送器和低料位压力变送器,在压力变送器一侧的两管路上分别装有一个清灰阀门,该装置是一种检测准确,运行安全可靠、操作简单的仓位检测装置。

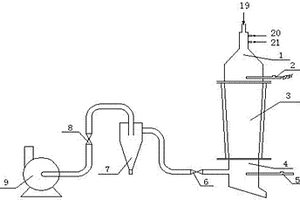

改进的烧结杯试验装置 1117

 0

一种改进的烧结杯试验装置，属于烧结杯试验设备技术领域，用于冶金试验室的烧结杯试验，其技术方案是：在点火器内安装热电偶，在风箱上方接近烧结杯杯体处安装热电偶，在烧结杯杯体内安装两层烧结杯炉篦子，在烧结杯杯体的体壁上安装多个热电偶，热电偶的前端分别插入到烧结料中；一次混合机有水平和垂直调节装置，喷枪在水平方向以斜向下45度角在空压机的压力下水以雾化形势喷出；点火器有点火器自动定位装置。本实用新型的烧结杯能模仿多种料层烧结杯试验；可以控制点火温度和烧结终点温度，可检测燃烧层的温度；加水喷枪可减少混合料粘在混合机的筒壁上，混合料的水分更加准确可靠；点火器自动定位装置使点火器能准确对准烧结杯杯口，提高试验的准确性和对比性。

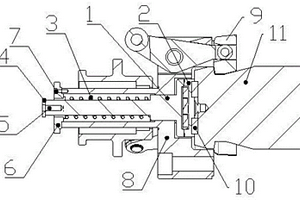

冷轧带钢中间辊扭矩传动装置 782

 0

本实用新型涉及一种冷轧带钢中间辊扭矩传动装置，属于冶金行业冷轧带钢设备技术领域。技术方案是：右啮合齿（2）固定在中间辊（11）的辊颈上，左啮合齿（1）与右啮合齿（2）啮合在一起，左啮合齿（1）的中心轴线上设有圆柱杆（13），支座（8）上设有矩形孔（15），弹簧（3）套在左啮合齿（1）的圆柱杆（13）上，左啮合齿（1）的圆柱杆（13）设置在支座（8）的矩形孔（15）内，压盖（6）压紧弹簧（3）并通过连接螺栓（7）固定在支座（8）上，端盖（4）通过紧固螺栓（5）固定在左啮合齿（1）的圆柱杆（13）上。本实用新型的有益效果是：能够保证中间辊窜动装置中的卡爪和中间辊同步转动，避免卡爪异常磨损，提高工作的可靠性。

高炉开口机钻杆强制定位装置 1088

 0

本实用新型涉及一种高炉开口机钻杆强制定位装置，属于冶金行业高炉炼铁设备技术领域。技术方案是：凿岩机（1）固定在开口机行走梁（5）的一端，底座（6）固定在开口机行走梁（5）的另一端，定位套筒（8）通过连接块（7）固定在底座（6）上，所述定位套筒（8）的内径与钻杆（2）的外径相匹配；钻杆（2）的一端连接在凿岩机（1）上，钻杆（2）的另一端穿过定位套筒（8）；活动钩（3）的一端固定在凿岩机（1）和底座（6）之间的开口机行走梁（5）上，活动钩（3）的另一端钩挂在钻杆（2）上。本实用新型的有益效果是：凿岩机、活动钩和定位套筒三者配合，保证开口中心线在一条直线上，有效防止钻杆跑偏。

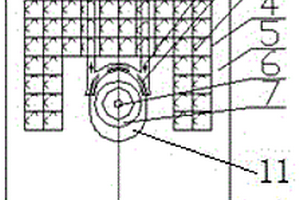

高炉铁口窜煤气的治理装置 1013

 0

本实用新型涉及一种高炉铁口窜煤气的治理装置，属于冶金行业高炉炼铁生产技术领域。技术方案是：高炉铁口处设有保护板（5），保护板（5）上设有椭圆孔（11），预埋支架（4）固定在保护板（5）上；煤气收集管（2）固定在椭圆孔（11）的上半部，煤气收集管（2）的管壁上设有一个通长的豁口（12），煤气收集管（2）的两端分别与煤气导出管（1）相连接，所述煤气导出管（1）呈竖直状态固定在保护板（5）上；泥套（8）通过浇注料浇注保护板（5）上。本实用新型的有益效果是：能够避免从高压铁口区域窜出的煤气降低泥套强度，延长泥套的使用寿命，同时也减轻了铁口喷溅，提高了高炉出铁的安全性。

快速更换加热炉炉底辊的装置 904

 0

本实用新型涉及一种快速更换加热炉炉底辊的装置，属于冶金行业机械设备技术领域。技术方案是：炉内托架包含两个结构相同的矩形框架，两个结构相同的矩形框架之间通过连接板（18）连接在一起，每个矩形框架的上方设有一对倾斜布置的炉内导向轮；炉外托架包含底座（21）和固定在底座（21）上的若干对倾斜布置的炉外导向轮；所述炉内托架位于加热炉内，炉外托架位于加热炉外，炉内托架中倾斜布置的炉内导向轮和炉外托架中倾斜布置的炉外导向轮在同一水平面上相对布置，炉内托架中倾斜布置的炉内导向轮和炉外托架中倾斜布置的炉外导向轮的倾斜角度均与加热炉炉底辊的直径相匹配。本实用新型的有益效果是：能够快速的实现加热炉炉底辊的更换，安全可靠。

切割钢铸的火切小车 750

 0

本实用新型公开了一种切割钢铸的火切小车，属于冶金技术领域，包括火切小车车体、设置在火切小车车体一侧的两个加大型的导向轮、设置在火切小车车体另一侧的两个加大型的平轮、与轴肩配合的四个水冷轴承座、连接四个水冷轴承座的水梁以及设置在火切小车下端的切割装置；每个导向轮与每个平轮对称设置且共用一个通轴；车轮和轴采用键槽键销固定连接。本实用新型通过设置共用一个通轴的加大型的槽形导向轮和平轮、将车轮和轴使用热胀冷缩方法采用键槽键销静配合固定连接、轴承座设计为水冷轴承座，使用冷却水通过水梁对轴承座进行冷却，进而冷却轴承，有效的避免了火切小车车轮在高温环境下容易抱死的现象。

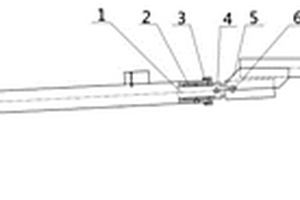

连铸机大包长水口机械手执行机构 719

 0

本实用新型涉及一种连铸机大包长水口机械手执行机构，属于冶金行业CSP连铸机生产设备技术领域。技术方案是：细长轴（1）设在支撑臂（11）的内部，细长轴止推板（12）通过固定螺钉（13）固定在支撑臂（11）的一端，支撑臂（11）的另一端通过销钉螺栓一（4）与止推法兰（3）固定连接，止推法兰（3）将旋转支撑套（2）固定在细长轴（1）上，细长轴（1）通过销钉螺栓二（6）与直通连接件（5）的一端连接，直通连接件（5）的另一端通过销钉螺栓三（7）与机械手叉架（8）连接。本实用新型的有益效果是：能够提高整体承载能力和高温下抗变形能力，满足连铸机大包保护浇铸工艺要求，避免连铸机生产中断，延长备件使用寿命。

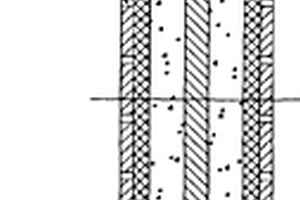

焦炭输送皮带溜槽结构 1073

 0

本实用新型涉及一种焦炭输送皮带溜槽结构，属于冶金行业焦炭输送设备技术领域。技术方案是：包含溜槽（1）、衬砖预制块（2）、固定钢板（4）和螺栓（5），所述溜槽（1）为由与焦炭接触的底面、两个侧面和一个顶面构成的矩形管状结构，衬砖预制块（2）固定在固定钢板（4）上，固定钢板（4）通过螺栓（5）固定在溜槽（1）的底面上。本实用新型的有益效果是：能够场外提前预制，有利于衬砖预制块内的胶泥凝固，延长使用寿命，采用螺栓固定安装方式，更换快速方便，更换时间由以往的5小时以上降低为30分钟以内，全年可减少对生产的影响500分钟，可间接提高干熄率1%，折算焦炭产量可提高9855吨/年，年可创效197万元/年。

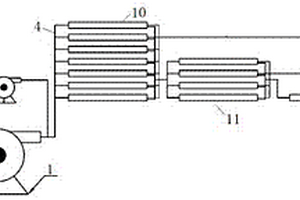

反渗透系统无动力浓水高效回收装置 787

 0

本实用新型涉及一种反渗透系统无动力浓水高效回收装置，属于冶金行业水处理生产设备技术领域。技术方案是：一级反渗透产水管（5）与二级反渗透增压泵（1）的入口连接，二级反渗透增压泵（1）的出口通过进水管道（4）与二级反渗透单元连接，碱计量箱（3）通过加碱泵（2）与进水管道（4）连接，所述二级反渗透单元包含依次串接的一段膜壳（10）、二段膜壳（11）和三段膜壳（12），所述一段膜壳（10）为七支并联的膜壳，二段膜壳（11）为三支并联的膜壳，三段膜壳（12）为一支膜壳。本实用新型的有益效果是：二级反渗透中的每个膜的回收率由背景技术的80%提高到92%～95%，并提高了脱盐率至98%，减轻后段膜的浓差极化程度。

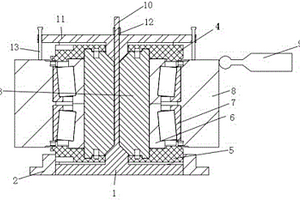

万能轧机立辊立式车削工装 898

 0

本实用新型涉及一种万能轧机立辊立式车削工装，属于冶金行业万能轧机立辊立式车削设备技术领域。技术方案是：包含底座（1）、对中杆（10）、平衡杆（11）和调平螺栓（13），对中杆（10）的一端固定在底座（1）上，对中杆（10）的另一端设有两个平衡杆（11），所述两个平衡杆（11）呈十字型交叉固定在对中杆（10）上，两个平衡杆（11）的两端分别设有一个调平螺栓（13）。车削时，将底座固定在立式车床的底盘上，使对中杆正对车床底盘的中心，通过调整两个平衡杆两端的调平螺栓，使立辊的上端面处于水平状态。本实用新型的有益效果是：能够实现立辊的调平和与车床底盘的对中，提高了立辊的车削精度和车削效率。

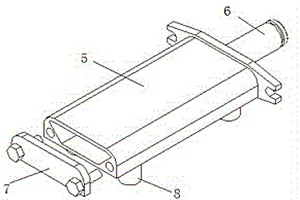

连铸二冷水零段开放式过滤装置 1043

 0

本实用新型涉及一种连铸二冷水零段开放式过滤装置，属于冶金行业连铸二冷水零段过滤设备技术领域。技术方案是：二冷水零段冷却管道（5）的一端连接进水管（6），二冷水零段冷却管道（5）的另一端设有端盖（7），二冷水零段冷却管道（5）上设有多个与喷水嘴连接的出水管（8）；滤网骨架（1）固定在零段冷却管道（5）内；滤渣篮（3）和防漏围挡（4）分别固定在滤网骨架（1）上，进水滤网管（2）的一端连接在二冷水零段冷却管道（5）的进水管（6）上，进水滤网管（2）的另一端与滤渣篮（3）上的连接管（31）连接。本实用新型的有益效果是：仅靠供水压力就能够实现二冷水零段供水过滤，延长二冷水零段的正常运行时间，减少检修维护的工作量。
