大运量链式刮板给料机 789

 0

本实用新型属大运量链式刮板给料机,其特点是机头架与机尾架由料槽连为一体,料槽呈箱形,箱内焊有中板,箱上设有调节闸门,一侧设有溜槽、漏斗和料仓,机头架外侧螺栓固定有传动装置,通过链轮组带动3条刮板链绕过尾部滚筒在中板上下转动,尾部滚筒靠滑块固定在机尾架外侧滑轨上,靠紧链装置调紧,该给料机结构紧凑,通用零件多,生产成本低,有两种给料量,使用方便可靠,可广泛应用于煤炭、冶金、电力、化工、建材等行业。

拉矫机主动辊水冷减速机 659

 0

本实用新型为一种拉矫机主动辊水冷减速机，涉及冶金拉矫机技术领域。包括可壳体及减速机构，其特征在于壳体壁内设有水冷夹层，水冷夹层设有进水口出水口。本实用新型克服了现有技术之不足，其水冷结构简单、冷却效果好，不仅耐用，承载力大，提高设备的使用寿命，而且工艺性好，使用及拆装方便，减少了工人的维修次数，减轻工人的劳动强度，有利于提高生产效率，有利于环保。

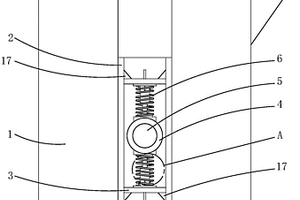

铸坯辊道导向板 652

 0

一种铸坯辊道导向板,属冶金行业连铸设备技术领域,用于有效防止辊道导向板被撞击后变形,解决因导向板变形而造成辊道不能正常输送铸坯的问题,其技术方案是:它由顶头、弹簧、连杆、螺母组成,连杆连接在顶头的后部,连杆穿过辊道挡板上的安装孔,弹簧套装在连杆杆体上,位于顶头和辊道挡板之间,连杆的后部有螺纹,连杆穿过辊道挡板的安装孔后由螺母锁紧。本实用新型的有益之处在于:铸坯辊道导向板安装在辊道挡板上,它的的半圆形顶头对着辊道,当顶头受到铸坯撞击时,弹簧装置吸收了大量的动能,有效防止辊道挡板变形;同时,弹簧装置吸收的动能在释放过程中可以将铸坯推回至正确的运动轨迹上,防止铸坯出现运动死角发生的滞坯现象。

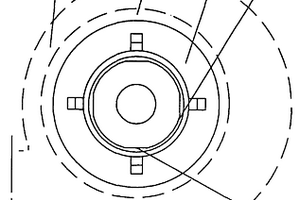

用于风机叶轮的轴端密封结构 688

 0

一种用于风机叶轮的轴端密封结构,属风机设备技术领域,用于解决风机叶轮轴端密封及密封盖脱落问题。构成中包括风机叶轮轮毂、密封盖和密封圈,改进后:风机叶轮轮毂端部与密封盖螺纹连接,该螺纹是与风机叶轮旋向相反的左旋螺纹。本实用新型以与叶轮旋转反向的内螺纹紧固方式及配套密封结构,取代原紧固螺钉,从根本上解决了其轴端密封及密封盖脱落问题,从而有效地避免了因传动轴端腐蚀带来的钛叶轮脱落事故。试运行表明,采用本实用新型的设计,可大大提高设备正常运转时间,减少设备维修时间和维修费用。本实用新型可广泛用于冶金、化工领域在腐蚀环境下使用的风机,尤其在高温盐酸雾气环境下使用的各类风机。

查找高炉损坏冷却壁漏点的装置 763

 0

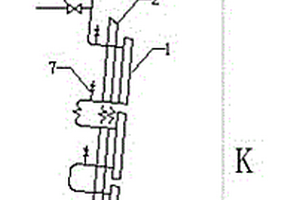

本实用新型涉及一种查找高炉损坏冷却壁漏点的装置，属于冶金行业高炉炼铁技术领域。技术方案是：高炉冷却壁是由多系列冷却壁水管或水道自下而上串联，冷却壁每个系列水管或水道上均设有进水阀（3）、回水阀（4）、事故水阀（5）、排污阀（6）、排气阀（7）、膨胀罐（8）和液位计（9），事故水阀（5）和膨胀罐（8）设在回水管上，膨胀罐（8）设有液位计（9），在漏水系列水管或水道的排气阀（7）上连接一根透明胶管（10），将透明胶管（10）的另一端与漏斗（11）连接。本实用新型的有益效果是：在休风检修时，通过注水法检查出损坏水管或水道的水平高度，从而确定冷却壁漏点的准确位置。

冷却塔内部配水结构 764

 0

本实用新型涉及一种冷却塔内部配水结构，属于冶金行业冷却塔开路循环水处理设备技术领域。技术方案是：左侧配水母管（1）上设有多个平行布置的左侧配水支管（3），每个左侧配水支管（3）分别通过一个手摇式Y型过滤器（2）与左侧配水母管（1）相连接；右侧配水母管（8）上设有多个与左侧配水支管（3）相配合的右侧配水支管（9），左侧配水支管（3）和右侧配水支管（9）通过连接管（4）相连接，左侧配水支管（3）和右侧配水支管（9）上分别设有均匀布置且朝向下方的喷头（5）。本实用新型的有益效果是：制作简单，操作方便，能够有效的避免喷头堵塞以及配水管连接部位断裂，保证生产的正产运行。

棒材成捆腰线结头压辊装置 1066

 0

本实用新型涉及一种棒材成捆腰线结头压辊装置，属于冶金行业棒材生产设备技术领域。技术方案是：压辊（1）的辊面为与成捆棒材相匹配的弧形结构，压辊（1）的两端分别通过轴承（8）和轴承座（2）转动连接在压辊支架（3）上，所述压辊支架（3）为倒U型结构，压辊支架（3）滑动连接在支撑滑板（4）上，丝杠（7）螺纹连接在支撑横梁（4）上，支撑横梁（4）固定在支撑滑板（4）上，丝杠（7）的上端设有调整套（7），丝杠（7）的下端固定在压辊支架（3）上。本实用新型的有益效果是：能够将凸起的打捆腰线结头压平整，避免凸起的结头在成捆棒材成品吊装入库堆放及运输过程中对产品造成二次划伤，提升产品质量及包装质量。

板坯连铸机扇形段辊子水冷轴承座 1065

 0

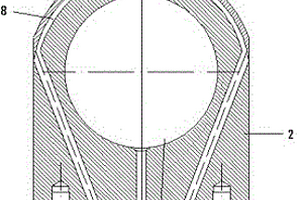

本实用新型涉及一种板坯连铸机扇形段辊子水冷轴承座，属于冶金行业连铸设备技术领域。技术方案是：所述轴承座本体（2）截面的上部为半圆形，下部为矩形，轴承座本体（2）的底部设有一个矩形槽（6），矩形槽（6）内填充有耐火材料（9），矩形槽（6）的两侧分别设有轴承座固定螺栓孔（3）；所述上部水箱（8）为半圆形，上部水箱（8）固定在轴承座本体（2）的上部，上部水箱（8）的两侧设有与水箱内部连通的进水口和出水口；轴承座本体（2）的下部设有一个通向轴承的轴承润滑干油孔（5）和两条分别与上部水箱（8）的进水口和出水口连通的冷却水道（4）。本实用新型的有益效果是：能够降低轴承座温度，杜绝扇形段漏水现象的发生。

铁水包结构 910

 0

本实用新型提供了铁水包结构，属于冶金铸造技术领域，包括：壳体、吊梁和起吊套。壳体的外周面上固定有连接柱。吊梁吊梁底端固定有两个固定板，两个固定板位于连接柱的上下两侧。起吊套套装在连接柱上，固定板与起吊套之间连接有弹簧。弹簧用于平衡壳体以及壳体内铁水的重量，并缓冲振动。本实用新型提供的铁水包结构中吊梁通过弹簧起吊壳体，从而减少了在起吊以及运送过程中的振动，保证了壳体内铁水的稳定，降低了铁水撒出事故的发生。

直读光谱仪试样制样设备 1075

 0

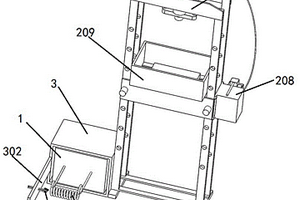

本实用新型公开了一种直读光谱仪试样制样设备，属于冶金分析检测技术领域，包括高频加热炉、压样机构和加热炉安装箱，加热炉安装箱设置在压样机构一侧，高频加热炉设置于加热炉安装箱内，高频加热炉前端设有加热感应线圈，加热炉安装箱包括样品加热移送机构、加热移送机构连接板和加热安装箱本体，加热移送机构连接板一端设置在加热安装箱本体上，加热移送机构连接板上活动设置有样品加热移送机构，样品加热移送机构能够相对加热移送机构连接板移动，压样机构包括立柱、工作台和液压机构。本实用新型制样过程不改变钢样内在各化学元素成份及含量，保证了样品测量数据的准确性，而且制样速度快，稳定可靠，减少了人力物力的消耗。

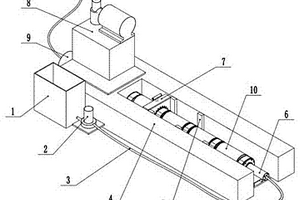

连铸辊液压拆卸机 700

 0

本实用新型公开了一种应用于冶金连铸机维修领域的连铸辊拆卸机。该拆卸机包括U形机架、拆卸插板和水冷系统；所述机架包括横向机架和两个纵向机架，在横向机架的中间安装有液压缸，在纵向机架内部侧面焊接固定有拆卸挡板和支撑板；拆卸挡板和支撑板用于定位拆卸插板；所述拆卸插板由上下组合使用的上插板和下插板组成，上插板和下插板均由仿形基板和沉头螺栓连接的合金插板组成，在合金插板上设计有拆卸专用倒角。该拆卸机与辊套加热装置配合使用，通水冷却芯轴，增大芯轴和辊套之间的间隙，保证辊套的顺利拆卸，使得辊套拆卸方便、效率高。

辅机设备不间断电源系统 830

 0

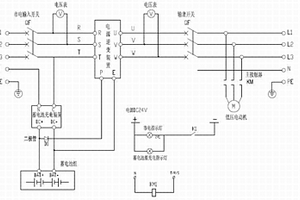

本实用新型公开了一种辅机设备不间断电源系统，涉及冶金行业自动控制技术领域，其特征在于三相交流电经市电输入开关接电源逆变装置的交流输入端，电源逆变装置的交流输出端经输出开关接低压电动机的主接触器KM，三相交流电源中的任意一条相线和零线接蓄电池充电装置的交流输入端，蓄电池充电装置的直流输出端与蓄电池组的充电端电连接，蓄电池组的输出端与电源逆变装置的直流输入端电连接。所述系统能够保证与辅机设备连接的主接触器不受电压波动或停电的影响，从而提高了设备运行的可靠性。

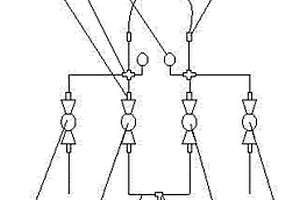

干油润滑离线快速加油装置 855

 0

干油润滑离线快速加油装置,属于冶金行业干油润滑设备技术领域,用于为离线成套备件进行干油润滑,同时为因在线双线集中干油润滑系统故障而无法得到正常润滑的设备提供干油润滑,其技术方案是,在双线干油分配器和干油泵输出软管之间分别安装了两个高压球阀和排油阀,干油泵输出软管通过干油三通接头分别与两个高压球阀的一端相连接,两个高压球阀的另一端分别通过四通干油接头连接一个排油阀和双线干油分配器的一个进油口。本实用新型通过两个支路的高压球阀和排油阀的依次开关,可以将干油润滑脂不断地经过分配器依次进入设备注油点。本实用新型解决了成套双线集中润滑备件的润滑问题,保证了在线双线集中干油润滑系统故障后设备的正常润滑。

斜面移动式三通分料器 672

 0

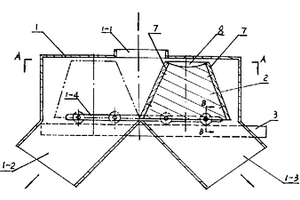

一种斜面移动式三通分料器,属输送装置技术领域。要解决的技术问题是提供一种操作灵活、使用可靠的斜面移动式三通分料器,以克服翻板式三通分料器的使用缺陷。其构成包括三通体、位于三通体内的梯形滑台、位于三通体两侧的导轨,梯形滑台两侧对应导轨装有前、后行走轮,梯形滑台一侧装有拉杆。本实用新型利用梯形滑台移动性好、驱动力矩小、无积料、卡料部位的结构特性克服了翻板式三通分料器翻板翻转困难、使用寿命短等缺陷,操作灵活、使用可靠,适宜在各种输送系统、尤其是冶金行业中粉颗粒状物料的输送系统中使用。

杠杆式限位装置 767

 0

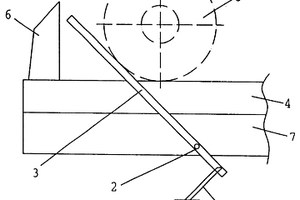

一种杠杆式限位装置,属行走设备限位装置技术领域,用于解决现有限位开关式、接近开关式限位装置无法在碰撞冲击恶劣环境中行走设备上可靠、工作的问题。构成中有断路器、车挡,改进后构成中有杠杆,杠杆支撑于行走设备所在导轨或导轨底座上,杆面对应行走轮,杆上端对应车挡,杆下端通过拉拔杆与断路器连接,工作机械力来源于行走轮,受力部件与断路器分体设置,触碰为轮面沿杠杆斜面的滚动接触,接触面大,相对位置精度要求低,允许二者一定范围内的位移,可在碰撞冲击工况中行走设备上可靠工作,并具有触碰行程短反应灵敏,受力变形小,投资少,便于后期维护等优点,适宜在冶金企业行走设备上安装使用。

用于高炉冷却设备的检漏装置 933

 0

本实用新型公开了一种用于高炉冷却设备的检漏装置，属于冶金设备技术领域，包括：钢管，一端固定连接有阀门，所述钢管侧表面连接有压力检测装置；挠性管，所述挠性管一端通过快速接头组件与钢管的另一端连接，所述挠性管的另一端连接有接头；此装置可以准确判断冷却设备的气密性。

新旧软水系统的生产互保系统 869

 0

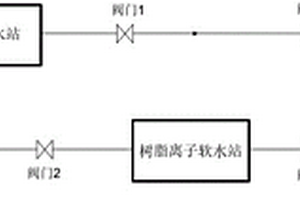

本实用新型公开了一种新旧软水系统的生产互保系统，属于冶金设备技术领域，包括：双模法软水站，具有新水源进水口和出水口；树脂离子软水站，具有新水源进水口和出水口；软水分水器，具有进水口A、进水口B和若干个出水口，所述双模法软水站的出水口与软水分水器的进水口A连接，树脂离子软水站的出水口与软水分水器的进水口B连接；保证老软水系统内部水保持流动状态，不至于造成老软水系统的失效，同时减少人员配置。

高炉喷煤罐充压装置 665

 0

本实用新型涉及一种高炉喷煤罐充压装置，属于冶金行业炼铁高炉喷煤设备技术领域。技术方案是：包含法兰一（1）、弯管（2）、法兰二（3）、筒体（4）、连接板（5）、单向喷头（6）和孔板（7），弯管（2）的一端设有法兰一（1），弯管（2）的另一端嵌套在法兰二（3）上，法兰二（3）固定在筒体（4）的一端，孔板（7）固定在筒体（4）的另一端，孔板（7）上设有作为出气孔的孔道，单向喷头（6）通过连接板（5）固定在筒体（4）内，所述弯管（2）、筒体（4）、单向喷头（6）和孔板（7）组成进气通道。本实用新型的有益效果是：能够改善高炉喷煤的充压、流化效果，提高其使用寿命。

废水处理滤池的折流出水装置 799

 0

一种废水处理滤池的折流出水装置，属于冶金废水处理设备技术领域，用于处理废水。其技术方案是：出水口挡板位于滤池的出水口内侧，出水口挡板垂直放置，出水口挡板的板面与滤池的出水口池壁内表面平行，出水口挡板的上端超过出水口的出口上端，出水口挡板的下端与滤池底面有间隙，出水口挡板和滤池的出水口池壁内表面之间为出水口通道，出水口通道内安装有多个折流板，多个折流板自上而下间隔倾斜放置。本实用新型结构简单、使用方便、效果良好，可以阻止滤料在反吹过程中随反吹水排出，避免了反洗水出水池管道和输水泵被滤料堵塞，减少了滤料的流失，降低了生产成本。

高炉换套装置 695

 0

本实用新型公开了一种高炉换套装置，涉及冶金设备技术领域，包括车体、铰接在车体两侧的车轮、固定连接在车体前表面上的斜向上延伸的伸缩杆、固定连接在车体后表面上的斜向上延伸的钢板、插接在钢板上的位置在钢板上移动的配重，伸缩杆的末端设置有挂钩。本实用新型减少工人劳动强度，提高作业效率，保证换套期间员工作业安全，简化操作流程，可以同时更换多个直管，减少休风时间。

除尘烟道清灰装置及除尘系统 708

 0

本实用新型提供了一种除尘烟道清灰装置及除尘系统，属于冶金技术领域，除尘烟道清灰装置包括：驱动电机，设于除尘烟道外；螺旋机构，设于除尘烟道内，包括与驱动电机连接的转轴，绕转轴设置的螺旋条，以及连接转轴和螺旋条的多个支撑杆；以及固定架，设于除尘烟道内。技术效果：驱动电机带动螺旋机构旋转，螺旋条能够将球化除尘灰与除尘烟道分离、剥落、输送和清理，减少了球化除尘灰在除尘烟道内沉积粘连板结的情况，防止除尘烟道堵塞，提高了除尘效果；同时，在转轴上还套设有固定于除尘烟道内的固定架，转轴能够相对于固定环发生转动，且多个固定杆间隔设置也不影响粉尘的传递路径，能够保证转轴的转动稳定性，提高装置的可靠性和稳定性。

高炉料仓防冻结构 899

 0

本实用新型涉及一种高炉料仓防冻结构，属于冶金行业炼铁厂高炉生产技术领域。技术方案是：保温罩（4）固定在料仓锥形段（1）的外壳上，散热环管（2）位于保温罩（4）内且缠绕在料仓锥形段（1）的外壳上，保温罩（4）与料仓锥形段（1）的外壳之间填充有保温层（3）；散热环管（2）的一端通过进风管（10）连接在冷风引管（12）上，所述冷风引管（12）连接在高炉冷风管道（15）上，散热环管（2）的另一端连接在出风管（8）上。本实用新型的有益效果是：能够集中对高炉料仓的锥形段进行加热，有效防止物料在高炉料仓的锥形段冻结，保证高炉冬季正常生产，而且采用高炉冷风进行加热，不污染环境，加热效率高，操作方便简单。

精炼炉冷料仓自动卸料料钟 977

 0

本实用新型涉及一种精炼炉冷料仓自动卸料料钟，属于冶金行业RH精炼炉加料设备技术领域。技术方案是：钟体（1）的上部为空心圆柱型，钟体（1）的下部为空心圆台型，钟体（1）的顶部设有装料口，钟体（1）的底部设有下料口，承重密封座（4）为与钟体（1）的下料口相配合的锥形，承重密封座（4）设置在钟体（1）的下料口上，活动吊杆（3）通过支架（2）固定在钟体（1）内，活动吊杆（3）的下端固定在承重密封座（4）上，活动吊杆（3）的上端设有吊耳（6），料钟支撑座（5）固定在钟体（1）的两侧。本实用新型的有益效果是：彻底解决了RH精炼炉上冷料的安全问题和损坏皮带问题，为RH生产时调整钢水温度提供了可靠地设备保证。

炼钢上料漏料回收装置 762

 0

本实用新型涉及一种炼钢上料漏料回收装置，属于冶金行业炼钢技术领域。技术方案是：料仓（7）位于皮带机尾（6）的下方，在皮带（1）两侧下方沿着皮带（1）的输料方向各设有一个漏料接收槽（4），所述漏料接收槽（4）的截面为梯形，漏料接收槽（4）的一端位于皮带机头（5）的下方，漏料接收槽（4）的另一端与皮带机尾（6）下方的料仓（7）相连通，漏料接收槽（4）的底部设有防撞条（11），漏料接收槽（4）向料仓（7）一侧倾斜布置，靠近皮带机头（5）一端的漏料接收槽（4）内设有振动器（9）。本实用新型的有益效果是：能够方便皮带两侧漏料的回收，避免不同原材料漏料后混在一起，节约原材料，降低生产成本。结构简单，易于安装。

堆取料机臂皮带张紧装置 1116

 0

本实用新型涉及一种堆取料机臂皮带张紧装置，属于冶金行业炼焦备煤设备技术领域。技术方案是：臂皮带（7）缠绕在张紧滚筒（5）上，张紧滚筒（5）的两端分别通过轴承安装在轴承座（4）上，所述轴承座（4）通过滑块滑动连接在导轨（6）上，所述导轨（6）固定在皮带机支架（8）上，固定支座（3）固定在皮带机支架（8）上，张紧滚筒（5）的两侧分别设有一个丝杠（1），所述丝杠（1）的一端通过螺母一（2）固定在固定支座（3）上，丝杠（1）的另一端通过螺母二（9）固定在轴承座（4）上。本实用新型的有益效果是：能够防止臂皮带在运行过程中的打滑和跑偏，避免磨损皮带，延长皮带使用寿命。而且采用丝杠传动，平稳可靠，位移准确。

粗轧工作辊传动接轴密封装置 702

 0

本实用新型涉及一种粗轧工作辊传动接轴密封装置，属于冶金行业热轧板带轧辊设备技术领域。技术方案是：在传动接轴（1）与粗轧工作辊辊颈（5）之间设置密封挡圈（4），密封挡圈（4）直径较大的一端套在传动接轴（1）上，密封挡圈（4）直径较小的一端套在粗轧工作辊辊颈（5）上；在密封挡圈（4）的两端和传动接轴（1）的锁紧销（7）上分别缠绕一个橡胶密封带（2），每个橡胶密封带（2）分别通过一个锁紧钢带（3）固定。本实用新型的有益效果是：密封效果好，能够防止含有氧化铁渣的高压冷却水从锁紧销与锁紧销孔之间以及轧辊辊颈与传动接轴之间的间隙进入传动接轴内部，造成传动接轴内部和轧辊辊颈锈蚀。

耐磨辊子 788

 0

本实用新型公开了一种耐磨辊子，属于冶金工业生产设备技术领域，包括辊子本体、第一耐磨环、第二耐磨环和固定挡板，辊子本体的中部对称套设有2个第二耐磨环，2个第一耐磨环对称套设在辊子本体的两端，2个固定挡板分别通过螺栓固定在辊子本体的两端，第一耐磨环和第二耐磨环夹设在两个固定挡板之间，本实用新型结构简单，耐磨环更换方便，避免了辊子表面补焊后不平整造成的钢材表面划伤。

球团造球机 638

 0

本实用新型公开了用于冶金行业的一种球团造球机。该球团造球机包括造球盘和衬板，所述造球盘由底盘和筋板焊接而成，所述筋板在底盘上成十字方格或品字形方格，在十字方格或品字形方格内，焊接锚固件，预先存储铁精粉。所述衬板的结构与所述造球盘的结构一致，同样为十字方格或品字形方格，焊接锚固件。在铁精粉旋转造球过程中，摩擦发生在流动的铁精粉与造球盘或衬板存储的铁精粉之间，从而有效的保护了底盘和衬板，大大延长了底盘和衬板的使用寿命。

特钢线材表面质量快速检测专用工具 807

 0

本实用新型涉及一种特钢线材表面质量快速检测专用工具，属于冶金行业特钢线材生产检验技术领域。技术方案是：左侧支撑板（2）和右侧支撑板（9）分别固定在底座（1）上，柱体（7）固定在右侧支撑板（9）上，旋转转盘（8）与柱体（7）固定连接在一起；左侧支撑板（2）上设有左侧线孔（3）和左侧固定把手（4），柱体（7）上设有右侧线孔（5）和右侧固定把手（6），左侧线孔（3）和右侧线孔（5）的中心线呈水平状态且重合在一起。本实用新型的有益效果是：根据不同钢种的强度，施加不同扭转方向、扭转速度、扭转角度及扭转次数，使试样表面上附着的氧化铁脱落下来，从而使被氧化铁皮包裹细微的裂纹等缺陷充分暴露出来，减少漏检的发生率。

用于带钢轧机的张力计辊 790

 0

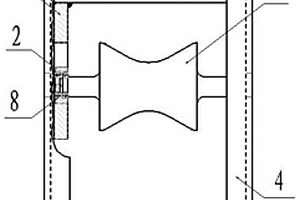

本实用新型涉及一种用于带钢轧机的张力计辊，属于冶金行业冷轧带钢设备技术领域。技术方案是：辊子（8）两端的轴颈上分别设有调心辊子轴承（6）和与调心辊子轴承（6）外圈间隙配合的外置轴承座（1），外置轴承座（1）设有压力调整装置（9），所述压力调整装置（9）中的气筒（9.1）螺纹连接在外置轴承座（1）的外侧端盖（2）上，钢球（9.2）和弹簧（9.4）通过推杆（9.3）固定在气筒（9.1）内，快速接头（13）螺纹连接在外置轴承座（1）上，气管（14）与快速接头（13）连接。本实用新型的有益效果是：解决了辊子旋转过程中轴承内腔产生的负压，避免了内腔压力过大将密封冲坏，减少了轧制时喷溅到轴承座上的乳化液。
