四川成都有色金属电冶金技术理论与应用

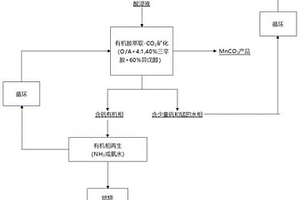

有机胺萃取耦合CO2矿化分离钙化焙烧酸浸液中钒和/或锰的方法 689

 0

本发明属于冶金工艺技术领域，具体涉及一种有机胺萃取耦合CO2矿化分离钙化焙烧酸浸液中钒和/或锰的方法。本发明提供一种用于分离钙化焙烧酸浸液中钒和/或锰的组合物，它是由以下体积份的成分组成的：有机胺20‑50份、稀释剂50‑80份。利用该组合物分离钙化焙烧酸浸液中钒和/或锰的方法包括如下步骤：将上述组合物和酸浸液混合，得到混合液；向所述混合液中通入CO2，反应后分离沉淀，得到碳酸锰产品；分离有机相，得到含钒萃取液。本发明实现了钙化焙烧提钒酸浸液中钒锰的分离，具有工艺更简单、试剂用量更少和生产成本更低的优势，且钒锰的分离效果好，应用前景很好。

利用低品位含钒原料提钒以及废水循环利用的方法 769

 0

本发明涉及钒的提取冶金技术领域，公开了一种利用低品位含钒原料提钒以及废水循环利用的方法。该方法包括：(1)将低品位含钒原料、亚硫酸钙加入水中打浆，然后加入硫酸浸出，反应结束后将体系的pH值调节至2‑3，固液分离得到残渣和浸出液；(2)将浸出液的pH值调节至5.5‑7进行沉钒，过滤得到钒沉淀物和一次废水；(3)向钒沉淀物中加入水、硫酸和除磷剂反应，固液分离得到滤渣和钒液；(4)向钒液中加入尿素沉钒，过滤得到氢氧化钒和二次废水，将氢氧化钒煅烧得到五氧化二钒；所述一次废水经石灰中和处理后返回步骤(1)中进行使用；所述二次废水返回步骤(3)中进行使用。本方法在提钒的同时可以实现废水的循环利用，具有良好的应用前景。

以工业铍制备高纯铍的方法 752

 0

本发明公开了一种以工业铍制备高纯铍的方法，属于冶金材料制备工艺技术领域。在本发明中，以工业铍为原料，在惰性气体的保护下进行碱洗、一级过滤、酸洗、沉淀、二级过滤、干燥、熔融电解及后处理，实现高纯铍的制备；同时，本制备方法还对工序中产生的尾气、废渣、废液进行了回收利用或环保处理，不仅实现废物回收利用，增加原料的最大利用化，而且有效解决的环保问题。

铑粉的溶解方法 1076

 0

本发明属于有色金属冶金技术领域，具体涉及一种铑粉的溶解方法。针对现有铑粉溶解过程中的铑粉难溶解、溶解过程高安全隐患、溶解液纯度不高、溶解工艺繁琐等问题，本发明提供了一种铑粉的溶解方法，包括以下步骤：a、将铑粉与纯水进行混合后，加入盐酸肼溶液，静置还原后过滤；b、加入盐酸；c、加热至温度为80‑100℃，加入双氧水，待双氧水添加完后，继续搅拌溶解2‑8h，停止加热和搅拌，过滤，得到氯铑酸溶液。本发明在溶解前通过盐酸肼进行还原，可对铑粉进行还原，得到活性更高的铑粉，后添加盐酸双氧水进行溶解，在不加入其它试剂，不带入金属杂质的前提下，可有效的溶解铑粉，本发明操作简单，安全性高，成本低，适宜推广。

钛白粉及利用含钛高炉渣生产钛白粉的方法 1025

 0

本发明涉及冶金技术领域，提供了一种利用含钛高炉渣生产钛白粉的方法，包括如下步骤：将熔融态含钛高炉渣用钙改性剂在具氧化性气体气氛中改性后，进行分离得到钙钛精矿，其中，钙改性剂包括氧化钙和氧化铝；将钙钛精矿依次进行酸解、钛液净化、浓缩、水解、水洗、盐处理以及煅烧得到钛白粉，酸解过程在温度为95℃～250℃的环境下进行。该方法能够使得含钛高炉渣中的钛得到回收利用以制备钛白粉，且在制备过程中产生的钙钛精矿由于含铁量极少或不含铁，用于生产钛白粉时不需铁粉还原步骤与除铁步骤，能够有效简化钛白粉生产工艺，且制得的钛白粉复合质量要求。本发明还提供了一种钛白粉，其通过上述生产方法制得。

金红石模板剂及其制备方法和应用 1003

 0

一种金红石模板剂及其制备方法和应用，涉及冶金技术领域，该金红石模板剂采用废弃含钛高炉渣为原料，实现钛的回收利用。其通过添加二氧化硅改性剂使含钛高炉渣中的杂质元素从黑钛石中释放出来形成硅酸盐玻璃相，使钛更好更迅速地富集到金红石相中，形成品质较高的金红石，再将其与表面活性剂制成模板剂。该金红石模板剂可以应用于含钛介孔材料制备中，由表面活性剂作为模板成型，而金红石分散于表面活性剂中，成为成型的中心，加速成型过程。

钙系处理含钒铁水生产含钙钒渣及直接浸出提钒的方法 918

 0

本发明公开了一种钙系处理含钒铁水生产含钙钒渣及直接浸出提钒的方法，属于重金属钒冶金技术领域。本发明为现有技术铁水生产含钒浸出液的工序繁多、转炉提钒的钒氧化率低、能耗大等问题，提供了一种转炉铁水加石灰生产含钙钒渣及浸出方法，包括：铁水兑入转炉后，加入冷却剂和石灰，采用顶吹氧气底吹氮气进行吹炼；吹炼结束后，将钒渣留于转炉内，将底吹气体切换为氧气，并加入CaF₂，制得含钙钒渣；含钙钒渣经酸浸，得浸出液。本发明将钙化焙烧和转炉提钒结合，能够减少铁水生产含钒浸出液的工序数量，同时钒渣无需冷却后再焙烧，减少了能源消耗，且显著提高了钒的氧化率和浸出率。

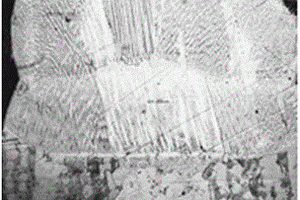

高强高抗裂性激光增材修复用复合粉末及制备方法 967

 0

本发明公开一种高强高抗裂性激光增材修复用复合粉末的制备方法，属于粉末冶金领域，包括以下步骤：（1）采用雾化方法制备球形粉末A粉末，A粉末中各化学成分的重量百分数为：碳0.05‑0.1%，铬20.0‑23.0%，钴为0.5‑1.0%，钼8.0‑10.0%，铝0.2‑0.4%，钛0.2‑0.4%，余量为镍；（2）采用雾化方法制备球形粉末B粉末，B粉末中各化学成分的重量百分数为：碳0.10‑0.14%，铬6.6‑7.0%，钴11.45‑12.05%，硼0.01‑0.02%，铝5.94‑6.30%，铪1.30‑1.70%，钽6.2‑6.5%，钼1.3‑1.7%，钨4.7‑5.1%，铼2.6‑3.0%，余量为镍；（3）将A粉末和B粉末按重量比8‑6%:92‑94%进行搅拌混合，混合时间不低于24h。本发明用于修复航空发动机的冷端和热端部件，既保证了整个修复区域的强度又解决了修复区开裂的难题。

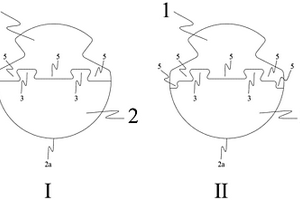

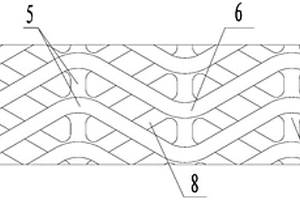

铜铝复合接触线及其制造方法 828

 0

本申请涉及一种铜铝复合接触线，包括铝或铝合金的夹持部分和铜或铜合金的授流部分，夹持部分和授流部分通过冶金方式和/或塑性变形复合为一整体线材，接触面为弧形；在授流部分的背部至少有一个朝向所述夹持部分的板条，板条的外缘面与授流部分的背面共同形成凹窝，凹窝被夹持部分的材料填充；所述夹持部分面向授流部分的面具有局部凸起，并伸入板条的凹窝；线材夹持部分的复合面两外侧部最为凸出。这种接触线不仅具有已有技术方案可防止电化学腐蚀，降低材料成本的优点，而且上述优点还得到了加强，夹持部分和授流部分之间的结合强度也得到提升；有利的是该接触线还能够降低接触线偏磨发生，更有利的是可显示磨损极限情况。

钛白废酸浸出钛渣制备人造金红石的方法 1131

 0

本发明属于化工冶金领域，具体涉及一种钛白废酸浸出钛渣制备人造金红石的方法。针对现有硫酸酸浸品位较低的钛铁矿制备人造金红石时，产品Ca、Si等杂质含量高的问题，本发明提供一种钛白废酸浸出钛渣制备人造金红石的方法，包括以下步骤：a、将钛渣置于950～1150℃，空气或者氧气气氛下焙烧1～3小时，得到金红石化的氧化钛渣；b、将氧化钛渣用钛白废酸浸出4～6h后，洗涤干燥，得到人造金红石初品；c、将人造金红石初品用碱浸出1～2h，洗涤干燥，得到人造金红石成品。本发明方法对钛白废酸进行了再利用，节约了成本，保护了环境，制备方法简单，可实现大规模生产；制备得到的人造金红石杂质含量低、品质高，值得推广应用。

含锶稀土矿的综合利用工艺 890

 0

本发明公开了一种含锶稀土矿的综合利用工艺，涉及含锶稀土矿冶金分离技术领域，包括如下步骤：1）焙烧：将含锶稀土矿的矿粉在500～600℃的温度下，氧化焙烧1～3小时，得到焙砂；2）碱浸：在焙砂中加入相当于稀土矿矿重4-8%的可溶性碱金属碳酸盐，在近沸温度条件下的水溶液中浸出0.5～3小时，过滤后得碱浸渣；所述近沸温度在90-100摄氏度范围内；水溶液中液固比为1:1～5:1；3）预浸：将碱浸渣在常温下用盐酸预浸1～3小时，控制pH8～10，液固分离得到含锶溶液和稀土氧化物渣。采用本工艺，能够大幅提高资源的利用率，稀土总回收率≥90%，比现有企业的指标高40～50%；锶的总回收率≥80%，比现有企业指标高20～35%。

烧结污染物的综合利用方法 681

 0

本发明针对冶金企业烧结工序产生的大量废热污染、废气污染、粉尘污染、废水污染的特点，开发出一种新颖的废热、废气、废渣、废水综合治理、利用方法，以实现热能综合利用、粉尘治理、矿物回收与二氧化硫脱除一体化、污水治理一体化的目标。本发明提供的综合利用方法为：(1)回收烧结矿物的高温热副产热载体(如热氮气或蒸汽)；(2)利用循环水洗或动力波除去烧结烟气中的粉尘，并回收烧结矿；(3)利用离子液循环吸收法脱硫工艺，脱除烧结烟气中的SO2，使用(1)副产的低压蒸汽作为脱硫溶剂再生热源，副产高纯度的SO2气体；(4)利用副产的SO2气体生产液体SO2、浓硫酸或硫磺；(5)利用(2)除尘产生的少量酸性废水，中和烧结工序产生的碱性废水，实现全厂零污染排放。

细白马钒钛磁铁精矿的烧结方法 699

 0

本发明公开了一种细白马钒钛磁铁精矿的烧结方法，包括依次进行的配料、加水混合、造球、点火烧结、喷洒CaCl2溶液、高炉冶炼，其中，以质量百分比计，加水混合后的混合料中的水分为7.2～7.5％且混合料中的配碳量为4.8～5.0％，点火烧结时的料层高度为640～700mm，喷洒的CaCl2溶液的质量浓度为1.5～3％。本发明通过优化烧结工艺参数，综合应用提高烧结混合料的水分、提高混合料的配碳量、提高料层高度等处理步骤，较大地改善了细白马钒钛磁铁精矿烧结时的混合料粒度组成和烧结矿组分，有效地强化了烧结气氛、熔剂矿化、烧结热制度、矿物结晶等烧结过程，从而达到了提高烧结矿产、质量的目的，使烧结矿的产、质量和冶金性能均有较大提高。

用于卧式辊磨机的啮合式粉磨装置 982

 0

本实用新型公开了一种用于卧式辊磨机的啮合式粉磨装置，属于冶金生产设备设计制造技术领域。提供一种使用寿命长、粉磨的各个阶段均适用的用于卧式辊磨机的啮合式粉磨装置。所述的啮合式粉磨系统包括设置有衬板的回转体和包覆有粉磨层的磨辊，所述的磨辊布置在所述的回转体内，并随所述回转体的转动而转动，在所述的粉磨层和所述的衬板上分别设置相互适配的研磨凸起，设置在所述粉磨层上的研磨凸起与所述的粉磨层一体成型，设置在所述衬板上的研磨凸起与所述的衬板一体成型；粉磨过程中，位于所述回转体内的矿物料通过分别设置在所述粉磨层和所述衬板上的研磨凸起，在啮合的过程中相互配合的粉磨成规定细度的粉料。

自动平衡高压截止水阀 1102

 0

本实用新型涉及自动平衡高压截止水阀，用于石油、化工、冶金等工业高压液体输送，它公开了有增压电磁阀，减压电磁阀，滑杆，所述的压盖、连接筒、三通连接筒、压套从上至下依次连接安装，连接筒与三通连接筒连接后形成的腔中设置有滑杆，三通连接筒底部与压套连接口为高压进水口，此口通过管道与增压电磁阀的一端连接，增压电磁阀的另一端通过管道与压盖中间处的通孔和减压电磁阀的一端连接，减压电磁阀的另一端连接排压管。本实用新型的优点是结构合理，使用寿命长及安全可靠，开启或关闭动作迅速，不存在动力机构内的杂质与输送液进行交叉污染现象。

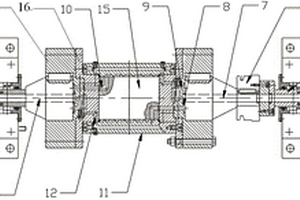

镁合金甩带用急冷辊 856

 0

本实用新型涉及金属材料及冶金领域技术领域，具体公开了一种镁合金甩带用急冷辊包括铬锆铜套、同轴设于铬锆铜套内的铝芯轴、同轴设于铬锆铜套两端端部的两个密封法兰A、同轴设于密封法兰A外侧的密封法兰B，所述的密封法兰B外侧分别同轴安装出水口轴和进水口轴，所述的出水口轴和进水口轴外安装有轴承和密封法兰，所述的铬锆铜套、铝芯轴、密封法兰A和密封法兰B内部均设有相通的冷却通道，所述的冷却通道分别与所述的出水口轴和进水口轴相通。采用螺旋水道与直水道相结合的交叉循环冷却结构，增加冷却面积，提高冷却水流速，改善冷却效果，铝合金芯轴减少用水量同时增加冷却面积，改善甩带铜辊的温度均匀性，提高甩带质量的稳定性及急冷辊的使用寿命。

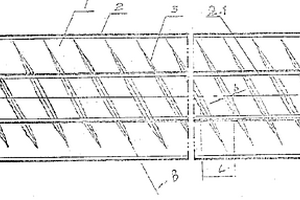

热轧六棱带肋钢筋 879

 0

本实用新型属冶金中用于钢筋混凝土中的经热轧并自然冷却的带肋钢筋,其特征在于六面有横肋和两条高纵筋,横截面是六棱形,其中两条高纵筋的横截面长度超过另外四条低纵筋的横截面对应角的角径,故大幅度提高钢筋力学性能,克服了圆形截面钢筋的缺点,且能大量节省主体金属材料,增强工程中使用强度等性能,提高了与混凝土浇注中的握裹力,更适合大型建筑的大规格钢筋。

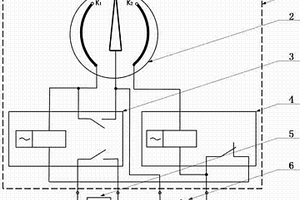

带状态保持的机械式电接点压力表 901

 0

本实用新型涉及一种带状态保持的机械式电接点压力表，包括外壳、压力表、常开继电器、常闭继电器、控制信号输出端子和电源输入端子。其特征在于：压力表的下限接点K1串联常开继电器的线圈，常开继电器的线圈输出经过常闭继电器的常闭触点、常闭继电器的线圈后，和压力表上限接点K2相连。压力表的指针和下限接点K1端连接常开继电器的一组常开触点，常开继电器的另一组常开触点两端引出接控制信号输出端子。压力表的指针与常闭继电器的线圈非K2端接电源输入端子。本实用新型以其结构简单、可靠性强、使用方便快捷、低成本等优势可广泛应用于石油、化工、冶金、电站等压力控制。

熔融盐分解硫化氢制取单质硫和氢气的方法和装置 1151

 0

本发明提出一种熔融盐分解硫化氢制取单质硫和氢气的方法和装置。具体使用熔融盐将硫化氢直接催化分解得到氢气和硫单质，熔融盐可以使得硫单质漂浮在熔盐上方，使得氢气和硫有一个空间分离的作用，同时加入催化剂提高硫化氢转化效率。本发明提供的反应装置可发展成为一个原位快速转化硫化氢分离为硫和氢气的设备，可以使得生成物(硫和氢气)在不同温度区间都可方便收集。本发明的方法适用于天然气、石油和煤化学工业中的含硫化氢气体的处理，也可用于海洋、冶金等含硫化氢气体领域。

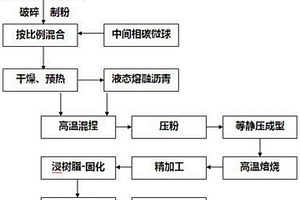

等静压成型制氟碳阳极板的制备方法 1042

 0

本发明公开了一种等静压成型制氟碳阳极板的制备方法，将石油焦、沥青焦制成粉料，并与中间相碳微球按一定比例混合，进行热混干燥，按比例加入液态熔融煤沥青进行高温混捏，制得糊料；将糊料冷却，破碎压粉，装入橡胶模具中，密封抽真空，冷等静压成型制得生坯；将生坯置入不锈钢桶内，底部和侧部均以石英砂作填充料，顶部覆盖冶金焦粉作为保温隔料，放入带盖环式焙烧炉内，经缓慢升温至1200℃，保温20‑30h，降温、冷却后制得毛坯料；对毛坯料按照阳极板尺寸铣削精加工，再用环氧树脂进行高压浸渍‑固化处理，再经连续式推板窑在1000℃快速高温炭化，得到氟碳阳极板成品。本发明利用焦化副产品为原料，通过等静压成型工艺，一次焙烧即可制得具有结构致密、均匀性好、机械强度高、生产周期短的制氟碳阳极板毛坯料，再经浸树脂封孔处理，得到气孔率低、孔径小、耐电流密度高的制氟碳阳极板成品。

低杂质AlV55合金的制备方法 929

 0

本发明属于冶金领域，特别涉及一种低杂质AlV55合金的制备方法。本发明所要解决的技术问题是提供一种低杂质AlV55合金的制备方法，包括以下步骤：A、将高纯V₂O₅、高纯金属Al和高纯CaO按质量比1﹕0.771～0.824﹕0.201～0.254混合均匀，然后用点火剂引发进行铝热反应，铝热反应结束后保温，冷却后将合金破碎；B、取破碎后的合金与高纯金属Al按质量比1﹕0.189～0.264混合均匀，在惰性气氛下精炼，得到低杂质AlV55合金。本发明方法能够制备得到杂质低、成品率高的AlV55合金。

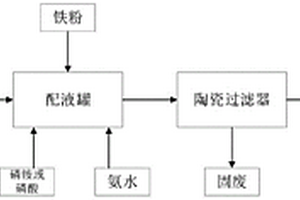

钛白工业副产物绿矾粗固的净化方法 868

 0

本发明提供了一种钛白工业副产物绿矾粗固的净化方法，属于矿物加工和湿法冶金技术领域。本发明提供的净化方法包括以下步骤：(1)将绿矾粗固与水混合，得到绿矾粗固料液；(2)向所述绿矾粗固料液中依次加入铁粉、磷试剂和氨水进行净化，将所得净化料液进行固液分离，得到硫酸亚铁溶液。采用本发明提供的方法将绿矾粗固进行净化，能够充分去除其中的杂质元素，净化后直接经过一步固液分离，即能够得到超净的硫酸亚铁清液，可直接用于制备电池级磷酸铁；而且本发明提供的方法操作简单、成本低、对环境危害小，适用于工业化生产。

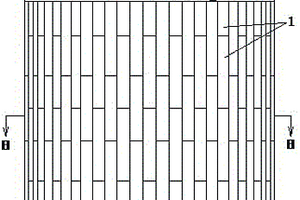

起套辊及制备方法 703

 0

本发明提供了一种起套辊及制备方法，解决了现有技术中在钢铁冶金工业热轧线材生产线上使用的起套辊，其使用周期短，消耗成本大的技术问题。该起套辊包括基体，所述基体的外表面钎焊有金属陶瓷层；所述基体的材质为中碳钢；所述金属陶瓷层由数个金属陶瓷条组成。本发明提供的起套辊及制备方法，采用中碳钢基体，在基体的外表面钎焊金属陶瓷条形成的金属陶瓷层，提高了起套辊的辊面的高温硬度和抗氧化能力。

高硅锰渣与有机物氯化废酸共轭资源化的工艺 916

 0

本专利涉及一种高硅锰渣与有机物氯化废酸共轭资源化的工艺，属于冶金、节能、环保领域。本发明将高硅锰渣中加入含氯化氢质量浓度为3‑8%的有机化合物生产过程副产的稀盐酸，按照酸渣8～30:1，控制温度60~80℃进行化学反应2~24小时，过滤分离获得含酸滤液和滤渣，滤渣脱水烘干后重力分离获得高比表面二氧化硅粉末，含酸滤液用于新鲜高硅锰渣洗涤脱酸，获得脱酸滤液pH值达到6~8，分层分离，油相分离有机物外送至脱水脱盐系统获得无水无盐有机物，脱酸滤液分层水相加压到0.3~1.5MPa，通过吸附柱净化有机物，再通过反渗透膜分离出水，获得富盐液，富盐液用于生产氯化钙、氯化铝、氯化（亚）铁、氯化镁、氯化钡、氯化锰。

半钢冶炼高废钢消耗的炼钢方法 729

 0

本方法涉及一种半钢冶炼高废钢消耗的炼钢方法，属于冶金技术领域。包括下述步骤：a、向炼钢转炉兑铁后的半钢罐中加入废钢；b、将连铸后的钢包铸余渣加入装有废钢的半钢罐中；c、将半钢罐吊到提钒炉接受提完钒后的半钢；d、转炉炼钢：其中保持上一炉全留渣，留渣后兑铁前向炉内再次加入废钢，并加入造渣剂。本方法提出利用半钢冶炼特殊工艺流程，充分利用钢包铸余渣及半钢罐余热来预热废钢，进而进行转炉炼钢的新型炼钢方法，该方法实现了铸余渣废弃资源的最大化利用，同时实现了提高炼钢转炉废钢消耗，减少辅料消耗的多重目的。解决现有技术半钢炼钢热源不足，废钢消耗量低、成渣慢的问题。

中碳工业超纯铁及其制备方法 1048

 0

本发明公开了一种中碳工业超纯铁及其制备方法，属于冶金生产技术领域。提供一种适宜生产更加优质的中低合金超高强钢的中碳工业超纯铁及其制备方法。所述中碳工业超纯铁为包含下述重量份组分的连铸或浇铸坯，所述的重量份组分为C：0.3‑0.5wt％，Si≤0.04wt％，Mn≤0.03wt％，S＜0.001wt％，P≤0.0025wt％，Al≤0.005wt％，Ti≤0.003wt％，RE：0.001‑0.01wt％，余量为Fe,其它杂质小于0.001wt％；所述的制备方法分别采用KR铁水预脱硫、转炉双渣法脱磷冶炼、LF双渣深脱硫，最后连铸或浇铸获得所述重量份组分方坯或圆坯中碳工业超纯铁，KR预脱硫的原料铁水中硫含量＜0.02％，磷含量＜0.012％，LF双渣深脱硫包括预脱硫和深脱硫两个工步，深脱硫时采用增加炉渣流动性的pH值为3.0‑5.0的超碱度环境配以1Kg/t的混合稀土进行深脱硫、深脱氧以及使铁水中夹杂物变性。

钒酸铵盐的生产方法 701

 0

本发明专利公开一种钒酸铵盐(本专利中所指钒酸铵盐是指偏钒酸铵和多钒酸铵等)的生产工艺技术，是从含钒矿物中提取钒、含钒催化剂中回收钒、冶金危废各固废中回收钒的钒酸铵盐生产工艺。属冶炼提取、危废回收高值化处理和固废回收高值化处理技术领域。其特点在于在钒酸铵盐生产过程中不产生废水，完全改变了目前传统生产工艺中产生大量废水的工艺技术路线，这大大减少了生产成本和生产对环境造成的潜在污染，是一种全新的生产工艺简化，回收率高，产能大，节能环保，零排放，环境友好型钒酸铵盐生产工艺。本专利也可用于低含量钒矿的提取，目前传统提钒工艺生产过程中，提过钒的废渣料中的含五氧化二钒的含量为1‑3％就无法进一步提取，本专利可用于低低含量钒矿的提取、钒矿尾料及冶炼后的废渣料的回收再利用，回收率可达到95％。

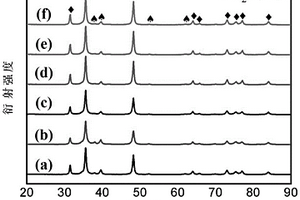

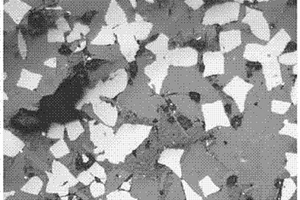

WC-Ni硬质合金的制备方法 1081

 0

本发明公开了一种WC‑Ni硬质合金的制备方法，属于粉末冶金技术领域，本发明以WC粉末为硬质相，NiCl₂·6H₂O作为烧结助剂，并加入石墨粉末，按照一定质量比进行配料，然后经过球磨混料，冷等静压制备生坯，真空无压烧结，热等静压处理，最后制备得到高致密度的WC‑Ni硬质合金；本发明以NiCl₂·6H₂O作为烧结助剂，促进了WC硬质合金烧结致密化，提高材料的断裂韧性和抗弯强度，最终制得高致密度的WC‑Ni硬质合金，该硬质合金几乎达到完全致密，本方法制得的合金在力学性能方面得到显著改善，其硬度达到23.0GPa，断裂韧性达5.28MPa·m^1/2，抗弯强度为1396.58MPa，并且，本发明的方法Ni用量极低，大大降低了制备成本。

防火涂料、其制备方法及含有防火涂料的防火网 719

 0

本发明公开了一种防火涂料、含有防火涂料的防火网及制备方法。该防火涂料包括以下重量份的原料：30‑40重量份脱水催化剂，15‑25重量份炭化剂，30‑35重量份发泡剂，60‑70重量份粘结剂。防火网采用多孔金属板或金属丝网结构为基层，面密度为1‑6.0kg/m2，网孔直径为6.0‑150.0mm，防火涂料涂于防火网基层的表面。该防火网在正常使用状态下，空气可在防火网的网孔之间自由流通；发生火灾时，防火网上的防火涂层受热膨胀，形成耐火隔热的防火涂料，堵住防火网的网孔，阻止热量和烟气在幕墙呼吸腔中自由流通，阻止火灾水平或竖向蔓延。本发明的防火网可广泛应用于电力、冶金、石化、化工、建筑等既需防火，又要求通风的场所。

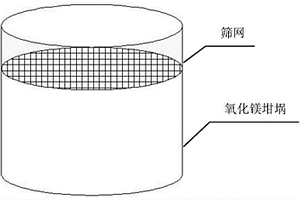

钒铬钛粉的制备方法 1130

 0

本发明公开了一种钒铬钛粉的制备方法，属于冶金技术领域。本发明为降低钒铬钛粉生产成本，同时保证其纯度满足要求，提供了一种钒铬钛粉的制备方法，包括：将高纯V₂O₃、高纯Cr₂O₃和高纯Ti粉混合均匀，然后平铺到筛网上，在筛网下方的坩埚中装入镁条，真空条件下，750～800℃加热反应，反应结束，降至室温，筛上物经酸洗和真空干燥，得钒铬钛粉。本发明的钒铬钛粉，不需要采用高纯金属钒和高纯金属铬为原料进行生产，极大的降低了生产成本，可以满足产业化生产需要，并且钒铬钛粉纯度满足要求，具有广阔的应用前景。
