河南有色金属电冶金技术理论与应用

回转窑大齿圈装置 884

 0

一种回转窑大齿圈装置,由大齿圈(1)、弹簧板(2)、螺栓联接件(3)、钢支座(4)、座架(5)构成;大齿圈(1)中部通过螺栓联接件(3)与下方弹簧板(2)连接,弹簧板(2)下方两端设置钢支座(4),螺栓联接件(3)设置在弹簧板(2)上方与下方钢支座(4)连接,钢支座(4)设置在座架(5)上方。本实用新型的支座及弹簧板均为钢板件成型,因此机加工量减少,制造简单。需要机加工的部位只有与弹簧板接触处的大齿圈圆弧面;由于有弹簧板,能够补偿一定的安装误差;能够补偿回转窑筒体在工作时的热膨胀;本实用新型除可应用于回转窑外,还可以应用与干燥机(烘干机)、冷却机、化工类回转机械等,应用的领域有水泥、冶金、矿山、化工、环保等行业。

螺旋煤仓耐磨溜槽 974

 0

本实用新型涉及一种螺旋煤仓耐磨溜槽，可有效解决现有设备磨损严重，煤仓块煤率低的问题，其解决的技术方案是，包括框架和耐磨复合面板，耐磨复合面板是由钢板和耐磨合金层冶金结合构成的复合结构，框架和耐磨复合面板呈螺旋角度为5°～45°焊接在一起，构成螺旋状溜槽结构，本实用新型结构简单，成本低，块煤率高，噪声低，使用效果好，耐磨性能优良等优点，是螺旋溜槽上的创新。

大型椭圆双层振动筛 885

 0

本实用新型公开了一种大型椭圆双层振动筛,特别适用于适用于冶金、煤炭、矿山等行业筛分物料用,它包括有一个单层大型椭圆振动筛,在单层大型椭圆振动筛的筛箱内三轴椭圆振动器的上方安装有一个筛孔比所需标准筛孔大的上层筛板。本实用新型在没有改变筛板面积和没有增加传动动力的情况下,只在筛箱内振动器上部增设了一层筛板,即可提高物料处理量和筛分效率,降低综合生产成本。

剪切橡胶弹簧 1083

 0

本实用新型涉及一种双质体共振式振动给料设备上所用的剪切橡胶弹簧。其目的是提供一种承载能力强、结构简单、成本低的剪切橡胶弹簧,解决其技术问题所采用的技术方案是:所述的橡胶(2)的上下平面分别与带有安装孔的上下长方形钢板(1)相连接。其具有粘接牢固、承载能力强等特点,作为主振弹簧用在双质体共振式振动给料设备上,完全可以满足振动给料设备的设计要求,克服了当前给料设备的缺陷,具有设计新颖、性能可靠、使用寿命长、能量消耗低、噪音小、启动、停机迅速平稳等特点,可广泛用于煤炭、冶金、建材、电力等各行业对各种物料的中间转载或匀速给料领域。

振动给料机 1025

 0

本实用新型公开了一种振动给料机。本实用新型属于给料机。本实用新型的目的是提供一种电机不参振和寿命长的振动给料机。本实用新型的技术方案是,包括振动电机和板簧,上、下压板和左、右支撑相固连,在激振体与上、下压板之间分别连接有复合橡胶板簧,振动电机座于底板上并用螺栓与上压板固连,前后连接板的左、右两端分别与给料机机体和激振体连接。本实用新型用于矿山、煤矿、电厂、冶金和建材业的物料输送。

孔销式混合少齿差行星减速器 724

 0

孔销式混合少齿差行星减速器的一级传动由两对内啮合齿轮副组合成的行星齿轮传动,两个行星轮偏心装有同一根输入轴上,两行星轮间用孔销联系,这样可以用不变位的齿轮设计成不同的,大传动比的,高效率的减速器。这种减速器的特点是体积小,重量轻、传动比大、效率高、寿命长,承载能力大,结构简单、制造容易,应用范围广,可应用于通用机械、国防、矿山、冶金、化工、建筑、 起重、运输、食品、轻工等行业的机械传动上。此外还可组成二级或三级相串联的减速器。其传动比将达到几万以上。

喂线机 825

 0

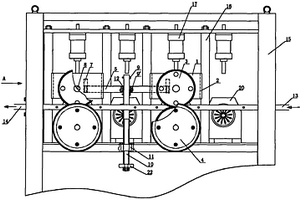

本实用新型公开了一种喂线机,包括机架、传动系统、控制系统、喂线系统和被动轮手动控制系统,通过被动轮手动控制系统使喂线机在无气源状态下依然可以实现被动轮的位置调整,使被动轮与主动轮间正常啮合,保证了线材的正常传递和喂线机的正常工作,避免了受外界气源条件的限制,使用方便,操作简单;同时,利用被动轮手动控制系统中丝杠上的‘∏’形滑动块还可对两个被动轮进行同时调整,保证了调节速度,提高了工作效率。整个结构简单、实用,大大提高了喂线机的工作可靠性,可广泛适用于各种冶金用喂线机上。

高炉布料器 903

 0

本实用新型属于冶金工业领域。提出的高炉布料器的构成为:具有在驱动机构作用下可以摆动的外环(4),具有在驱动机构作用下可以摆动的布料管(5);外环由外环摆动轴(3)与壳体(12)铰接;布料管由布料管摆动轴(10)与外环(4)铰接,并使其摆动轴(10)与外环的摆动轴(3)相互垂直;构成布料管(5)在随外环摆动的同时,自身作与外环摆动方向相垂直方向摆动的结构。本实用新型提出的布料器其布料管的综合运动布料轨迹满足高炉所需的各种布料要求,并具有结构简捷、工作可靠和维护维修简单,设备成本和维护费用低的特点。

主被动齿轮锥度装配结构 950

 0

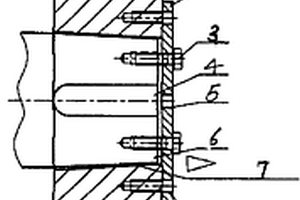

本实用新型涉及一种用于型煤设备、压球机和冶金用矿粉压球机的传动部位上使用的主被动齿轮锥度装配结构,包括主轴、通过键安装在主轴上的主被动齿轮,主轴与主被动齿轮的配合关系是一种锥孔配合,主轴设置在主被动齿轮的锥孔内,主轴通过螺栓和端盖安装于主被动齿轮的端面上,在主被动齿轮的端面和端盖上分别开有相互对应的拆卸螺栓固定孔,在端盖上还开有顶出孔,具有装配牢固可靠、便于拆卸安装、省时省力的优点。

大型单段式威金斯气柜用橡胶密封膜 1112

 0

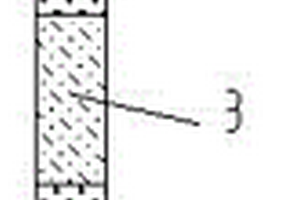

本实用新型属于钢铁、冶金行业尾气储存回收的密封部件，提出一种大型单段式威金斯气柜用橡胶密封膜。所提出的一种大型单段式威金斯气柜用橡胶密封膜包括有骨架（1）和位于骨架（1）两侧的覆盖层（3）；所述的骨架（1）采用聚酯或尼龙经纬编织的帆布；所述的骨架（1）和位于骨架（1）两侧的覆盖层（3）通过压延贴合预成型后硫化为一体。本实用新型大大降低了橡胶密封膜的厚度从而降低了橡胶密封膜单位面积质量；提高了橡胶密封膜的使用寿命和橡胶密封膜垂直方向上的强度,减少了垂向变形。

防止烧结配料系统设备堵料的装置 996

 0

本实用新型涉及一种防止烧结配料系统设备堵料的装置，属于冶金行业炼铁烧结配料系统技术领域。技术方案是：在1S‑1皮带机机尾滚筒（5）的轴向端面上粘贴一个反射条（4），在与1S‑1皮带机机尾滚筒（5）的轴向端面相对应的1S‑1皮带机框架（14）上固定一个光电开关固定支架（13），并在光电开关固定支架（13）上安装光电开关（3），光电开关（3）通过传输线（1）分别与H‑1皮带机电机、料罐出口给料机电机、一次圆筒混合机电机、2H‑1皮带机电机、二次圆筒混合机电机和1S‑1皮带机电机控制连接。本实用新型的有益效果是：当1S‑1皮带机因皮带“打滑”、“撕裂”时，能够有效防止相关设备堵料的发生。

用于生产篦板的带有滤渣装置的铁水浇铸储料装置 851

 0

本实用新型提供一种用于生产篦板的带有滤渣装置的铁水浇铸储料装置，属于冶金技术领域，包括储料罐以及储料罐上设置的导向管，所述导向管内滑动设置导向杆，所述导向杆端部设置轴承，所述轴承内圈设置圆盘，所述圆盘上设置圆孔，所述圆孔内设置转盘，所述转盘与驱动机构相连接，所述驱动机构包括设置在储料罐上的驱动电机，所述驱动电机的输出轴与转盘偏离圆心处相连接，所述驱动电机的输出轴位于所述圆盘的轴心处；本实用新型可以对铸造融化的铁水进行过滤，并且在过滤的过程中能够对聚网进行震动，使得铁水内的杂质不会对滤网造成堵塞。

熔塞焊异种金属连接结构 1051

 0

本实用新型属于焊接接头结构技术领域，具体涉及一种熔塞焊异种金属连接结构其包括一种熔塞焊异种金属连接结构，包括上连接件和下连接件，所述上连接件和下连接件相互打接且两者是异种金属件，所述上连接件内设有预置孔，所述预置孔内设置有空心铆钉，空心铆钉内设有熔覆金属，所述熔覆金属设有高出空心铆钉上端面0.2‑5mm的余高部；熔覆金属与空心铆钉内壁形成用于连接两者的第一熔融层，所述熔覆金属与下连接件形成熔化焊冶金层。本实用新型接头结合强度较高。

直形五节硅碳棒电热元件 770

 0

本实用新型公开了一种直形五节硅碳棒电热元件，包括：第一发热部、第二发热部，所述第一发热部、第二发热部的一端之间设置有连接桥，所述第一发热部远离连接桥的一端设有第一冷端，所述第二发热部远离连接桥的一端设有第二冷端，所述第一冷端、第一发热部、连接桥、第二发热部、第二冷端位于同一直线上，所述第一冷端远离第一发热部的一端表面设有铝涂层，所述第二冷端远离第二发热部的一端表面也设有铝涂层。本实用新型通过连接桥设置第一发热部和第二发热部形成直形结构，实现连接桥在双加热区之间过渡，其加热效率高、发热均匀且方便连线，能够在粉末冶金、陶瓷、玻璃等特殊要求的情况下提供更好的加热和连线效果。

高效活化棒筛机 958

 0

本实用新型涉及一种高效活化棒筛机，主要用于煤炭、冶金矿山、化工、建材、铸造、石油、粮食等各行业振动给料筛分设备。由仓口漏斗、给料筛体、减振弹簧、支座、筛下物出料口和钢弹簧激振器组成。本新型棒条材料采用T型弹簧钢，使物料不易卡死，不会出现堵孔现象，耐磨使用寿命长。钢弹簧传递激振力，钢弹簧由于强度和刚度大，使给料筛体振幅更大，使仓下物料直接筛分，生产效率更高，降低安装空间，彻底克服了传统振动筛分机不能承受仓压，需要转载设备投资大，筛分效率低等弊端。

棒材轧机用冷却水供水装置 987

 0

本实用新型属于冶金设备技术领域，具体地涉及一种棒材轧机用冷却水供水装置，包括供水箱，供水箱的出水管连接有供水总管，出水管上设置有总阀和供水泵，供水总管上并列连通有多条供水支管，各条供水支管上分别设有分阀和增压泵，多条供水支管分别与多个棒材轧机的冷却喷淋装置一一对应相连，各个棒材轧机的下方分别设有集水槽，集水槽内设置有板栅，集水槽的底部连接有回水支管，各条回水支管均与回水总管相连，回水总管上沿水流的方向依次设有过滤器、回水泵和冷却器，且回水总管的出水口与供水箱相连，过滤器的内部沿水流的方向依次设有钢丝网过滤筒、一级滤芯和二级滤芯。本装置可实现冷却水的循环使用，并可保证水压和流量的稳定。

新型活化连杆给料机 934

 0

本实用新型涉及一种新型活化连杆给料机，主要用于煤炭、冶金矿山、化工、建材等各行业物料输送过程中的中间转载给料。由仓下漏斗、给料槽体、驱动连杆装置和底架组成，仓下漏斗下面的给料槽体内的上部设置有与之固连的分料锥体，给料槽体内下部设有锁料的曲线凹槽与出料口，在给料槽体的另一侧安装有驱动连杆装置，在给料槽体的外下部设置有行走装置和底座。本新型活化连杆给料机，结构简单，给料均匀高效，运行平稳可靠。克服了原往复式给料机单向物料运行距离长效率低，阵缩式给料，使皮带上物料成间断堆积，造成皮带负载不均匀，容易跑偏磨损，减少皮带使用寿命，从而增加生产成本等弊端。

金属镁冶炼微波还原炉 1109

 0

本实用新型公开了一种适用于化学、冶金领域金属镁提取时应用的金属镁冶炼微波还原炉。其报警灯(2)设置在电控柜(1)上部，且和微波还原炉连接，护管(8)置于炉体(18)内，上下端分别设置上冷却水套(7)和下冷却水套(12)，真空抽口(5)设置在冷凝罩(6)上中部，且置于上冷却水套(7)上端，卸料门(13)和真空调节进气口(16)分别设置在下冷却水套(12)两侧部。由于本实用新型设计增添了微波还原炉，采用科学先进的冶炼工艺方法，与现有的炼镁方法相比，该方法具有节约能源，提高产品质量，降低生产成本，减少环境污染。

烧结机用免润滑端面密封装置 723

 0

本实用新型属于冶金行业中烧结机技术领域，尤其涉及一种烧结机用免润滑端面密封装置，包括活动密封组件、位于活动密封组件正下方与其配合使用的固定密封组件，活动密封组件包括长条状的不锈钢U型槽、钢板、螺栓；固定密封组件包括长条状的柔性密封体，柔性密封体的端截面为倒置的L形，柔性密封体的竖直面沿长度方向均匀设置一组安装孔，柔性密封板的左侧设有一块底板，底板的长度与柔性密封体的长度一致，底板的左侧沿长度方向设一组稳固肋板，底板右侧有一组沿长度方向设置的扣件，扣件内设楔块，本实用新型具有结构简单、安装方便、密封效果好、易于安装维护的优点。

起重夹具的平衡吊杆 907

 0

一种起重夹具的平衡吊杆，属于起重设备夹具技术领域，用于与起重设备配套使用。其技术方案是：它的吊杆连接在吊杆轴套外周的一侧，配重块与吊杆轴套外周相连接，配重块和吊杆相对于吊杆轴套两侧对称，配重块位于吊杆的长度中心线的延长线上，配重块在吊杆的长度中心线的延长线的两侧对称分布，配重块的重量与吊杆的重量以吊杆轴套的中心相平衡。本实用新型对夹具吊杆进行了改造，在吊杆轴套的一侧增加了配重块，配重块与吊杆杆体的重量以吊杆轴套的中心达到平衡，使得夹具可实现自动连接，无需专人人工操作。本实用新型结构简单、维护简便、消除了安全隐患，具有高效、节能、环保的优点，适用于冶金、港口、码头及货场装卸运输领域。

节能高效离心萃取机 979

 0

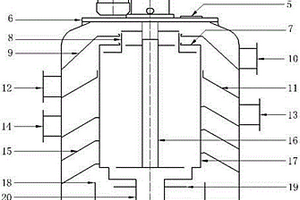

本实用新型提供了一种节能高效离心萃取机，主用于湿法冶金、化工、医药、食品、有机酸萃取、废水处理等领域的液—液萃取或油水分离生产工序；本实用新型解决了以往离心萃取中存在的结构复杂、功耗高、处理量小、不耐强酸碱腐蚀等技术问题；其主要由外壳、电机、转鼓、混合室、进料口、出料口、集液腔等部件构成；所述转鼓等过流部件均由复合材料制成；本实用新型处理量大、功耗低、运行维护费用低、耐腐蚀，能高效稳定地进行各种萃取分离生产操作。

自动翻转式散料回收器 753

 0

本实用新型公开了一种自动翻转式散料回收器，包括有基本箱体，所述基本箱体底部活动设置有翻转机构，基本箱体外壁设置有翻转控制机构；所述基本箱体顶部固定设置有吊运固定环，翻转机构底部固定设置有叉运机构；所述翻转机构通过销轴与基本箱体的底部连接。本实用新型用于对选矿零散物料、有色冶金、黑色金属等的下角余料进行收集和转运，设计合理，结构简单，方便操作，根据情况可使用多种机械设备吊运或叉运运输，可以明显减小劳动量、大幅度提高工作效率。

内导式石灰竖窑 1012

 0

本实用新型涉及一种带有引导风向和引导料流窑芯的内导式石灰竖窑,在石灰竖窑的煅烧带和冷却带间设带有圆锥上盖的圆柱形窑芯,窑芯上部为燃烧室,下部为通风室,通风室通过围管与进风口相通,燃烧室下部与烧嘴相通,上部设有喷火道,具有窑内通风均匀、阻力小,有效高度低、动力小、燃料适应性强、操作简单、劳动条件好的优点,适于建筑、冶金、化工行业使用。

高精度位置检测传感器 728

 0

本实用新型是一种高精度位置检测传感器。该装置是由磁敏元件和永久磁铁组合而成。当黑色金属(铁片)进入传感器控制区时,即可精确地发出电信号,能够将机械位移的物理量无接触准确地转变成电量,变化的状态由传感器同时用光电信号显示出来,便于安装人员在现场安装调试。运行时工作人员通过传感器的光电信号观察机械运动和传感器工作状态。本传感器具有重复定位高,无触点,检测频率宽,可靠性强,体积小,安装调试方便之特点,可广泛地应用在机械、冶金、化工、纺织等领域,作为机械位置、旋转、速度检测传感器,也可作为无触点开关,自动化技术控制元件。

高压干油泵 686

 0

本实用新型公开了一种高压干油泵,适用于加注各种润滑脂,特别在冶金、建材、机械、矿山、运输等大型设备上加注润滑油用。该高压干油泵是在贮油筒上安装刮油板、增压泵,在增压泵与出油嘴之间安装逆止阀。该泵运转后刮油板将油脂刮进密封的增压泵内,且压力不断增大,高压油脂即进入设备内需润滑的部位。逆止阀可以调节压力大小。该泵传动效率高,注油压力大,寿命长,成本低,便于安装、维修。

钢铁锭模帽口垫 845

 0

本实用新型涉及冶金炼钢、铁技术领域,尤其涉及一种炼钢铁锭模帽口垫。该垫的特征是它由耐火的石棉材料或复合硅酸铝材及它们的编织物压制而成的。这种帽口垫放置时具有简便易行,省时省工,密封效果好,不漏水等优点,它广泛适用于炼钢或炼铁技术领域中。

复合结构摆动流嘴 982

 0

本实用新型公开了一种在冶金行业中用于铁水流出的复合结构摆动流嘴。它是由Al2O3－SiC－C质基体和Si3N4结合SiC或Sialon结合SiC底部耐冲刷件和侧部耐冲刷件构成的，底部耐冲刷件和侧部耐冲刷件镶嵌在基体的底部和侧壁内，并且侧部耐冲刷件压着底部耐冲刷件。本实用新型的复合摆动流嘴具有良好的抗高温铁水冲刷及热震稳定性能，能显著提高摆动流嘴的通铁量。

断路器瓷套 1041

 0

本实用新型涉及一种运用于220KV的断路器瓷套,其包括瓷体和瓷体两端的法兰盘;其特征在于瓷体是整个一体的;所述的瓷体的长是1340MM;瓷体外形为圆柱形,中间具有空心部分,外部有大伞和小伞结构,大伞和小伞是间隔排列的;这样的断路器瓷套具有良好的机械强度,耐污性能好,污秽等级高;能够达到耐高压、防尘的较好效果,可广泛使用于矿山、电力、冶金、铁路等行业。

自蒸发器用孔板 898

 0

本实用新型提供一种自蒸发器用孔板，属于冶金工程配件技术领域，该自蒸发器用孔板包括孔板座，所述孔板座上设置有连接面，所述连接面上设置有孔板主体，所述连接面的中心开设有安装孔，所述安装孔的内壁固定连接有固定圈，所述固定圈紧贴孔板主体，所述固定圈的内径边缘处设置有倒角，所述孔板座的内腔表面设置有内衬。通过设置的固定圈，一方面可以缩小孔板座的口径，增大局部阻力，使得流体（溶出矿浆）的压力下降，降低能量损耗，避免了矿浆在进料管上出现闪蒸或空化，另一方面可以对孔板主体进行保护，通过固定圈对孔板主体的保护，可以减轻矿浆对孔板的腐蚀和冲刷，从而解决了现有技术中自蒸发器的孔板容易发生磨损严重的问题。

精密水过滤系统 1125

 0

本实用新型属于有色金属冶金板带清洗技术领域，提出一种精密水过滤系统。提出的一种精密水过滤系统具有互为备用的布袋式过滤机Ⅰ、布袋式过滤机Ⅱ；布袋式过滤机Ⅰ、布袋式过滤机Ⅱ分别连接在污水入口的两侧，并在布袋式过滤机Ⅰ与污水入口之间设置电磁阀Ⅰ，在布袋式过滤机Ⅱ与污水入口之间设置电磁阀Ⅱ；布袋式过滤机Ⅰ与电磁阀Ⅰ之间设置有电接点压力表Ⅰ；布袋式过滤机Ⅱ与所述的电磁阀Ⅱ之间设置有电接点压力表Ⅱ电磁阀Ⅰ、Ⅱ根据电接点压力表Ⅰ、电接点压力表Ⅱ进行工备过滤机切换；所述的布袋式过滤机Ⅰ、布袋式过滤机Ⅱ的输出端均与净水总出口连通。本实用新型可降低生产成本、保证机组的工作稳定连续、使清洗线生产更为可靠。
