河北唐山有色金属电冶金技术理论与应用

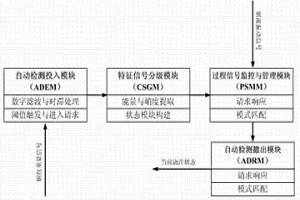

连铸钢包下渣自动控制系统及控制方法 735

 0

本发明涉及一种连铸钢包下渣自动控制系统及控制方法,属于冶金连续铸钢过程自动化控制技术领域。技术方案是:自动检测投入模块根据连铸生产进程确定钢包下渣控制系统是否进入工作状态,特征信号分级模块完成钢流冲击振动时间序列的指标信号提取工作,过程信号监控模块负责钢包下渣控制系统在进入工作状态后的连铸生产过程实时控制与管理,自动检测撤出模块则是在钢包下渣检测系统完成某一浇次的下渣检测后,自动退出工作状态,直至等待下一次检测投入。本发明的有益效果:可以较好的实现钢包下渣检测的自动运行投入、过程监测与控制、自动运行终止等任务,实现对钢包浇注过程的全息监控;构造简单、实时性好、稳定性高、制造成本较低,安装、维护方便。

可以降低耐材消耗的RH精炼炉砌筑方法 809

 0

本发明涉及一种可以降低耐材消耗的RH精炼炉砌筑方法,属于冶金炉外精炼耐材砌筑技术领域。技术方案是:真空槽在砌筑过程中,耐火砖采用错缝方式砌筑;更换浸渍管时,不需要将环流管砖正上方的所有工作层镁铬砖全部拆除,仅将环将环流管砖以及正上方的工作层镁铬砖挖去一部分,挖去部分的大小以能够将浸渍管取出即可;更换浸渍管后,将环流管砖以及正上方挖去的工作层镁铬砖进行修砌复原。本发明的有益效果:由于采用三角区挖修方法,即利用上下层砖采用错缝砌筑的方式,采取类似金字塔型的挖修方式,使上层工作层挖修的砖数减少,有效的减少了镁铬砖的非正常下线数量,节约了镁铬砖的使用数量,降低了砌筑成本,减轻了工人的劳动强度,并达到了快速修补更换浸渍管的目的。

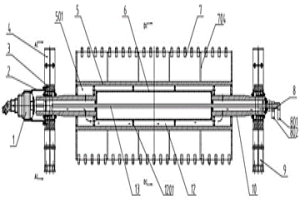

新型扬渣机 1123

 0

本实用新型公开了一种新型扬渣机，扬渣机包括辊筒（5）、套筒（6）及中心冷却水管（13），辊筒（5）及两端与中空短轴（10）连接，中心冷却水管（13）的一端与旋转接头（8）进行连接，中心冷却水管（13），辊筒（5）与套筒（6）之间的间隔形成冷却水道（12）及中空短轴（10）循环冷却水实现设备冷却；犁头（701）安装在扬渣斗（7）外端，扬渣斗（7）与辊筒（5）连接，作为主要作业机构，实现高温渣破碎、分散粒化及强化换热功能。本实用新型实现使不规则高温块状料分散后的颗粒充分进行换热，便于热量充分回收，从而有效提高冶金渣处理过程中的热能回收率，提高冶金渣后续综合利用率；另外，通过设置水冷部件，使扬渣机工作过程中避免因部件温度过高而变形、损坏。

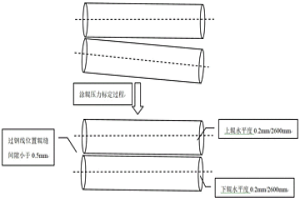

冷轧硅钢涂辊压力的标定方法 819

 0

本发明公开了一种冷轧硅钢涂辊压力的标定方法，属于冶金行业自动化控制技术领域。所述冷轧硅钢涂辊压力的标定方法包括以下步骤：调整上涂辊的水平度；调整下涂辊水平度，调整下涂辊水平度包括：根据水平仪测得的数据得到下涂辊的操作侧的偏差值；将下涂辊的传动侧移动到第一高度，根据偏差值将下涂辊的操作侧移动到第一高度，使下涂辊的水平度满足要求；调整上涂辊及下涂辊的过钢线位置间隙；进行离线涂机压力投入测试，本发明冷轧硅钢涂辊压力的标定方法可以逐步消除机械特性造成的累计偏差，保证了离线涂机压力控制的可靠性，最终实现涂机上线投入后压力控制的稳定性，保证产品质量及机组运行稳定。

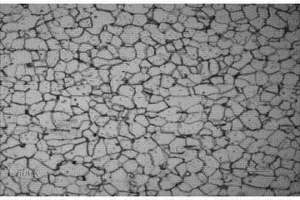

热轧窄带钢快速冷却工艺 679

 0

本发明涉及一种热轧窄带钢快速冷却工艺，属于冶金行业窄带钢生产技术领域。技术方案是：钢坯加热温度为1150—1200℃，加热后经粗轧5道次、精轧9道次轧制成带钢，终轧温度为800～930℃，然后带钢呈竖立状进入导槽，导槽两侧自动喷水，对带钢两表面进行冷却，冷却速率为300-400℃/s，带钢终冷温度为550～730℃，然后带钢出导槽在链板上堆积，空冷至500～650℃后由卷取机卷取成钢卷。本发明的有益效果是：采用快速冷却方式，首先是钢中渗碳体析出量减少，且未见块状聚集，铁素体晶粒细化，延伸率提高3～5%，成型性能明显提高；其次是带钢表面氧化铁皮剥落现象减少，表面质量明显提升。

中碳合金钢的制备方法 1104

 0

本发明公开一种中碳合金钢（Q345A-D/Q345X）的制备方法，涉及冶金连铸领域。本发明所涉及的制备方法具体为优化二冷配水模型，精确控制Al？s含量和N含量，所述Als含量控制目标为小于300ppm，所述N含量控制在40ppm以下，以及调整结晶器窄面锥度，使所述锥度值由1.0%调整为1.1%，提高设备精度，加强设备检查力度，保证设备状况良好。本发明所公开的制备方法使中碳合金钢角横裂得到有效的控制，角横裂发生率由原来的12.5%降低到目前的0.92%，大大减少了铸坯的倒角量，同时提高了铸坯的表面质量。

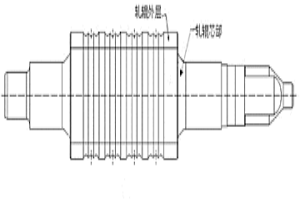

高韧性高速钢复合轧辊 1035

 0

一种高韧性高速钢复合轧辊，属于金属压力加工技术领域。该轧辊的工作层为高韧性高速钢材料，芯部为石墨钢材料；高速钢材料与石墨钢材料为冶金结合，两种材料通过离心铸造复合而成。高速钢材料的化学成分重量%为：C：0.5-1.3%; ?Si：0.5-1.5%; ?Mn：0.4-1.0%; ?Cr：5.0-10.0%; ?Mo：2.0-5.0%; ?Ni：0.5-1.5%；W：0.1-2.0%; ?V：0.1-2.0%; ?N：0.05-0.6%；RE：0.01-0.5%; P＜0.03%; ?S＜0.025%; 余为Fe，石墨钢材料的化学成分重量%为：C：1.2-2.0%; ?Si：1.5-2.5%; ?Mn：0.3-1.0%; ?Ni：0.2-1.2%; ?Cr：0.01-0.2%; ?Mo：0.01-0.2%; ?P＜0.035%; ?S＜0.03%; ?其余为Fe。优点在于：减少了轧辊在生产制造过程中的断裂，提高了成品率、降低了轧辊制造成本，提高轧辊在线使用时间和轧机作业率、降低了轧辊消耗。

利用40Kg试验焦炉预测工业化生产焦炭质量的方法 690

 0

本发明涉及一种利用40Kg试验焦炉预测工业化生产焦炭质量的方法,属于冶金试验技术领域。技术方案是首先根据工业化生产的配比取试验用煤,混合,破碎,在40Kg试验焦炉生产焦炭;然后制取工业分析试样及热性能试样,得出相应的技术指标;最后根据试验焦炭的技术指标化验结果预测工业化生产焦炭的质量。本发明的有益效果是:本发明是用40kg小焦炉试验焦炭,来预测工业化大生产焦炭。通过小焦炉试验,可以根据煤源情况,找出最佳的配煤方案,生产出质量优良的焦炭,可以降低生产风险,实现生产效益的最大化。

中碳中硅高铝双相钢连铸坯的生产方法 716

 0

一种中碳中硅高铝双相钢连铸坯的生产方法，属于冶金技术领域。其包括铁水脱硫、转炉双联冶炼、LF精炼、RH精炼、板坯连铸工序；转炉双联冶炼工序采用脱磷转炉和脱碳转炉冶炼；板坯连铸工序使用中碳中硅高铝钢专用保护渣；中包钢水氧、氮含量质量数控制为T[O]≤20ppm、[N]≤50ppm，过热度15～25℃；中碳中硅高铝钢专用保护渣成分及重量配比为SiO₂:25.0～28.0%，CaO:22.0～28.0%，MgO:1.0～3.5%，Al₂O₃:3.5～6.0%，Na₂O:6.0～9.0%，F:8.5～10.0%，C:7.5～10.0%。本发明可实现高洁净度、高性能均匀性和高表面质量双相钢连铸坯的生产。

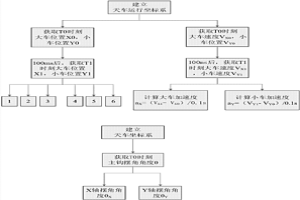

实现无人天车微摆动控制的方法 724

 0

本发明涉及一种实现无人天车微摆动控制的方法，用于冶金行业无人天车系统中，属于冶金自动控制技术领域。技术方案是：建立天车运行坐标系，建立天车摆角的坐标系；通过对天车运行的坐标系分解，对天车摆角的坐标系分解，找出天车速度、加速度、运行方向与摆角方向的关系，通过对摆角在不同象限的投影分析和摆角角度检测，实现大车和小车的加速度比例增减，完成天车大车摆角控制和天车小车摆角控制，将复杂的天车摆角控制变成简单的天车速度控制。本发明有效解决了无人天车微摆动控制的问题，控制精度能够达到0.5°，为无人天车系统安全稳定运行提供了保障。

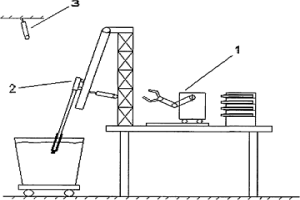

钢水精确测温取样系统及其方法 901

 0

一种钢水精确测温取样系统及其方法,属于冶金领域液态金属处理过程技术领域。包括智能机器人系统、自动测温取样枪系统、液面高度检测装置和工业控制计算机,整个系统由工业计算机进行整体控制,首先液面高度检测装置测定钢水液面深度,然后智能机器人负责安装探头,最后自动枪实现自动测温取样。优点在于,通过红外钢水液面测量和伺服位置控制,实现了每一枪测温和取样的准确定位,完全消除了人工测量方式对测量结果造成的系统偶然误差,为提高钢水质量的控制和精度提供了可靠的保障。

低品位复杂难处理矿熔渣法制造粒铁的工艺 628

 0

本发明涉及一种低品位复杂难处理矿熔渣法制造粒铁的工艺,属于金属冶金直接还原领域。技术方案是:低品位复杂难处理矿与还原剂、添加剂充分混合,制球,含碳球团经过干燥处理后,加入石灰石、煤粉和粘土混合压制成空心或实心砖块,砖块表面喷涂陶土泥浆后进入还原设备;还原后的产物出炉后立即进入带还原气氛的冷却保护仓进行冷却,冷却后的物料产品进行破碎分选即可得到炼钢的原料。本发明的有益效果:造渣剂促使非铁系氧化物脉石成分迅速聚集抛离金属元素而成为矿渣,金属聚集剂促使氧化态的金属元素快速还原并离开矿渣而形成粒铁颗粒,形成粒铁颗粒后的物料能够大大提高后续磨矿磁选工序的效率,应用该工艺能够最大限度地提高单体窑炉的产能。

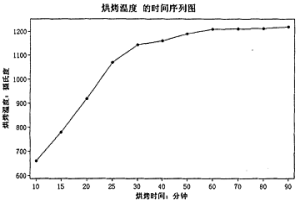

连铸中间包二次开浇工艺 659

 0

本发明涉及一种连铸中间包二次开浇工艺，属于冶金行连铸技术领域。技术方案是：包含如下工艺步骤：（1）中间包停止浇注之前，先对中间包进行排渣处理；（2）当中间包钢水液面剩余200mm时，剩中间一至两个流的水口继续浇注；（3）当中间包钢水液面在10－20mm时，中间包停止浇注；（4）对中间包进行烘烤，烘烤温度1100℃?1300℃，烘烤时间为45—180分钟；（5）中间包烘烤结束后，将钢包中的钢水注入中间包；（6）当中间包钢水液面大于300mm时，中间包开始二次浇注。本发明的有益效果是：减少中间包温度损失，确保中间包的使用寿命，降低连铸耐材消耗，确保钢铁企业生产的顺行。

离心铸造多元共晶高合金轧辊的制造工艺 680

 0

本发明涉及一种离心铸造多元共晶高合金轧辊的制造工艺，属于冶金轧辊技术领域。技术方案是：轧辊工作层材料选择共晶成分，在轧辊材料中除了钢中常存元素C、Mn、Si、P、S五大元以外，要加入不少于5种Cr、W、Mo、V、Nb、Ti、Al、Cu、B、Mg合金元素，构成多元合金化状态；控制轧辊材料的含碳量为1.3%～2.8%，质量百分数。本发明共晶成分凝固温度区间小，特别适合补缩条件不足情况下得到质量优良的铸件；铸件同时结晶，成分均匀性最好；形成集中缩孔，浇注成型金属收得率高；金属同时凝固，凝固过程的铸造应力最小；共晶成分在合金中的熔点最低，熔炼成本也低；共晶成分液体的流动性也最好；本发明改善铸造性能，耐磨性和耐热性兼顾。

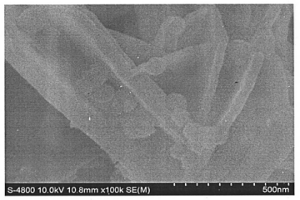

钼酸铁纳米片的制备方法 1027

 0

本发明提供一种钼酸铁纳米片的制备方法，反应体系中以钼酸铵和硫酸亚铁为原料，以蒸馏水为溶剂，充分利用微波辐射法来制备钼酸铁纳米结构。形貌规整的钼酸铁纳米材料的厚度为30-100纳米、直径为1-2微米的纳米片。本发明提供的技术路线反应条件温和，无需高温高压和调节pH值；更为可贵的是，其操作极为简便、反应速率高，且特别利于连续操作工况下的规模可控制备。该技术有利于推动钼酸铁纳米材料在冶金工业、建材工业、光催化等领域的应用进程。

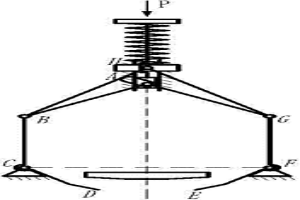

钢带打捆机单驱动双对称五连杆锁扣机构 1058

 0

本发明涉及一种钢带打捆机单驱动双对称五连杆锁扣机构,属于冶金企业卷状带钢产品打捆包装技术领域。技术方案是包含开式对称五连杆和闭式对称五连杆,一个直线动力源分时作用在开式对称五连杆的A铰点和闭式对称五连杆的H铰点上;这两组对称五连杆的B铰点、C铰点、F铰点和G铰点分别是重合的,B铰点、C铰点分别与F铰、G铰点关于中心线对称,A铰点、H铰点均在中心线上移动。本发明具有压带功能、打扣功能、切带功能;本发明专利应用开式对称五连杆机构和闭式对称五连杆机构的结合实现了由一个直线动力源分时驱动完成压带、打扣、切带功能,使得打捆机构更加简单、安全可靠、使机构占用的空间变小。

高炉槽下集料中斗模拟称量的控制方法 874

 0

本发明涉及一种高炉槽下集料中斗模拟称量的控制方法，属于冶金行业自动化控制技术领域。技术方案是：计算正常生产时最近十次称量过程的振筛振料量每秒平均值和中斗排料量每秒平均值；当振筛振料时以振料量每秒平均值累计递加得到模拟称量目标值，模拟振料过程；当中斗排料时以中斗排料量每秒平均值对模拟称量目标值递减，模拟排料过程；当高炉槽下中斗称量装置故障时，通过选择投入模拟开关，将模拟称量值代替实际称量值，实现中斗模拟振料和排料称量过程，避免因高炉槽下中斗称量系统故障造成高炉减风或休风，影响生产和高炉顺行。

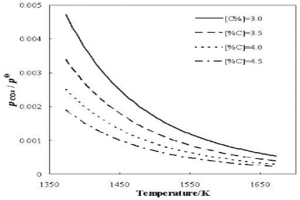

氧气转炉高压喷吹石灰石粉造渣脱磷的方法 779

 0

本发明涉及钢铁冶金技术领域，尤其涉及一种氧气转炉高压喷吹石灰石粉造渣脱磷的方法，现提出如下方案，包括以下步骤：S1、准备以下重量份的原料：铁质原料(铁粉、生铁块、铁水包)20‑80份、石灰石粉体2‑8份；S2、将上述重量份的铁质原料放置入铁水容器中生成铁水，铁水温度控制在1350℃‑1500℃；S3、将上述重量份石灰石粉体以载气为载体通过氧枪喷吹入铁水中，喷吹时间为0.5min‑30min；S4、对成品进行测温取样分析。本发明利用石灰石的分解特性，利用了喷射冶金的优势，将石灰石粉体经由急速升温后分解的产物有效地利用，其中CaO参与造渣脱磷的过程，而CO₂与铁水中的C、Si、Mn等反应后生成CO，能够继续利用，具有投资成本低，效率高的优势。

化铁炉(冲天炉)脱硫工艺 715

 0

本发明涉及一种化铁炉(冲天炉)脱硫工艺,特别是碱性化铁炉(冲天炉)采用固体石灰炉内脱硫工艺。目的是解决现有技术中铁水脱硫困难、铁水含硫量高等问题,满足冶金、铸造行业的需要。技术方案是:化铁炉(冲天炉)过热带和炉缸带的空间用焦炭、石灰混合弃填,实现高温固体石灰脱硫和强化炉渣脱硫。采用硬烧大块石灰作脱硫剂,加强石灰的脱硫效果。本发明具有工艺合理、脱硫效率高、降低铁水含硫量等特点。

烧结生产中混合料加水控制方法 936

 0

本发明涉及一种烧结生产中混合料加水控制方法,用于混合料水分率控制,提高产品产量和质量,属于冶金烧结生产控制技术领域。实时测量各种原料重量、污泥流量、污泥密度、加水及加蒸汽的流量,各种原料含水量;对测量值进行滤波处理,对石灰的消化程度进行计算、判断;建立物料跟踪的数组,计算一混前含水量;对一混加入污泥和水量进行分配、控制;根据一混加入水量、一混后测得水分率以及二混后的目标值,对二混加入蒸汽和水量进行分配、控制。本发明烧结机混合料湿度控制技术反应速度快,控制精度高,能有效利用工业废弃物变废为宝,为钢铁冶金企业提供了最优的烧结机混合料湿度控制方案,可推广到同类烧结机上,具有很好的经济效益和社会效益。

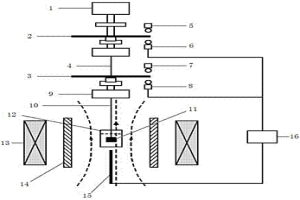

高温状态下保护渣粘度电磁特性的测量装置及测量方法 645

 0

本发明涉及一种高温状态下保护渣粘度电磁特性的测量装置及测量方法，属于冶金行业保护渣粘度电磁特性的测量技术领域。技术方案是：高频加热炉的炉体外环绕设置多匝水冷铜感应线圈，其加热方式为感应加热，电源振荡频率为20KHz。粘度测试仪包含同步电机、光电开关、悬丝、钼连接杆、石墨探头、石墨坩埚和微机控制系统；将待测保护渣经脱碳处理后装入石墨坩埚并放入炉体内高频加热，采用内柱体旋转法进行高温状态下保护渣粘度电磁特性的测量。本发明有益效果为：操作简单，测量准确，成本低廉且利于大量研究，可以研究高频磁场作用下保护渣的粘度特性，对于探明软接触电磁连铸保护渣冶金行为及对钢液凝固影响机理至关重要。

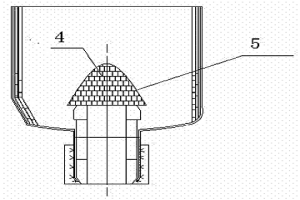

连铸中间包浸入式水口在线烘烤装置及烘烤方法 1019

 0

一种连铸中间包浸入式水口在线烘烤装置及烘烤方法,属于冶金连铸领域。该装置包括:中间包烘烤器、中间包上水口、水口快换机构、浸入式水口、密封圈、烘烤套、支撑架;密封圈套在浸入式水口的脖颈处,内径与浸入式水口的铁套紧密接触,密封圈的下部为烘烤套,烘烤套的上沿和密封圈紧密接触,底部使用支撑架顶起。优点在于:结构非常简单,省去了下吸风装置和日常的使用维护费用,节约了大量的成本。同时充分利用了中间包烘烤的热量,节约了大量的能源介质,达到了节能降耗的目的。

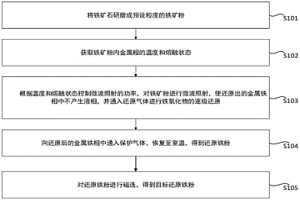

微波氢气还原铁矿粉脱硫、磷方法 643

 0

本发明提供一种微波氢气还原铁矿粉脱硫、磷方法，涉及氢冶金、微波冶金技术领域，方法包括：将铁矿石研磨成预设粒度的铁矿粉；获取铁矿粉内金属相的温度和熔融状态；根据温度和熔融状态控制微波照射的功率，对铁矿粉进行微波照射，使还原出的金属铁相中不产生液相，并通入还原气体进行铁氧化物的逐级还原；向还原后的金属铁相中通入保护气体，恢复至室温，得到还原铁粉；对还原铁粉进行磁选，得到目标还原铁粉。本发明可促进氢气还原效果及气化脱磷、脱硫效果。实现较低温下的高效还原，实现从原材料上控制硫磷含量，有利于提高钢材的洁净度，既可减轻后续金属液冶炼过程脱硫、脱磷的难度，又可对铁矿粉进行还原直接生产铁粉，缩短冶炼流程。

用于喷射支护井下巷道的材料及制备方法 903

 0

本发明涉及一种可广泛用于煤矿、冶金、水利和铁路隧道等地下巷道工程喷射支护的材料及其制备工艺。它是利用充分自燃的煤矸石而形成的自燃陶粒为骨料,按比例加入熟石灰做添加剂与水泥和速凝剂混合,再经喷浆机实现对巷道的喷射支护。该发明用于井下巷道做喷护材料,其强度高、粉尘浓度低、回弹率低,同时还有利于煤矸石的综合利用,大大减少其对环境的污染并节约大量土地资源。

含氧化钬的熔融石英陶瓷材料及其制备方法 820

 0

本发明涉及含氧化钬的熔融石英陶瓷材料及其制备方法,属高温结构陶瓷材料领域。该陶瓷材料所用原料以及原料的重量百分比为:熔融石英细粉97～99%,氧化钬细粉1～3%。其制备方法是将熔融石英细粉、氧化钬细粉干混后加入聚乙烯醇溶液结合剂湿混,再经过筛、搅拌、困料后获得坯体成型用坯料。坯体采用液压机成型,成型压强为≥50MPa。干燥后坯体经1200～1400℃高温烧成,保温1～3小时后获得含氧化钬的熔融石英陶瓷材料。本发明可为我国玻璃熔制、钢铁及有色金属冶金、电子、军工导弹、航天器等领域提供一种新型高温结构材料,具有广阔的应用前景及强化国防的意义。

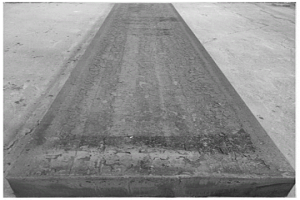

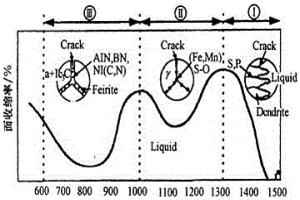

连铸板坯皮下裂纹缺陷的控制方法 857

 0

本发明涉及一种连铸板坯皮下裂纹缺陷的控制方法，属于冶金行业连铸技术领域。技术方案是：（1）减少结晶器中下部摩擦阻力；（2）控制二冷段板坯的大幅鼓肚和回温；（3）避免第脆性区的热膨胀；（4）控制钢水的氮含量和铝含量；（5）采用低频和大振幅的振动模式。本发明的有益效果是：减少连铸板坯皮下裂纹处承受的应力应变和提高连铸板坯的塑性，增强板坯抵抗裂纹的能力，有效控制了连铸板坯皮下裂纹缺陷的发生，连铸板坯皮下裂纹缺陷的发生率由27.3%降为0，减少了生产损失，提高了产品质量合格率和市场占有率。

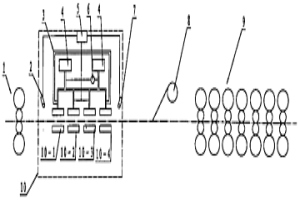

用于中薄板坯连轧生产铌微合金化钢的工艺方法及装置 915

 0

一种用于中薄板坯连轧生产铌微合金化钢的工艺方法及装置,属冶金轧钢技术领域,用于解决铌微合金化钢轧制过程中技术工艺及温度衔接问题。所述工艺方法包括粗轧、中间坯水冷降温、均温、精轧、卷取等步骤,本发明还提供了实现上述方法的装置。本发明通过设置水冷段对中间坯进行精确的温度控制,使中间坯温度达到合适的温度要求,从而在精轧阶段实现未再结晶轧制。本发明优化了铌微合金化钢的未再结晶轧制工艺,提高了产品的质量,充分发挥了铌在微合金化钢种中的作用。按照本发明方法生产铌微合金化钢在保证大生产正常生产节奏的同时可有效避免成品出现混晶的现象,其产品力学性能和工艺性能技术指标完全满足相关的技术要求。

控制退火温度生产390-500Mpa结构级镀锌产品方法 955

 0

本发明涉及一种控制退火温度生产390-500Mpa结构级镀锌产品方法，属冶金板材生产技术领域。技术方案是：包含清洗、退火炉加热、镀锌及镀后冷却工序，退火炉加热工序包括预热、加热、均热、喷冷环节；其特别之处是：通过温度控制来实现对产品回复再结晶程度的控制，来满足390-550Mpa级不同结构级镀锌产品性能的要求；所述对产品回复再结晶程度的控制是在退火炉加热工序的加热和均热环节完成的，根据结构钢的级别的不同，产品的加热和均热温度不同，产品的退火温度就是产品的加热温度。本发明方法拓宽了现有的生产高牌号结构级镀锌产品的方法，有利于提高结构级镀锌产品的利润空间，增强企业市场竞争力，在满足用户的多种需求的同时，为企业创造可观的经济效益。

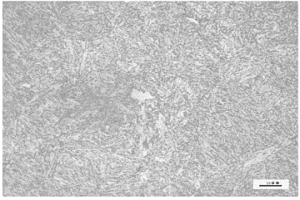

轧制态交货耐磨钢板的生产方法 940

 0

一种轧制态交货耐磨钢板的生产方法，属于冶金技术领域，其包括转炉冶炼、LF炉精炼、RH炉真空精炼、连铸、加热、轧制和离线堆冷工序；所述离线堆冷工序，在钢板温度为150～250℃时进行堆冷，堆冷高度为600～2000mm,堆冷时间24～120h。本发明采用高硅、高锰的成分设计，不添加Cr、Ni、Mo元素，同时不经过淬火工序而直接采用轧制态交货，降低了生产成本，提高了生产效率。所得钢板的硬度为370～430HBW，抗拉强度R_m1150～1450MPa，断后伸长率A_50mm≥10%，‑20℃冲击功KV₂≥20J，残余应力典型值≤100Mpa。

基于薄板坯流程的微钛强化热轧冲压用钢带的生产方法 921

 0

本发明公开了一种基于薄板坯流程的微钛强化热轧冲压用钢带的生产方法，属于冶金板材技术领域。其化学成分及重量百分比为：C：0.04-0.06%；Si：≤0.03%；Mn：1.30-1.50%；P：≤0.020%；S：≤0.008%；Ti：0.020-0.040%；Als：0.020-0.040%；N：≤0.0050%，Fe及不可避免的残余元素；采用工艺：转炉冶炼→LF炉精炼→连铸→加热炉加热→粗轧前高压水除鳞→2机架粗轧→精轧前高压水除鳞→5机架精轧→层流冷却→卷取。本发明通过低碳、高锰、微钛强化的成分设计及合理的连铸、加热、轧制、冷却工艺，生产出一种冷成型及焊接性能良好的微钛强化热轧冲压用钢带。
