江苏无锡有色金属理论与应用

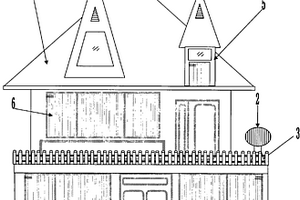

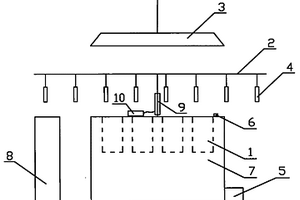

供给家庭、办公用的电源装置及供电方法 1057

 0

一种家庭、办公用电保障装置及方法与传统太阳能相比均有明显的绝对优势。主要的工艺路线是;采用白天太阳光线和夜间光线,根据太阳不停的旋转速度,采用定时跟踪太阳旋转等发电技术支撑耗电来源保障;因仅靠白天太阳能光线产电是不足以保障生活与工作耗电,所以需要夜间也要利用光线继续产电,这是一个成熟技术。在昼夜利用光线所生产的电能储存到寿命达15～20年的复合材料全封闭的电池里,再通过升压装置提高到国家通用的标准电压,即可为照明、办公生活用电提供保障。整套供储电装置采用微型电脑智能控制,装有避雷、短路、接地、保险等完善的安全措施,均安装在柜子中,柜子外形小巧、轻便,占空间小等优点,是一次投入终生受益。

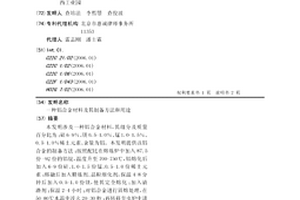

铝合金材料及其制备方法和用途 656

 0

本发明涉及一种铝合金材料,其组分及质量百分比为:硅6-9%、镁0.5-1.0%、锰1.0-1.5%、0.5-1.0%稀土元素、余量为铝。本发明提供该铝合金的制备方法:按照配比在熔炼炉中加入87.5份-92份的铝锭,温度升至700-750℃,铝熔化后加入6-9份硅、1.0-1.5份锰、0.5-1.0份稀土元素;熔融后加入精炼剂、晶粒细化剂,保温4-8分钟后加入0.5-1.0份镁,使其完全熔化;加入清渣剂;保温2-4小时;对铝合金进行固熔处理,在50-80℃水温中淬火20-30秒;再转移至电炉中进行时效处理,冷却至室温。本发明提供的铝合金材料具有较大的拉伸强度,能满足新型复合材料芯铝绞线对耐张线夹高拉伸强度的需要。

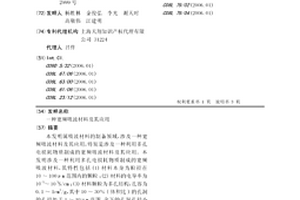

宽频吸波材料及其应用 727

 0

本发明属吸波材料的制备领域,涉及一种宽频吸波材料及其应用,特别是涉及一种利用多孔电损耗物质制成的宽频吸波材料及其应用。本发明涉及一种利用多孔电损耗物质制成的宽频吸波材料,其特性包括(1)材料本身为粒径在10～100μm范围内的颗粒;(2)材料的电导率为10-3～103S/cm;(3)材料颗粒为多孔结构,孔容为0.1～1cm3/g,其中10～30%(体积比)的孔洞的孔径处于1～10μm范围,余下的孔洞孔径小于1μm。此材料以4～20%(质量比)的添加量加入到基体物质中制成吸波涂层或吸波复合材料后,对2～20GHz波段的电磁波呈现宽频吸收。本发明解决了现有技术的吸波材料带宽很窄的问题,弥补现有技术无法适应较宽的应用范围的不足。

含能粒子激发型高效空气负离子材料及制备方法 954

 0

本发明涉及一种含能粒子激发型高效空气负离子材料及制备方法,属功能材料技术领域。它是利用携能物质、稀土氧化物、二氧化钛、电气石为原料,采用机械化学复合方法制备而成的能够产生高效率空气负离子的复合材料。含能粒子激发型高效空气负离子材料产生的空气负离子,具有调节人体生理机能,消除疲劳,改善心脑血管疾病症状,提高人体免疫力等。同时能抑制多种病菌繁殖,能净化室内的尘、烟、花粉、毛屑等可吸入颗粒物。可广泛用于涂料、乳胶漆、腻子、天花板、家具涂层等建筑材料中,也可用于塑料、纤维等领域。

不含稀释剂的自乳化水性环氧树脂乳液及其制备方法 1037

 0

本发明涉及一种不含稀释剂的自乳化水性环氧树脂乳液及其制备方法,其乳液是由双酚A型环氧树脂与双酚F型环氧树脂共混后和聚醚胺反应制备获得。具体步骤是:(1)将至少一种双酚A型环氧树脂和至少一种双酚F型环氧树脂充分搅拌共混,得到混合环氧树脂;(2)往混合环氧树脂中加入聚醚胺,在一定温度下发生开环反应,生成改性混合环氧树脂;(3)在搅拌条件下,向步骤(2)产物中滴加水,通过自乳化反应得到水性环氧树脂乳液。本发明方法简单实用,可大规模工业生产;所得到的水性环氧树脂乳液,具有粒子细腻均匀,储存稳定性高,固化成膜机械性能优良等特点,在涂料、变压器等铸塑及浇铸成型复合材料领域具有广泛的应用前景。

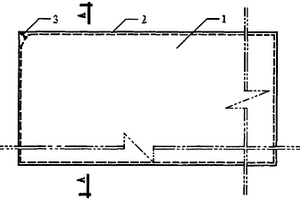

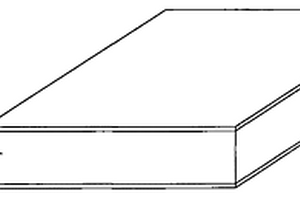

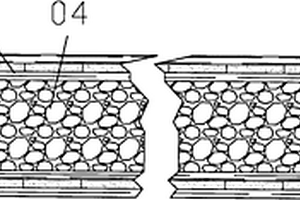

真空保温隔热空心板 970

 0

一种真空保温隔热空心板。由上面板和下面板及侧边板连接构成全封闭的空心矩形结构,在真空保温隔热空心板任一边角的侧边板处设置一个排气嘴,在板内气体排出形成真空后,排气嘴进行永久性封闭;上面板和下面板之间可以根据承载需要设置球形支撑。采用真空技术基本阻断热传导,节省大量的填充材料;使用玻璃钢和高强度塑料及复合材料进行工厂化预制成型,现场积木式组合装配,节省工时;直接设计和选择构件面板的材料和形式及色彩预制成型,可以节省大量的敷面材料。

加捻合股玄武岩短切纤维 1029

 0

本发明涉及一种新型玄武岩短切纤维及其生产工艺,属于新型复合材料技术领域。本发明是将连续玄武岩原丝用加捻合股工艺处理后,通过浸渍有机涂料或无机涂料后短切而成。这种浸渍后的新型玄武岩短切纤维,提高了纤维整体抱合性和柔韧性;避免了在混凝土搅拌过程当中断裂并粉碎,均匀的在混凝土中起到增强增韧效果;同时提高了短切纤维在干、湿混凝土中的分散性、抗碱性及防火阻燃性。

活性有机蒙脱土及其制备方法 882

 0

本发明公开了一种活性有机蒙脱土及其制备方法，其中有机蒙脱土是由钠基 蒙脱土和插入其层间的经邻苯二甲酰亚胺钾盐处理改性的有机插层剂构成的含 有氨基的活性有机蒙脱土，所述有机插层剂为R(CH2)12～18N(CH3)3R或 R(CH2)12～18NH2结构通式所示的有机化合物，通式中的R为氯原子或溴原 子。其制备方法为，改性有机插层剂和钠基蒙脱土在溶剂中于80～120℃下进行 插层反应，之后再与水合肼在有溶剂的条件下进行氨基化反应，即制备得到含有 氨基的活性有机蒙脱土。本发明制备的有机蒙脱土在有机溶剂和水中都有很好的 分散性，能够更好的用于与其他聚合物共混制备复合材料。可以用于塑料加工、 化工建材的制备、纳米材料的制备、生物医用材料和化妆品等领域。

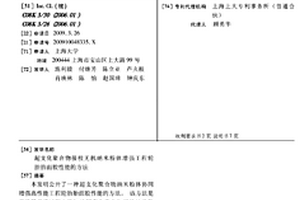

超支化聚合物接枝无机纳米粉体增强工程轮胎胎面胶性能的方法 745

 0

本发明公开了一种超支化聚合物纳米粉体协同增强高性能工程轮胎胎面胶性能的方法。该方法是在橡胶混炼过程中添加经超支化表面处理的纳米粉体,在保护橡胶原有生产配方和工艺条件不变的情况下在100重量份的橡胶基体中,添加超支化纳米粉体1-20份。超支化聚合物高密度的端基官能团和具有缺陷的空穴结构都有利于纳米粒子的分散,对平衡纳米复合材料的综合性能具有很大的潜力。因此粒子在橡胶基体中有良好的分散相容性,胶料表现出优异的增强协同效应和界面相容效应,拉伸强度、断裂伸长率和撕裂强度有了较大程度提高,耐磨性能也有了显著提高。

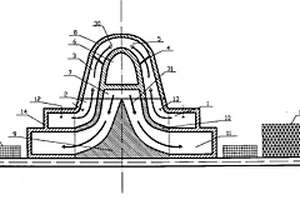

混合动力、爆轰转子轴(全电)智能发动机 1094

 0

本发明提出一种爆轰转子轴发动机结构的新设计。并根据发动机涡轮转子高转速的特点,采用涡轮转子惯性储能技术,提出一种混合动力转子轴发动机。发动机的复合涡轮直接与双向一体化发电/电动电机连接,使发动机直接生产电能,成为输出电能的(全电)发动机。发动机根据荷载信息适时控制各动力源的启动、加速和关闭,使发动机只工作在速度范围和效率范围都很有限的高效区域内。采用纤维增韧碳化硅陶瓷复合材料(CFCC-SIC)制造热端部件,使爆轰作为工程应用成为可能。混合动力、爆轰转子轴(全电)智能发动机可广泛应用于公路交通、能源、航空、军事等领域,尤其适合电动机车、电动坦克、电动飞机、电动舰船所需求的模块式混合动力智能电源系统。

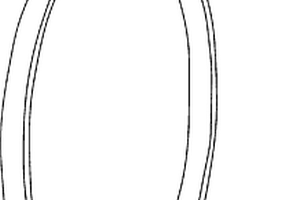

用于轮胎的刚性圈 733

 0

本发明公开了一种用于轮胎的刚性圈,其包括用于将轮胎固定在轮辋上的实心或空心的环体,环体由金属材料或复合材料制成。本发明采用实心或空心环体的结构替代传统镀铜钢丝缠绕而成的钢丝圈,其具有稳定的形状保持性能,简化了轮胎生产流程,提高了胎圈的整体刚度与强度,提高了轮胎与轮辋之间的固紧力,提高了轮胎产品胎圈部位的结构强度和刚性,从而提高了轮胎负荷能力和胎圈耐久性能,延长了轮胎的使用寿命。

抗氧化超低磨损超高分子量聚乙烯髋关节臼 768

 0

一种抗氧化超低磨损超高分子量聚乙烯髋关节臼,属于人造髋关节臼。该髋关节臼选用医药级超高分子量聚乙烯UHMWPE粉末为基础材料,并对其复合添加天然维生素VE和天然珊瑚粉NC,制成混合粉末,将混合粉末加入设计好的髋关节臼模具中,加温加压制备出UHMWPE/VE-NC复合材料的髋关节臼;随后对其进行的γ-射线辐照交联处理,最终得到抗氧化超低磨损超高分子量聚乙烯髋关节臼。优点:1、γ-射线辐照交联UHMWPE/VE-NC髋关节臼具有优良的耐磨性能;2、降低了磨损,减少了磨屑数量,并降低了由磨屑而引起细胞不良反应的程度,提高人工髋关节臼的可靠性和稳定性;3、具有良好的抗氧化抗老化性能。

织编竹玻布及成型方法 1042

 0

本发明公开了织编竹玻布及织造工艺,它是把竹径条与柔性纤维纬纱配合织编成经向竹织编物,这些经向竹织编物可被广泛应用于生产各种夹竹复合材料产品,特别是生产竹质蜂窝芯,竹质蜂窝板等材料。

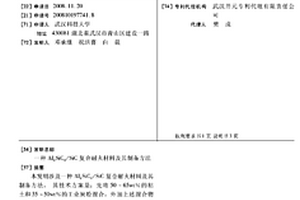

Al4SiC4/SiC复合耐火材料及其制备方法 739

 0

本发明涉及一种Al4SiC4/SiC复合耐火材料及其制备方法。其技术方案是： 先将50～65wt％的粘土和35～50wt％的工业炭粉混合，外加上述混合物3～10 wt％的结合剂，搅拌5～25分钟，压制成型，在60～110℃条件下干燥12～36小 时或在室内自然干燥24～48小时；然后在氩气气氛下和在1600～1800℃×2～6 小时条件下烧结，自然冷却后制得Al4SiC4/SiC复合材料。本发明具有原料资源 丰富、生产成本低和易于工业化生产的特点。用该方法制备的Al4SiC4/SiC复合 耐火材料不仅性能优良，且能延长使用寿命，适于有色金属和钢铁冶炼设备的 新型炉衬材料，尤其适用于生产低炭钢和超低碳钢等洁净钢的钢包内衬与精炼 炉衬，有利于钢质量的提高。

具有磁性的ZNO复合压敏电阻材料及其制备方法 1000

 0

本发明公开了一种具有磁性的ZnO复合压敏电阻材料及其制备方法，该种材料的组成为：100份重的ZnO，1～10份重的钙钛矿锰氧化物La0.7Sr0.3MnO3。该种复合材料的非线性伏-安特性受外加磁场的控制，由其制成的压敏电阻可通过改变外加磁场实现参数的改变，扩大ZnO压敏电阻的使用范围。

纳米二氧化硅粒子改性聚丙烯及其制备方法 721

 0

本发明提供了一种纳米二氧化硅粒子改性聚丙烯及其制备方法,该方法使用高浓度硅溶胶为填充物代替纳米二氧化硅,将聚丙烯、高浓度硅溶胶和助剂混合均匀,然后按照聚合物加工成型的方法在双螺杆挤出机中挤出造粒并干燥即得本发明的改性聚丙烯。本发明提供的将液体硅溶胶加入聚丙烯中的方法改变了纳米粒子以往只能以粉体形式加入聚合物的单一方法,开辟了纳米粒子引入聚合物的新方法,且制备方法工艺流程简单,操作方便,使用高浓度硅溶胶作为一种新的填充物对聚丙烯进行改性,制备的聚丙稀复合材料具有成本低、力学性能优良,具有非常好的市场应用前景。

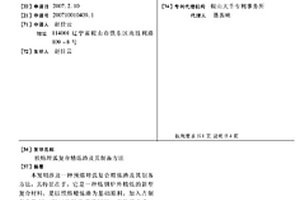

预熔埋弧复合精炼渣及其制备方法 614

 0

本发明涉及一种预熔埋弧复合精炼渣及其制备方法,其特征在于:它是一种炼钢炉外精炼的新型复合材料,是以预熔精炼渣为基础原料,加入占制备总量10-30%的发泡埋弧材料;将粒度为2-30MM预熔精炼渣作为基础原料,加入占制备总量10-30%、粒度小于30MM的发泡埋弧材料,经机械或人工充分混匀,即完成预熔埋弧复合精炼渣的制备过程。本发明经数百炉次的试验证明,与单独使用预熔精炼渣相比,脱硫、吸附夹杂物能力更强,并可节电5-10%、延长炉衬寿命5-15%;与分别加入预熔精炼渣和埋弧渣相比,减少了用渣量,改善了渣系性能,在相同条件下用渣成本降低20%以上。

具有快速磁场响应性的功能高分子复合微球的制备方法 713

 0

本发明涉及一种复合材料技术领域的具有快速 磁场响应性的功能高分子复合微球的制备方法，首先采用共沉 淀法制备表面由十一烯酸和油酸共同修饰的超顺磁性 Fe3O4纳米粒子，并原位分散于正辛烷中形成油基磁流体，然后 用一步细乳液法制备表面羧基化的超顺磁性高分子复合微球， 即将磁流体与苯乙烯、二乙烯基苯混合配成油相，在超声下逐 步加入到含有表面活性剂的水相中，将所得悬浮液超声处理 后，再加入功能单体丙烯酸进行共聚，最终得到表面羧基化的 高 Fe3O4含量的纳米复合微球。本发明制备的复合微球，磁性物质 含量可高达78wt％，微球平均粒径为41～185nm，表面羧基密 度为0.0587～0.251mmol/g，可充分满足在细胞分离，靶向药 物等生物医药领域中的应用。

轻型车轮 773

 0

一种轻型车轮,尤其是自行车轮,由两片大致为平面的圆盘状的轮辐与轮毂和轮圈联接而成,轮辐的边缘部位与轮辋联接时由于发生轴向变形而使其产生一定的预应力。轮辐上可设肋和孔,以增加强度或减少重量。轮辐可用金属板材冲压成型,亦可用有机复合材料制成。联接可以是焊接,也可以是铆接或粘接,或是几种方式的组合。本发明因为左右轮辐在联接时产生轴向变形,能形成一定的预应力,从而使车轮强度有了较大的提高。

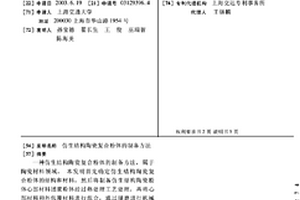

仿生结构陶瓷复合粉体的制备方法 1030

 0

一种仿生结构陶瓷复合粉体的制备方法,属于陶瓷材料领域。本发明首先确定仿生结构陶瓷复合粉体的结构和材料,然后将制备仿生结构陶瓷粉体心部材料团聚粉体经过热处理工艺处理,再将心部材料和外包覆材料进行混合,通过球磨进行机械化学表面改性,实现陶瓷复合粉体的仿生海葵结构,最后将通过球磨制备的粉体通过等离子体球形化及致密化处理,完成仿生结构陶瓷复合粉体的制备。本发明所得到的仿生海葵结构陶瓷复合粉体可直接应用于热喷涂、激光熔覆和烧结,且制备的热喷涂层、激光熔覆层及烧结体具有高的强韧性和高的高温性能、优良的抗热冲击性能、耐磨性,因而具有极大的市场应用前景。

防磁电辐射卡折保护套 905

 0

防磁电辐射卡折保护套(包袋),是采用金属与非金属复合材料,利用金属磁电屏蔽原理,制成的卡折保护套。解决生活电子信息化中各种磁电信息卡折易受磁电辐射破坏的问题,主要用途是保护各种银行卡折,电话卡,医疗卡,社保卡等易受磁电辐射破坏的电子信息载体。

阻凝高强粘合剂及其制备方法 711

 0

本发明公开一种阻凝高强粘合剂及其制备方法,用于粘接纸与涤纶布、玻璃纤维或无纺布等复合材料。其特征是在12～14wt%的PVA和9～12wt%的尿素中加69.5～72wt%的水,在常温下以40～50r/min搅拌均匀,又在92℃～98℃下以60～70r/min搅拌2～3小时,在80℃～90℃下加入0.5～1wt%的CMC和4～5wt%的多元醇,并以40～50r/min搅拌30～40分钟,在常温下出料。其优点是原料成本低,生产工艺简单、安全,粘合剂粘接强力高、防胶凝。

等离子体改性碳酸钙与不饱和树脂界面接枝技术 711

 0

一种等离子体改性碳酸钙与不饱和树脂界面接枝技术,用含双键有机物作单体对碳酸钙等无机填料进行等离子体处理,改性后的无机填料与不饱和树脂,相混制成树脂糊,加引发剂,短玻璃纤维,加压加温固化成型,制备高填充,高抗冲,弯曲性能好的SMC复合材料。

夹层结构用泡桐木芯材 888

 0

本发明公开一种夹层结构用泡桐木芯材,该泡桐木芯材所用材质为泡桐木,其特征在于泡桐木芯材(1)的泡桐木木质纤维垂直于夹层结构面板(2)的方向并分为泡桐木平板芯材和泡桐木轮廓板芯材两类。本发明用于复合材料夹层结构、金属面板夹层结构等各种夹层结构形式,具有抗压和抗剪能力强、轻韧、耐火、耐疲劳、不易翘曲、量大面广、成本低,易于工业化生产的特点。

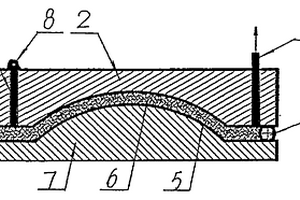

压缩式RTM成型方法 1099

 0

本发明公开了一种压缩式RTM成型方法,属于树脂基纤维复合材料移动模塑成型方法;旨在提供一种纤维含量较高、纤维浸润均匀的RTM成型方法。其方法是:在可压缩的模具型腔中铺放纤维织物或纤维预制体,合模并封闭模具型腔,向模具型腔中注满树脂并排出空气、余胶,在保压情况下压缩模具型腔达到预定尺寸并排出部分树脂,经过保压、固化后脱模。本发明能够显着提高成型零件的纤维含量,大大提高成型零件的综合力学性能,而且还具有零件表面光滑、平整等优点;可广泛用于船舶、汽车、体育、航空航天等多个领域。

一次成型无接缝防护服的生产工艺及其专用设备 1019

 0

本发明涉及一次成型无接缝防护服的生产工艺及其专用设备。本发明所要解决的技术问题是提供一种制造一层或多层复合材料的无接缝防护服。解决该问题的生产工艺是:A.启动电机,使之运转并带动轨道水平运行;B.当挂在轨道上的人体模具运行至料筒上方时,光电控制器使轨道在水平方向上停止运行,气泵运行带动气动升降装置控制轨道整体下降,人体模具进入料筒吸附无纺布原料;C.当浸泡时间达到预设时间后,升降装置控制轨道整体上升至原来的高度后继续运行,轨道上方的风箱将吸附的原料吹干;D.当已吹干的无纺布成品运行至一侧的拆卸台时人工将人体模具上的服装取下打包即可完成。本发明可用于生产各种无接缝的防护服、手术衣、隔离衣等。

以生物质废料为原料两步法制备SiC/C光催化剂的方法及SiC/C光催化剂 978

 0

本发明涉及二氧化碳还原光催化剂制备技术领域，提供了一种以生物质废料为原料两步法制备高光还原性能SiC/C催化剂的方法及SiC/C催化剂。本发明以廉价生物质废料为原料，经过在保护气氛下高温处理制备光催化剂的前驱体碳化硅‑碳复合材料，随后将前驱体材料置入等离子体增强化学气相沉积设备中继续通入气体进行功能化处理，可制得高效、高选择性光催化二氧化碳还原为一氧化碳的光催化剂材料。

层状氮化硼及球状氧化铝共掺杂的高性能三明治结构聚酰亚胺层复合薄膜的制备方法 813

 0

一种层状氮化硼及球状氧化铝共掺杂的高性能三明治结构聚酰亚胺层复合薄膜的制备方法，它涉及一种复合薄膜的制备方法。本发明的目的是要解决现有纳米颗粒掺杂的聚酰亚胺基复合材料绝缘性能和力学性能差的问题。方法：一、制备超薄氮化硼粉末；二、制备聚酰胺酸溶液；三、制备粘稠状含有超薄层氮化硼和氧化铝的聚酰胺酸溶液；四、制备复合薄膜。本发明制备的复合薄膜的耐电晕时间提高了1.2～40.5倍；拉伸强度提高21％～73％，断裂伸长率提高了5.7％～80％；电阻率提高了1.1倍～2.5倍。本发明适用于制备层状氮化硼及球状氧化铝共掺杂的高性能三明治结构聚酰亚胺层复合薄膜。

超亲水镍基多层复合膜材料及其制备方法与应用 991

 0

本发明公开了一种超亲水镍基多层复合膜材料及其制备方法与应用。所述超亲水镍基多层复合膜材料包括在厚度方向上依次层叠设置的金属载体层、含硫镍镀层、杂化普鲁士蓝层和杂化水凝胶层。所述制备方法包括：在金属载体上电沉积形成含硫镍镀层，之后采用水热反应生成杂化普鲁士蓝层，最后生成杂化水凝胶层，制得金属载体/含硫镍镀层/杂化普鲁士蓝层/杂化水凝胶层复合结构，即超亲水镍基多层复合膜材料。本发明提供的超亲水镍基多层复合膜材料的各功能层优势互补、多功能耦合，形成自下而上的超亲水四层复合材料，可用于光热海水淡化、光热污水净化等领域。

基于廉价有机碳源的全固态Z-型异质结的制备方法及在染料废水中的应用 671

 0

本发明公开了一种复合光催化剂、制备方法及应用。Bi2O3‑Co3O4@C是由一种复合材料Bi2WO6‑Co‑MOF@D113煅烧而得的全固态Z型异质结，其中D113做为有机碳源，廉价易得。Bi2O3‑Co3O4@C复合光催化剂光照时n‑Bi2O3和p‑Co3O4半导体产生大量电子和空穴，在石墨化碳的介导下电子流形成Z型传递链。Bi2O3‑Co3O4@C对分散红在2h即可100％降解，经过5次循环后Bi2O3‑Co3O4@C的光催化效率仍保持在91.46％，说明Bi2O3‑Co3O4@C具有良好的循环利用性能和一定的稳定性，是一种高效低耗的光催化剂。
