涨缩液压缸为内嵌式的卷取机卷筒 768

 0

本实用新型所述的涨缩液压缸为内嵌式的卷取机卷筒,是冶金行业将带钢卷取成卷材的必备机械设备,是由涨缩液压缸、卷筒轴、扇型板、拉杆、涨缩滑块、所组成。其结构在于涨缩液压缸是将卷筒轴尾部加工成涨缩液压缸腔体,活塞安装在腔体中形成涨缩液压缸。活塞的伸出部分与拉杆相连接,拉杆的外部是卷筒轴,卷筒轴外部装有四块扇型板。卷筒轴与扇型板之间装有涨缩滑块。工作时,活塞带动拉杆,拉杆另一端带动四个涨缩滑块轴向移动,而涨缩滑块将扇形板2顶起,构成一个整圆。本实用新型具有结构新颖、结构紧凑简单、动平衡性能好、钢度大等特点,故属于一种集经济性与实用性为一体的新型涨缩液压缸为内嵌式的卷取机卷筒。

研磨圆弧用的胎具 1021

 0

本实用新型提供了一种研磨圆弧用的胎具，涉及冶金设备技术领域，所述研磨圆弧用的胎具包括胎具本体和固定板，胎具本体上设有与定宽机滑块内圆弧相同的弧形面结构，弧形面结构适于与待研磨的铜瓦配合，弧形面结构与固定板连接以通过固定板将铜瓦压紧在弧形面结构内。本实用新型的研磨圆弧用的胎具，通过所述胎具能够在定宽机外实现铜瓦内圆弧面与钢瓦外圆弧面之间的接触研磨，方便查看两圆弧面之间的接触情况，操作方便，省时省力。

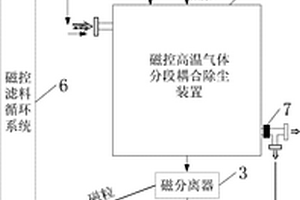

磁控高温气体分段耦合除尘系统 851

 0

一种磁控高温气体分段耦合除尘系统，涉及高温气体除尘技术领域。解决了现有高温气体除尘技术无法同时实现节能环保、连续高效、经济可靠地除尘的问题。除尘系统包括滤料锁斗、磁控高温气体分段耦合除尘装置、磁分离器、灰锁斗、循环泵和磁控滤料循环系统；磁控高温气体分段耦合除尘装置利用滤料锁斗加入的滤料颗粒对含尘气体进行分段除尘，磁分离器用于将磁控高温气体分段耦合除尘装置排出的灰尘颗粒和滤料颗粒进行磁控分离；磁分离器的出料口通过与磁控滤料循环系统的进料口连通，磁控滤料循环系统用于对滤料颗粒进行清洗、提升、循环，清洗后的滤料颗粒重新送入磁控高温气体分段耦合除尘装置。本实用新型适于燃烧、气化、化工、冶金等领域。

起重机龙门钩主梁的隔热防护装置 893

 0

一种起重机龙门钩主梁的隔热防护装置，是在龙门钩主梁的下方设置有钢板、钢板上包覆有隔热材料。本实用新型由于在主梁的下方设置有隔热防护装置将龙门钩主梁与吊运的高温容器隔离，从而大幅度减轻高温容器对龙门钩主梁的热辐射。可广泛用作冶金起重机专用吊具的隔热防护装置。

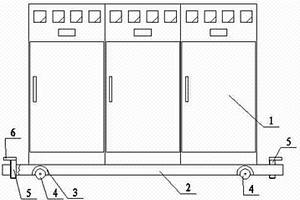

手车移开式电容器补偿柜 1073

 0

本实用新型公开了手车移开式电容器补偿柜，涉及电容补偿柜结构的改进技术。包括电容补偿柜柜体（1），还包括底板（2）和轮子（4）；电容补偿柜柜体（1）安装于底板（2）上面，在电容补偿柜柜体（1）左右侧各有两个半圆形的凹槽（3），在每个凹槽（3）中安装有一个轮子（4），轮子（4）下部位于底板（2）下方。本实用新型解决了现有的电容器补偿柜存在不便于移动、使用不方便的问题。本实用新型的手车移开式电容器补偿柜可广泛应用于电力、冶金、石油、港口、化工、建材等工矿企业及小区配电系统。

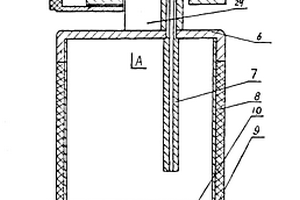

具有堵流装置的中间包 877

 0

本实用新型涉及一种具有堵流装置的中间包，本实用新型为了解决现有技术中中间包上没有堵流装置，当出现生产故障需停机处理时无法快速堵住中间包漏斗的出口的问题，本实用新型包括中间包钢结构架、中间包钢壳和漏斗；中间包钢壳安装在中间包钢结构架内，中间包钢结构架下端面安装有一个漏斗且漏斗与中间包钢壳下端连通，漏斗大端直径为90mm-125mm，在中间包钢壳内表面均匀附着有高温耐火材料层，所述中间包还包括堵流装置、堵流装置包括金属球和金属管；金属球直径为漏斗大端直径的1.2倍，金属球堵在漏斗入口处，金属管的另一端由中间包钢壳的入口穿出，本实用新型适用于冶金工序中。

铸造的负压结晶水冷模铸装置 1082

 0

本实用新型的铸造的负压结晶水冷模铸装置属于钢铁冶金铸造设备,其构思方案是:将中注管通过中注孔与模体连通。在模体的上口内增设了与其截面内吻合的上封盖,在中注孔设置了变径喉管,在中注管上套装了电感加热器。模体的模壁和上封盖均为可通入循环冷却水的中空夹壁结构。封盖上有排气孔。其优点是:保证了铸造的锭坯成分均匀,不偏析,无缩孔,机械性能各向同性。

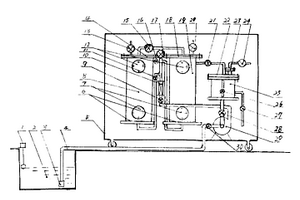

移动式废水处理机 796

 0

移动式废水处理机，该设备的主要部件I号反应 柱，II号反应柱，引水过滤两用器以及防腐离心泵等 均装于一个柜体内，由液位控制仪控制离心泵的启 动，两用器与自来水相连，通过调整阀门即可方便及 时冲洗清渣。该处理机用于处理电镀、冶金、化工、电 子等行业排出的含重金属离子的废水，它体积小、造 价低、可移动，操作维修方便，能使处理的水稳定达到 排放标准。

高寒地区石灰乳制备及输送系统 1092

 0

本实用新型为一种高寒地区石灰乳制备及输送系统，属于冶金设备领域，是针对石灰乳在制备过程中粉尘污染大，管道易堵塞及冬季易结冻等缺陷所提出，包括：制备装置和储存及输送装置，制备装置包括储灰罐、螺旋输送机和石灰乳制备罐，螺旋输送机将储灰罐的石灰粉送入石灰乳制备罐内，储存及输送装置包括石灰乳搅拌储存罐和输送管路，石灰乳制备罐将制备完的石灰乳经石灰乳搅拌储存罐送至选厂，输送管路依次将石灰乳制备罐、石灰乳搅拌储存罐与选厂连通，在储灰罐与螺旋输送机间的管路上设有防尘板、电动插板阀、观察孔和变频给料器；在螺旋输送机的上方安装有防尘盖板，输送管路为保温管。本实用新型通过调节石灰乳流量的大小，避免管道堵塞问题。

移动式无弯管垂直悬停喂线装置 1067

 0

一种移动式无弯管垂直悬停喂线装置，属于金属材料冶金领域；主要由直线导管、锁紧定位装置、驱动自锁装置、齿形圆弧轨道、合金芯线和喂线机组成；喂线过程中由于喂线导管是直线形，近于垂直状态无弯曲，喂线阻力大大降低，送线电机功率得到充分发挥，使喂线工艺更加顺畅、高效。

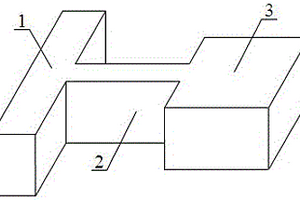

用于铸造铁水缩孔缩松倾向分析的测试样块 1197

 0

一种用于铸造铁水缩孔缩松倾向分析的测试样块。为了满足铸造铁水缩孔缩松形成倾向分析的需要，本文公开了一种由三个不同厚度截面块体部分连接组成的多功能测试样块。该测试样块整体呈“工”字形，块体2为一长窄板具有较小的体积模数和较快的凝固速度，在凝固过程中将块体1与块体3的铁水流通阻断。块体1的体积模数比块体2稍大与其连接用于制造缩孔缩松形成条件。块体3具有最大的体积模数与块体2连接后倾向于形成缩孔缩松，而且在该块体铸型部分侧面或上方易于安装冒口实施补缩，或者安装体积或线位移传感器及热电偶用于石墨膨胀及其补缩特性检测分析。本实用新型用于铸造和冶金领域。

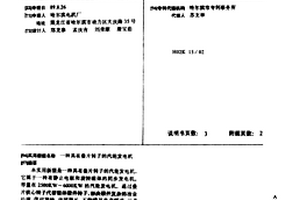

具有叠片转子的汽轮发电机 1164

 0

本实用新型是一种具有叠片转子的汽轮发电机， 它属于一种有静止电枢和旋转磁体的同步发电机。 容量在2500KW～6000KW的汽轮发电机。通过叠 片铁心转子代替整体锻件转子，解决锻件复杂的冶金 处理、供应紧缺、交货期长、不能满足生产需求，以及 锻件加工造成的不合理。其主要结构特征是在转轴 上用键固定带有风路的叠片铁心装配。这种小火力发电机用于山区、村镇和有余热可用 的自备电厂。

三维运动混合机 820

 0

本实用新型涉及一种物料混合机,由传动机构、混合容器、基座和电控部分所组成,其特征是作三维运动的混合容器由一个主动轴和一个被动轴支持着,每个轴带有一个万向节,混和容器位于两个万向节之间,两个万向节与混和容器相联的两个轴的轴线呈空间交叉并垂直,分别随万向节绕主动轴和被动轴进行公转。由于本装置能实现三维运动,具有混合均匀,混合质量好,容器的装载系数大等优点,适用于制药、化工、冶金、饲料和陶瓷等行业。

连体双提升机 767

 0

一种连体双提升机,它广泛适用于建筑材料、化学工业、耐火材料工业、冶金工业、食品工业、铸造车间、锻造车间、面粉厂和粮食仓库等处的物料输送,尤其是高度有限的地方的物料输送。该连体双提升机具有一个主机架,在主机架上设有提升机第一室和提升机第二室,在主机架上部设有头辊组成,在主机架下部设有尾辊组成,牵引结构连接头辊组成和尾辊组成,在牵引结构上设有料斗,并具有一可驱动上述牵引结构的驱动装置。本实用新型克服了公知技术的缺陷,可有效地降低设备高度,以适应厂房的有限高度以及减少新建厂房投资,同时可按要求完成相关的工艺流程,其还可连体联动,具有结构简单、紧凑的特点。

高效精密深孔成型复合加工装置 961

 0

一种用于深孔加工机床,加工高精度长缸体的高效精密深孔成型复合加工装置。它是在主轴上依次装有:组合式粗精镗刀具、挡屑封油、多粒粗滚压光、去污洁污、多粒珠精滚压光、校准形位误差辊柱修正、定位精化和涂油防蚀处理机构所组成。它具有将长径比63∶1以下的长缸体毛坯一次加工成型,达到高精度缸体要求的特点。可为国内外矿山、冶金、采油、航海、交通运输、工程机械、机床制造等大型液压缸体的制造提供先进可靠的加工手段。

微型气焊枪 892

 0

本实用新型涉及气焊装置,特别是一种微型气焊枪。它包括储气装置、工作部分、点火装置,工作部分由雾化净化机构和净化增压机构组成,本实用新型的点火装置采用新的结构设计,使得其整个外部结构为导体,即为负极,而电极引出导线为正极,从而简化了结构,减少了零部件,使用安全,加工装配及维修方便,点火次数高,使用寿命长。可广泛用于电器、机械、冶金、精密仪器等方面的焊接,特别适于铜焊、铅焊、锡焊、银焊等。

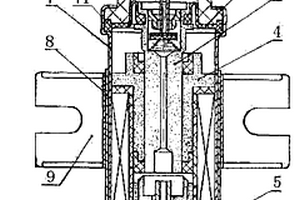

新型的电磁真空度调节器 893

 0

一种新型的电磁真空度调节器,在磁轭外壳的前端设有法兰止口,盖帽的底端和橡胶膜片的边缘安装在该法兰止口内;在该磁轭筒的后端设有缩口,该磁轭外壳的后端从磁轭筒的前端配合地插到底端,并与安装在所述的磁轭筒的外周面的安装箍构成一体,所述的线圈骨架安装在该磁轭外壳内;该上磁极部件和下磁极部件分别安装在磁轭外壳的前端和磁轭筒的后端,在所述的磁轭筒的后端装有线圈引线插座。本实用新型的优点:在不改变原产品外型安装尺寸及主体结构的前提下,优化改变为应用一般的冲压、拉伸成型工艺和成熟的少屑或无屑成型的粉末冶金工艺,从而使得整机产品的主要技术质量指标更加稳定可靠,工艺方法和结构简捷,能达到降低批量生产成本的效果。

大型铝板热轧机冷床 800

 0

本实用新型所述的大型铝板热轧机冷床,是冶金行业大型铝板热轧机的一种辅助设备。是由固定架体和活动架体所组成。其结构在于在固定架体和活动架体之间加装了缓冲机构和导向装置,更好的避免冲击对带材表面质量的影响和保证活动架体在固定架体上垂直运动,避免侧翻。在活动架体的上面加装了软铝层,软铝层直接与铝板接触,由于其表面硬度比轧制完毕的铝板硬度低,保证铝板的表面不被划伤。本实用新型具有结构新颖、构造简单、经济实用等特点,故属于一种集经济性与实用性为一体的新型大型铝板热轧机冷床。

高温环境涡流探头的冷却系统 674

 0

一种高温环境涡流探头的冷却系统，属于冶金技术领域，本实用新型为了解决压缩空气通过水冷降温的效果不好，还伴有水雾和油雾喷出，导致涡流探头所处环境不理想的问题。包括制冷系统和干燥系统，制冷系统的压缩空气出口与油雾过滤器和干燥系统的压缩空气入口依次相连，压缩经冷却系统降温和初步冷凝出水后，经油雾过滤器过滤除去油雾，再经干燥系统处理后成为低露点低温干空气。通过本装置处理的压缩空气可达‑55℃以下，且为干燥纯净气体，通过成品压缩空气对涡流探头所处区域降温，极大延长了涡流探头的使用寿命。

分段式开口机接手 1125

 0

本实用新型提供了一种分段式开口机接手，属于冶金辅具机械制造技术领域。本实用新型包括：钎尾套销轴、开口机A段接手和开口机B段接手；开口机A段接手和开口机B段接手通过钎尾套销轴连接；其中，开口机A段接手的一端设置有开口机B段接手插孔，另一端设置有开口机钎尾连接孔，开口机A段接手设置有A段接手销板插孔，A段接手销板插孔垂直贯穿开口机A段接手并且穿过开口机B段接手插孔的位置；开口机B段接手包括开口机B1段接手和开口机B2段接手。本实用新型采用插销式连接方式，拆卸安装方便；提高开铁口效率，同时降低消耗，并且旋转时冲击时正常使用，退钎子时拆卸容易；降低开铁口时间，避免开口机空打现象，延长开口机使用寿命。

新型不锈钢阴极板导电横梁 1044

 0

本实用新型公开了一种新型不锈钢阴极板导电横梁，属于冶金技术领域。阴极板顶部设有两端伸出的导电横梁，导电横梁两端底部均设有槽间导电板，槽间导电板顶部设有左右两条拱形凸楞，导电横梁左端搭在一槽间导电板顶部的右侧拱形凸楞上，导电横梁右端搭在另一槽间导电板顶部的左侧拱形凸楞上，导电横梁与槽间导线板的拱形凸楞接触处开设有拱形凹槽，拱形凹槽与拱形凸楞的弧度半径相同，本实用新型将导电横梁接触方式由原来的线接触优化成面接触，增大导电接触面积，降低了接触点电压，降低了槽电压，同时起到了定位的作用，防止阴极板移动，提高了安装时的工作效率，更有利于电效的提升和电耗的降低。

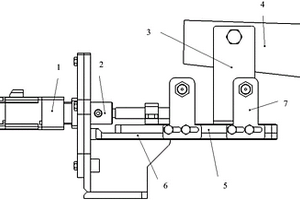

真空电极凝壳炉用摄像头支架 709

 0

本实用新型公开了一种真空电极凝壳炉用摄像头支架，属于冶金设备技术领域。本实用新型所提的摄像头支架主要由减速机，丝杆旋转移动机构，摄像头活动支架，倒V型导轨，固定架，行程开关和滑块组成。其中，丝杆旋转移动机构的丝杆一端与减速机连接固定，另一端通过滑动螺纹与滑块连接，摄像头活动支架垂直连接在滑块上，滑块与倒V型导轨滑动连接，可在倒V型导轨之间移动，倒V型导轨固定在固定架上。本实用新型采用减速电机拖动丝杠旋转移动方式，可免除工人手动调整，结构简单可靠，操作方便，维修维护简单。

中厚板支承辊换辊脱钩缸装置 1063

 0

本实用新型公开了一种中厚板支承辊换辊脱钩缸装置,属于冶金机械设备领域,换辊小车上安装换辊钩通过销轴滑动连接,换辊钩上固定连接限位板,换辊小车上的换辊钩上、下位置固定安装接近开关,电动缸通过支架固定在换辊小车上,电动缸上的缸杆顶端通过螺栓固定连接在换辊钩中部下面;支承辊上的T型槽与换辊钩上的T型钩连接;换辊钩通过电动缸摆动脱离T形槽,换辊时,缸杆伸出带动换辊钩上的T形钩向上抬起,换辊钩上的T形钩摆到下支承辊的T形钩槽中,限位板到接近开关位置时,电动缸停止工作,移动换辊小车,换辊钩将辊子拉出;换辊完成后,缸杆缩回带动换辊钩向下移动,T形槽与T形钩脱开,限位板到接近开关位置时,电动缸停止工作。

可逆冷轧机工作辊水平横移装置 1041

 0

本实用新型所述的可逆冷轧机工作辊水平横移装置,涉及冶金企业可逆冷轧机的一种工艺装备。由四套液压缸、斜楔、横移块组成。液压缸通过固定支架分别安装在轧机机架上,液压缸的活塞杆带动斜楔,斜楔的斜面与横移块的斜面相接触,横移块斜面的背面和工作辊缸块及工作辊连接在一起。其作用在于可逆冷轧机轧制方向改变时,使工作辊及弯辊缸块整体相对轧机中心线的位置随着轧制方向的改变而改变,改善轧机辊系的受力状态保持稳定,有利于控制成品带材板形及表面质量。本实用新型具有结构新颖、轧制过程稳定、轧制的产品质量好、结构简单等特点,故属于一种集经济性与实用性为一体的新型可逆冷轧机工作辊水平横移装置。

可实现在线快速维修的天车梁调整装置 857

 0

一种可实现在线快速维修的天车梁调整装置，属于冶金设备维修技术领域，本实用新型为了解决用水冲渣车间的天车轨道梁调整维修困难的问题。包括调整丝杠、丝杠支座梁、调整垫板和调整螺母；两个丝杠支座梁均与轨道梁平行设置，两个丝杠支座梁分别抵靠在轨道梁立柱的凸起部左右两侧，两个调整丝杠分别设置在凸起部的前后两侧，两个调整丝杠均依次贯穿两个丝杠支座梁和轨道梁，两个调整丝杠上均设有若干调整垫板和若干调整螺母，两个丝杠支座梁和轨道梁均通过两侧依次抵靠的调整垫板和调整螺母与两个调整丝杠分别固定。通过调整轨道梁与两个丝杠支座梁的距离，即可对轨道梁进行水平偏移在线调整，并且无需额外加装预埋件，快捷方便。

高效组合除尘系统 1026

 0

本实用新型提出一种高效组合除尘系统，主要用于冶金行业中频炉的废气收集及处理。涉及环境保护空气净化技术领域。包括高位回转式收集罩、旋风除尘器和一台沉流式滤筒除尘器，沉流式滤筒除尘器设有沉流器和两排滤筒，底部开有方孔连接烟尘收集门，壳体的支架下侧设有清灰小车。采用高位回转收集罩更便于人员操作，收集废气温度降低，对后续废气冷却压力降低；比设置两套固定收集罩更简洁，造价低，使用方便；一级采用旋风除尘器相对于容积式除尘器，有设备占地面积小，废气冷却速度快的优点；采用沉流式滤筒除尘器比目前采用袋式除尘器有如下特点：除尘器整体尺寸小，占地面积小；过滤精度高，过滤效率高。清灰采用脉冲反吹清灰方式，清灰效果好。

矿用液压翻车机 721

 0

一种矿用液压翻车机，旨在克服现有技术中的缺点，提供一种结构简单，运行平稳，尺寸小，重量轻，操作简单，维护方便的液压翻车机。包括底座、轨道组件、阻车器。该翻车机还包括翻车拐臂装置，翻车拐臂装置由拐臂组件、轨道组件、夹车油缸、夹车钩、翻转油缸构成，轨道组件和阻车器安装在拐臂组件上，夹车钩铰接在拐臂组件的立臂上，夹车油缸一端与夹车钩的连接梁铰接，另一端与支座铰接；回转支座安装在底座上，翻车拐臂装置经销轴与回转支座铰接，翻转油缸一端与拐臂组件铰接，另一端与支座铰接，构成翻车拐臂装置在翻转油缸作用下绕销轴转动的结构，翻车拐臂装置顺时针翻转135度。本实用新型适于煤炭生产的井下运输矿车、冶金运输矿车卸车使用。

轧钢机主传动接轴定位装置 879

 0

本实用新型属于冶金机械中的轧钢机,特别涉及一种轧钢机主传动接轴定位装置;特征在于:在传动侧机架的地面上对称装设底座,两底座的上孔内壁上设有滑槽,横梁两端底面上装滑块套管,两上孔内底均装设由升降液压缸驱动的横梁;在横梁的两臂上对称装设夹持液压缸,夹持液压缸的活塞杆端连接在夹持支架背面;横梁上平面设有水平滑道,两夹持支架底面设有沿水平滑道的滑槽,两夹持液压缸带动两夹持支架实现两夹持支架对主传动接轴轴套的夹紧和开启。不仅设计合理,结构紧凑,既便于装设刚度大的夹头,又保证工作辊扁头抽出后,不会因接轴轴套的自重产生的下沉或耷拉头,而且具有夹持牢固,定位准确,生产效率高以及操作安全,使用十分方便等优点。

辊道用变频调速三相异步电动机 990

 0

本实用新型涉及电工产品的一种辊道用变频调速三相异步电动机。它由:轴、防护装置、注油装置、机座、定子、转子、吊环、接线盒、轴承内盖、轴承组成。转子压装在轴上,轴上装有轴承内盖和轴承及防护装置,注油装置安装在前后端盖上,定子装在机座内,吊环和接线盒安装在机座上部。该产品容量大、防护等级高、温升裕度大,适合在复杂恶劣的环境工作,可用变频器做为电源,调速范围广,有较高的绝缘强度,过载能力强,可频繁正反转,耐冲击,结构合理,外形精美,可用于冶金工业辊道传送的变频专用电机,也可用于其它类似机械设备。

新型的竖炉水梁 1131

 0

一种新型的竖炉水梁，是将两根直径不同的无缝钢管套装，两管间隙5．5mm，在间隙内打入耐火泥浆，中间管道内通软水与外部相接。本实用新型由于主体采用两根直径不同的无缝钢管套装中间管道内通软水与外部相接因此既保证水梁足够的冷却效果，又可起到加固水梁的双重作用，减少了水梁漏水对导风墙砖以及炉内砌体的侵蚀延长了导风墙使用寿命，竖炉停机时间大大缩短，极大地提高球团矿产量，改善制约竖炉技术经济指标的关键环节，增产效益显著。可广泛用作冶金行业的竖炉水梁。
