本发明公开了一种从铜冶炼渣中分离出铁、铜、二氧硅三种组分的方法。本方法以铜冶炼渣为原料采用湿法化学冶金技术综合回收铜渣中FE、CU、SI。主要采用盐酸或无机酸浸取铜渣,在一定条件下根据二氧硅产品质量要求,选定浸取的酸浓度、固液比、浸取温度和浸取时间,经过滤、干燥首先分离出二氧硅制得白炭黑;浸出过滤液经中和沉淀、过滤、干燥、磨细,采用常规矿物加工方法选择性分离出氧化铁相与含铜相。
本发明公开了一种银铜钒合金材料制备新方法,其工艺路线为:气水急冷雾化制粉技术和设备获得AGCU合金粉末→AGCU合金粉末与V粉进行机械合金化→冷等静压→真空烧结→复压+复烧→热挤压获得丝材或片材半成品坯→冷加工获得成品。本发明关键技术在于采用冷等静压、机械合金化、真空烧结、热挤压等粉末冶金技术集成制备了银铜钒合金。解决了钒加难入、化学成分不均匀等问题。从而间接地改善了材料的物理、力学、电学性能以及加工性能,提高产品成品率。
本发明公开一种表征直接接触蒸汽发生器中液滴群行为均匀性的可卷方法,属于冶金能源工程技术领域;本发明方法是基于数字图像处理技术和均匀试验设计理论中可卷偏差概念来表征直接接触蒸汽发生器中液滴群行为的均匀性,主要应用于直接接触蒸汽发生器中表征液滴群行为特征及理论上指导工艺参数的设计;该方法简单方便,且具有很高的实用价值,对化工、冶金搅拌设备中表征相的行为特征、判断混合均匀性及理论上指导搅拌反应器的设计,提供了一种可靠实用的方法。
本发明涉及一种颗粒增强金属基复合的制备方法,属于抗耐磨材料制备技术领域。本发明所述方法通过添加金属粉末Ni、Ni?Fe、Co、Co?Fe、W?Fe中的一种来改善颗粒增强金属基复合材料的性能,将增强颗粒、基体金属粉末、金属粉末球磨混粉后压实得到预制坯,真空烧结后最终得到颗粒增强金属基复合材料;合金粉末的添加量占预制坯的质量分数分别为5%~20%。本发明所述方法制备得到的复合材料的力学性能显著改善,为钢材、冶金、矿山等耐磨领域、激冷激热工况零件或者其他研究复合材料性能的研究者提供参考。
本发明公开一种应用超重力和臭氧强化脱除硫酸锌溶液中有机物的方法,属于冶金和化工领域,所述方法的具体步骤为:1)硫酸锌溶液预加热;2)硫酸锌溶液加氧雾化;3)雾化后的硫酸锌溶液在超重力发行设备充分与臭氧进行强化反应;4)保持超重力场发生器的氧气和溶液循环,即得到合格的硫酸锌溶液。本发明利用在超重力环境下,在超重力场条件下,溶液在雾化(细粒)条件与臭氧充分接触,加超重力场发生器内臭氧进行循环,进一步提高氧化效率,促使硫酸锌溶液中的有机物氧化生成CO2与H2,从而实现湿法锌冶金过程硫酸锌溶液中有机物的脱除,与现有技术相比,本发明的有益效果是作业时间短,生产成本低,溶液质量稳定。
锑矿湿法直接生产锑白新工艺是冶金化工领域的一项新技术。它提供了一种从矿石中直接生产三氧化二锑含量在99。6%以上,白度在96%以上的锑白产品,其是经过酸浸、净液、真空过滤、中和转化等工艺而得。最适合于处理锑含量在20~40%的硫化锑矿。该工艺具有浸出率高、回收率高,产品成本低,原料易得,污染小等优点,其白度、细度都达到国家出口产品标准。
一种有色金属电积用新型阳极材料的制备方法,其特征在于由如下重量百分比的成份制备:银0.1~0.2%,钴0.05~0.1%,锡0.1~0.5%,钙0.05~0.09%,锑0.1~1%,余量为铅,制备工艺流程是:将铅熔化后按银0.1~0.2%加入银钴和锡钴中间合金,待熔化后再加入铅钙中间合金、锑块以及余量铅,搅拌至少10min后静置5min,除去浮渣,浇注成毛坯合金板,冷却后轧制,铅合金板再通过增表处理,校平、剪切成所要求尺寸的合金阳极,采用本发明制得的新型阳极具有优良的机械性能和抗腐蚀性能,并且在湿法电积锌、铜、镍等电冶金过程中能大幅度降低电解过程的槽电压和能耗。
中温真空法处理泥磷提取黄磷,一种化工冶金提取方法。含单质磷为30—90%的泥磷,采用常温真空干燥至含水为5%以下,进行中温真空提取。磷以蒸汽的形式被升华而与残渣分离,进入湿式和干式两段冷却回收,黄磷分别以液态和固态产出,在原料入干燥前加入钙盐作为添加剂,并搅拌均匀。该法设备简单,流程短,能耗低,磷的回收率高,不会造成环境污染。
一种消除胺类、磷类有机试剂萃取乳化的方法,属湿法冶金技术领域。把 商品牌号为CSP-925,或CSQ-926,或GEA-746的金属清洗助剂,加入到含 SiO2胶体,和/或Fe(OH)3胶体,和/或聚羟基铝胶体,和/或超细悬浮物以 及金属元素成份的浸出液中,在pH值为0.5~8.5,温度为15至95℃的条件 下,经搅拌,沉降,过滤,滤出溶液用叔胺N235萃取Ge,用有机磷P204或P507 或cymanex272萃取In、和/或Zn、和/或Cu、和/或Co、和/或Ni,用 季胺N263萃取Mo和/或稀土元素。能消除湿法冶金过程中胺类、磷类有机 试剂的萃取乳化,使生产顺利进行,萃取分离效果好,使用条件宽,可为工业 生产采用。

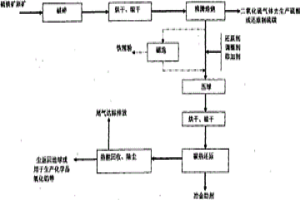

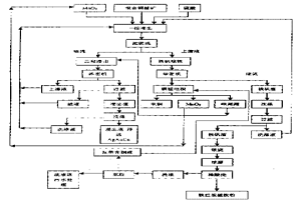

本发明是一种中低品位硫铁矿的综合利用的方法,其特征在于:将硫铁矿全层开采出来,直接进行粉碎,加入沸腾炉进行沸腾焙烧,得到二氧化硫气体和烧渣;含二氧化硫的气体用于生产硫酸或生产硫磺;烧渣磁选铁精粉后进行成份调整或直接进行成份调整,成份调整根据后续产品和熔融温度需要加入金属或非金属矿物进行调整,再根据调整成份后的烧渣中各氧化物碳热还原成单质金属所需碳单质质量,加入该质量的1.1~3倍还原剂,还原后产生冶金优质复合合金脱氧、脱硫剂。本发明解决了现有利用技术的环境污染难题;实现了中低品位硫铁矿的全层开采和循环综合利用。
一种硫化铜精矿连续熔炼粗铜的冶炼炉。所述冶炼炉是前端顶吹熔炼、中间电炉沉降、末端冰铜连续吹炼的一体式冶金炉,包括有底部依序连通的前端顶吹熔炼炉、中间沉降电炉、末端冰铜连续吹炼炉,熔炼方法是不需要经过转炉连续地将硫化铜精矿熔炼成冰铜和炉渣的混合熔体后连续进行冰铜与炉渣沉降分离再连续将冰铜吹炼成粗铜。本实用新型可连续完成硫化铜精矿熔炼成冰铜和炉渣的混合熔体、冰铜和炉渣的沉降分离、冰铜连续吹炼为粗铜的三个冶金过程,设备结构及操作工艺简单、能耗低、环保、安全。

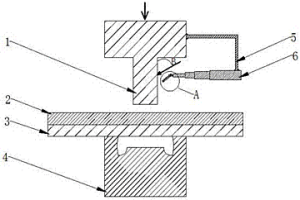

本实用新型涉及超声辅助的压印连接装置,属压印连接领域。本实用新型包括冲头、下铆模、曲形架、可伸缩杆、超声波发生装置;所述冲头上端与外部压印系统连接,曲形架一端与冲头的侧壁焊接,另一端焊接于可伸缩杆的末端;可伸缩杆的顶端焊接有两块肋板,两块肋板上均开有彼此对应的螺纹通孔;超声波发生装置安装在可伸缩杆的顶端。本实用新型解决了对难变形材料进行压印连接时存在的开裂、变形困难、存在缝隙以及无冶金结合问题,还解决了铝合金焊接方法中铝激光焊的光束反射和等离子体屏蔽效应强烈,易产生裂纹,气孔,接头软化等缺陷问题,通过施加超声振动减小了冲头下压所受阻力,实现了机械‑冶金的组合连接,改善了接头的力学性能。
本实用新型公开了一种新型艾萨炉喷枪旋流器及熔炼安装位置,属于冶金设备技术领域,所述的新型艾萨炉喷枪旋流器及熔炼安装位置包括:支架、喷枪旋流器、粉煤管、喷枪本体、喷枪管、喷枪口;本实用新型采用在粉煤管上设置喷枪旋流器,粉煤气流和富氧空气通过喷枪旋流器时,气流发生旋转,从喷枪口射出后即形成旋转射流,利用旋转射流,能形成有利于冶金反应的高温熔融态金属物料回流区,并使气流强烈混合;将喷枪旋流器的叶片旋转角度设计为45-75度,使气流持续搅动并保持稳定;本实用新型结构简单、紧凑,自动化程度高,通风阻力应小。
本实用新型涉及一种收集挥发单质蒸汽产物的微波加热装置,属于微波冶金技术领域。在该装置中的样品放置在有保温腔的密封好的刚玉坩埚中,保温腔用来保持样品的温度,保温腔体置于微波腔体中,微波腔体上带有测温用的红外测温探头和加热的磁控管,通过控制阀门来调节保护气瓶中气体的流量,保护气体通过管道进入到刚玉坩埚中,使样品在保护气氛下发生反应、样品在高温下发生反应后由空气泵造成负压吸出保护气体和蒸发的单质蒸汽,混合气体由管道通过收集装置,蒸发的单质蒸汽在收集装置中富集,多余的气体经过倒立漏斗在缓冲装置中得到处理。该装置能够有效的收集冶金过程中形成的副产物,达到资源回收利用的目的。
本发明公开一种具有亚氧化钛中间涂层的电极材料,属于湿法冶金和电化学冶金技术领域。本发明以钛、铝及其合金作为电极的内芯结构,表面包覆具有低电阻率、高活性、良好的耐电化学腐蚀等优异电化学性能的亚氧化钛(Ti4O7),以此改善电极的导电性能和保护内芯材料,再在其表面采用电镀法制备高活性廉价金属氧化物涂层或采用热分解法制备高活性稀贵金属氧化物。本发明电极材料电流分布均匀,电沉积产品的纯度高,亚氧化钛中间涂层的复合电极的极化电位较传统钛基电极降低70~188mV,电流密度提高40~230mA,改善了电极的催化活性,降低了电极在实际使用过程中电极电位,达到了节能降耗的目的。

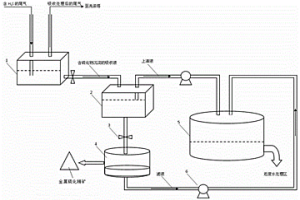

本发明公开了一种CVD-ZnS制备过程中H2S尾气的处理方法,该方法利用含有害金属离子的冶金工业废水作为吸收液,调节并控制吸收液的pH值,将H2S尾气鼓入吸收液中,使H2S气体与吸收液中的金属离子发生化学反应,生成硫化物沉淀,经沉降、过滤得到金属硫化精矿。该方法以废制废,有效减少了现有技术处理H2S尾气需要消耗大量碱,从而带来处理成本高的问题,同时还有效回收了冶金工业废水中的有价金属离子,实现有价金属资源的循环综合利用,有利于环境保护。
本发明涉及一种低能耗的红土镍矿干燥预还原方法,特别适用于低品位红土镍矿的干燥与预还原,属于冶金技术领域。本发明的工艺过程为,采用立磨将红土镍矿破碎至1mm以下,依次进入多级悬浮干燥煅烧装置和预还原器,同时将悬浮干燥煅烧装置产出的烟气引入立磨;煤、焦碳或碳黑固体还原剂或硫化剂粉以喷入方式进入预还原器,对物料进行悬浮状态还原煅烧或硫化,预还原器尾气直接进入最后一级干燥煅烧装置,产出预还原或硫化后的热状态物料。本发明工艺简单,操作容易,投资较少,热效率高,冶炼成本较低。

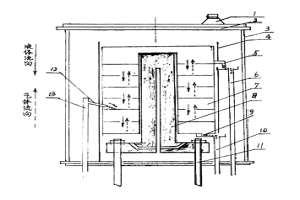

锌镉合金真空蒸馏分离方法是一种真空冶金技术。将熔融态的锌镉合金加入真空炉内、控制炉内真空度10~30乇,炉温690~720℃蒸馏盘级数19~25级加料速度等技术条件、使锌和镉分先后蒸发,并分别收集、使锌和镉得到分离提纯。该法设备投资少,金属回收率高、车间占地面积小、基建投资不大、基本上消除了对环境的污染。
氧化锌矿的浸出工艺。本发明属于湿法冶金技术,特别是含高铁、硅的锌矿的浸出方法。本发明的步骤是:(1)中性浸出,将氧化锌矿粉与含硫酸溶液同时加入并搅拌,始酸的pH值为3.0~3.5,逐渐上升溶液的pH值,最终达到pH5~5.2,反应后的中性浸出液供净液作电解用,浸出渣进行下一步再浸出;(2)低酸浸出,在浸出渣中加入硫酸液并搅拌,控制pH值逐渐下降,由开始的pH5~5.2降到pH1.5~3.0;(3)循环废液,对二次浸出物进行固液分离,含有硫酸的废液重新返回氧化锌矿的中性浸出阶段。本发明可对含锌低于20%的氧化锌矿浸出,生产成本低,硫酸耗量少,不需要中和剂,浸出液可循环使用,锌的浸出率高。
本发明属于冶金技术领域,涉及一种铜浮渣侧吹熔炼生产粗铅的方法。1)将铜浮渣、纯碱、硫铁矿按照100:8~10:6~8的比例进行配料,均匀投料1~2小时,投料温度600~800℃,同时用高压风均匀鼓入无烟煤;2)投完料在600~800℃熔炼1~2小时后,将温度提高至1100~1200℃再熔炼2~3小时,铜浮渣中的金属铅及化合态铅都被熔炼进入粗铅;3)停止无烟煤的鼓入,澄清分离0.5~1小时后,先通过虹吸放出粗铅和冰铜,再打开渣口放出炉渣,高温烟气经过余热回收、收尘后达标排空。本发明使用无烟煤作为燃料或还原剂,而其他几种使用了焦炭、柴油或电能,因此本发明更经济且适合于大规模生产。

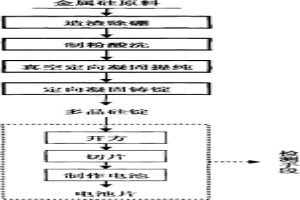

本发明公开了一种综合利用火法及湿法冶金方法提纯多晶硅,特别是采用造渣氧化、真空提纯、定向凝固、酸洗相结合将金属硅中硼、磷、有害金属等元素去除的联合流程。该工艺有流程短、成本低、操作简易等优点。金属硅(Si?99.5~99.9%、TM?1000~2000ppmw),经过造渣除硼—制粉酸洗—真空定向凝固提纯—定向凝固铸锭等工艺处理后,除去原料金属硅中硼、磷及金属杂质元素,并得到方锭形态的6N的太阳能级多晶硅锭产品,其中B≤0.3ppmw、P≤0.5ppmw、TM≤0.2ppmw,电阻率0.5~3Ω·cm,可用于切片的部分≥66%。用该多晶硅锭经开方切片,做成的多晶硅电池片,衰减后转化率达到16%以上。本发明是一种工业上可大规模实施的低成本、环境污染小、工艺简单、回收率高、产品质量稳定的冶金法生产太阳能级多晶硅的新方法。
本实用新型涉及一种新型侧吹炉喷枪口,属于冶金工艺技术领域;所述喷枪铜水套内部设有温度检测系统,喷枪铜水套左右两外侧分别设有喷枪砖和喷枪捣打层,喷枪沿喷枪捣打层外侧穿入,并水平贯穿喷枪捣打层、喷枪铜水套、喷枪砖,最终沿喷枪砖外侧伸出,喷枪铜水套循环水管沿喷枪捣打层外壁顶部水平穿入到喷枪铜水套中并沿喷枪铜水套底部弯折成型,最终沿喷枪捣打层外壁底部穿出;本实用新型提高了喷枪区喷枪砖使用寿命,当喷枪砖被侵蚀后仍可以利用喷枪铜水套挂渣生产,同时,喷枪砖在线更换,减少停炉带来的降温、升温过程对耐火材料的影响,降低燃料、燃气消耗,从而达到冶金炉整体炉龄延长的作用,安全性能高,检修方便。
本实用新型涉及一种收集挥发单质蒸汽产物的微波辅助浸出装置,属于微波冶金技术领域。搅拌叶片固定在搅拌装置上,搅拌装置置于反应腔中,通过调节酸量调节阀门控制酸储罐内液体的流量进入反应腔与物料进行反应,反应物料在反应腔中反应所需要的热源来自磁控管,反应腔外有一层保温腔,用来保持反应温度和热量,反应产生的气体由空气泵造成负压吸出,蒸发的单质蒸汽在收集装置中富集,多余的气体经过倒立漏斗在缓冲装置中得到处理。该装置能够有效收集冶金过程中的副产物,热利用率高。
本实用新型涉及一种非浸没式全氧顶吹变速射流氧枪及其应用装置,属于冶金工业生产技术领域。该全氧变速射流氧枪采用非浸没式顶吹的吹炼方式,氧气射流速度在不断变化的状态下由氧枪进入熔池内,形成以轴线为中心的变速射流。所述变速射流氧枪包括氧气通道、补充燃料通道、水冷通道,氧气通道位于变速射流氧枪内部中心处;变速射流氧枪的侧壁上设有多个贯穿枪体的燃料通道和水冷通道,相邻的水冷通道密封连通;氧气通道与氧气供应系统连通。本实用新型所述变速氧气射流作用在熔池表面能避免高温熔体对冶金炉壁以及氧枪的冲刷腐蚀,破坏熔池溶液内部形成的流场能有效提高反应效率、降低烟尘发生率。
本实用新型涉及一种抓斗式起重机抓斗与钢丝绳连接的过渡装置,所述的抓斗式起重机抓斗与钢丝绳连接的过渡装置包括过渡连接块、卸扣、开闭钢绳、钢丝绳卡、钢丝绳套环、开闭绳固定卡槽,过渡连接块下端与开闭绳固定卡槽连接,所述的卸扣从过渡连接块上方预留孔洞穿入,卸扣与开闭钢绳连接位置处套入钢丝绳套环,开闭钢绳通过钢丝绳卡紧固,本实用新型零部件均为市场购买材料按常规机械加工、非标件制作安装得到,具有结构简单、安装制作方便、投资费用低、安全实用,能有效避开高温熔体对抓斗开闭钢绳的损伤,在延长设备使用寿命的同时缩短了检修时间,可广泛用贫化电炉铜冶金炉类冶金行业。
本发明公开了一种稀土掺杂颗粒增强钢铁基复合材料的制备方法,属于复合材料制备技术领域。本发明通过加入陶瓷颗粒、基体粉末及稀土元素,采用球磨混粉、压制成型、真空烧结以及真空吸附成形等技术制备钢铁基复合材料;其中,稀土元素以少量单质形式掺杂于粉料中。本发明所述方法采用真空吸附可以制备形状各异的材料,且采用真空吸附可以有效防止成形过程材料被氧化,浇铸完成后,可以防止金属液体回流,造成材料整体缺陷。采用粉末冶金预烧结结合真空吸附浇铸成形,制备出的稀土掺杂颗粒增强钢铁基复合材料硬度值较高,表面质量好,同时解决了传统粉末冶金致密性不足的问题,使材料的的耐磨性能、硬度大大提高。
中冶有色为您提供最新的云南有色金属电冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
