全部
▼
热搜：
1035
0
本发明公开了一种纳米二硫化钼改性海藻酸钠复合材料的制备方法，是将海藻酸钠和二硫化钼混合，使用液相剥离法制备功能化的二硫化钼纳米片；使用溶液共混法制备纳米二硫化钼/海藻酸钠复合材料。本发明能显著提高二硫化钼与聚合物基体的相容性，进而为其在高分子聚合物基体中均匀分散，制备高性能功能化纳米二硫化钼/海藻酸钠复合材料提供可能。
878
0
本发明公开了一种三维碳布/镍铁层状氢氧化物纳米片复合材料及其应用，其制备方法包含：将碳布置于浓度为3mol/L的硝酸中，并在反应温度为120℃条件中反应2小时，制得功能化的三维碳布；将所述功能化的三维碳布浸泡于硝酸铁、硝酸镍、尿素和氟化铵的混合物中，并在反应温度为100～120℃条件中反应6～10小时，然后冷却至室温，并进行洗涤和干燥，制得三维碳布/镍铁层状氢氧化物纳米片复合材料。该三维碳布/镍铁层状氢氧化物纳米片复合材料可接作为对水体中亚硝酸根离子进行检测的工作电极。本发明制备方法简单、电荷转移效率高、能够对水体中亚硝酸根离子进行快速、高效和选择性检测，具有较宽的线性检测范围和较低的检测限。
983
0
本发明公开了一种具有优异耐腐蚀性能的改性纳米复合材料，其原料按重量份包括：醇酸调和漆15‑35份、醇酸防锈漆5‑15份、醇酸稀释剂2‑8份、聚乙烯3‑6份、马来酸酐1‑4份、甲基丙烯酸甲酯1‑4份、改性纳米炭黑8‑16份、氧化锌3‑6份、沸石粉2‑5份、纳米氧化铝2‑5份、纳米二氧化钛3‑6份、金红石型纳米二氧化硅1‑4份、硅烷偶联剂A858 2‑5份、硅烷偶联剂KH‑550 1‑4份、醇酸稀释剂3‑5份、丙酮1‑5份。本发明的复合材料通过添加改性纳米炭黑，有效提高了本发明复合材料的耐蚀性能。
643
0
本发明公开了一种抗高温氧化双相钨复合材料及其制备方法，其中抗高温氧化双相钨复合材料掺杂的合金双相组分为WSi2与W0.67Cr0.33，其中各组分按原子百分比构成为：WSi20.5‑1.5％，W0.67Cr0.33 98.5‑99.5％。将WSi2合金粉与经自蔓延制得的W0.67Cr0.33(W‑12wt.％Cr)合金粉按比例进行混合，经过放电等离子烧结制备合金样品。在双相的协同作用下，不仅显著提高了钨基合金的高温抗氧化性能，而且同时显著提高了钨基复合材料在高温下的力学性能。
973
0
本发明公开了一种氮化硼改性聚乙烯醇复合材料的制备方法，包括如下步骤：S1：取250～1000mg聚乙烯醇到50mL容量瓶中，加水定容，配成浓度为10～12mg/ml的聚乙烯醇溶液；S2：取250～1000mg氮化硼到50mL容量瓶中，加水定容，配成浓度为10～12mg/ml的氮化硼溶液；S3：将S1配置的聚乙烯醇溶液与S2配置的氮化硼溶液按重量比1～2:1～2混合，得到了氮化硼改性聚乙烯醇的混合溶液；S4：将S3得到的氮化硼改性聚乙烯醇的混合溶液进行冷冻，并冷冻干燥1～3天，得到氮化硼改性聚乙烯醇复合材料。通过上述方法制备的氮化硼改性聚乙烯醇复合材料对油脂的吸附率高、重复利用率高，同时制备方法简单、易于实现。
本发明公开了一种棒状α‑FeOOH/g‑C3N4复合材料光催化剂的制备方法，其步骤为：首先以三聚氰胺为前驱体，通过热聚合法制备片状g‑C3N4；然后以FeCl3和NaOH为原材料，通过水热法制备棒状α‑FeOOH；最后通过固相反应制备得到Z型棒状α‑FeOOH/g‑C3N4复合材料光催化剂。本发明所制备的复合材料中，棒状α‑FeOOH和所构建的Z型体系促进了光生载流子的扩散和迁移，能够有效除去水中抗生素等污染物。

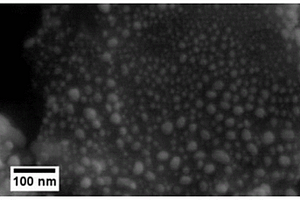

本发明公开了一种用中气压射流等离子体制备氧化石墨烯/银抑菌复合材料的方法，首先通过浸渍银前驱体，在氧化石墨烯表面负载银离子；再在室温下用中气压氢气冷等离子体射流处理，将银离子还原成银纳米粒子，得到氧化石墨烯/银复合材料。本发明利用等离子体还原前驱物的方法，避免使用对环境有污染的化学试剂，由于在干态下还原，大大减少了贵金属的流失，可以高效制备氧化石墨烯/银复合材料。样品透射电镜图片也证实了银纳米离子均匀分布在氧化石墨烯表面。
720
0
本发明公开了一种耐磨、高韧聚苯硫醚复合材料及其制备方法。本发明的复合材料由如下重量份数的组分组成：聚苯硫醚30~75份、玻璃纤维20~50份、碳纤维5~20份、增韧剂5~30份、聚四氟乙烯粉0~10份、超高分子量聚乙烯0~10份、二硫化钼2~10份、偶联剂0.2~1.5份、抗氧剂0.2~1份、光稳剂0.1~0.5份、加工助剂0.2~2份。本发明的复合材料具有优异的低温冲击性能、高强度、高模量、热稳定性、易加工成型等一系列突出的优点，应用领域广阔，包括汽车、航空航天等领域。
本发明提供了一种用于高铁桥梁支座滑板的高强度耐磨复合材料及制备方法，涉及高铁桥梁支座滑板技术领域，所述高强度耐磨复合材料由以下重量百分比的原料制成：聚四氟乙烯100份；氧化锌改性石墨烯2‑5份；气相二氧化硅0.5‑2份；改性玄武岩玻璃粉体3.5‑6份；氨基硅烷偶联剂0.2‑0.5份。本发明在聚四氟乙烯中加入适量的氧化锌改性石墨烯、气相二氧化硅、改性玄武岩玻璃粉体，使复合材料的力学性以及耐磨性能得到显著增强，同时结合优化的制备工艺，使高铁桥梁支座滑板的使用性能得以较大改善，并有效延长使用寿命。
920
0
本发明提供一种用于汽车发动机舱隔热减噪的聚氨酯复合材料，涉及高分子材料技术领域，其制备方法为：改性玄武岩纤维；改性玄武岩纤维加入到N,N‑二甲基乙酰胺中超声震荡10‑20min后，再将二苯甲烷二异氰酸酯、改性壳聚糖、二月桂酸二丁基锡、聚醚多元醇加入，升温至60‑70℃机械搅拌1‑3h得到聚氨酯预聚物，再向该预聚体中加入1，4‑丁二醇、三乙醇胺，继续反应2‑5h，将所得产物倒入聚四氟乙烯的模具中在室温下固化3‑5d，再升温至45‑50℃固化2‑3d，升温蒸干溶剂后即可得到所述聚氨酯复合材料，本发明聚氨酯复合材料具有良好的隔热、隔音性能，而且力学性能优异，可以用于汽车发动机舱的隔热降噪。
822
0
本发明公开了一种超细高硬度W‑Y2O3复合材料的制备方法，是在制备过程中加入表面活性剂三乙醇胺，进一步促进晶粒细化，得到超细高硬度的W‑Y2O3复合材料。本发明复合材料的相对密度达97.0％以上，晶粒尺寸达0.7‑1.5μm，硬度达550‑670HV0.2,优于传统湿化学法制备的W‑Y2O3材料(晶粒尺寸4‑6μm，硬度350‑400HV0.2)。
724
0
本发明公开了一种ABS‑PTT复合材料及其制备方法和应用。ABS‑PTT复合材料按重量份计包括41‑70份的本体法ABS树脂，10‑30份的PTT树脂，10‑15份的ASA树脂。采用本发明的ABS‑PTT复合材料制备的部件可通过注塑一次成型，具有良好的软触感，无需进行包覆或喷涂等二次加工，工艺简单、操作方便，成本低。
1025
0
本发明提供了一种用于电脑的热塑树脂复合材料及其制备方法，本发明的热塑树脂复合材料时对PC/ABS工程塑料进行改进，添加了玻璃纤维、聚酯型TPU、扩链剂、增强剂、流动性改性剂、无卤阻燃母粒、纳米填充物，并进行科学合理的配比构成了新的配方，由上述配方制备得到的热塑树脂复合材料具有较高的硬度。
985
0
本发明公开了一种光缆用复合材料,包括护套，所述护套内部设有光纤，护套包裹光纤形成光缆；所述护套由下述质量份材料制备得到：聚乙烯：30‑50份、钠基蒙脱土：15‑35份，抗氧剂：10‑25份、表面活性剂：5‑10份；所述光缆由下述步骤制备得到：步骤一：制备护套，护套制备步骤如下：步骤二：得到护套材料并制备成护套；步骤三：将护套包裹在光纤外部得到光缆。本发明通过采用纳基蒙脱土与聚乙烯混合之后的复合材料制备护套，从而使得光缆的护套具备良好的热性性能，比常规护套更能耐高温；同时复合材料的抗拉强度和断裂伸长率等性能较寻常材料也有了显著的提高；从而形成一种良好的护套材料。
本发明方法涉及一种原位聚合制备浇铸尼龙/镁盐晶须纳米复合材料的方法及其产品，先将镁盐晶须在熔融聚酰胺单体中预分散；再在预分散的镁盐晶须/聚酰胺单体混合熔液中加入催化剂、活化剂和其他助剂，最后采用原位阴离子开环聚合工艺浇铸制备成浇铸尼龙/镁盐晶须纳米复合材料。本发明将镁盐晶须在熔融聚酰胺单体中采用超声进行预分散，从而保证了晶须在聚合物基体中达到良好的分散，使得改性后的聚酰胺复合材料的力学强度、模量和热学性能均得到显著的提高。
931
0
本发明公开了一种低电阻率的磷酸铁锂/碳复合材料的制备方法，其先将氧化石墨分散于去离子水中，再加入到磷酸铁锂前驱体浆料，超细研磨后进行喷雾干燥制备出复合前驱体，最后将其至于还原气氛下烧结获得低电阻率的磷酸铁锂/碳复合材料。本发明采用易分散于水的氧化石墨烯，喷雾干燥过程中未参与包覆的氧化石墨烯因降低表面能发生卷曲，形成球型或管型，还原气体烧结后形成富勒烯与碳纳米管，并均匀分布于磷酸铁锂颗粒间，形成良好的导电网络，可以有效的降低复合材料的电阻率。
943
0
本发明涉及一种ATO填充聚合物基复合材料及其制备方法，该复合材料由包含以下重量份的组分制成：热塑性树脂80-99份、ATO粉末1-20份、偶联剂0.01-2份、润滑剂1-10份；将ATO粉末溶于加了偶联剂的丙酮溶液中，高速搅拌并同时置于超声池中超声分散后，将分散均匀的ATO烘干，使附着在ATO上的丙酮溶液完全除去，将热塑性树脂、处理过的ATO和润滑剂加入高速混合机中混合均匀并烘干；将混合并干燥好的物料送入双螺杆挤出机中熔合，最后经过模头挤出造粒；将挤出造粒后的粒料加入热压模具中，再将热压模具放入平板硫化仪中热压成型、冷却，获得ATO填充聚合物基复合材料。与现有技术相比，本发明的材料具有导电性能和导热性能优异，力学性能好、尺寸稳定性好、耐候性好等优点。
889
0
本发明属于材料技术领域，涉及一种尼龙纳米复合材料及其制备方法。该尼龙纳米复合材料配方包括以下组份：尼龙树脂100份、纳米麦饭石15~35份、抗氧剂0.3~1.2份、润滑剂0.2~1.2份和助剂0~1.2份。本发明大幅提高了尼龙材料的抗压强度和抗菌性，操作工艺简单，所制备复合材料性能优越，适于工业化生产。
737
0
本发明属于浇铸尼龙改性技术领域，涉及一种浇铸尼龙6纳米复合材料及其制备方法，该材料由包括以下重量份的组分制成：己内酰胺100份，纳米麦饭石5~35份，催化剂0.3~1.5份，引发剂0.2~1.5份。本发明创新性的采用常用于水质净化、陶瓷和保健领域的具有多孔结构的纳米麦饭石粉改性浇铸尼龙6，利用阴离子原位聚合制备了纳米麦饭石填充的高强度、抗菌浇铸尼龙6复合材料。本发明大幅提高了浇铸尼龙6拉伸强度和抗菌性，操作工艺简单，所制备复合材料性能优越，适于工业化生产。
1020
0

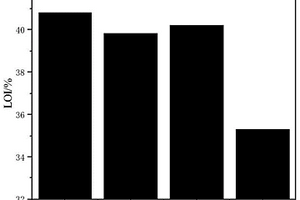

本发明公开了一种挤出级无卤阻燃木塑复合材料及其制备方法和应用，该材料由以下组分按重量份制备而成：聚丙烯5‑45份、聚乙烯15‑25份、无卤膨胀型阻燃剂20‑30份、氮化硅3‑7份、立方氮化硼1‑5份、相容剂2‑6份、植物纤维粉10‑20份、抗氧剂0.2‑0.6份、分散剂0.2‑0.4份、润滑剂0.1‑0.3份。本发明通过将氮化硅、立方氮化硼加入材料中，高温燃烧时，该材料表面形成一层密实的陶瓷壳体，起到隔热、隔氧、抑烟作用，具有良好的阻燃效果，同时，膨胀型阻燃剂释放的氨气在复合材料内部，可以稀释氧气浓度，达到迅速阻燃的效果。本发明制备的挤出级无卤阻燃木塑复合材料可广泛应用于家装板材的产品中。
728
0
本发明公开了一种稀土氧化物强化钨铜基复合材料的制备方法，包括：将钨酸盐、可溶性稀土盐和草酸溶于水中，再滴加油酸三乙醇胺，加热搅拌至溶液完全蒸发得到前驱体；将前驱体在氢气气氛中进行两步还原；将所得还原产物进行压制，然后置于氢气气氛中烧结；检测所得烧结产物的致密度，将铜置于烧结产物表面在氢气气氛中进行熔渗得到稀土氧化物强化钨铜基复合材料。本发明采用湿化学法掺入的Y2O3使得还原后的W晶粒在烧结骨架过程中较细小，降低烧结活化能，在较低温度下获得孔隙率较小的骨架；同时Y2O3阻碍了晶界扩散，使得W晶粒不会过度长大而破坏骨架多孔结构，为后续获得低铜含量、均匀致密的复合材料奠定了基础。
833
0

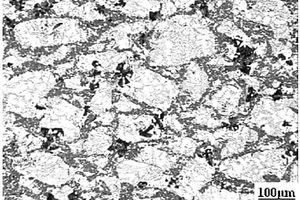

本发明提供一种高耐磨铁基复合材料及其制备工艺，所述复合材料由以下质量百分比的原料制成：石墨为1‑2％，钴粉为4.5‑4.8％，钛粉0.5‑1％，镁粉为1.2‑3％，硅粉为1.5‑1.9％，锆粉为0.1‑1.1％，锶粉为2‑2.5％，铪粉为0.3‑0.7％，镍粉0.2‑0.6％，助剂为5‑10％，余量为铁粉。该方法制得的高耐磨铁基复合材料具有优良的耐高温性能、良好的耐磨性能，不仅能满足使用需求，且该方法极大缩短了工艺时间，简化了工艺流程，有效提高了生产效率。
931
0
本发明公开一种二氧化硅气凝胶相变复合材料的制备方法，包括以下步骤：将正硅酸乙酯、无水乙醇和去离子水混合，再加入第一催化剂，获得多聚乙氧基二硅氧烷溶液；向所述多聚乙氧基二硅氧烷溶液中加入无水乙醇、去离子水、第一改性乙醇和六甲基二硅氧烷，反应获得凝胶；将所述凝胶烘干处理后，加入第二催化剂，搅拌，再次烘干，获得纳米二氧化硅气凝胶；将所述二氧化硅气凝胶和相变材料混合，在真空、60～80kPa下进行加热，获得二氧化硅气凝胶相变复合材料；其中，所述第一改性乙醇为添加有氨水的乙醇溶液。本发明的主要目的是提供一种制备时间短、制备方法简单、性能优异、方便工业化生产的二氧化硅气凝胶相变复合材料的制备方法。
786
0
本发明涉及一种核壳型滑石粉-聚丙烯复合材料制备方法。该方法包括以下步骤：先将滑石粉与偶联剂进行混合，混合时间3～10min，得到经偶联剂活化的滑石粉；然后加入甲苯和催化剂，通丙烯气至丙烯溶解平衡，体系总压力维持在140kPa，温度30～60℃，搅拌下聚合反应1～3h。产物经过滤，用醇洗涤数次，真空40～70℃下烘干，称重；即得到核壳型滑石粉-聚丙烯复合材料。该法制得的核壳型滑石粉-聚丙烯复合材料的材料表面被聚丙烯均匀覆盖，并形成聚丙烯与滑石粉之间经偶联剂的共价键相连的特殊结构，用于填充聚丙烯，相容性好，能大幅度提高聚丙烯的强度、韧性、耐热性和阻隔性，增加制品尺寸稳定性。
599
0
本发明公开了一种高耐热变形性聚乳酸复合材料及其制备方法，涉及高分子材料技术领域，所述高耐热变形性聚乳酸复合材料是由聚乳酸、环氧丙烷与环氧乙烷的共聚物、成核剂组成的三元共混物经熔融挤出造粒而成；本发明提供的所述聚乳酸复合材料在加工过程中无需退火工艺，极大地降低生产成本，并且耐热性好，维卡软化点最高可达165℃，拓宽了聚乳酸材料的应用范围；同时所述聚乳酸复合材料的制备方法简单易行，适合工业化生产，在挤出机的出料端连上注塑机或挤出机的进料端，即可直接加工成高耐热性聚乳酸制品。
796
0
本发明公开了一种导热性能优异的尼龙66复合材料，由下述组份按重量份制备而成：尼龙66 100份，三氧化二铝10‑35份，双端羟基硅油1‑2份，油酸酰胺1‑3份，抗氧剂1‑2份。本发明还公开了上述导热性能优异的尼龙66复合材料的制备方法。本发明利用双端羟基硅油对三氧化二铝表面进行包覆改性，使三氧化二铝的表面包覆一层双端羟基硅油，增加了三氧化二铝在尼龙66基体中的分散性。此外，经过双端羟基硅油处理的三氧化二铝不仅使复合材料具有优异的导热性能，还使复合材料具有优异的拉伸强度、抗冲击强度和电绝缘性能。
1051
0
本发明提供电磁波吸收复合材料及其制备方法和应用，涉及电磁波吸收纳米复合材料技术领域，电磁波吸收复合材料的制备方法，包括如下步骤：S1、SiO2纳米微球的合成，S2、ZIF‑67@SiO2的合成，S3、将所述ZIF‑67@SiO2置于容器中，在保护气体氛围下热解，自然冷却后，得到泡沫状产物，将所述泡沫状产物加入到KOH水溶液中，并保温一定时间，然后离心，对离心后的沉淀物进行水洗干燥处理，得到Co@HNC，S4、将所述的Co@HNC和NaH2PO4置于容器中，在一定温度下反应，将NaH2PO4放置在上游侧，升温后保温一段时间，得到CoP@HNC电磁波吸收复合材料，制备的CoP@HNC具有优良的表面阻抗匹配特性，因此其电磁波吸收性能强。
658
0
本发明公开了一种抗老化高性能PET复合材料及其制备方法，该PET复合材料由以下组分按重量份制备而成：PET 80份‑100份，改性复合纤维粉10份‑20份，负载有纳米TiO2的光稳定剂0.2份‑0.4份，抗氧剂0.1份‑0.5份。本发明通过物理方法，将PPTA纤维、玄武岩纤维研磨成纤维粉，再用La(NO3)3稀土溶液对其进行修饰改性，使其分散性更好，与PET基体亲合性更好，用其改性PET性能更加优异。此外，复合材料中负载有纳米TiO2的光稳定剂，其中纳米TiO2对PET的结晶有诱导作用，促使其异相成核，而使PET的结晶更加完整，提升了PET复合材料的力学性能。
940
0
本发明公开了一种具有多孔结构的硅碳负极复合材料及其制备方法和应用，该材料的制备方法包括以下步骤：首先在氧化亚硅粉末的表面制备由TiO2与Al2O3共同组成的铝钛共包覆层，得到铝钛共包覆氧化亚硅颗粒；然后在铝钛共包覆氧化亚硅颗粒的表面形成碳包覆层，得到具有双层包覆结构的复合材料；最后通过水热碱蚀将铝钛共包覆层中的Al2O3去除，得到具有多孔结构的硅碳负极复合材料。本发明通过在SiO表层依次形成具有多孔结构的TiO2包覆层和碳包覆层，可以有效缓解硅膨胀问题，同时复合材料具有良好的导电性、结构和循环稳定性等优点，且制备方法简单，成本低，适合大批量产业化生产。
960
0
本发明涉及一种提升氧化铝/环氧树脂复合材料击穿强度的方法，具体包括以下步骤：S1：采用三甲胺对富勒烯C60进行改性，制备羟基化C60；S2：将所述步骤S1中制备的羟基化C60与氧化铝/环氧树脂复合材料进行固化，获得测试样件；S3：对所述步骤S3获得的测试样件进行击穿电压测试。该方法是通过在氧化铝/环氧树脂中掺杂羟基化C60，利用羟基化C60较强的亲电子特性吸引电子，抑制高能电子在氧化铝/环氧树脂复合材料中的迁移，提高氧化铝/环氧树脂复合材料的击穿强度和电阻率。
中冶有色为您提供最新的安徽合肥有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月16日 ~ 18日
2024年08月19日 ~ 21日
2024年11月01日 ~ 04日
