四川攀枝花有色金属电冶金技术理论与应用

用Al2O3-MgO-CAO合成耐火原料生产Al2O3-MgO砖的方法 749

 0

本发明提供了一种用Al2O3-MgO-CaO合成耐火原料生产Al2O3-MgO砖的方法,所述方法包括的步骤有:将Al2O3-MgO-CaO合成耐火原料制备成0mm～3mm的颗粒;将镁砂制备成0mm～2mm的颗粒和小于180目的细粉;向Al2O3-MgO-CaO合成耐火原料颗粒、镁砂颗粒和细粉中加入结合剂和添加剂,其中,以配料总重量为100%计,Al2O3-MgO-CaO合成耐火原料颗粒的重量百分比为40%-70%,镁砂颗粒的重量百分比为0%～30%,镁砂细粉的重量百分比为15%～30%,结合剂的重量百分比为2%～5%,添加剂的重量百分比为0～10%;将上述物料进行混练;将混练后的物料成型为样块;烘干样块;将烘干后的样块进行烧成;将烧成后的样块冷却,得到Al2O3-MgO砖。本发明采用由废弃的冶金炉渣-刚玉渣生产的耐火原料为主要原料,生产出一种性能优良、成本低廉的Al2O3-MgO耐火砖。

降低钛渣中金红石型TiO₂的钛渣快速冷却系统及方法 1103

 0

本发明公开了一种降低钛渣中金红石型TiO₂的钛渣快速冷却系统及方法，属于冶金技术领域，可实现降低钛渣中金红石型TiO₂的含量。所述系统，包括渣桶输送通道，从渣桶输送通道的入口端至出口端之间设置有风冷段输送通道，位于风冷段输送通道的中部的其中一个渣桶工位设置为钛渣加料工位；在风冷段输送通道内沿渣桶输送通道的走向设置的主气管，并且沿主气管的走向间隔设置有多个支气管，以通过各支气管的吹气口向位于对应支气管下方的渣桶内喷吹惰性气体进行风冷。本发明在钛渣进入渣桶过程中及之后进行喷吹惰性气体的处理方式，可实现初步风冷处理并起到保护钛渣氧化的效果，能有效地降低出炉钛渣中金红石型TiO₂的含量，进而能够有效提高钛渣酸解率。

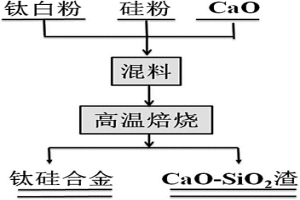

钛硅合金材料及其制备方法 973

 0

本发明涉及一种钛合金材料及其制备方法，尤其涉及一种钛硅合金及其制备方法，属于冶金技术领域。本发明的钛硅合金材料含有：37～60重量份的Ti、40～63重量份的Si。本发明的钛硅合金材料的制备方法包括如下步骤：a.配料：取钛白粉35.7～38.5重量份，硅粉26.9～32重量份，氧化钙25～34.6重量份；b.混匀：将a步骤配好的料混合均匀；c.焙烧：将b步骤混匀的原料焙烧，焙烧温度1450～1600℃，焙烧时间10～30min；d.冷却：将c步骤焙烧后的原料冷却，实现钛硅合金和熔渣的有效分离。本发明利用电硅热还原钛白粉一步合成制备钛硅合金的，工艺简单，无需在惰性气体或真空环境下进行，能耗较低，能规模化的生产制备，具有较大的应用前景。

钛精矿的烧结造块方法及其应用的固结剂 951

 0

本发明涉及一种钛精矿的烧结造块方法及其应用的固结剂，属于钢铁冶金领域。本发明所解决的技术问题提供一种钛精矿的烧结造块方法，该烧结造块方法是将粒度极细的钛精矿与特定的添加剂一起烧结成块，达到不降低钛渣的TiO2品位，并利于钛精矿在电炉中还原时控制反应速度的目的。本发明钛精矿的烧结造块方法包括A配料、B混合、C布料、D烧结步骤，其关键是采用了如下固结剂，包括下述重量配比的组分：重力除尘灰2?4份、动力除尘灰6?8份。采用本方法优点主要有二方面：一是比单纯用煤粉作为燃料进行烧结固结，增加了ZnO固结氧化物，提高了固结效果，同时不影响钛渣的品位；二是综合利用了高炉含锌除尘灰，减少了对高炉的不利影响。

采用含钒转炉钢渣生产含钒生铁的方法 1011

 0

本发明涉及采用含钒转炉钢渣生产含钒生铁的方法,属于冶金领域。本发明所解决的技术问题是提供了一种采用低品位含钒转炉钢渣生产含钒生铁的方法。本发明采用含钒转炉钢渣生产含钒生铁的方法包括如下步骤:a、物料配料:将含钒转炉钢渣、含铁物料、焦炭、河砂和萤石按一定重量配比混匀:b、冶炼:a步骤的各物料加热至1600～1650℃并保温2～4h进行冶炼,得到渣铁和铁水;c、分离:b步骤所得渣铁与铁水分离,铁水冷却得到含钒生铁。本发明方法工艺步骤简单,为含钒转炉钢渣特别是低品位含钒转炉钢渣中的钒资源的回收利用提供了一种新的途径,具有广阔的应用前景。

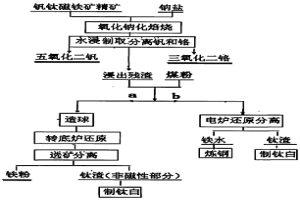

从钒钛磁铁矿中回收利用钒、铬、钛、铁的方法 815

 0

本发明公开了一种从钒钛磁铁矿中回收利用有价元素的方法,包括将矿石或精矿破碎后配入钠盐、氧化焙烧,将钒和铬转化为可溶于水的钒酸钠和铬酸钠,水浸到溶液中,从溶液中分离钒铬得到五氧化二钒和三氧化二铬产品。浸出后残渣可配入煤粉造球,在转底炉内还原,磁选分离铁和钛,得到磁性铁粉可作为粉末冶金或炼钢的原料,和含TiO2大于50%的非磁性产品作为提钛的原料。或者将浸出后残渣在电炉内将铁还原,得到铁水作为炼钢的原料,和含TiO2大于50%的电炉炉渣作为提钛的原料。本方法不仅工艺流程短,经济合算,而且铁钒钛铬的回收率高。

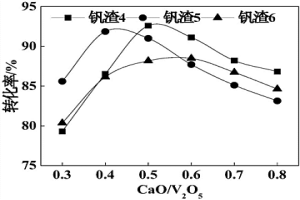

控制钒渣钙化焙烧及其熟料硫酸浸出工艺参数的方法 822

 0

本发明公开了一种控制钒渣钙化焙烧及其熟料硫酸浸出工艺参数的方法，属于冶金领域。本发明方法通过调节钙钒比，可获得不同TV/TiO₂和(MnO，CaO)含量的钒渣在不同钙化焙烧方式中的(CaO/V₂O₅，转化率)曲线；通过调节钙化焙烧熟料浸出pH，可获得不同TV/V⁵⁺熟料的(浸出pH，浸出率)曲线。通过对钙化焙烧和浸出环节的参数进行动态调整，获得了钒渣钙化焙烧的最优体系CaO/V₂O₅和最高转化率、熟料的最优浸出pH和最高浸出率，显著提高了钒渣钙化焙烧转化率及其熟料浸出率，极大的降低了生产成本；通过绘制标准图谱，可针对不同矿源指导钒渣在不同钙化焙烧方式和熟料浸出环节的参数控制，具备巨大的实用性，值得推广应用。

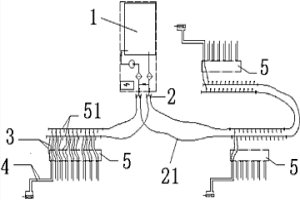

液压系统冲洗装置 712

 0

本发明涉及冶金液压系统冲洗装备领域，尤其是一种液压系统冲洗装置。本发明所要解决的技术问题是提供一种能实现液压系统冲洗后，冲洗设备的零部件可循环多次利用的液压系统冲洗装置。本发明解决其技术问题所采用的技术方案是：液压系统冲洗装置，包括用于循环输送液压油的输油装置、用于进行清洗操作的阀台，还包括至少设置有一个支管回路的阀台集管和设置于输油装置上的主集管，主集管至少含有两个出油口，所述阀台集管与主集管的出油口通过软管主管连接，支管回路与阀台之间通过软管支管连接。本发明适用于多种不同位置关系，不同工况条件下的冶金液压系统的冲洗工序中。

生产钒铁的方法 798

 0

本发明涉及生产钒铁的方法,属于冶金技术领域。本发明所解决的技术问题是提供了一种生产成本较低的生产钒铁的方法。本发明生产钒铁的方法包括如下步骤:a、配料:将含钒原料、铁红粉、铝粉、CaO混匀得到混合物料;其中,所述的含钒原料为多钒酸铵、偏钒酸铵中至少一种;含钒原料以钒计、铁红粉以铁计的重量配比为1∶0.16～0.26;配铝系数为1.05～1.15;配CaO系数为0.35～0.47;b、造球:所得混合物料造球,球团干燥;c、入炉冶炼:干燥后的球团入炉冶炼至混合物料反应完全;d、出炉,得到钒铁。

钒铬铁合金及其生产方法 972

 0

本发明涉及钒铬铁合金及其生产方法,属于冶金领域。本发明所解决的技术问题是提供了一种生产成本较低的钒铬铁合金,其可以作为制取钒基储氢合金的基础材料。本发明钒铬铁合金由下述重量配比的组分组成:58.53～71.21wt%的V、24.76～36.49wt%的Cr、5.02～8.27wt%的Fe,余量为不可避免的杂质。本发明钒铬铁合金,不需要采用纯铬和纯钒为原料进行生产,生产成本相对较低,可以满足产业化生产的需要。本发明为钒铬铁合金的生产提供了一种新的方法,具有广阔的应用前景。

含钒铁水转炉冶炼的工艺 945

 0

本发明属于钢铁冶金技术领域,特别涉及一种含钒铁水转炉冶炼的工艺,所解决的技术问题是提高含钒铁水冶炼转炉炉龄。该工艺通过两次造渣:即第一次造渣时使吹炼后铁水的钒含量降至0.03%以下,排出形成的初渣;再在转炉中第二次加入造渣材料进行冶炼。第一次造渣形成较高钒含量和磷含量的炉渣,并尽可能排除,第二次造渣形成高熔点、低氧化性适合溅渣护炉的转炉炉渣,从而显著提高含钒铁水冶炼转炉炉龄。该方法不仅能有效使转炉炼钢工艺更加顺行,同时得到更适合溅渣护炉的转炉炉渣,使转炉炉龄也得到大幅度提高。

含氟钒钛球团矿的生产方法 1069

 0

本发明涉及球团矿冶炼领域，尤其是一种有效改善高钛炉渣的冶金性能的含氟钒钛球团矿的生产方法，包括如下步骤：将按重量计93～97份的钒钛铁精矿粉矿、1～3份的萤石矿粉以及1～3份的膨润土充分混匀后，经球磨机润磨5～10min，然后经圆盘加水造球得到8～16mm的球团，其中，生球中的水分含量为6～10％，生球进行干燥的温度为200～600℃，干燥的时间为10～15min，球团预热温度为800～1000℃，预热时间为15～25min，球团进行焙烧温度为1150～1300℃，焙烧时间为20～40min，焙烧之后得到含氟钒钛球团矿。本发明解决了萤石粉矿的使用问题，可较均匀的提高炉渣CaF₂含量，含氟钒钛球团矿加入高炉冶炼也可以有效改善高钛炉渣的冶金性能，尤其适用于含氟钒钛球团矿的生产制备之中。

降低半钢炼钢辅料消耗的方法 972

 0

本发明公开了一种降低半钢炼钢辅料消耗的方法，属于冶金技术领域。本发明为了解决目前半钢炼钢形成初期渣所需时间长、脱磷率低、且辅料消耗较大等技术问题，提供了一种降低半钢炼钢辅料消耗的方法，包括：转炉兑入半钢后，开吹的同时向炉内加入活性石灰、高镁石灰、酸性复合造渣剂和转炉废弃渣，控制氧枪枪位和吹氧强度，控制终点炉渣碱度为3～4，得合格终点钢水。本发明提供添加废弃转炉终点渣替代部分冶金辅料，显著降低了辅料消耗；通过调整炼钢条件，还使半钢炼钢具有化渣造、成渣速度快、脱磷率高的优点；实现了铁质资源的高效回收及炼钢固体废弃物资源化的绿色循环。

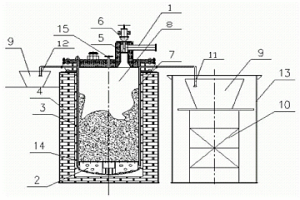

海绵钛生产用双氯化镁管反应器及海绵钛的生产方法 800

 0

本发明涉及有色冶金海绵钛生产领域,具体涉及一种海绵钛生产用双氯化镁管反应器及海绵钛的生产方法。本发明所解决的技术问题是提供一种可使还原、蒸馏生产一体化联合的海绵钛生产用双氯化镁管反应器。本发明还提供了可使还原、蒸馏生产一体化联合的海绵钛的生产方法。本发明海绵钛生产用双氯化镁管反应器,包括罐体(8)和氯化镁主排放管道(7),其中,罐体(8)上还设置有氯化镁副排放管道(3)。本发明海绵钛的生产方法,在镁还原阶段,最后一次液体氯化镁排放由热端反应器的副排放管道排出,其它的液体氯化镁排放由热端反应器的主排放管道排出。本发明缩短了单炉生产周期、提高了生产的海绵钛的质量、大幅度降低了生产成本,具有广阔的应用前景。

亚铁盐溶液提纯方法 881

 0

本发明涉及一种亚铁盐溶液的提纯方法, 本法是 先用炼钢转炉污泥铁粉和碳酰胺将钢板酸洗溶液的pH值调至 3～5, 然后鼓空气氧化, 加入阴离子型或非离子型有机絮凝剂搅 拌混合, 静置过滤沉淀, 即可得到纯化的亚铁盐溶液。本发明的 优点在于工艺简单, 去硅效果较好, 并能充分利用冶金二次资源, 增加高档氧化铁粉产量, 可将亚铁盐溶液中SiO2含量从600ppm降至10ppm以下, 同时还能有效的去除Al、V、Ti、Ca、Mg等杂质, 铁损较少, 所得纯化液可进而用湿法结晶沉淀或喷雾焙烧法制取高纯氧化铁粉。

液压油及其制备方法 894

 0

本发明公开了一种液压油及其制备方法,属于冶金领域。本发明是要解决普通液压油对油泵及液压阀损害大、使用成本高的问题。本发明提供一种液压油,由水乙二醇和难燃液压油组成,按重量配比为:水乙二醇∶难燃液压油=100∶3～7。该液压油的制备方法是将水乙二醇与难燃液压油按重量配比为100∶3～7混合均匀即可。该液压油对油泵及液压阀损害小,具有抗磨、润滑、防锈、防腐等作用,能有效增加液压元件的使用寿命及降低液压油缸漏油现象,并且适用于高温环境使用,该液压油制备方法简单,应用前景广阔。

连铸中间包换包过程中大方坯的二次冷却方法 839

 0

本发明公开了一种连铸中间包在换包过程中的大方坯的二次冷却方法,属于冶金生产技术领域。提供一种在在线换中间包连续浇铸大方坯的过程中,可以有效保证扇形段大方尾坯浇铸质量的连铸中间包换包过程中大方坯的二次冷却方法。所述二次冷却方法包括中间包换包时,结晶器停机后,滞留在结晶器下方出口处外侧的扇形段大方尾坯的二次冷却,所述扇形段大方尾坯依次通过五个喷淋冷却区进行二次冷却,五个喷淋冷却区沿冷却方向的冷却强度依次为45～61.5L/(m2·min),8.2～11.7L/(m2·min),6.8～8.0L/(m2·min),4.5～5.5L/(m2·min),1.4～2.0L/(m2·min)。

钒分级浸出的方法 1036

 0

本发明公开了一种钒分级浸出的方法，属于冶金领域。一种钒分级浸出的方法：通过依次调节含钒浸出料浆pH，依次进行分级浸出，包括10≤pH＜13的一级浸出，7≤pH＜10的二级浸出，6≤pH＜7的三级浸出，4≤pH＜5的四级浸出，2.5≤pH＜3的五级浸出；1.5≤pH＜2.5的六级浸出，1.0≤pH＜1.5的七级浸出。本发明方法根据V5+在不同pH浸出液中的存在形式和颜色，创造性的提供了一种钒分级进出方法，产生不同的浸出产品，显著提高了钒浸出率，分级累计浸出率可到96％以上；可以根据钙化焙烧熟料中V5+的存在形式，灵活选择浸出级别，减少分级次数，降低成本，现场实施性强，具有广阔的推广价值。

高炉冶炼钒钛磁铁矿的方法 874

 0

本发明属于钢铁冶金技术领域，特别涉及一种高炉冶炼钒钛磁铁矿的方法。本发明所要 解决的技术问题是提供一种成本较低的高炉冶炼钒钛磁铁矿的方法，该方法为将烧结矿、混 合球团矿、全钒钛球团矿和块矿按照下述重量百分比加入高炉中冶炼：60％≤烧结矿≤70％∶ 0≤混合球团矿≤30％∶0＜全钒钛球团矿≤30％∶3％≤块矿≤7％；其中，全钒钛球团矿的百分 含量不为0，混合球团矿和全钒钛球团矿总和为30％。本发明方法高炉冶炼终渣成分TiO2为21 ～23％，在目前高炉正常冶炼适宜范围内，对高炉稳定顺行没有影响。并且将烧结矿中的 TiO2含量降低，增加了球团矿中的TiO2含量，提高了高炉冶炼原料中钒钛矿的比例，降低了 炼铁成本。

生产42CrMo钢无缝钢管的方法 945

 0

本发明涉及生产42CrMo钢无缝钢管的方法,属于冶金领域。本发明所解决的技术问题是提供了一种生产42CrMo钢无缝钢管的方法,该方法可以生产得到全截面硬度均匀的无缝钢管。本发明生产42CrMo钢无缝钢管的方法,包括钢水冶炼、铸坯、热轧、热处理步骤,所述热处理步骤如下:a、热轧后的钢管淬火加热至800～900℃,然后用水冷却,其中,钢管的外表面以喷淋的方式冷却,钢管的内表面以内轴流的方式冷却,冷却时先开始内轴流,然后进行钢管外表面喷淋,冷却结束时先停止内轴流,然后停止钢管外表面喷淋;b、钢管冷至室温后进行回火,回火加热温度为520～620℃。

利用硫酸法钛白废酸生产锌的方法 726

 0

本发明涉及利用硫酸法钛白废酸生产锌的方法,属于冶金领域。本发明所解决的技术问题是提供了一种利用硫酸法钛白废酸生产锌的方法。本发明方法包括如下步骤:a、将含锌原料与硫酸法钛白废酸混合,制得一次浸出液和滤饼;b、将含锌原料、一次浸出液、电解锌的废电解液混合进行二次浸取,制得二次浸出液;c、于二次浸出液中加入石灰乳调节溶液pH值为5.0～6,过滤,滤液备用;d、c步骤所得滤液中加入氧化剂,并调节溶液pH值为5.0～5.4,过滤,滤液备用;e、d步骤所得滤液中加入锌置换镉,过滤,滤液备用;f、调节e步骤所得滤液的pH值为7.5～8.0,过滤,收集滤饼和滤液备用;g、f步骤所得滤饼加入硫酸溶解,过滤,所得滤液中加入过量锌,再次过滤,滤液电解得到金属锌。

TI-AL系金属间化合物合金 1050

 0

本发明涉及一种以攀西地区含钛原料冶炼制取的TI-AL系金属间化合物,其100KG攀西地区含钛原料中配有如下重量配比的辅助材料:金属铝75～115KG、钙质冶金辅料15～25KG、氯酸钾18～28KG、钙-钠系处理剂1.5～3.5KG;同时还可配有以下重量配比的两种辅助材料中的任意一种或它们的组合:钒系原料3～10KG、铌系原料12～45KG,以及碳原料4～6KG或硅原料3～4KG。本发明原料来源稳定,生产工艺安全可靠,所制取的TI-AL系金属间化合物合金产品质量稳定,能满足现代工业对TI-AL系金属间化合物的技术质量要求;同时本发明还解决了用含杂质高的攀西地区钒钛原料冶炼制取TI-AL系金属间化合物合金产品的技术难题,从而改写了因攀西含钛原料杂质含量高不能生产钛合金的历史,填补了国内的空白。

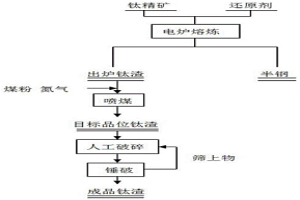

两步法冶炼钛渣的方法 844

 0

本发明涉及两步法冶炼钛渣的方法，属于冶金领域。本发明提供了两步法冶炼钛渣的方法，包括如下步骤：以钛精矿为冶炼原料，首先电炉冶炼得到TiO₂品位为72％±1％的钛渣，然后出渣，出渣过程中向渣盆喷吹还原剂，将出炉钛渣还原成TiO₂品位为74％±1％的钛渣产品。与现有钛渣冶炼工艺相比，本发明工艺操作简单，通过控制钛渣还原度，提高渣中FeO含量和降低低价钛氧化物含量，从而降低钛渣黏度，保证炉况顺行和出渣顺行。

板坯连铸普碳钢LF脱硫方法 1015

 0

本发明涉及钢铁冶金方法领域，尤其是一种有效改善板坯连铸普碳钢的连铸钢水的可浇性的板坯连铸普碳钢LF脱硫方法，包括如下步骤：a、钢水LF进站作业：确定钢水重量，取样化验钢水成分，测量钢水温度，测量钢水的氧含量；b、LF造渣：依据步骤a取样测得的参数加入精炼渣进行脱硫，所述精炼渣主要成分为CaO‑CaF₂；c、步骤b处理完毕后，出站。本发明在冶炼精炼作业现场操作简单、易控制，能稳定控制钢水夹杂物状态，改善该类钢种连铸钢水的可浇性，保证连铸产品的质量，具有较高经济效益。本发明尤其适用于板坯连铸普碳钢LF脱硫工艺之中。

低碳、低硅、含锰的铝镇静钢钢水的精炼方法 1067

 0

本发明公开了一种低碳、低硅、含锰的铝镇静钢钢水的精炼方法，属于钢铁冶金技术领域。该精炼方法通过加入石灰和精炼渣适当控制渣量，通过Ca‑Al‑Si质量关联准确喂入钙线，从而稳定控制钢水夹杂物状态，改善该类钢种连铸钢水的可浇性，保证了连铸产品的质量，具有较高的经济效益，推广应用前景良好。

低△r值IF钢冷轧钢板及其制备方法 617

 0

本发明属于冶金技术领域，具体涉及低Δr值IF钢冷轧钢板及其制备方法。本发明所解决的技术问题是提供低Δr值IF钢冷轧钢板及其制备方法。本发明的制备方法包括以下步骤：冶炼、热轧、酸轧、退火工艺。本发明方法通过对热轧、冷轧及退火工艺中的参数进行严格控制，制备出强度较高且Δr低于0.10的连续退火IF钢冷轧钢板。本发明的IF钢冷轧钢板Rp_0.2为130～150MPa，抗拉强度280～320MPa，伸长率≥45.0％，r₉₀≥2.5，n₉₀≥0.23，

钙化焙烧酸浸液铵氢协同制备高密度多钒酸铵的方法 1025

 0

本发明属于钒的湿法冶金技术领域，具体涉及一种钙化焙烧酸浸液铵氢协同制备高密度多钒酸铵的方法。针对钒渣钙化焙烧酸浸液沉钒产物多钒酸铵密度低，钒损失大，生产成本高等问题，本发明提供了一种钙化焙烧酸浸液铵氢协同制备高密度多钒酸铵的方法，包括以下步骤：a、取钒渣钙化焙烧酸浸液，调节至pH值为2.2～3.8，温度为20℃～75℃，控制NH₄⁺浓度为酸浸液中钒浓度的0.22～0.33倍；b、调节溶液pH值至1.4～1.8，升温至沸腾，进行反应；c、将步骤b得到的产物固液分离、洗涤，干燥，得到高密度多钒酸铵。本发明采用钒渣钙化焙烧酸浸液制备得到了密度0.5g/cm³以上的多钒酸铵，密度较现有方法提高了2倍，同时酸浸液中的钒得到充分回收，经济效益显著。

型焦成型粘结剂 1082

 0

本发明涉及冶金领域，尤其是一种型焦成型粘结剂。本发明所要解决的技术问题是提供一种可有效提高冷压成型率的型焦成型粘结剂。型焦成型粘结剂，其特征在于，所述粘结剂按质量份数计，为以下组分：丙三醇为45～55份，二异氰酸酯为18～25份，聚乙烯醇为8～15份，膨润土为3～10份，羧甲基纤维素为1.5～4份，葡甘露聚糖为1～3份，过硫酸铵为1～3份。产品还具有较高的成型性，而且还不产生二次污染。生满足铸造、冶金等的特殊要求,添加剂中不含磷、硫、氯等有害元素。冷压成型前不需对焦粉进行烘干，不需添加其它辅助材料，成本低，方法简单，对环境友好。本发明尤其适用于生产制造焦化生产中的焦成型粘结剂。

核岛无缝钢管用钢及其生产方法 1108

 0

本发明属于冶金技术领域,特别涉及核岛无缝钢管用钢及其生产方法。本发明的核岛无缝钢管用钢化学成分按重量百分比计为:0

钛精矿与钒铁精矿混合精矿酸性氧化球团及其制备方法 669

 0

本发明公开了一种钛精矿与钒铁精矿混合精矿酸性氧化球团及其制备方法，属于冶金领域。一种钛精矿与钒铁精矿混合精矿酸性氧化球团的制备方法，该方法包括以下步骤：将钛精矿、钒铁精矿和有机粘结剂，混合均匀后，经造球、干燥、氧化焙烧、冷却，得钛精矿与钒铁精矿混合精矿酸性氧化球团。本发明同时利用了微细粒级钛精矿和钒铁精矿，并外配入有机粘结剂用于造球，在高温氧化气氛下焙烧制备酸性氧化球团，通过对各物料配比和造球、干燥、焙烧工艺的控制，使脱硫率达95％以上，钛精矿与钒铁精矿混合精矿酸性氧化球团的抗压强度>1800N/球，S含量<0.015％，应用前景非常可观。
