江苏镇江有色金属电冶金技术理论与应用

铝箔表面残油预处理温控吹洗装置 842

 0

本实用新型属于有色冶金加工技术领域，涉及在铝箔分切或精整工序中，对铝箔表面残油进行预处理的装置，尤其涉及一种铝箔表面残油预处理温控吹洗装置。本实用新型公开的铝箔表面残油预处理温控吹洗装置，由电热导辊（1）、横梁（2）、风嘴（3）、智能温控器和压缩空气源组成，所述电热导辊（1）与横梁（2）轴向平行以支架固定，所述风嘴（3）固定在横梁（2）之上，所述智能温控器用以控制所述电热导辊（1）的温度，所述压缩空气源中的压缩空气导入所述电热导辊（1）受热，经加热的压缩空气成为所述风嘴（3）的工作介质。本实用新型公开的铝箔表面残油预处理温控吹洗装置对缩短铝箔退火周期，减少氧化，减少退火软杠发生等效果明显。

连铸结晶器 576

 0

本实用新型属于冶金设备,涉及一种用于钢铁连续铸造设备的连铸结晶器。包括有一个管状的壳体,在壳体内腔前段设置有结晶器铜合金套,在壳体内腔后段设置有石墨套,在石墨套外嵌套有石墨铜套,在壳体与石墨铜套之间具有用来填注冷却水的水缝。本实用新型结构简单、安装方便、成本低、使用效果好。

中厚板铸轧生产线 947

 0

本发明提供了一种中厚板铸轧生产线，按以下工序进行：电炉冶炼‑连铸‑液芯压下‑控制轧制，短流程生产工艺，主要冶炼设备采用带废钢预热的220tCONSTEEL电炉，铸轧采用单道次、大压下的板坯热芯和液芯轧制技术，可以生产超高强度特厚铸轧板，打破了传统冶金生产中铸轧分离的生产模式,实现了铸轧一体化，电炉中设有消除二噁英装置，环保安全可靠，对二噁英进行两次消除，消除率高；液芯压下工序采用锻轧和辊轧相结合使得液芯部分溶质富集区钢液的不断挤出，破碎初生的树枝晶，使其形成人为的结晶核心，从而加速其凝固，扩大等轴晶区，缩小柱状晶区；防止凝固末端的液相流动造成的溶质元素积累，使偏析显著降低。

激光增材修复涡轮导向器的方法 926

 0

本发明激光增材修复涡轮导向器的方法，包括以下步骤S1、对破损的导向器进行荧光检测并拍照记录缺陷位置；S2、对导向器表面进行清理，打磨待修复区域，去除磨损层、疲劳层、氧化层及其他杂质；S3、根据三维扫描并结合图纸确认待修复区的尺寸；S4、合金分析仪分析确认修复区材质；S5、制定修复工艺：确认修复的顺序、设计合理的工装、激光增材的修复参数、粉末类型；S6、机械加工及质检；对修复后的区域进行机械加工，使其尺寸、形状精度及表面质量达到技术要求，并对修复区域进行X射线检测，检测是否存在缺陷。本发明修复质量好，修复速度快，效率高，修复区与基体的界面为冶金结合，结合力强，变形小。

汽车轮毂铝合金材料 786

 0

本发明是一种汽车轮毂铝合金材料，其特征点是，包括以下重量百分比的成分组成：锶0.1-0.15、锡0.01-0.05、镁0.06-0.12、钛0.02-0.04、铁9-13、锰5-7、锌0.8-1、硅0.2-0.6、铜0.9-1.1、硅0.01-0.025余量为铝；制备时，将铝锭和铁放入高温电炉中熔化并继续加热至1600-2000℃，溶化后加入上述原料并用设备搅拌均匀，用冶金出渣装置进行除渣，然后进行精炼、精炼完成后进行水冷却制得。这样，提高了材料的高温强度，增加了耐腐蚀性，改善了其机械加工性。

铁矿粉造块的方法 969

 0

本发明提供一种铁矿粉造块的方法，属于铁矿冶炼技术领域。本发明通过下述技术方案来实现：（1）把细磨铁精矿粉或其他含铁粉料添加少量白云石加水润湿混合均匀制得混合料；（2）在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm的小块烧结矿作为铺底料；（3）点火温度控制在1250±50℃，点火时间通常40～60s，点火真空度4～6kPa，点火深度为10～20mm；（4）机速控制在1.5～4m/min，保证烧结料在预定的烧结终点烧透烧好。本发明铁矿粉造块的方法，综合利用资源，扩大炼铁用的原料种类，去除有害杂质，回收有益元素，保护环境，改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。

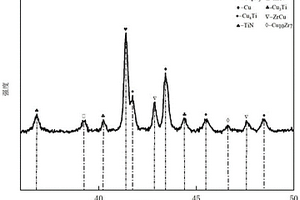

铜制齿轮淬火感应传感器陶瓷镀层及其制备方法 814

 0

本发明公开了一种铜制齿轮淬火感应传感器陶瓷镀层，以薄膜热膨胀系数递减为顺序，依次沉积Cu‑Ti‑Zr薄膜、Ti‑Zr薄膜与(Ti,Zr)N+(Zr,Ti)N薄膜，形成纳米结构多层膜材料作为镀层，所述薄膜厚度为2.5μm‑10μm。同时公开了该多层膜结构镀层的制备方法。本发明解决目前工业应用过程中传感器和对向工件之间因碰撞而发生的打火问题，改善传感器表面耐磨性与绝缘性，提升淬火效率；利用多靶共聚焦非平衡磁控溅射技术，以热膨胀系数递减与层间冶金结合为原则设计涂层，提升膜基结合力，更具应用价值。

汽车轮胎模具用的耐磨板制作工艺 585

 0

本发明公开一种汽车轮胎模具用的耐磨板制作工艺，通过铜锡粉、二硫化钼、铅粉和石墨粉的配比后，在通过粉末冶金烧结炉经过高温烧结成型后，使得耐磨板的硬度得到很好的提高，并加入了0.5‑0.6Wt%硼酸铝晶，加强烧结的效果，烧结炉加热、升温，控制升温速率为40‑50℃/min,加热升温至700‑750℃，保持恒温3小时，使得耐磨板的硬度慢慢得到提升，并最后经过除锈处理，使得耐磨板的防锈效果更好，增加使用寿命。本发明解决现有的耐磨板的硬度较弱，且容易生锈的问题。

FeCrAl合金钢带的制备方法 1011

 0

本发明属于冶金技术领域，公开了一种FeCrAl合金钢带的制备方法。制备方法是：按FeCrAl合金的化学组分，以工业纯铁、纯铝、纯铬、纯稀土金属为原料配料，采用真空感应炉熔炼，在1600～1650℃条件下浇铸成钢锭，将FeCrAl合金钢锭装入加热炉，在1100～1200℃加热120～150min，将铸坯在1000～1100℃条件下锻造成厚度为20～30mm的板坯，然后将板坯在840～940℃条件下热轧成厚度为2.0～3.0mm的钢带，并将钢带快冷至200～400℃。本发明具有成本低、工艺简单的特点，所制备的FeCrAl合金钢带的脆性改善明显，塑性提高显著，提高了成材率，产品性能稳定性大幅提高。

利用多晶硅切割废料在低温下制备SiO2-Si3N4复合陶瓷的方法 815

 0

本发明属于冶金资源循环利用技术领域，公开了一种利用多晶硅切割废料在低温下制备SiO2‑Si3N4复合陶瓷的方法。将多晶硅切割废料处理至实验室使用标准，与稀释剂混合，球磨均匀，通过合理选择氮化气氛，控制氮化反应，获得氮化产物；将氮化产物破碎研磨，并加入SiO2、C、烧结助剂，球磨混匀，冷等静压成型制备氨化前样品；通过合理选择氨化气氛，控制氨化反应，获得SiO2‑Si3N4复合陶瓷。本发明的优点在于通过控制粉体组成和氨化条件规避副产物的生成，利用SiO2和C发生的碳热还原反应有效降低体积效应，最终得到成分均一、性能良好的SiO2‑Si3N4复合陶瓷，从而实现了光伏产业链废弃物的资源化利用和陶瓷产业链的经济发展。

阀瓣具有快开缓闭缓冲结构的大口径轴流式止回阀 941

 0

本发明公开一种阀瓣具有快开缓闭缓冲结构的大口径轴流式止回阀，属于电力、冶金、石油化工、天然气管道运输技术领域。该轴流式止回阀的缓冲缸体内设置有缓冲机构，使得阀瓣靠近所述缓冲缸体运动时顺畅、靠近所述阀体运动时缓慢；避免阀瓣因介质压力和弹簧作用力产生极大的推力迫使阀瓣以较快的速度撞击密封面，通过缓冲使阀瓣降低关闭速度，能够有效防止因阀瓣撞击阀体造成密封面的损坏从而产生内漏的情况，并且能够避免因撞击震动破坏阀体结构而发生安全事故，从而提高了轴流式阀门的安全使用寿命和工作可靠性。

高致密度钨合金丝线及其制备方法 1049

 0

本发明公开了一种高致密度钨合金丝线及其制备方法，包括重量百分比的以下成分：钨粉≥96wt％；铼粉≤4wt％；不可避免的杂质≤0.01wt％；丝线的线径为d，32μm≤d≤61μm；丝线的致密度≥99.7％。与传统的粉末冶金相比，本丝线采用热等静压的工艺以及控制晶粒度的形式制备致密度更好的丝线，该种丝线材料可以用于硅片切割用芯线的制备，也可以用作其余具有同等材质需求的领域中。

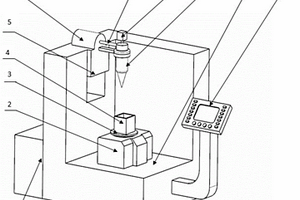

声-电耦合能场辅助激光螺旋打孔的装置及加工方法 581

 0

本发明提供了一种声‑电耦合能场辅助激光螺旋打孔的装置，包括激光发生单元、机床底座和进给机构，所述机床底座上放置机床工作台，所述机床工作台上装夹工件，所述激光发生单元通过进给机构安装在机床底座上；所述激光发生单元，用于产生激光；还包括旋光单元、超声辅助单元和电场辅助单元；所述旋光单元位于所述激光的光路上，用于产生旋转激光；所述超声辅助单元位于工件底部，用于产生超声振动；所述电场辅助单元位于工件附近，用于在工件上产生电场。本发明可实现工件的高频均匀机械振动，从而实现水基超声振动辅助激光螺旋打孔，达到改善微孔成形和冶金质量、提高打孔效率的目的。

用CuMnNi制备铜合金表面耐磨涂层及制备方法 609

 0

本发明公开了一种用CuMnNi制备铜合金表面耐磨涂层，按质量分数包括如下原料：Cu‑Mn‑Ni粉32~65%、WC‑10Ni粉30~65%及有机硅树脂粘结剂3~5%，钎料采用厚度0.2‑0.6mm的片状Cu‑Mn‑Ni。本发明的一种用CuMnNi制备铜合金表面耐磨涂层及制备方法，采用真空熔覆法，将涂敷于铜基体表面熔覆材料加热至熔化或半熔化状态，使增强相弥散分布在自溶性合金内，同时涂层与基体之间形成冶金结合，从而获得所需性能的表面涂层，成型效果优，结合强度高；其与基体材料复合，不仅匹配性优、熔点、润滑性、填缝能够佳，且成型效果优，结合强度高，能够有效提高基体材料表面的耐磨性和硬度；同时金属布能够裁剪成各种形状，适应基体的能力强，涂层和基体间的空间位置能够良好把控。

铜包铝合金复合导线及其制造方法 859

 0

本发明为一种铜包铝合金复合导线及其制造方法，由芯层金属铝合金和包覆层金属铜复合而成，芯层金属铝合金和包覆层金属铜界面冶金结合；导线横截面的铜与铝合金的面积百分比为5%～16%。所述铝合金中各个组成的配比：以重量百分比计，镁：0.2～0.6%、硅0.2～0.6%、Zn≤0.1%、锰＜0.005%、0.4%～0.7%RE，余量为铝及少量杂质。所述的RE为混合稀土元素，通常采用的是镧、铈、镨、钕的一种或几种。包括以下步骤：挤压铝合金芯料→包覆施焊→缩径→组合拉丝→涂覆。

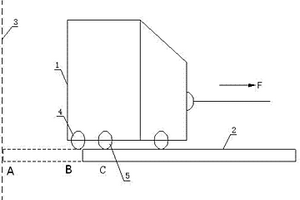

装煤车 1089

 0

本发明涉及一种装煤车，属于冶金焦化行业供料、配料设备技术领域，所述装煤车，包括底部装有前、后滚轮的后挡板，所述后挡板底部装有辅助滚轮，所述辅助滚轮位于前滚轮和装煤车的重心之间。本发明装煤车，采用在后挡板的前、后滚轮之间增设辅助滚轮，当中限出现故障，送煤板在加煤完毕后运动时越过中限，后挡板前滚轮脱离送煤板时，后挡板也能保持水平不会发生倾倒现象，达到后挡板运行平稳、保护炭化室炉墙的有益效果。作为优选，所述辅助滚轮与所述前滚轮之间的距离为400mm。

提高铝合金耐磨性的方法 590

 0

本发明属于材料表面改性技术领域，公开了一种提高铝合金耐磨性的方法。首先在铝合金表面采用激光熔覆的方法制备一层涂层，然后对涂层进行激光冲击处理，二者协调强化后极大地提高了材料的摩擦磨损性能，延长使用寿命。一方面熔覆的涂层是铜基记忆合金粉末，本身与铝合金具有良好的冶金结合性能，且具有优良的高温强度和散热性。在重载或高温摩擦过程中，热量若累积达到相变点，会发生马氏体相变，起到强化涂层而提高耐磨性的作用；另一方面激光冲击可以细化熔覆涂层的组织晶粒，预制残余压应力，改善熔覆层与基体间的结合性能，从而有效提高涂层的强度和硬度，改善耐磨性。

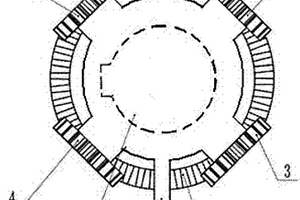

药芯焊丝 647

 0

本发明涉及焊接材料领域，特别是一种药芯焊丝，包括钢皮和钢皮包裹的芯部焊剂；所述钢皮包裹芯部焊剂形成的截面为“梅花”形，其中，外层的钢皮被等分，被等分钢皮的每一段两端向截面中心延伸形成了“梅花”形结构的花瓣，花瓣与花瓣紧密接触组成了“梅花”形状。采用上述结构后，“梅花”形截面的焊丝因钢皮在整个断面上分布均匀，焊丝芯部也能导电，所以电弧燃烧稳定，焊丝熔化均匀，冶金反应充分。

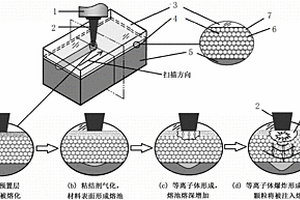

以激光冲击功形成注入力实现连续激光冲击熔注微细颗粒的方法 758

 0

本发明提供了一种以激光冲击功形成注入力实现连续激光冲击熔注微细颗粒的方法，其特征是采用连续激光束透过约束层扫描预置在待改性材料表面的由具有诱发激光冲击波效应的粘结剂和待熔注微细颗粒混合组成的复合预置层，通过合理匹配粘结剂、待改性材料和待熔注微细颗粒的熔点和沸点等参数，实现了在连续激光作用诱导下粘结剂气化形成激光冲击波将待熔注微细颗粒注入待改性材料表面熔池中，从而原位形成微细颗粒增强的复合材料层。采用本发明方法在待改性材料表面所获得复合材料层中微细颗粒与待改性材料实现了冶金结合，打破了现有技术难以熔注微细颗粒的技术壁垒；同时，其注入深度较深、组织细小、增强颗粒分布均匀且不受待改性材料塑性限制。

可减轻钢中带状组织的Nb‑RE‑B微合金化变质剂 902

 0

本发明涉及一种减轻中低碳钢或中低碳合金钢锻件中的带状组织的方法，属于钢铁冶金领域。本专利的工艺流程为：首先将由铌铁、稀土硅铁和硼砂组成的微合金化变质剂制成包芯线。然后，在电炉或转炉中冶炼低碳钢或中低碳钢合金钢的初级钢水，在精炼炉中完成合金化以及深脱氧、脱硫、脱氮和去除气体等精炼钢水任务，使精炼钢水除合金成分和温度均达到要求，通过喂丝机在钢包中插入占钢水重量0.1‑0.15Kg％的Nb‑RE‑B微合金化变质剂包芯线。钢水喂丝处理后即可进行浇注。经检验：由铌铁、稀土硅铁和硼砂组成的Nb‑RE‑B微合金化变质剂可以有效地减轻中低碳钢或中低碳合金钢锻件退火或轧件缓慢冷却所产生的带状组织。

银铬基电接触自润滑复合材料及其制备方法 856

 0

本发明属于电导材料技术领域，公开了一种银铬基电接触自润滑复合材料及其制备方法，该电接触材料包括银的质量百分比为50％‑70％，铬的质量百分比为5％‑35％，二硒化铌的质量百分比为10％‑30％，经过粉末包覆、混合、压制成型、烧结、复压复烧方法步骤将混合均匀的粉末材料制成适用于不同工作环境的新型电接触复合材料，银包覆的具有层状结构的二硒化铌作为电接触复合材料中的润滑相，铬的添加能提高电接触复合材料强度、硬度和耐腐蚀能力。该复合材料具有优异的机械、摩擦学和电学性能。本发明工艺简单、生产过程对环境无污染，可操作性强，成品作为电接触材料广泛应用交通运输、冶金、造船、机械、电力、航空等领域。

具有波纹夹芯层结构复合板的制备方法 1021

 0

本发明公开了一种具有波纹夹芯层结构复合板的制备方法，属于金属板材制造技术领域。本发明具有波纹夹芯层结构复合板的制备方法，包括首先制备波纹夹芯层；向波纹夹芯层的空心部分加入起支撑作用的芯棒；通过爆炸焊接实现波纹夹芯层与上下金属面板之间的连接；取出芯棒后，得到具有波纹夹芯结构复合板。本发明可获得比钎焊更高质量的冶金结合强度和界面，同时实现了异种材料芯板与面板间的连接，其制备速度快、效率高、制备成本低。

碳锌耐火材料 959

 0

本发明涉及一种碳锌耐火材料，含有碳素10-15份、含碳结合剂3-5份、锌粉10-15份、硅砂4-10份、氧化铝5-10份、硅酸钠3-5份、硼酸0.5-1.5份、矿化剂2-3份、烧结剂0.5-1.5份。本发明的碳锌耐火材料作为冶金用耐火材料，抗氧化性强、耐火性能优异。

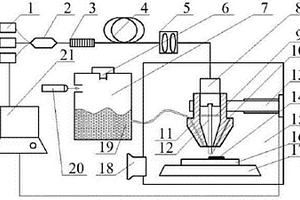

光纤激光器熔覆制备类金刚石涂层的方法和装置 916

 0

本发明涉及一种光纤激光熔覆碳纳米管制备类金刚石涂层的方法和装置，采用光纤激光器熔覆碳纳米管，碳纳米管吸收激光能量迅速发生熔融形成液态碳，随后又以极快的冷却速率冷却，金刚石形核、长大，在这极短的时间内发生了相变，一部分碳纳米管相变成了金刚石相，基体材料微熔的表层发生分子、原子级的扩散，形成了强固的冶金结合的类金刚石涂层，且极快的冷却速度导致非平衡凝固，获得的金刚石组织细小，近似纳米结构。使用的光纤激光头与粉末喷头同轴连接，在真空腔内加工，激光束与碳纳米管束完全重合，在六自由度机器人的柔性加工系统的配合下可以进行任意形状类金刚石涂层的制备和三维立体加工。?

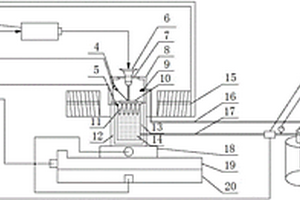

强制冷却环境下电磁搅拌辅助进行激光熔覆的方法和装置 640

 0

本发明提供了一种强制冷却环境下电磁搅拌辅助进行激光熔覆的方法和装置，所述的装置包括光纤激光器、液氮强制冷却平台、电磁搅拌平台、温度检测反馈系统、计算机控制系统。发明方法为把试样放置于紫铜加工而成的专用夹具上，通过液氮强制冷却紫铜夹具间接传递至试样，实现试样在熔覆过程中的强制冷却。同时，通过计算机调控电磁搅拌平台的磁场强度，实现强制冷却下电磁搅拌激光熔覆工艺。本发明在强制冷却及电磁搅拌辅助下进行激光熔覆制备复合涂层，能显著提高复合涂层与基体良好的冶金结合能力，同时实现熔覆层内硬质相、组织分布均匀，晶粒细化、避免应力集中，消除激光熔覆层的裂纹和气孔等缺陷，提高熔覆层质量。

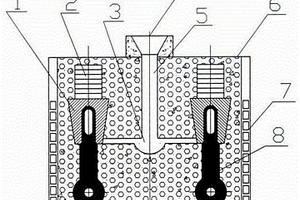

双金属复合高韧性高硼耐磨钢锤头及其制备方法 1052

 0

本发明公开了一种双金属复合高韧性高硼耐磨钢锤头及其制备方法，锤柄采用低碳贝氏体钢，锤头采用高韧性高硼耐磨钢，在沙箱的外面安装有中频感应加热器，造型时将锤柄复合部位表面杂物清除后，涂覆防氧化剂，套上锤头消失模，放入砂型内造型，直浇道和内浇道采用消失模型造型；通过中频感应对锤柄进行型内预热，达到预定温度，将冶炼好的锤头钢水，在1560～1620℃进行浇注，浇注完后经一定时间的保温，开箱清理，然后热处理。本发明工艺简单，所制造的双金属复合锤头界面实现了冶金结合，产品质量好，安全性高。解决了现有技术生产的锤头使用寿命短和生产成本高的弊端。使用寿命比高锰钢锤头提高3倍以上。

反向传动联轴器 756

 0

本发明的反向传动联轴器，主动轴连接套、从动轴连接套通过传动组件连接传递动力，传动组件方体万向球在同一直径平面的四个象限内分别设置有向外凸出的安装柱，安装柱上安装有隋轮，主动轴连接套、从动轴连接套朝向传动组件的端面上设置有与隋轮相配合的圆环形齿条，通过端面齿条与隋轮啮合传递动力，能够反向传递驱动力，实现反向输出；万向球通过粉末冶金压铸制成，隋轮与安装柱与万向球铰接连接，结构简单，无应力集中，连接可靠；主动轴连接套、从动轴连接套结构、尺寸完全一致，主动轴连接套、从动轴连接套可以互换使用；安装时不需确定方向，安装操作方便。

添加WSe2的铁基高温自润滑关节轴承及其制备方法 685

 0

本发明公开了一种添加二硒化钨的铁基高温自润滑关节轴承及其制备方法，属于粉末冶金轴承技术领域。该复合轴承材料的化学成分按质量百分比为：WSe2：1～10%、NbSe2：0～5%、石墨：1～5%、铜：5～18%、水雾化不锈钢粉：65～85%，经过水雾化制粉、退火、混料、压型、真空烧结、加工装配等工艺制成，其自润滑性能优异，抗磨损性能好，可在高负荷、真空和高温条件等苛刻的条件下工作，从而实现了轴承润滑与材料设计的一体化。所制得的轴承材料密度可达6.8g/cm3，工作温度范围为室温至650℃，且致密性好，切削加工性能优异，气孔裂纹等缺陷少，可用于大规模工业生产。

金属基高温自润滑复合材料及其制备方法 859

 0

本发明涉及高温自润滑材料领域，具体是涉及一种金属基高温自润滑复合材料及其制备方法。本发明从材料设计角度出发，在铁铜合金基体中加入Ni、Mo等增强基体的耐磨性，同时，添加石墨、二硫化钼等固体润滑相提高材料的自润滑性能，形成科学的成分组成，并在粉末冶金制备工艺下，制备出具有良好力学性能和自润滑性能的复合材料，能够满足在不同工况条件下对摩擦磨损性能要求，可广泛应用于航空航天，机械、汽车和军工等领域。

铝箔表面残油预处理温控吹洗装置及其使用方法和用途 824

 0

本发明属于有色冶金加工技术领域，涉及在铝箔分切或精整工序中，对铝箔表面残油进行预处理的装置，尤其涉及一种铝箔表面残油预处理温控吹洗装置及其使用方法和用途。公开了一种铝箔表面残油预处理温控吹洗装置，由电热导辊（1）、横梁（2）、风嘴（3）、智能温控器和压缩空气源组成，所述电热导辊（1）与横梁（2）轴向平行以支架固定，所述风嘴（3）固定在横梁（2）之上，所述智能温控器用以控制所述电热导辊（1）的温度，所述压缩空气源中的压缩空气导入所述电热导辊（1）受热，经加热的压缩空气成为所述风嘴（3）的工作介质。还公开温控吹洗装置的使用方法及用途。本发明对缩短铝箔退火周期，减少氧化，减少退火软杠发生等效果明显。
