一种钻机液压控制系统及钻机系统,钻机液压控制系统包括:推进油缸,用于安装马达减速箱总成;电比例背压阀,第一油口与推进油缸的无杆腔连接;控制阀组,其具有第一油口、第二油口、第三油口、第四油口,控制阀组的第一油口用于连接液压泵,第二油口用于连接主油箱,第三油口与电比例背压阀的第二油口连接,第四油口与推进油缸的有杆腔连接;单向阀,其进油口与控制阀组的第三油口连接,出油口与推进油缸的无杆腔连接;主控器,与电比例背压阀电性连接。本实用新型通过主控器可以在钻头钻入不同深度时,自动调节电比例背压阀的设定压力值,以保证可以平衡掉多余的重量,从而保证钻头钻孔时压力的稳定。
本申请提出一种钻机以及钻机除尘系统,其中,钻机除尘系统包括盛液箱、空气加压装置、喷液装置、第一流量调节阀、第一输气管、第二输气管、气动工作构件以及第一输液管;空气加压装置通过第一输气管连通盛液箱,用以增加盛液箱内的气压;空气加压装置通过第二输气管连通气动工作构件,用以往气动工作构件供气;盛液箱通过第一输液管连通喷液装置,用以往喷液装置提供液体;第一流量调节阀设于第一输液管,用以改变喷液装置的喷液量。本申请具备结构简单、造价较低的优点。
本实用新型公开了一种钻机钻臂,包括:支撑组件,包括第一支撑臂和滑动安装于第一支撑臂的第二支撑臂;安装架,能够转动地连接于第二支撑臂的端部;安装架安装有用于凿岩作业的凿岩机和用于向凿岩机提供钻杆的钻杆库;接卸杆装置,用于抓取钻杆在钻杆库和凿岩机之间转移。根据本实用新型的钻机钻臂,通过设置有第一支撑臂和滑动安装于第一支撑臂的第二支撑臂,以及转动安装于第二支撑臂的安装架,使得钻臂具备伸缩、旋转等多个自由度动作,凿岩作业覆盖区域更广;配备紧凑的大容量钻杆库及接卸杆装置,可实现自动接、卸钻杆功能,整个钻臂系统提高了作业效率,降低了施工成本。
一种潜孔钻机,包括推进梁主体、回转动力机构和拆卸机构,回转动力机构可移动地连接于推进梁主体的一端,拆卸机构连接于推进梁主体的另一端,推进梁主体上设有推进驱动器和联动链条,联动链条与回转动力机构连接,推进驱动器通过联动链条驱使回转动力机构向着靠近或远离拆卸机构的方向移动,拆卸机构用于夹持固定钻杆,回转动力机构用于推动钻杆,并驱使钻杆转动实现拆卸或拼装钻杆。本实用新型的潜孔钻机能够提高工作效率,降低人力成本,可适用于不同杆径钻杆作业要求,具有较大的通用性和可替换性。
本实用新型公开了一种钻机用主驱动装置及水平钻机,该钻机用主驱动装置包括传动轴和用于承载的箱体,传动轴通过调心滚子轴承、推力调心滚子轴承以及圆锥滚子轴承安装于箱体上,调心滚子轴承靠近传动轴用于连接钻具的一端设置。该钻机用主驱动装置通过调心滚子轴承、推力调心滚子轴承以及圆锥滚子轴承三种轴承的组合形式,提升了承载能力,可实现钻进过程中的调向功能,并使传动轴能够适应其受钻进推力作用产生的挠度。因此,该钻机用主驱动装置尤其适用于长距离可调向和传动轴会产生较大挠度的场合。该水平钻机包括上述钻机用主驱动装置,具有调向功能。

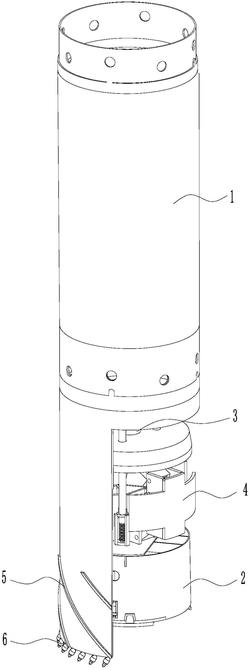

本实用新型公开了一种全回转套管钻机及其钻掘进取土结构。本申请实施例一方面提供的全回转套管钻机钻掘进取土结构,设置在所述全回转套管钻机的套管内,包括捞砂斗、提升组件和锁定组件,捞砂斗匹配滑动设置在所述套管内,提升组件用于带动所述捞砂斗在所述套管内轴向移动,锁定组件连接在所述提升组件与所述捞砂斗之间,能够将所述捞砂斗和所述套管的相对位置锁定或解锁。该全回转套管钻机钻掘进取土结构具有自行取土功能。
本实用新型涉及一种磨球分选设备。磨球分选设备包括机架、进料斗、振动除尘机构及分选机构。振动除尘机构包括振动器及除尘输送槽。除尘输送槽位于进料斗的下方。除尘输送槽的底部间隔开设有多个出尘孔。分选机构包括多个分选滚筒及分选驱动件。多个分选滚筒沿第一端指向第二端的方向依次连通。每个分选滚筒的侧壁间隔开设有多个分选孔。分选驱动件用于驱动多个分选滚筒转动,以将当前分选滚筒内的磨球物料输送至下一分选滚筒内。出尘孔的孔径小于任一分选孔的孔径。在第一端指向第二端的方向上,多个分选滚筒中分选孔的孔径依次递增。上述磨球分选设备可实现对磨球物料的除尘及分选工作,兼顾较高的分选效果及较高的分选效率。
本实用新型涉及合金粉末加工技术领域,具体为一种新型超细合金粉末制粉设备,包括底座,所述底座上安装有球磨机本体,所述球磨机本体的右侧设置有出料口,所述出料口的下端设置有筛选仓,所述筛选仓的内部中心位置横向设置有一组过滤板,所述筛选仓的底部设置有细粉储存桶,所述筛选仓的内壁环绕焊接有固定板,且固定板处于过滤板的上侧,所述固定板的上侧放置有粗粉储存桶,且粗粉储存桶的下端安装有另一组过滤。本实用新型通过在底座右侧表面固定安装的振动机,在振动机的作用下,筛选仓内的粉料会更加顺畅的进行分离、出料,大大减少了过滤板表面和粗粉储存桶底部的粉料残余,使得下料顺畅且不会堵塞。
本发明公布了一种行星式振动球磨机,它属于球磨机领域,它包括上端开放的底座,所述底座内设置主电机,所述主电机的输出轴与转动盘下端的旋转轴连接,所述旋转轴上的主动齿轮与行星轴上的行星齿轮啮合,所述行星轴上端穿过转动盘与磨罐座连接,所述磨罐座内放置有球磨罐,所述主电机的下端设置有支座,所述底座内于支座下方设置有副电机,所述副电机的输出轴与驱动轴连接,所述驱动轴非水平设置,所述驱动轴用于驱动支座一侧上下升降。本发明的目的是提供一种行星式振动球磨机,能降低样品在行星球磨机工作时出现粘壁、团聚等现象。
本实用新型公开了一种除铁系统和履带移动反击式破碎站,包括机架、送料机构、磁选机、连接架和伸缩杆,送料机构与机架固定连接,磁选机与送料机构上下间隔设置,机架上设有安装座,安装座上设有多个定位孔,各定位孔与送料机构之间的间距均不同,连接架的一端与磁选机连接,连接架的另一端通过紧固件与定位孔配合连接在安装座上,伸缩杆倾斜连接在机架与磁选机之间。本实用新型的除铁系统不仅能够调节磁选机与送料机构之间的间距,还能调节磁选机与送料机构之间的角度。
本实用新型公开了一种履带反击式破碎站碎料筛分装置,包括往复运动筛分驱动机构、顶盖调节机构、装置底座、滑动容纳外壳、滑动嵌合槽、往复运动支撑立板、筛分发生外壳、往复运动驱动立板和防掉落围板。本实用新型属于履带反击式破碎站辅助设备技术领域,具体是一种履带反击式破碎站碎料筛分装置,通过设置往复运动筛分驱动机构、顶盖调节机构提高了履带反击式破碎站碎料筛分装置的机械化水平,提高了履带反击式破碎站碎料筛分装置的筛分效果,提高了履带反击式破碎站碎料筛分装置的筛分效率,提升了履带反击式破碎站碎料筛分装置的自动化程度,提高了履带反击式破碎站碎料筛分装置的使用体验。
本申请提出一种筛分机架调节机构以及破碎筛分站,其中,筛分机架调节机构包括筛分站车架、筛分架主体、被动伸缩杆以及动力伸缩杆;筛分架主体位于筛分站车架上方,且与筛分站车架铰接;被动伸缩杆的两端分别铰接于筛分站车架和筛分架主体;动力伸缩杆的两端分别铰接于筛分站车架和筛分架主体,在动力伸缩杆通过自身伸缩的方式驱动筛分架主体绕筛分站车架与筛分架主体的铰接位置转动时,被动伸缩杆适应性地伸缩,采用被动伸缩杆来辅助筛分架主体转动,使筛分架主体转动较为平稳,使筛分架主体翻转时晃动幅度较小,降低损坏筛分机架调节机构的概率,使提高筛分机架调节机构的结构较为牢固可靠。
本实用新型提供了一种履带底盘,该履带底盘包括机架、行走梁和多个连接组件;机架的宽度方向上的两端均设有至少一个第一定位孔和至少一个第二定位孔;行走梁设置在机架的宽度方向上的两端;每个连接组件均包括具有第一端和第二端的定位轴,定位轴的第一端与机架定位连接,定位轴的第二端与行走梁定位连接;机架与行走梁在第一定位孔和第二定位孔处分别通过定位轴定位连接,且第一定位孔限制定位轴的竖直方向位移,第二定位孔限制定位轴在机架的长度方向上的位移。本实用新型提高了机架与行走梁之间的装配精度,使得机架的载荷能够均匀地施加在两侧的履带上。另外,本实用新型还提供一种具有上述履带底盘的移动式筛分站。
本实用新型提供了一种托辊支架,该托辊支架包括底板、用于安装平托辊的第一安装板和用于安装边托辊的第二安装板;第二安装板与第一安装板的连接处设有第一定位结构,第二安装板与第一安装板通过第一定位结构进行预定位;第二安装板与底板的连接处设有第二定位结构,第二安装板与底板通过第二定位结构进行预定位。本实用新型通过第一定位结构固定第一安装板与第二安装板的相对位置,通过第二定位结构固定第二安装板与底板的相对位置,以确保它们定位精准,并在定位完成后进行焊接固定,以确保托辊支架的制造精度,从而保证两个边托辊的倾角相同,减少皮带跑偏。另外,本实用新型还提供一种具有上述托辊支架的托辊、皮带输送机及移动式筛分站。
本发明提供一种环冷机排料溜槽大块清理装置及环冷机,包括排料溜槽、筛分机构以及斜置门箱机构,筛分机构倾斜地固定于排料溜槽内,筛分机构用于筛分来自环冷机台车倾卸的球团矿粒径,排料溜槽在靠近筛分机构的低位端的侧壁上开设有与斜置门箱机构相匹配的通孔,通孔高于低位端设置,斜置门箱机构设于排料溜槽的外侧,斜置门箱机构包括斜置门箱和门盖,斜置门箱机构的第一开口端与排料溜槽的外侧壁固定连接且与通孔连通,第二开口端自第一开口端斜向上延伸并悬挑设置,门盖可开合地连接于第二开口端上。本申请很好的结合了筛分、聚集、破碎以及排除,改变了传统的大块清理方式,解决了传统人工大块清理的难题,提高了破碎效率和安全性。
本发明公开了一种盾构渣土筛分方法,该方法包括使用一种盾构渣土筛分机,盾构渣土筛分机包括无轴滚筒筛洗渣装置、水箱、高压水泵和进渣料斗,无轴滚筒筛洗渣装置包括固定支架、滚筒筛、支撑轮、驱动机构和高压冲水机构;滚筒筛中设置有内齿轮和小齿轮,盾构渣土进行筛分时,水箱和高压水泵为高压集水管提供高压冲洗用水,盾构渣土从进渣料斗送入滚筒筛中,驱动机构为滚筒筛的旋转提供动力,内齿轮在旋转力的作用下带动小齿轮和限位滚动销旋转,限位滚动销的旋转摆动带动导轨和高压集水管做旋转摆动,以使喷嘴对盾构渣土进行摆动扫射清洗。本发明的盾构渣土筛分方法,分离效果好,有效解决了盾构渣土前期筛分效率低的问题。
本实用新型公开了一种干粉砂浆用筛分机,属于砂浆生产设备领域,该筛分机包括底座、筛分筒、缓冲座、减震机构、进料口、物料出口、排渣口、电机和偏心轴;筛分筒位于底座上方,缓冲座安装在筛分筒和底座之间,减震机构包括安装板,安装板位于筛分筒的外部两端;筛分筒包括外筒和设置在外筒内的滚筒,滚筒表面开设有筛孔,偏心轴轴向方向与外筒、滚筒轴向方向相同,偏心轴穿过外筒、滚筒一端与电机输出轴连接,滚筒固定在偏心轴上,进料口、物料出口与滚筒连通,排渣口设置在筛分筒上。本实用新型解决了现有筛分机筛分过程中,容易造成尘土飞扬的问题。
本实用新型公开了一种盾构渣土筛分机,包括无轴滚筒筛洗渣装置、水箱、高压水泵和进渣料斗,无轴滚筒筛洗渣装置包括固定支架、滚筒筛、支撑轮、驱动机构和高压冲水机构,滚筒筛中设置有内齿轮和小齿轮,水箱和高压水泵为高压集水管提供高压冲洗用水,盾构渣土从进渣料斗送入滚筒筛中,驱动机构通过与其连接的支撑轮带动滚筒筛旋转,内齿轮在旋转力的作用下带动小齿轮和限位滚动销绕小齿轮轴旋转,限位滚动销于滑动槽中做往复运动,限位滚动销的旋转带动导轨和高压集水管在一定范围内做旋转摆动。本实用新型的盾构渣土筛分机,分离效果好,有效解决了盾构渣土前期筛分效率低的问题。
一种破碎筛分装置,包括机架、振动筛、多个弹性缓冲结构和多个连接件,振动筛设置在机架上,多个弹性缓冲结构连接于机架与振动筛之间,多个连接件可拆装地连接于机架与振动筛之间,振动筛通过连接件与机架刚性连接。本实用新型的破碎筛分装置能减少弹性缓冲结构不规则振动与刚性碰撞,提高设备使用寿命。本实用新型还涉及一种移动式破碎机械。
本实用新型公开了一种落地式大容量离心机控制装置,包括控制盒主体,所述的控制盒主体内连接设有PLC控制器和信号接收器,所述的控制盒主体顶部一侧连接设有转动圆盘,所述的转动圆盘顶部连接设有信号增强天线,所述的控制盒主体内一侧连接设有支撑板,所述的支撑板顶部连接设有驱动马达,所述的驱动马达顶部连接设有行星减速器,所述的驱动马达和行星减速器共同连接设有转动轴,所述的转动轴与转动圆盘底部连接设置。本实用新型与现有技术相比的优点在于:本装置可以通过远程通讯来控制离心机,从而大大提高了工作效率,可以适用于落地式大容量且功能较多的离心机,同时通过可以转动的信号接收器来提高信号强度,保证信号稳定。
本实用新型公开了一种可减震的冷冻离心机,包括底座、圆形座、减震装置、罩体一、限位环体、罩体二、缓冲结构、横向滑槽、横向滑块、纵向滑块和纵向滑槽;本实用新型中设置的缓冲结构,能够对离心机本体工作时产生的振动进行竖向的减震,从而保证了离心机本体工作时不会产生上下的跳动,也就避免了噪音的产生;本实用新型中设置的数个减震装置,能够通过数个滚轮分别顶紧罩体一内侧壁不同方向位置,从而对离心机本体工作时产生的水平方向的振动进行全方位的减震,避免了离心机本体工作时水平方向的振动使其生产平移现象。
一种气密性好的离心机,包括离心机外壳、门盖、离心机内腔和密封圈,门盖与离心机外壳铰接,离心机内腔固定设置于离心机外壳内,密封圈设置于离心机内腔的腔口处,离心机内腔通过门盖挤压密封圈从而使得离心机内腔密封设置在外壳内;密封圈包括固定部和密封部,固定部连接在离心机内腔和/或外壳上,密封部设置在离心机内腔的上边沿或者外壳的上部。本实用新型设置有密封圈,当离心机的门盖关闭时,门盖挤压密封圈的密封部,密封部能与门盖很好的接触,从而填补离心腔与门盖之间的缝隙,保证离心机的气密性,进而提高转子的转速精度,减少产生的噪音和振动。
一种减振离心机,包括机壳、门盖、离心腔体和电机,门盖连接在机壳上,电机的转轴伸入到离心腔体内与转子连接,电机与机壳的底板之间设置有第一减振装置或者第二减振装置;减振装置包括一级橡胶减振器和二级橡胶减振器,一级橡胶减振器的下部固定连接在机壳的底板上、一级橡胶减振器的上部固定连接在电机盘或者三角板上,二级橡胶减振器的下部固定连接在电机盘或者三角板上、二级橡胶减振器的上部固定连接在电机上。在本实用新型中本实用新型中电机与机壳的底板之间减振装置的设置,能够有效的吸收电机产生的振动,从而保证离心机平稳的运行。同时,通过铜管内的制冷剂对离心腔体进行降温,从而使得离心机工作的时候离心腔体内的温度比较低。
本实用新型公开了一种车载式冷冻离心机,包括减震底座、外壳、驱动装置、离心腔、铰链、顶盖、放置冷冻组件、转体、输送腔、内管体、回流腔、锁扣、外管体、回流管和输出管;本实用新型中设置的内管体,从而便于制冷机的制冷液进入到输送腔中同时又不影响转体整体的旋转,而输送腔中的制冷液则进入到所有的螺旋制冷管中对装有分离液体的试管进行制冷,提高了制冷效果;本实用新型中设置外管体,便于换热后的制冷液通过输出管回流到制冷机中进行循环制冷,制冷液回流时也不影响转体整体的旋转,从而提高了试管持续制冷的效果,设置减震底座,确保车辆行驶过程中产生的振动不会影响本离心机使用,从而提高了检验的准确性。
本实用新型涉及一种离心机水泥浆回收装置,其包括进泥管和回收组件,所述进泥管一端固定连接于离心机底部腔室,且所述进泥管与离心机底部腔室相连通,所述进泥管出泥端下方设有回收组件,其特征在于:所述回收组件包括骨料分离组件和清洗组件,所述骨料分离组件进料口一端固定连接于所述进泥管且所述骨料分离组件与所述进泥管相连通,所述骨料分离组件另一端固定连接于所述清洗组件进料口一端,所述清洗组件与所述骨料分离组件相连通,所述清洗组最高端件低于所述骨料分离组件最低端。本实用新型具有将水泥浆中的泥浆和砂石骨料分开回收,提高对水泥浆回收利用率的效果。
本实用新型公开了一种基于螺旋推送机构的固液分离装置,包括螺旋推送机构和过滤机构;过滤机构包括滤筒(33);滤筒固定或保持自由状态;滤筒的前端设有进水管,进水管用于将污水导入到滤筒中;滤筒的筒壁上设有多个滤孔(34);混合污水从滤筒的前端进入滤筒后,清液从滤筒筒壁上的滤孔流出;固渣从滤筒的后端排出;螺旋推送机构的螺旋体的外边缘处设有清洗部件;清洗部件与滤筒内壁接触,清洗部件用于清洗滤筒内壁;还包括设置在滤筒下方的清液容器(35)。该基于螺旋推送机构的固液分离装置采用较为简便的方式实现固液分离,能长期稳定运行。
本实用新型公布了一种网带式悬浮组合还原炉,由炉体和和旋风分离器组成,炉体包括旋流部、沸腾部、冷却室、密封室、高温网带机和充气室,旋流部设置于沸腾部上方,冷却室设置于沸腾部一侧,通过隔墙与沸腾部相连,密封室设置于沸腾部另一侧下方,高温网带机穿过密封室,高温网带机下部设有充气室,旋风分离器侧壁上设有第一烟气进口,下部设有第二出料口,所述第一烟气进口通过长管道与旋流部相连,所述第二出料口通过下料管连通至沸腾部。本实用新型利用网带式悬浮组合还原炉作为主要火化提炼设备,设备构造简单独特,操作方便、造价低,通过两段组合式旋风燃烧、能够使物料干粉高温还原挥发。
