本实用新型涉及一种选矿用辅助设备,尤其涉及一种浮选尾矿消泡搅拌桶,用于对镁浮选尾矿泡沫消除处理。包括桶体、进料管、出料管、传动装置、第一消泡桨叶、第二消泡桨叶、离心叶轮、搅拌轴、渣浆泵、叶针、叶片和底盘。其中,传动装置置于桶体顶端,搅拌轴上端连接传动装置,中端连接第一消泡桨叶和第二消泡桨叶,下端连接离心叶轮,进料管位于传动装置旁,以7%的坡度置于桶体顶端,出料管的一端位于桶体中端,另一端连接渣浆泵。本实用新型在消泡过程中利用机械能,代替现有技术中利用水压加喷头加消泡剂的流程,大幅度提高了设备使用效率,并且更加节能环保,降低生产成本和投资成本。
本实用新型属于选矿厂固体物料贮存设备的技术领域,特别是一种大贮矿量双排贮矿仓机构,包括两组贮矿仓,设在两组贮矿仓仓顶的移动布料机构,设在此移动布料机构上方的固定可逆给矿机,设在此固定可逆给矿机上方的固定单向给矿机及控制箱,两组贮矿仓分别呈直线排列、且相互平行,移动布料机构的移行方向与两组贮矿仓的排列方向相一致,固定可逆给矿机的运行方向与移动布料机构的移行方向相垂直,固定单向给矿机的运行方向与固定可逆给矿机的运行方向相平行,两组贮矿仓的顶部均对应设有一组进矿口和一组料位计,本实用新型结构紧凑、自动化程度高、可实现双排贮矿仓大贮矿量贮矿、节约投资,运行成本低,运行平稳可靠。
本实用新型属于选矿厂矿浆输送技术领域,特别是一种多搅拌槽‑渣浆泵组矿浆输送系统,包括多个搅拌槽和多个渣浆泵,其特征在于还包括分别通过给矿管与多个搅拌槽连接的给矿筒,在所述的给矿筒上设置有多个排矿管,在排矿管上分别设有渣浆泵,所述给矿筒包括给矿筒筒体、给矿筒上盖、设置在上盖的上部有带阀门I的排气管,有带阀门II的放矿管设置在给矿筒的下部侧壁上。本实用新型的优点是:结构简单;解决了多搅拌槽和渣浆泵连接时,渣浆泵之间给矿互相影响的问题,实现了各个渣浆泵之间独立稳定的工作。
一种锥形出料节能型球磨机,包括机架、设置在机架上的筒体、分别设置在筒体两端的进料部、出料部、设置在机架上的驱动装置,其技术要点是:所述筒体通过滚动轴承部限位在机架上,筒体的输入端与驱动装置的输出端相连,筒体的出料部为锥形结构,锥形结构内设有螺旋衬板;筒体和锥形结构内设有不同粒径的钢球。解决了现有球磨机工作过程中由于钢球随机分布和物料滞存而产生的过磨问题,具有低启动扭矩、低能耗、钢球自动分级、无过磨的特点。锥形出料节能型球磨机对后序选矿工艺的抛尾现象有着极大的抑制作用,能广泛应用于磨矿机械领域。
一种球磨-旋流器组闭路控制系统,属于选矿厂控制技术领域。该系统包括第一流量计、第一调节阀、第二流量计、第二调节阀、电流表、第一压力计、第二压力计、电耳、液位计、第三压力计、第三流量计、浓度计和控制器。第一流量计输出端、第二流量计输出端、电流表输出端、第一压力计输出端、第二压力计输出端、电耳输出端、液位计输出端、第三压力计输出端、第三流量计输出端、浓度计输出端均与控制器输入端相连,第一调节阀输入端、第二调节阀输入端、备用旋流器电动开关分别与控制器输出端相连。本实用新型不需要人工操作,节省人力成本,自动化程度高,各操作变量调整及时精确,球磨机的功率波动小,旋流器组指标合格,生产稳定。
本实用新型涉及具有喷淋降尘机构的储料罐,包括储料罐、喷淋罐盖、集水槽和水泵;喷淋罐盖扣合在储料罐上,集水槽固定安装在储料罐的下方,水泵通过喷淋管与喷淋罐盖相连接。本实用新型所述的具有喷淋降尘机构的储料罐能够在降低储料罐表面温度的同时降低储料罐内的沙尘,绿色环保,方便实用,对煤矿的挖掘和选矿过程意义重大。
本实用新型属于选矿厂检修技术领域,尤其是涉及一种厂房检修系统,其特征在于包括沿车间宽度方向间隔布置的一组悬挂吊车装置,每个悬挂吊车装置包括设置在车间承重梁下方的两个大车梁,设置在每个大车梁上的行走通道,通过一组大车行走车轮组吊挂在两个大车梁上的桥式吊车,设置在此桥式吊车底面的小车轨道,通过小车行走车轮悬挂于小车轨道上的小车。本实用新型小车悬吊于桥式吊车下方,这种方式避免了传统的在立柱上设轨道,在轨道上设置小车的层层向上的吊车布置方式,使得整个吊车所有构件尽可能的靠近屋面,节省了吊车布置所需要的高差,降低了投资。

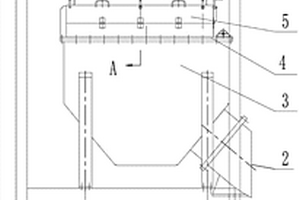

本实用新型属于选矿厂固体物料脱渣设备技术领域,特别是涉及一种均匀布料平板脱渣筛。它由机架,设在此机架上的布料箱和平板脱渣筛,设在此平板脱渣筛下方的排矿斗和与此平板脱渣筛相连接的排渣斗所组成,布料箱上设有进矿口和矿浆溢流口,平板脱渣筛为倾斜布置且与机架固定连接,此平板脱渣筛的上端头与矿浆溢流口相连接,此平板脱渣筛的下端头与排渣斗相连接,排矿斗底部设有排矿口,排渣斗的底部设有柱销紧固式闸板门。进矿口位于布料箱的下部。本实用新型配置合理、结构紧凑、不需要动力、可满足平板脱渣筛均匀给料要求、平板脱渣筛筛网利用效率高,运行平稳可靠、维护量小、作业率高、有利于保障生产顺利进行。
本发明涉及一种选矿用辅助设备,尤其涉及一种浮选尾矿消泡搅拌桶,用于对镁浮选尾矿泡沫消除处理。包括桶体、进料管、出料管、传动装置、第一消泡桨叶、第二消泡桨叶、离心叶轮、搅拌轴、渣浆泵、叶针、叶片和底盘。其中,传动装置置于桶体顶端,搅拌轴上端连接传动装置,中端连接第一消泡桨叶和第二消泡桨叶,下端连接离心叶轮,进料管位于传动装置旁,以7%的坡度置于桶体顶端,出料管的一端位于桶体中端,另一端连接渣浆泵。本发明在消泡过程中利用机械能,代替现有技术中利用水压加喷头加消泡剂的流程,大幅度提高了设备使用效率,并且更加节能环保,降低生产成本和投资成本。
一种浓缩磁选脱水设备,包括机架,机架上安装有滚筒,机架的一侧设有驱动电机,用于驱动滚筒转动,机架的底部设有槽体,槽体的一侧设有给料箱,槽体的底部设有尾矿箱,滚筒的外周铺设有滤布,滚筒的底部进入槽体内,滚筒底部的内壁于一定角度范围内设有磁系,用于将槽体内矿浆中的磁性矿物吸附至滤布,磁系的末端设有分配头,滚筒的中心设有空心轴,空心轴于分配头的角度范围内设有真空管,用于对磁性矿物真空脱水,滚筒外于分配头的末端设有刮刀,刮刀的下方设有精矿箱,用于收集被刮刀刮落的磁性矿物,刮刀的下方设有冲洗水嘴,用于清洗滤布,上述设备既能浓缩磁选,又可对磁选精矿抽真空脱水,节省了选矿工艺环节,可降低生产成本。
本实用新型属于选矿设备技术领域,尤其是涉及一种浮选柱泡沫抽吸装置,其特征在于在包括设在粗选浮选柱上部尾矿泡沫出口处的圆环形十字架体,设在此圆环形十字架体上且均匀分布的一组吸泡管,一组扫选浮选柱气泡发生器,一组吸泡管分别与一组扫选浮选柱气泡发生器对应连接,一组扫选浮选柱气泡发生器与扫选浮选柱相连接。本实用新型在实际应用中改善了泡沫的流动性,减少了施加喷淋水量,节水效果明显,并提高了浮选柱的处理量,降低了尾矿品位,使尾矿品位由使用前的平均18.46%降低到18.03%。
本实用新型属于选矿厂物料转运、分配的技术领域,特别涉及一种定点给矿双向分矿装置,包括三通漏斗,三通漏斗由一个进矿斗,两个出矿斗和两放矿阀所组成,两个出矿斗的下方对应设有两个分矿带式输送机,此两个分矿带式输送机的运行方向相反、且每台分矿带式输送机的输出端下方设有漏矿斗,此漏矿斗的出口与矿石缓冲矿仓的进料口相连接。本实用新型的优点是:增加矿石转运速度,设备运行平稳、故障小,操作简单。
本实用新型属于选矿厂固体物料输送技术领域,特别是一种移动可逆带式输送机双向螺旋拉紧装置,包括位于移动可逆带式输送机两端排料斗处的两个移动框架,其特征在于在所述的每个移动框架上均设有头轮拉紧装置,此头轮拉紧装置由与可逆带式输送机的头轮转动连接的滑动支座,与此滑动支座相连接的螺杆,分别与此螺杆螺纹连接的固定螺母和锁紧螺母所组成,所述的固定螺母与所述的移动框架外侧固定连接,所述的移动框架上设有滑道和支座螺栓紧固组件,所述的滑道与所述滑动支座滑动连接。滑动支座的移动行程为0-500mm。本实用新型配置合理、安全可靠、结构紧凑、操作简单、可有效的增加移动可逆带式输送机的长度。
本实用新型属于选矿厂颚式破碎机配套设备的技术领域,特别涉及一种密封伸缩的颚式破碎机给矿漏斗,它包括头端卸矿漏斗和进矿漏斗,此进矿漏斗上端的一圈边沿上焊接一个带有一组安装孔的连接法兰,连接法兰与一个漏斗密封组件相连接,此漏斗密封组件与头端卸矿漏斗下部相靠接,漏斗密封组件由密封橡胶板,压板和一组螺栓紧固件组成,密封橡胶板与头端卸矿漏斗下部的外表面相靠接,密封橡胶板为由具有弹性的四块橡胶条板相互拼接而成的方形环板。本实用新型的优点:由于头端卸矿漏斗与进矿漏斗软连接,头端卸矿漏斗不随颚式破碎机振动,延长设备使用寿命,而且检修时不需要拆卸紧固件,省时、省力、缩短检修时间。
本发明提供一种磁铁矿磨前高压辊磨闭路控制系统及方法,属于选矿技术领域,方法包括通过设置多个高压辊磨单元和多个振动单元进行筛选作业,并通过控制系统对高压辊磨单元和振动单元进行精准控制,获得筛上物料和筛下物料,将筛上物料经过返料带式输送机作为返料物料,将筛下物料进入磁选流程;本发明提升了整个高压辊磨闭路筛分系统的自动化程度,减少了人工操控环节,在节省人力资源的情况下,实现了生产进度的精准控制的技术效果。
本发明的一种淘洗磁选机尾矿处理工艺,包括下列步骤:将铁品位为25%~35%的淘洗磁选机尾矿,给入磁场强度大于3000Oe的双筒浓缩磁选机进行二段连续浓缩磁选,双筒浓缩磁选机尾矿返回至前序磁选工序作为循环水使用,双筒浓缩磁选机精矿给入立式磨机进行开路磨矿,立磨机的排矿给入磁场强度大于2000Oe的扫磁机,铁品位为40%~45%的扫磁机精矿返回淘洗磁选机构成闭路循环,铁品位为15%~20%的扫磁机尾矿给入尾矿浓缩池。本发明的优点是:采用本工艺铁回收率较传统工艺提高1~2个百分点,尾矿品位由30%左右降低至20%以下,提高铁资源利用率,为选矿厂既提质增效,又节能降耗。
本发明属于选矿脱水设备的技术领域,尤其是一种盘式过滤机卸饼用吹风控制装置,包括旋转主轴,分配头,通气管,旋转主轴,与转动圆盘总成相连接,吹风气孔内设有吹风控制器,通气管与空气开关相连接,转动圆盘总成包括转动圆盘,一组径向拉杆,一组卡槽块和一组永磁感应方铁及装卸拉环,空气开关由开关阀体,活塞式阀门和高压气源管组成,活塞式阀门由活塞导杆,弹簧组件,磁铁柄,线圈组件,活塞A、B、C组成,本发明采用信号感应的接近开关模式,空气开关采用电磁感应方式,控制为全自动控制,结构简单,动作迅速,自动化程度高,空气的接通和关闭迅速且空气全部作用在有效的吹风作业区,降低了吹风用气量,操作及控制快速方便。

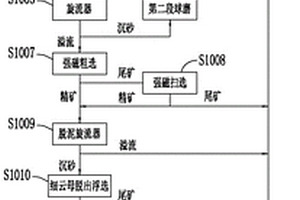

本发明属于选矿技术领域,提供了一种磷灰石矿降杂选磷工艺,包括三段破碎工序、第一段球磨与细筛闭路、粗云母脱出浮选、第二段球磨与旋流器闭路、强磁粗选、强磁扫选、脱泥旋流器、细云母脱出浮选、脱硫反浮选和磷浮选。本发明工艺通过粗云母脱出浮选和细云母脱出浮选脱出矿物中的含镁云母,以磁选和脱硫反浮选脱出矿物中的硫,降低磷精矿中氧化镁和硫的含量,能够有效的提高磷精矿的品质,磷灰石矿经过本发明的工艺处理后,可获得品质较好的磷精矿。

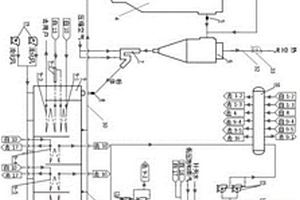

本发明涉及到一种粉矿悬浮磁化焙烧粉体急冷降温工艺余热锅炉,主要包括前置蒸发器、锁气器Ⅰ、悬浮床蒸发器、旋风分离器、锁气器Ⅱ、流化床换热器、流化风装置Ⅱ、汽包、除氧器、加药装置和排污系统。冶金工艺中粉矿悬浮磁化焙烧粉体通过前置蒸发器、悬浮床蒸发器及流化床换热器三段式降温工艺有效控制粉的降温过程和实现粉体不失磁的降温工艺。不仅能够有效利用粉体中的余热,降低企业生产能耗和生产成本,而且主要满足冶金选矿工艺要求和节能、降耗,具有可观的经济价值和社会效益。
本发明属于球磨机排渣设备的技术领域,特别是一种用于球磨机上的排渣装置。它由转动法兰、圆形壳体、两个排矿盒和排渣口组成,圆形壳体由短套筒和圆端板组成,排渣口通过一组螺栓紧固件与圆端板固定连接,圆端板上设有中心排渣孔,此中心排渣孔与排渣口的中心相一致,两个排矿盒径向均匀分布在圆形壳体内部的空间里、且将圆形壳体的内部空间分割成两个相等的独立排矿区,此独立排矿区分别设有矿浆过滤出口和矿渣出口。本发明对矿浆做进一步过滤分离,严禁细小废渣流入选矿流程。废渣随着圆形壳体的转动脱水后排出,在排渣口没有矿浆的喷洒现象,且结构简单,处理效果好,有利于保障生产顺利进行。
本发明属于选矿磨矿设备的技术领域,尤其是涉及一种可移动的球磨机给料装置。包括给料箱,行走小车和小车给料斗,在给料箱与小车给料斗之间设有给料过渡段,此给料过渡段由连接法兰Ⅰ,给料固定段和给料移动段组成,给料固定段由方形漏筒,环挡板Ⅰ,环挡板Ⅱ,橡胶密封圈和一组锁紧组件组成,给料移动段为由一个靠接侧面板和三个折叠侧面板组合而成的方形套筒,折叠侧面板由底部固定板,一组折页,摆动侧板,密封条,随动密封板,一组加强筋板和手动把手组成,本发明设置给料固定段和给料移动段组成的给料过渡段,将给料移动段设计成可折叠的侧板,即可保证行走小车固定后的正常给料,又可方便行走小车移出或移入,便于检修维护。 1

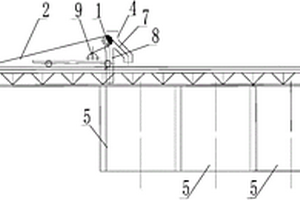

一种移动式磁铁矿干选装置及方法,属于矿山选矿技术领域,该移动式磁铁矿干选装置,包括磁滑轮,移动车,带式输送机,分料漏斗,精矿仓和尾矿仓;仓顶平台设带式输送机,横梁上设置轨道,设有磁滑轮的移动车设置在轨道上,改向滚筒设在移动车下部,分料漏斗由分叉溜槽和中间溜槽组成,分叉溜槽横跨在带式输送机上,槽口位于精矿仓上方,中间溜槽位于带式输送机皮带正上方。工作时,磁铁矿给入带式输送机,输送至磁滑轮进行干选,形成精矿与尾矿,导入精矿仓和尾矿仓,移动车连续行走,完成精矿仓均匀布料。本发明工艺简单,通过移动车上设磁滑轮,实现精矿均匀布料,较传统固定式磁环轮布置工艺,均衡精矿仓和尾矿仓缓冲容积匹配,布置合理。

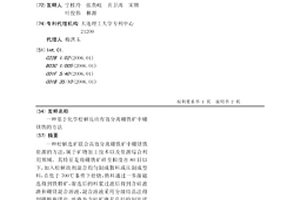

一种松解选矿联合高效分离硼铁矿中硼镁铁资源的方法,属于矿物加工技术以及资源综合利用领域。其特征是将硼铁矿碎至粒度在80目以下,加入松解助剂混合均匀制成散料或压制成型料,在低于700℃条件下焙烧,熟料通过一步湿磁选得到铁精矿,湿选后的料浆过滤后得到含硅滤渣和硼镁混合溶液,混合溶液采用分级结晶法得到硼酸和镁盐,滤渣为含硅矿渣是良好的制造建筑材料的原料。

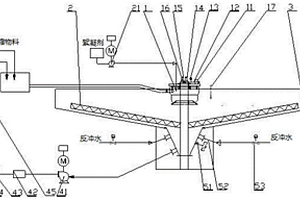

本发明提供一种浓缩机控制系统及方法,属于选矿技术领域,本发明通过根据耙架的转动阻力调整耙架的提升高度;其中,转动阻力与压力表的压力值成正比;根据浓缩池内的泥床厚度调整耙架的转速;根据浓缩池溢流堰内的溢流水的悬浮物浓度调整絮凝剂的添加剂量;本发明实现了提高浓缩机的自动化程度,最大程度避免压耙现象的发生,提升浓缩机的工作效率,延长浓缩机的使用寿命的技术效果。
本发明属于矿山选矿技术领域,尤其是涉及一种尾矿筛下产品的湿式筛分装置及布置工艺,其尾矿筛下产品的湿式筛分装置,其特征在于包括振动筛,筛上溜槽和筛下溜槽,筛上带式输送机,集矿箱,细粒泵池,渣浆泵,螺旋分级机,沉砂溜槽,沉砂带式输送机,螺旋分级机一端设有溢流口,另一端设有沉砂口,溢流口与细粒泵池相连接,沉砂口与沉砂溜槽相连接,集矿箱与螺旋分级机相连接。本发明可对湿式筛分的筛下产品进行粒度分级,粗粒级产品通过沉砂带式输送机运输,细粒级溢流产品自流入细粒泵池,并通过渣浆泵泵扬送,从而避免粗粒级物料对泵的运转带来的不利影响,减小对管道磨损。本发明的湿式筛分布置工艺布置结构简单,工作可靠,节约生产成本。
本发明属于选矿技术领域,提供了一种磷灰石钒钛磁铁矿两产品工艺,包括三段破碎工序、第一段棒磨与螺旋分级机闭路、磁选子工艺、脱硅反浮选、脱磷反浮选、第二段细筛、第三段球磨与细筛闭路、脱云母粗浮选、脱泥旋流器、脱云母精浮选和磷浮选;其中磁选子工艺包括第一段弱磁选、第二段球磨与旋流器闭路、第二段弱磁选和精磁选。本发明工艺通过磁选子工艺、脱硅反浮选和脱磷反浮选来提高铁精矿的品质,以脱磷反浮选降低铁精矿中的磷含量,通过磷浮选回收磷精矿,该工艺可从磷灰石钒钛磁铁矿中得到铁和磷两种品质较好的精矿。
一种半自磨机闭路磨矿控制系统及方法,属于选矿厂控制技术领域。该系统包括第一调节阀、第一流量计、第二流量计、第二调节阀、第三调节阀、第一压力计、第二压力计、电流表、电耳、第一皮带秤、第二皮带秤和控制器。第一流量计输出端、第二流量计输出端、第一压力计输出端、第二压力计输出端、电流表输出端、电耳输出端、第一皮带秤的输出端、第二皮带秤的输出端分别与控制器输入端连接,第一调节阀输入端、第二调节阀输入端、第三调节阀输入端与控制器输出端连接。本发明不需要操作工操作,节省人力成本,自动化程度高,各操作变量调整及时精确,半自磨机的功率及处理量波动小,生产稳定。
