四川有色金属电冶金技术理论与应用

高铁高铝低镍型红土镍矿的综合利用方法 952

 0

本发明公开了一种、高铁高铝低镍型红土镍矿的综合利用方法，涉及冶金技术领域，提供一种够得到高镍含量的镍铁的红土镍矿综合利用方法。本方法步骤为：A、进行干燥，脱除红土镍矿中的水；再进行破碎、粉磨，得到粉状红土镍矿；B、在红土镍矿粉中配加还原剂煤粉、添加剂和粘结剂，再进行造块，然后进行干燥；C、对红土镍矿块进行还原焙烧，红土镍矿中的铝转化为可溶性的铝盐，铁部分被还原为金属铁，镍全部被还原为金属镍；D、将红土镍矿块进行破碎粉磨；E、加水加热浸出，然后过滤，得到含铝溶液和滤渣；F、含铝溶液采用提铝工艺进一步提取铝，滤渣通过磁选得到磁性镍铁精矿和尾矿。本发明适用于成分为TFe?57％、Al2O3?11.73％、NiO?1.36％的红土镍矿处理。

测定四氯化钛中TiOCl2含量的装置和方法 700

 0

本发明公开的是钛冶金工业技术领域的一种测定四氯化钛中TiOCl2含量的装置和方法，该装置包括通过输送管线相连的物料箱和红外光谱仪，还包括一个将红外光谱仪密封包裹在内的密封罩，所述密封罩内设有供物料流动和便于检测的流动槽，密封罩底部设有通入惰性气体的进气口，顶部设有出气口。该检测方法包括以下步骤，首先检查整个装置的气密性并用物料排走管线中多余的空气，然后在密封罩内通入惰性气体，排出密封罩内的空气，最后将物料送入红外光谱仪进行检测，并计算得出TiOCl2的含量。本发明的有益效果是使物料在取样、输送以及检测过程中都不与空气接触，避免了四氯化钛水解带来干扰，从而提高了检测的精度和效率。

钼合金的生产方法 835

 0

该发明属于粉末冶金中钼合金的生产方法。采用 高纯度、比表面积大的MoO2为 原料、以稀土镧和钇的硝酸盐为掺杂剂；通过配制稀土硝酸盐 溶液，制备掺杂MoO2粉，还原 处理，压制、烧结等工序而制得钼合金。该发明由于采用高纯 度的稀土硝酸盐与去离子水配制经过滤处理的溶液，并在制备 掺杂MoO2粉时分温度段由低至 高加热、搅拌干燥，而使粉料松散、不结块且成型性好，稀土 在合金中偏析极差小。因而具有工艺先进可靠，易操作控制， 原辅料利用率高，压制毛坯不需加成型剂、稀土在合金中分布 均匀；用以生产钼丝等其物理机械性能优良、稳定。克服了背 景技术存在的稀土在合金中分布不均匀、偏析度大，原辅料收 率低及钼合金质量及物理机械性能差等弊病。

油泵传动链轮加工方法 739

 0

本发明公开的一种油泵传动链轮加工方法，其为构建如下结构的链轮：链轮包括金属轮毂和齿圈和硫化一体的橡胶体；其加工方法包括如下步骤：a、粉末冶金齿圈；b、硫化成型：使用现有的未钻孔和攻丝的金属轮毂和步骤a中得到的齿圈以及半成品橡胶硫化整体成型；c、选择专门工装夹具：该夹具具有夹持齿圈外圆、使齿圈端面贴紧工装的结构或机构；d、以齿圈端面和外圆为基准，对轮毂进行钻孔和攻丝；e、修整即得成品；由于调整了工序，改为整体成型后以齿圈端面和外圆为基准，对轮毂进行钻孔和攻丝；再辅助专门的工装夹具，使得最终的产品端跳差达到0.2，径跳差达为0.1的精度，远远高于现有的径跳超差达0.5，端跳超差0.6的水平。

高钛型全钒钛矿高炉冶炼中的检测分析方法 847

 0

本发明涉及一种高钛型全钒钛矿高炉冶炼中的检测分析方法,属于冶金领域。本发明通过提供一种对原料的分析方法以及高钛型全钒钛高炉冶炼中的检测方法,对样本的TiO2含量,高温元素种类数进行化学分析,根据得到的结果来配硅,以及对炉渣进行定时分析,能使高炉冶炼顺利进行,铁和渣流动良好,降低成本,能有效防止事故的发生,保证了产品的质量。

超低钛高碳铬铁合金及其生产方法 959

 0

本发明提出了一种超低钛高碳铬铁合金及其生产方法,它是以资源丰富且价廉的高碳铬铁为原料,按计量配料、入炉冶炼、熔融扒渣、锭模浇注等步骤,用“选择氧化法”冶炼生产含钛量低于0.02%先进水平的超低钛高碳铬铁合金产品,其主要成分为:CR 45～75%,C 4～10%,TI 0.001～0.020%,它特别适用于冶炼高级优质轴承钢,为冶炼高级优质轴承钢提供了丰富的原料资源,并彻底解决了长期困扰我国冶金工业生产高级优质轴承钢在原料结构上存在的技术性难题,本发明具有工艺简捷、操作方便、产品合格率高、生产成本低、能源消耗低、节约物质资源和减轻环境污染负荷等显着优点,具有巨大的经济效益。

微波LiZnTiMn旋磁铁氧体材料及其制备方法 889

 0

本发明涉及一种高致密性微波LiZnTiMn旋磁铁氧体材料及其制备方法，属于冶金领域。本发明的LiZnTiMn旋磁铁氧体材料中还含有Bi₂O₃‑M_XO，X为1或2，M为过渡金属。本发明的铁氧体材料性能更加优异，磁性好，同时致密性大大提高。采用本发明的方法的旋磁铁氧体材料的旋磁性能好，同时致密性大大提高，且不会带来不良影响。

FeV50合金冶炼方法 786

 0

本发明公开了一种FeV50合金冶炼方法，涉及冶金技术领域，包括以下步骤：步骤1)、将氧化钒、金属铝、铁粒、造渣剂按一定比例混合均匀后装入电弧炉中通电引弧；步骤2)、将物料按单位炉料热量不同分成三份分别称量混合均匀，然后按顺序倒入反应器炉体铺平先倒入下层料再中层料最后上层料，其中上层热量为3300～3400kJ/kg,中层热量为3200～3300kJ/kg，下层热量为3000～3200kJ/kg；步骤3)、将反应器放置在冶炼台上，通电引弧触发反应；步骤4)、冶炼完成冷却拆炉，喷砂破碎处理得到成品率较高的FeV50合金成品。本发明冶炼过程平和稳定，无明显的喷溅现象、渣金分离清晰，V、C、Si、P、S、Al等元素均满足FeV50合金的A级品要求。

磷矿硝酸法生产工业级磷酸及循环再生利用的方法 1113

 0

本发明涉及冶金技术领域，具体涉及了一种磷矿硝酸法生产工业级磷酸及循环再生利用的方法，包括以下步骤：S1、将粉状的磷矿和硝酸溶液混合进行酸解，然后搅拌条件下保温，降温，得到酸解液；S2、将S1得到的酸解液进行脱氟处理，过滤得到脱氟渣氟硅酸钠和脱氟后液；S3、将S2中脱氟后液进行冷冻结晶，过滤得到含磷酸溶液及硝酸钙晶体；S4、将含磷酸溶液通过萃取与反萃工艺，得到高纯度磷酸溶液与萃余液；S5、将高纯度磷酸溶液通过蒸发浓缩；S6、将S3得到的硝酸钙晶体通过干燥、热分解得到氧化钙固体。本发明方法实现了硝酸的循环再生利用，同时得到工业级的磷酸，生产成本低、产品质量稳定，不产生新的固废，工艺环保经济。

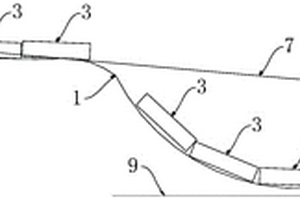

加热炉倒塌板坯拆除方法 842

 0

本发明公开了一种加热炉倒塌板坯拆除方法，涉及冶金领域，目的在于将倒塌板坯安全快速地拆除并运输至加热炉炉口。本发明的技术方案是：加热炉倒塌板坯拆除方法，水冷梁及其立柱烧损后弯曲变形，形成一个弧形曲面并垮塌于炉内，板坯垮塌在炉内地面和水冷梁上，拆除板坯时，首先制备运输小车并在炉内地面固定两条安装滑轨，滑轨与运输小车的车轮适配，然后逐一取出靠近炉口处弯曲变形的水冷梁上的板坯，最后逐一取出垮塌至炉内地面的板坯，从而完成垮塌板坯的拆除。本发明用于加热炉炉内板坯垮塌事故处理，具有方法可靠、作业安全、效率高的特点，有利于加热炉快速恢复生产。

半钢炼钢转炉炉后脱磷的方法 598

 0

本发明属于冶金技术领域，具体涉及一种半钢炼钢转炉炉后脱磷的方法。现有缺乏对半钢炼钢中后期的斡旋效应卷渣进行控制，降低磷含量的方法，本发明提供了一种半钢炼钢转炉炉后脱磷的方法，包括以下步骤：a、120t转炉冶炼，转炉兑入半钢后，开吹的同时向炉内加入活性石灰20～25kg/t钢，高镁石灰30～35kg及酸性复合造渣剂8～12kg/t钢；b、氧枪喷头距熔池金属液面基本枪位1.4～2m，吹炼枪位1.4m～1.8m，开吹枪位2m，拉碳枪位1.4m；c、吹炼结束后，出钢前向转炉加入轻烧白云石8～10kg/t钢和钢渣8～10kg/t钢；出钢过程采用红外下渣检测和滑板挡渣控制下渣量为1～6kg/t钢；出钢过程中向钢包中加入调渣剂2～5kg/t钢。本发明方法能显著降低回磷量，具有重要意义。

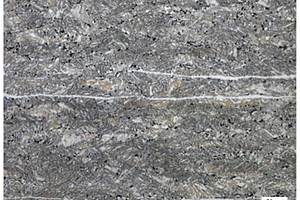

易切削不锈钢及其冶炼控制方法 1047

 0

本发明公开了一种切削不锈钢及其冶炼控制方法，属于冶金生产工艺技术领域。提供一种硫化物形态良好，加工性能优良的易切削不锈钢及其冶炼控制方法。所述的易切削不锈钢为包含有下述重量份组分的熔炼和硫化物变性处理连铸坯，C≤0.15％，Si≤1.0％，Mn≤1.25％，P≤0.06％，S≥0.15％，Cr＞12.0～14.0％，Ni≤0.60％，Mo≤0.60％，余量为Fe及不可避免的杂质，连铸坯中经变性处理后的硫化物形态以占比超过80％的Ⅰ类硫化物为主。所述的冶炼控制方法包括钢水的电炉熔炼、钢液的AOD冶炼、硫化物形态调整的LF熔炼以及钢坯的连铸几道工序，不锈钢钢水的电炉熔炼按C占0.08～0.15％，Si≤1.0％，Mn≤1.25％，P≤0.060％，S≥0.15％，Ni≤0.6％，Mo≤0.6％，Cr占12.0～14.0％，Si≤0.5％，Mn/S＝3.0～5.0，Al≤0.02％的含量进行控制。

转炉烟气干法除尘喷淋净化工艺 1025

 0

本发明公开了一种转炉烟气干法除尘喷淋净化工艺，涉及冶金领域，解决现有转炉烟气放散方式存在粉尘含量过高的问题。本发明采用的技术方案是：转炉烟气干法除尘喷淋净化工艺，转炉烟气经冷却降温、调质、粗除尘之后，通过静电除尘器进行精除尘，再对精除尘后的烟气通过喷淋装置进行喷淋；再对喷淋后的烟气进行水气分离；再对水气分离后的气体进行点火燃烧，最后进行外排。精除尘后的烟气通过喷淋，使静电除尘器内部爆燃、泄爆和检修期间造成的粉尘被充分捕集；对喷淋后的烟气进行水气分离，分离后的气体所含有粉尘量少，能确保炼钢转炉任何状态下干法除尘放散烟囱粉尘排放浓度均达到国家环境保护超低排放标准。本发明适用于炼钢转炉干法除尘。

百吨级单相电渣炉补缩工艺 1007

 0

本发明百吨级大型单相电渣炉补缩工艺，属于冶金制造领域，目的是缩小缩孔，提高钢锭成材率。补缩电极为圆台形状的锥形电极；补缩电极沿其轴向包括一端的上台面和另一端的下台面，所述下台面的直径与电渣重熔电极的直径相等，所述上台面的直径为电渣重熔电极直径的0.45‑0.55倍。本发明公开的百吨级大型单相电渣炉补缩工艺，通过补缩电极呈圆台形状，使得在补缩工程中，补缩电极的有效直径逐步缩小，可以逐步缩小金属熔池，从而达到有效的补缩，随着补缩电极直径的缩小，其热源面积逐渐缩小，能够保证补缩过程的稳定性。百吨级电渣锭的缩孔深度控制在200mm，缩孔直径控制在结晶器直径的0.2倍内。

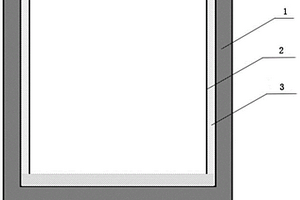

钒铝合金冶炼炉内衬材料和制作方法以及钒铝合金冶炼方法 604

 0

本发明涉及钒冶金技术领域，公开了一种钒铝合金冶炼炉内衬材料和钒铝合金冶炼炉制作方法以及钒铝合金冶炼方法。该内衬材料含有钒铝合金粉，所述钒铝合金粉的化学组成包括43～76重量％的V和24～57重量％的Al。在本发明中，将具有特定化学成分的钒铝合金粉作为内衬材料填充在镁砂打结炉或石墨坩埚冶炼炉的底部和四周，制作一种新的钒铝合金冶炼炉冶炼钒铝合金，可以避免冶炼过程中合金熔体与含O或C的炉体进行直接接触而引入杂质，同时在冷却过程中内衬材料可以通过自身吸收O和N阻止O和N向合金中扩散，可以有效降低合金中O和N的含量，提高钒铝合金的质量。

高端厨刀用复合板材及其制备方法 606

 0

本发明属于钢铁冶金技术领域，具体涉及高端厨刀用复合板材及其制备方法。本发明所解决的技术问题是提供高端厨刀用复合板材及其制备方法，所述复合板材包括外包套、第一外层、第二外层、第一内层和第二内层，第一外层、第二外层、第一内层和第二内层均设置在外包套中，第二内层设置在第一内层上，第一外层、第二外层分别设置在第一内层和第二内层的两侧；该复合钢板材备方法包括以下步骤：原料准备、组料与焊接、热等静压、加热、锻造开坯、加热及轧制、退火处理、热处理、精整。本发明所制备的复合板材具有高硬度、高耐磨性和高耐蚀性，且生产成本低、易规模化生产。

逆相变复合微合金化轻质高强钢及其生产方法 690

 0

本发明涉及一种逆相变复合微合金化轻质高强钢及其生产方法，属于冶金生产工艺技术领域。提供一种加工性能相对好的轻质高强钢及其生产方法。所述的轻质高强钢为一种包含有下述重量份组分的热轧钢板，所述的重量份组分为C：0.10％～0.28％，Si：0.15～0.50％，Mn：3.0％～4.2％，P≤0.020％，S≤0.010％，Als：2.7％～3.3％，Nb：0.010～0.10％、V：0.022～0.080％、Ti：0.01～0.08％，其余元素是Fe及不可避免的杂质；所述生产方法包括冶炼工序、热轧工序、逆相变退火几个步骤。

红外辐射涂料及其制备方法 674

 0

本发明公开了一种红外辐射涂料及其制备方法，属于红外节能材料领域。红外辐射涂料，其主要制备原料按质量百分比为高炉渣90‑95％、过渡金属氧化物A5‑10％；制备原料还包括过渡金属氧化物B和高温粘结剂，所述过渡金属氧化物B的质量为高炉渣和过渡金属氧化物A总质量的5‑10％，所述高温粘结剂的质量为高炉渣、过渡金属氧化物A和过渡金属氧化物B总质量的5‑10％。本发明制备的红外辐射涂料，高温粘结性较好，软化温度不低于1400℃，综合发射率不低于0.9，其低波段发射率(1‑5μm)不低于0.95，综合性能优异，本发明利用冶金固废为原料制备得到红外辐射涂料，生产成本低廉，可有效解决现有高温条件下红外辐射涂料辐射性能较差、使用成本较高的问题。

出炉热渣制备升级钛渣的方法 580

 0

本发明涉及一种出炉热渣制备升级钛渣的方法，属于钛渣冶炼及钛渣升级制备富钛料技术领域。本发明通过高压集束射流氧枪喷吹处于熔融态的出炉钛渣，使钛渣以小颗粒形式进入渣桶，然后再对出炉热渣氧化、还原处理，转变了传统钛渣的晶型结构，使难溶的黑钛石固溶体转变为易溶的钛铁矿相，经改性后钛渣可直接盐酸浸出，杂质浸出率高，可制备得到合格的沸腾氯化原料。该发明所采用的直接对出炉热渣氧化还原工艺，简化了工序，同时利用了热能及实现了煤气和烟气的循环利用，对钛冶金及深度利用领域起到了缩短工艺流程及节能降耗的有益效果，本发明工艺使升级钛渣的生产成本较现有工艺降低了35％～50％。

含V、Ni的铁路货车组合式制动梁用钢及其制造方法 689

 0

本发明涉及含V、Ni的铁路货车组合式制动梁用钢及其制造方法，属于钢铁冶金领域。本发明提供了含V、Ni的铁路货车组合式制动梁用钢，其化学成分按重量百分比计为：C：0.14％～0.18％、Si：0.25％～0.40％、Mn：1.35％～1.55％、Cr：0.20％～0.30％、V：0.10％～0.14％、Ni：0.20％～0.25％、Nb≤0.005％、N：0.0090％～0.0110％、P≤0.015％、S≤0.015％，其余为Fe和不可避免的杂质。上述钢材经920℃正火+480℃回火后，其屈服强度≥460MPa、Akv(‑40℃)≥27J，疲劳性能检验100万次无裂纹。

低推焦电流的捣固炼焦配合煤料 635

 0

本发明涉及低推焦电流的捣固炼焦配合煤料，属于钢铁冶金的焦化技术领域。本发明提供了炼焦的配合煤料，按重量百分比计，由焦煤35～45％，1/3焦煤30～50％和气煤5～15％组成，其中，焦煤、1/3焦煤的标准偏差均小于0.1，焦煤的单种煤炼焦CSR≥65％，1/3焦煤的单种煤炼焦CSR≥62％，气煤的单种煤炼焦CSR≥40％；且，所述配合煤料的质量指标满足：干燥无灰基挥发分Vdaf为28.5～31.5％，粘结指数G值为78～83，镜质组平均最大反射率为0.85～1.35，以及配合煤料的细度为88～91％。使用本发明配合煤料，能够达到焦炭CSR≥65％，最大启动推焦电流≤320A的生产要求。

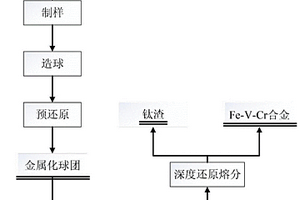

高铬型钒钛磁铁矿煤基预还原-电炉深度还原熔分制备Fe-V-Cr合金和钛渣的方法 589

 0

本发明公开了一种高铬型钒钛磁铁矿煤基预还原‑电炉深度还原熔分制备Fe‑V‑Cr合金和钛渣的方法，属于冶金技术领域。本发明为实现高铬型钒钛磁铁矿中铁、钒、钛、铬同时回收利用，提供了一种高铬型钒钛磁铁矿煤基预还原‑电炉深度还原熔分制备Fe‑V‑Cr合金和钛渣的方法。本发明先对高铬型钒钛磁铁矿进行预还原，通过控制还原剂用量、球团形态及预还原条件，改善了铁矿还原特性，获得金属化球团；再在深还原熔分过程中，金属Fe熔融后强化V和Cr的还原和捕集，实现Fe、V和Cr富集与Fe相中形成Fe‑V‑Cr合金，并分离钛渣实现了Fe、Ti、V和Cr全元素回收，提升了钛渣品质。

新型磁选机构 742

 0

本发明涉及适用于冶金、矿山、化工等行业经粉磨设备粉磨后磁性矿物的分选装置，尤其适用经高压辊磨机挤压后矿粉的磁选，具体是一种新型磁选机构，包括磁选皮带、输送皮带、磁系，输送皮带位于磁选皮带下方，磁系位于在磁选皮带内侧并覆盖输送皮带的输出端，磁系的磁场强度强弱交替变化使待选矿在磁力和重力作用下上反复起落。本发明能够提供一种结构简单、适应范围广、既能保证成品矿品位又能提高回收率的新型磁选机构，即能够通过使矿物反复起落的方式实现精矿和中矿的分选，有利于提高磁选的精度和成品矿品味。

细化铸件一次晶粒度的方法 895

 0

本发明涉及冶金领域，特别涉及一种细化铸件一次晶粒度的方法。该细化铸件一次晶粒度的方法，包括以下制备步骤：步骤1.给钢液中加入脱氧剂脱氧；步骤2.加入钢液总重量的0.2％-0.4％的稀土合金。本发明提供的方法能够在较低的成本下，有效地细化铸件的一次晶粒度，同时能够降低钢液中的硫对铸件的有害作用。

四辊破碎机复合辊皮及其制作工艺 944

 0

本发明公开的是冶金设备制造技术领域的一种四辊破碎机的复合辊皮及其制作工艺。该复合辊皮包括三层，由内向外依次为辊皮本体、过渡层和保护层，过渡层采用硬度在HRC30～40之间的焊丝堆焊而成，保护层采用硬度在HRC50～55之间的焊丝堆焊而成，最后再通过整体退火处理提高其硬度。本发明的有益效果是，通过在原有的辊皮外设置过渡层和保护层，保护层具有很高的硬度，耐磨、抗冲击性强，过渡层则能在辊皮本体与保护层之间形成良好的硬度过渡，使整个辊皮具有一定韧性。过渡层和保护层采用特定的工艺进行堆焊，使各堆焊层能有机的熔合在一起，整体结构稳定可靠，兼具高硬度和高韧性，大幅提高了辊皮的使用寿命，节约了成本。

用于粘性粉状物料的进料系统 694

 0

本发明公开了一种用于粘性粉状物料的进料系统，属于建材水泥、冶金矿山、化工等行业的粉磨技术领域。本发明的用于粘性粉状物料的进料系统，在高压辊磨机主机的上设有进料溜管，所述进料溜管的壁上内衬有超高分子量工程塑料板。本发明的用于粘性粉状物料的进料系统，从材料、结构、外部影响等多方面解决粘性粉状物料的粘附和结堵问题，保证高压辊磨机有连续、稳定、均匀、饱和的喂料，满足高压辊磨机良好工作的先决条件。

半钢冶炼去磷保碳的方法 1076

 0

本发明属于冶金技术领域，具体涉及一种半钢冶炼去磷保碳的方法。针对现有半钢冶炼终点钢水碳含量偏低，氧活度高，终渣TFe含量高等问题，本发明提供一种半钢冶炼去磷保碳的方法，步骤如下：a、转炉中加入高镁石灰、活性石灰，兑入半钢，再加入硅铁和复合造渣剂，调节碱度，加入炼钢污泥，顶吹氧气，在吹氧进度40～80％时，控制氧枪枪位在1.6～1.8m，吹氧进度为40～50％和60～70％时加入刚玉渣；b、吹氧进度80～100％时，调整氧枪供氧强度为2.5～3.0m3/t·min，待终点钢水碳含量为0.07～0.15％，温度为1600～1620℃时出钢。本发明通过对半钢进行热补偿，对炼钢转炉进行去磷保碳，提高终点钢水碳含量、降低终渣TFe含量，进而降低炼钢成本。

含V微合金建筑钢棒材及其LF炉生产方法 649

 0

本发明属于钢铁冶金领域，具体涉及一种含V微合金建筑钢棒材及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V微合金建筑钢棒材及其LF炉生产方法。该棒材的组成成分为：按重量百分比计，C：0.15％～0.30％、Si：0.30％～1.00％、Mn：0.60％～1.30％、N:0.0060％～0.0180％、P≤0.040％、S≤0.040％、V:0.010％～0.160％，余量为Fe和不可避免的杂质。其制备方法的关键在LF炉精炼后在钢包内喂入包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

用于烧结烟气脱硫废水的处理方法 686

 0

本发明公开了一种处理方法，尤其是公开了一种用于烧结烟气脱硫废水的处理方法，属于冶金与环保工艺技术领域。提供一种处理费用低，处理相对彻底的用于烧结烟气脱硫废水的处理方法。所述的处理方法以脱硫后产出并储存在储水箱中的废水为冷却介质，通过输水管道上设置的加压水泵加压后加入环冷机台车的热烧结矿床层中冷却烧结矿来处理脱硫后的废水，其中，在加入冷却废水后，环冷机开启的冷却风机减少的数量为0～2台。

小变形连铸管式结晶器 1097

 0

本发明属于冶金设备领域，具体公开了一种小变形连铸管式结晶器，旨在解决现有的连铸管式结晶器在使用过程中其铜管中部易产生较大变形的问题。该小变形连铸管式结晶器，包括铜管和水套；铜管呈矩形，且铜管上彼此相邻的侧面通过圆弧部平滑过渡连接；水套套设在铜管上，且水套与铜管之间形成有水缝；圆弧部上沿铜管高度方向的局部朝外凸起形成有凸棱，凸棱的厚度与水缝的宽度相一致，且凸棱的外表面为与水套的内表面相匹配的弧形面。通过在铜管的圆弧部外表面形成凸棱，一方面可以加强铜管的结构强度，另一方面凸棱能够与水套紧密配合在一起，因此可显著减小铜管中部的变形量，并提高所生产连铸坯的质量和该结晶器的使用寿命。
