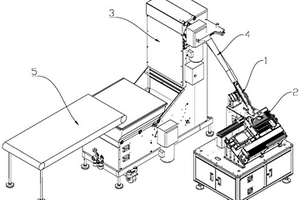

一种锂电池盖帽的全自动一体式组装机器人,包括基架、设置在的基架上的工作架、按组装工序依次分布设置在的工作架旁侧的多个功能机构、控制顺序执行的程序控制器,工作架包括多个工作单元,每个工作单元包括固定于基架上的工作台、位于工作台下方的输送机构,工作台上具有至少一条沿前后方向延伸的搬运通道,均匀分布设置在搬运通道上部的多个用于存放加工组件的工位槽,输送机构包括位于工作台下方的搬运架,用于控制搬运架上升、后移、下降、前移复位的搬运架驱动装置,搬运架上沿着对应的搬运通道方向分别向上均匀固定有多个搬料吸盘,当搬运架上升,搬料吸盘伸出相应的工位槽后便后移,到达下一个工位槽后便下降再前移复位。
本实用新型揭示了锂电池盖板全极耳装配结构,包括具有正负电极位置的两敞口的盖板、设于盖板底部的下绝缘垫、贯穿敞口挂接于下绝缘垫上的正负电极引脚、套设于正负电极引脚周向与下绝缘垫之间的密封圈、以及套设于正负电极引脚周向与密封圈贴合的上绝缘垫;盖板的敞口周向收口处理卡持上绝缘垫周向紧固。本实用新型实现了极耳装配准确,内阻稳定,无充放电发热问题。
本实用新型提供一种锂离子电池用正极材料气相掺杂的反应装置,包括中空的反应釜体,所述反应釜体上设有密封盖,所述密封盖上具有可供升降料槽通过的通道,且所述升降料槽的顶部盖板能够与所述通道密封盖合,密封盖合时升降料槽不与反应釜体的内壁接触;所述反应釜体的里层设置聚四氟乙烯内衬,外层为加热层;所述升降料槽还包括多孔陶瓷体,连接于盖板下方,所述多孔陶瓷体内还设有抽拉式料仓,抽拉式料仓通过开设于多孔陶瓷体侧壁上的开口进行横向抽拉。本实用新型能够高效地对正极材料进行气相掺杂。
本实用新型公开了一种锂电池隔膜纠偏装置,包括对称设置的两个可移动的安装座;两个安装座的顶部通过连杆机构相连;所述连杆机构的长度可调节;所述连杆机构的两端均设有纠偏机构;所述两个安装座上分别设有与两个纠偏机构对应的检测机构,并且位于用一侧的纠偏机构与检测机构之间电连接。本实用新型通过检测机构检测隔膜是否存在偏移,从而控制纠偏机构对隔膜进行纠偏,完全替代了人工纠偏,不仅提高了纠偏效率,而且避免了安全隐患,同时,可改变两个安装座之间距离,以适应不通风宽度的隔膜进行纠偏,适用性强。
本实用新型公开了一种用于磷酸铁锂电池的金属元素提炼生产线,涉及电池回收技术领域,包括外壳体,所述外壳体的内壁安装有挡板,且挡板的顶端贯穿有落液孔,所述挡板两侧的内部均开设有空腔,且挡板的上方设置有收集箱,所述收集箱底端的内部安装有滤板,所述外壳体内部的顶端中间位置处安装有暂存箱,且暂存箱的底端开设有多个漏液孔,所述暂存箱的底端安装有保护筒,所述外壳体内部一侧和暂存箱的一侧之间安装有发热管。本实用新型通过在外壳体内部进行加液、混合、搅拌、分离和烘干等工序,并通过将多个同类装置串联,来完成多类金属的提炼,能够有效简化操作员的操作流程。
本实用新型公开了一种用于废旧磷酸铁锂电池的智能拆解回收装置,涉及电池回收技术领域,包括外壳体,所述外壳体内部的底端安装有两个立板,且立板的一侧设置有液体收集箱,所述液体收集箱的上方设置有压板,所述压板底端的内部安装有粉末滤网,所述压板内部一侧的前后两端均通过转轴安装有压板,所述粉末收集箱一侧的前后两端均安装有安装盒,且安装盒的顶端均安装有第二伺服电机,所述第二伺服电机的输出端均安装有蜗杆。本实用新型通过将碎裂的外壳进行隔阻,并采用挤压的方式将粉末和废液分离,使得三者各自收集在不同的箱体内部,能够保证装置的分离程度。
本实用新型涉及一种锂离子电芯多模组的容量检测装置,包括:上位机控制系统、电池管理系统、充放电设备、电池组、电池模组;所述上位机控制系统与电池管理系统通过通讯线连接,所述电池管理系统和电池组通过采样线工装连接,所述电池管理系统和充放电设备通过采样线工装连接,所述电池组和充放电设备通过高压电缆进行连接,所述电池模组通过高压电缆串联组成电池组。本实用新型通过同一套系统多个模组的高压串联,每个电池模组上面通过采样线将数据传输给电池管理系统,获取每个电池模组的电池电压以及电芯温度,从而增快产品检验周期,延长使用寿命,同时也减少了人力成本。
本实用新型公开了一种耐腐蚀锂离子电池铝塑复合膜生产用复合装置,包括底板,底板的顶部四角均固定连接有支撑板,其中一端支撑板的内部中间均固定连接有一号电动伸缩杆,支撑板相对的一端之间均滑动连接有切刀,底板的一端两侧均固定连接有电机,本实用新型具有以下优点:通过一号电动伸缩杆控制压板升降,配合刮板便于对复合膜进行清理,提升加工效果;通过滑动连接在固定块之间的刮板,便于对刮板进行更换以及数量调节,便于调节清理;通过二号电动伸缩杆控制切刀升降,便于对溢出的边角进行及时切割,提升加工效果,以及后续加工效率和劳动强度;通过电机控制转动框转动,便于及时对切割的碎料进行收集、清理,避免影响后续加工效果。
一种锂电池铝塑复合膜生产存放设备,包括存放盒,存放盒的内部滑动有盖板,盖板的一侧开设有通槽,通槽的内部转动连接有出料辊,出料辊的两侧相对固定连接有肝吸盘,存放盒的底部四角固定连接有四个限位杆,盖板的四角分别与四个限位杆插接,盖板的底部且位于复合膜的上方设有若干撑块,撑块的底部转动连接有滚球,滚球底部与出料辊的底部处于同一水平面上,本实用新型具有以下优点:本存放装置将复合膜存放在内部,避免车间内的灰尘落在膜上,提高电池生产的质量;存放盒的盖板设有出料辊,通过吸盘的吸附将顶层的复合膜取出,在取出复合膜时无需开启存放盒,避免灰尘进入的同时又无需开启存放盒取货。
本实用新型属于两轮车电机领域,具体的说是适用锂电两轮车的电机装置,包括花鼓;所述花鼓外壁设置有支架组件,所述支架组件顶端设置有卡位组件;所述支架组件包括支架本体,所述支架本体顶端固接有卡扣;通过在花鼓顶端设置支架本体和卡扣,可使卡扣扣进滑槽内设置的扣槽,通过设置拉杆,可在拉杆转动时带动滑动环转动,使卡位块移动,并将卡扣紧紧抵进扣槽内,使卡扣与扣槽连接稳固,通过设置合页,可将扣板翻转扣在拉杆上,从而将拉杆的位置固定,在需要解除固定时,将扣板通过合页翻转开,并拉动拉杆,使卡位块从卡扣一侧移开,将卡扣从扣槽中取出,从而将装有电机的花鼓与轮毂分离开,解决了电机和轮毂不方便拆装的问题。
本实用新型涉及充电器技术领域,具体为一种带散热机构的内置式锂电池充电器,包括充电器主体和伸缩杆,所述充电器主体的左侧内部固定安装有限位框,且限位框的内部固定安装有导热板,所述充电器主体的两侧表面对称固定安装有限位杆,该装置通过设置有导热板与风扇,当充电器主体在工作中产生热量时,通过导热板可以将热量进行导出,从而可以使充电器主体内部的热量进行散发,当充电器主体在长时间工作中产生较高的温度时,通过电机可以带动风扇转动,从而可以使冷却风吹入充电器主体的内部,并通过与导热板的配合,可以快速的将充电器主体内部的高温进行降低,从而可以防止充电器主体内部温度过高,影响充电器主体的使用寿命。
本实用新型涉及气力输送装置,具体涉及一种锂电池气力输送用放空口,包括过滤器、手动蝶阀、气动蝶阀、进口直管、连接直管、出口直管和若干个第一法兰;过滤器的出口端与进口直管通过卡箍连接;沿气流的流动方向,进口直管、气动蝶阀、连接直管、手动蝶阀和出口直管之间分别通过第一法兰依次连通。本实用新型通过设置气动蝶阀和手动蝶阀,气动蝶阀作为闸阀,手动蝶阀作为节流阀,一方面手动蝶阀可以起到调节气体排放量的作用,实现了对料仓内的气体排放的可调节性;另一方面当其中一个蝶阀在维护过程中,另一个蝶阀可以设置为闭合状态,从而起到密封料仓的作用。
本实用新型公开了一种锂电池生产原料预处理筛选装置,包括底板,所述底板的上表面固定连接有粗料箱,粗料箱的一侧外壁固定连接有固定架,固定架的顶端固定连接有电机,电机输出轴的一端穿过粗料箱并固定连接有螺杆,且螺杆与粗料箱转动连接,所述粗料箱的两侧内壁均开设有滑槽,滑槽内活动连接有滑块,滑块的一侧固定连接有滑动框,且滑动框穿过螺杆并与螺杆螺纹连接。本实用新型不仅能够通过破碎头和拍打球的配合使用,将较大颗粒的原料转换成较小颗粒的原料,提高了原料的筛选效果,而且能够通过凸轮和连接架的配合使用,避免过滤板发生堵塞,提高了装置的使用效果,还能够通过细料箱方便工作人员对其收集,提高了装置的便捷性。
一种快速受热式锂电池负极材料加热器,包括支撑底脚、受热罐体、转动分散机构、气流导入机构、导气管;本实用新型通过驱动电机带动旋转轴进行转动,通过旋转轴带动轴心连杆转动,轴心连杆带动旋转筒和分散柱旋转,通过分散柱对受热罐体内部的负极材料进行分散拨动,同时通过导气管通入热气流,热气流从旋转筒的内部向外排出,使得热气流进行旋转动态分散排出,极大的提高了热气流与负极材料的接触,提高受热效率。
本实用新型公开了一种应用于高功率锂电池组极耳整平组件,整平机构包括辊压座和辊压座上安装的上下等间距分布的若干组辊压轮组件,辊压轮组件包括插入至辊压座表面的第一卡接槽中的第一卡接座、插入至第一卡接座前端的第二卡接槽中的第二卡接座以及第二卡接座前端通过销轴活动连接的辊压轮;第二卡接座后端的弹簧固定座的前端连接有左右两组弹簧,弹簧前端连接于第二卡接座后端的空腔中。本实用新型通过移动机构驱动整平机构调整位置,便于整平机构的辊压轮对极耳进行辊压;整平机构为快拆组件,根据不同产品型号快换整平机构;在辊压轮开始与极耳接触时,在弹簧的缓冲作用下,可避免辊压轮撞击极耳造成极耳损坏。
本实用新型属于太阳能路灯技术领域,且公开了一种多功能锂电池太阳能路灯,解决了功能单一,只是单单固定在地面上,长时间的暴露,容易造成LED灯管老化的问题;其包括外壳,所述外壳中部外侧嵌有播放器,所述外壳内部安装有电动推杆,所述电动推杆顶端通过移动板安装有LED灯管,所述LED灯管顶端固定有顶罩;有益效果是,通过电动推杆的伸缩,以便于带动LED灯管在外壳上下移动,方便LED灯管不使用时,减少在外的暴露时间,减少老化时间,增加使用寿命,通过播放器的使用,以便于进行游客语音提醒,增加辅助功能;LED灯管不使用时,LED灯管移动到外壳内部,减小不使用时的空间,增加空间利用率。
本实用新型提供一种锂电池隔膜的分切装置,包括上刀轴、下刀轴组件、及相互配合以分切隔膜的上切刀和下切刀,上切刀设置于上刀轴上,下切刀设置于下刀轴组件上,上刀轴和下刀轴组件能够相对移动以调节上切刀的刀刃和下切刀的刀刃的间距,分切装置具有调刀状态和工作状态,分切装置还包括调节组件;调节组件可拆卸地连接于上刀轴上,分切装置在调刀状态时调节组件连接于上刀轴上,分切装置在工作状态时调节组件脱离上刀轴,在调刀过程中,调节组件具有至少一个抵在下刀轴组件上的位置。本实用新型能够有效缓解毛边现象及切不断或跳刀现象,简单有效,减少调刀时间,保证产品质量,提高产能。
本实用新型公开了一种锂电钻用便携拆卸的支撑底座,包括底座体和定位滑槽,所述底座体的上表面左侧开设有定位卡槽,且定位卡槽的内部设置有支撑杆,所述定位滑槽开设于支撑杆的内部,且定位滑槽的内部设置有调节弹簧,所述调节弹簧的下端固定有连接杆,且连接杆的外侧设置有固定架,所述固定架的内部右侧设置有定位凹槽,且定位凹槽的外侧设置有调节螺杆。通过设置的定位卡槽能够对支撑杆进行限位,避免使用时支撑杆出现偏移而影响其后续使用,并且设置的定位螺栓能够进一步对支撑杆进行限位,从而可以方便后续对其拆卸及携带,通过设置的定位滑槽能够使得连接杆可以滑动,而且设置的连接杆与固定架活动连接,可以方便后续对其拆卸。

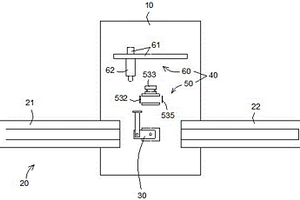

本实用新型涉及一种供料装置,包括输送机构、振动机构、视觉定位机构及抓取机构。多种不同规格的物料可由输送机构输送至振动机构的振动板上,随着振动板振动,其表面的物料将散开。如此,将方便视觉定位机构对振动板上的每个物料进行扫描。待视觉定位机构获得物料的位置信息及规格信息后,抓取机构便可将振动板表面预设规格的物料转移至缓存区域,从而将所需规格的物料从所有物料中分拣出来。在不同的工况需求下,抓取机构可抓取并转移不同规格的物料。因此,上述供料装置能够运输及分拣多种规格的物料。此外,本实用新型还提供一种锂电池生产设备。
本实用新型公开了一种锂电池电芯叠片机,包括底座、左压片机构、右压片机构和电芯升降机构,电芯升降机构装连在底座的中部,左压片机构和右压片机构分别装连在底座的左右两侧,左压片机构包括左压片块、左压片支架、左垂直气缸和左水平气缸,左压片块位于左压片支架之上,左压片支架与底座滑移配合,左水平气缸的一端与底座连接,另一端与左压片支架连接,左垂直气缸的一端与左压片支架连接,另一端与左压片块连接;右压片机构包括右压片块、右压片支架、右垂直气缸和右水平气缸,右压片块位于右压片支架之上,右压片支架与底座滑移配合,右水平气缸的一端与底座连接,另一端与右压片支架连接。本实用新型能提高工作效率和提高叠片质量。
本实用新型公开了一种用于锂离子电池正极材料的膜集成浓缩纯化脱盐装置,其包含原料罐、循环罐、供料泵、膜系统、CIP清洗系统、洗涤水罐、纯化料转移泵、干燥设备、反冲设备,膜系统包括膜主体设备、预处理器、循环泵、渗透液分级接口及控制系统,CIP清洗系统包含CIP清洗罐、加再生药剂装置和控制系统,洗涤水罐包括罐体和控制系统,反冲设备包括管道、泵及控制系统;原料罐与循环罐连接,循环罐与供料泵、膜系统、CIP清洗系统、洗涤水罐以及纯化料转移泵连接,供料泵与膜系统以及CIP清洗系统连接,洗涤水罐与反冲设备连接,纯化料转移泵与干燥设备连接。
本实用新型公开了一种锂电池用导电塑料垫片,包括一导电本体,导电本体中间设有通孔,其特征在于:还包括一圆环垫片,该圆环垫片的内径与所述导电本体的外径相匹配,所述导电本体嵌于所述圆环垫片内。本实用新型通过在导电本体外套设圆环垫片,圆环垫片由柔韧性好、强度高的PP、PE混合材料构成,解决了导电本体在使用过程中易开裂的问题,延长使用寿命,提高使用安全性。
一种锂离子电池加压装置,包括:底板、固定框架、压板及铰链装置,该固定框架与该底板的相对位置固定,该压板通过该铰链装置与该固定框架连接,该铰链装置使该压板与该底板间隔设置,该压板与该底板之间具有一容置空间用于容纳电池单体;该铰链装置包括一由第一铰链臂、第二铰链臂、第一销轴、第二销轴、第三销轴及手柄组成的死点机构,其中该第一铰链臂通过一铰链座与该固定框架连接,该第二铰链臂与该压板连接,当该第一铰链臂和第二铰链臂在该手柄的带动下达到死点位置时,放置在该压板及该底板之间的电池单体被压紧。
本实用新型提供一种锂电极片辊压持续擦辊装置,包括机架以及设置在该机架上的擦辊机构、喷淋机构和烘干机构,所述擦辊机构包括传动机构以及通过该传动机构驱动的擦辊头,该擦辊头与辊压面相切。采用本实用新型在辊轮转动的过程中,喷淋装置向辊轮辊压面喷出雾状喷淋液,将较小的粉尘捕获,在擦辊头的作用下,清理效果明显,并通过烘干机构将喷淋液及时吹干,防止对极片造成污染,达到自动清洁辊轮的目的。
本实用新型涉及一种提高锂电池正极材料产能的碎解设备,包括:控制模块、顶升装置、碎解装置;所述控制模块适于控制顶升装置将钵体从输送线顶至碎解工位后,再控制碎解装置中的切刀组件从上方插入钵体中对粉料进行碎解;以及当粉料碎解后,所述控制模块控制顶升装置下降,即将钵体降至输送线;本实用新型的碎解设备能够将钵体内结块的粉料进行快速、有效的碎解,并且在碎解过程中,由于切刀组件下方设置的卸料机构,使切刀不易粘料;本碎解设备能够直接安装在钵体的输送线上,碎解时,将钵体顶至碎解工位,碎解完毕后,将钵体回复至输送线,实现自动化操作。
本实用新型涉及一种锂电池组电极连接板结构,包括铝基板,所述铝基板上冲压有多个规则排布的通孔,所述铝基板的单面或双面靠近所述通孔固定条复有多组电极连接条,所述电极连接条具有对应设置在所述通孔内的镍连接端。通过直接采用铝基板与电极连接条复合连接的方式,从而无需焊接加工即可完成,避免了传统生产过程中需要采用两次焊接,从而降低了生产成本,提高了加工效率。
本实用新型公开了一种锂电池托盘叠放装置,包括第一传送带,第二传送带,托盘,机架,位置传感器,托盘叠放机构,生产线机架,托盘升降机构,安装在挡板上的第一压力传感器,以及安装在机架上的计数器;托盘升降机构包括气缸,固定在气缸上的第三传送带,安装在第三传送带上的第二压力传感器,气缸安装在生产线机架上;第一、二传送带分别设于托盘升降机构左、右两侧,托盘放置在第二传送带上;机架设于托盘升降机构上方,机架上安装有挡板,挡板与托盘在第二传送带上的移动方向垂直;位置感应器和托盘叠放机构安装在机架上。本实用新型整个流水线采用自动控制方式,有效地避免了人工叠放所产生的各种弊端,且生产节拍高,制造成本低,不易损坏。
本实用新型为圆形动力锂电池防爆安全结构,包括盖板以及开设于所述盖板一侧防爆孔,所述防爆孔中部设置有防爆薄膜,且所述防爆孔上端设置有台阶,所述盖板、所述防爆孔、所述防爆薄膜和台阶为通过一体冲压成型获得,所述台阶上贴设有保护膜,且所述防爆薄膜上设置有一圈薄弱区域。本实用新型结构简单,解决了以往防爆阀与盖板漏气、甚至是防爆罩变形的问题,防爆结构的整体密封性好,不会出现漏液现象,电池的防爆性能安全稳定,提高了电池的安全性和可靠性,同时节约了阀体加工、焊接及焊缝密封性检测等工序,简化了工艺流程,且成本低,大大降低电池爆炸事件发生。
本实用新型提供的生产锂电池负极材料的串接石墨化炉,其特征在于,包括:炉墙、炉体及炉体两端的正、负导电电极,所述炉体底部设置有一组插槽,插槽内插接固定有加强隔板,所述加强隔板剖面为I型,两端分别对称设置有一对沟槽,加强隔板与若干插板通过沟槽咬合衔接形成坩埚,相邻的坩埚之间共有加强隔板作为坩埚侧壁,所述坩埚还包括坩埚底板及坩埚盖板。所述石墨化炉增加了石墨坩埚容器的利用效率,通过加强隔板与插板通过沟槽咬合衔接形成坩埚,提供了多处支撑点和缓冲尺度,提高坩埚的机械性能,同时,可拆卸结构使得单块插板或加强隔板损坏后可替换,降低生产成本,提高企业经济效益。
