四川攀枝花有色金属电冶金技术理论与应用

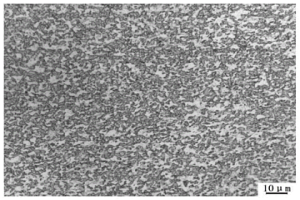

高成型性能高强度热镀锌双相钢及其生产方法 827

 0

本发明涉及高成型性能高强度热镀锌双相钢及其生产方法，属于双相钢冶金技术领域。本发明提供的热镀锌双相钢化学成分包括C：0.05～0.10％，Si：0.20～0.50％，Mn：1.50～2.50％，Cr：0.40～1.00％，Mo：0.10～0.50％，Al：0.02～0.06％，Nb：0.010～0.050％，V：0.04～0.10％，P≤0.015％，S≤0.005％，N≤0.006％，制备方法包括冶炼、热轧、酸轧、热镀锌退火工序，热镀锌退火采用预氧化还原工艺。本发明制备的热镀锌双相钢成形性能、焊接性能和镀锌性能优良，达到高强度高延伸的要求。

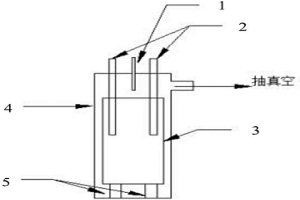

用于海绵钛“I”型蒸馏炉生产过程通道的疏堵方法 1046

 0

本发明公开了一种疏堵方法，尤其是公开了一种用于海绵钛“I”型蒸馏炉生产过程通道的疏堵方法，属于冶金生产设备维修维护工艺技术领域。提供一种不需停炉既可解决馏通道堵塞问题的用于海绵钛“I”型蒸馏炉生产过程通道的疏堵方法。所述的疏堵方法通过在通道两端的上下还原罐内分别形成不同的压力构成通道上下两端不低于45KPa的压力差，使附着在通道内侧的堵塞通道的附着物在所述压力差的作用下逐渐清理并输出该通道完成所述通道的疏堵工作。

回收高炉瓦斯泥中锌的方法 888

 0

本发明公开了一种回收高炉瓦斯泥中锌的方法，属于冶金固废处理技术领域。本发明为解决现有技术难以直接从高炉瓦斯泥中回收锌的技术问题，提供了一种回收高炉瓦斯泥中锌的方法，其包括：利用气力输送设备将高炉瓦斯泥流态化，并将流态化的高炉瓦斯泥气固流体输送入气固分离旋流器中，通过控制空气流量和固体含量，将瓦斯泥中的轻相和重相分离，回收瓦斯泥中的轻相，得富锌料。本发明方法可有效地回收瓦斯泥中的锌，所得富锌料的锌品位远高于原高炉瓦斯泥，可用于进一步提锌，回收锌后瓦斯泥可返回高炉冶炼系统再利用，从而合理且充分地利用瓦斯泥里的有价成分，降低高炉炼铁的锌负荷，且整个处理过程基本无三废排放。

钙化提钒尾渣回收提钒的方法 927

 0

本发明公开了一种钙化提钒尾渣回收提钒的方法，属于冶金技术领域。本发明为了解决目前经过一次钙化焙烧提钒残留的尾渣提钒难度大、提钒浸出率低、资源浪费严重的技术问题，提供了一种钙化提钒尾渣回收提钒的方法：将钙化提钒尾渣的水分控制在30～35wt％，烘干、粉碎后，得物料A；向物料A中补充石灰石，控制体系钙钒比为0.3～0.8，混合均匀，经焙烧、冷却，得焙烧料；将焙烧料研磨后，采用硫酸溶液进行浸出，得提钒溶液和提钒渣。本发明通过对一次钙化焙烧提钒尾渣进行二次焙烧、浸出，进一步提取尾渣中含钒成分，实现钒渣中钒的充分回收利用，转浸率可达60％以上，避免资源浪费。该方法使用简单易行具有广泛推广的价值。

含V、Nb、Ti微合金建筑钢棒材及其生产方法 699

 0

本发明属于钢铁冶金领域，具体涉及一种含V、Nb、Ti微合金建筑钢棒材及其生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V、Nb、Ti微合金建筑钢棒材及其生产方法。该棒材的组成成分为：按重量百分比计，C：0.15％～0.30％、Si：0.30％～1.00％、Mn：0.60％～1.30％、N:0.0060％～0.0180％、P≤0.040％、S≤0.040％、V:0.010％～0.080％、Nb:0.010％～0.030％、Ti:0.010％～0.030％，余量为Fe和不可避免的杂质。其制备方法的关键在于在炉后小平台喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

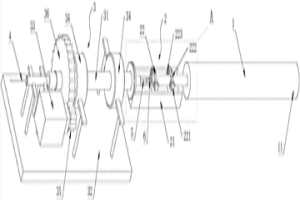

旋转脱硫喷枪连接结构 1082

 0

本发明公开了一种旋转脱硫喷枪连接结构，涉及冶金生产设备设计制造技术领域，解决现有的旋转脱硫喷枪装置不便于更换喷枪的问题。本发明采用的技术方案是：旋转脱硫喷枪连接结构，包括喷枪、夹持机构和旋转部件，旋转部件包括旋转轴，旋转轴内设置输送管，旋转轴的一端设置法兰并与夹持机构的夹持底座连接固定，夹持底座内部设置至少两个夹持器，喷枪的入口段通过夹持器固定于夹持底座上，通过夹持方式实现脱硫枪的快速拆卸、安装。喷枪的喷出端成对设置喷口，平衡喷射反作用力。输送管通过金属软管与旋转密封接头、喷枪连接，通过柔性连接，保证连接的稳固，避免牵拉导致浓相输送的载有脱硫剂的高速气体在旋转连接处漏气，有利于维持脱硫效率。

30CrMo圆管坯钢铸坯的中心疏松控制方法 1095

 0

本发明涉及钢铁冶金领域，尤其是一种30CrMo圆管坯钢铸坯的中心疏松控制方法。所要解决的技术问题是提供一种让中心疏松控制得到有效改善的30CrMo圆管坯钢铸坯的中心疏松控制方法，包括如下步骤：a、首先为转炉冶炼工艺；b、其次为LF炉精炼钢水工艺；c、其次为RH精炼工艺；d、最后为连铸钢水工艺，其中：结晶器电磁搅拌参数为搅拌电流350～400A、2～4Hz；凝固末端电磁搅拌参数为搅拌电流200～300A、频率6.0～8.0Hz；过热度控制范围为15～30℃；生产组织炉机匹配需求的拉速范围为0.75～1.00m/min；二冷比水量控制在0.21～0.29/kg钢。本发明尤其适用于生产φ350mm断面的30CrMo圆管坯以及钢铸坯。

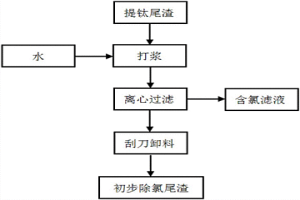

提钛尾渣的初步除氯方法 1061

 0

本发明涉及冶金工程、固废处理工艺领域，公开了一种提钛尾渣的初步除氯方法。本发明提供的提钛尾渣的初步除氯方法，所述提钛尾渣中含有氯离子，该方法包括如下工序，1)将提钛尾渣与水混合得到浆料，相对于1重量份所述提钛尾渣，水的用量为4重量份以上；2)将浆料送入滚筒式卸料离心机进行离心过滤，所述离心过滤的条件包括：离心的速度为1200‑1800转/分，过滤的筛网目数为250‑500目。通过本发明的方法，达到可以快速有效的对氯化法提钛尾渣进行初步除氯，为提钛尾渣的后续深度除氯做准备；实现尾渣初步除氯的连续性和快速性；降低深度除氯时尾渣中的含水量，减少后续煅烧深度除氯时的能源消耗。

真空减压碳化还原含钛高炉渣提钛的方法 795

 0

本发明公开了一种真空减压碳化还原含钛高炉渣提钛的方法，属于含钛高炉渣综合利用与钛提取冶炼领域。本发明所要解决的技术问题是提供一种高效率、低能耗、低成本的含钛高炉渣提钛的方法。将固态含钛高炉渣、焦粉和煤粉混合均匀，造球、烘干得物料a；将液态含钛高炉渣、焦粉和煤粉混合均匀，得物料b；将物料a、物料b放入真空还原反应装置中，进行真空减压碳化还原冶金反应；将反应产物冷却、破碎、球磨、磁选，得到碳化钛精矿产物。本发明方法采用真空减压碳化还原反应对含钛高炉渣进行提钛，显著降低了还原温度，从而极大降低能源消耗，可实现经济提钛，钛回收率达55～85％，极大地减少了含钛高炉渣钛资源的浪费。

含V微合金建筑钢盘条及其LF炉生产方法 1020

 0

本发明属于钢铁冶金领域，具体涉及一种含V微合金建筑钢盘条及其LF炉生产方法。针对现有制备含氮合金钢所选用氮化钒合金氮含量低、种类少等问题，本发明提供了一种含V微合金建筑钢盘条及其LF炉生产方法。该盘条的组成成分为：按重量百分比计，C：0.15～0.30％、Si：0.30～1.00％、Mn：0.60～1.30％、N：0.0060～0.0180％、P≤0.040％、S≤0.040％、V：0.010～0.160％，余量为Fe和不可避免的杂质。其制备方法的关键在于在LF炉中喂入含N包芯线，调整N到适宜的水平。本发明方法操作简单，氮收得率高且稳定，还能有效的降低生产成本，值得推广使用。

转炉采用刚玉渣进行双渣法冶炼的方法 1134

 0

本发明属于钢铁冶金技术领域，特别涉及转炉采用刚玉渣进行双渣法冶炼的方法。本发明要解决的技术问题是传统双渣法造渣过程存在的前期渣泡沫化严重、倒渣困难、渣中带铁量大等。为解决上述技术问题本发明提供了一种转炉采用刚玉渣进行双渣法冶炼的方法：在冶炼前期向炉内加入刚玉渣进行造渣，从而达到促进化渣和脱磷、降低初期渣中的FeO含量、减轻炉渣泡沫化的目的，使得在双渣法在冶炼中前期就能快速倒出足量的炉渣，同时将前期加入的Al2O3随炉渣倒出，有效控制了因渣中Al2O3含量增加而造成炉渣熔点低、溅渣效果差的问题。

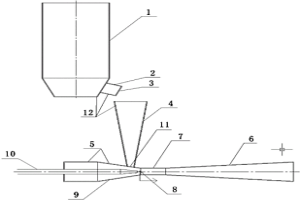

熔融炉渣快速粒化及固化装置 1090

 0

本发明公开了一种熔融炉渣粒化及固化装置，涉及钢铁冶金炉渣处理领域，提供一种炉渣粒化效果好，利于炉渣粒收集的熔融炉渣粒化及固化装置。熔融炉渣粒化及固化装置包括熔融炉渣罐、熔融炉渣流道和高压空气喷嘴；熔融炉渣流道倾斜设置，较高一端与熔融炉渣罐底部连接，较低一端为炉渣出口；高压空气喷嘴位置与炉渣出口位置对应；熔融炉渣粒化及固化装置还包括形状为空心锥形的喷射器，喷射器包括喷射器裙部和位于喷射器裙部端部的喷口，喷射器裙部包覆炉渣出口和高压空气喷嘴，喷口设置于高压空气喷嘴喷气方向的前部。本发明可用于熔融炉渣粒化及固化，以利于熔融炉渣快速粒化及固化形成水泥原料等和回收炉渣显热。

氮化钒的制备方法 711

 0

本发明涉及氮化钒的制备方法，属于有色金属冶炼技术领域。本发明解决的技术问题是提供氮化钒的制备方法。该方法将钒氧化物和碳质还原剂混合作为阳极，碳钢棒为阴极，在含低价氯化钒的碱金属/碱土金属氯化物熔盐体系中实施电解，并在阴极下方通入氮气，阴极析出的钒金属与氮气反应生成氮化钒。本发明氮化钒的制备方法，通过电解方法获得氮化钒，可有效降低氮化制备的温度，降低生产成本，同时由于电解的精炼及保护作用使得其产品质量较好，氧和碳等杂质元素含量较低，此外，还能通过控制电流密度等参数调节产品粒径，其产品粒径可控，适合做粉末冶金添加剂，具备较强应用前景。

酸性铵盐沉钒废水资源化利用方法 625

 0

本发明涉及酸性铵盐沉钒废水资源化利用方法，属于冶金领域。本发明解决的技术问题是提供酸性铵盐沉钒废水资源化利用方法。本发明酸性铵盐沉钒废水资源化利用方法，包括如下步骤：a、将部分酸性铵盐沉钒废水经提钒尾渣砂滤后，得滤液A；将其余的酸性铵盐沉钒废水经加热蒸发浓缩处理，产生的蒸汽冷却后，得冷凝水；b、将滤液A与冷凝水混合，得混合液，并将混合液返回提钒工序。与现行废水处理工艺相比，本发明方法不仅减少了废水的产生量，降低了废水处理费用，而且回收了废水中的细颗粒APV，提高了系统收率。

以钛白废酸处理钛精矿制备富钛料的方法 667

 0

本发明属于冶金领域，具体涉及一种以钛白废酸为原料处理钛精矿制备富钛料的方法。本发明要解决的技术问题是提供一种以钛白废酸处理钛精矿制备富钛料的方法。该方法包括以下步骤：A、球磨与配料；B、煅烧反应；C、冷却；D、酸浸；E、过滤分离得到富钛料。本发明方法工艺流程简单搞笑只需要煅烧和废硫酸浸出两个主要反应步骤即可变废为宝，并得到较高品位的富钛料，具有很好的大规模推广利用前景。

宇航级钒铝合金及其制备方法 1003

 0

本发明属于冶金领域，具体涉及一种宇航级钒铝合金及其制备方法。本发明所要解决的技术问题是提供一种宇航级钒铝合金的制备方法，包括以下步骤：AlV85与金属铝在真空条件下熔融冶炼制备得到AlV65；其中，AlV85与金属铝重量比为2.41～4.67︰1；控制真空度为5～9Pa；控制熔融开始到合金出炉的时间为40～45min；控制合金出炉时的过热度为41～50℃。该方法操作简单，所得钒铝合金能够满足宇航级钒铝合金的要求。

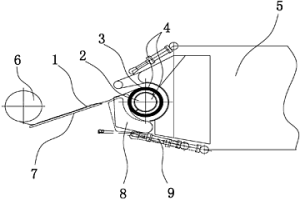

控制平整带钢卷取折印缺陷的卷取方法 1065

 0

本发明公开了一种控制平整带钢卷取折印缺陷的卷取方法,属于冶金生产技术领域。提供一种可以有效的降低平整机在卷取带钢的过程中形成折印缺陷的控制平整带钢卷取折印缺陷的卷取方法。所述卷取方法包括以下步骤,首先在卷取机卷筒本体的外表面上,安装弹性缓冲层构成卷取机卷筒;然后将该卷取机卷筒安装到卷取机上;接着启动皮带助卷器,使卷取机卷筒进入皮带助卷器内,在这同时,启动张力辊组,将带钢输送到卷取机卷筒的外表面处,并在皮带助卷器的协助下卷取到卷取机卷筒的外表面上;当带钢在卷取机卷筒的外表面上卷取到不低于三层后,再次启动皮带助卷器,使卷取机卷筒移出皮带助组器,完成对带钢的起卷过程,之后进入带钢中间过程的卷取。

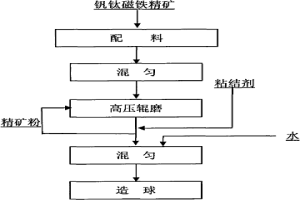

钒钛磁铁精矿的球团生产方法 879

 0

一种钒钛磁铁精矿的球团生产方法，包括以下步骤：(1)使用高压辊磨机对钒钛磁铁精矿进行辊磨，以得到钒钛磁铁精矿粉；(2)在所述钒钛磁铁精矿粉中添加水和粘结剂并得到混合均匀的物料；(3)使用造球机对所述物料进行造球。使用该方法生产球团矿，能在同时保证生球落下强度、生球抗压强度、生球爆裂温度、干燥球抗压强度、焙烧球抗压强度等冶金性能基本满足生产需要的前提下，提高了钒钛磁铁精矿的成球率，降低了膨润土添加量，提高了入炉铁品位。

低氧类高碳铬轴承钢的转炉生产方法 1068

 0

本发明公开了在冶金行业转炉冶炼低氧轴承钢的过程中一种低氧类高碳铬轴承钢的转炉生产方法，能够有效控制低氧类高碳铬轴承钢中点状夹杂物的生成，其步骤为：将原料依次通过转炉冶炼、LF炉精炼、VD或RH真空装置脱氧处理和模铸或连铸成型，其中在转炉冶炼完高碳铬轴承钢水后的出钢过程中，加入第一批渣料，控制钢包渣的CaO/SiO2重量比值在3.5～4.5范围内；当钢包到LF炉精炼工位后不用拔渣处理，直接加入第二批渣料，控制钢包渣的CaO/SiO2重量比值在2.2～3.2范围内。这种低氧类高碳铬轴承钢的转炉生产方法不采取拔渣操作，即可生产高碳铬轴承钢，有效控制了高碳铬轴承钢点状夹杂物的生成。

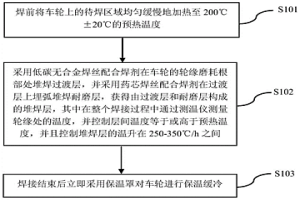

铁路辗钢车轮的表面耐磨堆焊的方法 868

 0

本发明涉及一种铁路辗钢车轮的表面耐磨堆焊的方法，步骤如下：1)焊前将车轮上的待焊区域加热至200℃±20℃的预热温度；2)采用低碳无合金焊丝配合焊剂在轮缘磨耗根部处堆焊过渡层，并采用药芯焊丝配合焊剂在过渡层上埋弧堆焊耐磨层，获得堆焊层，其中在整个焊接过程中通过测温仪测量轮缘处的温度，并控制层间温度等于或高于预热温度，并且控制堆焊层的温升在250‑350℃/h之间；3)焊接结束后立即采用保温罩进行保温缓冷。本发明采用焊前预热和堆焊过渡层双工艺措施，能够显著降低堆焊层裂纹倾向，能够有效提升辗钢车轮堆焊后的耐磨性能，彻底解决铁路冶金车辆轮缘磨耗堆焊修复使用周期缩短的问题。

合金包芯线及其制备方法和应用 701

 0

本发明公开了一种合金包芯线及其制备方法和应用，属于冶金用包芯线技术领域。其包括：芯层以及位于所述芯层外且包裹所述芯层的外层；所述芯层为含有钒铁合金、氮化硅铁、微合金的混合物。本发明的合金包芯线，其芯层的混合物由氮化硅铁合金、钒铁粉末微合金组成，替代生产价格相对高昂的钒氮合金用于炼钢生产，V/N比例可以根据钢种成分调整需要进行调节，可依据需要增加氮含量而不影响钒含量，并且氮的回收率高且稳定。

连续式片碱溶液制备装置 853

 0

本发明公开的是湿法冶金设备领域的一种连续式片碱溶液制备装置，包括预混罐和溶解罐，所述预混罐和溶解罐的顶盖上设有除盐水进料管和蒸汽进料管，内部设有搅拌器，底部设有出料管，所述预混罐的顶部还设有片碱进料管，溶解罐的顶部还设有碱液进料管，所述碱液进料管与预混罐的出料管通过输送泵连通。本发明的生产流程是：首先将片碱和除盐水送入预混罐进行混合，并在高温蒸汽和搅拌器的作用下快速溶解，然后将初步混合的溶液送入溶解罐进行精确配置，得到满足要求的片碱溶液，最后再通过出液泵送出，整个配置过程可连续进行，提高了生产效率，同时避免了溶解不完全、溶液飞溅和浓度准确性低等问题。

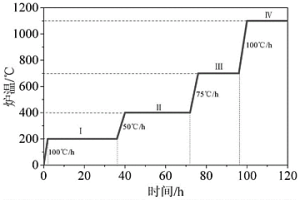

熔化炉烘窑升温的方法 975

 0

本发明公开了一种熔化炉烘窑升温的方法，属于冶金熔化炉技术领域。本发明为解决现有熔化炉大型化带来的烘窑技术难题，提供了一种熔化炉烘窑升温的方法，包括：第一阶段：从烘窑开始，熔化炉内温度从起始温度，升至150～250℃，并恒温30～38h；第二阶段：然后升至300～500℃，并恒温28～36h；第三阶段：然后升至600～700℃，并恒温16～24h；第四阶段：最后升至1000～1200℃，并恒温16～24h。本发明根据熔化炉耐火砖特性，创造性的提出了大型熔化炉的烘窑升温曲线，实现了耐火砖脱自由水、脱结晶水和脱结合水，稳固耐火砖的工程应用突破。

失活脱硝催化剂再生用硫酸氧钒溶液的制备方法 826

 0

本发明属于湿法冶金技术领域，具体涉及失活脱硝催化剂再生用硫酸氧钒溶液的制备方法，包括以下步骤：将钒酸铵与水打浆，硫酸酸化，还原剂还原，固液分离，得到硫酸氧钒溶液和残渣。本发明方法操作简单，反应用钒原料简单易得，钒的收得率高；全湿法作业，无氨氮废水与废气产出；在日益增加的失活脱硝催化剂的再生中具有广阔的应用前景。

510MPa级热轧免酸洗汽车结构钢板及其生产方法 993

 0

本发明属于冶金技术领域，具体涉及一种510MPa级热轧免酸洗汽车结构钢板及其生产方法。本发明510MPa级热轧免酸洗汽车结构钢板，其特征在于：按重量百分比计，其化学成分为C：0.06～0.09％、Si：0.05～0.15％、Mn：1.10～1.20％、N：0.002～0.006％、P：0～0.025％、S：0～0.015％、Nb：0.015～0.030％、Ti：0.010～0.030％、Al：0.02～0.06％，其余为Fe及不可避免的杂质。本发明方法通过控制合适的化学成分，再配合合适的热轧加热温度、终轧温度、卷取温度等工艺条件，最终获得的钢带成品屈服强度≥355MPa，抗拉强度≥510MPa，延伸率≥24％，冷弯性能优良。

粉料制粒装置、粉料制粒设备与转炉泥浆球团压制方法 900

 0

本发明公开了一种粉料制粒装置、粉料制粒设备与转炉泥浆球团压制方法，涉及冶金领域。本发明首先要解决的技术问题是提供一种对粉料进行压制成型的粉料制粒装置，采用的技术方案是：粉料制粒装置，包括底座、模框、透气垫片和压杆，模框置于底座上，模框和底座之间设置防脱结构，模框内设置中空的模腔，模腔内放置透气垫片，透气垫片置于底座上，模腔的底部设置透气孔；压杆包括竖杆，竖杆的下端为压头，压头置于模腔内。本发明粉料制粒设备，包括液压机和上述粉料制粒装置，通过液压机实现混合料的料制。本发明转炉泥浆球团压制方法，首先，制取粉状的富集污泥；然后烘干后备用；再制得混合料，再装料、压制成型；最后脱模，制得富集污泥球团。

含钛高炉渣的两步还原碳化方法 1062

 0

本发明公开了一种含钛高炉渣的两步还原碳化方法，属于冶金技术领域。本发明针对当前含钛高炉渣还原碳化工艺周期长，电耗高，泡沫化严重等问题，提供了一种含钛高炉渣的两步还原碳化方法，包括：将熔融含钛高炉渣装入电炉中，持续吹喷富氢还原气体，进行预还原；预还原后，升温至1400～1600℃，加入碳质还原剂，进行精炼，出渣，得碳化渣。本发明方法使第一步还原反应在还原气体中进行，保证了还原时体系为低粘度熔渣，使还原能迅速完成，而在熔渣变至高粘度时主要发生碳化反应，还原周期短，电耗低，还原剂消耗低，泡沫化程度更低，操作更稳定。

球形钛铝基合金粉末的制备方法 792

 0

本发明属于粉末冶金技术领域，具体涉及一种球形钛铝基合金粉末的制备方法。针对现有方法制备的球形钛铝基合金粉末球形度低，粒度不均，氧含量高等问题，本发明提供一种球形钛铝基合金粉末的制备方法，先采用真空感应熔炼技术制备出钛铝基合金铸锭，经扒皮处理，减少杂质元素和提高整体成分均匀性，并进行均匀化热处理，获得合金成分均匀的铸锭。然后对铸锭进行氢化处理、破碎，获得吸氢钛铝基合金粉末。本发明制备的球形钛铝基合金粉末，具备成分均匀、粒径细小、流动性好、球化率高、氧含量低，适用于激光束/电子束3D打印、熔覆成形、注射成形和热喷涂等技术领域。

用含铬物料混合焙烧提铬的生产方法 757

 0

本发明公开了一种生产方法，尤其是公开了一种用含铬物料混合焙烧提铬的生产方法，属于冶金生产工艺技术领域。提供一种流程简短、焙烧不烧结、易实施，提取效果好的用含铬物料混合焙烧提铬的生产方法。所述的生产方法通过将铬矿、纯碱以及熟料按100:50‑120:200‑400的质量比混均、焙烧、破碎、研磨后水浸获得铬酸钠溶液的工序提取铬，其中，研磨后的焙烧熟料的粒径不超过0.2㎜。

电铝热法冶炼FeV80的方法 1112

 0

本发明属于冶金领域，具体涉及一种电铝热法冶炼FeV80的方法。本发明所要解决的技术问题是提供一种电铝热法冶炼FeV80的方法，通过在直筒炉底部均匀铺加钒铁细粉、在含V2O5的冶炼原料中配加钒铁细粉，从而实现了冶炼过程中炉底形成熔融的钒铁合金层，避免炉底打结层与冶炼渣层的直接接触；同时将钒铁细粉配加至含V2O5的冶炼原料中吸收多余热量，以达到降低钒铁冶炼渣中MgO含量、改善渣系特性的目的。
