本发明属于冶金渣回收利用技术领域,具体涉及一种高钛型高炉渣制备除锈砂的方法。针对现有采用高钛型高炉渣制备除锈砂强度低、粒径不均匀的问题,本发明提供一种高钛型高炉渣制备除锈砂的方法,包括以下步骤:a、将熔融的高钛型高炉渣用压缩空气进行风淬;b、对风淬后的高钛型高炉风淬渣进行分选;c、将粒径≤2mm的风淬高钛型高炉渣与石英砂按重量比7~8︰2~3进行混合,制成高钛型高炉渣除锈砂。本发明制备除锈砂的方法操作简单,效果好,制备得到的除锈砂比传统的除锈砂粒径更均匀,除锈效果更好;可有效的去除油污、油脂、残留氧化皮、锈斑、和残留油漆等污物,成本低,效果好,经济效益显著。
本发明属于冶金领域,具体涉及一种浇注料及其制备方法和用途。本发明所要解决的技术问题是提供一种生产成本低的浇注料。本发明所采用的浇注料,以重量份数计,包括以下组分:粒径r:5mm<r≤10mm的刚玉炉渣30份~35份、粒径r:2mm<r≤5mm的刚玉炉渣20份~30份、粒径r:0.045mm<r≤2mm的刚玉炉渣10份~20份、粒径r:r≤0.045mm的刚玉炉渣10份~15份、氧化铝4份~6份、耐热钢纤维1份~2份、三聚磷酸钠或六偏磷酸钠中的至少一种0.05份~0.15份。本发明浇注料耐高温性能好、强度高,本发明浇注料制造的渣沟流嘴浇注料的使用寿命由原有材料的15-20天提高到了30天以上。
本发明属于冶金技术领域,主要涉及一种钢水复合精炼渣及其制备和使用方法。针对现有钒铁冶炼炉渣生产量大、库存多,尚未得到有效利用等问题,本发明提供一种钢水复合精炼渣及其制备和使用方法,该复合精炼渣的原料组成包括:按重量份数计,10~40份钒铁冶炼炉渣,0~10份萤石和20~80份活性石灰;所述钒铁冶炼炉渣的主要成分为,CaO?8~15%、Al2O3?45~70%,MgO?15~25%。将上述原料粉碎成3~15mm的粉末,混匀即得钢水复合精炼渣,其可用于钢水精炼,有效的利用了钒铁冶炼炉渣,节约了生产成本,保护了环境,该复合精炼渣成渣快、降低冶炼时间,精炼效果好,H、N、O元素检验达到标准要求。

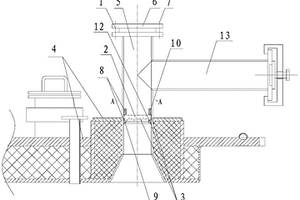

本发明公开了一种高温密封结构,尤其是公开了一种还原蒸馏法生产海绵钛用的高温密封结构,属于冶金生产设备附属设备设计制造技术领域。提供一种成本低、操作方便,还原生产过程中在中心管内不会残留低价物粉末的还原蒸馏法生产海绵钛用的高温密封结构。所述的高温密封结构包括端部密封组件和含有可熔板的根部封堵组件,还原蒸馏法生产海绵钛用反应器的中心管的端部通过所述的端部密封组件密封,还原蒸馏法生产海绵钛用反应器的中心管的根部通过所述的根部封堵组件封堵;在还原蒸馏法生产海绵钛的蒸馏过程中,所述的可熔板,通过从所述反应器中蒸出的高温气态氯化镁和/或镁熔解而实现所述反应器与所述中心管的连通。

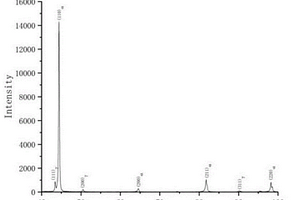

本发明公开了一种轻质高强钢及其生产方法,属于冶金生产工艺技术领域。提供一种生产成本相对较低,加工性能相对好的轻质高强钢及其生产方法。所述的轻质高强钢为一种包含有下述重量份组分的热轧钢板,所述的重量份组分为C:0.23%~0.28%,Si:0.35~0.65%,Mn:5.5%~6.8%,P≤0.020%,S≤0.010%,Als:3.0%~4.0%其余元素是Fe及不可避免的杂质,所述的生产方法至少包括钢水冶炼、热轧成型、逆相变退火以及酸轧几个步骤,其中在钢水冶炼时,C的含量控制在0.24~0.27%之间,Si的含量控制在0.40~0.50%之间,Mn的含量控制在5.7~6.3%之间,Al的含量控制在3.3~3.7%之间,逆相变退火后轻质高强钢中的Mn、Al元素共同作用后以κ‑碳化物形式存在,其中κ‑碳化物的化学式为(Fe,Mn)3AlC。
本发明属于冶金技术领域,具体公开了一种能够快速评价钒钛矿高炉炉况稳定性,且评价吻合度较人工模型更为可靠的评价方法。该评价方法采用相关性矩阵和二元齐次方差,或者互信息熵值计算,对因变量参考值或PCA分析构建的因变量进行分析,并选择相关性较为显著的影响自变量因子作为评价模型输入,再采用PCA算法降维和权重计算,并将降维后的主成分作为评价输入参数,接着采用自适应模糊神经网络重新构建评价模型或组合模型,模型的整个构建过程简单、快捷,最后利用构建的模型能够对钒钛矿高炉的炉况稳定性进行快速评价,且与现有的人工模型评价方法相比,具有筛选参数、计算权重和阈值随样本增加而变更等优点,其评价吻合度更为可靠。
本发明公开的是冶金领域的一种增压烧结方法,包括以下步骤,首先在烧结点火后沿烧结机长度30%‑70%的范围内的料面上方横向均匀布设多跟钢管主管,每根主管下方均匀打孔并焊装若干根支管;然后将所有主管通过一根总管与外部压缩空气源连通;最后在烧结点火后启动压缩空气源,向主管与支管内通入压缩空气,正向对烧结料面喷吹正压空气,与烧结设备原有的负压烧结风机相结合进行烧结。本发明的烧结方法通过在烧结料面施加正压空气,将负压状态抽入的空气与正压状态鼓入的空气相结合,增加、提高烧结有效风量,加快垂直烧结速度,增产节能,解决负压烧结效率低、能耗高的问题,达到了高效、低耗、节能减排、经济烧结的目的。
本发明属于冶金技术领域,具体涉及一种降低电炉镁碳砖氧化的捣打料及其制备和使用方法。针对电炉镁碳砖容易氧化,使用寿命低的问题,本发明提供了一种降低电炉镁碳砖氧化的捣打料,组成包括:废旧镁碳砖,占其重量1%的铝粉,占其重量2%~3%的结合剂。本发明还提供了上述捣打料的制备和使用方法,在电炉镁碳砖与水冷壁的缝隙中填充该捣打料,能够降低电炉镁碳砖氧化,电炉尾部镁碳砖的C含量能够保持在9.1~10.7%,提高镁碳砖使用寿命,降低电炉冶炼成本。本发明为提高电炉的使用寿命提供了一种全新的方式,具有很好的实用价值。

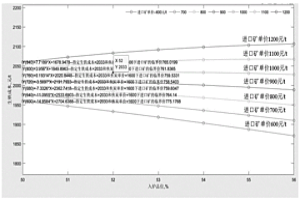

本发明涉及钢铁冶金技术领域,公开了一种钒钛磁铁精矿高炉冶炼配加进口矿及其临界单价分析方法。该方法包括以下步骤:S1、确定烧结原料和高炉原料的成分及价格;S2、确定进口矿与高粉矿以及焦炭与焦粉的单价差,按价差不变进行价格同步变动;S3、计算不同品位对应的理论矿石单耗、烧结燃料配比和高炉炉料结构表,根据高炉炉料结构表计算烧结矿的TFe含量及烧结矿单耗;S4、构建线性方程组,求解烧结原料单耗,单独列出进口矿和高粉矿单耗;S5、循环计算不同入炉品位下的烧结原料单耗;S6、绘制生铁成本变动曲线,观察生铁成本变动最小的曲线;S7、重新得到新的品位变动对生铁成本影响最小的回归方程,求得进口矿的临界单价。
本发明属于冶金技术领域,特别涉及一种高强度热镀锌冲压用汽车结构钢板及其生产方法。针对现有方法制备的汽车结构钢板力学性能方向性强、成形后的二次加工脆性等问题,本发明提供了一种钢板,化学成分为:按重量百分比计,C:≤0.0040%、Si:0.10~0.15%、Mn:0.60~0.70%、Nb:0.030~0.040%、Ti:0.040~0.050%、N:0.002~0.006%、P:0.060~0.075%、S:0~0.012%、B:0.0005~0.0015%、Als:0.020~0.060%,余量为Fe和不可避免的杂质。本发明还给出了上述钢板的生产方法,精确控制了卷取温度、冷却速度等相关参数,共同使得所得钢板力学性能稳定,各向异性小,镀层附着力良好,成形后基本无凸耳现象,解决了成形后的二次加工脆性问题,推广使用前景良好。

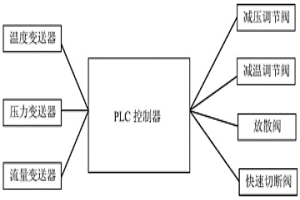

本发明属于钢铁冶金控制技术领域,其公开了一种真空减温减压站自动控制系统,解决传统技术中对蒸汽温度、压力调节精度低,波动大,容易造成RH真空处理装置的真空度反弹,影响钢水真空处理时间和处理效果的问题。该系统包括:PLC控制器、减温调节阀、减压调节阀、快速切断阀、放散阀、温度变送器、压力变送器以及流量变送器;所述温度变送器、压力变送器以及流量变送器均与PLC控制器的输入端电连接;所述减温调节阀、减压调节阀、快速切断阀和放散阀均与PLC控制器的输出端电连接;所述减温调节阀、减压调节阀、温度变送器、压力变送器以及流量变送器均采用智能仪表。

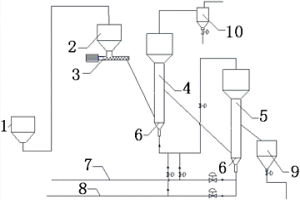

本发明涉及冶金技术领域,尤其是一种提高了铁粉的生产速率,同时降低了还原温度,实现较低温度下还原,节约能耗,降低生产成本的还原制备铁粉的装置及制备方法,包括原料料仓,包括成品料仓、保护气吹扫系统、还原介质供给系统和至少两级流态化反应器,所述各级流态化反应器之间为串联连通,其中,原料料仓与第一级流态化反应器连通,第二级流态化反应器与成品料仓连通,保护气吹扫系统与第二级流态化反应器连通,还原介质供给系统与第二级流态化反应器连通。本发明节约了铁粉破磨工序,减少工艺环节,降低安全生产风险。本发明尤其适用于高品质铁矿粉的生产之中。
本发明涉及含V、N非调质预硬型塑料模具钢及其制备方法,属于钢铁冶金领域。所要解决的技术问题是现有的预硬型塑料模具钢生产成本高以及调质型塑料模具钢生产周期长,技术方案是提供了含V、N非调质预硬型塑料模具钢,其化学成分为:按重量百分比计,C 0.45~0.52%、Si 0.30~0.60%、Mn 1.20~1.50%、P≤0.030%、S≤0.030%、Cr 0.20~0.40%、V 0.12~0.18%、N 0.0080~0.0120%、Als 0.015~0.050%、Mo≤0.03%、Ni≤0.30%、Cu≤0.25%,余量为Fe。

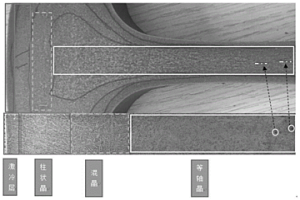

本发明涉及钢铁冶金技术领域,公开了一种基于凝固组织区域对应的重轨轧制区域遗传表征方法。该方法包括:(1)对铸坯代表区域进行凝固组织检验,根据检验结果对铸坯代表区域进行晶区划分;(2)对钢轨进行枝晶腐蚀检验,根据检验结果对钢轨进行划分晶区;(3)对铸坯代表区域和钢轨的晶区具体位置进行对应,确定区域遗传关系。本发明所述的方法可以有效获得重轨钢轧制过程中铸坯与钢轨的区域对应关系,为钢轨质量的精细化控制提供重要参考依据。具体地,本发明所述的方法使大断面重轨钢铸坯轧制过程的区域迁移遗传得以表征,为重轨钢非金属夹杂物评级检验结果改善控制提供重要工艺实施参考,为轧制模拟计算模型的校验提供了重要依据。
本发明涉及热轧双相钢的酸洗方法,属冶金领域。本发明提供一种热轧双相钢的连续酸洗方法,步骤依次包括:热轧原料开卷、激光焊接、拉矫机组破磷、紊流酸洗、漂洗和在线平整,其中,紊流酸洗工序中采用单酸环境酸洗,酸洗温度为55~85℃,至少分三段进行酸洗,并且控制各段酸洗条件为:第一段酸洗过程中,酸洗槽中Fe2+浓度≤150g/l,所述单酸的浓度为50~120g/l;第二段酸洗过程中,酸洗槽中Fe2+浓度≤120g/l,所述单酸的浓度60~160g/l;第三段酸洗过程中,酸洗槽中Fe2+浓度≤80g/l,所述单酸的浓度80~200g/l。该工艺步骤简单易行,酸液可循环再生,具有一定的环保性,且具有连续化大生产、酸洗效率高、酸洗成本低的特点。
本发明公开了一种超大断面重轨钢铸坯内部质量控制方法,特别是一种涉及钢铁冶金领域的超大断面重轨钢铸坯内部质量控制方法。本发明的超大断面重轨钢铸坯内部质量控制方法,结晶器采用抛物线型锥度曲线的管式结晶器,冷却水管路设置有两个冷却水进口和两个冷却水出口,超大断面重轨钢结晶器采用浸入式水口,浸入式水口采用双侧孔,搅拌电流强度为300A至400A,电流频率为2.4Hz,在结晶器后续凝固区间进行二次冷却水比水量与拉速匹配,凝固末端压下;搅拌电流强度200~350A,搅拌电流频率7.0Hz。采用本申请的通过有效控制结晶器钢液流场及凝固冷却,在此基础上合理控制二冷制度,对铸坯外施力场,优化铸坯凝固组织、改善溶质元素偏析、提高铸坯中心致密性。
本发明公开了一种富集碳化渣中碳化钛的方法,涉及冶金化工技术领域,解决现有的高炉渣提钛产业化过程中所得碳化钛品位低,造成氯化率低的问题。采用的技术方案是:含钛高炉渣达到冶炼终点之后开口出渣,用渣盘接渣,接渣完成后旋转渣盘,使TiC颗粒不断下沉、聚集、生长,待含钛高炉渣冷却后,将渣盘内上层的含钛高炉渣破碎后与酸充分反应,去除其中大部分的CaO、MgO和Al2O3,再经过滤、干燥后得到富集碳化钛的成品;渣盘内下层的含钛高炉渣直接作为富集碳化钛的成品。富集碳化渣中碳化钛的方法提高了含钛碳化渣中TiC的品位,增大了低温氯化时碳化钛与氯气接触的机会,能促进氯化反应的发生,提高氯化效率。

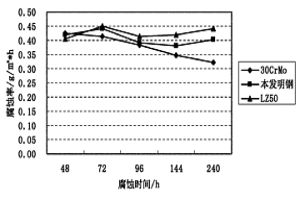

本发明涉及微合金钢及其生产方法,属于冶金领域。本发明所解决的技术问题是提供了一种耐盐雾腐蚀性能更好的微合金钢。本发明微合金钢含有如下重量百分比的化学成分:0.30%~0.46%C,0.30%~0.50%Si,0.40%~0.90%Mn,0.07%~0.20%V,0.31%~1.00%Cr,余量为铁和不可避免的杂质。相比现有的碳素车轴钢,本发明微合金钢具有更好的耐盐雾腐蚀性能和冲击韧性,能够满足高性能车轴钢特别是铁路货车车轴钢的需要,本发明为铁路货车车轴钢提供了一种新的选择,具有广阔的应用前景。
本发明涉及钢铁冶金技术领域,公开了一种铸锭补缩方法。该方法包括:(1)将钢锭模和浇口砖在300‑500℃下烘烤3‑6小时,将发热保温冒口砖在100‑300℃下烘烤2‑4小时;(2)将发热保温冒口砖放置在钢锭模上端,然后将浇口砖放置在发热保温冒口砖上端,等待出钢;(3)分段控制浇注速度;钢液全部浇注后,使发热保温冒口中的钢液量为钢锭重量的10‑30重量%;(4)浇注完成后冷却,待钢液在钢锭模内凝固后脱模。该方法采用特定化学组分的材料作为冒口砖以及将冒口砖加热到合适的温度,结合控制浇注速度并控制冒口中的钢液量等措施,延长冒口中钢液的凝固时间,确保有足够的钢液进入到钢锭上部缩孔中,进行有效补缩。
本发明涉及冶金领域,公开了一种钒铝合金及其制备方法。所述方法包括:(1)将五氧化二钒和铝粒按照重量比为(1.03‑1.9):1进行混合,得到混合料;(2)将部分混合料铺于冶炼炉炉底,然后点火并引燃混合料,待混合料开始进行铝热反应后,采用连续加料的方式加入剩余的混合料,反应完成后进行静置,得到钒铝合金。本发明所述的制备方法与现有工艺相比,采用连续加料方式可以扩大生产规模,使合金锭较长时间保持熔融状态,提高钒的收率。并且未添加常规石灰等造渣冷却剂进行调节热量使得其成本更低,还可以减少杂质的引入,有利于进一步减少钒铝合金中杂质的含量,所得合金纯度更高。

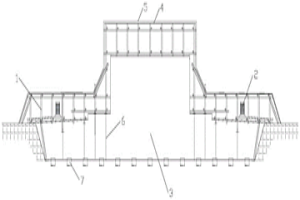

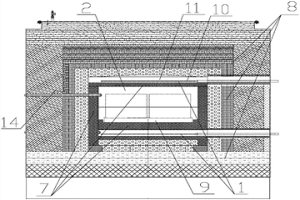

本发明涉及冶金工程施工技术领域,尤其涉及一种高炉基础施工暖棚装置的搭设方法,其包括如下步骤:a、在高炉基础模板安装完成后,在高炉基础模板上方搭设支撑架体,支撑架体的内侧为施工腔;b、在支撑架体的外侧搭设密封层;c、在密封层的外侧搭设保温层;d、在支撑架体和/或施工腔中设置加温装置。采用本发明高炉基础施工暖棚装置的搭设方法搭设而成的暖棚装置,施工人员在施工腔中进行高炉基础的施工,加温装置对施工腔进行加温,密封层、保温层对施工腔进行防雨、防水和密封保温,从而确保施工腔的温度,改善低温环境的施工,有效地保证高炉基础质量和效率;而且,本发明暖棚装置结构简单,方便搭设,利于推广使用。

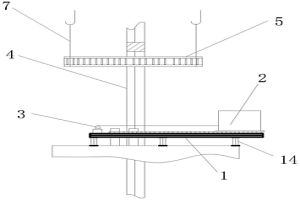

本发明是提供一种能够在其余浇筑平台混凝土浇筑完成后强度未达到的情况下提前进行大包回转台安装的大包回转台安装方法,冶金设备安装技术领域。本发明的一种大包回转台安装方法,包括:按照要求对大包回转台进行组对组装;在大包回转安装基础底层平台上搭设平移架,平移架位于厂房柱侧面,平移架上设有辊道;吊住大包回转台的底座,将大包回转台吊放在上述辊道上,通过绞车将大包回转台平移至厂房吊车梁下方回转台安装位侧面;将扁担梁5栓挂到位,用设置在厂房上浇铸用的两台起重设备吊住扁担梁5两端,将平移至厂房行车梁下方回转台安装位侧面的大包回转台2吊起,吊至回转台安装位置进行安装。本发明大大缩短了施工工期。
本发明涉及具有一种锌铝镁合金镀层钢材及其制备方法,属于钢铁冶金生产技术领域。本发明提供了具有高耐蚀性的锌铝镁合金镀层钢材,镀层的成分按质量百分比计为:铝50~60%,镁0.5~3.0%,Si1.0~3.0%,微量合金元素0.05~1.0%,稀土0.01~0.50%,其余为锌及不可避免的杂质,所述的微量合金元素选自钛、钙、钒、铌、锆、镍、铬、钼中至少一种。本发明提供的锌铝镁合金镀层钢材能够满足用户对于钢材高耐蚀性的要求,尤其适用于电器和建筑领域,具有良好的推广应用前景。
本发明公开了一种降低电炉氧化法辅料消耗的方法,属于冶金技术领域。本发明通过在传统电炉氧化法的熔化工序后面增加吹炼工序,吹炼工序为:在冶炼过程中采用底吹气体模式,吹炼开始至1/3阶段时采用N2吹炼,吹炼1/3至2/3阶段采用CO2吹炼,吹炼2/3至出钢前采用CO2与Ar混合气体吹炼。吹炼工序通过底吹气体搅拌作用,使电炉熔池内钢液循环流动速度加快,流动范围扩大,从而缩短了温度和成分的均一混合时间。底吹使电炉冶炼各期加入的熔剂和辅料快速熔化和造渣,迅速脱除钢液中的杂质,提高了辅料的利用率,有效解决了现有技术电炉氧化法炼钢消耗辅料过多的问题。
本发明属于钢铁冶金技术领域,具体涉及一种太和钒钛球团及其生产方法。本发明所要解决的技术问题是提供一种太和钒钛球团及其生产方法,该生产方法包括以下步骤:按重量百分比计,将太和精矿50%~90%、超细粒级钒钛磁铁精矿10%~50%,外加精矿总重量2.0%~2.5%粘结剂混合均匀后造球得到生球,生球经干燥、预热、焙烧、冷却即得太和钒钛球团。本发明方法制备得到的太和钒钛球团粒度均匀、抗压强度高。
本发明公开了一种推板窑,尤其是公开了一种用于生产钒氮合金的推板窑,属于冶金生产设备设计建造技术领域。提供一种能有效防止窑体内侧壁腐蚀进而延长设备使用寿命的用于生产钒氮合金的推板窑。所述的推板窑包括加热系统和含有煅烧冶炼窑腔的推板窑本体,所述的煅烧冶炼窑腔通过所述的加热系统加热,所述的煅烧冶炼窑腔沿煅烧物料流向分为低温段、过渡段、高温段和冷却段,所述的推板窑还包括隔离防护系统,所述煅烧冶炼窑腔的内侧壁通过所述的隔离防护系统包覆。
本发明属于湿法冶金处理领域,具体涉及一种以除磷泥为原料制备钒酸铁的方法。本发明所要解决的技术问题是提供以除磷泥为原料制备钒酸铁的方法,包括以下步骤:a、酸浸:用硫酸酸浸除磷泥,固液分离得到含钒酸浸液;b、沉淀:将铁盐加入含钒酸浸液中,调整体系pH至1.5~2.0进行沉淀,即得钒酸铁。本发明方法具有生产流程短、环保节能、钒收率高等优点。

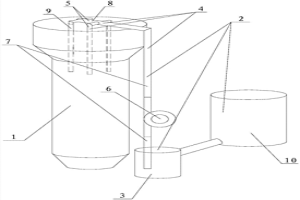

本发明公开了一种用于制取TiCl4的氯化炉及其炉温控制方法,属于冶金生产附属设备设计制造技术领域。提供一种能通过添加四氯化钛泥浆有效的控制反应段温度的用于高温碳化-低温选择氯化制取TiCl4的氯化炉,以及用于所述氯化炉的炉温控制方法。所述的氯化炉包括氯化炉本体,所述的氯化炉还包括返泥浆温控装置,所述氯化炉本体内的反应温度通过所述返泥浆温控装置输入的控温四氯化钛泥浆控制。所述的炉温控制方法通过所述的返泥浆温控装置在氯化炉炉内反应段温度超过650℃时输入低温四氯化钛泥浆降温,在氯化炉炉内反应段温度降至600℃时停止输入低温四氯钛泥浆防止反应段炉温进一步下降。
本发明涉及利用硫酸法钛白酸解残渣制备碳化渣的方法,属于冶金固体废物处理领域。本发明所要解决的是酸解残渣无有效利用方法,造成资源浪费和石膏堆放等问题,其技术方案是提供了利用硫酸法钛白酸解残渣制备碳化渣的方法,包括以下步骤:a、收集硫酸法钛白生产过程中产生的湿基酸解残渣,干燥,得到干基酸解残渣,备用;b、将干基酸解残渣与碳质还原剂混合进行碳热还原,即得碳化渣。本发明利用碳质还原剂将酸解残渣中的TiO2转变为TiC,TiC可作为后续氯化钛白生产TiCl4的原料,实现了钛资源综合利用,减少环境污染,同时也降低了硫酸法钛白的生产成本。
本发明涉及高成型性能高强度热镀锌双相钢及其生产方法,属于双相钢冶金技术领域。本发明提供的热镀锌双相钢化学成分包括C:0.05~0.10%,Si:0.20~0.50%,Mn:1.50~2.50%,Cr:0.40~1.00%,Mo:0.10~0.50%,Al:0.02~0.06%,Nb:0.010~0.050%,V:0.04~0.10%,P≤0.015%,S≤0.005%,N≤0.006%,制备方法包括冶炼、热轧、酸轧、热镀锌退火工序,热镀锌退火采用预氧化还原工艺。本发明制备的热镀锌双相钢成形性能、焊接性能和镀锌性能优良,达到高强度高延伸的要求。
中冶有色为您提供最新的四川攀枝花有色金属电冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
