江西抚州有色金属湿法冶金技术理论与应用

从烟化炉冰铜中综合回收铜镍铁的方法 676

 0

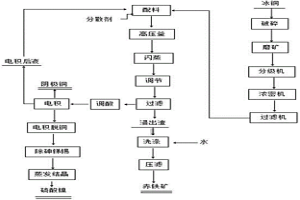

本发明公开了一种从烟化炉冰铜中综合回收铜镍铁的方法，其特征在于，由以下工艺步骤完成：（1）破碎与球磨；（2）加压通氧浸出；（3）铜电积；（4）蒸发结晶硫酸镍。本发明通过加压通氧浸出技术，可以将烟化炉冰铜内的铜镍有效浸出至溶液中，通过铜电积产出阴极铜，电积脱铜除去砷锑等杂质后蒸发结晶产出硫酸镍产品，浸出渣经过磁选可作为钢铁厂炼铁的原料。本技术流程短，有价金属回收率高，可以实现连续化自动化生产，是一种无污染的清洁生产工艺。

从冶炼烟灰中回收生产电解铜和电解锌的工艺 672

 0

本发明公开了一种从冶炼烟灰中回收生产电解铜和电解锌的工艺，该工艺步骤包括冶炼烟灰浸出、萃取提纯铜—电积铜、中和除铁、除镉和萃取提纯锌—电积锌，其特征在于：先对冶炼烟灰进行化学成分分析，将硫酸液浸出剂与冶炼烟灰进行浸出反应；对浸出反应中的浸出液萃取提纯铜—电积铜的分离操作；以高锌烟尘为中和剂，对萃铜余液进行中和除铁；中和除铁后用和镉等质量的锌粉，置换沉镉；再进行锌萃取—电积锌—熔铸成锌锭产品。本发明适应性广，采用两个回路完成原料中氧化锌、氧化铜和酸的交换反应，以高锌烟尘为中和剂，避免采用常规中和剂氧化钙、氢氧化钠因夹带而造成体系锌的大量损失。萃锌余液采用N235净化，经济而有效。

含铜镍熔炼渣高压氧浸湿法处理生产阴极铜的工艺 685

 0

本发明公开了一种含铜镍熔炼渣高压氧浸湿法处理生产阴极铜的工艺，其特征在于由下以的工艺步骤完成：（1）破碎与球磨；（2）高压富氧浸出；（3）铜电积；（4）脱铜除砷锑铋分离镍与酸：本发明用湿法冶炼代替鼓风炉与精炼炉的重复生产,选择性浸出后的浸出液可以直接进行电积生产阴极铜电积后的电解液及脱酸液循环使用，可实现连续自动化控制、劳动条件好、污染小、有利于环境治理，回收率高。加压富氧浸出技术处理铜精炼渣工艺流程短、对原料的适应性强、有价金属浸出率高、溶液的除杂质负荷小、材料消耗少，生产过程中不产生废气、废渣和废液，是无污染的清洁工艺。对设备的抗腐蚀性能要求较低，铜、镍的回收率达到98.5％，铜的加工费降至6000元/吨铜以下。

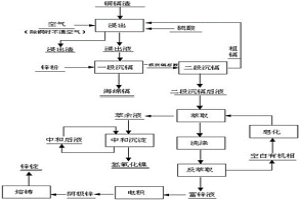

从铜镉渣中综合回收锌镍镉的方法 863

 0

本发明涉及一种从铜镉渣中综合回收锌镍镉的方法，其特征在于由以下步骤组成：A、浸出净化：铜镉渣的浸出净化同时进行，过滤后得到浸出液；B、一段沉镉：往步骤A的浸出液中加入锌粉，得到一段沉镉后液和含镉量大于80%的海绵镉产品；C、二段沉镉：往步骤B的一段沉镉后液中加入锌粉置换，得到二段沉镉后液和粗镉；D、生产锌锭：步骤C得到的二段沉镉后液经过“萃取‑洗涤‑反萃取‑电积‑熔铸”工序生产锌锭产品；E、中和沉淀氢氧化镍：将步骤D得到的萃锌余液中的镍沉淀中和得到氢氧化镍产品。本发明工艺简单，成本低，金属回收率高，具有工艺周期短，效率高，容易实现自动化连续化的优点，是一种清洁无污染生产工艺。

用高温导热油给加压浸出釜系统加热升温的方法 851

 0

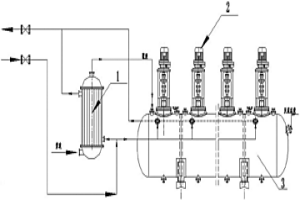

本发明公开了一种用高温导热油给加压浸出釜系统加热升温的方法，其特征在于：使用高温导热油作为加压浸出釜系统的传热介质。首先，高温导热油经过导热油锅炉用可燃材料为燃料加热后，利用油泵强制高温导热油循环，向加压釜系统供热，使加压釜系统的加压浸出釜中浸出矿浆温度达到150—200℃。加压浸出釜体外的热交换器采用钛或不锈钢的列管结构做传热导体，加压浸出釜体内的热交换器采用钛盘管结构做传热导体。本发明具有低压、高温、安全、高效节能的特点；结构合理、配套齐全、安装周期短，运行和维修方便，便于锅炉布置与釜体旁边；省略了水处理系统和设备，提高了系统热效率，减少了设备和管线的维护工作量。即可以减少加热系统的投资和操作费用。

铀钼矿微生物溶浸及铀钼富集分离方法 982

 0

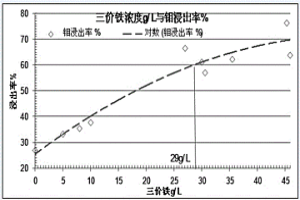

本发明公开一种铀钼矿微生物溶浸及铀钼富集分离方法，它包括铀钼矿微生物溶浸方法和浸出液中的铀钼的富集分离方法：所述溶浸方法中溶浸铀钼矿的氧化剂采用生物高铁，即含生物高铁的嗜酸性氧化亚铁硫杆菌溶液。先将铀钼矿粉碎，-200目以上的占总量的50%以上，-30目占总量的不超过10%；再放入生物氧化剂溶液中溶浸，溶浸后固液分离，再采用201×7树脂对所述铀钼矿微生物溶浸液进行离子交换，再洗脱铁、洗脱铀、洗脱钼。本发明铀浸出率80%以上，钼浸出率达60-70%以上，钼的浸出率提高了20-30%；浸出液中铀钼铁，通过离子交换柱，用PH1.0溶液淋洗，铁的去除率95%以上，对铀钼吸附率无影响，树脂上吸附的铀钼，用不同解吸剂分步解吸的方法，铀钼回收率达80%以上。

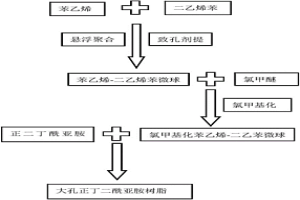

大孔正二丁酰亚胺吸附树脂及其制备方法 979

 0

本发明公开了一种大孔正二丁酰亚胺吸附树脂及其制备方法，采用苯乙烯为聚合单体，二乙烯苯为交联剂，加入致孔剂，悬浮聚合合成苯乙烯?二乙烯苯微球，再提取其中的致孔剂；用氯甲醚进行苯乙烯?二乙烯苯微球的氯甲基化，以增加其活性，制的氯甲基苯乙烯?二乙烯苯微球；氯甲基苯乙烯?二乙烯苯微球和正二丁酰亚胺反应，合成正二丁酰亚胺树脂的大孔树脂。本发明有利于吸附物质的扩散，吸附和脱附可以较快的进行，通过致孔剂的种类和数量可控制孔的大小，正二丁酰亚胺结构中具有双羰基的对称机构，且其分子中含有N、O元素，这俩种元素都可以和金属离子进行配位，所以以正二丁酰亚胺为官能团的树脂对金属离子有很好的选择性吸附。

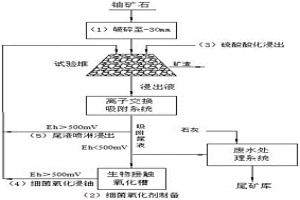

碳硅泥岩型铀矿石细菌浸铀方法 947

 0

本发明公开一种碳硅泥岩型铀矿石细菌浸铀方法，包括以下步骤：（1）将有机碳含量大于等于12.57%，硫含量大于等于1.18%，铁含量大于等于4.19%的碳硅泥岩型铀矿石破碎至粒度小于30mm；（2）从目标碳硅泥岩型铀矿区采集的酸性矿坑水及铀矿石中富集获得了活性混合菌群，该混合菌能在pH为1.7?2的环境中，二价铁氧化速率达0.22±0.02g/(L·h)；（3）将破碎后的矿石装入试验柱，进行硫酸酸化浸铀；（4）将制备的细菌氧化剂喷淋至酸化预浸出后的矿石中进行细菌氧化浸铀；（5）将吸附尾液循环喷淋至细菌氧化浸出后的铀矿石中进行尾液氧化浸铀。具有能耗低、铀回收率高、环境友好等特点。

采用湿法炼钨的废渣做原料生产石膏晶须的方法 697

 0

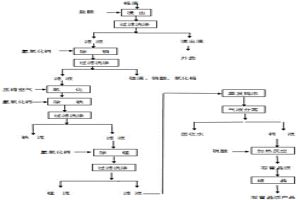

本发明公开了一种采用湿法炼钨的废渣做原料生产石膏晶须的方法，其特征在于，将采用湿法炼钨的废渣中的氧化钙转化为氯化钙后最终与硫酸反应生成石膏晶须，采用盐酸为工作介质循环使用，利用粉状氢氧化钙除磷，除铁，除锰，在结晶的过程中添加了亲水性较强的果胶，改善石膏晶须的亲水性和韧性。本发明采用了湿法炼钨的废渣做原料生产石膏晶须。将炼钨的废渣这一很难处理并污染环境固体废物变废为宝，即保证了环境，又能通过调整浸出液的pH值，分别分离煅烧可以得到磷酸、铁粉、锰粉，最后得到产品石膏晶须，是将化工生产和湿法治金的有机结合的新的工艺路线，本发明产品石膏晶须可以代替阔叶木浆应用在造纸行业上面。

铜电解液开路铁离子的方法 756

 0

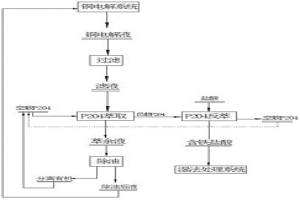

本发明涉及一种铜电解液开路铁离子的方法，包括电解液过滤工序、电解液萃取工序，电解液除油工序和萃取剂反萃工序；电解液萃取工序采用P204萃取液与260#煤油按2:3的体积比混合的有机溶剂作为萃取剂，萃取工艺采用3级逆流萃取方式萃取铜电解液中的铁。整个压滤、萃取、反萃、除油的过程都可以在常温下操作，无需加热，也不用对电解液进行中和处理，操作方便。

从钨冶炼除钼渣中回收钼和铜的方法 1098

 0

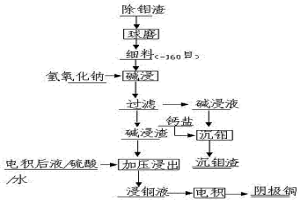

本发明涉及一种从钨冶炼除钼渣中回收钼和铜的方法，包括以下步骤：球磨、浸出钼、沉淀钼、浸出铜以及铜电积的工序，除钼渣经过碱性浸出钼，钼进入至浸钼液，铜在浸钼渣中，实现了钼和铜的分离，浸钼液加入氯化钙或氢氧化钙沉淀钼得到钼酸钙产品，浸钼渣经过加压氧化浸出铜，得到含铜溶液，含铜溶液经过电积，得到阴极铜产品。本方法具有技术成熟，环境友好，金属回收率高等优点。

碱性铀矿石池式盐酸去碱新工艺 1109

 0

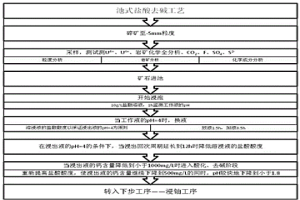

本发明公开一种碱性铀矿石去碱方法，其特征在于：采用盐酸去碱，盐酸去碱实质上以去除碳酸钙为主，盐酸去除碳酸钙进程的衡量指标为硫酸钙不发生沉淀的浸出液钙含量的边界值。盐酸去碱的工艺条件：起始阶段采用10g/L的盐酸溶浸液和浸出液换液pH控制值为4的工作条件。该去钙工艺条件工作效率较高、较省酸。平均液计钙清除率36.6%，碳酸钙去除率可达65-90%，浸出液中钙含量低于50-550mg/L，平均耗酸率13.39%，平均去钙周期51d，而且消除了硫酸钙沉淀的威胁。

从砂岩型铀矿地浸采铀工艺吸附尾液中回收伴生铼资源的方法 1056

 0

本发明公开了一种从砂岩型铀矿地浸采铀工艺贫树脂中回收伴生铼资源的方法，将砂岩型铀矿加入到含氧化剂的硫酸溶液中，在一定温度下，震荡浸泡一定时间后，用阴离子交换树脂对浸出液中的铀铼吸附，待树脂饱和后采用硝酸铵溶液解吸树脂中铀，贫树脂转型后重新返回吸附工艺，解吸的铀浓缩液采用氢氧化钠沉淀、将树脂中的铼解吸下来，获得浓缩的铼酸铵溶液，经重结晶后获得铼酸铵产品。本发明工艺流程简单，易于大规模生产；产品纯度高，浸出液中铼总回收率高达80%以上，所用试剂环境友好，具有明显的社会效益和经济效益。

高钯高锡高铜再生锡阳极泥的处理方法 1228

 0

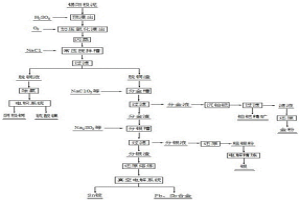

本发明涉及一种高钯高锡高铜再生锡阳极泥的处理方法，包括如下步骤：（1）预浸出；（2）加压氧化浸出；（3）沉银；（4）分金；（5）分银；（6）锡铅锑火法冶炼。本发明将高钯高锡高铜锡阳极泥中的铜镍有效的选择性浸出至脱铜液中，可以得到阴极铜和硫酸镍产品，通过沉银操作有效减少了银在加压氧化浸出工序中的损失，通过“分金‑分银”工序可以实现金、银和铂、钯的分离，通过锡铅锑火法冶炼，可以分别得到锡和铅锑合金产品。本技术容易实现自动化控制，可以实现铜镍、锡铅锑和贵金属的有效分离回收，整个过程可以实现冶炼体系的闭路循环，无三废排放，具有环境效果良好、经济性好等特点。

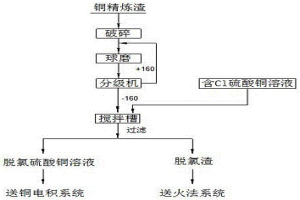

铜精炼渣脱除硫酸铜溶液中氯的方法 1057

 0

本发明公开一种铜精炼渣脱除硫酸铜溶液中氯的方法，其步骤是：将铜精炼渣破碎、球磨至一定粒度，加入至含氯硫酸铜溶液中，铜精炼渣中亚铜与氯离子形成难溶于酸的氯化亚铜，经板框压滤机过滤后，得到低氯硫酸铜溶液。本方法可以广泛用于脱除硫酸铜溶液中各种浓度的氯离子，步骤简单，操作简便，除氯剂来源广泛，生产成本低，整个生产不产生二次污染，除氯渣可返回火法熔炼提铜。

高盐废水的零排放处理方法 1070

 0

本发明提供了一种高盐废水的零排放处理方法，包括废水预处理；冷凝结晶处理，三效蒸发处理工序，制备出符合国家标准的碱，本发明将高盐废水通过蒸发进行水、盐分离，水可达到企业回用和排放要求；盐用于生产碳酸氢钠使其资源化再生利用，可促进我国冶金企业朝着节能、环保的方向健康发展，也可用于相关行业高盐废水的治理。

高效池式微生物浸铀方法 949

 0

本发明属于湿法微生物冶金技术领域，涉及一种高效池式微生物浸铀方法，适用于碳酸钙含量小于2%的硬岩型铀矿的酸法冶铀工程。高效池式微生物浸铀方法采用池式浸铀方式并将酸化、植菌和浸铀3个工序阶段合并同时进行的措施，达到在防止硫酸钙和三价铁沉淀的前提下进行了强化浸铀，明显提高了浸出液铀含量和铀的浸出率，并将浸铀周期缩短到1个半月以内。

微生物的固化和连续培养方法 709

 0

一种微生物的固化和连续培养方法，属于生物湿法冶金领域。微生物的固化方法通过使用下进上出的循环回流方式进行固化操作，并且在该过程中采用较高的初始接种率，并随着接种次数的增加而逐渐降低接种率，从而使得微生物快速地附着在载体上，在短时间内完成固化。随后试验证实，在不充气的条件下，采用上进下出方式可以实现微生物的连续快速培养，大大节约充气成本。本申请中提出的方法可以快速进行微生物的固化和连续培养，从而有助于将其应用于生物湿法冶金。

利用湿法冶金工业废水制碱的方法 1132

 0

本发明提供了一种利用湿法冶金工业废水制碱的方法，包括废水预处理；三效蒸发处理；溶解精制工序以及多次离心提炼等工序，制备出符合国家标准的碱，本发明将湿法冶金的高盐废水通过蒸发进行水、盐分离，水可达到企业回用和排放要求；盐用于生产碳酸氢钠和纯碱并且使其资源化再生利用。可促进我国湿法冶金企业朝着节能、环保的方向健康发展，也可用于相关行业高盐废水的治理。
