本实用新型公开了一种氯化聚乙烯生产用干燥装置,包括通过管道和阀门依次连通的离心机、螺旋输送机、气流干燥器、第一旋风分离器、流化床干燥器和振动分级筛,气流干燥器还设有送料风进口,送料风进口连通到第一热风供应装置;流化床干燥器还设有热风进口和热气出口,其中热风进口连通到第二热风供应装置,热气出口连通到第二旋风分离器,第二旋风分离器的固体出口连通到流化床干燥器的物料进口。本实用新型有效降低了产品的含水量和对蒸汽的消耗,能耗低,干燥强度大,生产环境好,能提高终产品的收率和质量。
本发明涉及筛分设备技术领域,提供了一种钻射虹吸式筛沙装置,包括载体,载体上折叠式安装有抽沙支架,抽沙支架上安装有虹吸式抽沙钻具,虹吸式抽沙钻具上设置有泥沙输送管,泥沙输送管连通汇集箱,汇集箱的输出端连通沙石筛分箱,沙石筛分箱内转动安装有沙石筛分机构,沙石筛分机构将汇集箱输送来的沙石进行筛分,并分别通过沙石筛分箱底部设置的废料输出槽及泥沙输出槽输出,泥沙输出槽连接泥沙收集箱,泥沙收集箱内设置有泥沙提升机构,泥沙收集箱的侧壁上还连通有防沙溢流机构,泥沙提升机构及废料输出槽分别连接输送装置。本发明能够
一种聚酰胺生产用多功能磁选机,本发明属于聚酰胺生产领域,包括顶部开口的箱体,箱体内纵向设有固定轴,固定轴前后两端分别与箱体对应侧壁固定连接,固定轴下方固定设有弧形磁铁,固定轴外部套装有共轴线的滚筒,弧形板远离磁铁块一侧开设有透槽,透槽下端开口固定连接排水管的上端,排水管向下穿过箱体底板。本装置实现了对液体中铁屑和非磁性固体颗粒的同时分离,相比现有磁选机功能更加丰富实用,整个装置仅需电机驱动,简化了现有湿式磁选机需要配置高压水枪的复杂结构,降低了制造成本,利用磁选机自身的磁力,实现了刮板既能挂除滚筒上的铁屑,又能清理弧形板顶面沉积的固体颗粒的多种功能,适合在聚酰胺生产领域进行推广。
本实用新型涉及脱水筛技术领域,公开了易维护脱水筛,包括安装架,所述安装架的顶部固定有支撑架。所述支撑架的顶部设置有脱水机构主体,所述支撑架的两侧内壁之间固定有安装杆,所述安装杆的顶部设置有连接架;本装置设置有快速拆装机构,在将振动电机安装在连接架外侧时,可方便地完成振动电机的安装固定,安装后结构较为稳固,且振动电机需要拆卸维护时操作也较为方便,实现了振动电机安装后拆卸较为简便的目的,达到了易于维护的效果;本装置设置有加固机构,当连接架与安装杆之间固定连接后,并通过移动套加强连接架外侧的连接部位强度,确保振动电机安装结构稳定,延长了本装置的使用寿命。
本实用新型公开了一种易于更换震动电机的振动脱水筛,包括振动脱水筛,振动脱水筛的顶端固定安装有第一固定块,且第一固定块中贯穿开设有通孔,第一固定块的一侧对称固定连接有两个限位杆,两个限位杆上活动安装有半圆承载台,振动脱水筛的顶端对开设有两个滑槽,且半圆承载台与滑槽之间设有四个移动机构。本实用新型通过通过反向转动螺纹杆使得上半圆架与下半圆架分离,推动震动电机使其移动至半圆承载台上,随后移动半圆承载台并取下震动电机,此方式便于对震动电机的卸下。
一种处理立式冲击磨粉碎废渣的负压收集装置,涉及废渣收集装置技术领域,包括连通设置的立式冲击磨和负压收集箱;负压收集箱包括可拆卸连接的上箱体和下箱体;上箱体的侧壁上开设有吸入口;上箱体的周向内壁上固接有离心式分离器,离心式分离器的上方设有过滤布管,过滤布管通过安装架悬挂安装在上箱体的内顶面上;上箱体的外壁上固接有安装台,安装台上设有鼓风机,鼓风机的出风管经连通口延伸至上箱体内。本实用新型解决了传统技术中的采用立式冲击磨对氢氧化镁进行粉碎处理时产生的废渣采用人工清理时存在清理不彻底、劳动强度大以及影响正常生产的问题。

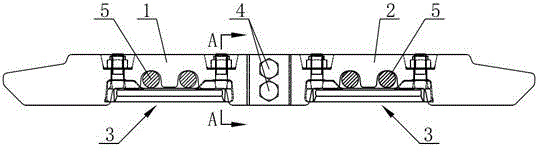

本实用新型公开了一种刮板输送机用分体式刮板,包括左刮板和右刮板,左刮板和右刮板固定连接在一起,左刮板和右刮板上分别设有用于与链条连接的链环固定结构;链环固定结构均包括U型螺栓、两个横链槽和两个螺栓孔,U型螺栓包括两根螺纹杆和垂直连接于两个螺纹杆之间的中间杆,左刮板和右刮板的下端部分别设有缺口,横链槽和螺栓孔分别与缺口相连通,两个横链槽位于两个螺栓孔之间,两个横链槽沿宽度方向延伸且沿长度方向间隔分布,螺纹杆穿过螺栓孔与螺母螺纹连接,中间杆位于缺口内且位于两个横链槽的下方。左刮板和右刮板通过螺栓固定连接,强度大,拆分方便,左刮板和右刮板比普通的刮板短40%左右,当刮板断裂或变形时,可迅速拆卸更换。

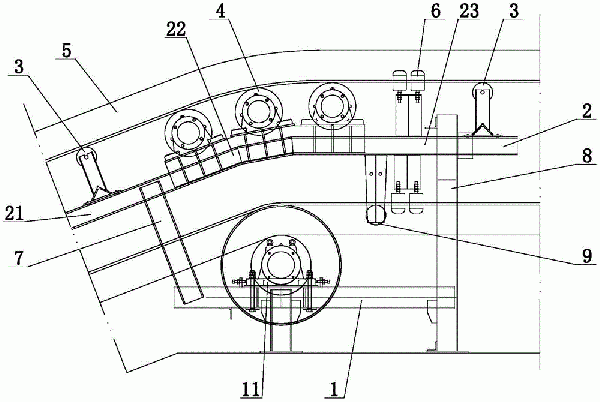

本实用新型公开了一种大倾角带式输送机用凸弧滚筒组,包括:机架,所述机架上方固定设有中间架,所述中间架包括顺次设置的倾斜部、改向部和水平部,所述倾斜部和所述改向部分别设有上托辊,所述改向部设有改向滚筒组,所述改向滚筒组至少设有两个改向滚筒。改向滚筒对输送带的凸弧段提供向上的支撑力,相比于托辊能承受更大的载荷,改向滚筒组能够对凸弧段提供充分的支撑,特别是大带宽、大运量的大倾角输送带提供了足够的支撑,避免了由于凸弧段张力过大而损坏托辊,对输送带起到了一定的保护作用,输送带运行稳定。
本实用新型公开了一种带式输送机移动卸料车密封除尘装置,包括:溜槽,溜槽下端设有密封罩,密封罩上设有连通密封罩内部空间的抽风除尘管,密封罩的前侧和后侧分别设置有防尘罩,防尘罩内设置有改向辊;密封皮带,密封皮带覆盖于整个料仓的进料口上端,并支撑在位于溜槽上方的支撑导向辊上,支撑导向辊设置在卸料车的车架上,张紧调节机构包括设置于防尘罩内的压带辊,压带辊位于改向辊一侧,并且压带辊的位置低于改向辊,改向辊、压带辊均压在密封皮带表面。借此,本实用新型通过在卸料车上增加用于调节密封皮带的张紧调节机构,实现对皮带张紧度的调节,以此进一步提升对料仓进料口的密封程度,增加溜槽下方的真空度,提升吸尘、除尘效果。

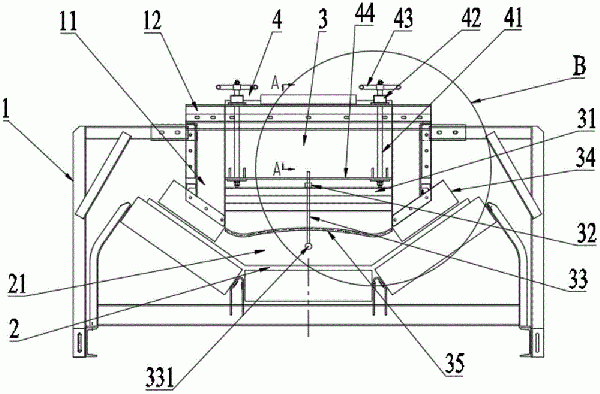

本实用新型公开了一种圆管带式输送机用可调节限料及顺料装置,涉及圆管带式输送机技术领域,它一种圆管带式输送机的可调式限料及顺料装置,其特征在于,可调式限料及顺料装置设置于圆管带式输送机的导料槽支架上,固定挡板位于槽型输送带的槽帮上方,限料板底部向上凹陷形成弧形结构,两固定挡板、槽型输送带的上表面与弧形结构之间围接形成限料截面;顺料装置,顺料装置包括竖向设置的挡杆,挡杆的上端螺纹连接有第一调节螺母,第一调节螺母相对于限料板固定设置,挡杆的下端位于限料截面内。借此,本实用新型通过设置呈竖向的挡杆,对实现大体积物料的拨正,以此保证圆管带式输送机平稳输送物料的目的。

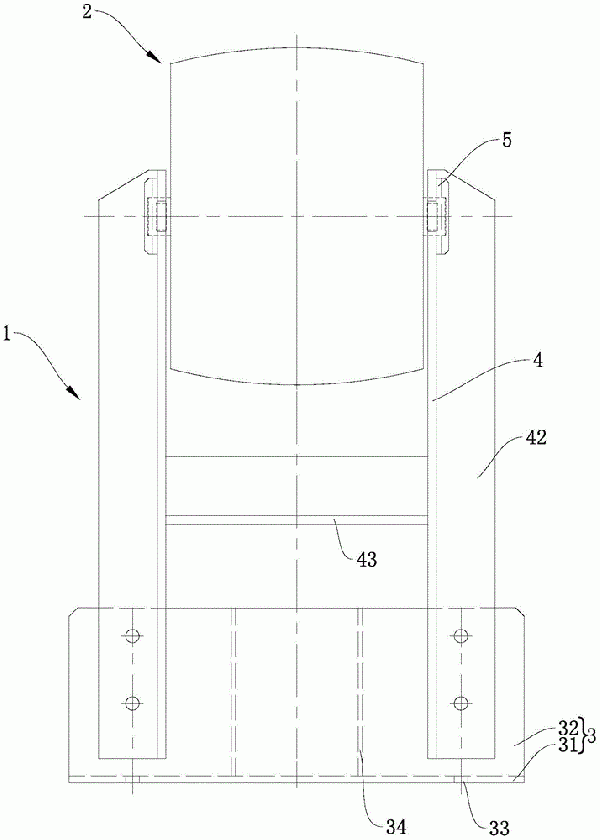

一种管状带式输送机用顶辊组,涉及管状带式输送机设备技术领域,包括支架和顶辊组件;支架包括底座和两侧板,两侧板之间可拆卸安装有顶辊组件;侧板上开设有朝向一侧开口设置的U型槽,两侧板上的两U型槽的开口方向一致,顶辊组件的顶辊轴穿过U型槽位于侧板的外侧,顶辊轴上套设有卡板,卡板位于侧板的外侧且与侧板之间可拆卸连接;顶辊组件为双出轴球形,包括顶辊本体及胶层,胶层的横截面为向远离顶辊本体一侧凸出的弧形。本实用新型能够方便快速的对顶辊进行拆卸,降低工作人员的操作难度及劳动强度。

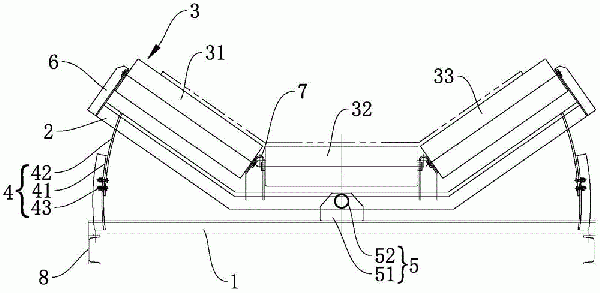

一种平面转弯带式输送机可调上托辊架,涉及带式输送机技术领域,包括下支架和设置于下支架上方的上支架,上支架上转动安装有托辊组;上支架的两侧与下支架之间均设置有结构相同的调整机构,调整机构包括支撑柱、支撑板、至少一个紧固组件,其中,支撑柱的底端与下支架之间固定连接;支撑板的顶端与上支架之间固定连接,支撑板与支撑柱之间可拆卸连接,且支撑板位置可调的沿支撑柱的表面上下滑动;紧固组件,用于与支撑柱配合改变支撑板的顶端到下支架之间的间距,并对支撑板与支撑柱进行紧固。本实用新型能够对上托辊架进行双向调节,结构简单,使用方便,降低劳动强度和维护难度。

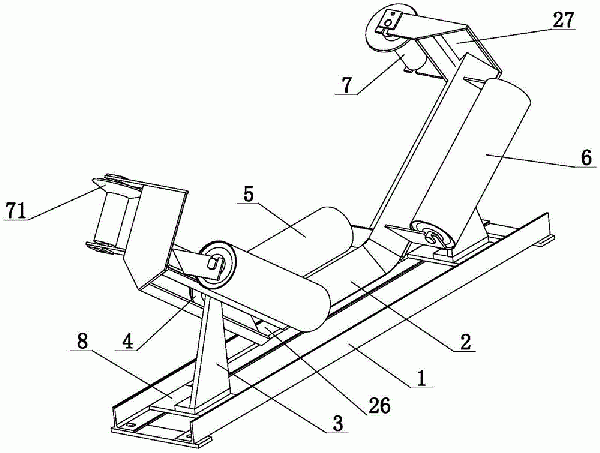

本实用新型公开了一种平面转弯带式输送机用承载托辊装置,包括:下横梁,下横梁固定设置;上横梁,上横梁位于下横梁上方;托辊组,托辊组设于上横梁上;上横梁移动组件,上横梁移动组件包括转动安装的滚轮,上横梁支撑于滚轮上,当上横梁处的输送带受到离心力时,上横梁向外移动,使输送带的外侧高于内侧。本申请的上横梁可相对下横梁移动,输送带和物料受到离心力时,输送带带动上横梁向外侧移动,使得输送带的外侧高于内侧,从而抵消物料和输送带的离心力,能够更好的支持输送带及物料,防止漏料、输送带翻转和输送带跑出托辊组。

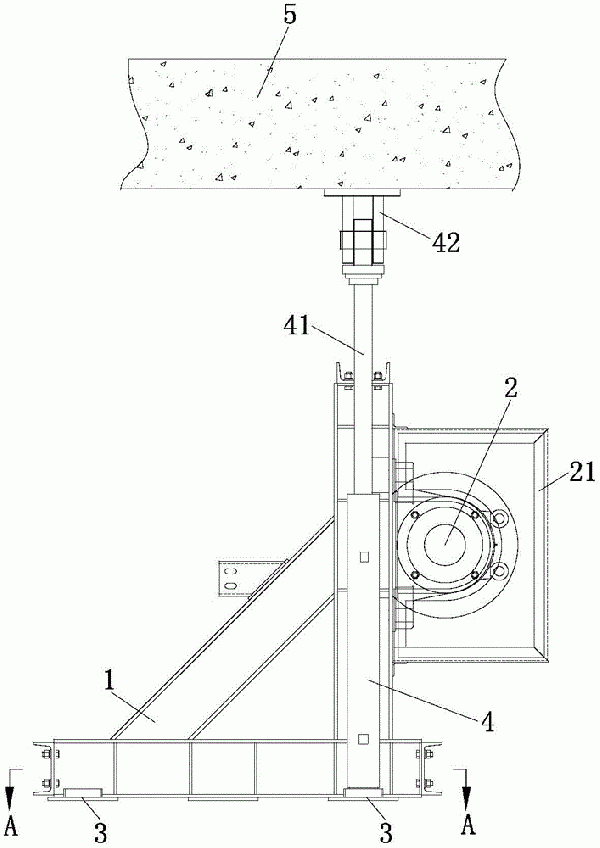

本实用新型公开了一种带式输送机的机尾装置,包括:机尾架,所述机尾架的上部连接有改向滚筒,所述机尾架的底部设置有底座,所述机尾架的两侧对称分布有液压油缸,所述液压油缸的缸底与所述底座相连接,所述液压油缸的活塞杆端部与巷道顶板相连接或者抵接。本申请固定方式强度高,而且操作简单,施工周期短。

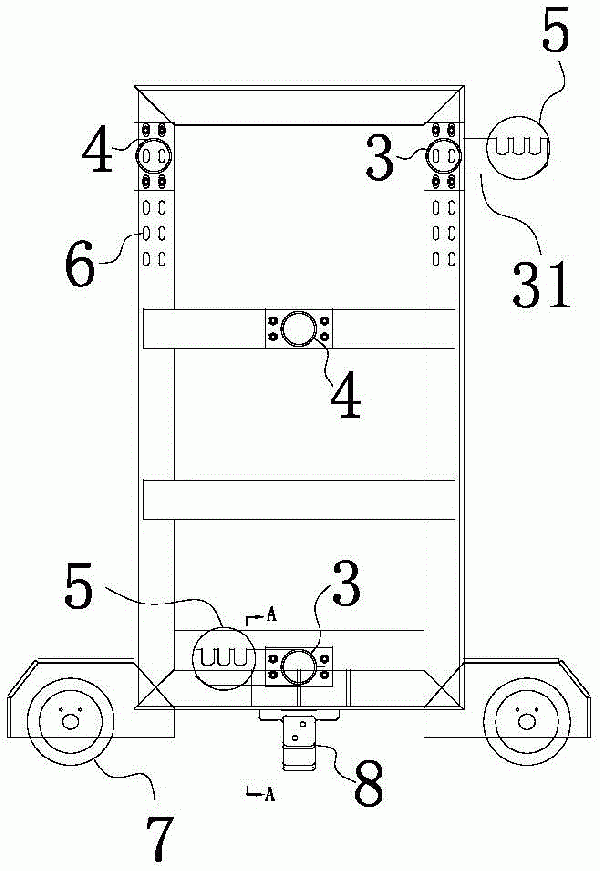

本实用新型涉及一种带式输送机支撑小车,包括车架和位于所述车架底部的车轮,所述车架包括左侧架和右侧架,所述左侧架上部和所述右侧架上部均开设有若干长圆形孔,所述左侧架与所述右侧架通过可拆卸的连接梁一和可拆卸的连接梁二连接,所述连接梁一上设置有安装托辊的边支座和中支座,所述连接梁一能够通过所述长圆形孔调节所述托辊的高度;所述左侧架和所述右侧架的底部且位于两个所述车轮之间设置有防倾翻装置。本实用新型结构简单,使用方便,能够调节托辊的高度,便于取出,具有防倾翻的功能。

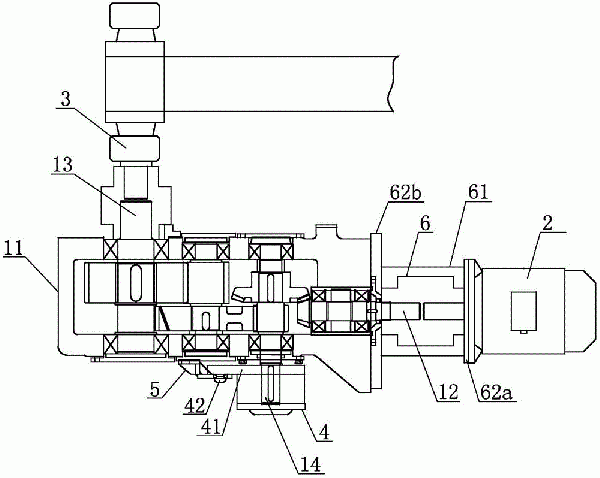

本实用新型公开了一种带式输送机用减速机逆止装置,包括减速机和逆止器,减速机包括减速机箱体、输入轴、输出轴和中间轴,输入轴与电机连接,输出轴与传动滚筒连接,中间轴穿出减速机箱体并连接逆止器,逆止器通过连接座连接于减速机箱体,连接座包括逆止器连接板和减速机连接板,逆止器连接板和减速机连接板通过连接筋板相连接,逆止器连接板上开设有圆孔,减速机连接板上开设有螺栓孔,逆止器设置有逆止臂,逆止臂上固定连接有一销轴,圆孔套设于销轴,减速机连接板通过螺栓固定于减速机箱体。本实用新型的带式输送机用减速机逆止装置,对逆止器的安装操作非常简单。

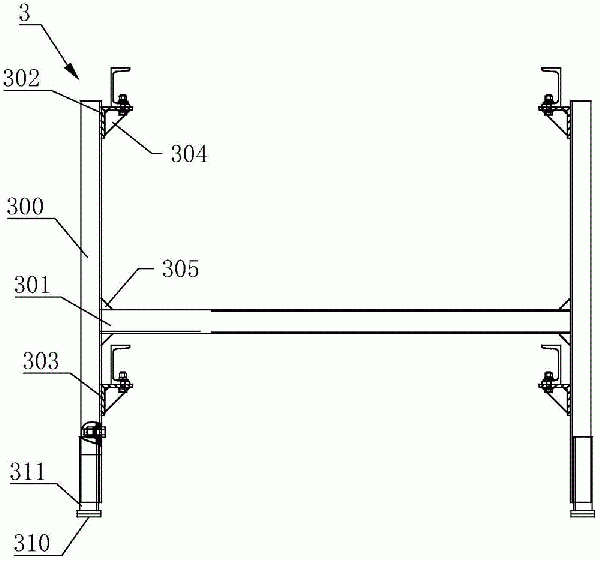

本实用新型公开了一种具有可调支腿的带式输送机,包括环状的输送带、机架及支撑固定机架的支腿结构,机架包括上层架和下层架,上层架和下层架上分别设置有槽型托辊组,槽型托辊组上固设输送带形成上层输送部和下层输送部;支腿结构包括多个支腿,每个支腿均包括可拆卸连接的上架体和脚架,上架体包括上支撑角钢和下支撑角钢,上支撑角钢与上层架固定连接,下支撑角钢与下层架固定连接。由上述可知,本实用新型的输送机具有上下输送功能,能够输送不同的物料,适应于大运量输送,同时设置可调支腿结构,来安装固定机架,实现上下可靠输送,又因支腿可通过调整上架体和脚架的连接高度,以满足不同高度固定需求,且结构简单,成本低。

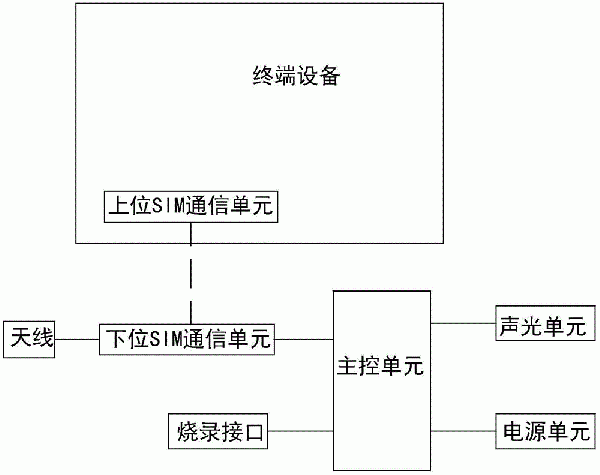

本实用新型公开了一种带式输送机用智能装箱单查验系统,包括终端设备,还包括查验模组,查验模组设在包装箱上;查验模组包括电源单元、定位单元、声光报警和二维码,声光单元与定位单元电连接,定位单元与终端设备无线通信连接,且终端设备内具有物联APP。本系统投入使用后,在输送机的各部件进行包装时,可根据组装的实际需要进行包装,包装后终端设备上的物联APP生成对应的二维码,包装箱生成后,可通过二维码的定向通道功能进行信息补充与更改,另终端设备可通过定位单元,发送无线信号至包装箱上的查验模组,定位单元触发声光单元,发出声光提示,以快速的进行定位。可见,本实用新型实现了包装箱单智能查验,提高了效率。

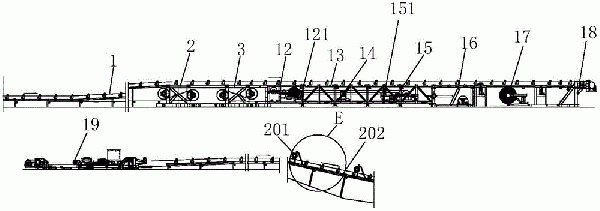

本实用新型公开了一种无基础带式输送机,无基础带式输送机包括依次设置的机尾、传动装置、储带转向装置、储带仓、支撑小车装置、游动小车装置、张紧装置、卷带装置、及卸载装置;传动装置的传动机架总成上转动设置有两个传动滚筒和两个分别连接有驱动其转动的动力装置的改向滚筒,两个传动滚筒放置在同一个传动机架上可以抵消部分内力,传动装置自身重力产生的摩擦力可抵消皮带大部分的水平拉力,稳定性好,传动机架整体受扭矩减小,整体结构紧凑,节约煤矿施工成本。在传动机架总成以及张紧装置的底板上设置有螺栓孔,在地面上间隔打上数个锚杆,使用锚杆通过螺栓孔安装在地面上,不需土建基础,施工量小,施工周期短,安装方便,生产成本低。
本实用新型公开了一种无基础带式输送机传动装置,无基础带式输送机传动装置的传动机架总成上转动设置有两个传动滚筒和两个改向滚筒,两个传动滚筒分别连接有驱动其转动的动力装置;将两个传动滚筒放置在同一个传动机架上,可以抵消部分内力,传动装置自身重力产生的摩擦力可抵消胶带大部分的水平拉力,稳定性好,传动机架整体所受的扭矩大大减小,并且传动机架整体的结构紧凑,节约煤矿施工成本。在传动机架总成上设置有螺栓孔,传动装置安装完成后,使用方可适当在地面上间隔打上数个锚杆,即用锚杆通过螺栓孔将传动装置与地面简单固定即可,不需要土建基础,施工量小,施工周期短,安装方便,生产成本低。
本实用新型公开了一种带式输送机导料槽集流导向对中装置,导料槽安装于支架,支架包括立柱和与立柱固定的横梁,导料槽包括侧板和固定于侧板顶部的上盖,在胶带运行方向的两侧上方分别设置有侧板,两侧板之间形成料流通道,两侧板分别设置有集流导向对中装置,集流导向对中装置包括导流板和调节机构,导流板的上部与侧板转动连接,调节机构包括丝杠和丝母,丝杠与丝母连接并且贯穿立柱、侧板,丝杠贯穿立柱的一端连接有旋转手轮,丝杠贯穿侧板的一端与导流板的下部通过活动连接结构活动连接。本实用新型的带式输送机导料槽集流导向对中装置,可以方便快捷的调节物料落料位置,该装置结构简单,操作方便。
本实用新型公开了一种圆管带式输送机用限料装置,限料装置固定安装于机架上,包括第一导料板、第二导料板、固定安装于第一导料板和第二导料板外侧的限料板、固定安装于第一导料板和第二导料板顶部的盖板;限料板的顶部斜向远离盖板的一侧设置,限料板的底部向上凹陷形成弧形结构,弧形结构与槽型输送带之间形成限料截面;第一导料板、第二导料板和盖板的外侧固定安装有连接架。本实用新型可以避免输料过程中积料对输送带产生损害,防止胀管、爆管现象的出现,提高了输送带的使用寿命;同时,结构简单,安装便捷,维护方便,省时省力。
本实用新型公开了一种带式输送机用半圆管式翻带装置,沿胶带运行方向,包括顺次设置的第一压带滚筒、第一翻转组件、第二翻转组件、第三翻转组件、第四翻转组件、第五翻转组件和第二压带滚筒,第一翻带组件对胶带的翻转角度为20°~30°,第二翻转组件对胶带的翻转角度为55°~65°,第三翻转组件对胶带的翻转角度为90°,第四翻转组件对胶带的翻转角度为115°~125°,第五翻转组件对胶带的翻转角度为150°~160°。由于相邻的翻转组件对胶带的翻转角度之间差比较小,特别是第三翻转组件对胶带的翻转角度为90°,与现有技术相比,具有翻转距离短,胶带翻转过渡平滑不伤带的好处。
本实用新型公开了管状带式输送机用低摩擦辊总成,包括辊轴和辊体,辊体转动设置在所述辊轴上,沿辊轴的轴向上,辊体的直径从中间向两边逐渐变小,辊体包括多个辊单元,多个辊单元间隔设置在辊轴上,辊单元包括分辊体和成对设置的轴承组,分辊体和辊轴之间设置有轴承组。多个辊单元是分别独立旋转的,每个分辊体的线速度不同,减小了辊体对输送胶带的摩擦,延长了输送胶带的使用寿命。
本实用新型公开了一种可逆带式输送机用螺旋拉紧装置支撑架,包括槽钢轨道,槽钢轨道的两端部外侧分别固定安装有挡板和螺杆安装板,螺杆安装板与螺旋拉紧装置中的螺杆配合使用;槽钢轨道的两侧面上均固定安装有两连接座,连接座两两对称设置且分别靠近挡板和螺杆安装板;槽钢轨道的长度大于螺杆的工作长度。本实用新型结构简单、使用方便,能够满足可逆带式输送机的螺旋拉紧需求和输送需求;同时,能够保证螺旋拉紧装置的拉紧能力和拉紧效果。
一种带式输送机螺旋拉紧装置,包括机尾架,机尾架的外端部上固定安装有可转动的螺杆,机尾架的外侧设置有滑架,螺杆驱动滑架沿机尾架的轴线方向往复移动,滑架包括两侧壁,两侧壁上均设置有至少一个侧滚动机构,侧滚动机构位于两侧壁与机尾架之间。本实用新型能够降低滑架与机尾架之间的摩擦力,降低移动能量损失,有效解决卡死现象的出现,提高调整效率。
本实用新型公开了一种管状带式输送机防叠带装置,设置于管状带式输送机的机头胶带过渡段的机架上,机架上设置有用于承托胶带的多个槽角托辊组,每个槽角托辊组均包括两个对称设置的槽角托辊,从胶带展开的初始位置至输送机的机头位置,机架上固定设置有多个挡辊组,多个挡辊组与多个槽角托辊组一一对应,每个挡辊组均包括两个对称设置的挡辊;防叠带装置包括用于检测机头胶带过渡段沿带宽方向跑偏的传感元件和管状带式输送机调正装置;至少一个挡辊组上设有传感元件。本实用新型的管状带式输送机防叠带装置通过传感元件检测到跑偏至可能发生叠带时,调正装置会配合对成管段的胶带扭转或偏移进行调整,进而达到防叠带的目的,可靠性高。
本实用新型公开了一种管状带式输送机过渡段承托装置,包括机架,沿胶带运行的方向上,管状带式输送机过渡段依次包括成管末段、中间展开过渡段和机头展开段,机架上设置有位于成管末段的成管末段作用辊集成架和位于中间展开过渡段的多个托辊组;作用辊集成架包括多个平行设置的作用辊架,多个平行设置的作用辊架之间通过长连接件固定连接成一体;多个托辊组依次间隔设置,托辊组包括沿竖直方向对称设置的两个槽角托辊,槽角托辊与水平面夹角为α。在作用辊集成架和多个托辊组综合作用下,能使得胶带能平稳地从展开状态过渡成成管状态,避免了胶带弯折折损。
本实用新型公开了一种环保型可逆配仓移动式带式输送机,包括输送机本体,输送机本体的外部设置有防尘装置,防尘装置包括上防尘装置和输送带防尘装置;上防尘装置包括密封胶带、改向托辊组和锁紧装置,改向托辊组和锁紧装置用于对密封胶带进行张紧;输送带防尘装置包括两侧防尘机架,两侧防尘机架的外侧和顶部均分别固定安装有侧密封挡板和顶密封挡板,两侧防尘机架之间固定安装有第一底密封挡板。本实用新型在对细粉类干燥物料进行输送时,能够减少粉尘污染,降低设备故障率;同时,提高了操作人员的操作安全性,且结构简单、易于维护。

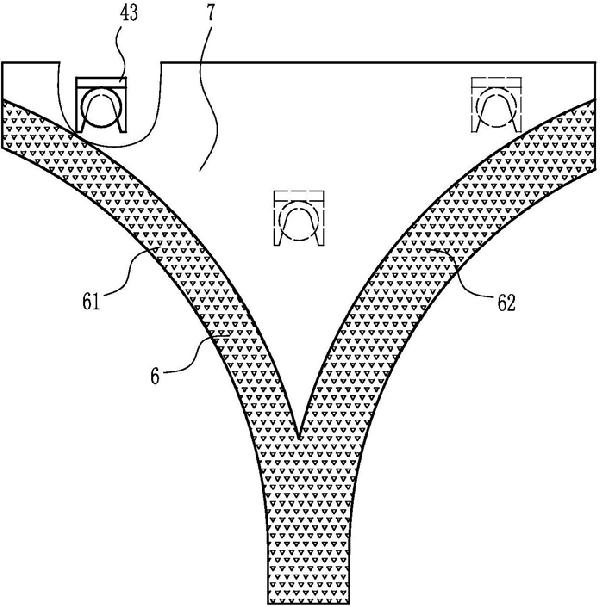

本实用新型公开了一种皮带输送机用卸料小车,包括车架,车架上设物料输送部件、受料漏斗和两个溜槽;两个溜槽对称设置;两个溜槽均连通设在受料漏斗的下端;两个溜槽分别向输送机机架侧部倾斜延伸,溜槽的下端设竖向设置的卸料口;两个溜槽与受料漏斗的连通处设可转动的比例布料部件,通过比例布料部件转动改变两个溜槽入口的大小;溜槽的卸料口处设伞状结构的防尘罩,防尘罩内侧设有多个喷雾头组,多个喷雾头组沿防尘罩内壁周向均匀布置;本实用新型,可以具有简单的抑尘结构,对于粉尘有较好的抑制效果,避免因真空动力带走部分落地粉尘和多余的气体而造成的动力浪费;可以在双侧卸料时进行比例调节,提高方便性。
