组合式振动筛筛网 602

 0

本实用新型公开了一种组合式振动筛筛网，由外框架，及安装于外框架中的筛网板和托网板组成；所述外框架包括用于插装筛网板的筛网框，及用于插装托网板的托网框；所述筛网框位于托网框上方，且筛网框和托网框之间留设有间隙层；所述间隙层中间隔安装有多组摆动组件；所述摆动组件包括转轴，及沿转轴轴向间隔设置的摆杆；所述摆杆中央与转轴固定连接，其两端分别套设有一橡胶头；所述橡胶头与筛网板和托网板活动接触；所述转轴两端分别通过轴承座与外框架活动连接；本实用新型的组合式振动筛筛网，便于拆装和清理，且延长了使用寿命，减少筛孔堵塞情况的发生。

输送带驱动辊 891

 0

本实用新型涉及输送装置技术领域，具体涉及一种输送带驱动辊，包括辊筒、轴头、内衬固定部、联动耐磨部和蛇形弹簧，所述辊筒为中空管状结构且两端的内部固定连接有所述内衬固定部，所述轴头的末端套设有联动耐磨部且深入对应的内衬固定部内，所述蛇形弹簧为环行的弹簧结构且内外两端分别与所述内衬固定部和所述联动耐磨部连接；所述内衬固定部为杯状结构且在外部的开口处可拆卸连接有内齿环，所述联动耐磨部包括可拆卸的套设于轴头上的外齿环，所述外齿环与内齿环啮合连接，本装置通过蛇形弹簧和内齿环两个点的支撑可以分散辊筒对轴头的力，从而避免轴头过度磨损，然后通过套设于轴头上的外齿环使得轴头与辊筒分离，从而保证输送辊的使用寿命。

抗撕裂的异型输送带 315

 0

本实用新型公开了一种抗撕裂的异型输送带，包括底部覆盖层，所述底部覆盖层的顶部设置有第一玻璃纤维网格布层，所述第一玻璃纤维网格布层的顶部设置有若干个第一缓冲块，所述第一缓冲块的顶部设置有第一防水层，所述第一防水层的顶部设有若干根抗拉钢丝绳，若干根所述抗拉钢丝绳上方设置有第二防水层，所述第二防水层的顶部设置有若干个第二缓冲块，若干个所述第二缓冲块的顶部设置有第二玻璃纤维网格布层，所述第二玻璃纤维网格布层的顶部设置有顶部覆盖层，本实用新型具有抗撕裂效果好，且耐磨性强的特点。

用于输送带的自动调偏装置 923

 0

本实用新型涉及输送带技术领域，具体公开了一种用于输送带的自动调偏装置，包括第一横梁和第二横梁，所述第一横梁和第二横梁平行布置；所述第一横梁和第二横梁之间设有一组连接板，每个所述连接板的两端分别与第一横梁和第二横梁转动连接；所述连接板靠近第一横梁的端部安装有导向轮；所述第一横梁的两端对称的设有一组挡辊，所述挡辊和导向轮位于同侧。本实用新型能够在输送带出现跑偏时，主动调整输送带运动的方向，对输送带的位置进行纠正。

螺旋输送机自动推移装置及钻屑输送装置 879

 0

本实用新型提出了一种螺旋输送机自动推移装置和钻屑输送装置，钻屑输送装置包括设置在泥浆罐罐面上方的若干离心机；设置在泥浆罐罐面上的螺旋输送机，所述螺旋输送机上设置螺旋输送机自动推移装置，其包括设置在泥浆罐罐面上的若干导轨，所述导轨的两端分别对应螺旋输送机的工作位置和拆装位置；以及设置在螺旋输送机两侧的若干自动升起与行走装置，所述自动升起与行走装置构造成能够向下伸出并连接在导轨上，并继续伸出使所述螺旋输送机升起并脱离泥浆罐罐面；其中，所述螺旋输送机移动时所述自动升起与行走装置在所述导轨上行走；在工作时所述螺旋输送机处于工作位置，在拆装或维修时所述螺旋输送机处于拆装位置。

立体多层式皮带输送设备 531

 0

本发明涉及物料输送的技术领域，特别涉及一种立体多层式皮带输送设备，包括筛分输送装置、安装架和输出装置，所述的筛分输送装置安装在安装架之间，输送装置的右端连有输出装置。本发明可以解决现有的皮带输送设备在对碎块状的物料进行输送时，往往需要将碎块状的物料输送到指定位置后再对其进行筛分处理，并将不同大小的物料分别输送，该方式会导致装置的整体利用率较低，延长工作时间；本发明设计了一种可在碎块物料输送过程中对碎块物料进行筛分的机械设备，还可对筛分后的碎块分别进行运输，提升了整体设备的利用率，同时本发明还可对筛分后的物料最终的输送位置进行位置与高度的调节，便于物料输送到指定位置。

油电两用半卧式潜水离心泵装置 463

 0

本实用新型公开了油电两用半卧式潜水离心泵装置，涉及离心泵技术领域，包括工作板，工作板共设置有两组，两组工作板相互靠近的一侧边角处均固定设置有固定杆，且固定杆的横截面呈工字形，其中一组工作板的顶部中心处通过螺栓固定设置有驱动电机。该油电两用半卧式潜水离心泵装置，通过主轴、辅助轴、嵌设杆和安装槽，可以简化整个传动结构，方便工人快速进行安装和动力的切换，进一步提高了该装置的使用便捷性，该油电两用半卧式潜水离心泵装置，通过主齿轮、辅助齿轮和三角带轮，可以实现动力的备份快速切换，避免因为断电影响离心机工作，导致设备的工作效率无法提高，进一步提高该装置的实用性。

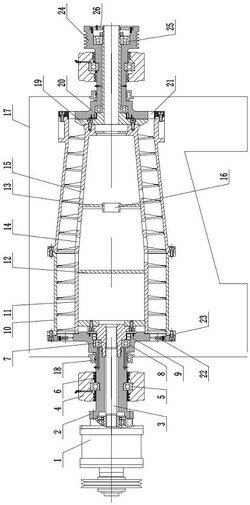

卧式螺旋钻井液离心机 344

 0

本实用新型公开了一种卧式螺旋钻井液离心机，涉及钻井液设备领域。具体包括滚筒外壁和滚筒内壁；滚筒内壁上设有叶轮。滚筒内壁设有第一隔板和第二隔板，将其分为隔离区、分离区和排空区；分离区和排空区上分别设有第一排口和第二排口。第二隔板上设有支撑环。滚筒内壁的两端分别有第一连接座和第二连接座；第一连接座和第二连接座的外设有旋转连接的第一支撑轴座和第二支撑轴座；滚筒外壁与第一支撑轴座和第二支撑轴座固定连接；第一连接座的外端设有差速器；差速器通过花键轴与第一连接座相连接；第二支撑轴座的外端设有外接口。与现有技术相比本实用新型的有益效果是：结构简单，各部件之间连接关系可靠，传动性强，密封性好。

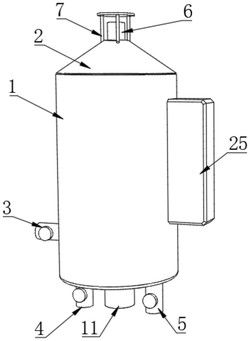

延迟焦化尾气回收装置 977

 0

本发明涉及尾气回收技术领域，具体是一种延迟焦化尾气回收装置，包括油气分离罐本体，所述油气分离罐本体的侧端固定连通有进液管，所述油气分离罐本体的下端固定连通有油气导入管和排液管，所述油气分离罐本体的顶端固定连接有端盖，所述端盖的顶端固定连通有排气管，所述排气管处设置有防尘结构，所述防尘结构与端盖相连接，所述油气分离罐本体的内侧设置有浮动式除油机构和搅拌机构，本发明中的搅拌机构在浮动式除油机构的作用下随着油气分离罐本体中处理溶剂的液面升降而发生相应的变化，保持搅拌机构始终充满处理溶剂所在的区域，从而保证稳定的混合作用，同时不会影响浮动式除油机构稳定除油。

分体式硬岩掘进机 793

 0

一种分体式硬岩掘进机，工程机械领域；本发明掘进技术包括：刀盘弧型切刀环向切割岩筒；刀盘中心水磨钻与劈裂器取出岩芯；各岩筒间切锯纵向切割管片；刀盘中心截锯横向分离管片；中刀盘前支撑定位刀盘完工硬岩岩壁，后支撑推进中刀盘旋转切割分离管片，大刀盘前支撑定位中刀盘完工岩壁，后支撑推进中刀盘旋转切割分离管片，外排系统排出全部管片。本发明利用掘进空间硬岩制造管片衬砌掘进岩壁、剩余管片销售收入节约投资、硬岩切割量少、资源利用率高、掘进速度快、掘进成本低、工程投资少、构建物使用寿命1000年。解决了现有技术硬岩切割量大、浪费资源、掘进速度慢、掘进成本高、购买混凝土管片、构建物使用寿命短等问题。

管片式分体硬岩掘进机 932

 0

一种管片式分体硬岩掘进机，地下工程领域；本发明刀盘中心水磨钻劈裂器取出硬岩岩芯；弧型切刀环向切割岩筒；切割锯纵向切割管片；中心锯横向分离管片；中刀盘前支撑定位已完工小环岩壁拉动、后支撑推进中刀盘环向切割纵向切割横向分离管片，大刀盘前支撑定位已完工岩壁拉动，后支撑推进中刀盘环向切割纵向切割横向分离管片，外排系统排出全部管片。本发明利用硬岩掘进空间采掘硬岩管片增强后衬砌掘进空间外层、剩余管片销售收入抵顶投资、硬岩切割量极少、资源利用率极高、工程投资少，硬岩管廊隧道建造成本低、掘进速度快、管廊隧道使用寿命1000年。解决了现有技术管廊隧道建造成本高、掘进速度慢、购买混凝土管片使用寿命短等全部问题。

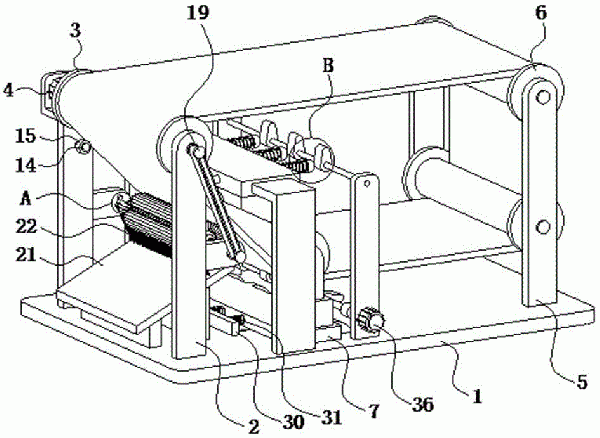

具有清理功能的带式输送机 665

 0

本发明属于带式输送机技术领域，具体涉及一种具有清理功能的带式输送机，包括主动滚筒、从动滚筒、调节滚筒和输送带；本发明通过滑动板的往复水平移动带动调节滚筒倾斜往复移动，从而使得驱动滚筒与调节滚筒之间的输送带在运动的同时处于往复晃动的状态，并通过滚轮向输送带施加的作用力使得输送带产生一定的振动，从而使得残留在输送带上的粉末物料与输送带之间的粘结力降低，再通过软毛辊对输送带表面进行清扫，既保证了清扫效果，也避免了对输送带表面造成划伤的状况；软毛辊在转动的同时进行轴向往复移动，进一步提高了对粉末物料的清扫效果。

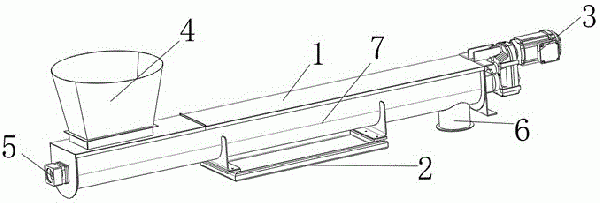

带有环保除尘机构的水泥螺旋输送机 534

 0

本实用新型公开了一种带有环保除尘机构的水泥螺旋输送机，包括底板，所述底板的顶部一侧固定连接有第一支撑块，所述第一支撑块的上方设有输送仓，所述输送仓的底部一侧固定连接有第一固定块，所述第一固定块的后端面通过转轴活动连接在第一支撑块的前端面，所述输送仓的远离第一固定块的一侧固定连接有第二固定块，所述第二固定块的下方设有限位仓，所述限位仓内设有第一限位块，所述第一限位块的顶部固定连接有限位杆，所述限位杆的顶端贯穿限位仓，本实用新型通过一系列的结构使得本装置具有除尘机构，可减少加入水泥时产生的灰尘，从而减少灰尘对环境的污染，且可防止水泥阻塞进料管等特点。

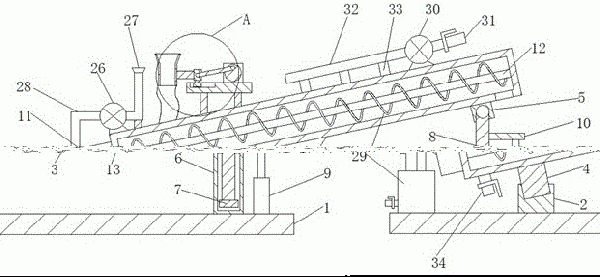

减震降噪的混凝土厂用矿粉螺旋输送机 377

 0

本实用新型公开了一种减震降噪的混凝土厂用矿粉螺旋输送机，包括：主固定结构，所述主固定结构实现结构的组合安装；减震结构，所述减震结构实现主固定结构的减震降噪能力，所述减震结构固定连接在主固定结构的底部；驱动结构，所述驱动结构实现主固定结构的工作能力，所述驱动结构固定连接在主固定结构的右侧。本实用新型中，首先在螺旋输送机的底部加装一组由支架杆、固定转动座和滑动块组成的支架结构来对机体进行支撑，再通过在机体的底部加装滑动筒，滑动筒与固定底板顶部加装的支撑柱进行滑动连接，滑动筒与固定底板之间又加装有弹簧，机体在启动的时候，产生的震动，使滑动筒在支撑柱的作用下，带动机体进行轻微位移，值得大力推广。

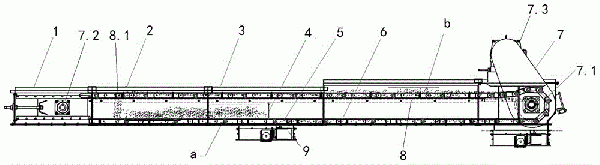

新型自清刮板输送机 443

 0

本实用新型涉及一种新型自清刮板输送机。其技术方案是：在双层机身的底部设有粮食出料口，双层机身一端安装机头，另一端的机尾处安装从动齿轮，所述机头内设有主动齿轮，在主动齿轮和从动齿轮之间安装链条，链条包括链条主体、翻料斗和刮板，在链条主体上设有多个翻料斗和刮板，通过主动齿轮带动链条绕着从动齿轮旋转；所述双层机身的中部设有中间隔板，将双层机身分隔为上下两层。有益效果是：本实用新型通过链条上的刮板来推动粮食被输送到粮食仓位中，残料通过翻料斗铲着残料绕着主动齿轮翻转后，被送到中间隔板的上表面，然后，继续通过链条上的刮板向尾部循环，从而实现自清洁的输送功能，避免出现粮食串仓的结果。

新型自清刮板输送机链条 1037

 0

本实用新型涉及一种新型自清刮板输送机链条。其技术方案是：包括多组内链节和多组外链节依次连接组成，每组外链节包括第二内链板、第二外链板、销轴，所述第二内链板和第二外链板的两端分别通过销轴将两组内链节连接，其中，第二内链板和第二外链板分别采用L形结构链板，并安装耐磨刮板，在耐磨刮板的前侧安装回料斗或清扫板。有益效果是：本实用新型在链条的耐磨刮板上安装回料斗或清扫板，链条机体内沿轨道运动，推动物料前进，耐磨刮板起到加强和耐磨作用，清扫板采用长方形结构的耐磨板，材质质软有韧性，对刮板机机体内底部进行基本无死角清扫；回料斗就可以实现自清功能，适用于粒料、粉料等流动性好或流动性差的不同粮食。

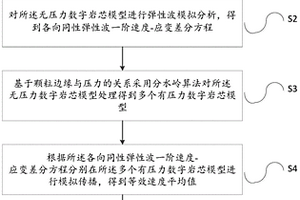

数字岩芯等效弹性参数估算方法及装置 792

 0

本发明提供一种数字岩芯等效弹性参数估算方法及装置，方法包括：从扫描装置中获得数字岩芯图像，并对数字岩芯图像进行阈值分割得到多个矿物类型，从而构建无压力数字岩芯模型，对其进行取向分布函数分析及矿物组分等效模量计算得到等效模拟的参数；然后基于颗粒边缘与压力的关系采用分水岭算法对数字岩芯模型处理得到多个有压力数字岩芯模型；根据各向同性弹性波一阶速度‑应变差分方程分别在多个压力数字岩芯模型的模拟传播得到等效速度平均值；对等效速度平均值的校正分析得到校正结果。本发明有效地改善了弹性参数估算精度，有效地解决常规岩石物理等效弹性模拟及静态数值模拟的局限性问题，为认识和了解岩石性质提供了可靠依据。

炼铜装置及工艺 928

 0

本发明提供一种炼铜装置及工艺,装置结构为可回转卧式圆筒形炉体外壳为钢板,内衬为耐火材料,炉体通过两个托圈由四个托辊支承于基础上,其中一侧配有传动机构,电机带动减速机通过齿轮与圆筒上的齿圈驱动炉体沿中心轴转动;炉中由耐火砖挡墙隔开,分为熔炼区、吹炼区和精炼区,挡墙底部有空隙;各区底部分别安装喷枪;加料口设在熔炼区上方;烟道口和熔剂口设在吹炼区上方;主烧嘴、辅烧嘴分别设在靠近熔炼区和精炼区两侧的炉体端壳上;放渣口和放铜口设在辅烧嘴一侧的炉体端壳上;本发明结构简单,设计合理,节能环保,具有很好的推广使用价值。

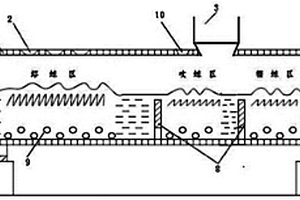

一步炼铜工艺及其装置 883

 0

一步炼铜装置及其工艺，炉体中由挡墙将炉内分为三个区，即熔炼区、吹炼区、精炼区，底部分别安装两排错开布置与垂线有夹角的喷枪；将及返尘混合后，由熔炼区的加料口加入混合铜精矿与熔剂内，通过喷枪喷入富氧空气进行自热熔炼，生成铜锍；吹炼区喷枪喷入富氧空气，将铜锍吹炼成粗铜和炉渣；精炼区喷枪送入富氧空气进行氧化，送入天然气作还原剂进行还原，生成的纯度较高的阳极铜从放铜口间断放出，解决了SO2的低空污染问题，使操作环境大大改善，而且硫和热能的利用率显著提高，进一步提高了经济效益；同时提供一种比现有连续炼铜工艺更先进、流程更短、投资更省、成本更低、综合能耗更低、回收率更高、综合利用更好。

非离子型聚丙烯酰胺的制备方法 1030

 0

本发明公开了一种非离子型聚丙烯酰胺的制备方法，在聚合物的合成过程中引入了耐水解功能单体，采用微酸性缓冲溶液既控制了聚合反应pH为弱酸性以抑制聚合物的水解，同时不至于引发强酸性条件下亚胺化交联反应影响聚合物溶解性；采用低温低浓聚合工艺控制聚合反应终温以尽量减轻聚合反应后期因温度升高引发的水解反应；聚合完成后取出胶块进行造粒，向胶粒中加入还原性助剂，一方面抑制胶粒水解，另一方面降低残余单体含量。本发明合成的非离子聚丙烯酰胺，不但具有高分子量，而且产品几乎不含有水解度(水解度1％以下)，因此能够更好的发挥非离子聚丙烯酰的特点，适用于选矿过程中酸性污水的处理、纺织工业助剂等领域。

耐高温耐盐高粘度速溶聚丙烯酰胺 877

 0

本发明公开了一种耐高温耐盐高粘度速溶聚丙烯酰胺，以丙烯酰胺单体、阳离子型单体为主要原料，包括以下步骤:步骤一：将丙烯酰胺与丙烯酸按质量比50:1～35:20混合，并加入阳离子型单体进行搅拌，在搅拌下通氮气除氧,加入引发剂和异丙醇，稀释至质量浓度为36～40%A溶液；通过本发明中的制备方法，通过通入纯度≥99.99%高纯氮气驱除体系中的氧气和加入金属络合剂、链增长剂和改性纤维素聚丙烯酰胺在使用中可以快速溶解，从而可以在选矿和造纸等行业进行使用，有效的缩小了使用的局限性，将耐高温复合物以及耐腐蚀复合物添加至聚丙烯酰胺内，有效的提升了聚丙烯酰胺的耐高温性能和耐盐性能。

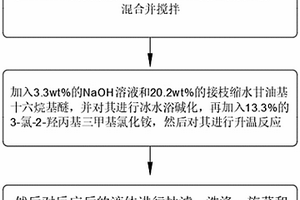

阳离子疏水改性瓜尔胶及其制备方法 1039

 0

本发明公开一种阳离子疏水改性瓜尔胶及其制备方法，涉及瓜尔胶制备技术领域，该种阳离子疏水改性瓜尔胶的制备方法为在离子液体中加入瓜尔胶原粉混合并搅拌、加入NaOH溶液和接枝缩水甘油基十六烷基醚，冰水浴碱化一段时间后加入3‑氯‑2‑羟丙基三甲基氯化铵，然后对反应后的液体进行抽滤、洗涤、旋蒸和烘干后得到阳离子疏水改性瓜尔胶粉末，本发明通过接枝缩水甘油基十六烷基醚和3‑氯‑2‑羟丙基三甲基氯化铵对瓜尔胶进行疏水改性,从而提高其增稠性能。改性后的瓜尔胶的分子量剧烈下降,但粘性却大大高于原料瓜尔胶,说明接枝的长链烷基发生了疏水缔合效应，使得产物表现出优异的增稠性能。本发明对瓜尔胶疏水改性及为选矿中的应用有重要参考意义。

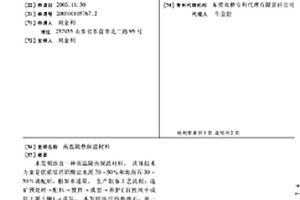

高温隔热保温材料 929

 0

本发明涉及一种高温隔热保温材料。具体技术方 案是优质低钙铝酸盐水泥70~50％和海泡石30~50％调配后， 假如水适量。生产制备工艺流程：选矿预处理→配料→搅拌→ 成型→养护(自然风干或烘干箱干燥)→成品。本发明选用的海 泡石，是一种白色，质轻能浮于水面的高镁纤维状硅酸盐粘土 矿物，其化学分子式为Mg8 [Si12O30](OH) 412H2O。它有极 强的吸附性。本发明与现有各种类型的隔热保温材料相比具有 如下特点：使用温度高，耐明火1700℃；在常温及高温时其强 度都高于现有保温材料；导热系数低，热容小；重量轻、韧性 好；绝缘、绝热、隔音性能很好。它可广泛用于冶金、机械、 电子、石油化工、建筑、热工仪表等领域。

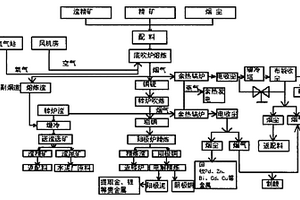

吹氧造锍多金属捕集工艺 937

 0

本发明提供吹氧造锍多金属捕集工艺,将混合精矿、石英石、返料等进行配料,将氧气和空气,从炉子底部经超音速氧枪射入熔池内,空气与氧气的体积比为0.5-0.6,空气压力为0.4-0.7MPA,熔池温度为1200-1250℃,混合后的富氧空气与炉料发生化学反应,产出含金铜锍和炉渣;含金铜锍送P-S转炉吹炼,生成的含金粗铜送阳极固定反射炉精炼,精炼提纯后的含金铜液在圆盘浇注机上浇注成阳极板,阳极板再送电解工序进行湿法精炼,产出高纯阴极铜和阳极泥,阴极铜送往深加工车间继续;熔炼和吹炼炉渣送缓冷渣场冷却后再送渣选矿,具有备料简单,作业稳定,对金属元素的捕集能力强,对原料的适应性范围广等优点。

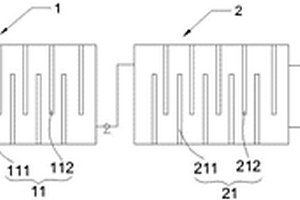

重金属污水处理系统 977

 0

本发明公开了一种重金属污水处理系统，包括依次设置的第一还原池、第二还原池和过滤池，第一还原池的进水口与污水源连接，第一还原池的出水口与第二还原池的进水口连接，第二还原池的出水口与过滤池的进水口连接，过滤池底部设置有排水口；第一还原池设置有重金属电解装置，第二还原池设置有铁电解装置，重金属电解装置和铁电解装置分别与电控装置连接。本发明的重金属污水处理系统，适用于选矿、冶炼、化工、电镀等各类重金属废水处理，并能使废水的有害成分在电解过程中氧化还原、气浮、驼色脱臭杀菌、絮凝过程中得到良好的降解，回收率＞95％，回收后的废水再经强氧化还原电化学装置，确保废水处理稳定达标，具有较高的经济效益和环境效益。

萤石选矿用碳酸钙抑制剂及其制备方法 913

 0

本发明公开了一种萤石选矿用碳酸钙抑制剂及其制备，抑制剂包含改性淀粉、单宁酸类、硫酸盐、木质素磺酸钠组分。制备方法包括制备溶液型抑制剂和制备干粉型抑制剂；溶液型是将淀粉和氢氧化钠按质量比75：25的比例加入水中，80℃加热搅拌30min，得到10%苛性淀粉溶液；将单宁酸类、硫酸盐、木质素磺酸钠加入制备好的苛性淀粉溶液中，搅拌混合均匀；干粉型是将单宁酸类、硫酸盐、糊精、木质素磺酸钠按比例混合均匀。本发明抑制剂，可使萤石原矿中含量达10‑32％的碳酸钙矿物得到有效分离，使精矿品位达到97％以上，提高回收率至85％以上，效去除目标矿物中的碳酸盐特别适合于含碳酸钙较高的难选萤石矿，且配制简单，使用方便，无毒环保。

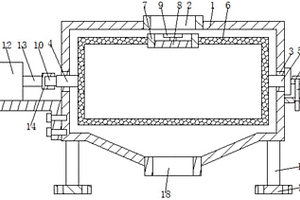

选矿机布料装置 838

 0

本实用新型公开了一种选矿机布料装置，属于选矿机领域，包括外箱，外箱的左右两侧分别卡接有轴承，轴承分别转动卡接有左支轴和右支轴，左支轴的右侧固定连接有料筒，料筒的上端固定连接有投料口，左支轴的左侧固定连接有方形块，外箱的左侧通过螺栓固定连接有电机座，电机座的上端固定连接有电机，右支轴的右侧固定连接有连块，连块滑动连接有插杆，外箱的下端固定连接有出料口，外箱的下端左右两侧分别固定连接有支腿，通过电机带动料筒转动，方便物料下落进行筛选，避免使用震动式下料带来的弊端，而且通过料筒转动下料，方便物料均匀的下落，避免下料不均、厚度不均等问题。

选矿厂旋流器二次分级提高合格物料粒度占比的工艺方法 1270

 0

本发明提供一种选矿厂旋流器二次分级提高合格物料粒度占比的工艺方法，属于有色选矿领域；其工艺为：利用二段旋流器串联实现二次分级作业提高进二段浮选的物料细度，一次旋流器溢流返Φ2500×2500搅拌桶，搅拌桶一侧通过砂泵打入二次旋流器进行再次分级，溢流送往二选浮选作业，两次分级的沉砂一并返回二段球磨机进行再磨，经过长期实验摸索最终确定一次分级旋流器单体采用Φ350，沉砂嘴Φ60，二次分级旋流器单体采用Φ250，沉砂嘴Φ55；二次分级后的合格物料粒度占比较一次分级明显提高，有价铜金属化物与脉石充分单体解离，浮选作业尾矿含铜大幅度降低，铜回收率大幅提高。

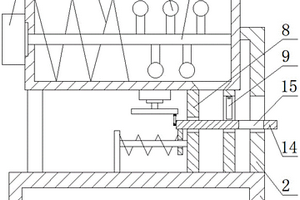

离心选矿机给矿器 727

 0

本实用新型公开了一种离心选矿机给矿器，属于矿产设备领域，包括给矿机，给矿机的上端固定连接有支撑架，支撑架的上端固定连接有的矿箱，它在给矿机的矿箱内部设置有绞龙和打碎杆，通过绞龙和打碎杆设置在同一转动杆上且相互配合作用，使得绞龙一边对矿石向右推动运输，打碎杆一边对移动的矿石打碎，不仅实现了落料自动化，还具有匀速落料，防止给矿管被堵塞的作用，又该离心选矿机给矿器内设置有做左右往返运动的落料槽，通过落料槽的设置，可以对矿石进行过滤，经过打碎处理的较小的矿石落入给矿机，而较大的矿石则被卡在落料槽内，从而实现对矿石挑选的目的，无需后期工作人员再对其进行挑选，减轻工作人员的工作强度，便于使用。

选矿机搅拌装置叶轮 687

 0

本实用新型公开了一种选矿机搅拌装置叶轮，属于选矿机领域，包括搅拌轴和电机，搅拌轴均匀的固定连接有搅拌片，搅拌片设有减阻槽，搅拌轴的下端固定连接有搅拌轮，搅拌轮的下端均匀的固定连接有斜杆，搅拌轮的下端中间位置固定连接有吊杆，吊杆的下端通过螺栓固定连接有连接套，连接套的下端固定连接有刮板，搅拌轴的左侧固定连接有连杆，连杆的左侧通过螺栓固定连接有滑套，滑套的左侧固定连接有刮片，通过减阻槽的设置，减小了搅拌片转动时产生的阻力，方便搅拌片转动，通过刮板与刮片的设置，方便对盛放器的内壁与内侧底部进行刮取物料，避免附着于盛放器的内壁与堆积在盛放器的底部。
