连续排矿离心选矿机 870

 0

本实用新型涉及离心选矿机设备技术领域，具体为一种连续排矿离心选矿机，包括装置主体、离心桶、搅拌装置以及机架，所述装置主体两端设有尾矿出口，所述尾矿出口底端设有精矿出口，所述离心桶顶端设有给料管，所述离心桶顶部设有过滤板，所述离心桶外端设有离心桶外层，所述离心桶内端设有离心桶内层，所述离心桶内层设有分选槽，所述分选槽表面开设有水流口，所述离心桶外层和离心桶内层之间设有水流槽，所述离心桶底端设有转盘，所述转盘底端设有中空轴，所述离心桶底部两端设有精矿流槽，所述离心桶两端设有尾矿流槽，所述搅拌装置设有搅拌电机和搅拌杆，通过设置的离心桶，避免了需要进行人工进行排矿的麻烦，使得设备使用时更加的方便。

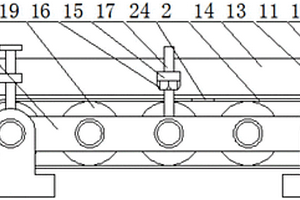

选矿机金属回收带 1016

 0

本实用新型公开了一种选矿机金属回收带，属于选矿机配件领域，包括支撑座，支撑座的上端固定焊接有导杆，导杆的上端固定焊接有限位块，导杆的外侧滑动连接有固定块，固定块固定焊接有挡板，挡板的中部固定焊接有连接块，连接块的下端面紧贴有螺母，它通过转动螺母，带动连接块纵向移动，方便调节挡板下端与回收带之间的距离，防止距离过大导致矿石掉落，导杆的设计可以导向挡板的移动方向，防止挡板纵向移动使得左右端受力不均发生倾斜；通过在第一通孔和第二通孔内部分别插入第一加长螺栓和第二加长螺栓，并扭紧螺帽，方便快速对接安装回收带，相互交错插接的左卡齿和右卡齿，可以防止小块矿石从缝隙中掉落，降低回收带的输送量。

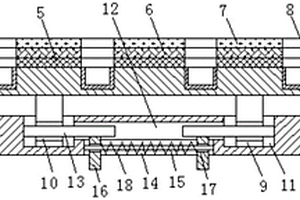

选矿机振动斗挡板 897

 0

本实用新型公开了一种选矿机振动斗挡板，属于选矿机领域，包括挡板和底板，挡板的表面等距设有取样槽，取样槽的内壁固定安装有橡胶保护垫，挡板的表面固定安装有耐压层，耐压层的表面固定安装有缓冲层，缓冲层的表面固定安装有耐磨层，挡板的表面对称固定安装有连接板，连接板的表面设有卡槽，底板的表面对称设有连接槽，它通过挡板表面设置的多层结构，可以有效的避免矿石的撞击，延长挡板的使用寿命，且橡胶保护垫的设置，可对取样槽内壁进行防护，通过推动推板向内侧移动，在限位槽、限位杆的作用下，可保持稳定移动，并带动卡板沿通槽内壁移动，从而脱离卡槽，便于挡板的拆除，用于取样槽内部矿石的取样。

XRT选矿机滚筒支架组件 997

 0

本实用新型公开了一种XRT选矿机滚筒支架组件，属于滚筒支架领域，包括底座，底座的两侧固定焊接有活塞杆，活塞杆的下端外侧滑动套接有弹簧，活塞杆的上端外侧滑动套接有套筒，套筒的上端固定焊接有轴支座，轴支座的右侧安装有轴座盖，轴座盖的内部设有环形圈，轴座盖的内部开有环形槽，轴座盖的上下端钻有安装孔，安装孔内部的螺钉通过螺纹连接有轴支座，轴支座的内部开有凹槽，它通过弹簧对套筒产生缓冲，可以降低选矿机运行带动底座震动产生的噪音，活塞杆的设计可以导向轴支座的运行方向，防止套筒倾斜；通过顺时针扭紧螺钉，带动环形圈左侧压紧轴承的外钢圈，方便安装轴座盖，轴座盖的设计可以方便快速向右移出拆除轴承，提高维修效率。

选矿机多层引力板悬浮挂接结构 835

 0

本实用新型公开了一种选矿机多层引力板悬浮挂接结构，属于选矿机领域，包括底板，底板的上端固定连接有支柱，支柱的下端一侧固定连接有第一斜板，支柱的下端一侧固定连接有下长杆，支柱的下端另一侧固定连接有下短杆，支柱的下端分别固定连接有第二斜板，支柱的一侧均匀的固定连接有隔块，隔块的上端搭接有框架，框架的内侧固定连接有引力板，框架的下端四个拐角处分别固定连接有插块，通过第一斜板、第二斜板与第三斜板的设置，对整个支架的上下两端分别起到加强稳固的作用，避免安装不稳固带来的弊端，通过隔块与插块的连接，方便把框架装卸，同时把引力板装卸，方便维修，方便更换，方便使用。

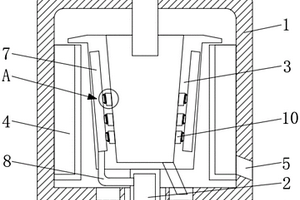

离心选矿机的分选机构 674

 0

本实用新型公开了一种离心选矿机的分选机构，属于选矿机领域，包括壳体，壳体的下端面中部通过轴承固定安装有空心轴，空心轴的上端面固定安装有转鼓，壳体的内部侧面固定安装有环形收集腔，转鼓的上端侧面滑动连接于环形收集腔的上端面，环形收集腔的下端一侧开设有尾矿出口，转鼓的下端面一侧开设有精矿下料口，转鼓的内部开设有环形水槽，环形水槽的下端与空心轴上安装的冲洗管相连，环形水槽的侧面均匀开设有出水孔，出水孔的一端连通于转鼓内部侧面开设的富集沟槽的端部。该离心选矿机的分选机构，通过弹性金属片和弹性卡块之间的配合，可将滤网固定在出水口的端部，从而避免出水口被堵塞，提高冲洗效果。

离心式选矿机 809

 0

本实用新型涉及选矿设备技术领域，尤其为一种离心式选矿机，包括筛选筒，所述筛选筒内且位于筛选筒中心处开设有筛选槽，所述筛选筒的顶部且位于筛选筒中心处固定连接有电机，所述电机的输出轴上且位于筛选槽内固定连接有转轴，所述转轴上且位于筛选槽内固定连接有搅拌桨片，所述筛选槽内且位于转轴的正下方开设有出料槽，所述筛选筒的底部且出料槽位置处设置有密封盖,所述筛选槽的顶部且位于电机的左侧开设有进料槽，通过设置内筒体，筛选筒，搅拌桨片，电磁铁，解决了目前离心式选矿机在使用时，许多粒度小重量轻的铁矿物颗粒悬浮于泥浆表面而随泥水流失，造成浪费的同时导致设备的综合回收率降低的问题。

选矿机给矿断分矿装置 742

 0

本实用新型公开了一种选矿机给矿断分矿装置，属于选矿机装置领域，包括选矿机，选矿机的上端固定焊接有料斗，料斗的下端内部设有滑槽，滑槽的内部通过螺纹连接有螺纹杆，螺纹杆的下端固定焊接有滑块，滑槽的内部滑动连接有滑动板，滑块的外侧滑动连接有滑动板，料斗的下端使用螺钉扭紧固定电机，电机转轴套接的皮带滑动连接转动轴，它通过转动螺纹杆，带动滑动板倾斜移动，便于调节进料口大小，可以更加操作者要求定量矿泥加入离心室，以便充分分选，螺纹杆的设计可以方便固定滑动板的位置，防止其向下滑动移动；通过向上移动把手，带动连接杆、过滤网和支撑腿向上移出，方便移出矿石，过滤网的设计可以方便分离矿石和污水。

落料速度可控式选矿机 1129

 0

本实用新型涉及选矿机技术领域，尤其为一种落料速度可控式选矿机，包括选矿机主体、进料口、分料转筒以及控速器，所述选矿机主体内部底端固定安装有分料器，所述分离器内部一侧固定安装有磁铁板，所述分料器上方固定安装有分料转筒，所述分料转筒上方固定安装有筛料斗，所述筛料斗底部固定设有筛料口，所述筛料斗上方固定安装有控速器，所述控速器包括挡板、转轴以及隔板，所述控速器顶部固定安装有导板，本实用新型通过设置的控速器以及导板，在设备使用时，通过导板对接控速器，引导矿料流入控速器，通过控速器的隔板与挡板承接矿料，且通过控速器的转动速度控制落料速度，使得设备使用时，能够有效控制落料速度，避免影响分选。

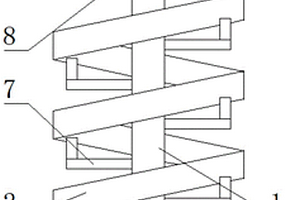

选矿机的螺旋槽结构 689

 0

本实用新型公开了一种选矿机的螺旋槽结构，属于选矿机领域，包括支撑柱，支撑柱的外表面绕接有螺旋槽，螺旋槽的中间部位设置有螺旋板，它在螺旋槽的螺旋板表面设置有多个挡块，且挡块设置为左一撇右一捺的八字型，通过挡块的设置，具有增加矿石与螺旋板之间摩擦力，降低矿石在螺旋槽内下落速度的作用，提高了矿石下落的分散性和缓慢性，有利于螺旋槽对矿石进行全面分选，又该选矿机的螺旋槽结构的上端设置有进料口，沙漏型的进料槽和出料槽，具有方便将矿石投入进料口内部，和将矿石分散至螺旋槽的各个部位的作用，防止落在同一部位，发生分选不均、或者一些未被分选的现象，具有保证矿石被全面分选的作用。
