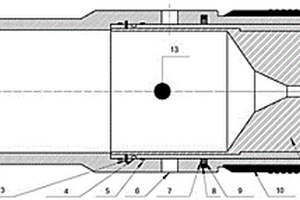

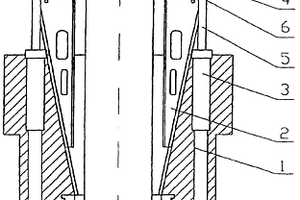

本实用新型属于油田钻井装备技术领域，尤其涉及一种可扩张的套管钻井钻头。本种可扩张的套管钻井钻头可通过投球憋压的方式变形钻头形状，以满足不同地质条件固井作业的需求。一种可扩张的套管钻井钻头，包括有：套管钻井钻头的外壳主体；外壳主体的末端设置有连接螺纹，连接螺纹用于与抗扭套管上的螺纹相配合，以实现套管钻井钻头的外壳主体与抗扭套管之间的固定连接；外壳主体的首端外围通过紧定螺钉敷设有切削条，切削条上镶嵌布设有切削块；内涨开器；内涨开器安置于外壳主体内部，内涨开器与外壳主体通过固定销相连接；内涨开器内部贯穿设置有循环通道，循环通道自外壳主体末端至外壳主体首端的方向上呈逐渐收窄形状。

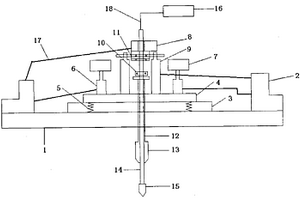

水上静力触探机 1089

 0

本实用新型涉及一种地质勘察设备,具体是一种水上静力触探机。它包括浮筒、底座、液压泵站、油缸座、液压缸、油缸、减震钢梁、液压绞车、重力套管、角机、探杆和静探仪,浮筒上设有底座和液压泵站,底座与浮筒之间设有弹簧,底座连接油缸座,油缸座上设有液压缸和油缸,液压缸上设有减震钢梁,油缸连接卡瓦台和液压绞车,重力套管穿过油缸座、底座和浮筒,重力套管位于浮筒下侧的一端设有重力套管配载块,重力套管另一端设有角机,探杆位于重力套管内,探杆上设有探头,探杆通过电缆连接静探仪,其中,液压泵站通过液压管线连接液压缸、油缸和液压绞车。本系统结构简单,运输组装使测试数据准确,效率高,适应多种水下地貌类型的静力触探试验。

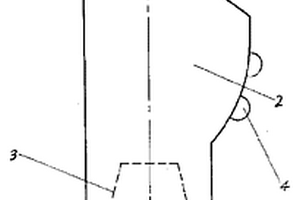

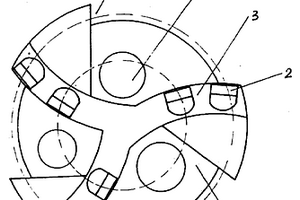

复合切削结构钻头 1440

 0

本实用新型属于石油及地质钻井PDC钻头的结构改进。主要由钻头体、PDC复合片、刀翼、TSP(热稳定聚晶金刚石)齿和喷嘴组成。在刀翼前端焊接一排PDC复合片,后端焊接一排TSP(热稳定聚晶金刚石)齿,PDC复合片为主切削结构,TSP为辅助切削结构,它们组成复合切削结构。本实用新型能够在软硬交错、多夹层的非均质地层中有效地钻进,提高PDC钻头工作性能。

折叠板房 947

 0

本实用新型涉及一种临时性野外作业板房,特别是涉及一种适合于油田地质、勘探、军营等的折叠板房。其技术方案是:主要由主体、山墙、墙板、顶板小段、顶板大段和底板组成,底板与主体的底板铰接,墙板与底板铰接,同时将每个墙板分为可折叠安装的多个部分;顶板小段和顶板大段均分为多个部分,顶板小段通过钢管与主体上焊接的套管轨道相连,所述的顶板大段与顶板小段铰接,山墙与主体柱铰接。有益效果是:为板房增加可调整增大的空间,在需要的情况下,将板房内的折叠板展开,稍加固定,即成为宽敞的大板房。

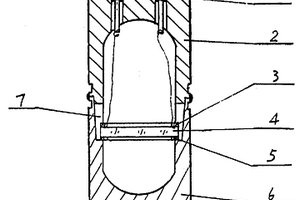

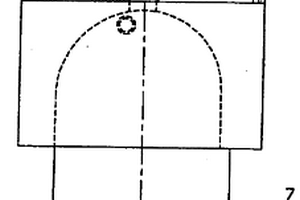

组装式石英谐振传感器 853

 0

组装式石英谐振传感器主要用于石油地质领域的压力测量,其特征是把石英谐振裸片(4)密封安装在传感器的上体(2)和下体(6)的空间内,石英谐振裸片(4)连接着电极(1),该传感器结构简单,价格便宜,使用方便而精度高,完全可以替代进口产品,可节省大量资金。

稳定型PDC钻头 1036

 0

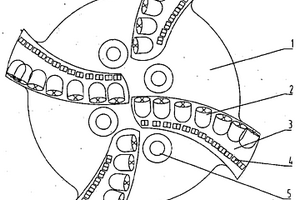

本实用新型属于石油、地质钻井用PDC钻头的结构改进。刀翼加工成阿基米德螺旋线形状,且为非均匀分布结构,刀翼上同一钻头直径处安装3到6个PDC切削齿,从而减小了钻头发生振动的几率或降低了钻头振动程度,使钻头稳定性提高,抗冲击能力增强,可在较硬地层中平稳钻进,提高机械钻速和寿命,节省钻井成本。

脊式全保径刮刀钻头 676

 0

本实用新型属于石油、地质钻井用刮刀钻头的结构改进。采用脊式刮刀和全保径技术,同时适当布置喷嘴和镶装在刮刀片上的硬质材料(硬质合金块、孕镶块、复合片等)。脊式刮刀有效减小了刮刀钻头与地层的总接触弧长;全保径增加了钻头保径面的面积,对钻头起扶正作用,同时减小钻井液对井壁的冲刷。在钻进过程中,脊式全保径刮刀钻头的钻压和扭矩比现有刮刀钻头大大减小,稳定性好,所钻井眼规则。

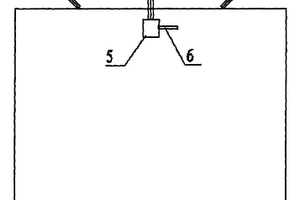

适用于板房的活动顶棚 862

 0

本实用新型涉及一种适用于板房的活动顶棚,其主要适用于油田地质、勘探、军营及临时性野外作业,其技术方案是:在板房的顶部安设升降架,升降架上面安设用于遮光用的顶棚。有益效果是:由于采用以上结构,板房内的温度可比以前降低10-15℃,为工人提供了良好舒适的居住温度,同时顶棚的出现可以保护房顶,使其降低锈蚀程度。也解决了顶棚拆装不方便,不能升降、不易维修和更换,运输不方便等问题。

注水井双管注水系统 713

 0

本实用新型公开了一种石油工业使用的注水井双管注水系统,用于高含水开发期的油田注水井,尤其适用于不同层系之间差异较大的注水井,提高油田的注水开发效果。本系统包括井口装置,井口装置设有油管阀门和套管阀门,井口装置还设有环空阀门和内管悬挂器,将井口控制部分通过井口装置与井下注入部分连接。单井采用双管注水,将注入水用两套不同的注水管柱分别注入相应的注水层,然后在井口对水量进行控制和监测,既能够满足地质开发的需要,又能够有效实现地下水量地面计量。能够提高注水层段合格率,提高老油田注水开发效果。

钻井刹车保护装置 1052

 0

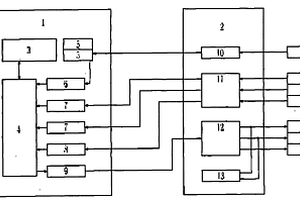

一种钻井刹车保护装置,包括弱电控制箱和强电控制箱及安装于弱电控制中的PLC控制器及与其电连接的显示操作屏、I/O信号输入、温度采集、压力采集、I/O输出与I/O信号输入电连接的控制按钮,安装于强电控制箱中、与控制按钮相连接的电源转换、与温度采集和压力采集电连接的信号接口与I/O输出电连接的执行控制器和保护执行器以及安装于控制箱外部的与电源转换电连接的外部电源输入与信号接口电连接的进水温度、出水温度、水压力传感器,与执行控制器和保护执行器电连接的泵A、泵B控制器和与执行控制器电连接的风机控制器。本实用新型具有安全等级高、控制精确、自动化程度高、功能多等特点,广泛在石油钻井、地质钻探等领域中应用。

分体式双心PDC钻头 883

 0

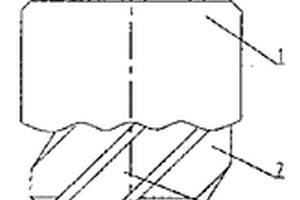

本实用新型属于石油、地质钻井用双心PDC钻头的结构改进。导眼体与扩眼体分开加工制造,二者靠螺纹连接成一个整体双心PDC钻头。加工方便,制造成本低。使用本实用新型钻井,经济效益显著。

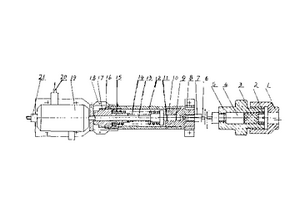

超压保护器 841

 0

本实用新型主要用于石油、地质勘探钻机钻井泵高压管路超压自动保护。液压传感器直接接在高压管路上,经高压钢丝软管将压力传至承压接头,在承压接头阀座上装有锥形活塞阀杆,阀杆中部装有主、副弹簧,调节压帽对弹簧压缩距确定最大压力值,当管路超压时液压油推动锥形活塞阀杆上行,顶开或关死执行机构的气阀或电器触点。达到停机保护的目的。本保护器成本低,不用低压电源,不受地域季节的限制,安全可靠实用。

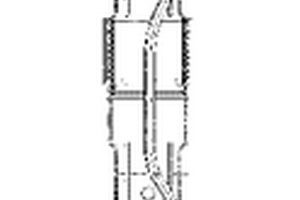

水力破床减摩扶正短节 1060

 0

水力破床减摩扶正短节,属于石油、地质钻井用工具。由螺旋扶正筋、杆体、螺旋流道和接头组成,扶正环、螺旋筋、杆体和接头连接成一体,扶正环、螺旋筋和杆体围成螺旋流道。利用扶正环的扶正作用和螺旋扶正筋的导流作用,形成环空螺旋流,加快环空流速,当钻井液性能适当时可使其流态由层流改变为紊流。有利于在大斜度井眼和水平井眼中提高钻井液的携岩能力和破床能力,保持井眼清洁和阻止岩屑床的形成,同时扶正环与井壁连续接触、接触面积较大,减小井壁变形和无刮削井壁作用,减小钻柱在井眼中的摩阻。本新型用于大斜度定向井、水平井和大位移井。

自胀式泥浆泵活塞 1191

 0

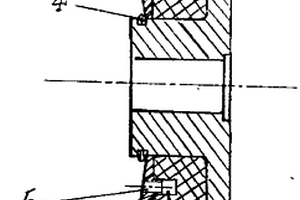

自胀式泥浆泵活塞属一种机械产品,主要应用于石油钻井和地质勘探的泥浆泵活塞。主要由法兰、密封环、压板及卡箍组成,法兰与压板之间装配密封环、密封环一面制有环形槽,压板制有斜孔和支撑环。最大优越性在于它结构简单,制造、安装使用方便,密封性能好,使用寿命长,比传统的活塞能提高四倍以上,该活塞能适用于任何压力下的钻井工作。

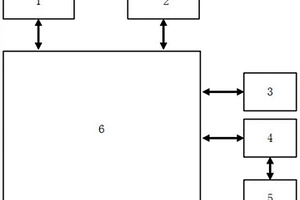

基于北斗卫星差分定位的输电线路多维形变实时监测系统 971

 0

基于北斗卫星差分定位的输电线路多维形变实时监测系统，包括基准站模块、监测站模块和后台系统；基准站模块连接监测站模块，监测站模块连接后台系统；本实用新型专利开发基于北斗卫星差分定位的输电线路铁塔多维形变实时监测系统，在被监测杆塔地基处，安装基于北斗卫星定位的监测站，附近5～10公里地质稳定处安装基准站，通过基准站给监测站传送的差分定位数据，结合监测站的差分定位数据，在监测站和后台系统分别进行解算，得出监测站基于北斗卫星定位的高精度天、东和北的厘米级偏移数据，再结合监测站配置的其它监测传感器，从而全面的分析监测站杆塔的整体倾斜和偏移数据并进行预警。

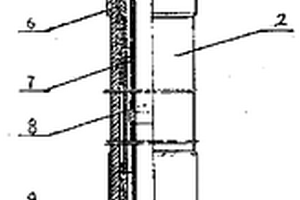

保形密闭取心工具 690

 0

本实用新型属于石油、地质勘探作业中的一种钻井取心工具,由取心钻头、密封活塞、限位销钉、内岩心筒、密封压套、分水悬挂接头、悬挂销钉、定位接头、外岩心筒等组成实现双筒双动加压割心的取心要求。通过在内岩心筒中采用一种重量轻、低摩擦系数的复合材料保形衬筒及密闭液实现既保形又密闭的取心目的。本实用新型既适用于油田开发初、中期一般地层取心、又适用于油田开发后期高含水、高渗透率、特疏松砂岩地层取心作业。

钻头胎体打捞器 855

 0

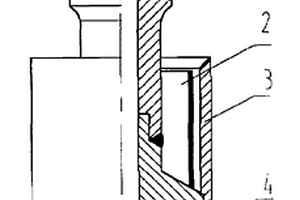

本实用新型属于石油及地质钻井用打捞筒的改进。一种钻头胎体打捞器,主要由接头体[1]、加强筋[2]、捞筒[3]、磨鞋[4]和水眼[5]组成,其特征是在捞筒[3]前端安装一只磨鞋[4],使该打捞器即具有磨鞋[4]的研磨破碎作用,又具有捞筒[3]的捞取胎体碎块作用。本实用新型可以及时捞取胎体碎块,避免了磨鞋的重复研磨破碎,加快了捞取速度,同时可以将较大的胎体碎块进行研磨破碎,保证一次施工全部捞出井底胎体碎块,提高了胎体碎裂处理效率。

钻井泥浆样品在线脱气器 1171

 0

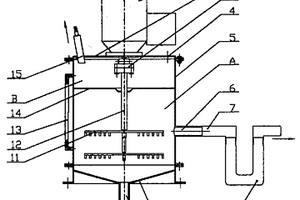

本实用新型是一种钻井泥浆样品在线脱气器,属于石油地质勘探录井气测系统技术领域。该脱气器的主体部分由壳体、顶盖、底座、挡板、转动杆、搅拌棒、液位指示器、压力传感器和样品气出口管组成。壳体上面有顶盖,下面有底座,挡板水平安装在壳体内腔上半部,转动杆置于壳体内腔中心轴线上,搅拌棒安装在转动杆的下半部,液位指示器安装在壳体外侧面上,压力传感器和样品气出口管都安装在顶盖上,电动机安装在顶盖上面中心位置。该脱气器能防止外界空气混入,确保对非烃类气体的检测分析数据准确可靠。其工作启停、压力和流量都能自动控制,脱气量能满足要求。专用于新研制的钻井泥浆在线气测系统。

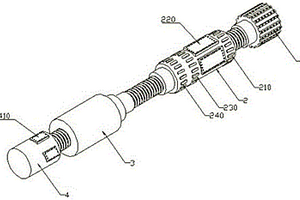

多参数钻头随钻测量装置 846

 0

本实用新型涉及石油钻探测井领域，尤其涉及一种多参数钻头随钻测量装置。主要由钻头、测量短节、螺杆马达和接收短节自下而上依次连接组成，所述测量短节本体上设有电阻率发射天线、第一接收天线、第二接收天线、测量短节微控制器、电池电源、电阻率接收电路、电阻率发射电路、井斜测量模块、方位伽玛测量模块、无线发射模块和电磁波发射天线。接收短节本体上设有电源电路和电磁波接收天线、信号放大电路、信号滤波电路、AD转换电路、接收短节微控制器。本实用新型可测量多个地层参数，无盲区，能较为精准实时地质导向，判断钻头在地层中所处位置。

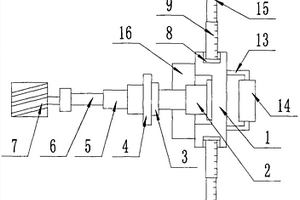

石油测井取芯装置 1020

 0

本实用新型公开了一种石油测井取芯装置，包括安装架，所述安装架侧壁面开有一号凹槽，所述一号凹槽内安装液压缸，所述液压缸驱动端安装承载板，所述承载板开有二号凹槽，所述二号凹槽内安装一号驱动支撑架，所述一号驱动支撑架侧壁面安装一号旋转电机，所述一号驱动支撑架侧壁面安装一号旋转电机，所述一号旋转电机驱动端套装一号转动轴，所述一号转动轴侧壁面套装取芯刀。本实用新型，有效帮助人们进行地质取芯，选取取样位置更加自由，同时便于人们进行坐标取样，便于选取取芯点，同时便于照明，便于灯光昏暗使用。

多功能钻杆气动卡瓦 747

 0

一种多功能钻杆气动卡瓦,属钻井配套设备领域。包括卡瓦座、卡瓦体、动力缸、支撑盘、推拉杆、连接杆、配气销轴、刮泥托盘、刮泥盘及扶正环,卡瓦体置于卡瓦座内,卡瓦体通过燕尾凸槽与卡瓦座的燕尾凹槽连接;配气销轴从缸底部进气时,活塞上行,通过导向杆推动支撑盘上升,使四片卡瓦体的开口直径逐渐增至最大,让开钻柱通过,使钻柱上行。卡住钻杆时则通过配气销轴从动力缸上部进气,活塞下行,开口直径逐渐减小卡紧钻杆。解决了现有石油钻井起下钻作业时,采用双吊卡或单吊卡加手提式卡瓦的作业方式,工人劳动强度大,工作效率低,安全性差等问题。适用于石油或地质钻井起下钻杆及下放套管作业。

泥浆泵组变速箱 933

 0

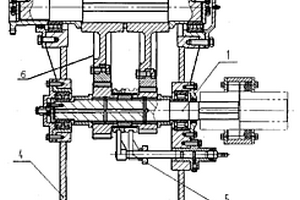

一种泥浆泵组变速箱,包括箱体、输入轴总成、输出轴总成和挂挡机构,其特征在于所述箱体分为上箱体和下箱体的剖分式结构,上箱体中安装有输出轴总成,下箱体内安装有输入轴总成,所述挂挡机构安装于输入轴总成的齿轮之间及下箱体上。本实用新型具有结构紧凑,承载力大、传动平稳,便于拆装维修和操作,广泛在石油、地质勘探的钻修井及泥浆工程中应用。

绘制岩心相对硬度新型曲线的装置 719

 0

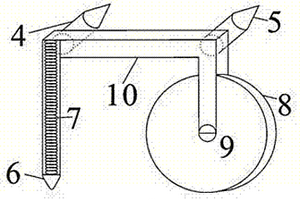

本实用新型公开了一种绘制岩心相对硬度新型曲线的装置，包括按压手柄、岩石硬度曲线绘图机构、岩石不规则表面曲线绘图机构，所述岩石硬度曲线绘图机构、岩石不规则表面曲线绘图机构分别设置在按压手柄的左、右两端部，所述表面曲线绘图机构包括竖梁、滚轮、不规则表面绘图笔，所述竖梁上端连接按压手柄，下端铰接滚轮的转轴，所述不规则表面绘图笔设置在按压手柄的右端且位于竖梁的上方。本实用新型便于携带、操作方便，不仅创造了一种新型快速衡量岩石硬度的曲线，而且帮助地质人员在取心观察过程中，迅速绘制出该曲线，获取大量岩石相对硬度数据，为钻井和开发提供更多依据。

自动岩屑清洗装置 803

 0

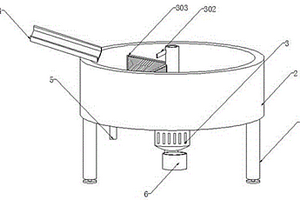

本实用新型涉及石油钻井地质录井设备技术领域，具体为一种自动岩屑清洗装置。一种自动岩屑清洗装置，包括支脚、弹簧与圆筒，弹簧固定于支脚的外壁下端，圆筒固定连接于支脚的上端，圆筒的下端固定连接有第一电机，第一电机的上端转动连接有第一转轴，第一转轴的左侧固定安装有喷头和挡板，且挡板位于喷头的下端，圆筒的上端固定安装有进料口，圆筒的下端活动安装有装料桶，第一转轴的内部固定安装有第二电机，底板的外壁固定连接有纱网，底板的上端开设有凹槽。本实用新型的有益效果是：喷头冲洗岩屑时产生的泥浆沿着底板外壁的纱网流入底板的内部，然后沿着底板下端的出水口流出，防止泥浆堆积在圆筒的内部与岩屑混合。

空气钻井取样装置 826

 0

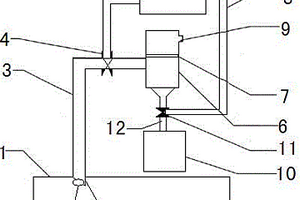

本实用新型涉及一种空气钻井取样装置，其技术方案是：取样管的入口连接主管，取样管的出口连接取样岩屑收集筒，所述的岩屑收集筒的下部通过输送管连接岩屑存储筒，所述的取样管上设有上阀门，所述的输送管上设有下阀门，所述的上阀门和下阀门通过电缆连接阀门控制器，所述的岩屑收集筒的内部水平固定网状过滤板，岩屑收集筒的顶部侧面设有排气孔，所述的取样管的入口为样管斜口，所述的样管斜口处设有取样件；有益效果是：结构合理而紧凑，使用方便，通过在主管上安装取样管控制上阀门的开启使岩屑运移并聚集在岩屑收集筒内，打开下阀门将岩屑从岩屑存储筒中取出，从而满足了地质录井的要求，提高了工作效率。

钻机大绳穿抽器 687

 0

本实用新型用于石油、地质勘探各种钻机穿抽大绳作业专用配套机具。其特征:用电力作动力,塔型井架用双滚筒绞车,把大绳头牵引至钻台已把下组滑轮引绳从反向穿好,只需倒换快速接绳套即可;A型井架一个滚筒,引绳反向经过人字架中间滑轮至天车反问穿至大绳卷筒卡牢快绳头用牵引绞车一次牵引至钻台完成穿绳作业。抽绳时只需接上链条带动大绳卷筒正转完成抽绳作业,它节约能源,减轻体力劳动、减少操作工人、安全、降低成本。

可移动应急通信站 1163

 0

本实用新型是一种可移动应急通信站,属于有线、无线通信交换局。所有通信设备都安装在一台可拖动的车体内外。车体内前边安装小交换机、卫星电话主机、无绳电话主机、UPS电源和蓄电池,车壁上安装配线盒,发电机和空调安装在车体后边,卫星电话天线和无绳电话天线都安装在车体外顶盖上,有线电话机和手机都在车体之外。小型交换机经配线盒外出布放电缆,形成本地有线通信网,并经卫星电话线路接入全球卫星通信系统,经当地相关地球站与当地PSTN联网。由无绳电话主机、天线和手机可实现无线通信。其主要优点是:全套通信设备安装在可移动的车体内,移动灵活方便,具有有线和无线通信功能,成本较低,可用于油田、矿山、地质等特殊场合及应急地区。

轴向截流空心配水管柱 865

 0

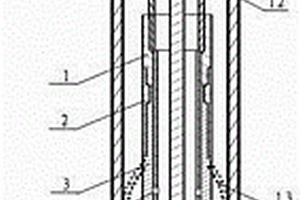

一种轴向截流空心配水管柱，将扩张式封隔器下端安装芯座，通过调整芯子上的水嘴大小，控制通过封隔器中心管过流水量，实现地质配水，同时，产生截流损失，使扩张封胶桶扩张，将上注水层、下注水层隔开，实现分层注水，有效减少失效节点，延长配水管柱寿命200天以上，可以提高油田开发效果，具有显著的经济效益。

钻井液净化用离心机传动装置 765

 0

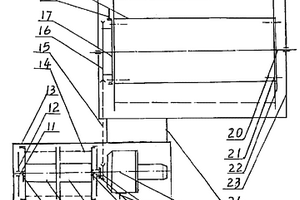

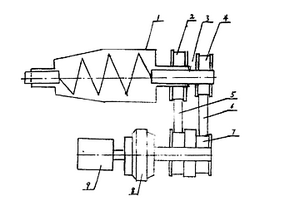

本实用新型公开了一种石油、地质勘探钻井过程中钻井液净化用离心机的传动装置,其特点在于在液力偶合器的输出轴上直接安装了一个组合带轮,通过两条同步带,直接驱动离心机的滚筒和螺旋输送器;通过改变两条同步带的传动比,实现了滚筒与螺旋输送器的差速比。这种离心机的传动装置结构简单、加工容易、成本低、维修保养方便。

震源延迟起爆具 1039

 0

本实用新型公开了一种地震勘探中延迟叠加震源的延迟起爆具。本实用新型克服了现有技术中的缺陷,将延迟起爆具内装有导爆雷管等多个功能零件,与常规震源药柱组合成延迟叠加震源,单独运输和贮存十分安全。延迟起爆具的壳体通过螺纹可上下连接,根据需要组合加长。根据地表速度、常规震源药柱的爆速及长度等参数计算出所需导爆管的长度,达到合理匹配。根据地质情况选用一个或几个延迟起爆具组成二级或多级延迟叠加震源,从而产生爆炸能量叠加效果,以增强信号能量,提高信噪比和分辨率。
