山东东营有色金属探矿技术理论与应用

地温采暖制冷装置 1155

 0

本实用新型涉及空气温度调节设备领域,具体是一种地温采暖制冷装置。其技术方案是:它包括空调器和连接在空调器上的进、出管,其中的进管连接电泵,空调器包括换热器、风机和温度控制器,所述的进、出管和电泵是与空调器的换热器连通并构成封闭循环,循环的管道和换热器内注满导热介质,进、出管的下部设置为单螺旋或双螺旋管形式。本实用新型的结构简单,不直接引用地下水,因此既不会对地下水产生污染,也不会破坏地质结构,特别适合地下水丰富的广大农村地区使用。

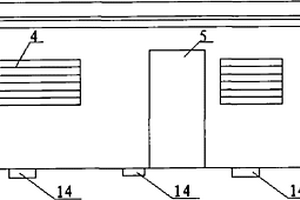

自装卸式公寓活动房 713

 0

本实用新型涉及一种板房,特别涉及一种适合于油田地质、勘探、军营等各种情况的野外作业及居住的自装卸式公寓活动房。其技术方案是:包括板房房体、地面、窗户和平移门,所述的板房房体的底部安装自装卸装置或旋臂自起装置。有益效果是:由于采用以上结构,充分体现了板房的安全、节能、人性化等优势,不仅为野外生活人员提供节能、环保、安全、人性化的新型公寓,更为其提供良好舒适的居住环境。

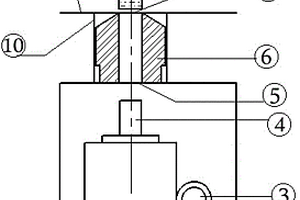

液压式井壁取芯出芯器 884

 0

本实用新型的目的在于提供一种液压式井壁取芯出芯器，它包括固定支架（1）、液压装置（2）、井壁取芯炮弹固定装置（10），其特征在于其还包括液压升降手柄（3），液压升降手柄（3）通过液压装置（2）使顶杆（4）上升顶出井壁取芯炮弹（6）内的岩芯样品（8），岩芯样品（8）通过岩芯检测平台（9）进行观察检测，顶杆（4）通过泄压阀（11）复位，其特征还在于井壁取芯炮弹固定装置（10）设有入口（5）和出口（7），本实用新型属于石油地质录井技术设备领域,结构新颖，操作简单，既保证了取出的岩芯完整无缺，又便于现场观察检测岩芯情况。

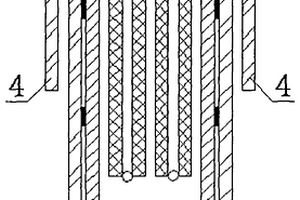

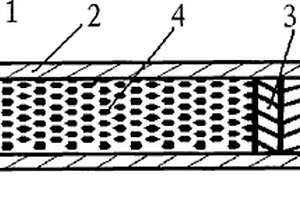

模拟大孔隙裂缝岩心实验装置 856

 0

本实用新型公开了一种模拟大孔隙裂缝岩心实验装置，包括中心管，中心管内设有球形填充物、裂缝板，中心管两端安装有密封接头。本实用新型结构简单，操作方便，性能可靠，技术人员通过改变填充物排列方式模拟不同孔隙裂缝的地层，有效准确地评价化学堵调剂性能和效果。同时，根据地质条件不同可以优化化学堵水调剖工艺及施工参数，适用于石油工业领域室内物理模拟实验。

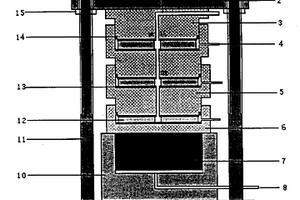

径向多层岩心夹持器 711

 0

一种岩心夹持器,适用于石油地质领域进行单层或多层径向流动实验。它是由多层活塞式夹持器及活塞式上覆压力系统两大部分组成。多层活塞式夹持器的最上层和最下层分别是活塞式堵头和腔体式岩心室,中间层是活塞式堵头与腔体式岩心室的结合体。岩心上覆压力由活塞式上覆压力系统提供,活塞式上覆压力系统由活塞、液压腔体、底盘、承压支柱、上部承压挡板、螺母组成。

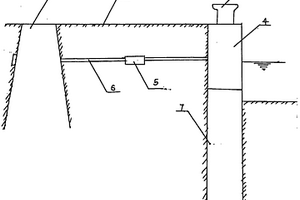

水力插板桩拉杆式码头 839

 0

一种水力插板桩拉杆式码头,属于海洋、滩涂、江河码头的建造与防护,包括锚定墙、码头道路与系船柱、胸墙、拉杆和连续联接插入地层的水力插板桩,其特征在于所述的水力插板桩为燕尾槽式、滑道滑板式、锥形凸台与锥形凹槽或侧向联接式结构建造于码头的迎水面,水力插板桩的上方建有胸墙、胸墙的上方建有系船柱,因为桩是采用连续联接并插入地层的,中间的联接结构为燕尾槽式联接方式,联接面的两边还加工有注水孔,此两处都注入有水泥浆固定,防止渗沙、渗水和掏空,抗冰性能强,施工时,不需大型开挖设备和大型打桩机械,适应各种地质条件,水力插板桩联接方式独特易于建造,联接强度高,安全可靠,省时、省力、省钱。

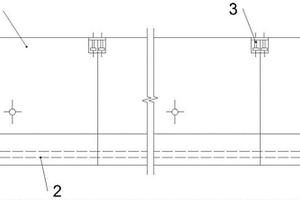

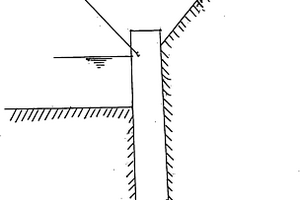

水力插板式水下连续墙 904

 0

一种水力插板式水下连续墙,包括河坝和连续联接插入地层的水力插板其特征是所述的水力插板为燕尾槽式、滑道滑板式、锥形凸台与锥形凹槽或侧向联接式结构建于河坝的迎水面,由于使用了连续联接插入地层的水力插板,两插板的联接和注水孔都用水泥浆加以固定,有效的防止了渗沙、渗水、掏空,又因水力插板是连续联接插入地层形成一堵墙可有效的防止塌方,施工时不需大型施工设备,并能适应各种地质条件,省时、省力、省钱,因水力插板联接方式独特,易于建造,易于施工,联接强度高、安全可靠。

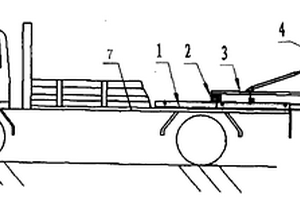

车载式地锚机 735

 0

本实用新型公开了一种车载式地锚机,包括主机、工作装置、钻机和联通装置,所述主机为东风牌越野车,所述工作装置包括安装于越野车车槽底板上的固定架及其上安装的滑架,该滑架上安装的摆动架和门架,所述钻机包括安装于门架上的液压马达和摆线针轮减速机,所述联通装置包括与变速箱相连接的取力器及与其相连接的传动轴、绞盘和工作泵。本实用新型具有成本低、耗油少、越野性强、转移速度和地锚钻取速度快等特点,主要适用于石油、地质井架固定地锚的钻取工程中。

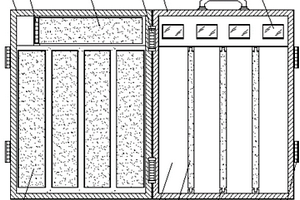

岩心收纳盒 808

 0

本实用新型公开了一种岩心收纳盒，包括储物箱盖、盒体、压板和卡槽，所述盒体通过铰链与上盖相连接，所述盒体的上端安装有把手，所述盒体的下方固定有移动滑轮，所述储物箱盖通过旋转器与工具储物箱，所述盒体上固定有标签袋，所述盒体的内部设置有空槽，所述卡槽上安装有隔板，所述压板通过缓冲弹簧与上盖相连接，且压板的上方安装有储物箱盖。该岩心收纳盒，设有缓冲弹簧和压板，能够对收纳盒中的岩心进行按压固定，稳定性强，不会对岩心本身、盒体造成损坏，设有工具储物箱，能够存储一些常用的小工具，使用较为方便，隔板为可拆卸结构，能够根据实际使用情况安装或拆卸隔板，实用性高，更加方便的供工作人员使用，促进地质钻探行业的发展。

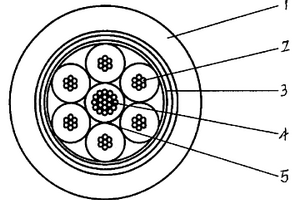

承荷软计算机电缆 1016

 0

承荷软计算机电缆,属电器领域产品,主要用于石油地质,勘探测井中能承荷的计算机电缆。它由承荷层、护套层,编织层与导线构成,其特征是中心层采用钢绞线结构制作承荷层(4),在承荷层(4)外挤包护套层(5)外制有三根以上的导线(2)环绕成缆,在导线(2)外制作编织层(3),在编织层(3)外制作护套层(1)而成。本实用新型的有益效果是解决了能承荷的计算机电缆,既能承荷又耐低温而柔软的计算机电缆。提高了产品的精度和性能,保障了计算机正常安全作业。

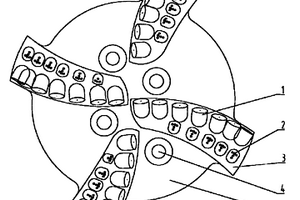

适合硬地层的PDC钻头 1097

 0

本实用新型属于石油及地质钻井用PDC钻头的结构改进。一种适合硬地层钻进的PDC钻头,主要由PDC复合片[1]、金刚石齿[2]、刀翼[3]、喷嘴[4]和钻头体[5]组成,其特征是在刀翼[3]前端安装一排PDC复合片[1],在刀翼[3]后端与PDC复合片[1]一一对应安装一排金刚石齿[2]。PDC复合片[1]为主切削元件,金刚石齿[2]为辅助切削元件。本实用新型能够在非均质研磨性强的硬地层中有效地钻进,提高PDC钻头工作性能。

钻井遥控变径稳定器 1054

 0

本实用新型是一种钻井遥控变径稳定器,属于石油、地质钻井轨迹控制工具。其特征是壳体为整体式,外表面有螺旋翼面。其内腔中心轴自上而下依次安装压动活塞、回位弹簧、弹簧座、斜面体、凸轮体、平衡活塞、闷头和孔板总成。五个斜面体装在螺旋翼面处内腔。三个螺旋翼面上均布安装十五个径向活塞。凸轮销安装在壳体上,其前端插入凸轮体上的控制滑槽。蘑菇头总成安装在壳体下端部的内壁上。凸轮体与中心轴一同上下移动又能转动,其余部件只能与中心轴一同上下移动。主要优点是结构紧凑,装拆方便,工作可靠,密封良好,制造成本较低,使用寿命较长。控制机构和压力信号机构全为机械式,操作简单方便,工效高。广泛用于钻直井、定向井和水平井。

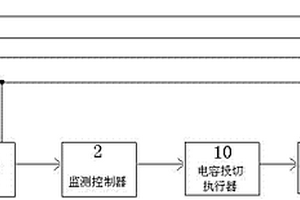

石油钻井发电机组滤波补偿节能装置 838

 0

一种石油钻井发电机组滤波补偿节能装置,包括电压电流互感器、监测控制器、滤波电容器组、电容投切执行器。所述电压电流互感器和滤波电容器连接于三相四线电源A、B、C、N线路上,监测控制器和电容投切执行器顺次连接于电压电流互感器和滤波电容器之间,上述各单元安装于不锈钢柜体中。本实用新型技术具有补偿钻井发电机组功率因数,滤除谐波,减少柴油发电机组使用的柴油、提高能源的利用率、提高钻机控制系统的稳定性、减少大气污染物的排放。广泛在地质、勘探、钻井工程中应用。

可变速岩石制片精磨仪 1116

 0

本实用新型提供一种可变速岩石制片精磨仪,属于地质勘探技术领域,其结构包括机壳、动力机构和传动机构,动力机构采用电机连接无级变速器,调速控制器与无级变速器连接,无级变速器通过传动机构与主轴下端传动连接,主轴竖直设置,主轴轴身通过轴承设置在方盘的轴座上,主轴顶端设置有研磨盘。本实用新型与现有技术相比由电力代替人力进行试样精磨,镜面磨盘代替原来的玻璃板,大大提高了工作效率,降低了劳动强度,使精磨薄片的时间大大缩短,提高了制片成功率,降低了科研生产成本。

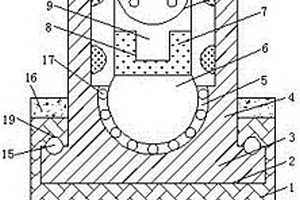

具有保护功能的随钻仪 893

 0

本实用新型公开了一种具有保护功能的随钻仪，包括勘钻体，所述勘钻体的内部开设有旋转槽，旋转槽的内壁转动连接有旋转体，旋转体的上表面固定连接有外保护管，外保护管的贯穿并延伸至勘钻体的外部，外保护管的内底壁开设有转动腔，转动腔的内壁滑动连接有转动球。该具有保护功能的随钻仪，达到了勘钻体带动旋转体进行勘钻的效果，同时避免旋转体带动外保护管进行转动，达到了保护内保护管的效果，避免内保护管转动时而损坏内保护管内的勘测器件，能够在转动球出现卡死的时候，凸块能够顺利转出，从而有效的解决了随钻仪在勘探信息时有时会因地质原因将随钻仪外壳部分卡住，从而导致无法取出测量设备读取数据的问题。

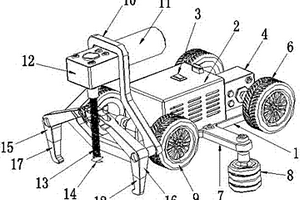

电网轨道检修车 929

 0

本实用新型公开一种电网轨道检修车，包括底盘、控制箱、后轮、前轮和固定架，所述底盘顶部设有控制箱，所述控制箱内部设有第一伺服电机，所述第一伺服电机一侧齿轮连接第一蜗轮蜗杆传动组，所述第一蜗轮蜗杆传动组一侧齿轮连接后轮，所述底盘两侧固定连接支撑杆，所述支撑杆底部通过电动伸缩杆连接支撑柱。本实用新型的一种电网轨道检修车，控制箱中的单片机控制第二伺服电机转动，带动第二蜗轮蜗杆传动组转动，从而带动第二蜗轮蜗杆传动组底部的钻探杆和钻头转动工作，钻探地下电路网线，完成电网检修作业，节省了人工成本，大大提高了工作效率，且S型钻头可以更快速的钻探地面，可以应对复杂的地质环境，大大提高了使用可靠性。

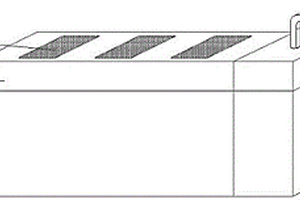

便携式滤纸快干器 892

 0

本实用新型涉及一种便携式滤纸快干器。其技术方案是：包括箱体和多组快干装置，多组快干装置安装在箱体内，每组快干装置包括电机、传动轴、风扇叶、快干孔、led紫外线灯、岩屑储存管、滤纸，所述的箱体的顶部设有多组快干孔，快干孔上安装岩屑储存管，岩屑储存管上部设有滤纸，所述的快干孔的侧壁上设有led紫外线灯，在快干孔的下方为风扇叶，所述的风扇叶通过传动轴连接到电机上。有益效果是：其结构简单，重量轻，使用方便，体积小占用空间不大，在室外需要落实油气显示岩屑多时，改变了原有滤纸干燥方式，由大幅减少地质工程师落实油气显示时间，提高了资料整理传输速度，能够给一线录井队现场生产带来很大的方便。

活塞泵活塞总成装入缸套专用工具 1061

 0

本实用新型专用于石油、地质勘探钻井泵和其它活塞泵活塞总成装入缸套的工具。卡爪用销柱与卡爪座连接套在锥形螺母上,锥形螺母上端反扣与螺母连接,锥形螺母内扣与丝杆连接,丝杆上装有加力螺母和加力杆,下端球形头与顶头和压板连接。活塞总成装入缸套后将卡爪卡在缸盖上,上紧反扣螺母使卡爪卡紧,转动加力杆使顶头顶住拉杆头,把活塞总成项入缸套适当位置,退出丝杆松开反扣螺母取出工具。本实用新型安全、省力,不损害拉杆头。

单缸多级液力加压器 865

 0

一种单缸多级液力加压器,包括主缸体、活塞杆、花键轴、传力花键筒、间隔套、固定销、活塞、螺母和密封件,所述主缸体为一体式结构,其下端与传力花键筒相连接,主缸体内腔安装有活塞杆,活塞杆上安装有活塞和间隔套,活塞杆上端安装螺母,下端与花键轴一端相连接,该花键轴穿过所述传力花键筒露在该传力花键筒下端外。本实用新型具有强度高、施力钻压大,寿命长,可达500-800小时等特点,广泛在石油、地质勘探等钻井工艺及设备上应用。

基于电磁波通讯的随钻方位和电阻率测量装置 757

 0

本实用新型涉及地质勘探领域，且公开了一种基于电磁波通讯的随钻方位和电阻率测量装置，解决了目前测量仪器受地层环境影响较大而影响后续测量结果的问题，其包括钻杆，所述钻杆的底部固定安装有钻头，钻杆的外侧安装有缓冲机构，缓冲机构的外侧安装有固定机构；本实用新型，通过安装环和钻杆之间的配合，从而当测量仪器本体固定在安装环的外侧时能够上下移动，继而当测量仪器本体受地层环境影响而发生震动时，通过顶环和竖杆以及底环之间的配合，继而能够使得第二弹簧伸缩，同时通过第二弹簧弹性的作用对力进行吸收，从而能够对测量仪器本体进行缓冲，从而对测量仪器本体起到保护的作用。

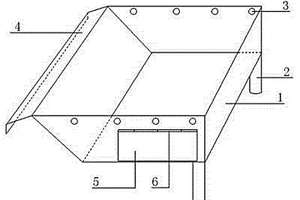

岩屑收集装置 796

 0

本实用新型的目的在于提供一种岩屑收集装置，它包括梯形箱体（1），其特征在于其还包括挂接板（4）、支腿架（2），梯形箱体（1）安装在工程出沙设施后，岩屑通过挂接板（4）进入梯形箱体（1），岩屑中的液体从排液孔（3）流出，梯形箱体（1）盛满岩屑后，打开活动挡板（6）从排沙口（5）将岩屑取出，进行地质岩性分析，本实用新型结构新颖、安装方便、岩屑样品层次分明、科学准确、效果显著。

钻井垂直导向装置 1041

 0

本实用新型是一种钻井垂直导向装置,属于石油、地质钻井领域垂直钻井导向防斜工具。其上半部的井斜检测控制机构,由上壳体、上、下支架、上、下和内、外轴承、偏重桶、偏重轴、伸缩杆和上阀盘组成。伸缩杆插入偏重轴下端,上阀盘装在伸缩杆下端,其余都装在上壳体内腔。其下半部的纠斜动力执行机构,由下壳体、下阀盘、活门、推力活塞和硬质合金块组成。下阀盘装在下壳体内腔,活门装在下壳体外面,推力活塞径向安装在下壳体上,硬质合金块装在活门外表面上。上、下两部分通过上、下阀盘实现动配合连接。该装置比国外同类产品结构简单,不用螺杆马达,可降低制造和钻井成本,能优化参数钻井,提高垂直钻井速度。

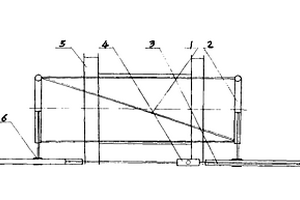

绞车排绳器 954

 0

本实用新型涉及一种绞车排绳器,在石油、地质钻机绞车和其它大、中绞车排绳用。以珩架结构把两个竖工作筒连接成框架固定在绞车机架上,竖工作筒分外筒和能自由伸缩的内筒,内筒外接卡箍与横外筒卡接;横外筒内装有液压油,底盖装有推力弹簧;横内筒内端接自动换相阻尼器,外端与导绳轮系连接,导绳轮的四个滑轮抱住绞车钢丝绳。绞车钢丝绳的缠放力带动排绳器工作,使钢丝绳排列整齐,防止钢丝绳损坏,降低磨损,提高使用寿命。

建筑施工排水结构 759

 0

本实用新型提供了一种建筑施工排水结构，涉及建筑施工技术领域，本实用新型包括安装框、收集室和出水管，收集室固定连接在安装框的左侧端，收集室上方铰接有盖板，出水管设置在安装框的侧上端，出水管底端固定连接有水泵，水泵底端固定连接有导水管，由于现有的排水方式往往使积水排放不彻底，而且积水就地排出未经过处理，带有许多杂质等掺杂在一起形成污水，容易对地质、地下水或河流水造成污染，传动杆顶端穿过进水通道设置在滤水口的下方，且顶端转动连接有位于滤水口下方的刷盘，传动杆转动后带动上方刷盘转动对滤水口进行刷洗，防止滤水口造成堵塞，提高了污水的进给速度，加快了对污水的过滤效率，省时省力。

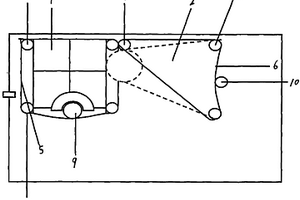

构造物理模拟试验底部摩擦仪 1006

 0

本实用新型涉及一种用于构造物理模拟试验前准备试验的装置,尤其是一种构造物理模拟试验底部摩擦仪。提供一种从不同角度不同方位对地质构造模型进行受力实验的装置。其包括包括固定支架1、2,固定支架轴,轴上设有轮,轮上环套有皮带5、6。其中轴包括动力轴3、被动轴4、动力轴7、被动轴8。轴之间设有皮带5的张紧机构9,和皮带6的张紧机构10。张紧机构包括固定板、滑轮,采用上述结构以后,可实现模拟拉伸、挤压、拱升、滑脱等条件下试验。设有张紧机构可以通过将固定轴在U形槽中移动,达到调整皮带张紧度的目的。

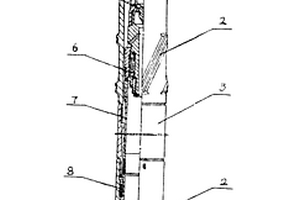

水平井段取心工具 946

 0

在石油、地质勘探钻井作业中,目前现有的取心工具不能满足水平井取心的需要,本实用新型是采用在分水接头内设一压差式堵塞器,内筒上部设有悬挂扶正总成,下部设有滑动扶正总成组合而成的一种水平井取心工具,它确保任何工作条件下都使内筒居中,实现了双筒、单动、提钻拔心的取心要求,从而可保证水平井取心工作的顺利进行,本实用新型可用于松软地层,又可用于硬地层。

新型折叠板房 1090

 0

本实用新型涉及一种临时性野外作业板房,特别是涉及一种适合于油田地质、勘探、军营等的新型折叠板房。其技术方案是:主要由墙板、顶板、正山墙板和三角山墙板组成,墙板与顶板之间沿横轴铰接,顶板分为多块,且多块顶板之间为铰接;正山墙板与墙板沿纵向轴铰接,三角山墙板与正山墙板沿横向轴铰接。有益效果是:在运输时可将板房折叠,节省运输空间,使运输效率数倍增加。同时折叠式的板房可根据实际需要设计为多折式,从而增大了板房活动空间,这种板房易于运输、安装方便。

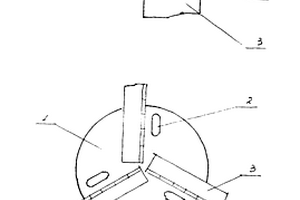

配置有长圆形喷嘴的刮刀钻头 914

 0

本实用新型为一种新型的配置有长圆形喷嘴的刮刀钻头,它属于对石油及地质钻井工程的钻探钻具的改进。它主要是通过改变钻头体水眼座中射流喷嘴的结构,使其射流截面为长圆形,从而使得射流在井底的径向上有较大的充击宽度,有利于提高井底岩屑的清洗能力和钻头的工作效率。本实用新型所采用的长圆喷嘴一般其喷嘴的出口截面为椭圆形、矩形或扁圆形,并且设置在钻头体每个刮刀刀翼的运行前方。

可重复利用的撬装设备预制装置 979

 0

本实用新型公开了一种可重复利用的撬装设备预制装置，包括预制基础、底部加强钢管和连接件，预制基础有多个且连接件和底部加强钢管均设置在预制基础上；预制基础上由上至下依次开设有预留螺栓孔、预留吊装孔和预留钢管孔，底部加强钢管内部浇灌有混凝土，连接件由钢板和固定螺栓组成，且固定螺栓设置在钢板上。本实用新型规格多样，适用于各种场地的橇装设备安装需要；根据本地区一般地质情况，选择预制基础规格、数量，现场吊装、连接、固定，场地内无模板支护作业，无脚手架安全风险，可有效减少现场施工周期；无污染，无噪音，零排放，布置灵活，可拆装，可重复利用，造价低廉，具有良好的节能、环保、实用性和综合经济效益。

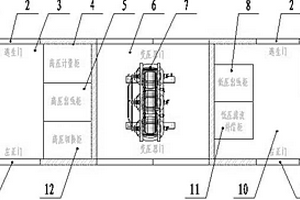

钻井箱式变压节能装置 918

 0

一种钻井箱式变压节能装置,包括电控柜、变压器,其特征在于所述电控柜分为高压室、变压器室、低压室,高压室内安装有高压计量柜、高压出线柜和高压切换柜,变压器室内安装有变压器,低压室内安装有低压出线柜、低压滤波补偿柜及空调机,高压室和低压室设置有左右正门和逃生门。本实用新型具有利用电网系统取代钻井队柴油发电机组,直接从工业电网上获得动力,提高能源的利用率、提高钻机控制系统的稳定性、降低钻井过程中的噪声污染、实现大气污染物的零排放、减轻钻井工人的劳动强度、改善钻井工人的作业环境、使钻井生产更加安全、高效、环保、节约大量的燃油和维护费用等特点,广泛在地质、勘探钻井工程中应用。
