全部
▼
热搜：
963
0
本发明属于湿法冶金技术领域，具体涉及一种风化壳淋积型稀土矿浸取剂及浸取方法。所述浸取剂包括预处理试剂和浸取试剂，其中，所述预处理试剂由碱的水溶液，羧甲基壳聚糖，变性淀粉组成；所述浸取试剂由多羟基醇，铵盐的水溶液和醋酸钾组成。本发明通过预处理试剂与浸取试剂之间的配合，使得浸取时间缩短，避免杂质的浸出，同时还能避免浸取过程中的滑坡现象。其中，预处理试剂能够使得稀土矿中的细小微粒溶出矿层，打通浸取流道，避免细小微粒堵塞孔道，从而使得后续的浸取更顺畅，加快浸取进程，同时，能够使得矿层稳定，避免滑坡灾害的发生；浸取试剂能够有效避免铝杂质等金属的浸出，从而降低了浸出液后续除杂处理的成本，提高了经济效益。
1104
0

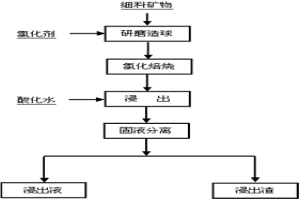

本发明涉及有色金属火法和湿法冶金领域，特别是一种红土镍矿氯盐焙烧提取镍钴的方法。本发明包括以下步骤：用氯化剂和矿料一起研磨均匀造球，氯化剂的量为矿料质量的15～20%；将研磨好的矿样装入瓷坩埚中并盖上盖，放到管式炉中焙烧，焙烧温度600～800℃，焙烧时间2～3h；将焙烧后的矿样用pH值2～4.5的酸化水在温度为50～80℃下浸出20～40min后固液分离，真空抽滤后得到镍钴滤液。本发明以氯盐焙烧技术处理含镍量低的红土矿，实现了镍钴等有价金属与铁镁的选择性氯化，用酸化水的方法来浸出有价金属镍钴同时抑制氯化铁的水解防止沉淀造成镍钴的损失，同时保证镍浸出率达到85%以上，钴的浸出率达到70%以上。
827
0
本发明属于有色金属湿法冶金技术领域，具体涉及到一种从铜阳极泥中提取碲的方法。本发明的方法通过选择性还原使复杂溶液的碲保留在溶液中，然后再以还原法方式回收溶液的碲。本发明的优点和产生的积极效果是：本发明提供的从阳极泥中提取碲的方法以从铜阳极泥硫酸化焙烧产出的焙砂为原料，经低浓度硫酸浸出分离铜和部分银后，碲富集于分铜渣中；然后，直接从分铜渣氯化浸出液中分别回收金、铂钯和碲。克服了含有高浓度碲的复杂多金属溶液中碲与贵金属分离的技术难题，在依次优先还原金、铂钯的过程中碲保留在溶液中，然后再利用现有技术来还原回收溶液的碲，选择性分离效果好，金属回收率高。过程简单，成本低，易于实现工业化。
1047
0
本发明提供一种处理铂族金属氯化铵沉淀渣的方法，涉及到湿法冶金中铂族金属的提纯，本发明以铂族金属氯化铵沉淀渣为原料，通过调碱赶氨、浆化还原将其转变为铂族金属粉末，再将铂族金属粉末氧化浸出得到铂族金属溶液。与其它处理方法相比，本发明方法对各类铂族金属提纯工艺的适应性强，操作安全性好，且铂族金属的直收率高。
832
0

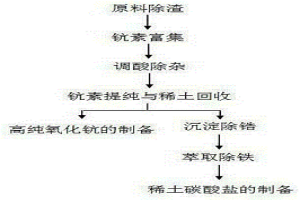

本发明公开了一种从氧氯化锆废酸液中提取钪及其他稀土的方法，包括以下步骤：（1）所述氧氯化锆废酸液经过凝絮除渣、钪素富集、调酸除杂、钪素提纯和稀土回收后得到高纯钪反萃液和含稀土萃余液；（2）将所述高纯钪反萃液经草酸沉淀和高温煅烧制成高纯度氧化钪；（3）将所述含稀土萃余液经过沉淀除锆、萃取除铁、加碳酸盐反应得到稀土碳酸盐。本发明属于湿法冶金以及废酸的治理和综合利用技术领域，根据本发明的方法可以获得品位在99.9%以上的高纯氧化钪粉体，而且可以同时将其他稀土以碳酸稀土富集物形式得到回收，稀土总回收率大于80%，且投资小，人工需求少，处理量大，可实现工业化连续生产。
791
0
本发明涉及钨湿法冶金清洁生产中仲钨酸铵结晶母液循环利用的技术,特别是一种仲钨酸铵结晶母液直接调酸闭路循环的方法。本发明是用盐酸彻底降低APT结晶母液的pH值以实现W、P、As、Mo、Si、S2-与APT结晶母液中氯化铵分离,滤液直接返回配制解吸剂,或加入氨水或液氨调高pH后再返回配制解吸剂,实现APT结晶母液回收的清洁生产工艺。采用本技术后,APT生产的回收率提高0.5%-1%,每吨APT氯化铵消耗下降100-150kg,为企业降低生产成本,提升经济效益。
1070
0
本发明属于有色金属湿法冶金及资源综合利用与环境保护领域，就是提供一种冶炼烟气脱硫石膏提纯除杂的方法，以含锡的铜、铅物料冶炼烟气脱硫石膏为原料，包括原料酸浸出处理，抽滤，中和及过滤分离等处理等工艺，采用上述方法能实现对烟气脱硫石膏的有效除杂处理，锡金属的回收率高，对含锡的铜、铅物料冶炼烟气脱硫石膏经提纯除杂后，不再属于危险废物；以锡渣形式回收锡，锡回收率达70%以上；工艺操作简单，环保友好。经济性更佳，节约成本，对环境影响更小，具有良好的经济与社会效果。
1157
0
一种模拟工业生产中反应容器的物料反应实验装置，其特征在于，包括至少一个小型密封容器(1)，各小型密封容器(1)都可拆卸地固定于槽形的容器支架(2)内，槽形的容器支架(2)置入油槽中，油槽内装有传热介质、加热装置和温控装置，容器支架(2)的两侧设有支架转动轴(3)，容器支架(2)可绕其转动轴(3)轴线的转动，支架转动轴(3)可转动地安装在转动轴支撑(4)上。本发明的实验装置可整体置于某一实验条件下(如加热等)，可一次对多个相同或不同样本在不同或相同条件下进行反应试验，具有试验效率高、所需物料少、适应物料范围广和试验成本低的特点，同时本发明所述实验装置制作简单，投资少，适合于化工、湿法冶金、制药等行业的物料反应实验。
741
0
一种平行实验设备，其特征在于，包括：实验舱，其与转动电机或振动电机相关联，实验舱沉浸在充入传热介质导热油的加热池中，或者实验舱内改为加热池，加热池内设有加热器和温度控制器；至少一个实验单元，各实验单元依次并联、可拆卸地固定于实验舱内。本发明的设备可整体置于某一实验条件下，如加热等，可一次对多个相同或不同样本在不同或相同条件下进行反应实验，实验效率高、对比效率高、所需物料少、适应物料范围广和实验成本低，同时，本发明的设备制作简单、投资少，适合于化工、湿法冶金、制药等行业的物料反应实验。
735
0
本发明提供了一种稀土氧化物酸溶分组的方法，属于稀土湿法冶金领域。包括以下步骤：将稀土氧化物原料、水和第一无机酸混合进行第一酸溶，得到第一滤渣，所述第一无机酸中氢离子的浓度为1mol/L；将所述第一滤渣和第二无机酸混合进行第二酸溶，得到第二滤渣，所述第二无机酸中氢离子的浓度为3mol/L；将所述第二滤渣和第三无机酸混合进行第三酸溶，得到第三滤渣，所述第三无机酸中氢离子的浓度为5mol/L。本发明通过控制酸溶使用不同浓度的无机酸，将稀土元素在酸溶过程中进行分组，将各个稀土元素按照溶出无机酸的浓度不同进行分组，对后续的萃取分离起到减轻萃取压力，减少萃取级数的作用，且节约空间资源，减少生产成本。
997
0

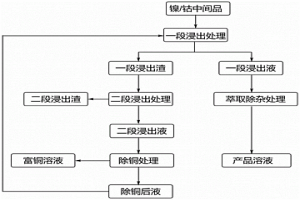

本申请属于属于湿法冶金技术领域，尤其涉及一种镍/钴中间品的处理工艺，包括以下步骤：对镍中间品或钴中间品进行一段浸出处理和二段浸出处理，得到一段浸出液和二段浸出液，一段浸出液进行萃取除杂处理即得产品溶液，少量的二段浸出液进行除铜处理后返回至一段浸出。与旧工艺一段浸出直接对浸出液进行除铜处理和除铁铝处理等工序相比，本申请提供的处理工艺仅需对少量的二段浸出液进行除铜处理，且不需要除铁铝处理，减少了除铜处理过程中有机萃取剂的损耗，省去了除铁铝处理所需要的设备，且得到的一段浸出液中的铁铝含量远低于旧工艺除铁铝后的含量，大幅度降低了辅料成本、设备成本，工艺灵活性、处理效率得到了极大提升。
1084
0
本发明提供一种稀土溶液图像采集装置及方法，涉及稀土湿法冶金过程检测技术领域。该稀土溶液图像采集装置包括：混合澄清槽、支撑台、暗箱、溶液收集皿、彩色摄像机、光源、计算机、可编程逻辑控制器、电机驱动器、蠕动泵和导管，该稀土溶液图像采集装置采用可编程逻辑控制器进行自动采样，可随时进行检测，彩色摄像机采集的图像实时向计算机进行传输，无需人工介入，解决了现有稀土溶液图像采集装置不能实时连续不断进行检测的问题。该稀土溶液图像采集方法利用计算机处理图像，减轻劳动强度，提高效率。同时该稀土溶液图像采集装置还能够提取稀土溶液的颜色特征信息，可为组分含量软测量预测模型的建立提供大量真实有效的数据。
1177
0
本发明属于稀土湿法冶金技术领域，具体涉及一种多孔陶瓷材料及其制备方法和在氟离子去除中的应用。本发明提供的多孔陶瓷材料，制备原料包括以下质量百分含量的组分：碳酸镧铈48～88.2％，三氧化二铝0.6～12％，二氧化硅0.6～12％，碳酸钙4～40％和粘接剂0.1～10％。采用本发明提供的多孔陶瓷材料处理稀土磁性材料废料回收过程中浸出料液时，能够有效去除浸出液中的氟离子，同时不会降低浸出液中稀土离子的含量，从而提高稀土离子的回收率。与传统化学沉淀除氟方法比较，本发明绿色、环保、成本低、稀土损失率低，除氟效率高，且长期循环使用。
849
0
本实用新型提供了一种给液装置及电解槽，属于有色金属湿法冶金的电解及电积用设备的技术领域，所述给液装置包括给液通道、多个喷嘴和调节组件，所述给液通道经一安装板活动安装在电解槽的槽腔内，且所述给液通道的内腔内置有增压件，所述增压件布设的区域与多个所述喷嘴对应的区域相对应设置。通过本申请，使得给液通道安装在电解槽的槽腔内，以避免现有技术的电解槽内壁上集成内部供液机构结构方式存在电解液外漏泄压、增大电解槽壁厚造成电解槽制作成本增加、清理或治堵时拆卸面板导致费时费力等弊端；且通过增压件以使各喷嘴处溶液出口压力均衡，以解决现有技术的槽内给液压力分布不均匀的问题。
1083
0
一种轻稀土矿预分离带支体萃取分离工艺方法，属稀土湿法冶金。本发明应用预分离萃取法原理和带支体萃取法及其优化理论，并采用多出口工艺和高纯三出口工艺，依据轻稀土矿的配分特点，使这些方法有机的结合，选择更佳的工艺走向，对轻稀土矿的La‑Nd轻稀土和它的中重稀土同时进行联合分离。新流程的特征有中重稀土分离工艺的预分洗涤段中间开设了第3出口引出有机相、和LaCe/支体CePr/Nd分离工艺、及La/高纯Ce/Pr分离工艺。形成的新的轻稀土矿预分离带支体萃取分离工艺方法，可以使萃取分离轻稀土矿的工艺处理能力提高、萃取剂和稀土金属存槽量减少、酸碱消耗下降、生产成本降低，产品纯度更高，整体分离效果更好，且工业排放减少，利于绿色环保。
1174
0
一种净化去除硝酸稀土料液中的硅、铝的方法，属湿法冶金领域，其特征是先将 硝酸稀土料液进行预先处理，使SiO2的残留量≤30mg/l，Al2O3的残留量≤0.3％，调pH 为3-6，加入到反应釜中，搅拌加热至70-90℃，按料液TREO量的1-5％比例加入碳酸 铈，之后按TREO的0.5-2％的量将氧化剂缓慢加入，搅拌，加热煮沸30分钟以上，静 置澄清12小时以上，分别抽取上清液和带渣的料液，过滤，本发明的净化除杂可得到 SiO2＜1mg/l，Al2O3/TREO≤100ppm的硝酸稀土料液，经过净化的料液，不但可以得到 高纯度的最终产品，应用在萃取工艺料液的前处理上，还可使得萃取分层速度快，解 决萃取工艺因硅、铝杂质影响的问题。
715
0
本发明提供了一种电解或电积装置及该装置的安装方法，属于有色金属湿法冶金的电解及电积用设备的技术领域，该电解或电积装置实现在相同的电解液给液压力下，电解液在所述主给液装置的给液喷嘴处出口扬程较高，而在所述副给液装置的给液喷嘴处出口扬程较低，以使所述主给液装置对电解液中金属离子的牵引速度大于所述副给液装置，达到便于阳极泥沉降及抑制漂浮阳极泥产生的目的，有效减弱阳极板表面的阳极钝化现象；与此同时，经所述副给液装置进入所述槽体内的电解液能有效补充所述槽体内溶液内循环所需的动能及热量，有助于维持所述槽体内溶液的温度平衡，避免产生局部过冷或过热现象，有效减弱阴极板表面的浓差极化现象。
1179
0

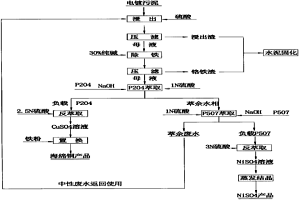

本发明涉及一种从电镀污泥中回收有价金属的方法，以电镀泥为原料，综合运用湿法冶金中的浸出原理、氧化还原原理、萃取原理、铁屑置换原理、蒸发结晶原理等先进理论和科学手段，采用“电镀污泥酸分解-浸出液净化除铬铁-P204除杂-P507富集-浓缩结晶”工艺，同时采用萃取除钙镁的方法除钙镁，替代传统的氟化钠除钙镁。镍的回收率达95％，回收海绵铜的铜含量大于80％，同时酸溶渣和净化渣固化后可达环保要求，不会造成二次污染；废水可以循环使用工艺通用性强，适合处理各种常规电镀污泥，而且工艺条件容易控制，容易实现规模化生产，运行成本低，是一种减量化、无害化和资源化处理电镀污泥的实用新技术。
974
0
本实用新型公开了一种生物材料制备器皿柜，其特征在于，包括柜体，所述柜体设有柜门，所述柜门设有弧形把手，所述柜体的侧壁设有通风孔，所述柜体内设有隔板，所述隔板内设有干燥剂，所述隔板包括第一隔板和第二隔板，所述第一隔板设有器皿孔，所述器皿的直径自下而上依次增大；所述第二隔板设有器皿架，所述器皿架为圆柱形，所述第二隔板上设有若干个过滤孔，所述第二隔板底端设有集水槽，所述集水槽呈梯形结构。本实用新型提供的一种生物材料制备器皿柜，具有结构简单、制备容易、节省空间、清洁生产，且在湿法冶金、化工生产、生物工程中能广泛应用。
1181
0
本发明涉及有色金属湿法冶金技术，具体是一种外场作用强化铜阳极泥分铜渣中高效浸出碲的方法。本发明包括以下步骤：研磨分铜渣原料；以氢氧化钠为浸出液、氯酸钠为氧化剂，与原料混合后制得混合料液；将混合料液置于超声波‑微波协同反应工作站上，设置超声波功率及微波功率参数，在超声波或微波或超声‑微波协同的外场强化作用下，按一定的液固比并不断搅拌进行浸出反应；取出前一步骤所得溶液于常压下浸出后出料，对所得的溶液进行抽滤，抽滤得到含碲浸出液。本发明利用外场超声波、微波辅助强氧化浸出，具有处理时间短、浸出速度快、能耗低等特点，可破坏分铜渣的结构，实现常压下对碲的高效浸出，碲浸出率提高26—35％。
1169
0
一种模拟反应容器的实验装置，包括微小型密封容器（1）、容器支架（2）、支架转动轴（3）、转动轴支撑（4）、油槽（5）、电热管（6）和温控仪表（7）。其中微小型密封容器（1）包含容器壳体（8）和容器盖（9），为钢制耐压容器，内部装有适量钢球，对物料起搅动或磨碎作用；支架转动轴（3）与容器支架（2）两侧相连，由电机通过传动（减速）机构驱动，带动微小型密封容器（1）不断翻转；转动轴支撑（4）固定在油槽（5）两侧支板上；油槽底部安装有电热管（6）、一侧安装有温控仪表（7）。本发明实验装置能一次对多个样本进行试验，效率高、所需物料少、试验成本低，适合于化工、湿法冶金、制药等行业的物料反应试验。
1100
0

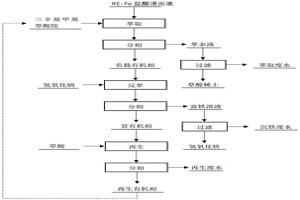

本发明提供一种一步萃取分离和回收稀土与铁的方法，属于湿法冶金技术领域。该方法首先将三辛基甲基草酸铵、磷酸三丁酯和磺化煤油混匀，得到有机相；将有机相和萃原液按体积比为1∶(1～5)混合，逆流萃取1～5级，得到负载有机相和萃余液；将萃余液过滤，得到草酸稀土；将负载有机相和反萃剂按体积比为(1～5)∶1混合，逆流反萃1～5级，得到富铁溶液和贫有机相；将富铁溶液过滤，得到氢氧化铁；将贫有机相与草酸溶液混合，分相，得到再生有机相，再生有机相返回有机相使用。本发明具有萃取工艺简单、流程短、稀土和铁能同步高效分离与综合回收的特点。
984
0
本发明属于湿法冶金领域，具体涉及一种酸性富钒溶液无氨沉钒的方法，包括有以下步骤：1)酸性富钒溶液控制硫酸浓度在1‑10％，加入氧化剂至钒氧化完全后，加一定量的聚合多钒酸作晶种，通入CO2加温沉钒；保温，沉钒完全过滤；2)过滤渣用0.5‑5％硫酸水溶液在加温搅拌条件下通入CO2洗涤过滤，洗涤过滤渣用清水淋滤洗涤、灼烧得工业五氧化二钒。本发明的有益效果在于：采取本发明方法无氨沉淀，钒沉淀完全，从源头上解决氨氮废水和含氨有毒废气的排放，无环保之扰。
1098
0
本发明提供一种三氧化二钇稀土氧化物还原工艺，涉及湿法冶金工艺领域。该三氧化二钇稀土氧化物还原工艺，包括以下步骤：料液浓度为3‑200克/升的三氧化二钇，煤油为稀释剂组成有机相，将钇萃入有机相；盐酸溶液为洗涤液，对负载钇的有机相进行萃取洗涤；将洗涤后的有机相以2‑8M的盐酸为反萃液，将钇反萃至水相中。通过利用三氧化二钇为料液，将钇萃入有机相，对负载钇的有机相进行萃取洗涤，将钇反萃至水相中，经分馏萃取、洗涤、溶解、净化、沉淀与灼烧，大大提高了分离过程的速率和效率，改善钇产品的质量，实现产品颗粒超细化并且粒度分布均匀，产品质量高而且稳定。
810
0

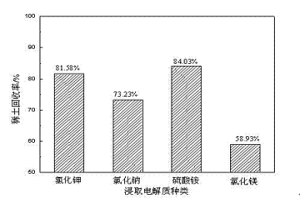

一种风化壳淋积型离子稀土矿的浸出方法，涉及一种湿法冶金浸出稀土工艺的改进。其浸出过程包括加入浸出剂进行浸出，其特征在于其浸出过程还加入富里酸作助浸剂。本发明的一种风化壳淋积型离子稀土矿的浸出方法，在减少硫酸铵用量的条件下显著促进了稀土的柱浸效果，在提高稀土浸出率的同时降低了浸出剂硫酸铵的用量，有效降低了稀土提取的成本和氨氮废水的生成。
829
0
本发明公开了一种镨钕氧化物的制备装置，涉及到稀土湿法冶金技术领域，包括容器组件，所述容器组件内部设置有多重驱动机构，所述多重驱动机构外侧顶部设置有研磨机构，所述研磨机构位于容器组件内腔顶部，所述多重驱动机构中驱动轴带动研磨机构中研磨块旋转，所述多重驱动机构外侧底部设置有搅拌过滤机构，所述搅拌过滤机构位于容器组件内腔底部，所述多重驱动机构中环形连接块带动搅拌过滤机构中滤板升降，所述多重驱动机构中第一螺纹套管带动搅拌过滤机构中升降板升降。本发明可以使高锰酸钾更均匀后的分布于少铈溶液中，并更快速的与少铈溶液进行反应，有效提高了无铈氧化稀土溶液的制备效率，更加适用于工业化生产。
中冶有色为您提供最新的江西有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月13日 ~ 15日
