辽宁有色金属电冶金技术理论与应用

高炉管式冷却器 1073

 0

本实用新型属于冶金领域,涉及一种高炉管式冷却器。其结构为在炉壳钢甲内衬一层耐热纤维,在炉壳钢甲上以固定间距排列冷却管并固定在钢甲上,距钢甲内表面一定距离内用低水泥浇筑料浇注,冷却管被浇注在低水泥浇筑料内,冷却管上每隔一定间距设有加强筋板。本实用新型提供的高炉管式冷却器,降低了冷却器热面温度,提高了冷却效果,延长了冷却器寿命,从而延长高炉寿命;取消了冷却壁和砖衬,大幅降低了修建成本;由于分块预制,可减少高炉本体修建时间,缩短筑炉工期。

全密封节能变压器 1027

 0

一种全密封节能变压器，包括高低压线圈(5)、铁 芯(6)、油箱(7)、箱盖(3)、箱沿(4)、油表(2)、套管(1)，所述高 低压线圈(5)与铁芯(6)套装完毕后装于油箱(7)内，将套管(1)和 油表(2)装配于变压器上，其特征在于：它还包括膨胀式散热器 (9)，所述箱盖(3)与箱沿(4)焊死。所述膨胀式散热器(9)由多个 单元构成。本实用新型具有结构合理、体积小、重量轻、低噪 声、低损耗、节能显著、不渗漏、免维护等特点。本实用新型 特别适用于一些使用环境有酸雨、盐雾、金属粉尘或有腐蚀气 体、污染较重、要求长期连续安全运行、免维护的部门。如石 化、冶金、矿山、煤炭等行业。

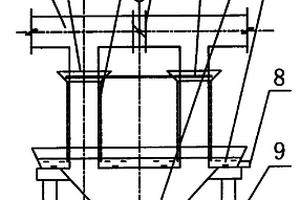

车厢装车槽除尘捕集罩装置 763

 0

本实用新型公开了一种车厢装车槽除尘捕集罩装置,属于冶金工厂除尘净化领域。该装置由上盖板、车厢左右防尘帘、车厢前后防尘帘、除尘管道、电动阀门及电控装置组成,除尘捕集罩上盖板兼作火车或汽车装车槽料仓扇形阀检修平台,在上盖板下设车厢左右防尘帘及车厢前后防尘帘,形成对车厢的整体密闭。在上盖板上开设吸尘罩,通过除尘管道、阀门与除尘净化装置连接。这种除尘捕集罩克服了以往火车或汽车装车槽除尘难以密闭、卸料时产生的物料粉尘外逸严重的缺点,能最大限度的覆盖尘源,减少工作孔口或缝隙面积,从而大大降低了除尘风量及除尘净化系统的能耗。

富氧侧吹炉用新型钢水套 924

 0

本实用新型提供一种富氧侧吹炉用新型钢水套，涉及火法冶金设备技术领域，包括注料架，注料架的顶部均匀固定安装有锚固钉。本实用新型：将钢水套炉内壁镁铬砖更换为在注料架的内壁焊接锚固钉后再灌注铝铬尖晶石浇注料层的炉壁结构，使得钢水套炉在生产过程中内壁的膨胀量减小，在锚固钉固定作用下使得铝铬尖晶石浇注料层难以脱落，且钢水套炉内壁使用铝铬尖晶石浇注料层使得生产过程中炉内温度更加稳定，防止了传统钢水套炉内壁镁铬砖因温度高低膨胀量大导致镁铬砖脱落和容易导致熔体板结的问题，且相比较传统钢水套炉内壁镁铬砖脱落后所产生的维修成本，这样的新型钢水套使得设备生命周期延长，减少成本、提高经济效益。

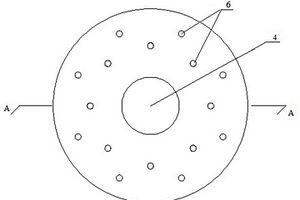

异径同步耦合高炉风口喷吹装置 937

 0

本实用新型针对于现有技术中高炉风口存在的问题，提供了一种异径同步耦合高炉风口喷吹装置及喷吹方法，属于炼铁技术领域。本实用新型的装置由喷头和与喷头连接的喷吹体组成，喷头为圆台形或一端为圆台形另一端为圆柱形，喷吹体为圆柱体，在喷吹体的轴心设有主喷管并且主喷管延伸至喷头形成主喷口，在主喷管周围均匀分布数个副喷管并且副喷管延伸至喷头形成副喷口，副喷管在喷头与喷吹体连接处弯折，与喷吹体轴向形成不大于30°的角。该装置即能够喷吹固体也能喷吹气体，喷吹燃料时，燃料颗粒附着在物体上增加反应表面积，提高热效能；还可以资源再利用喷吹冶金粉尘及热风炉废气、过剩煤气等；并且本装置喷入高炉风口区域冲击深度及面积加大。

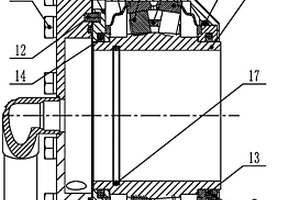

多功能轴承及轴承箱 1078

 0

本实用新型涉及冶金、连铸、辊道用轴承及装配技术领域，尤其涉及一种用于连铸机辊子的多功能轴承及轴承箱。包括内圈、外圈、保持架、滚子、轴承箱与端盖，还包括波纹密封Ⅰ、波纹密封Ⅱ、动密封定子Ⅰ、动密封定子Ⅱ、动密封Ⅰ与动密封Ⅱ；动密封定子Ⅰ安装在内圈外壁的一端，动密封Ⅰ安装在动密封定子Ⅰ内，动密封定子Ⅱ安装在内圈外壁的另一端，动密封Ⅱ安装在动密封定子Ⅱ内；波纹密封Ⅰ大端与外圈相连，小端与动密封定子Ⅰ相连，波纹密封Ⅱ大端与外圈相连，小端与动密封定子Ⅱ相连；端盖与轴承箱设有相应的冷却水孔。具有动密封给水功能和柔性自密封功能；工艺精简、成本低、运行可靠，而且可减少、消除轴承润滑脂产生的污染。

环冷机自动补偿机械密封装置 936

 0

一种环冷机自动补偿机械密封装置，在密封座上设置摩擦板，在摩擦板上表面设置耐磨板，在密封座上设置弹簧调节座，在弹簧调节座上设置弹簧，在摩擦板的上面设置石墨柱，在摩擦板的下面设置拉杆，在密封座上设置支架，支架与拉杆通过销轴连接，密封板与密封座、摩擦板连接，密封板与密封座形成双立板密封结构；销轴栓接于密封座两侧端板上缘，弹簧调节座安装于密封座的焊接支座处。该实用新型选用弹簧的高径比小，弹性系数小，对环冷机运行阻力小，密封装置的结构稳定，两层密封立板，保证密封效果，可以实现自动补偿机械密封,结构稳定，使用寿命长，漏风率低，维护使用方便，技术性能更好，应用于冶金设备制造技术领域中。

换热式钢包烘烤设备 998

 0

本实用新型属于冶金设备技术领域，公开了一种换热式钢包烘烤设备。包括管路系统，所述管路系统与烘烤组件相连接，所述烘烤组件包括包盖，所述包盖上方设有可拆卸烧嘴；所述管路系统包括并联连接的氮气吹扫管路、煤气管路、空气管路、引风管路；所述管路系统还设有压缩空气管路，压缩空气管路通过支路管路与煤气管路相连接，压缩空气管路还设有支路管路与包盖相连接；所述管路系统、烘烤组件分别与PLC系统相连接。解决现有烘烤设备存在燃烧效率低、能耗高、钢包烘烤温度低、烧嘴拆卸麻烦、点火装置，热电偶不耐高温的情况等问题。

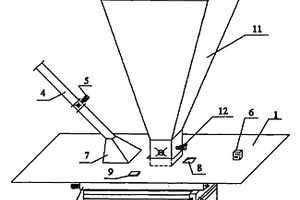

金属浇注过程中超声处理浇口杯的装置 901

 0

本实用新型公开了一种金属浇注过程中超声处理浇口杯的装置，属于金属材料制备及冶金技术领域。所述装置包括位于生产用浇口杯上方的石墨浇口杯，所述石墨浇口杯连接超声探头，超声探头通过变幅杆连接超声换能器，所述超声换能器连接超声发生器。本实用新型的有益效果是：将高能超声装置安放到浇口杯上，可在浇注的过程中起到破碎枝晶、细化晶粒以及均匀化成分的作用；本装置不影响浇注过程，不影响生产效率，成本低，适用于大规模工业生产；利用本实用新型金属浇注过程中超声处理浇口杯的装置，获得了具有高强度、高伸长率的球墨铸铁。

从钒钛熔渣中提钒、提钛用高温富氧加热炉 775

 0

本实用新型涉及一种从钒钛熔渣中提钒、提钛用高温富氧加热炉，包括加热炉、煤气系统、助燃风系统、烟气系统及富氧空气系统；加热炉的顶部设辅助火源及点子点火器，加热炉设助燃空气入口与助燃风系统相连，设煤气入口与煤气系统相连；设烟气出口与烟气系统相连；设富氧空气出口连接富氧空气出口管道，设富氧空气入口连接富氧空气进口管道，富氧空气进口管道与富氧空气出口管道通过富氧空气支管相连；加热炉还设有上部温度计、下部温度计及蓄热体。本实用新型能够将低温富氧空气加热为后续提钒、提钛所需的高温富氧空气，满足整体工艺要求，最终使含钒、钛的熔渣能够更好的实现资源利用，减少冶金熔渣造成的环境污染。

降低氮氧化物的双蓄热燃烧器 732

 0

本实用新型公开了一种降低氮氧化物的双蓄热燃烧器，双蓄热燃烧器为分体型或整体型，所述蓄热式燃烧器包括蓄热箱体和烧嘴头，蓄热箱体内布置有蓄热体，烧嘴头上设置有喷口，构成双蓄热燃烧器的烧嘴喷口大小尺寸不一致、交错布置；所述喷口采用“花式喷口”；所述蓄热燃烧器喷口的朝向分为一侧朝向和两侧朝向。一种降低氮氧化物的双蓄热燃烧器及方法，针对低热值燃气、空气和燃气均采用蓄热技术的双蓄热燃烧器，通过对蓄热式燃烧器的优化和控制，来实现降低烟气中氮氧化物排放值。本实用新型是从轧钢行业加热炉和热处理炉考虑，可以将其扩展使用至冶金行业及有色行业的低热值燃气双蓄热燃烧器。

侧封板摩擦磨损检测试验台 934

 0

本实用新型涉及冶金轧制技术领域，尤其涉及一种侧封板摩擦磨损检测试验台。包括侧封板压紧装置、轧辊、轧辊旋转装置、高频感应器以及压力传感器；所述轧辊安装在轧辊旋转装置上，轧辊旋转装置带动轧辊旋转，高频感应器对轧辊进行加热；侧封板压紧装置位于轧辊旋转装置正前方，侧封板安装在侧封板压紧装置上，侧封板压紧装置带动侧封板向轧辊端面移动，压紧轧辊端面；压力传感器与侧封板表面接触，与轧辊端面共面。本实用新型操作简单、便于观察，实现侧封板加载、摩擦、受热的综合检测；试验台使用方便、工作高效，能够应用于工厂中，通过传感器检测侧封板收到的压力，实现侧封板使用寿命的预测。

气旋侧逸式脱硫喷枪 772

 0

本实用新型属于冶金铁水预处理脱硫设备领域，尤其涉及一种气旋侧逸式脱硫喷枪，它包括外护管（2）、连接法兰（3）及与所述连接法兰（3）相配接的中心管（1）；其特征在于，所述中心管（1）置于外护管（2）内；所述外护管（2）采用方管结构；在所述外护管（2）外部固定设有耐火防护层（4）；所述耐火防护层（4）内固定设有格栅状金属骨架（5）；在所述中心管（1）及外护管（2）的底部固定设有汽化室（7）；在所述汽化室（7）的侧壁开由数个排气孔（8）；所述排气孔（8）的内壁固定设有气旋叶片（9）。本实用新型结构简单，便于维护，可以有效降低铁水脱硫过程中熔体喷溅，改善枪体应力分布，脱硫效率高。

挡渣球 1000

 0

本实用新型属冶金挡渣出钢技术领域，尤其涉及一种挡渣球，包括圆台体（1）及投递把手（2）；所述投递把手（2）与圆台体（1）固定相接；在所述圆台体（1）的侧面横向及纵向交叉设有沟槽（3）；在所述圆台体（1）的侧面横向水平设有定位板（4）。本实用新型通过采用圆台体结构并结合其侧面横向及纵向交叉设有的沟槽，其实现了浸入钢水速度快，挡渣效率高，投递准确的技术效果。

长寿命RH炉浸渍管组合结构 933

 0

一种长寿命RH炉浸渍管组合结构属于冶金炉外精炼炉砌筑技术领域，具体涉及一种长寿命RH浸渍管的组合结构。本实用新型提供一种增大浇注体与耐火砖的结合牢固性，防止两者在高温使用条件下由于热膨胀不一致而导致端口部浇注体的提前崩塌损毁，使用寿命长的RH炉浸渍管组合结构。本实用新型包括由单体砖组合而成的底层耐火环砖，其特征在于：所述单体砖下端为连接部，连接部两侧均设置有缺口，底层耐火环砖上相邻的两单体砖的缺口组合成一凹槽。

带导向轮的出口导板装置 697

 0

本实用新型涉及冶金轧钢技术领域，尤其涉及一种带导向轮的出口导板装置，包括导板、空心轴、导向轮、轴套、垫片、固定螺栓，所述轴套安装在导向轮内，导向轮和垫片通过空心轴固定在导板凹槽中，导板通过固定螺栓紧固在轧机出口处的导板横梁上。与现有技术相比，本实用新型的有益效果是：1)将轧件与导板之间的滑动摩擦改为滚动摩擦，大大改善了轧件的受力状态，降低了轧件划伤事故发生的几率，提高了产品合格率；2)导向轮通水冷却，提高了导向轮使用寿命；3)导向轮更换方便、快捷，大大缩短停轧时间，提高生产效率。

转炉炉底用镁碳砖 849

 0

本实用新型属冶金行业钢包耐火部件领域，尤其涉及一种转炉炉底用镁碳砖，包括第一镁碳砖本体（101）及第二镁碳砖本体（102）；第一镁碳砖本体（101）及第二镁碳砖本体（102）的横截面为正方形；在所述第一镁碳砖本体（101）的每一立面的两端纵向分别设有第一装配楞（201）及第二装配楞（202）；所述第一装配楞（201）与第二装配楞（202）相互平行；在第二镁碳砖本体（102）的每一立面的中部纵向分别设有第三装配楞（301）。本实用新型结构简单，压紧力强，不易脱落与损坏。

超高密封性箱体观察窗 818

 0

超高密封性箱体观察窗，是为了配合变压器外罩，克服现有全密封变压器产品运行环境污秽等级高，沙尘密度大等问题，并且实现可观察的功能而设计的。它包括侧盖板、法兰、玻璃板、密封垫圈、法兰盖以及螺栓螺母。上述侧盖板与法兰焊接在一起，并与玻璃板相匹配开有一视窗，玻璃板放在法兰的槽内。上述玻璃板的两侧各放一个密封垫圈，一侧与侧盖板紧贴；另一侧与固定法兰盖紧贴，保证了玻璃板两侧的密封性能，并通过螺栓螺母固定法兰盖和法兰，将其固定为一体。将上述固定为一体的观察窗的侧盖板固定在变压器外罩上。本实用新型结构合理、密封效果好，不仅可以实现观察效果，更保证了外罩的良好的密封性能，有效地防止沙尘和雨水进入箱体。该产品可广泛应用于石化、冶金、矿山、煤炭等各种输变电场所。

高温快速测温枪 807

 0

本实用新型属于冶金炉热工测温装置,特别适于在高炉风口区测温中应用。一般测温枪不能满足所测径向各点温度分布的要求,热电偶封闭在较厚的保护层内测温反应慢,保护管不能耐高强度机械冲击等。本实用新型以普通钢管为枪体,外套绝热层和耐火防氧化涂层,采用快速微型钨铼热电偶、热电偶插头和补偿导线为测温一次元件。测温枪为分段组合式结构。枪身各部分更换拆装容易,结构简单,可方便地加长或缩短,适用于高炉风口区测径向各点温度分布的要求,无需冷却水及惰性气体的保护,轻巧便于操作。

耐磨型超细雾粒刚玉喷嘴 1125

 0

本实用新型涉及一种耐磨型超细雾粒刚玉喷嘴,适用于冶金、电力、建材等行业生产中抑制粉尘排放的电除尘装置对增湿塔的增湿、雾化。该刚玉喷嘴由保护外套、喷嘴体及进水孔板组成,保护外套的套内一侧装入用刚玉陶瓷材料烧结制成的锥形喷射口的喷嘴体后用进水孔板将其压紧固定。本实用新型耐温、耐腐、抗磨损,喷射超细雾粒,气化速度快,不易产生塔下湿底,且体积小,重量轻,结构合理,维修方便。

炉渣熔化温度特性测试仪 870

 0

一种炉渣熔化温度特性测试仪,属于冶金过程测试仪器,由送样器、二氧化钼高温炉、高精度控温装置、视频成像装置、计算机测量及视频图像处理装置、打印输出设备组成,在二氧化钼高温炉的前端设置送样器,送样器底部设有滑道,送样器上装有测温热电偶,在高温炉炉管内装有控温热电偶,控温热电偶与温控柜相连,高温炉炉管的末端装有滤光片,视频成像的高倍摄像镜头对准高温炉管末端的滤光片,摄像机视频信号输出通过图像采集卡与计算机相连,测温热电偶通过传感器与计算机相连,本实用新型采用了视频成像技术取代传统的光学成像方法,采用计算机图像自动采集与图像识别技术代替人工观测方法,具有自动测定炉渣的熔化温度特性:开始熔化温度、半球点温度和流淌温度以及熔速,具有炉渣熔化过程的图像重放和浏览功能。

永磁式搅拌器 664

 0

一种永磁式搅拌器,涉及一种冶金连铸工艺中使用的永磁搅拌器领域。它是由壳体、电机、永磁体等组成,其特征在于所述的能产生磁场的永磁体采用一对正、负磁极,并将其安装在驱动电机转子的导磁的空心轴内,无磁钢内套设在正、负磁极之间,无磁钢内套留设有一定的孔径,在驱动电机定子的外侧设有不锈钢机壳,与上、下两个密封端盖的连接处采用密封结构。本实用新型的优点是由于该设备是密封安装在冷却水中运行,所以运行可靠,使用寿命长。是电磁搅拌器的理想更新换代产品。

双质体独立支撑双驱动弛张筛 778

 0

一种双质体独立支撑双驱动弛张筛,是为了提高现有弛张筛使用寿命而设计的。结构是,套装在一起的内外筛箱,由双侧双曲柄弹性连杆传动机构驱动,使安装在内外筛箱横梁上的弹性筛网产生一张一弛的筛分运动。筛机的弹性支撑板是大网格超强玻璃纤维板,弹性连杆板是纵向单方向玻璃纤维板;在内筛箱的入料端设置有物料缓冲板,提高了筛机的使用寿命。可广泛应用于冶金、矿山、煤炭、建材、城市垃圾和污水净化等行业的物料筛分。

还原铁的窑炉 1082

 0

一种还原铁的窑炉，属冶金技术领域。本实用新型包括窑顶，助燃风管道，燃气管道，烧嘴，料池，曲封，窑车，该窑炉还包括隔板，窑顶下与隔板上的空间为上燃烧室，隔板下与料池上的空间为还原室，料池下与曲封上的空间为下燃烧室，该窑炉的烧嘴分为上烧嘴和下烧嘴，分别设置于上燃烧室和下燃烧室的炉壁上，燃气管道连接上烧嘴和下烧嘴，助燃风管道接入上燃烧室和下燃烧室，窑车支撑着料池。本实用新型有效防止了从氧化和二次氧化，而且还原剂消耗量很低；尽可能做到热能充分利用，达到既能环保的目的，并适用于各种高、低品位矿，尤其适合难选矿、复合矿和工业含铁废渣，可生产出砾铁和直接还原铁产品。

调心滚子轴承整体保持架 1094

 0

本实用新型公开了一种调心滚子轴承整体保持架,包括整体式的保持架本体(02),保持架本体(02)成环状,环体两侧圆周方向上均匀分布有兜孔(04),兜孔(04)的孔壁为圆锥面和圆弧面构成的复合形状。其中,环状保持架本体(02)内径中部形成环状凸台(01),在环形凸台(01)的内侧中部开设有环形凹槽(03);凸台(01)内凸的顶端两侧设置倒角。本实用新型的调心滚子轴承整体保持架主要应用冶金等行业,所采用的保持架具有成本低,润滑良好,回转灵活的特点。

多层筛网振动筛 850

 0

一种多层筛网振动筛,属于振动筛分机械领域。是针对现有的多层振动筛的堆料和堵料现象,处理能力和筛分效率低的不足而研制的。主要是在振动筛的出料端的两层筛网之间,设置有一层半截筛网。该半截筛网的宽度与其它筛网相同,长度在上层筛网的三分之一至三分之二之间。主要用于分流上层筛网后半部的物料,防止落到下层筛网上面,减少了下层筛网上物料的厚度,消除了堆料和堵料的现象。同时增加了移动式收料装置,便于筛分后物料的收集、输送和设备的维修。具有处理能力大、筛分效率高、和维修方便等特点。可应用于冶金、矿山和采石场等需要物料分级部门的物料筛分作业。

不锈钢包覆碳钢的双金属复合丝 1113

 0

本实用新型涉及一种不锈钢包覆碳钢的双金属复合丝,是由碳素结构钢芯线1及均匀包覆在其周围的不锈钢包覆层2构成,并在两者界面形成牢固的冶金结合。这种金属丝具有不锈钢的一切表面功能,其强度与塑性可在很大范围内进行调整,可代替不锈钢丝制作很多丝网制品,节省大量铬、镍等贵重金属,成本大为降低。

润滑油流监控器 946

 0

润滑油流监控器,特点是长轴贯通壳体和电控盒,上面固定安装挡板、凸轮和指针,凸轮挤压微动开关上的触点控制信号线路,可由压簧复位。信号灯、指针使润滑系统监测直观,可按流量要求条件调节凸轮控制报警时机。监控及时可靠,能保证大型机器设备润滑系统的安全运行,防止事故的发生,特别适合矿山、冶金、发电等大型机器设备的润滑监控。

润滑油肾型净油装置 762

 0

本实用新型涉及一种用于冶金、化工、石油等领域的净油设备,斜板沉淀粗过滤器与高压极产生的极化电场自下而上复合成一体,外壳为接地极,高压电极是将一根首尾相连的铜线螺旋状绕在骨架上并平行布置在捕集件的中间平面内,在高压电极的前面设置有可以自由拔插的高压引入件,高压引入件由高压导套和高压插套组成,本实用新型设置的可自由插拔的高压引入件,有利于污染后捕集件方便地更换,及容易发生击穿故障的高压引入导线的更换。本实用新型还具有节省能源、降低成本、使油类净化效果好等优点。

无接触式绕线异步电动机 698

 0

本实用新型用于冶金、化工、轻纺等工业上的无接触式绕线异步电动机,其主要技术特征是在原装滑环处改装上启动器,其由轴、磁环、绝缘材料、线圈、铁芯构成,转子三相绕组通过接手与启动器联接,定子与三相电源联接,由于这种电动机去掉原转子滑环、刷握、电刷及二次启动电阻和设备,所以构造特别简单,维修方便,克服启动电流大等缺点。
