连铸中包氩气排空装置 726

 0

本实用新型涉及一种连铸中包氩气排空装置，属于冶金行业炼钢生产设备技术领域。技术方案是：包含支撑杆（1）、氩气管（2）、排气管（3）和排气孔，氩气管（2）的一端与氩气气源连接，氩气管（2）的另一端垂直连接在排气管（3）的中间，所述排气管（3）的两端为封闭结构，排气管（3）沿中心轴线方向上设有多排排气孔，相邻两排排气孔之间的夹角为30‑35度，支撑杆（1）垂直固定在氩气管（2）上。本实用新型的有益效果是：能够改善氩气在中包内的气体流场方向，使氩气在中包排空过程中分散均匀，能够快速且不降低中包内温度的情况下将中包内空气排出，降低对水口座砖烘烤温度的冲击，增强了对中包内空气的快速置换。

固液金属复合材料连续铸造的装备 752

 0

本实用新型涉及金属连续复合铸造领域，具体涉及一种固液金属复合材料连续铸造的装备。包括输送辊道以及依次沿输送辊道布置的表面处理装置、自动焊接装置、对中装置、加热装置、坩埚熔池、结晶器、拉坯机、切割机与冷床，还包括中间包、长水口、引锭杆存放台架、引锭杆；中间包与长水口布置在坩埚熔池上面，中间包外部配置保温装置，结晶器与坩埚熔池紧密相连。本实用新型具有设备简单、流程短、近终形、生产效率高、节能降耗、生产成本低的优点，适于制备包覆层金属致密、厚度均匀、包覆比可调、表面质量与界面冶金结合质量好的高性能金属复合材料。

高抗热振性脱硫装置 649

 0

本实用新型属于冶金铁水预处理脱硫设备领域，尤其涉及一种高抗热振性脱硫装置，包括外护管（2）、连接法兰（3）及与所述连接法兰（3）相配接的中心管（1）；其特征在于，所述中心管（1）置于外护管（2）内；所述外护管（2）采用方管结构；在所述外护管（2）外部固定设有耐火防护层（4）；所述耐火防护层（4）内固定设有格栅状金属骨架（5）；所述耐火防护层（4）内，纵向间隔一定距离设有保温材料层（6）。本实用新型工作寿命长，高温使用性能理想。

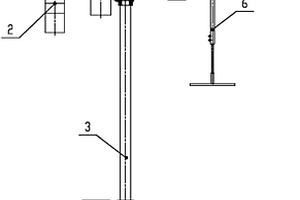

矿石还原性实验装置的自动操作支架 678

 0

本实用新型涉及矿石冶金性能实验装置领域，尤其涉及一种矿石还原性实验装置的自动操作支架，其特征在于，包括天平支架、配重砣、电动推杆、底座、旋转定位座和反应器拉杆，底座上垂直设有电动推杆，电动推杆顶端经旋转定位座连接在天平支架的下方，天平支架的一端吊挂配重砣，天平支架的另一端通过平台支板与反应器拉杆相连，天平支架上还设有炉盖砖拉杆，炉盖砖拉杆与反应器拉杆之间成90°夹角。与现有技术相比，本实用新型的有益效果是：能在试验结束后，将反应器自动提升出炉，旋转到安全的地方，无需人工近距离操作，避免高温造成伤害，提高操作安全性，减轻劳动强度。

环冷机辅助控制装置 1121

 0

一种环冷机辅助控制装置，属于冶金工业测控技术领域；包括：高温物位扫描仪、环冷机速度检测装置、数据采集单元和中央控制器；中央控制器用于计算控制区间，并在生产过程中，计算经过烧结机料厚检测装置下方的料块体积与t1时间后相同时间内经过耐高温物位扫描仪下方的料块体积比，根据体积比与控制区间关系向厂级控制系统发送联调比例偏差信号；本实用新型根据实际物料作为冷风机送风量调节的前馈条件，及时补偿因冷却物料量变化对冷却风量的需求，提高控制质量；通过对比物料在烧结机台车上与环冷机台车上体积的变化为烧结机‑环冷机速度联调比例提供修正依据。

长寿命单喷口钝化颗粒镁脱硫喷枪 918

 0

本实用新型属冶金脱硫设备领域，尤其涉及一种长寿命单喷口钝化颗粒镁脱硫喷枪，包括耐火防护层（6）、中心喷管（1）及护管（2）；中心喷管（1）置于护管（2）内；在中心喷管（1）下端口固定设有四通式分配器（4）；四通式分配器（4）的端口彼此呈120º；在耐火防护层（6）内，横向固定设有圆盘网格状金属骨架（7）；在耐火防护层（6）内纵向固定设有条形筋（8）；圆盘网格状金属骨架（7）与条形筋（8）固定相接；在条形筋（8）上固定设有V型钢筋锚（9）；V型钢筋锚（9）的弯角为60º；圆盘网格状金属骨架（7）的外周与耐火防护层（6）的距离为8～10mm。本实用新型使用寿命长，维修方便，有效地降低了脱硫作成本。

高炉管式铜冷却器 780

 0

本实用新型属于冶金领域,涉及一种高炉管式铜冷却器。其结构为在炉腹、炉腰和炉身下部,用厚壁无缝铜管加铜散热板的冷却器和在炉身中上部,用厚壁无缝钢管内衬薄铜管加钢散热板的冷却器。镶衬薄铜管是为了减轻锈蚀和结垢。由于管式铜冷却器比铜冷却壁薄得多,因此冷却效果会更好,高炉寿命将长于铜冷却壁高炉。管子在炉壳圆周方向和距炉壳一定距离焊接完成之后,注入低水泥浇注料,经过干燥、烘炉后即可开炉。由于造价只是铜冷却壁的五分之一,又以廉价的低水泥浇注料代替昂贵的耐火砖,因此将大大降低新建或大修费用。

电机失压再启动装置 826

 0

一种电机失压再启动装置,是由联接电网的电流互感器和电压互感器交流模拟采样信号输出端,经过TLC2264运算放大器联接单片机dsPIC6014的AD转换单元模块,控制回路采用PA1a-5V继电器联接单片机dsPIC6014,控制电平信号联接入门电路74HC86,门电路74HC86联接模块MC1413,模块MC1413联接驱动控制继电器。该低压电机再启动控制器采用了先进的单片机技术和交流信号采样原理,结构小巧紧凑,抗干扰强,性能可靠。其中系统工作电源、低功耗设计、电动机工作电压的准确测量和整机的电磁兼容是该装置设计中的技术难点。广泛应用于石油、化工、冶金、电力等连续性生产的大型企业和深井、油田采油机等无人值守的设备的电机再启动。

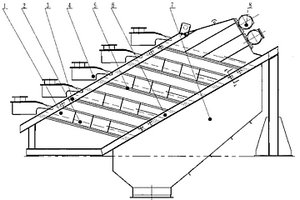

高频振动细筛 680

 0

一种高频振动细筛,属于振动筛分机械领域。是为了解决现有振动筛的体积和占地面积大,振动频率和筛分效率低的问题而设计的。振动筛的筛体是由多层筛箱上下叠加设置,与连接梁固定后通过剪切弹簧系统与机架上的承载梁连接。在每个筛箱的入料端安装一个布料器,向筛面均匀分布物料。在筛箱的中部设置有喷水装置,筛网的下面装有承接筛下料的底版,筛上料和筛下料通过排料导板分别集中收集排出。具有占地面积小、振动频率和筛分效率高、生产能力大、工作稳定和寿命长的特点。适用于冶金选矿、选煤、化肥、建材、化工及各种矿物深加工过程中,对具有流动性较强的中细或粉状物料进行干、湿式分选作业。

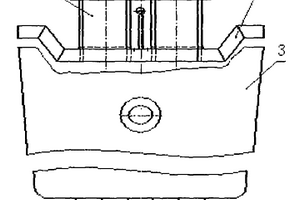

沉降式蓄热烘烤装置 957

 0

本实用新型涉及一种工业加热及余热回收技术领域,主要应用于钢铁、有色金属冶金、化工、动力、玻璃、陶瓷、耐火等行业中,是一种沉降式蓄热烘烤装置,包括烧嘴、包盖,所述的包盖为沉降式结构,为四周上凸中间下凹的形式;烧嘴安装在包盖的中间下凹部分。与现有技术相比,本实用新型的有益效果是:该装置可有效提高烤包底部的烘烤温度,减小包盖和烤包间缝隙的烟气溢出量,降低烘烤的能量消耗,提高包盖的使用寿命。

沥青熔化装置 1063

 0

本实用新型涉及一种沥青的熔化装置,尤其涉及适用于碳素、冶金等行业的一种沥青熔化装置。它包括沥青熔化器、手动沥青阀、沥青过滤器、沥青泵,所述的沥青熔化器的进料口与斗式提升机出料口连通,沥青熔化器与缓冲槽连通,缓冲槽与沥青泵通过管路连通。本实用新型的优点和效果是:有效的利用了能源,提高熔化速度;整个熔化过程易于实现自动化控制,沥青清理维护方便,降低工人的劳动强度;固体沥青上料采用密封结构,车间粉尘量很少;沥青烟气集中在沥青熔化器上部,净化装置容易收集,得以集中处理。

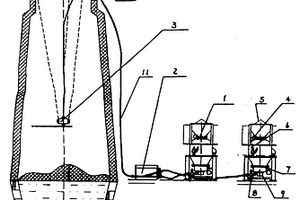

液压高炉内造衬全自动喷补机组 925

 0

本实用新型属于一种冶金工业高炉喷补设备,特别涉及一种液压高炉内造衬全自动喷补机组。其特征在于:是由两台电子称重喷补机、液动三通阀组、液动喷料机器手构成液压高炉内造衬全自动喷补机组,电子称重喷补机内的液动蝶阀设置在料斗与储料罐之间,拨料机与储料罐连接,在拨料机的下端设置液动球阀,拨料机由设置在电子称重喷补机底部的液压马达驱动,液动三通阀组通过输料软管与液动喷料机器手连接。本实用新型液压高炉内造衬全自动喷补机组实施高炉喷补作业,可对高炉内衬的破损进行早期修复在检修中进行,可替代中修推迟大修,增加炉龄,提高高炉的使用寿命,减少高炉的停炉时间及高炉维护费用,降低生产成本、提高生产效率。

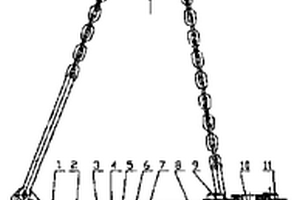

卷板翻转吊具 673

 0

本实用新型属于起重吊装设备配件,涉及一种可用于冶金行业吊装卷板在空中翻转的卷板翻转吊具。其特征在于:卷板翻转吊具是由旋转和夹钳两部分构成,将夹紧电机和齿轮减速器装配在定钳体内,动钳体套装在定钳体外面,通过丝杠、丝母使动钳体和定钳体相连,定钳体滑块和动钳体滑块分别安装在定钳体和动钳体上,复位弹簧与定钳体滑块和定钳体及动钳体滑块和动钳体相连,动钳体滑块与定钳体滑块之间形成的开口构成夹钳钳口。将配重、链轮、卸扣、减速器安装在支撑架上。本实用新型克服了现有卷板吊具用绳索翻转卷板存在的问题,卷板翻转吊具夹取卷板后能在空中翻转90°,具有节省制造成本、省时、省力、快捷、平稳、安全可靠的特点。

中频感应加热温度智能测控仪 927

 0

本实用新型属中频感应温度测控仪器,特别涉及一种在机械制造和冶金工业方面应用,如淬火、透热、熔炼、钎焊和烧结等中频感应加热温度智能测控仪,由电源电路(1)、模入通道电路(2)、键盘显示电路(5)和报警电路(6)组成,整个检测控制系统中设置了中央处理电路(3)、同步脉冲电路(7)和触发脉冲形成电路(4);采用此智能测控仪对中频感应加热温度的测控,技术先进,随机、实时性好,保证了生产质量,提高了工件应用场所的安全生产。

双齿辊式热矿破碎机 1091

 0

一种应用于冶金机械行业中的双齿辊式热矿破碎机,由溜槽、固定辊、转动辊、挡板组成,带有一排齿切碎物料的转动辊恰好安装在置于水平位置的固定辊右上部一排齿间,溜槽装在固定辊左斜上方,带有一排齿的挡板分别安装在转动辊的一排齿间。该装置构思科学新颖、工艺制造容易、使构件磨损均匀更换周期相同、减少更换次数、缩短更换时间、增加使用寿命、提高作业效率。

包装用的纸角纸槽 1133

 0

一种包装用的纸角纸槽,是采用7-11层瓦棱纸或箱板纸,7-11层防水粘结剂和一层外包纸构成高密度纸板,通过压制形成角钢型或槽钢型。该包装材料适用于冶金材料和医药的包装。

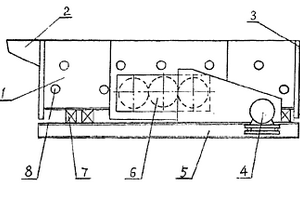

三轴椭圆振动筛 973

 0

一种三轴椭圆振动筛,是针对目前圆运动筛和直线运动筛功能单一的不足而设计的。振动筛有三根相同的振动轴,轴的两端均装有偏心重量相等、偏心半径相同的配重盘,由等参数的齿轮同步连接,运动轨迹为椭圆形。该筛机的振动频率、振幅和振动方向角均可以调整,综合了圆运动和直线运动筛的特点。可广泛应用于冶金、矿山、交通、水电等部门难筛物料的筛分。

小型高频振动筛 660

 0

本实用新型涉及一种小型高频振动筛,属于振动式筛分装置,它包括标准筛、筛盘通过弹簧固装于底座上,偏心轴通过两端的轴承装在与筛盘相连的吊架上,偏心轴以软轴与电动机相连和一个与之相匹配的调压控制电路。其通过样机证明有体积小、重量轻、结构简单、成本低、振动频率、振幅可调、效率高、无噪音、适用范围宽等优点,特别适于冶金、化工涂料、磨料加工等行业对细或超细物料的筛分。

大型双频淬火机床 985

 0

一种用于重型、冶金机构制造业中对冷轧辊等大型轴类工件进行淬火的大型双频淬火机床,由传动装置、框架横梁、配重装置、架体、顶尖梁、变压器小车、淬火水槽组成。框架是焊接下拉式结构,主体运动为双层V形滑道式丝杠传动。本实用新型的特点是结构简单,稳定性好,传动精度和效率高,使用维修方便,淬火后质量好,硬度高,淬火层深和变化均匀,残余应力分布合理,使用寿命长等,是一种理想的大型轴类工件的双频淬火机床。

渣罐车双列圆锥滚子轴承轴箱装置 1167

 0

准轨冶金铁道车辆渣罐车转向架装置。渣罐车双列圆锥滚子轴承轴箱装置彻底改变了渣罐车历来沿用的调心轴承轴箱装置结构,提高了轴箱的密封性能;改变调心轴承的楔套连接为双列圆锥轴承的直接过盈连接;轴箱外部与侧架各接触面制成不同半径的弧球面,从而保证轴箱体在运行中相对的自由度。本实用新型能够避免楔套松脱窜出故障的出现,保证渣罐车正常运用及安全生产。

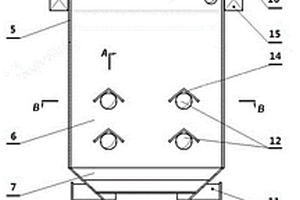

直热式电热容器 1131

 0

本实用新型公开的是一种直热式电热容器,属于电阻加热设备领域。本实用新型采用电加热体与容器组成一体的技术方案,并通过预埋和镶嵌两种使电加热与容器组成一体的方式,使得这种电热容器具有升温加热时间短、热量损失小、热效率高等优点。和已有技术的同类产品相比,可节电量15%～25%,最大节电量可达40%以上,升温时间可减少60%左右。可广泛运用于冶金、家电、化工等方面。

单斜盘轴向柱塞液压马达 1001

 0

单斜盘轴向柱塞液压马达由单斜盘、回止盘、轴、配流盘、柱塞、螺堵、壳体、供油盖、芯管等部件构成,采用静压平衡结构,起动平稳噪音低、效率高、具有结构简单、加工方便、成本低、柱塞孔数多,减少了油的脉动,提高传动系统的寿命,可广泛用于工程机械、冶金矿山设备及行走、挤塑机械设备上。

植物粉末式燃料锅炉 983

 0

植物粉末式燃料锅炉,为解决常规锅炉用粉末状植物作为燃料,其燃烧效率低,不能满足所需温度和压力的技术问题,提供如下方案:植物粉末式燃料锅炉包括炉体(1),在炉体(1)内靠近底部设有链条炉排(5),在炉壁上设有进料口、烟道口及点火口,在炉体(1)下方设有出渣口,烟道导致墙(2)固定在内炉壁上,位于烟道口与进料口间与链条炉排(5)平行,风机送料管道(3)的一端从进料口伸进燃烧室,另一端通过炉体外的风机(6)与上料箱(8)、上料机(7)连接。在伸进燃烧室的风机送料管道(3)的一端设有喷料调节阀(4)。特点:高效、节能、环保。燃料燃烧充分,火苗稳定,火焰大、温度高;用植物粉末作为燃料,即废物利用,变废为宝,又改善环境;出渣少,燃烧后的固体可直接作为肥料或冶金等工业原料,不产生二次污染。

聚辉钢耐磨衬板 887

 0

本实用新型公开了一种用于冶金、化工、矿山、港口、电力等系统中的聚辉钢耐磨衬板,包括上部开口的盒状骨架单元(1),骨架单元(1)内通过缓冲黏结单元(2)固定有耐磨板(3);耐磨板以整体块状形式或多块拼接的板状形式或者以碎石散布形式设置;耐磨板(3)距所述骨架单元(1)底部留有3-5毫米厚度的填充空间;缓冲黏结单元(2)填充于所述耐磨板(3)周围以及与所述骨架单元(1)之间的空间中。本实用新型的聚辉钢耐磨衬板既保证了衬板的强度、刚度,又保证了衬板的耐磨性能;具有成本低、耐磨度高、强度高、性价比高,以及安装方便的特点。

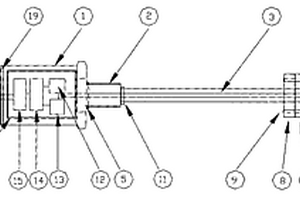

位置检测系统 1109

 0

本实用新型涉及一种位置检测系统,是针对冶金领域中需要对卷取机和加热炉的步进梁平移及起升位置进行自动检测和控制的装置。包括光波导线信号处理板、光波导线、位置磁铁、光波导线信号拾取线圈、信号处理板、电路板CPU、输出电路板;通过光波导线信号处理板产生一个询问脉冲光波信号,当询问脉冲光波信号遇到位置磁铁时产生一个应变脉冲信号。信号处理板与电路板CPU根据光波产生到返回的两个时间的差值计算出位置磁铁的距离,并且生成一个微弱的模拟信号,通过输出电路板把这个信号转换成现场需要的数字量信号。优点是检测精度高、维护成本低、且防护等级高。

悬臂式可更换复合筛板 1055

 0

本实用新型提供一种悬臂式可更换复合筛板,由底板1,带一排侧孔的管形横梁2,插在管形梁2侧孔中的一组复合筛板条3和固定螺丝4所组成,复合筛板条3由带弯头的狭长U形刚性骨架3-1和套在此骨架3-1上的非金属耐磨外套3-2所组成。复合筛板条既具有刚性,又具有耐磨性,因此提高了使用寿命。由于采用了悬臂式结构,在操作过程中能产生二次振动,从而提高了筛分效率,由于采用了插接结构,所以易更换损坏的筛板条,从而提高了劳动生产率。这种悬臂式可更换复合筛板可广泛用于冶金、化工、矿山、煤炭等工业中的筛分。

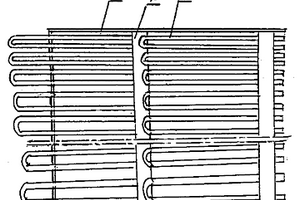

分段式可预制高炉炉体 1162

 0

本实用新型属于冶金领域,涉及高炉本体。其结构为按炉壳钢板分段将按一定距离排列的冷却水管焊在钢板内壁上,冷却水管被浇注在低水泥浇注料内。由于降低了冷却器热面温度,提高了冷却效果,延长了冷却器和炉衬寿命;由于取消了冷却壁和砖衬,也取消了石棉板或耐热纤维,因此大幅降低了修建成本,薄壁扩容的结果,可大幅度提高产量;由于分段预制,可减少高炉本体修建时间,缩短筑炉工期;本结构便于使用过程中的更换。

提升式钛旋塞阀 1155

 0

本实用新型所述的提升式钛旋塞阀，涉及一种石化、冶金、制药、电镀及造纸等强腐蚀性行业设备使用的阀门。是由阀体、阀芯、压盖、提升套及螺母所组成；其特征在于所述的阀芯装于阀体内，压盖套于阀芯上，并通过螺栓装于阀体上；提升套套在阀芯的上部并与压盖的内孔通过螺纹连接；螺母与阀芯通过左旋螺纹连接；在阀体的下部装有放泄螺栓。阀体的中心加工成带有锥度的圆台形，并在与法兰对应的位置加工有进出口。阀芯加工成与阀体锥度相同的圆台形，在圆形台的横向加工有通孔，并在阀芯的上部加工有左旋螺纹。压盖内孔加工成台阶形的丝孔，与提升套的外螺纹相配合。阀芯与压盖之间装有O型圈；阀体与压盖之间装有O型圈。

铁水罐吊架焊接定位装置 682

 0

一种铁水罐吊架焊接定位装置,属于钢铁冶金领域。现有的吊架制造过程中存在定位难度大,精度难于控制的不足。该定位装置对称设置在平台上,将罐体中心放在平台的中心处。采用吊轴定位支座和支轴定位支座将两个吊轴和四个支轴定位;采用安装在支轴座体上的侧耳支撑臂将侧耳定位。将吊架准确地焊接到罐体上,具有焊接方便,定位精度高和生产效率高的特点。可应用于各种铁水罐吊架的焊接。

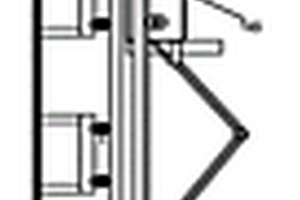

真空自耗电极电弧炉专用电动调节观弧摄像装置 759

 0

本实用新型属真空冶金设备领域，尤其涉及一种应用于真空自耗电极电弧炉熔炼时弧区放电状态的电动调节观弧摄像装置，它包括底固定架(1)；在底固定架(1)上设有导轨(3)、摄像头活动架(2)、固接于底固定架(1)上的减速电机(5)及丝杠旋转移动机构(4)；丝杠旋转移动机构(4)一端与减速电机(5)的动力输出端配接，其另一端与摄像头活动架(2)活动相接；摄像头(6)置于摄像头活动架(2)之上；所述摄像头活动架(2)与导轨(3)活动相接；在所述底固定架(1)上，于摄像头活动架(2)的侧面固定设有行程开关(7)；所述导轨(3)的横截面呈V形结构。本实用新型结构简单，维修维护方便，摄像位置可随时进行远程电动调整。
