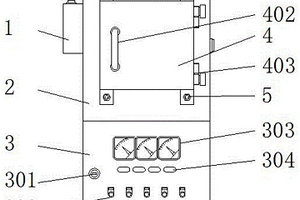

本实用新型公开了一种锂离子电池材料生产加工用烧结炉,包括进气管、炉体、电气箱、保护门和固定螺栓,所述电气箱的正面设置有三组测量表,所述测量表的下方设置有按钮,所述按钮的下方设置有功能按钮,所述功能按钮的一侧安装有锁扣,所述电气箱的顶部安装有炉体,所述炉体的正面通过铰链安装有保护门,所述保护门的正面设置有把手,所述保护门的四角安装有加固块,所述加固块的四角安装有固定螺栓,所述炉体的一侧设置有进气管,所述进气管的内部设置有保温器。本实用新型通过整个炉膛采取大加热腔小通道的结构,大加热腔可以提供足够的热量,减少热震荡,提高炉膛的温度均匀性;小通道可以使每个温区的空间相对独立,减少对流。

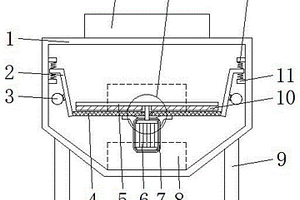

本实用新型公开了一种锂离子电池回收处理用振动筛选器,包括外壳、料斗、筛网、减速电机、防护壳和限位板,所述外壳内部设置有料斗,所述料斗底端内壁嵌入安装有筛网,所述筛网下表面设置有减速电机,所述减速电机上端设置有贯穿筛网的转轴,所述转轴上端焊接有转动杆,所述转动杆下表面嵌入安装有毛刷,所述减速电机外壁设置有防护壳,所述防护壳上端两侧对称焊接有连接块,两个所述连接块上端与筛网下表面相焊接,所述料斗两侧外壁对称安装有两个振动电机。本实用新型通过增设减速电机、转动杆和毛刷,达到了减少筛网孔洞出现堵塞的问题,并且提高了筛分的均匀性,提高了筛分的效率。

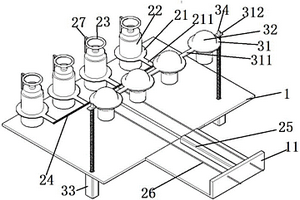

本实用新型公开一种柱形锂电池加工检测装置,包括检测台,所述检测台的顶部装配连接有柱形电池检测放料部件;柱形电池检测放料部件包括若干个前后间隔设置的检测金属套,所述检测金属套的顶部固定连接有折形金属板,所述折形金属板的上端固定连接有电极圈;检测金属套的外侧壁上均固定连接有安装板套,所述柱形电池检测放料部件还包括固定连接若干个安装板套的端臂杆,所述端臂杆的右侧壁装配连接有推拉气缸;推拉气缸装配在检测台的顶部左侧;检测台的顶部装配连接有与柱形电池检测放料部件配合的检测灯泡组件。采用上述装置部件设计对批量生产的电池进行批量化电性检测,且一次检测能够同时检测多个电池。
本实用新型公开了一种锂电池加工用涂布机,包括加工台,所述加工台的上表面左右两侧分别固定连接固定板,所述固定板一侧面开设深度是固定板厚度一半的矩形槽,所述矩形槽内部固定连接矩形块,所述矩形块的一侧面通过轴承转动连接支杆,所述支杆的一端卡接齿轮,所述支杆的另一端固定连接矩形板,所述矩形板的上表面开设矩形孔。该装置通过设置电动伸缩杆,能够对矩形板的上下移动,从而方便对电芯涂布,通过在支杆的一端设置齿轮,并将齿轮传动连接诶电机,能够对矩形板的翻转,能够方便对电芯的两面涂布,通过在矩形孔的一侧内部设置弹簧和推板,能够方便对电芯的固定,便于对电芯涂布。
本实用新型提供了一种可调节散热强度的智能锂电池,包括外壳和控制开关,外壳的外壁一侧固定安装有控制开关,外壳的内壁顶端固定安装有风机,风机的两端固定连接有风管,风管的一端固定连接有连接管,连接管的一侧面固定安装有喷头,连接管的一端固定连接有限位板,限位板的内壁活动连接有滑轮,滑轮的一侧固定安装有支撑架。本实用新型将蓄电池安装在外壳的内部,然后通过人工旋转螺丝让限位板对蓄电池进行固定,通过多个滑轮与蓄电池进行连接让蓄电池的外围能够进行隔开,使散热时能够均匀。

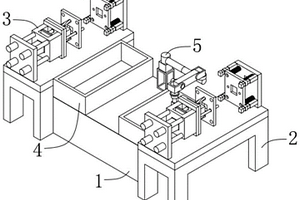

本实用新型公开了一种锂离子电池组生产用模具,包括矩形底座,所述矩形底座前后两侧的两个模具支座上设有电池壳体注塑模具,所述矩形底座顶部前后设有两个矩形料框,两个所述矩形料框的顶部且位于矩形底座顶部右侧设有自动化下料装置,所述自动化下料装置包括矩形托座、方形支座、第一电动回转台、平推气缸、第二电动回转台、U形定位块、矩形支杆、通过转轴与矩形支杆传动连接的U形翻折板、固定柱、气缸、矩形安装块、矩形吸附面板以及真空吸附嘴。本实用新型采用自动化下料机械手对于两台卧式注塑机进行自动化下料,能够代替两个作业员操作,大大降低劳动强度,提高生产效率,且方便注塑成型的电池壳体的下料收集。
本实用新型提供一种锰酸锂生产用结晶设备,涉及原料生产技术领域,包括生产底座,所述生产底座的顶部靠近中心处竖直方向上等距设置有多个让位架高杆,多个所述让位架高杆的一端之间设置有功能安置圆板,所述功能安置圆板的顶部两侧中心靠近圆周边缘处均设置有加温控制箱,两个所述加温控制箱的后表面之间连接有温控安装板,所述温控安装板的外形边缘处与功能安置圆板的边缘相互平行。本实用新型,通过热的辐射作用,使原料预烧仓内部原料得以干燥有利于原料在原料预烧仓内部的分离,缩短装置中原料整体的混乱预热处理的时间,并且经过原料预烧仓内部结构和温控圆柱对原料的处理,提高了原料的处理质量。

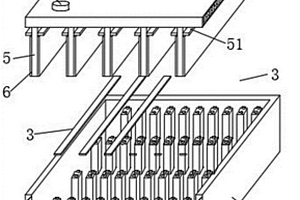

本实用新型公开一种锂电池配件加工装置,包括若干个前后间隔设置的加工模具底座,加工模具底座之间固定连接有两个左右间隔设置的连接杆;加工模具底座的顶部均开设有若干个冲压槽;上述装置还包括若干个与工模具底座配合的加工模具顶座,加工模具顶座的底部具有若干个与冲压槽配合的冲压凸起;加工模具顶座之间通过两个左右间隔设置的连杆固定连接;加工模具顶座的左右侧壁中心部位均装配连接有冲压气缸;连接杆的端部之间固定连接有端板,位于前后部位所述端板的左右侧壁之间固定连接有悬架板,冲压气缸的钢筒装配在悬架板的底部。采用上述装置部件设计实现快速、高效的加工配件,且加工后所得的半成品壳体物料方便排出,有效提高了加工效率。
本实用新型公开了一种锂离子电池正极材料加工用粉碎装置,包括粉碎箱,所述粉碎箱内设有第一研磨机构与第二研磨机构,所述第一研磨机构包括第一伺服电机,所述第一伺服电机输出端通过联轴器连接有转杆,所述转杆另一端固定连接有研磨块,所述粉碎箱内腔固定安装有研磨石,所述研磨石上开设有锥形槽,所述研磨块卡合在所述锥形槽内;所述第二研磨机构包括第二伺服电机,所述第二伺服电机输出端通过联轴器连接有转棍,所述转棍上设有若干第一粉碎齿,所述粉碎箱内腔两侧固定设有粉碎块,所述粉碎块一侧均设有圆弧槽,所述圆弧槽上设有若干第二粉碎齿,本实用新型粉碎效果佳,且可进行二次粉碎。

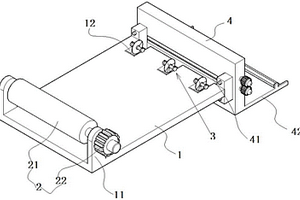

本实用新型公开一种锂电池包装装置,包括裁切台,裁切台的左侧装配有卷膜放料部件,卷膜放料部件包括转动连接在裁切台顶部的卷膜送料辊;卷膜送料辊上装配有送料电机;裁切台的右侧开设有若干个左右间隔设置的裁切槽,裁切槽内装配连接有裁切刀部件;裁切刀部件包括螺纹轴,螺纹轴上装配连接有裁切刀盘,裁切刀盘悬空设置在裁切槽内;螺纹轴的左右两端均固定连接有安装座,安装座上螺纹连接有装配螺栓,装配螺栓螺纹连接在裁切台的顶部;裁切台的前侧壁装配连接有滚动收料部件。采用上述装置部件设计不仅实现灵活加工防护膜,且上述装置部件设计灵活性高,能够根据加工需要加工得到不同尺寸的防护膜,提高了电池加工效率。
本实用新型公开了一种锂离子电池负极材料填充装置,包括机台,所述机台的上侧安装有电机,所述电机的输出端连接有绞龙,所述机台的下侧固定连接有圆筒,所述绞龙与圆筒的内腔间隙配合,所述圆筒的下端连接有出料管,所述机台的下侧安装有缓存器,所述缓存器的下端与出料管的内腔连通,所述缓存器包括罐体,所述罐体的内腔滑动连接有活塞,所述罐体的上端设有端板,所述活塞与端板之间连接有弹簧。如果出料管内的压力过大,负极材料会进入到罐体内,并推动活塞上移扩大容积,当出料管内的压力降低后,弹簧向下推动活塞将负极材料压回出料管内,从而出料管内的压力维持在一定的区域范围内,有利于提高填充的质量。
本发明涉及一种锂离子电池注液机,包括底板,所述的底板的中部安装有固定架,固定架的中部安装有输液的储存罐,固定架的上端通过连接气缸与用于临时储存电解液的升降罐相连接,升降罐的下端连通安装有注液头,注液头之间连接安装有吸气模块,与注液头相配合的挤压组件上下滑动设置在升降罐内,挤压组件与安装在升降罐外壁的升降模块连接,位于注液头正下方的夹持套件安装在可转动的底座上。本发明可以解决夹紧后电池盒与平板接触后难以保证电池盒内的密封情况,电池盒内部吸气后,可能出现进气的情况,在注液阀打开后,负压后只能吸入少量电解液,在负压注液后,在将注液头与电池盒分离时,部分电解液会附着在注液头上带走等情况。
本实用新型公开了一种锰酸锂电池正极材料生产用加热炉,包括炉内腔、炉体、支撑架、控制柜和保护箱,所述支撑架的顶部安装有炉体,所述炉体的内部安装有保温层,所述保温层的内部安装有炉内腔,所述炉内腔的内部设置有线圈,所述炉体的顶部安装有顶盖,所述顶盖的顶部安装有物料出口,所述炉体的一侧通过导线与保护箱内部的控制柜进行连接,所述控制柜的正面设置有显示器,所述显示器的下方设置有指示标,所述指示标的下方设置有按钮。本实用新型通过安装有的线圈通过采用电磁感应的原理,使其通电后产生强大的磁场,改变了传统的通过加热炉壁,然后将热量传递给金属而速度慢,效率低,以及损耗大的问题。
本实用新型公开了一种锂电池正极材料加工用烘烤装置,包括加工台,所述加工台的上端固定连接有加工箱,所述加工箱的上端固定连接有热风机,所述热风机的输出端固定连接有主管。本实用新型采用上述结构,电机带动放置筒架转动,同时热风机将热风吹入放置筒架内对电极进行加热,转动烘干能够提高对电极的烘干面积,避免出现烘干不均的情况,放置筒架内设有防粘组件,弹簧与导热板的设置,不影响热量传递,且可防止电极材料容易附着在放置筒架上的情况,避免附着后难以清理的情况,避免附着后电极受热不均,此外电极材料在导热板上晃动,使得电极的每一面都能进行受热,提高加热效果,加快烘干效率。
本实用新型公开了一种方便纠偏的锂电芯卷绕机,包括底座,所述底座的上端通过螺栓固定连接有固定板和支板,所述固定板和支板的顶部之间固定连接有顶板,所述固定板之间通过转轴固定安装有卷绕盘,所述调节板的一侧安装有第二导向轮,所述第二导向轮的端部压紧在电芯上。该装置当电芯出现意外偏斜时,此时,拉动拉杆带动调节板调节收缩,使得第二导向轮脱离电芯,然后推动定位板,从而推动向两边偏斜的电芯向卷绕盘中部进行集中、矫正,调节好位置后,并把定位块通过第一弹簧进行折弯,使其插入对应的定位槽中,实现对定位板位置的固定即可,然后再松开拉杆使得第二导向轮复位即可,操作简单灵活,有效的保证了卷绕质量和工作效率。
本实用新型提供了一种锂离子电池加工用盐雾检测装置,包括防护罩、固定座、放置凹槽、调节机构、放置机构和滑动限位件,所述固定座的内部设有放置凹槽,所述放置凹槽截面为长方形结构,所述放置凹槽的内部设有调节机构,所述调节机构上旋合连接有放置电池的放置机构,所述放置机构调节电池不同支撑点。相对于现有技术,在固定座的内部设有调节放置机构位置的调节机构,从而根据不同大小的电池,调节放置机构的位置,直至放置机构位置合适放置电池,使得该盐雾检测装置可对于大小不同的电池进行检测;放置机构调节对于电池的不同支撑点,避免电池与放置机构之间始终保持接触,从而使得电池各个表面均匀接受到盐雾检测。

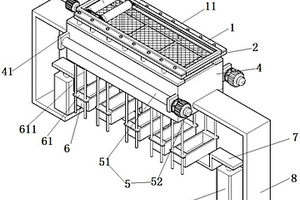

本实用新型公开一种镍钴锰酸锂三元电池材料筛料加工收料装置,包括筛框体,所述筛框体上固定连接有金属筛板;筛框体的顶部装配连接有压料部件;压料部件用于压料;筛框体底部设有下料框,筛框体底部的的前后两侧均通过若干个左右间隔设置的立柱固定连接有下料框的顶部;下料框内固定连接有若干个隔板,相邻所述隔板之间形成下料空隙;下料框的底部设有若干个与下料空隙对应的收集料框;收集料框的前、后两侧均滑动连接有滑杆体,所述滑杆体固定连接在下料框的底部;若干个所述收集料框的底部装配连接有U形抬板,所述U形抬板的左右两端均装配连接有抬动气缸。实现高效加工电极材料,并且实现压料、筛料、收集一体化。
本实用新型公开一种镍钴锰酸锂三元电池材料烧结下料混合装置,包括下料组件,下料组件包括左右对称设置的滑轨杆,滑轨杆之间滑动连接有下料框;滑轨杆相互朝向的侧壁上开设有滑槽,下料框的左右侧壁上均固定连接有滑动连接在滑槽内的滑块;下料组件还包括螺纹连接在一侧部位所述滑块上的丝杠,所述丝杠的端部装配连接有驱动电机;下料框的底部开设有排料孔,下料框的底部设有矩形堵塞板,矩形堵塞板堵在排料孔上,矩形堵塞板上设有若干个与排料孔配合的出料孔上述装置还包括装配连接在滑轨杆右端之间的卸料组件。采用上述装置部件设计不仅提高了物料的下料处理效率,在下料过程中集适度冷却、适度混料一体化。

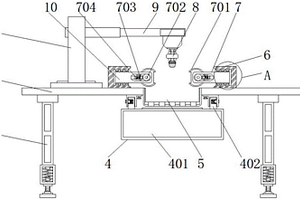

本实用新型公开了一种锂离子电池生产用切割装置,包括放置台、支脚、空槽和激光器,所述放置台底端是四个拐角处均固定有支脚,所述放置台顶端的一侧固定有支杆,所述支杆的一侧焊接固定有横杆,所述横杆一侧的底端固定有激光器,所述放置台的一侧开设有空槽,所述空槽顶端的两侧设置有限位结构,所述限位结构包括限位轮、移动轴、开槽和限位弹簧,本实用新型通过将所需切割的电机外壳放置在限位轮之间进行夹持固定,由于限位轮通过其上的移动轴在一侧滑移板上开设的开槽内滑动,为此限位轮可调节之间的宽度来满足不同规格直径的电机外壳,并最后利用卡槽一侧的限位弹簧进行限位固定,实现对不同规格电机外壳进行固定的功能。
本实用新型锂离子正极材料装钵切块装置,包括输送机构,以及依次位于输送机构上方的平整机构、压实机构、切块机构,还包括用于将匣钵升起的第一顶升机构、第二顶升机构、第三顶升机构;平整机构包括具有能够水平往复运动的刮板,刮板位于所述平整机构的底部,压实机构包括压板,压板位于压实机构的底部,切块机构包括切刀,切刀位于所述切块机构的底部;第一顶升机构、第二顶升机构、第三顶升机构位于输送带下方,并分别与平整机构、压实机构、切块机构的位置对应。本实用新型的有益效果:切块前的物料平整、不松散,切块后,不会轻易产生堵孔,使得烧结效果良好,生产流程整齐、可控。
一种高倍率的磷酸铁锂电池,包括铝塑膜和电芯;所述铝塑膜形成封闭的空腔,且所述空腔内设有电芯;所述电芯包括正极板、隔膜、负极板、铝极耳以及镍极耳,所述正极板、隔膜以及负极板依次叠加设置,所述隔膜将所述正极板和所述负极板隔开;所述正极板由多个正极极片叠加而成,每个所述正极板的输出端均设有正极极耳,多个所述正极极耳均连接至铝极耳;所述负极板由多个负极极片叠加而成,每个所述负极板的输出端均设有负极极耳,多个所述负极极耳均连接至镍极耳。本实用新型通过层层叠片方式能够有效利用铝塑膜所包成的一定的空间,显著提升电池的容量和能量密度。
本实用新型公开了一种锂离子电池材料生产加工用搅拌设备,包括搅拌机本体、安装座和箱体,所述安装座的顶部固定安装有搅拌机本体,所述旋转门的表面固定安装有箱体,所述箱体的表面固定安装有显示屏,所述箱体的内部固定安装有定时器,且定时器的下端固定安装有蓄电池组,所述搅拌机本体的一侧通过升降架固定安装有搅拌箱,所述搅拌机本体的顶部通过连接台固定安装有套管,且套管的顶部通过伸缩杆固定安装有指示灯,所述连接台的两侧固定安装有吊环。本实用新型通过设置有一系列的结构使本装置在使用过程中可以更方便使用人员对装置运行的状态进行判断,便于移动以及具有备用电源等优点,优化使用过程。
本实用新型公开了一种锂电池包装膜用压合装置,包括底座,底座的上方设有输送仓,输送仓的内部中心固定有导料板,导料板与输送仓配合形成输送槽,导料板上下两侧壁设有压板,底座的上表面垂直固定有两个对立设置的限位柱,两限位柱之间设有上转轴和下转轴,上转轴上固定有上压辊,下转轴上固定有下压辊,限位柱远离上压辊的一侧设有支撑柱;压板、伸缩杆、弹簧的设置使得需要进行压合的膜始终能够与传送辊上的传送带相贴合,转辊的设置使得膜在与传送辊贴合输送时摩擦力降低,保证了需要进行压合的膜不会受到损坏,上压辊和下压辊的可调节,使得使用者能够更具自身需要对压合出的包装膜的厚度进行控制,增加压合装置的适用范围。
本实用新型公开了一种可调节锂电池电焊用工装夹具,包括水平底座,所述水平底座顶部左侧固定螺接的安装座的上方固定设有立板,所述立板的顶端通过轴承传动连接有转轴,所述转轴的输出端固定设有固定电池夹具的定位固定结构,所述定位固定结构包括方形固定框、分别螺接在方形固定框四个侧面上的紧固螺杆以及设于紧固螺杆内端面的夹紧固定板,所述电池夹具包括围成方形的四个围板,每个所述围板上设有水平腰槽,相邻两个所述围板的接触端处分别通过螺接贯穿于水平腰槽的腰槽螺钉与围板接触端端头的内螺纹槽螺接连接。本实用新型便于电池正反面翻转、便于配合自动焊机进行点焊且方便调节电池夹具。
本实用新型公开了一种锂电子电池负极材料的冷却装置,包括电池材料箱、两组冷却箱体、两组底座,所述电池材料箱的下端连接有支撑腿,两组所述冷却箱体分别位于电池材料箱的两侧,两组所述底座的上端中部设有第一滑槽,所述第一滑槽中滑接有第一滑块;本实用新型推动侧板移动,使得底座位于装有电池材料的电池材料箱的两侧,再推动冷却水箱移动至电池材料箱的两侧,冷却水箱呈侧包围状在电池材料箱周围,且散热翅片靠近电池材料箱的两侧,呈包围状对其进行散热,散热管道中设有小型水泵,通过小型水泵工作,使得散热管道中的水迅速流动将热量带走,通过出气口排出,加速散热效果。
一种锂离子电池加工用焊烟净化装置,包括箱体和箱门,所述箱体内部底面中心设置有净化器,所述净化器一侧设置有控制器,所述控制器一侧贯穿连接至所述箱门外侧壁,所述净化器顶面连接有导管,所述导管垂直贯通连接有分连管,所述分连管两端均垂直连接有导封机构,所述导封机构贯穿至所述箱体顶面连接有吸烟管,所述导封机构底侧连接有用于移动导通管道连接的接收机构,所述箱体侧壁设置有加工用收展结构的操作台,所述接收机构和操作台一侧均连接有所述控制器。本实用新型通过在箱体外操作控制器,使得位于箱体内部的接收机构进行移动,实现控制对吸烟管的导通使用。
本实用新型涉及电芯吸尘技术领域,且公开了一种用于锂离子电池全自动卷绕机的电芯吸尘装置,包括框体,所述框体内部下表面四个拐角处固定有第一弹簧,四个所述第一弹簧上表面固定有承重板,所述承重板两侧均固定有第一滑块,所述框体内部两侧均开设有第一滑槽,所述第一滑块位于所述第一滑槽内部,所述承重板内部下表面开设有第二滑槽,所述第二滑槽内部滑动连接有第二滑块,本实用新型通过设置框体、第一弹簧、第一滑槽、第一滑块、承重板、第二滑槽、第二滑块、储尘箱、电机、螺纹杆、盒体、单片机、铁块,实现了在灰尘达到一定重量时,单片机控制电机将储尘箱送出承载板且吸尘器自动关闭的功能,减轻工作人员压力,提高工作效率。
一种测试锂电池隔膜穿刺强度的穿刺装置,包括检测支架,所述检测支架包括上基座、导杆以及下基座;所述下基座的表面垂直设有导杆,所述导杆的顶端上基座,所述导杆的外壁滑动安装有滑座,所述滑座的底面中心处垂直设有顶针,所述顶针的底端外壁可拆卸安装有上夹具,所述上夹具的底部安装有下夹具,所述下夹具的顶端设有外径相同的隔膜,所述隔膜嵌入于上夹具内,所述下夹具的内部开设有环形阵列分布的导气孔;本实用新型隔膜放置在下夹具上时受力更均匀,与夹具的贴合效果更好,提高了测试的准确性和重现性。
本实用新型公开了一种锂离子电池封装机,涉及电池封装机构技术领域,针对现有封装固定夹持机构使用不便,且由于自由度多夹持不稳定,位置出现偏差造成封装效果差,工作效率低等问题,现提出如下方案,包括操作板,所述操作板的上方安装有安装台,所述安装台的顶部固定安装有第一推杆电机,所述第一推杆电机的输出端连接有第二推杆电机,所述第二推杆电机的输出端的底部连接有夹持架,所述夹持架的下方安装有弧形板。本实用新型自动化程度高,对电池和连接头的对应精准快速,使得封装作业更高效,且电池位置确定方法便捷,适合不同型号大小的电池进行封装作业的位置固定,适合进行推广使用。
本实用新型公开一种镍钴锰酸锂三元电池材料过筛装置,包括前后对称设置的两组滑架杆部件,滑架杆部件具有两个上下间隔设置的滑架杆;上、下所述滑架杆之间固定连接有若干个左右间隔设置的支撑杆;滑架杆之间滑动连接有筛料件;筛料件包括上筛框,所述上筛框内固定连接有若干个上下间隔设置的筛网;筛料件还包括位于上筛框下方的收集料框;上筛框与收集料框的左右侧壁之间固定连接有端部装配板,所述端部装配板上均装配连接有推动气缸。实现快速加工过筛处理电池材料。采用上述装置部件设计实现对物料进行快速过筛,且过筛后的物料能够进入到收集料框中方便收集,有效提高了物料的加工生产效率。
