云南有色金属电冶金技术理论与应用

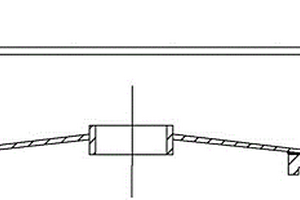

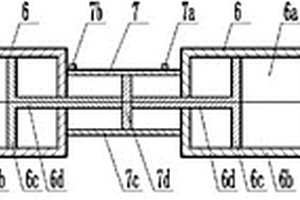

适用于真空蒸馏的分级冷凝盘结构 831

 0

本实用新型涉及一种适用于真空蒸馏的分级冷凝盘结构，属于真空冶金设备技术领域。该适用于真空蒸馏的分级冷凝盘结构，包括冷凝盘和位于冷凝盘中间位置的蒸气通道，冷凝盘底部为蒸气通道高、端面低的斜面，冷凝盘两端最低点分别与蒸气通道形成的直线与水平线的夹角为5～10°，冷凝盘底部设有冷凝金属出口，冷凝金属出口连接导流盘或液体金属收集装置。该适用于真空蒸馏的分级冷凝盘结构采用多级安装，安置于真空炉内蒸发区域的上部，金属蒸气在蒸发盘中挥发后延蒸气通道进入冷凝盘。

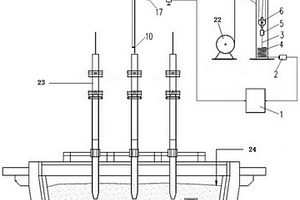

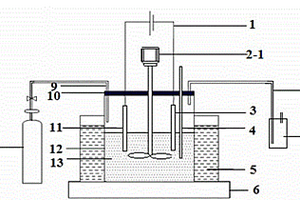

用于离子液体电沉积的装置 1015

 0

本实用新型涉及一种用于离子液体电沉积的装置，属于冶金设备技术领域。该用于离子液体电沉积的装置中硅油槽置于加热器上，硅油槽内部放置电解槽，电解槽顶部设有橡胶塞，电解槽内部放置离子液体，电解槽上部设有阴极和阳极，阴极和阳极下部浸没在离子液体中，阴极和阳极与电源连接，橡胶塞顶部中间位置设置搅拌结构，橡胶塞顶部一侧插入温度计同时温度计下部浸没在离子液体中，惰性气体罐通过进气管插入橡胶塞顶部靠近阳极一侧，尾吸装置通过排气管插入橡胶塞顶部靠近阴极一侧。该电沉积装置设备简单、实用，能满足离子液体在电沉积过程中严格的要求，该装置能使离子液体在电沉积过程中始终处于惰性环境中，且完全与水分隔绝。

镍始极片焊接自动测厚装置 786

 0

本实用新型涉及一种镍始极片焊接自动测厚装置，属于冶金机械技术领域。本实用新型包括机架、下气缸、下电极座、下电极、上电极、上电极座、上气缸和位移传感器。上气缸和下气缸分别固定住机架的上下两端，下电极座与下气缸的活塞杆连接，下电极安装在下电极座上，上电极座与上气缸的活塞杆连接，上电极安装在上电极座上，位移传感器安装在上气缸的左侧，上气缸的活塞杆和位移传感器的杆通过连接板固定连接在一起。本实用新型结构简单，由于位移传感器电压值与位移成比例关系,电压值的变化直接反映了位移的变化，通过简单的转换就可以把电压值转换为位移值。

L型电解阳极铜横梁 811

 0

本实用新型涉及一种L型电解阳极铜横梁，属于湿法冶金的零部件。主要用于在电解提取各种金属物质中节约电量。其技术方案是L型电解阳极铜横梁为一个L型的整体。本实用新型可用于电解阳极板上，提取各种金属物质。

带疏通功能的中低温金属熔化锅 613

 0

本实用新型设计一种中低温金属熔化锅,特别是带疏通功能的中低温金属熔化锅,属于冶金熔炼设施。本熔化锅内底部的出料口为内凹的弧形口,阀杆为空心杆,下端为与出料口对应相配的弧形凸起,上端与气管相连,且阀杆上部带螺纹并装入带螺纹的阀杆安装座上。本实用新型结构设计简单合理,操作方便,可很好地解决金属液在出料口冷凝堵塞的问题,并可以消除金属液在熔化锅底部残留,还可以方便地调节金属液流出的速度。

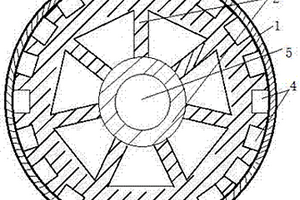

管束式冶炼喷枪 868

 0

本实用新型尤其涉及能同时导入多种类、多形态物料的冶金喷枪结构,目的在于实现一种管束式冶炼喷枪。喷枪有导流管和构成喷枪体的喷流管,特征在于除导流管和喷流管外,还有身上有通孔的混流罩,喷流管有三根以上,这些喷流管的管体部分中心线相互平行且外壁相邻成管束,管束中有喷射口伸入混流罩内的喷流管。设计的至少三根中心线平行且外壁相邻成的喷流管体构成“管束式”冶炼喷枪的“枪体”部分,“喷枪”前端混流罩能起到有效保护冶炼喷枪喷流管体、尤其是保护喷射口和延长喷枪使用寿命的功效。

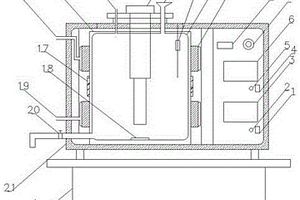

防腐的外场强化浸出装置 811

 0

本实用新型公开一种防腐的外场强化浸出装置，属于非常规冶金设备技术领域。本实用新型所述装置装置包括反应釜、超声波发生器、微波发生器等；反应釜的外壁设置有微波发生器和加热装置，微波发生器与微波控制面板连接；反应釜内设有热电偶和搅拌装置，热电偶与温度显示器连接，搅拌装置与搅拌装置开关连接，超声波发生器设置于反应釜上端并与超声波控制面板连接；反应釜的顶端设有液体进料口和固体进料口，壳体与反应釜之间设置有保温材料，微波发生器表面设置有冷却水循环装置，冷却水由冷却水注入口注入，由冷却水排出口排出，反应釜的底端设有排料口。本装置集超声波和微波于一体，布局合理、操作简单、实用方便，能够有效防止浸出液对反应釜的腐蚀，延长使用寿命，能够对反应釜内的物料同时进行超声波和微波处理，提高浸出效率。

胶带运输机张紧度调节装置 1041

 0

本实用新型公开了一种胶带运输机张紧度调节装置，涉及冶金技术领域。本实用新型包括从动辊，从动辊的两端均设置有安装组件，安装组件的底部设置有调节组件；安装组件包括安装块、压块和手轮；调节组件包括固定块、U型板和螺帽。本实用新型通过利用安装组件和调节组件，通过安装组件中的手轮和转轴带动压块进行运动，通过压块对从动辊的压力作用实现了对从动辊的安装，便于工作人员对从动辊进行装卸，同时通过调节组件中的螺帽和丝杆带动U型板进行运动，进而实现了带动从动辊进行运动，通过对从动辊的位置进行改变实现了对胶带的张紧度进行调节，从而方便了对胶带的张紧度进行调节，进而方便工作人员进行使用。

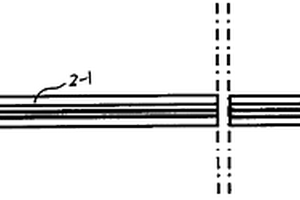

镍电解导电棒斜辊矫直装置 1070

 0

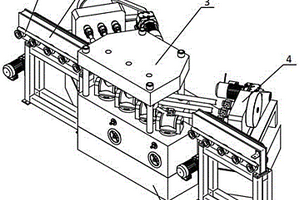

本实用新型涉及一种镍电解导电棒斜辊矫直装置，属于有色冶金机械技术领域。本实用新型包括导电棒输送机、矫直主机、辊驱动装置、地基；导电棒输送机安装在矫直主机左右两侧，辊驱动装置安装在矫直主机后方左右两侧，矫直主机、辊驱动装置都安装在地基上。本实用新型可通过调整辊轮姿态以适应不同尺寸规格的导电棒；导电棒的输送采用辊轮输送，传动平稳，易于维护保养；矫直主机和导电棒输送机等速运行，可通过调整电机的运行速度来提高生产效率，满足生产要求，具有良好的实用价值。

微波辅助活化二氧化锰的装置 621

 0

本实用新型涉及一种微波辅助活化二氧化锰的装置，属于冶金设备设计领域。本装置包括螺旋进料器、尾气出口、机座、保温砖、微波腔体、保温棉、底座、阀门、出料口、红外测温口、磁控管、螺旋搅拌叶、料斗。本实用新型结构简单，易于操作，能够实现连续化生产，自动控制，安全系数高。

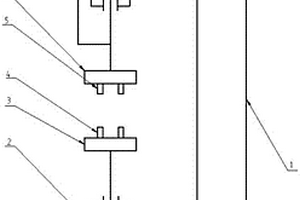

电热前床电极状态与熔渣密度测量装置 955

 0

本实用新型提供一种电热前床电极状态与熔渣密度测量装置，属于冶金过程检测领域。本实用新型所述检测装置包括：连动装置、物位-压力转换装置、称重装置、变送及数据处理装置、辅助装置；可以用于同时测量电热前床的电极位置高度、电极长度和熔渣的密度，并提供电极触底报警功能。本实用新型所述装置能适应环境温度高、粉尘严重、细微颗粒易粘附探头的电热前床的多参数测量，可以克服现有物位检测仪表与密度检测仪表不便进行电热前床参数在线检测的不足，为电热前床多参数的自动测量和实现电热前床的自动控制提供可靠的技术手段，本实用新型也可以适用于其它环境恶劣的类似工业过程。

始极片横移链式输送装置 825

 0

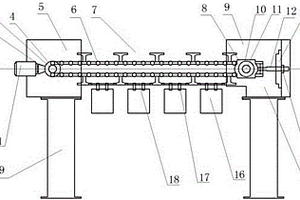

本实用新型涉及一种始极片横移链式输送装置，属于有色冶金机械技术领域。本实用新型包括减速电机、转向齿轮、主动轴、主动链轮、主动箱、链条、链钩、轴套导轨、从动箱、从动链轮、张紧轴、张紧螺杆、张紧架、张紧螺母、后盖、阴极铜、吊耳、导电棒、底座；主动箱安装在底座上，主动轴安装在主动箱内，减速电机安装在主动箱外部，并通过转向齿轮与主动轴连接，主动链轮安装在主动轴上，链钩安装在链条上，张紧轴安装在轴套导轨内，从动链轮安装在张紧轴上，链条安装在主动链轮、从动链轮上。本实用新型可实现间歇运动，为每个工位的加工留下充足的时间；可根据实际情况调节链条的松紧，保证最佳的工作状态；结构简单，易于调整，适用性较强。

高梯度磁选机的脉冲装置 830

 0

一种高梯度磁选机的脉冲装置，涉及冶金选矿领域，特别涉及一种高梯度磁选机的脉冲装置；包括脉冲箱、脉冲机、冲洗水装置；提高了设备的选矿效率；达到了节能降耗的效果。

向定向凝固炉内多晶硅熔体中吹气的装置 968

 0

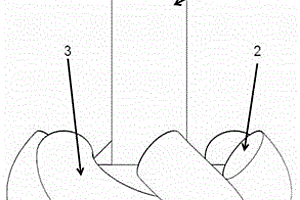

本实用新型涉及一种向定向凝固炉内多晶硅熔体中吹气的装置，属于冶金铸造技术领域。该向定向凝固炉内多晶硅熔体中吹气的装置，包括通气管、吹气管口、螺旋型吹气导管和储气腔，所述储气腔呈空心墩状，储气腔顶部连接通气管，储气腔壁面上均匀分布安装有若干螺旋向上的螺旋型吹气导管，螺旋型吹气导管顶面设有吹气管口。该装置不仅可以达到均匀熔体中温度场与杂质分布的效果，还能满足在凝固过程使结晶界面不受吹气的影响发生紊乱，并使熔体形成搅拌熔炼的效果，最终达到增强定向凝固过程除杂、铸锭和控制晶体生长的目的。

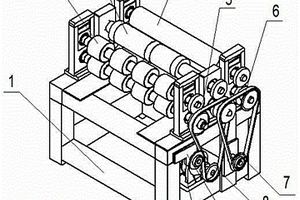

金属薄板对滚剪切装置 1019

 0

本实用新型涉及一种金属薄板对滚剪切装置，属于冶金机械加工技术领域。本实用新型包括机架、进料滚组件、滚刀组件、出料滚组件、链条Ⅰ、链条Ⅱ、张紧轮组件Ⅰ、主动链轮、张紧轮组件Ⅱ、电机驱动；刀组件位于进料滚组件、出料滚组件中间，电机驱动安装在机架下部，主动链轮安装在电机驱动的输出轴上，链条Ⅰ安装在进料滚组件、滚刀组件、主动链轮上，链条Ⅱ安装在滚刀组件、出料滚组件上，张紧轮组件Ⅰ、张紧轮组件Ⅱ安装在机架侧部。本实用新型能提高剪切后的板面质量；对剪切过程中的薄板边缘弯曲、卷边具有极大的改善作用，所剪板材边缘平整，剪切质量高；可提高剪切薄板时的工作效率；自动化程度高，可大大节省人力，改善劳动强度，且结构简单、紧凑、便于维护。

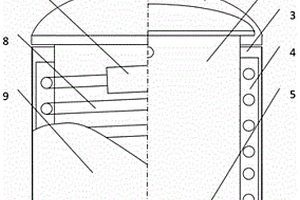

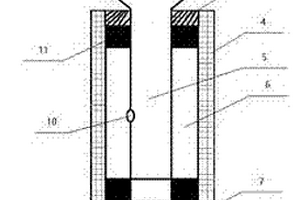

防氧化快速冷却实验物料的装置 585

 0

本实用新型涉及一种防氧化快速冷却实验物料的装置，属于冶金设备技术领域。该装置包括冷却装置上盖、密闭内腔、外腔、肋片、进气口、微型气泵、除氧仓、螺旋冷却循环管和容器外壁，所述该装置分为内层的密闭内腔和外层的外腔，密闭内腔和外腔顶部设有冷却装置上盖，密闭内腔内部设有微型气泵，微型气泵的出气孔与设置在外腔中螺旋冷却循环管进口连接，螺旋冷却循环管间设有除氧仓，螺旋冷却循环管外壁面设有肋片，螺旋冷却循环管出口与密闭内腔中进气口连接，外腔内部设置冷却水。该装置不仅给实验样品提供防氧化的环境，并能提高高温试验样品的冷却效率。

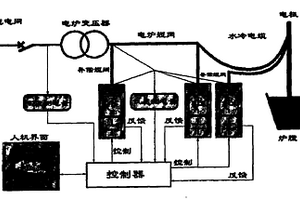

矿热炉低压电容动态无功自动补偿装置 605

 0

一种矿热炉低压电容动态无功自动补偿装置主要用于冶金、化工等行业的大中型矿热炉的低压电容动态无功自动补偿系统,本实用新型由分布式补偿短网、现场补偿柜、控制系统和选择性谐波治理装置构成,分布式补偿短网的三相分别与电炉短网、水冷电缆和电极连接,现场补偿柜通过阻燃电缆将各分支并联式容器柜联接到分布式补偿短网上,控制系统通过控制电缆与现场电容器柜、一次侧互感器、二次电炉短网相连接,选择性谐波治理装置是在分布式补偿短网的各独立分支使用了与自愈式低压并联电容器相匹配的电抗器。本实用新型维护便捷,现场补偿柜可独立分柜、在运行中进行维护检修,不需要专门停电,具有非常高的可用性及实用性。

交变纵向磁场塞曼效应测汞仪 1025

 0

一种改进的塞曼效应测汞仪,即交变纵向磁场塞曼效应测汞仪。它可以广泛用于冶金、地质、环保、防疫、商检、化工等部门对微量汞进行直接取样测定。其改进之处是:使汞特征普线发生塞曼分裂的装置由交流电磁铁和汞放电灯构成,交流电磁的两磁极彼此相对,其中有一磁极的中心开有一透光的锥形孔,小孔朝向另一磁极,大孔朝向聚光透镜,汞放电灯置于两磁极之间,并对准磁极上的锥形孔,其光轴方向与磁力线平行。

熔渣分流水淬装置 685

 0

本实用新型涉及一种熔渣分流水淬装置，属于熔渣处理技术领域；所述熔渣分流水淬装置包括三叉水冷渣槽、冲制箱、冲渣管、冲渣泵、溜槽，所述三叉水冷渣槽包括总槽和两个分叉支槽，且两分叉支槽之间存在一定夹角，总槽设置在冶金炉的出渣口下方，分叉支槽末端下方安装有便于冲渣水流出的冲制箱，所述冲制箱通过冲渣管与冲渣泵相连接，且冲制箱下方安装有用于引排水渣的溜槽；本实用新型通过采用三叉水冷渣槽+双冲制箱+双溜槽+双冲渣管+双冲渣泵的联合设计，缩短了排渣时间和冶炼时间，减少了辅料石英砂的加入量，降低了冶炼过程的燃料消耗，节省了燃料成本，降低了熔渣水淬时的流量从而避免熔渣水淬不均衡发生爆炸，大幅减小安全隐患。

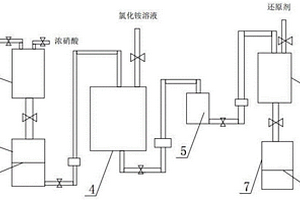

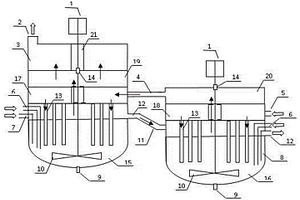

从含钯银合质金中提取精炼金系统 736

 0

本实用新型属于贵金属湿法冶金领域，具体涉及一种从含钯银合质金中提取精炼金系统，包括反应釜，反应釜上端设置有盐酸加料口和硝酸加料口，反应釜下端通过管道与过滤槽a上端连接，过滤槽a中部设置有滤布；过滤槽a滤液出口通过管道与沉降槽上端连接，沉降槽上端设置有氯化铵溶液加料口；沉降槽下端通过管道与精滤器上端连接，精滤器下端通过管道与还原釜上端连接；还原釜上端设置有还原剂加料口；还原釜下端通过管道与过滤槽b上端连接，过滤槽b中部设置有滤布。本实用新型杂质钯银去除率高，可综合回收有价金属，流程结构简短，成本低廉，且反应环境友好，不产生有毒有害气体，反应快速高效。

连铸事故溜槽和连铸装置 821

 0

本实用新型提供一种连铸事故溜槽和连铸装置，涉及冶金炼钢技术领域，极大地减小了连铸事故溜槽旋转过程中的摩擦力，改善现有技术的安全隐患问题。一种连铸事故溜槽，包括：溜槽主体，所述溜槽主体的第一表面具有凹槽，所述溜槽主体还包括与第一表面相对的第二表面；套筒，所述套筒包括第一镂空区域，所述第一镂空区域贯穿所述套筒；所述套筒设置于所述溜槽主体的第二表面上；滚动轴承，所述滚动轴承包括第二镂空区域，所述第二镂空区域贯穿所述滚动轴承；所述滚动轴承套接于所述第一镂空区域内，且与所述第一镂空区域的侧壁贴合。

矿山用高耐磨超高锰钢铸件生产装置 859

 0

本实用新型公开冶金生产技术领域的一种矿山用高耐磨超高锰钢铸件生产装置，包括熔炼装置、输料管道、过滤装置、浇铸模具装置、第一电机、杂质过滤板、物料回收箱和第二电机，所述熔炼装置固定连接有输料管道，且输料管道固定连接有过滤装置，所述输料管道固定连接有浇铸模具装置，且浇铸模具装置内顶端固定连接有第一电机，所述第一电机的一端固定连接有第一转动轴，且第一转动轴活动连接有杂质过滤板，所述浇铸模具装置内固定连接有物料回收箱，所述浇铸模具装置内固定连接有第二电机，本实用新型解决高锰钢铸件生产装置在浇铸模具时内部含有大量的未溶解碳化物和杂质导致生产质量低和过滤杂志时造成物料浪费的问题。

可沉淀清洁的熔析池 966

 0

本实用新型公开了一种可沉淀清洁的熔析池，涉及冶金技术领域。本实用新型包括锌池，锌池的顶部一侧设置有进料管，锌池的内壁一侧设置有隔墙，隔墙的一侧端面开设有通道，锌池的后方两侧分别设置有换热组件和除尘组件，换热组件包括风机和换热箱，风机位于换热箱的前方，除尘组件包括集尘箱和过滤网，集尘箱的内部从上至下均匀间隔安装有过滤网。本实用新型通过利用换热组件、除尘组件、进料管和隔墙，对高温烟气的热量收集，避免造成大量的热量损失，将烟气中的灰尘以及有毒物质过滤吸附，避免烟气影响环境，以及提高利用率，同时降低与氧气反应的概率，避免产生氧化锌，以及使铅铁更好的沉淀，使得打捞出的硬锌含锌量低。

辊缝调节驱动装置 684

 0

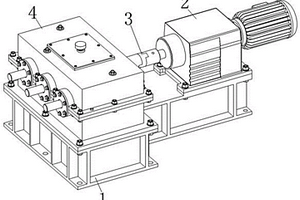

本实用新型公开了一种辊缝调节驱动装置，旨在提供一种冶金行业热轧钢板精整机械装置，本实用新型为五辊矫直机的机械部件，该装置具有调节五辊矫直机的辊缝大小、切换调节路线的功能；本实用新型设置有基座、减速电机、传动线路转换箱等主要零部件，在本实用新型技术方案中，传动线路转换箱利用电磁离合器实现传动路线的切换，五辊矫直机的三辊的辊缝调节可同时进行，也可单独进行调节；本实用新型调节精度高，结构简单，制造容易，维修方便，经济性好。

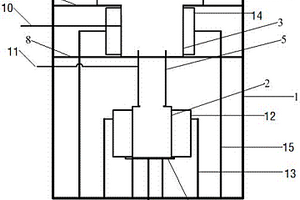

两段蒸馏的真空炉 601

 0

本实用新型涉及一种两段蒸馏的真空炉，属于真空冶金设备技术领域。该真空炉包括炉体、坩埚Ⅰ、坩埚Ⅱ、温控加热构件Ⅰ、温控加热构件Ⅱ、冷凝室、导气管、坩埚支架、支撑板Ⅰ、支撑板Ⅱ，热电偶Ⅰ、热电偶Ⅱ、热电偶Ⅲ，坩埚支架固定设置在炉体底部，坩埚Ⅰ设置在坩埚支架上，支撑板Ⅰ固定设置在炉体内壁，支撑板Ⅱ固定设置在炉体内壁，冷凝室固定设置在支撑板Ⅰ上端、坩埚Ⅱ设置在支撑板Ⅰ下端且固定设置在支撑板Ⅱ上端，冷凝室与坩埚Ⅱ连通，坩埚Ⅰ和坩埚Ⅱ通过导气管连通，温控加热构件Ⅰ与坩埚Ⅰ连接，温控加热构件Ⅱ与坩埚Ⅱ连接，热电偶Ⅰ设置在坩埚Ⅰ内，热电偶Ⅱ设置在坩埚Ⅱ内、热电偶Ⅲ设置在导气管内。

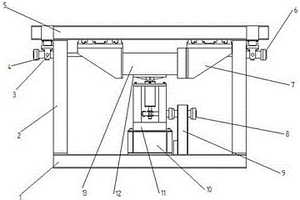

电铜垛四边整形对齐机装置 1056

 0

本实用新型涉及一种电铜垛四边整形对齐机装置，属于冶金机械技术领域。本实用新型包括机架、对齐装置、旋转装置、底座；所述对齐装置安装在机架上部，底座安装在机架下部，旋转装置安装在底座上。本实用新型工作过程安全可靠，能改善传统作业的劳动条件，可提高生产的自动化程度，具有较好的使用前景。

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉 878

 0

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉，包括有底部连通的前端顶吹熔炼炉和后端侧吹烟化贫化炉；所述前端顶吹熔炼炉包括圆柱形炉体(4)、炉顶的物料入口(1)、从炉顶插入的熔炼喷枪(3)、设置于炉顶的熔炼烟气出口(5)、设置于炉体底部的粗锡放出口(10)；所述侧吹烟化贫化炉包括长方体箱式炉体(18)、炉顶的硫化剂加入口(20)、对称设置于炉体下部两侧的向炉内吹入空气及燃料的喷吹系统(14)、设置于炉体下部的贫炉渣放出口(15)、设置于炉体顶部的烟化烟气出口(19)；长方体箱式炉体的炉底为倾斜炉底(12)。本实用新型可一步完锡精矿连续熔炼成粗锡和熔炼富锡炉渣连续硫化法烟化贫化两个冶金过程，流程短，作业成本低，锡的回收率高，节能效果好。

冶炼专用插耳机械手装置 995

 0

本实用新型涉及一种冶炼专用插耳机械手装置，属于冶金冶炼专用设备领域。本实用新型包括底座、齿轮变速箱、伺服电机、臂Ⅰ、臂Ⅱ、臂Ⅲ、推块、抓取手指、伸缩臂、滑动销、气缸Ⅰ、气缸Ⅱ、气缸Ⅲ；齿轮变速箱安装在机架上，伺服电机安装在齿轮变速箱上，臂Ⅰ、气缸Ⅰ一端安装在齿轮变速箱上，另一端与臂Ⅰ上部连接，臂Ⅱ一端安装在臂Ⅰ上部，另一端与臂Ⅲ连接，气缸Ⅱ一端安装在臂Ⅰ上端，气缸Ⅱ另一端与臂Ⅲ连接，气缸Ⅲ一端安装在臂Ⅲ上，推块安装在滑动销上，气缸Ⅲ另一端与推块连接，抓取手指与伸缩臂连接位于臂Ⅲ前端。本实用新型能提高生产安全性及生产效率，有较强的推广价值；结构简单，能保证工人的工作环境。

滚筒式翻板机 899

 0

本实用新型涉及一种滚筒式翻板机,特别是涉及运用于钢卷、铜板等的工序中运输翻转产品用的翻转设备,属于冶金机械技术领域。其包括翻转架、托轮、调节螺栓、压板、中铰轴、滑块、中铰轴支架、底座、驱动减速电机、驱动轴、驱动齿轮副和制动器。翻转架是由一个圆柱体切割掉一个直角部分后形成放置、装载被翻转工件的空间构成,其由支承部分支承,由驱动部分驱动,完成翻板动作。这种翻板机结构特点是支撑稳定、可靠,中铰轴受力小;驱动方案的特点是驱动扭矩通过翻转架的几何中心,受力状态好。

导电棒抛光机 960

 0

本实用新型涉及一种抛光机，特别是一种涉及电解铜工艺中导电棒抛光机，属于冶金机械技术领域。本实用新型包括送料槽，大电机，抛光轮，机架，导向轮，小电机和托板。送料槽固定安装在机架上，托板安装在送料槽中间，机架一侧装有大电机、另一侧装有小电机，大电机连接有抛光轮，小电机连接有导向轮，导向轮安装轴线与抛光轮轴平行的平面之间存在倾斜角α。本实用新型主要适用于圆柱型导电棒的抛光，结构合理，能降低劳动强度，减少抛光时间，提高导电棒的外表面质量，降低生产成本。
