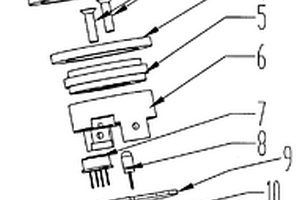

红外智能气体传感器 1030

 0

本实用新型提供一种红外智能气体传感器,它包括红外气体探测器,红外光源,外壳,设置于外壳一端的冶金粉末网,设置于外壳内部的光学腔体、光学腔体电路板、主电路板和电源电路板,设置于外壳另一端的外壳盖;光学腔体内设置有光学通道,光学通道上设置有通气孔,红外气体探测器和红外光源焊接在光学腔体电路板上,红外气体探测器和红外光源设置在光学通道内,电源电路为光学腔体电路和主板电路提供稳定电压,红外气体探测器采集模拟信息,模拟信息经主板电路处理后输出数字智能信息。该传感器结构设计科学,体积小,性能稳定,具有数字输出和温度补偿功能,能在-40℃-70℃范围内正常工作,且抗湿气干扰能力强,适应潮湿环境工作。

动态平面气体密封装置 764

 0

本实用新型公开了适用于冶金,煤炭,水泥化工造纸等行业,具体是其使用的振动机械设备的一种动态平面气体密封装置。其电动机(1)和旋转轴(10)连接,偏心块(2)装置在旋转轴(10)两端,钢管轴套(9)两端设置4组轴承座(3),筛板(8)焊接在钢管轴套(9)上,且活动置于箱体(11)内,平面摩擦盘(7)固定设置在箱体(11)两侧中心部位且和动盘(6)活动连接,动盘(6)和调节机构连接,且固定在钢管轴套(9)上,支撑弹簧(12)固定在底座上且和轴承座(3)连接。由于本实用新型装置设计了一个静止盘和一个运动盘,在两摩擦盘中间接触面加装特种弹性耐磨材料,密封性好又耐磨,在油脂润滑下不腐蚀不变形,平面密封效果良好。

磁力液环真空泵 1016

 0

本实用新型磁力液环真空泵,由动力轴、外轴承体、外磁筒和外筒磁块等组成动力系统,由内磁筒、内筒磁块、内轴承体、内轴承、泵轴、轴封、叶轮、泵壳、侧盖和吸、排气管等组成工作系统,由安装于泵壳上的隔离套将两个系统隔离,属于机械制造的真空泵类行业,其用途是抽吸和压缩空气,是一种完全杜绝气体向外泄漏的真空泵,广泛地应用于化工、轻工、冶金、食品等部门,用来抽送有毒、易燃、贵重和危险等气体。现有液环真空泵的轴封方式难以保证长期有效的绝对密封,所以不能用来抽送严禁泄漏的气体,而本实用新型将磁力泵和液环真空泵的相关结构有机结合,在其工作系统与动力系统之间利用隔离套绝对隔离,所以能够完全杜绝气体向外泄漏,使液环真空泵的应用范围更加广泛。

气体喷嘴 897

 0

本实用新型涉及冶金行业领域,具体地说是一种用于硅铁或工业硅等产品炉外精炼使用的气体喷嘴。含有气盒和喷嘴体结构,气盒上开有进气孔,气盒内与喷嘴体内的输气管相连通。本实用新型能适应不同气体压力的要求,结构合理、制作简单、使用效果好,成本低,可进一步提高硅铁或工业硅等产品的内在质量。

新型干式气流分级机 1140

 0

本实用新型公开了一种新型干式气流分级机,它是由传动装置、机体、分级叶轮部、调隙锥、进料管道、成品排料管道、粗物料排料管道、变频控制等组成。具有制造精度高、重量轻、分级效率高、处理能力大、安全可靠、维护方便、结构简单、节约电能、环保等优点。广泛应用于冶金、建材、电力、化工、陶瓷等工业领域干细物料的分级作业。是一种可满足大型制粉生产需要而又高效节能的设备。

双质体共振式振动给料机 959

 0

双质体共振式振动给料机,其特征是:振动电机通过螺栓与平衡架连接,平衡架的上、下平面通过螺栓分别与剪切橡胶弹簧连接,上、下面的剪切橡胶弹簧通过螺栓分别与上、下压板相连接,上、下压板分别与侧板和推力板连接,推力板与振动槽体连接。前后减振器分别与振动槽体和侧板相连接。该双质体共振式振动给料机可广泛用于冶金、煤炭、化工、建材等各行业对块状、粒状、粉状物料的中间转载及匀速给料领域。由于主振弹簧采用了剪切橡胶弹簧设计,既有减振作用又能传递较大的激振力,因此具有冲击力小、运行平稳、振幅稳定、结构合理、性能可靠、使用寿命长等特点。

高钒高速钢复合锤头 794

 0

本实用新型属于破碎设备锤头技术。提出的高钒高速钢复合锤头由高钒高速钢构成的头部(1)和由35CrMo构成的锤柄(2)复合一体构成。将事先铸好的锤柄加热到一定温度与高钒高速钢合金液合铸而成。本实用新型提出的复合锤头结构,高钒高速钢中的主要硬质相为VC,其显微硬度高达HV3000,远高于高铬铸铁的显微硬度,能有效抵制物料的划伤,耐磨性和韧性良好。锤柄采用韧性好的35CrMo,可抵制冲击锤工作时的强烈冲击,复合体结构既保证了锤头的高耐磨又使其具又有良好的韧性,使用寿命为普通高锰钢的5-8倍,高铬铸铁的2-5倍。头部和锤柄良好的冶金结合,使用安全可靠,不会发生断裂现象。

密实移动床的吸附塔 1012

 0

一种密实移动床的吸附塔,含有主体部分塔体(2),所述塔体的顶部设有进树脂管(1),底部设有放树脂口(8),所述塔体上部里面设有出液箱(3),中出液管(4),塔体外部设有溢流液槽(5),下部里面设有进液管(6)、布液器(7),其特征是:塔顶部提树脂管呈半圆形,管道出口位于塔中心,垂直向下,指向塔里;出液箱(3)围绕塔壁周长均布,其出液管口在塔外指向溢流液槽(5);进液管(6)出口垂直向下,正对布液器(7),塔里中上部含有中出液管(4)。本实用新型设备具有结构简单,制造成本低,吸附效率高,生产运行平稳等优点,可以广泛地应用于湿法冶金行业中,例如:金属镓和铀的提取和回收。

喷管冲击湿式脱硫除尘器 874

 0

本实用新型公开了一种适用于冶金、煤炭、电力、化工、造纸、建材等行业的高含尘和有害气体净化使用的喷管冲击湿式脱硫除尘器。其支腿(15)设置在外壳体(14)底部四端,检修门(18)设置在外壳体(1)上部,进风口(16)和出风门(17)设置在外壳体(1)侧部,超音芯喷咀(12)装置在进风口(16)内侧,且和设置在外壳体(14)左内中部的挡灰板(1)相对应,净化装置设置在外壳体(14)的内右部,液体净化清洗装置设置在外壳体(14)下底部,供水系统装置在外壳体(14)右外底部。由于本实用新型采用喷管喷雾水击技术,自动控制磁力净化进水、液位及排灰,将除尘、脱硫于一体,具有高效除尘和脱硫双重功能,能有效清除烟尘、粉尘和有害气体对大气的污染。且电耗少,运行和制造费用低,操作方便。

大倾角皮带快速修复组合夹具 902

 0

本实用新型涉及一种大倾角皮带快速修复组合夹具，属于冶金行业双膛石灰窑生产设备技术领域。技术方案是：包含紧缩夹具、平面夹具和裙边夹具，所述紧缩夹具中的横梁（8）的上方设有两个压板B（11），每个压板B（11）分别固定在一个调节螺栓C（10）上；所述平面夹具中的U型板（1）是由两块侧板和一块底板组合成一体的U型结构，压板A（2）位于两块侧板之间，调节螺栓A（3）的端部与压板A（2）固定在一起；所述裙边夹具中的U型架（7）内设有相对布置的圆弧压板（5）和圆形立柱（6），调节螺栓B（4）的端部与圆弧压板（5）固定在一起。本实用新型的有益效果是：可节省人力物力，修复时间大大缩短。

环冷机台车轮轴在线更换专用吊架 747

 0

本实用新型涉及一种环冷机台车轮轴在线更换专用吊架，属于冶金行业炼铁环冷机设备检修技术领域。技术方案是：包含下支架（30）和上支架（31）；所述下支架（30）包含下支架立柱（2）、下支架立柱上部加强筋板（3）、导链挂鼻（4）、下支架底板（5）、下支架立柱下部加强筋板（6）和千斤顶托座（7），所述上支架（31）包含上支架立柱（1）、旋转杆（9）、横担（14）和斜拉加强筋板（17），上支架（31）中的上支架立柱（1）和下支架（30）中的下支架立柱（2）通过定位螺栓（8）连接在一起。本实用新型的有益效果是：能够安全、快速的实现台车轮轴组件的在线更换，大大缩短了环冷机台车的检修时间，提高了烧结机的产量。

钢锭浇铸氩气密封保护装置 1143

 0

本实用新型涉及一种钢锭浇铸氩气密封保护装置，属于冶金行业钢锭浇铸设备技术领域。技术方案是：环形套管（3）固定在钢包水口（2）的上部，环形套管（3）的圆周方向上设有多个均匀布置的排气孔（4），所述排气孔（4）的排气方向朝向钢包水口（2）的下部，氩气管道（7）与环形套管（3）相连接，氩气管道（7）上设有压力调节阀门（8）；所述保护罩（5）为与环形套管（3）相匹配的圆筒形，保护罩（5）固定在环形套管（3）上；所述可伸缩式防护罩（6）为锥筒形，可伸缩式防护罩（6）罩在保护罩（5）的外侧。本实用新型的有益效果是：可以对钢水实施保护浇铸，有效避免钢流与空气接触，减轻钢水二次氧化，降低钢水吸气量，减少氮气吸入量。

双振源侧卸式钢弹簧活化振动给料机 882

 0

本实用新型涉及一种双振源侧卸式钢弹簧活化振动给料机，主要用于煤炭、冶金矿山、化工、建材等各行业物料输送过程中的中间转载给料。由侧卸溜槽、给料槽体、钢弹簧激振器、减振弹簧和给料机支架组成，在给料槽体上部右侧设置有与之固连的活化锥，活化锥下面设置有底部向一侧倾斜并与给料槽体固连的侧卸溜槽，在给料槽体另一侧安装有钢弹簧激振器，本激振器采用了双振源自同步技术原理，两台振动电机垂直并列安装在钢弹簧激振器的中部，反向旋转的两台振动电机产生的离心力合力水平推动给料槽体左右振动，给料均匀高效，运行平稳可靠，彻底克服了用一台振动电机，由于圆振动所产生的槽体两端振幅相差较大，运行不平稳，给料不均匀等弊端。

隔温熔炼炉炉门 889

 0

本实用新型公开了一种隔温熔炼炉炉门，涉及冶金设备领域，该隔温熔炼炉炉门的盖板四角设有四个螺钉过孔，盖板顶部设有把手，盖板内部设有空心的中空层，中空层不仅可起到隔温作用，还可减少炉门的重量，盖板底部设有圆柱体形的隔温板，隔温板最内层设有保温层，保温层外套有一层隔层，隔温板边缘设有一半圆柱体形的浇道塞板，可紧密贴合熔炼炉的浇道，防止热量散失，保温层和隔层双层隔温，可最大限度的保温，提高熔炼炉的工作效率。

大型烟道伸缩补偿器 1031

 0

一种大型烟道伸缩补偿器，属于冶金设备技术领域，用于解决烟道的密封问题，其技术方案是，它包括安装在固定烟道端部外侧且与固定烟道同轴的补偿器外套筒、安装在伸缩烟道端部外侧且与伸缩烟道同轴的环状内挡板和补偿器密封装置，所述补偿器密封装置包括环状柔性密封板和环状的密封板支架，所述密封板支架同轴固定在环状内挡板上，所述环状柔性密封板的内缘固定在密封板支架外缘的环形槽内，其外缘顶在补偿器外套筒的内壁上。本实用新型利用环状柔性密封板对环状内挡板与补偿器外套筒之间的间隙进行密封，在保证伸缩烟道伸缩自如的同时，大大提高了补偿器的密封性能，从而提高了烧结矿的产量和质量，避免了能源的浪费，降低了烧结矿的生产成本。

生产海绵钛时过道管的外加热装置 927

 0

一种生产海绵钛时过道管的外加热装置，涉及冶金领域，本实用新型通过将壳体设置为两半结构，然后在壳体的内壁上设置保温层（2），进一步在壳体的加热腔内设置至少三组加热炉丝（8）使加热装置形成至少三个加热区，在使用过程中本实用新型具有安装和拆卸方便，其中的保温层不易变形松动，加热炉丝固定牢固不易短路，可将加热装置的使用寿命延长至2倍以上，大大降低了工人的劳动强度，同时由于本实用新型具有保温效果好，进而减少了冷凝器打开检查的次数，大大降低了海绵钛产品进气污染的机率，本实用新型具有结构简单，造价低等特点，由于其保温效果好升温速度快，同样可以起到节能降耗的效果。

套筒的输送及对中装置 852

 0

本实用新型属于有色金属冶金技术领域，提出的一种套筒的输送及对中装置与轧制中心偏心设置；输送及对中装置具有设置在开卷机一侧的开卷侧支架（9）和设置在卷取机一侧的卷取侧支架（4），且所述的开卷侧支架（9）、卷取侧支架（4）位于开卷机、卷取机的同一侧；开卷侧支架（9）、卷取侧支架（4）之间设置有倾斜式导轨（7）；倾斜式滚动导轨（7）由轨道角度调整垫块（8）支撑在底座上；所述开卷侧支架（9）的两侧均固定有挡板Ⅰ；所述的卷取侧支架的两侧均设置有用以对进入卷取侧的套筒进行对中的套筒对中机构（2），两套所述的套筒对中机构（2）为联动结构。本实用新型满足了冷轧机及采用卷轴形式的开卷、卷取机套筒输送。

建筑施工用碳化硼水磨石机 671

 0

本实用新型涉及一种建筑施工用碳化硼水磨石机,它适用于建筑部门磨削水磨石地面,属于建筑机械,该机主要由传动系统,转动主轴和磨头组成。转动主轴通过缓冲减震部件带动底盘和一组固定在该底盘上的碳化硼砂轮组成的磨头旋转,以实施对地面的磨削,碳化硼砂轮是采用粉末冶金的方法将碳化硼磨料嵌镶在金属材料中制成的。

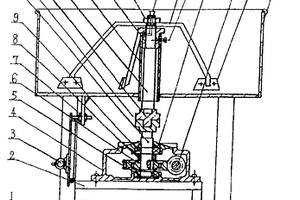

强制式多功能搅拌机 1059

 0

一种强制式多功能搅拌机,具有多用电机支承座,采用多齿数、大模数、多头蜗杆传动的蜗轮减速机,搅拌板与料桶桶底平面的夹角为40°—45°,内、外搅拌板与桶底圆心之间的径向夹角为20°—25°。本实用新型可根据需要,随着料桶、电机、减速机的变换,制成多种搅拌容量的机型,节约能源,搅拌均匀,运转平稳,噪音小,可搅拌混凝土、沙浆、石料、粉状料、颗粒料、液体料。适用于建筑、冶金、陶瓷、化工、制药、食品、养殖等行业。

连铸机中间包更换水口用的托架 697

 0

本实用新型属于冶金机械技术领域。该托架用以与机械手装置配合将下水口置入结晶器内完成水口的更换过程。托架的横截面为U形空腔体,内腔面与其承载的下水口部分的外部形状吻配。托架的开口主要是为了在将下水口送至结晶器后方便与下水口分离,由此在将下水口送入结晶器后即托架直立时,托架的开口位于上下水口结合部一侧。本实用新型结构设计简单、合理,较好地解决了将下水口置入结晶器的问题。

阴极板塑料绝缘套热粘结设备 939

 0

一种用于湿法冶金的阴极板塑料绝缘套热粘结设备(亦叫阴极板塑料包边机),由单、双面成型模板,电加热元件,冷气动作筒等组成。塑料绝缘套卡在阴极板上,并由单、双面成型模板夹持住,当阴极板经加热达到规定温度后,便随即加压使之与塑料绝缘套粘结在一起。粘结质量高,既节省人力,又节省能源,并可显著改善工作条件。尤其适合在湿法炼锌行业中推广使用。

回转窑生料粉塔式双传热旋风换热器和收尘器 1055

 0

本实用新型涉及水泥干法生产空气动力热工设 备，一种利用窑尾余热，加热干生料粉，提高产量的旋 风换热器，和一种利用换热器废气，净化后烘干原料 的收尘器、除尘器，尤其是一种既能高产，又能稳产的 旋风换热器，和一种既能高效、又能稳定运行的旋风 收尘器、除尘器。因本实用新型解决了高温条件下，露 点粘结问题，构成了两个传热面。设备有组合性，改 变接管可成上述两种旋风，又可组成单双管，单双级， 串并联。可用于建材、耐火、冶金等。

斜面过坝卷扬机 764

 0

一种用于大、中型水电枢纽工程的斜面过坝卷扬机,采用对开剖分结构的带螺旋浅槽的卷筒,卷筒表面设置有钢丝绳层间过渡块。该卷扬机还设有主拖动、微拖动两套驱动装置,并配有能把卷扬提升过程长度变化转换为角度变化的位置控制器。本实用新型也可用于矿山、冶金、起重、运输等行业的钢丝绳卷扬提升系统中。

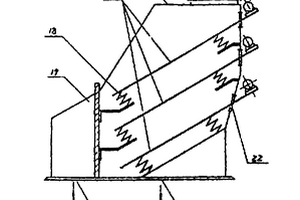

惯性筛面振动筛 1046

 0

本实用新型为惯性筛面振动筛,属振动机械类,适用于电厂输煤系统对原煤的筛分,还可用于煤炭、冶金、建材、化工等工业部门对中粒度物料进行分级作业。由激振电机,壳体,筛面振动系统等组成的本机,由于激振电机与各筛面单独连接,提高了筛的激振强度和物料对筛面的透筛性,进而提高了筛分效率,解决了一般概率筛由于激振力大造成的开裂焊缝的现象,本机具有筛分效率高,基础振动小节约电等优点,具有广阔前景。值得推广。

连铸中间包复合型吊具 675

 0

本实用新型公开了连铸中间包复合型吊具，包括吊具本体（3）、吊具耳轴（4）、吊具板钩（5），其特征在长耳轴（1）通过耳轴箱（2）设置在吊具本体（3）上，耳轴箱（2）和吊具本体（3）的吊具耳轴（4）的正下方开有圆孔，长耳轴（1）从圆孔中穿过，长耳轴（1）是一根通轴，耳轴箱（2）和吊具本体（3）之间用电焊焊接成一个整体。连铸中间包复合型吊具制作简单、成本低。使用十分方便，在使用过程中，不论冶金吊还是普通吊都可以吊装，从而大节省了中间包的吊装时间，提高了连铸作业率，并且也解决了中间包在使用过程中的旋转问题，节省了成本。

连铸塞棒控流和快速更换中间包水口机构 990

 0

本实用新型公开了一种连铸塞棒控流和快速更换中间包水口机构,属于一种冶金机械。本实用新型需要解决的技术问题是一种连铸塞棒控流和快速更换中间包水口机构,其不仅具有快速更换中间包水口的功能,而且又具有控制钢水流速精确的功能。本实用新型的技术方案是,一种连铸塞棒控流和快速更换中间包水口机构,包括有快速更换中间包水口装置,在中间包上水口的上方有一与该上水口内腔相配的塞棒,中间包外有导杆滑配在上、下支座孔中,电动缸固定在下支座上,电动缸的活塞杆上端与上支座连接,导杆的上端设有一横梁与该横梁下方的塞棒连接。本实用新型用于要求更换下水口不停止浇铸作业和钢水流速恒定的浇铸作业。

六氟化硫封闭组合电器瓷套 1050

 0

本实用新型涉及一种运用于126KV的六氟化硫封闭组合电器瓷套。 其包括瓷体和瓷体两端的法兰盘；其特征在于瓷体是整个一体的；所述 的瓷体是高铝质材料；所述瓷体两端的法兰盘是高强度铸铝合金或热镀 锌的球墨铸铁法兰盘；所述瓷体与法兰盘用≥500#硅酸盐水泥胶合剂胶 装连接；所述的瓷体的长是1500-0.6+0mm；所述瓷体外形为圆锥形，中间 具有空心部分，外部有大伞和小伞的结构；这样的六氟化硫封闭组合电 器瓷套是封闭组合电器的核心组件，具有优良的电气性能和机械强度， 耐水压破坏强度高，工作稳定可靠；伞型采用开放式大小伞，耐污性能 好，污秽等级高；能够达到耐高压、防尘的较好效果，可广泛使用于矿 山、电力、冶金、铁路等行业。

双质体惯性振动给料机 959

 0

本实用新型涉及一种用于煤炭、冶金、化工、建材、电力等行业的块状、粒状、粉状不同物料的给料系统中的双质体惯性振动给料机,包括振动槽体、与振动槽体相连接的激振器,激振器包括振动箱体和安装在振动箱体中的振动电机,振动箱体包括平衡架、连接平衡架的立板、通过压板固定在平衡架上的剪切复合弹簧、与压板固定连接的左右侧板,振动电机固定在振动箱体的立板上,振动箱体通过左右侧板倾斜安装在振动槽体侧下方,在振动槽体和激振器上安装有悬挂装置,具有设计合理、结构紧凑、衡压平稳启动、不受槽体物料载重和卡死的影响、给料粒度大、省力省电、噪音小、给料量大、无需维修的优点。

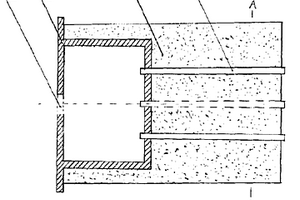

链篦机炉墙节能型复合内衬结构 1020

 0

本实用新型涉及一种在冶金行业生产氧化球团的链篦机使用的链篦机炉墙节能型复合内衬结构,该内衬结构由里到外分别为工作层表面涂有辐射隔热节能涂层的复合预制砖、混合高铝耐火纤维板、岩棉,在复合预制砖内预埋有不少于一根的锚固件,该锚固件与焊接在链篦机壳体上的可调式紧固锚固件相连接。本实用新型施工方便,密封性好,强度大,稳定性强,尤其是砌筑后复合预制砖绝热层内不贯通的气孔形成一个个密闭的气室,具有良好的绝热性能,在加上保温层由混合高铝耐火纤维板和岩棉构成,保温效果良好,能有效克服炉体工作层强度差、冲刷严重、鼓肚窜火、热损失大、使用寿命低等缺陷,显著提高链篦机的使用寿命和作业率。

环冷机在线停机提醒装置 710

 0

本实用新型涉及一种环冷机在线停机提醒装置，属于冶金行业炼铁烧结环冷机设备技术领域。本实用新型的技术方案是：光电开关一（5）和光电开关二（6）发射的光信号分别与主传动轴上反射条（1）和车轮上反射条（7）相匹配；光电开关一（5）和光电开关二（6）通过传输线（4）控制开关（3）连接，控制开关（3）的输出连接声光报警器（2）。本实用新型的有益效果是：当环冷机因机械故障导致环冷机突然停运时，光电开关通过传输线使声光报警器报警，提醒操作人员及时停运相关设备,解决故障、恢复生产，有效解决了因环冷机停运，烧结矿下料口堵料，“憋”停烧结机情况的发生，确保了炼铁正常生产。
