链式齿圈 640

 0

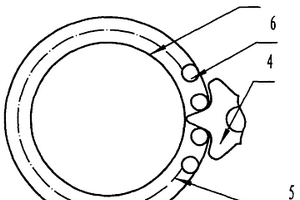

一种链式齿圈,涉及一种机械传动件,主要解决制造成本问题。其技术方案在于,与链轮啮合的链条固定在滚筒外壁上。其链条的结构有多种方式。结构简单、加工容易,制造成本低、使用寿命长。可广泛用于建筑、冶金、矿山、水泥、化工等机械设备中。

含铁物料悬浮还原炉 988

 0

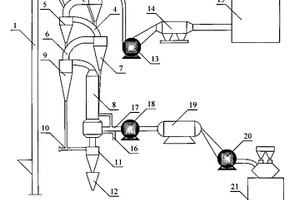

本实用新型属钢铁冶金技术领域和气固相热交换或热反应领域,涉及一种含铁物料悬浮还原工艺方法的悬浮还原炉,包括提升设备、I级换热管、I级旋风预热器、II级换热管、II级旋风预热器、III级换热管、III级旋风预热器、喷射还原炉、旋风分离器、冷却管、旋风冷却器、出料仓、风机、除尘器、废还原气体收集系统、富氧高温空气管和煤气发生设备。本实用新型的喷射还原炉中气、固两相向上并流,气固两相接触充分,传热、传质系数大,使含铁物料得以快速还原,干燥速度快,物料颗粒在系统中平均停留时间大为缩短。系统热效率大大提高,热耗降低,系统稳定性好,设备安置紧凑,占地面积小,投资费用少,生产能力高,产品金属化率高,在70～90%范围内可控,质量均匀。

用于轻磨蚀工况的轻型单泵壳渣浆泵 754

 0

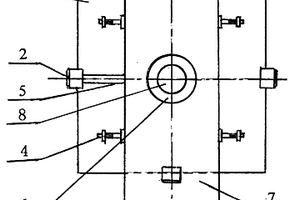

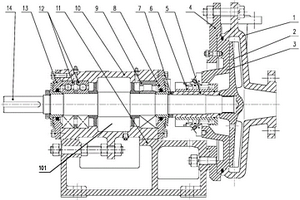

本实用新型提供一种用于轻磨蚀工况的轻型单泵壳渣浆泵，包括泵体、托架和主轴，泵体包括前泵壳、叶轮和后泵盖，后泵盖的外侧设有结合板，结合板与后泵盖通过螺栓连接，后泵盖通过结合板与前泵壳密封连接，前泵壳与后泵盖形成密闭的工作腔室，叶轮位于工作腔室的内部，后泵盖与主轴之间设有密封轴套和密封部件，密封轴套设置在密封部件的内部，托架的上端设有轴承体。该渣浆泵具有结构简单、拆装方便、转速高、体积小、效率高、成本低的特点，适用于煤化工、有色冶金、氯碱、氧化铝等轻磨蚀工况行业中。

机器人专用打磨贴标装置 655

 0

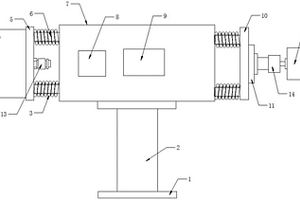

本实用新型公开了一种机器人专用打磨贴标装置，主要涉及冶金机器人打磨、贴标及复检机械设备技术领域，包括安装本体，所述安装本体底部通过连接轴连接连接法兰，在所述安装本体两端分别设有第一安装底座、第二安装底座，所述第一安装底座、第二安装底座均通过连接螺栓活动连接在安装本体侧面，在所述连接螺栓上设有复位弹簧，在所述第二安装底座上设有打磨电机，打磨头通过锥孔型夹头接杆固定于打磨电机轴头，在所述第一安装底座上设有标签吸附装置，在所述安装本体内设有真空发生器。

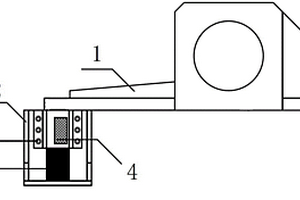

卷取机外支撑固定装置 680

 0

本实用新型提供一种卷取机外支撑固定装置，主要涉及冶金机械设备技术领域。一种卷取机外支撑固定装置，包括外支撑架与液压锁紧销底座，所述外支撑架包括支撑底板与两块支撑护板，所述支撑底板顶面一侧开设液压锁紧销孔，所述液压锁紧销底座上安装液压锁紧销与位移传感器。本实用新型的有益效果在于：本实用新型通过采用外支撑固定装置，在外支撑工作时能够将卷取机外支撑固定在指定位置，减少外支撑摆动，稳定轧机张力，消除安全隐患，同时提高了工作效率。

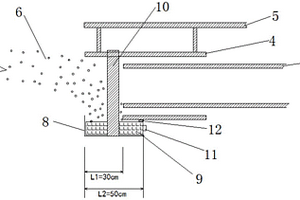

自带钢渣排除功能的电炉水冷滑套装置 946

 0

本实用新型涉及一种自带钢渣排除功能的电炉水冷滑套装置，属于冶金环保技术领域，包括抽屉柜和抽屉，所述水冷滑套的端口底部设置有缺口，所述抽屉柜固定于缺口下方，所述抽屉柜为长方体结构，长方体抽屉柜的顶部和远离水冷滑套端口的侧面均开口，即长方体结构没有顶面，也没有远离水冷滑套开口的侧面，抽屉柜顶面开口与缺口贯通，所述抽屉设置于抽屉柜内，并能够沿抽屉柜的侧面开口推拉，抽屉为顶面开口的长方体结构。该装置将溅落到水冷滑套底部的钢渣及时收集存储，并能够通过人工方式将装置内的钢渣块倒出外运，从而使水冷滑套不再因其底部凝结钢渣块而滑动受阻，进而使得电炉不再因钢渣问题而停产维修。

板坯连铸中间包工作衬 957

 0

本实用新型属于钢铁冶金连铸中间包工艺技术领域，涉及板坯连铸中间包工作衬，冲击区工作衬采用下部、上部分段制备，冲击区下部工作衬位于湍流控制器(4)与中间包永久衬(7)之间，采用钢包工作衬用后镁碳砖(11)砌筑而成，并在其表面涂抹一层涂抹料(5)，冲击区上部工作衬位于钢包工作衬用后镁碳砖(11)的上部，包括右侧壁板(1)、左侧壁板(2)、端部壁板(3)，且右侧壁板、左侧壁板本体的外端部各有一个凸台(13)，凸台迎钢方向上设有倒角β，而冲击区以外的包壁工作衬和包底工作衬均采用干式料。本实用新型实现了中间包工作衬冲击区、渣线与其它部位工作衬的使用寿命同步，解决了板坯连铸中间包工作衬冲击区和渣线部位干式料侵蚀、冲刷重的难题，中间包单包连浇时间达到18～24小时，同比提高10小时以上，同比降低工作衬耐材成本50％以上。

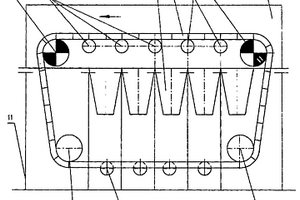

可提高链条寿命的链篦机 885

 0

本实用新型公开了一种可提高链条寿命的链篦机,属于冶金领域,涉及球团矿的生产设备。链篦机在生产过程中,链条和篦板等均要承受高温,链条同时还要承受工作张力,通过在链篦机尾轮增设次传动机构,且次传动机构电机作恒力矩输出,用于克服回程链条的阻力,降低头轮的拉力,降低链条的张力,提高链条的寿命,进而提供一种可提高链条寿命的链篦机。

半导体吸收式光纤温度检测装置 1040

 0

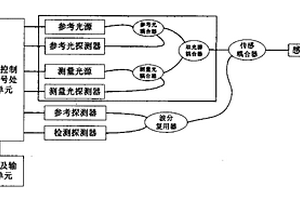

一种半导体吸收式光纤温度检测装置,其组成包括光源控制及信号处理单元、参考光源、参考光探测器、参考光耦合器、测量光源、测量光探测器、测量光耦合器、双光源耦合器、传感耦合器、波分复用器、参考探测器、检测探测器、感温探头及显示及输出单元。本检测装置的感温探头采用全光学部件,传输采用光纤光缆,极大地提高了抗干扰能力,特别是装置引入了参考光源及光源探测器,大大减少了光源强度变化及光纤连接损耗等外界因素对测量精度的影响,提高了系统的探测距离和稳定性,可广泛应用与电力、化工、冶金等领域。

安装塞棒的调正装置 1095

 0

本实用新型公开了一种塞棒控流连铸机的安装塞棒的调正装置,属于钢铁冶金设备技术领域。提供一种对塞棒不产生振动冲击的安装塞棒的调正装置。其特征是包括正方形的主板(1),主板(1)中心有一个塞棒孔(6),主板(1)的上表面四边中部各连接一个突起的顶板(2),主板(1)下表面对应塞棒机构横梁(7)两侧,各安装有支架(3),支架(3)上连接螺母和顶紧螺栓(4),突起的顶板(2)与塞棒之间可装置千斤顶(5)。本实用新型结构简单,易于制作,便于应用,效果明显。可降低安装塞棒的劳动强度,缩短调正时间,提高劳动效率。

结晶器加渣喷头 591

 0

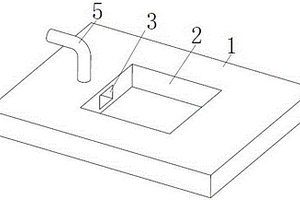

本实用新型涉及冶金设备技术领域，特别涉及一种结晶器加渣喷头，结晶器盖板的下渣口内开有加渣槽，加渣槽的底部开有加渣孔，加渣孔贯通到结晶器盖板的上部并连通加渣管。本实用新型的有益效果为：可以解决现有气动自动加渣的几个问题，减少保护渣的浪费，减少平台施工人员的劳动强度，提高了自动加渣的加渣质量，进而提升了钢坯质量，提高了场内经济效益。

带内花键齿的差动伞齿轮 811

 0

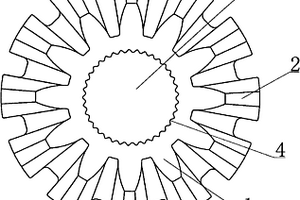

本实用新型公开了一种带内花键齿的差动伞齿轮,由伞齿轮本体(1)、伞形齿(2)和轴孔(3)构成,伞齿轮本体(1)和伞形齿(2)为一体,在伞齿轮本体(1)的中心设有轴孔(3),其特征在于轴孔(3)的内壁上设有轴向条纹齿(4)。该一种带内花键齿的差动伞齿轮,由于在轴孔的内壁上设有轴向条纹齿,所以容易安装,与装配轴固定稳定,可提高使用寿命;由于采用了粉末冶金材料一次烧结为一整体,所以耐磨、耐蚀、整体性好,而且比重轻、精度高、易于批量生产。

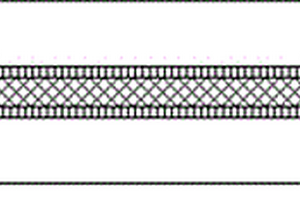

常温用非织造布基布金属化处理的过滤材料 816

 0

本实用新型提供一种常温用非织造布基布金属化处理的过滤材料，该过滤材料在非织造布基布外覆镀有金属层，金属层外连有表层。本实用新型的常温用非织造布基布金属化处理的过滤材料具有防静电性好、均匀性好、结合力好等优点，可用于垃圾焚烧、火力发电、水泥、钢铁、化工、冶金、木材、食品等领域的常温袋式除尘。

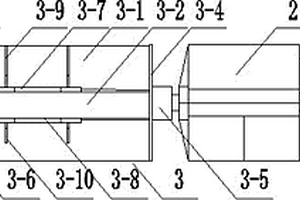

真空顶枪枪头 760

 0

本实用新型公开了一种真空顶枪枪头，其结构包括枪体和顶枪铜头，所述枪体的一端设有氧气接口、煤气接口、进水口和回水口，枪体的另一端设有顶枪铜头，枪体内设有回水管、进水管、氧气管和煤气管，所述氧气管的外部套置煤气管，煤气管外部套置进水管，进水管外部套置回水管，所述进水管与回水管之间设有一带通孔的支架，所述顶枪铜头的端面中心处设有与氧气管相通的氧气出口，顶枪铜头端面圆周方向均匀设有多个与煤气管相通的煤气出口。该真空顶枪枪头，提高其使用寿命，不但能够提高工作效率，节能降耗，降低成本，还能提升顶枪的冶金功能。

方坯、矩形坯用中间包氩气密封快换装置 1083

 0

本实用新型涉及一种方坯、矩形坯用中间包氩气密封快换装置,属于冶金设备领域,由座砖、上水口、快换滑块、快换机件和氩气输送机构组成,上水口设置于座砖的内侧,上水口的下方设有快换滑块,座砖的下部设置有快换机件,快换滑块设置于快换机件内,其特征在于,所述的快换机件的左右两侧内分别设有氩气管道。通过在中间包的快换机件上面设立氩气管道,外接氩气输送机构,将氩气输送入快换滑块周围,从而能够将快换滑块和上水口接触面周围的空气赶走,并形成氩气气幕,以达到密封的效果,避免了因密封不好而导致的钢水的二次氧化。

中间包浸入式水口烘烤装置 769

 0

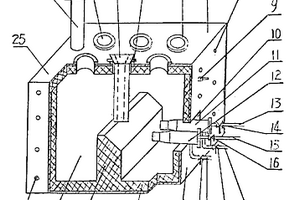

本实用新型属于冶金设备技术领域,它包括炉体、烧嘴及可燃气进气管,炉体由耐火衬和外壳构成,在炉体的顶端设有上盖,上盖上设有烟道及若干个烘烤口,在炉体的一侧壁上设有炉口,炉口处设有烧嘴及进气管,在炉体的四侧壁及底部的外壳上设有排气孔,在炉体内的烘烤室内设有与炉口相平行的均热墙,本实用新型具有结构简单,烘烤温度均匀,从而消除了浸入式水口内孔挂冷钢的弊端。

板坯翻转调整装置 769

 0

本实用新型公开了一种板坯翻转调整装置，包括由若干块工字钢焊接而成框架结构，框架结构的一端焊接有三块平行设置的挡块，另一端侧面上开有两个对称设置的孔，孔中通过“U”形环连接钢丝绳。使用时，把弯曲的板坯放框架结构上，然后起吊框架结构一端的钢丝绳，利用另一端的档块与板坯一侧接触，受重力的作用，板坯自然翻落地面，翻转调整成功。本实用新型结构简单、制造简易、缩短板坯调整时间、减少板坯弯曲对辊道及电机的冲击损害。该装置适用于冶金行业钢铁厂，节省大量人力、物力及时间，特别适用于轧钢厂板坯弯曲度较大，需要翻转调整的企业。

高炉循环冷却水在线自动测漏装置 734

 0

本实用新型提供一种高炉循环冷却水在线自动测漏装置,属于供水管网电子监控技术,其结构是由电磁阀、远传流量计、压力变送器、PLC和上位计算机组成,其特点是在现有技术冷却水管段的进水端和出水端分别设置有一个以上的电磁阀和/或远传流量计,上述所有电磁阀和/或远传流量计都通过数据线与PLC相接,PLC通过通讯接口接上位计算机。整个装置通过监测压力的方式实现对冷却水管段的泄露监测,为使检测结果更为准确,在冷却水管段的进水端和出水端还分别设置有远传流量计。该装置能快速的检测到漏点位置及漏点大小,从而及时补漏,可广泛应用于冶金、发电、医药、化工、市政等领域。

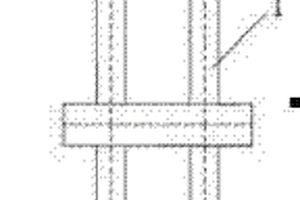

碳纤维电加热电缆 918

 0

本实用新型公开了一种用于储油罐、油井油管和输油管道的加热电缆,属于石油生产配套设备技术领域。针对已有技术的不足,提供一种直接使用50Hz工频交流动力电源的碳纤维电加热电缆。技术特征是在动力输电线外面连接敷设导电碳纤维作为发热体,采用导电的金属紧固卡将碳纤维与动力输电线相连通,组成碳纤维电加热电缆。优点是制造工艺简单;产品强度高、耐油、耐酸碱、耐腐蚀;重量轻,投资少,不需要配套电源变换设备,热效率转换高达98%;电压功率使用范围宽,工作性能稳定可靠,寿命长。可以用于油田油井、输油管道、储油罐、铁轨、冶金、化工等领域加热和保温。

快速定位焊接植入螺栓装置 708

 0

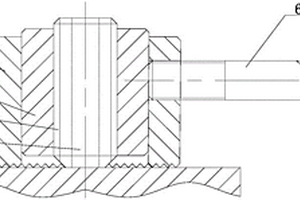

本实用新型主要应用于冶金、机械、建筑安装等行业项目施工过程中，特别涉及一种快速定位焊接植入螺栓装置，包括植入螺杆，植入螺杆内部设置轴向通孔，植入螺杆外侧套装有定位块，定位块内侧面对应螺杆螺纹设置相配合的内螺纹，植入螺杆旋入定位块的内螺纹，定位块外侧套装有定位套，定位套和定位块之间设置紧定手柄。设计此种快速定位焊接植入螺栓装置，可以在较短时间内完成特定位置的螺栓速植，以满足一般设备或者钢结构的连接需要，尤其是被连接件采用通孔时，此种方法最为适合。该结构定位准确，成本低廉，制作简单，可以短时间大批量生产；安装省时省力，操作方便，且能满足一般情况下设备和钢结构连接强度和紧密性要求。

码垛机器人系统 998

 0

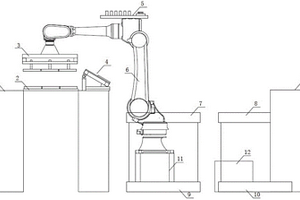

本申请提供一种码垛机器人系统；涉及冶金机器人技术领域，包括工业机器人、抓具和重定位机构，抓具安装在工业机器人末端，重定位机构位于抓具的运动路径上，重定位机构包括倾斜板和布置在倾斜板上依次设置的多组定位机构，每组定位机构包括一对定位块，定位块形成沿倾斜板高到低方向上宽度逐渐减小的凹槽，用于对抓具抓取的工件进行重新定，通过带有真空吸盘的机器人，形成抓取工业机器人结构，阵列布置的真空吸盘能够提高抓取的成功率，允许一定误差，在抓取工件后通过重定位装置进行整理位置，然后重新抓取码放，提高码放后的准确度。

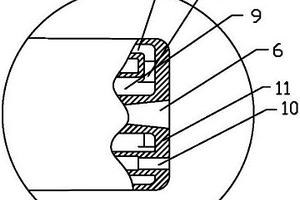

直通型浸入式水口 1021

 0

本实用新型属于钢铁冶金技术领域，具体是一种直通型浸入式水口，所述水口包括母水口和子水口；所述母水口分为上部和下部，母水口下部的结构由外壁、内壁以及外壁与内壁之间的空腔组成；在空腔内，外壁的表面上设置上限位台阶，内壁的表面上设置下限位台阶；所述子水口的顶部设置与上限位台阶配合的凸起；子水口的中部设置与下限位台阶配合的限位台；子水口容置在空腔中，可在空腔内滑动并部分伸出空腔。采用本实用新型的浸入式水口，变渣线操作对子水口插入钢水深度不造成影响，不会引起结晶器内的钢液流场发生变化，对铸坯质量不会产生负面影响，提高浸入式水口的使用寿命和铸坯质量。

烧结台车专用长效免维护轴承 826

 0

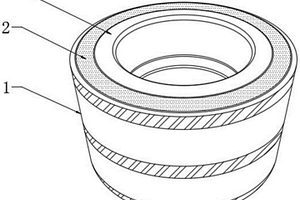

本实用新型涉及冶金设备技术领域，尤其为一种烧结台车专用长效免维护轴承，包括外圈、密封圈以及圆锥滚子，所述外圈内部中间处设有垫圈，所述外圈内部靠近垫圈上端和下端处设有保持架，所述保持架上环形等间距设有多组圆锥滚子，所述保持架中间处设有内圈，所述外圈内部靠近上端和下端处设有卡槽，所述卡槽内设有密封圈，密封圈为橡胶材料，避免了外部杂质侵入及润滑脂过快损耗造成的磨损，改善了轴承的内部运行环境，延长轴承使用寿命，圆锥滚子的锥度为2°，通过优化轴承圆锥滚子的角度，锥度从1.15°改成了2°，使其具有更大的承受轴向力能力，减轻了设备运行中对车轮轴承产生的轴向力损坏，整体效果好。

VVT发动机可变气门轻型正时链轮 926

 0

本实用新型公开了一种VVT发动机可变气门轻型正时链轮，包括圆形链轮基体及其周边的链齿，其特征在于：所述的圆形链轮基体的正面设有第一、第二圆形凹槽，第一圆形凹槽的半径比链齿齿根部的半径小4mm；第二圆形凹槽的半径比第一圆形凹槽半径小16mm；在第二圆形凹槽的底壁中部设有定位孔，定位孔直径为30mm；在第一圆形凹槽底壁的一周设有5个螺孔。该VVT发动机可变气门轻型正时链轮，与目前VVT发动机使用的可变气门正时链轮相比，由于在圆形链轮基体正面设有第一圆形凹槽、第二圆形凹槽，所以实现了重量减轻，同时又采用粉末冶金压制、烧结于一整体，进一步的减轻了重量，而且工序少、加工效率高、生产成本低。

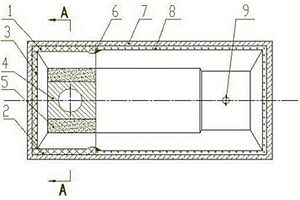

翻坯机 1122

 0

本实用新型提供一种翻坯机，属于冶金设备领域，其结构包括驱动电机、减速机总成和翻转舱体，所述驱动电机的动力输出轴与减速机总成的动力输入端相连接，减速机总成的动力输出端与与翻转舱体的翻转轴相连接，翻转舱体设置在机架上。驱动电机通过减速机总成减速后驱动翻转轴沿着顺时针或逆时针翻转，从而带动翻转舱底座沿着顺时针或逆时针翻转，当将金属复合坯放置到翻转舱底座的卡槽内时，可以实现180°自动翻转。本实用新型的翻坯机与现有技术相比，具有设计合理，结构紧凑等特点，能对复合坯进行180°自动翻转，减轻了工人的劳动强度，提高工作效率，消除危险。

焦化煤塔秤 1001

 0

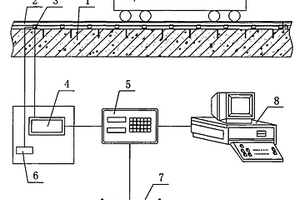

本实用新型涉及一种焦化煤塔秤,是一种广泛用于冶金行业对焦炉加煤车进行称重计量的衡器装置,属于工业衡器领域。它包括基础框架和设在基础框架上方的两根称重轨,在基础框架上两根称重轨的下方设有若干个数字板式称重传感器,数字板式称重传感器的信号线经基础框架内预埋的导线管与数字接线盒的接入端相连,数字接线盒的输出端与称重显示控制器相连;高精度稳压电源与数字板式称重传感器相连。本实用新型结构简单、施工方便、抗干扰能力强、数据可远距离传输,传输衰减小,而且能防作弊、免校验,提高了煤塔秤的稳定性和测量精度。

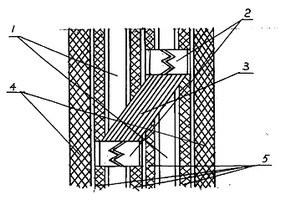

内燃热风炉炉箅子与格子砖的过渡装置 638

 0

本实用新型涉及冶金工业的高炉热风炉领域，目的在于提供一种内燃热风炉炉箅子与格子砖的过渡装置，该装置下部开孔与炉箅子开孔相适应，上部开孔与需要砌筑的格子砖开孔相同，中间通过1孔变多孔的转换方式实现过渡。

防热头盔 957

 0

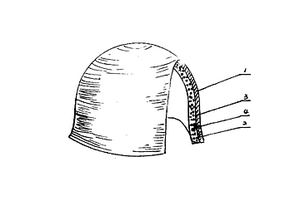

一种防热头盔是在通常头盔外壳的内层,装上一只厚度为0.8～2厘米的隔热降温衬帽。这种衬帽,里面是一只用高分子胶体注塑成的半球状降温套,表面有一个包覆层。衬帽由一些子母扣与头盔外壳连结。使用时,先取下衬帽预冷到-5℃,再安置到头盔上佩带。佩带这种防热头盔,在环境温度32℃下,40～50分钟内保持凉爽,衬帽可反复更换,重复使用。本实用新型可在建筑、冶金、工矿部队及交通等领域中广泛应用。

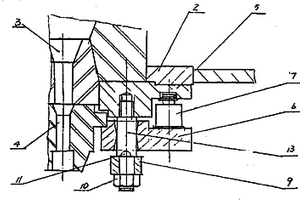

密封性强的定径水口快速更换装置 670

 0

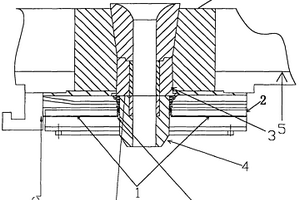

本实用新型公开了一种炼钢连铸生产中,中间包不停浇快速更换定径水口的定径水口快速更换装置。属于冶金设备技术领域。解决的技术问题是设计一种密封性强的定径水口快速更换装置。包括位于中间包底部的可以推动备用定径水口12的液压缸1,由安装板2、上导板5、上水口3、导柱、定径水口4、气体弹簧7、下导板6和挡溅罩8依次连接的机构所组成,其特征是下导板6下面装有带凸棱11的支点梁9,由螺母10压接固定使下导板6和支点梁9呈翘板状连接。改善了定径水口与上水口接触面间的密封性。具有密封好可靠性强、寿命长的优点。可以广泛用于钢铁企业,经济效益十分明显。

套装式连铸中间包稳流器 1119

 0

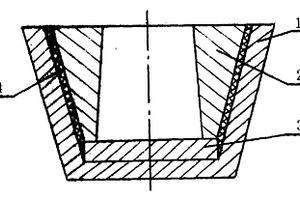

本实用新型公开了一种长寿命的连铸中间包稳流器,属于钢铁冶金设备技术领域。提供一种使用寿命和成品成品率比较理想的复合材质套装式连铸中间包稳流器。其特征是镁碳砖制成的底板(3)置于由钢纤维铝镁浇注料制成的整体外壳(1)底部,由镁质预制块料制成的套芯(2)安装在镁碳砖制成的底板(3)上面,外壳(1)与套芯(2)之间采用易烧结的粘土填充物(4)固定。适用于各类连铸中间包,可大幅提高中间包使用寿命,降低连铸耐材消耗,经济效益显着。
