中厚板热轧钢卷取样装置 642

 0

本实用新型涉及冶金行业中的取样装置,是中厚板热轧钢卷取样装置,包括传动辊和输送辊,传动辊设有两根,与输送辊并排设置,钢卷位于两根传动辊的上方,钢卷的上方设有一个压轮,压轮由一个液压缸驱动,钢卷下方与传动辊的接触处设有一个铁铲,铁铲由一个液压缸驱动,输送辊上方钢带表面设有压轮,压轮由液压缸驱动。本实用新型可以有效地完成钢卷的开卷取样、重卷、重打捆的工作,比开卷线的造价要低得多,也比等离子切割式取样机功能更完整。

无刷电机燃油泵转子 1114

 0

本实用新型涉及一种无刷电机燃油泵的转子,所述转子包括磁钢、轴套、转轴,其特征在于轴套被装入稀土永磁材料的磁钢内,转轴又被装在轴套内。在于在不影响电机性能的情况下,将转子转轴和轴套分开制作,以降低材料和加工的成本、减轻重量;转子外部使用防腐涂层加以保护,目的是为了减少腐蚀性液体对转子的腐蚀。本实用新型的优点和效果在于结构合理、安装便捷、运作效率高、耐腐蚀、成本低、经久耐用。稀土永磁材料制造的磁钢磁力强、磁性保持久;粉末冶金材料制造的轴套成本低;防腐涂层抗腐蚀能力强。

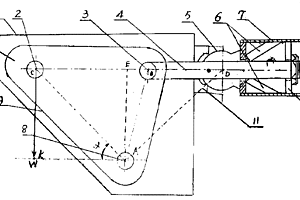

自调式恒力碟簧支吊架 1057

 0

自调式恒力碟簧支吊架,包括固定框架、回转框架、碟簧组等,其特点是回转框架由主轴固定于固定框架且能绕其回转,其上设载荷轴、拉杆轴、拉杆连接拉件轴和碟簧组内之碟簧压板,碟簧组通过球形轴固定并支于固定在固定框架之侧壁的球形轴承内。且回转框架能绕主轴产生90°之回转。其优点是结构紧凑、体积小、位移范围大,碟簧利用率高。可广泛用于锅炉、发电、石油化工、冶金、电气化铁路接触网等易产生形变应力的设备。

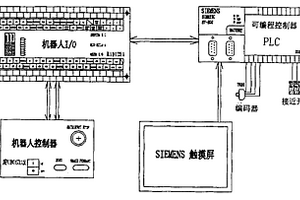

自动排坯机控制系统 982

 0

本实用新型自动排坯机控制系统涉及的是专为干粉压机配套的外围设备控制系统,适用于粉末冶金、磁性材料等相关行业。控制系统由机器人控制系统和自动传送系统组成;机器人控制系统包括机器人控制器、手持编程器、控制面板、机器人I/O输入输出接口,机器人控制器包括伺服驱动器、主控电路,机器人手持编程器为手持操作键盘,可以输入程序,对机器人进行调控,监控机器人工作状态,机器人I/O输入输出接口由系统I/O和用户I/O组成。自动排坯机控制系统主要用来控制排坯板的传送和定位,以及和机器人控制系统和干粉压机控制系统的联络信号处理。

保温螺杆泵 1002

 0

本实用新型公开了一种保温螺杆泵,它包括泵体、泵套、主动螺杆、从动螺杆、机械密封腔体、主从螺杆衬套、保温液体输入口和排出口,在泵体壁内的轴向设有两端不封闭的通孔,泵体两端的法兰面上设有与通孔和保温液进出口相通并形成传热回路的环形槽,泵体两端的法兰面分别与泵套的法兰面和机械密封腔体的法兰面紧密固定。本实用新型提供了一种生产工艺性好,密封效果更可靠的保温螺杆泵,广泛适用于冶金、石油、化工、纺织、筑路等工业部门输送润滑性介质。

金属型铸球复合模具 969

 0

一种金属型铸球复合模具,可提高冒口的补缩效果和提高工艺出品率,本实用新型由水平分型的上、下金属型模具和干型保温浇冒口组成,一型多球。浇冒口部分是由普通保温材料加普通粘结剂混制后在金属芯盒中制成并烘干硬化所得。烘干后的保温浇冒口直接安放在金属模具中使用。利用该复合模具浇注的铸球适用于冶金、矿山、电力、建材等行业中球磨机所。

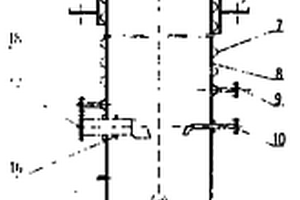

降膜冷却器 1099

 0

降膜冷却器,涉及一种用于化工、石油、冶金及热能工程中所使用的液-液冷却器,它包括有筒体及其两端封头,筒体外设半管型外冷却管,封头上设物料进出口,筒体外冷却器上设冷媒进出口,筒体外有回流口和压力平衡口,筒体内上部设由内、外成膜圆环的椭圆形封头和成膜圆锥体组成的液体成膜分布器。本实用新型与传统冷却器相比较,具有利于不同组份物质的置换,液膜传热系数大,换热效力高,设备重量轻,适合于高纯度物质的间歇精馏等特点。

防止瓢曲翘头尾钢板撞击设备的装置 1119

 0

本实用新型涉及冶金领域的防撞装置，是一种防止瓢曲翘头尾钢板撞击设备的装置，包括对称设置在被保护设备之前钢板辊道两侧的支架，在钢板辊道一侧支架上设有光电开关，在钢板辊道另一侧支架上设有位置与光电开关对称的反射板，光电开关与反射板的高度低于被保护设备各部件的最低点。使用本实用新型，当瓢曲、翘头尾钢板高度超过光电信号光线时，光线被切断，给出辊道停止的信号，使辊道停止运转，钢板停止行进，防止撞击设备。本实用新型结构紧凑，安装方便，效果好，维护方便，有效防止了瓢曲、翘头尾钢板撞击设备，很好的保护了设备，保证了生产的顺行。

VLGC船用低温钢板及其制造方法 617

 0

本发明公开了一种VLGC船用低温钢板及其生产方法。属于钢铁冶金领域，其主要化学成分为：C、Si、Mn、P、S、Als、Ti、N、Bs、其余为Fe和不可避免的杂质；本发明在C‑Mn钢成分的基础上，不添加Nb、V等微合金元素及Mo、Ni、Cr、Cu等贵重合金，采用低Ceq低Pcm的低成本合金设计。通过严格控制N含量和Ti/N比，降低母材及焊接热影响区自由N的含量，提高基体韧性，同时添加微量B优化粗晶区组织，优化晶界铁素体比例，提高焊接接头低温冲击韧性。本发明涉及钢板焊接性能优异，可适用于最大线能量80kJ/cm，焊接接头冲击性能优异，不增加额外合金成本，且生产工艺简便可行，适用于大型VLGC船建造。

镍基高温合金材料及其制备方法 827

 0

本发明公开一种镍基高温合金材料及其制备方法。本发明所述合金材料包括基体以及在基体表面的通过双层辉光等离子方法制备的防护涂层；所述基体为DZ125；所述防护涂层自基体至表面包括防扩散粘结层和多层梯度涂层；所述防扩散粘结层为FeCoNiCrSiB高熵合金涂层；所述多层梯度涂层由内向外依次由CrCeN涂层、AlCrN涂层、AlCrSiN涂层以及AlCrSiCeN涂层组成。本发明制得的涂层性能优越，外部的多层梯度涂层具有良好的抗高温氧化性能及耐磨损性能，内部防扩散粘结层与基体冶金结合，结合力强，且由于高熵合金在动力学上具有缓慢扩散效应，因此更有利于阻止氧向基体的扩散，综合提高DZ125合金的抗高温氧化性能及耐磨损性能。

立式钢渣粒渣固定床净化单元及烟气净化方法 954

 0

本发明提供了一种立式钢渣粒渣固定床净化单元及烟气净化方法，净化单元自上而下依次包含有进料分配斗、固定床净化装置、通风料斗和集中排料斗；固定床净化装置上端通过导料管与进料分配斗相连，且固定床净化装置上端设有出风口；通风料斗为侧壁带风百叶的料斗，通风料斗一端与出料口相连，另一端通过排料管与集中排料斗相连，集中排料斗底部开口设有排料门，钢铁冶金工艺中产生的烟气通过风百叶依次进入通风料斗并向上流动至固定床净化装置，与固定床净化装置、通风料斗内预先填入的钢渣粒渣接触并脱硫后，从出风口排出。本发明将特定粒径的钢渣粒渣作为脱硫剂，实现固废不出厂，不增加脱硫工序能耗，低碳环保。

动态调整板坯平整度的冷却装置及方法 636

 0

本发明公开了一种动态调整板坯平整度的冷却装置，涉及冶金技术领域，包括上冷却组件，用于向板坯上表面输送冷却水；下冷却组件，用于向板坯下表面输送冷却水；以及，冷却水流量调节组件，用于调节所述上冷却组件和所述下冷却组件中冷却水的流量。本发明还公开了一种动态调整板坯平整度的冷却方法。本发明可分别调整喷淋至板坯上表面和下表面的冷却水的流量，使板坯上表面与下表面的冷却速率保持一致，从而保证板坯的平整度，保证板坯的质量。

用于TiAl-Ni异种材料连接的钎料 628

 0

本发明为一种用于钛铝合金和镍基高温合金的非晶态钎料，使用形态为箔带状。该钎料的化学成份及重量百分比为：Ti：35.0～40.0，Be：6.0～8.0，Co：5.0～12.0，Zr余量。电弧熔炼制备Ti‑Zr‑Be‑Co合金锭材，随后采用单辊旋淬法制备非晶箔带。本发明钎料具有对母材良好的润湿性，熔点低，钎焊接头力学性能良好，接头组织细小均匀无明显缺陷，中间层材料实现了与母材良好的冶金结合，室温剪切强度可以达到370MPa。

镍铁精矿的硫酸选择性浸出的方法 709

 0

本发明属于镍铁精矿湿法冶金技术领域，特别是涉及到一种镍铁精矿的硫酸选择性浸出的方法，包括浸出、水解除铁、磁选等步骤，其浸出过程包括加入过氧化氢作助浸剂进行浸出，既提高了镍、钴的浸出率，降低了硫酸酸耗，又为后续水解除铁创造了有利条件；此外，本发明还采用新的镍铁精矿作为浸出液的水解除铁原料，反应掉浸出液中多余的酸，使大部分的三价铁离子水解生成氢氧化铁沉淀，将镍、钴与铁分离，从而实现了镍、钴与铁的选择性浸出，镍、钴浸出率大于99％，相比单一的硫酸酸浸，镍、钴浸出率提高15％以上，硫酸酸耗降低30～50％。

锆钢层状复合材料的超声波固结成形方法 975

 0

本发明公开了一种锆钢层状复合材料的超声波固结成形方法，包括如下步骤：1)对锆板和钢板的焊接面进行表面清洁处理，2)锆板在上，钢板在下堆叠构成单元体，3)将单元体置于超声波固结成形工作台上，预热升温，4)利用超声波固结成形设备按一定的路径进行焊接,直至锆钢复合成形。本发明属于低温制造，锆钢以物理冶金方式结合，扩散层薄，生产成本低，效率高。

风力发电用S355J2钢板及低成本制造方法 729

 0

本发明公开了一种风力发电用S355J2钢板，涉及冶金技术领域，化学成分及质量百分比如下：C：0.13%～0.18%，Mn：0.80%～1.00%，Si：0.10%～0.30%，P≤0.020%，S≤0.010%，Nb：0.007%～0.015%，Alt：0.015%～0.050%，CEV≤0.36%，余量为Fe和杂质。本发明中加入微量的Nb元素，替代现有设计成分中一定含量的Mn，以实现合金成本降低的目的，利用微合金元素的强化效果实现钢板强度的提升，且炼钢不需要真空处理工序，由此开发出一种综合成本低、焊接性能优异的S355J2系列风电用钢板。

宽薄规格NM450耐磨钢钢板及制造方法 937

 0

本发明公开了一种宽薄规格NM450耐磨钢钢板，涉及冶金技术领域，其化学成分及质量百分比如下：C：0.18%～0.22%，Si：0.20%～0.60%，Mn：0.8%～1.2%，P≤0.012%，S≤0.003%，Cr：0.30%～0.50%，Ti：0.008%～0.030%，B：0.0008%～0.0025%，其余为Fe和不可避免的杂质。本发明设计的耐磨钢布氏硬度达到450HB级、具有良好韧性和高强度的化学成分体系，涉及的轧制及热处理工艺简单，热处理参数可控范围较宽，产品综合性能良好，具有很好的开发价值及市场前景。

高温烟气过滤用碳化硅多孔陶瓷的制备方法 901

 0

本发明涉及一种高温烟气过滤用碳化硅多孔陶瓷材料及其制备方法，属于多孔陶瓷制备领域。由以下质量百分比的原料经过干法混合、湿法造粒、干压或冷等静压成型、干燥和高温烧结而成。其中碳粉0~20?%，莫来石纤维1~4?%，氧化锆0.5~2?%，氧化钙0.5~2?%，聚乙烯醇水溶液4?%，液态石蜡4?%，其余为碳化硅。本发明通过向碳化硅材料中加入莫来石纤维、ZrO2和CaO等助剂从而制得力学性能优越、抗热震性能高和耐腐蚀性能强的SiC多孔陶瓷材料，该材料在工业尾气处理、化工、冶金、能源和节能环保等领域有广泛的应用前景。

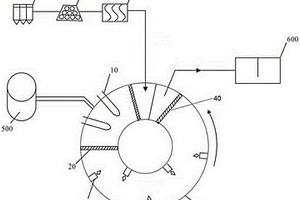

红土镍矿干球团的热解和还原反应系统及方法 780

 0

本发明涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统和方法。针对现有转底炉处理红土镍矿技术中没有考虑在直接还原过程回收还原煤中的油气资源，本发明提出一种红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼。该系统能够在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，从而，增加了转底炉煤基直接还原工艺的副产品，减低了工艺能耗和成本。同时，热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。

碳化硅纳米纤维膜的制备方法 934

 0

本发明涉及一种高性能碳化硅纳米纤维膜及其制备方法。将一定量的碳化硅纳米纤维加入去离子水中，经过搅拌、超声进行混合，制备成均一稳定的制膜液；采用喷涂法将制膜液均匀喷涂在多孔陶瓷基体上，经过恒温干燥后，将其浸没在金属氧化物溶胶中，然后通过负压抽吸使得基体孔道中充满溶胶溶液，将吸附溶胶的多孔陶瓷基体再次恒温干燥，最后通过程序升温烧结制得碳化硅纳米纤维膜。本发明制备的碳化硅纳米纤维膜能够有效的嵌在基体表层孔道中，纳米纤维膜与多孔陶瓷基体的结合力强。该分离膜具备抗热震性能好，气体通量大等优点，可用于工业尾气净化处理，在水泥、玻璃、冶金、能源等领域清洁生产中有广泛的应用前景。

AOD炉侧吹风枪支管环缝流量控制方法 1110

 0

本发明公开了一种AOD炉侧吹风枪支管环缝流量控制方法，属于冶金自动化控制技术领域。本发明的步骤为：步骤一：首先设定起始流量值和流量设定值；步骤二：功能函数先分布达到阶段目标设定值；步骤三：目标设定值与现场采集的实际流量通过流量控制PID模块运算；步骤四：经PID运算，根据不同要求对环缝的冷却气体进行切换；步骤五：设定冷却气体的压力；步骤六：将缓冲罐分成七路支管接到环缝接口；步骤七：通过流量控制PID模块1～7，分别经过流量设定函数控制模块1～7的运算；步骤八：经七个流量控制PID模块通过流量调节阀1～7将气体实际流量控制在流量设定值。本发明可以使保护气体切换到目标值的速度加快，并且节约成本。

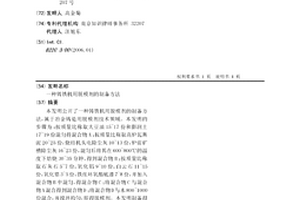

铸铁机用脱模剂的制备方法 674

 0

本发明公开了一种铸铁机用脱模剂的制备方法，属于冶金铸造用脱模剂技术领域。本发明的步骤为：按质量比称取大豆油15~17份和膨润土17~19份混匀得混合物A；按质量比称取高炉瓦斯泥20~25份，烧结机头电除尘灰10~13份，炉前矿槽除尘灰16~23份，混匀后将其在600~800℃的温度下焙烧30~35分钟，得到混合物B；按质量比称取石灰石5~7份，氧化铝9~10份，白云石11~15份，氧化锆3~5份，铁红环氧酯底漆7~8份，并加入混合物B中混匀，得混合物C；将混合物C与混合物A混合得到混合物D；将混合物D与水800~1000份混合，并搅拌均匀，即得脱模剂。本发明制备得到的脱模剂能够有效地附着在铸模的内表面上，铸出的铁锭表面光滑。

锌锅清渣装置 742

 0

本发明涉及一种锌锅清渣装置，属于冶金设备技术领域。该锌锅清渣装置包括顶部装有吊耳的支撑框架；支撑框架的中部铰支安置气缸的缸体基座，底部一侧固定朝下延伸的直插抓手，底部另一侧铰装弯指抓手；气缸的活塞朝下延伸出推拉杆，推拉杆的下端与由弯指抓手朝直插抓手方向延伸的抓手臂铰接；当气缸活塞处于伸出状态时，弯指抓手的下端处于远离直插抓手下端的张开位置；当气缸活塞处于缩回状态时，弯指抓手的下端处于与直插抓手下端合拢位置。采用本发明可以解决锌锅块状底渣无法有效清除的难题，在提高清渣效率和效果的同时，避免对锌锅耐火材料的损伤。

汽化泵系统 1127

 0

本实用新型公开了一种汽化泵系统，涉及冶金制氧技术领域，包括用于储存低温液体的贮槽、汽化泵以及汽化器，所述贮槽上设置有排液阀，所述排液阀通过管道与汽化泵的进液端连通，所述汽化泵的出液口通过管道与汽化器的进液端连通，所述汽化器的出气端与管网连通，所述排液阀与汽化泵之间的管道上设置有进液阀，所述汽化泵与汽化器之间的管道上设置有出液阀，所述进液阀与出液阀之间的管道上连通有用于向管道内添加气体的加气管路，所述加气管路上设置有加气阀；本实用新型不仅可排去汽化泵系统内的低温液体和气体，而且可有效防止外部的水汽进入汽化泵系统中，从而避免了因汽化泵内结冰的情况，延长了汽化泵的使用寿命。

清除探伤积水的刮水装置 650

 0

本实用新型公开了一种清除探伤积水的刮水装置，涉及冶金设备技术领域，包括输送带、框架、刮条和升降装置，所述框架架设在输送带的上方，所述升降装置设置在框架上，所述刮条与升降装置传动连接，所述升降装置可带动刮条靠近或远离输送带。本实用新型不仅有效地提高钢板的烘干效果，而且便于对刮除的水进行收集处理，避免大量积水影响工作环境。

综合利用工业固废的系统 1064

 0

本实用新型公开了一种综合利用工业固废的系统。该系统包括混合装置，设有有色冶金渣入口、赤泥入口、电石渣入口和混合料出口；成型装置，设有混合料入口和球团出口，混合料入口与混合装置的混合料出口相连；氧化焙烧装置，设有球团入口、氧化性气体入口和氧化球团出口，球团入口与成型装置的球团出口相连；还原焙烧装置，设有氧化球团入口、还原性气体入口和碎裂球团出口，氧化球团入口与氧化焙烧装置的氧化球团出口相连；冷却装置，设有碎裂球团入口和粉化料出口，碎裂球团入口与还原焙烧装置的碎裂球团出口相连；磁选装置，设有粉化料入口、磁性铁粉出口和非磁性物质出口，粉化料入口与冷却装置的粉化料出口相连。制得的磁性铁粉的铁品位高。

红土镍矿干球团的热解和还原反应系统 1077

 0

本实用新型涉及化工冶金领域，具体涉及一种利用红土镍矿热解和还原反应的系统和方法。针对现有转底炉处理红土镍矿技术中没有考虑在直接还原过程回收还原煤中的油气资源，本实用新型提出一种红土镍矿干球团的热解和还原反应系统及方法，来实现红土镍矿煤基直接还原过程中的煤的热解和红土镍矿的还原熔炼。该系统能够在红土镍矿直接还原过程实现了煤的热解，使宝贵的油气资源得以回收，从而，增加了转底炉煤基直接还原工艺的副产品，减低了工艺能耗和成本。同时，热解后的半焦继续在转底炉内参加红土镍矿的直接还原反应得到金属化球团。

超声波探伤机在线钢板表面刮水装置 780

 0

本实用新型涉及一种冶金领域的刮水装置,是超声波探伤机在线钢板表面刮水装置,包括框架、提升装置和刮板,框架垂直架在钢板运行方向横跨辊道上,提升装置通过可控制升降的丝杆与框架连接,刮板固定在提升装置上。本实用新型结构简单,操作简便,用于钢板在探伤机前后辊道运行时,以及钢板探伤完成下线时除去钢板表面的残留水,减少残留水对钢板的锈蚀,消除钢板吊运时钢板表面残留水的洒落,以达到提高钢板的表面质量的目的。

浇钢包流的保护浇注装置 706

 0

本实用新型涉及一种冶金领域的浇注保护装置，是一种浇钢包流的保护浇注装置，包括浇钢包保护套管与浇钢包下水口，在浇钢包保护套管上设有与浇钢包下水口配套的配套口，浇钢包保护套管与浇钢包下水口通过配套口配套接触，浇钢包保护套管与浇钢包下水口通过球面配套接触。将浇钢包保护套管与浇钢包下水口接触方式改为球面接触，即便保护套管有偏斜，保护套管与浇钢包下水口始终以面的方式接触，二者之间不会形成真空地带从而不会吸气，有利于保证钢水内在质量和流动性。

炉窑高温长寿命取样探头 1001

 0

本实用新型涉及一种炉窑高温长寿命取样探头,其特征是它包括有陶瓷取样管(1)、水冷骨架(2)和隔热层(3),它们采用同心轴方式连接安装,在位于最内的陶瓷取样管(1)的外面套装有水冷骨架(2),不锈钢水冷骨架(2)的外面设有隔热层(3)。本实用新型结构简单耐用,在高温1700℃以下高粉尘的工况下,耐高温、耐冲击,取样口和取样管外壁不结垢、不堵塞,可适应冶金、建材行业高温炉窑取样分析长期运行的需要,长期工作也不易被烧坏。
