本实用新型公开了一种装置,尤其是公开了一种用回收物料制取电炉冶炼用料的装置,属于冶金原料生产设备设计制造技术领域。提供一种物料制取效果好的用回收物料制取电炉冶炼用料的装置。所述的装置包括顺序连通的混砂机和压球机,所述的装置还包括控制系统和加湿组件,所述加湿组件、混砂机和压球机的控线均分别与所述的控制系统连接,位于混砂机中的回收物料通过加湿组件在控制系统的控制下喷入液体加湿,通过混砂机混均的物料通过压球机压制成球状物料。

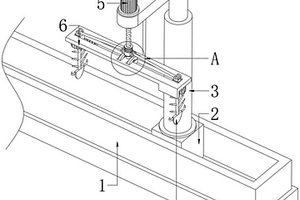

本实用新型公开了一种拆包机械手装置,涉及机械自动化领域,包括滑轨和滑座,所述滑座滑动于滑轨内,所述滑座表面固定安装有举升气缸,所述举升气缸上端固定安装有安装板,所述安装板外端上侧固定安装有驱动电机,本实用新型解决了在传统冶金、化工、医药、食品、建筑材料等行业中,粉体拆包靠人工或半机械来完成,劳动强度大,影响工人健康的问题,设置的倒钩对包装袋进行缠绕固定,使得包装袋不会轻易从装置上掉落,方便放料吗,设置的滑动在螺套周侧的滑套,通过装置架内传动结构使得凸轮转动,进而控制纠缠在包装带两端的割包结构反复张紧放松,能够使残留在包装带内的粉料完全进入料池内,进而避免粉料的浪费。

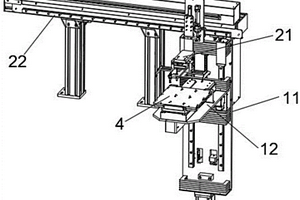

本实用新型属于粉末冶金成型技术领域,具体涉及一种用于烧结炉的取料装置。本实用新型包括取料机构和送料机构;取料机构用于取出集料推车中的产品,取料机构包括升降组件和取料板组件,升降组件能够带动取料板组件上下移动,取料板组件包括取料托板,且取料托板能够相对于升降组件在水平方向上移动;送料机构用于将取料托板上的产品送至烧结炉的上料口中,送料机构位于取料机构的上方,送料机构包括取料爪组件和送料导向组件,取料爪组件能够在送料导向组件中移动,且送料导向组件的一端位于升降组件上方。通过本实用新型可以避免操作员手动地上料,进而可以提高产品的烧结效率,以及可以避免因操作员的失误而导致石墨盘上产品的烧结质量不稳定的情况发生。
筐形架非标内径347.662的新型四列圆锥滚子轴承,具有两个单列外圈,一个双列外圈,两个双列内圈,两个内圈间设内隔圈,在外圈间共设两个外隔圈,在内、外圈间设多个滚子,并有筐形保持架。为解决现有轴承冲击载荷大,转速高、轴承寿命短、换辊消耗时间长等问题,采用公司独创的《滚动轴承极限设计方法》,提供了一种型号轴承的外形尺寸及结构要素取值,本设计实现了在满足设计强度及工艺加工要求条件下,设计的滚动体直径最大,长度最长,轴承的额定动载荷值最高,轴承的计算寿命最长。满足了用户对轴承长寿命及降低使用成本的要求。属特大型轴承。用于钢铁及有色冶金行业轧钢机上作支撑辊和工作辊专用轴承。

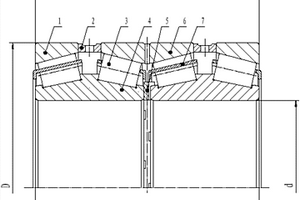

支柱架新型四列圆锥滚子轴承,具有两个单列外圈,一个双列第二外圈,两个双列内圈,两个内圈间设内隔圈,在外圈间共设两个外隔圈,在内、外圈间设多个滚子,并用支柱保持架支撑。为解决现有轴承冲击载荷大,转速高、轴承寿命短、换辊消耗时间长等问题,在轴承型号3806/863.6的内径尺寸863.6mm条件下,采用公司独创的《滚动轴承极限设计方法》,提供了该型号轴承的外形尺寸和结构要素取值。本新设计实现了在满足设计强度及工艺加工要求条件下,设计的滚子直径最大,长度最长,轴承的额定动载荷值最高,轴承的计算寿命最长。满足了用户对轴承长寿命及降低使用成本的要求。属特大型轴承。用于钢铁及有色冶金行业轧钢机上作支撑辊专用轴承。
本实用新型公开了一种用于低温氯化炉的返泥浆装置及其低温氯化炉,属于冶金生产设备制造技术领域。提供一种能将收集回来的淋洗、精制泥浆返回炉内,从而对氯化炉反应温度实现有效控制的用于低温氯化炉的返泥浆装置及其低温氯化炉。所述的返泥浆装置包括安装组件和喷射返料组件,所述的喷射返料组件通过所述的安装组件可拆卸的固装在所述的低温氯化炉上,所述喷射返料组件的钛渣泥浆喷出端伸入所述的低温氯化炉内。布置在所述低温氯化炉的炉顶上的安装组件和喷射返料组件均为多组,各组所述的安装组件一一对应的分别与各组所述的喷射返料组件构成所述的返泥浆装置,各组所述返泥浆装置在所述的炉顶上均布。
本实用新型公开了一种飞剪刀片及其安装固定结构,涉及冶金轧制技术领域。飞剪刀片解决在剪切钢筋时容易导致钢筋变形的问题,采用的技术方案是:飞剪刀片,刀片本体上设置螺栓孔,刀片刃角30°,剪刃厚度2.5~3.0mm,剪刃的锋利度增加;剪刃上设置弧形剪口,改变物料剪切时的受力形式,降低物料在剪切时剪切变形,提高物料的直线度。飞剪刀片安装固定结构,包括上刀座、下刀座,以及飞剪刀片,上刀座上的刀片的刃角朝向上刀座运动方向前侧,两个刀片的安装方向相反,通过改变剪刃在剪切物料时上下刀刃受力形式,减小物料头尾的变形;两个刀片的剪刃中心位于上刀座中心线前侧,消除因飞剪齿间隙过大剪刃对剪切物料的不利影响,保证成材率。
本实用新型涉及一种适用于钛卷酸洗的过渡板头,属于冶金制造技术领域。本实用新型包括钛板、金属板和芯轴,钛板和金属板前后连接,在钛板上和金属板上分别固设有连接板,钛板上的连接板和金属板上的连接板连接,钛板上的连接板的连接部位和金属板上的连接板的连接部位相互交叉,芯轴穿过钛板上的连接板的连接部位和金属板上的连接板的连接部位,将金属板和钛板连接在一起。本实用新型的芯轴穿过钛板上的连接板的连接部位和金属板上的连接板的连接部位,将金属板和钛板连接在一起,从而实现在钛卷酸洗的生产中双向运行,利用本实用新型可以减少更换板头的工序,以及提高工作效率和生产效益。
轧机用长寿命新型四列圆锥滚子轴承,具有两个单列外圈,一个双列外圈,两个双列内圈,两个内圈间设内隔圈,在外圈间共设两个外隔圈,在内、外圈间设多个滚子,并有保持架。为解决现有轴承冲击载荷大,转速高、轴承寿命短、换辊消耗时间长等问题,提供了五种新型号轴承的外形尺寸及结构要素取值,本设计实现了在满足设计强度及工艺加工要求条件下,设计的滚动体直径最大,长度最长,轴承的额定动载荷值最高,轴承的计算寿命最长,满足了客户对轴承长寿命及降低使用成本的要求,属大型轴承,用于钢铁及有色冶金行业轧钢机上作支撑辊和工作辊专用轴承。
本实用新型公开了一种积放滚筒结构,包括滚筒轴和滚筒体,所述滚筒轴穿插在滚筒体内;所述滚筒轴一端上设置有链轮和摩擦片,所述链轮与所述摩擦片连接;所述摩擦片与所述滚筒体连接;所述的摩擦片上设置有槽口,所述槽口内设置有防转销,所述防转销与所述滚筒体连接。本实用新型为了实现长寿命,摩擦片材料使用铜基粉末冶金。为了在链轮与摩擦片间打滑增加防转销,摩擦片上开槽,摩擦片上的槽和防转销使摩擦片与筒体成为一体。为了降低制造成本防转销使用弹簧销。双螺母调节机构当螺母锁定后可以稳定摩擦力。平均寿命由原来的1~2个月提高到12个月以上,并且稳定性更好。
本实用新型涉及冶金领域,尤其是公开了一种炼铁高炉,在所述炉缸部位沿高炉周向均布有一层径向风口,各径向风口的轴线与高炉径向的水平夹角为零,在所述径向风口(1)的上方或下方沿高炉周向均布有一层与高炉径向的水平夹角绝对值大于零的倾斜风口(2),各倾斜风口(2)水平夹角相等。通过鼓风参数的匹配,由径向风口活跃炉缸中心,由倾斜风口活跃炉缸中心和边缘之间的环带区域,能够避免形成风口间死区,从而避免TiO2的过量还原,能够适应钒钛磁铁矿特殊冶炼需求。适用于铁矿石的冶炼,尤其是钒钛磁铁矿的冶炼。
本实用新型公开了一种风水冷滚筒冷渣器,包括外筒(1)、内筒(2)以及内筒上固定有叶片(3),在内筒(2)上设置有翻渣装置。翻渣装置至少由一张冷却板(4)构成,在每张冷却板(4)上下两侧上固定有导渣叶片(5),每张冷却板固定或卡装在内筒(2)内壁上。翻渣装置至少由一张冷却板(4)构成,在每张冷却板(4)上下两侧上固定有导渣叶片(5)和水管(9)或风管,每张冷却板固定或卡装在内筒(2)内壁上。本实用新型大幅度提高冷却效果,降低出渣温度,大幅提高出渣量,解决漏渣的问题,它主要应用于能源、环保、石油、化工、冶金等工业领域锅炉出渣装置、高温颗粒物料冷却装置。
本实用新型公开了一种测量带钢镀锌层厚度的装置,属于冶金生产技术领域。提供一种结构简单、测量准确、运行成本低廉的测量带钢镀锌层厚度的装置。所述测量装置包括转辊、张力辊组和含有探测头的锌层测厚仪,还包括防抖辊,防抖辊安装在转辊和张力辊组之间,其轴向外表面与带钢的水平外表面交叉的相互错开。用于镀锌带钢镀层厚度的测量。
本实用新型公开了一种风道式送样装置,属于冶金行业中对熔炼铁水的各阶段溶液取样和送样的装置。包括送样盒,还包括一段两端封闭的送风管道,装样仓和取样仓,所述送风管道的一端设置有压缩气体的进气口,送风管道的另一端设置有压缩气体的出气口,装样仓位于送风管道内靠近压缩气体的进气口的一端,取样仓位于送风管道内靠近压缩气体出气口的一端,所述送样盒的最大外径与管道的内经相匹配,管道的装样仓与取样仓之间设有两段倒向段。本实用新型具有送样及时、准确,节约人工、结构简单的优点。
本实用新型公开了一种信号连接线,尤其是一种用于铁路信号传输的连接线。本实用新型提供了一种提高使用寿命的用于铁路信号传输的连接线,包括钢丝绳和两个连接塞钉,所述连接塞钉包括钢丝连接端和安装端,所述钢丝绳的两端分别连接在两个连接塞钉上,所述钢丝绳的端部连接在所述钢丝连接端上。由于采用连接塞钉和钢丝绳的结构,钢丝绳连接在连接塞钉上,这样可以增加钢丝绳的连接强度,同时钢丝绳经久耐用,耐腐蚀性强于普通的铁线,其长度也可以任意选取,价格相对经济,非常适合冶金企业现场使用。钢丝绳可以采用船用钢丝绳,更加的耐腐蚀。塞钉可以分为两类,分别适应不同的连接要求,从而形成引入线和跳线,满足不同的信号传输需求。
本实用新型公开了一种焦炉热态机焦侧炉头砌筑移动式吊篮结构,涉及冶金焦化工程施工技术领域;其目的在于设计制作一炉头砌体砌筑轻便型移动式吊篮,安装在炉头砌体部位,应用轻便型移动式吊篮实施炉头砌体砌筑施工,在吊篮移动到砌筑炉头部位后,通过吊篮吊绳将吊篮吊挂固定在炉顶的焦炉横拉条上,能够利用吊篮吊绳达到吊篮完全锁住;通过实施本技术方案,能够有效解决现有焦炉机焦侧炉头砌筑过程中具有较大安全隐患的技术问题,能够达到操作简单、施工便捷的使用效果,且吊篮能够快速安装、快速移动且快速拆除,保证施工安全,实现快速砌筑、安全施工及吊篮周转使用的目的,达到节约工期,降低施工成本,具有较大推广使用价值。
本实用新型提供一种炉前铁水自动测温取样用移动机器人,属于冶金设备技术领域,该炉前铁水自动测温取样用移动机器人包括底板,所述底板的上表面固定安装有第一马达,支撑板上的第二马达依靠主动齿轮带动从动齿轮转动,使转轴在固定轴承的支撑下,在轴筒架的内部转动,使探杆进行一定角度的旋转,从而使测温取样勺旋转到合适的位置,第一马达依靠皮带带动螺杆在支撑轴承的支撑下转动,使传动轴承在螺杆上移动,进而使转轴在轴筒架的支撑下,带动探杆根据工作时所需距离进行移动,而支撑板下的滚轮可以对轴筒架起到支撑作用,使传动轴承的移动更加轻便,进而使探杆上的测温取样勺在工作过程中的灵活性更好,提高工作效率。
本实用新型公开了一种凯膜盐水精制机,属于冶金生产设备附件设计制造技术领域。提供一种能显著的降低设备生产过程中的故障率,并且十分适合于氯碱生产作业的凯膜盐水精制机。所述的凯膜盐水精制机包括含有过滤系统、反冲系统和排渣系统的凯膜盐水过滤装置,在所述的过滤系统上设置有进液控制阀和排气控制阀,在所述的反冲系统上串接有反冲控制阀,在所述的排渣系统上串接有排渣控制阀,所述的凯膜盐水精制机还包括智能综合控制系统,所述凯膜盐水过滤装置的进液、排气、过滤、反冲以及排渣过程分别通过所述的智能综合控制系统,在所述进液控制阀、排气控制阀、反冲控制阀以及排渣控制阀的配合下自动完成。
一种用于废旧印刷电路板火法冶炼的顶吹浸没喷枪,属于冶金设备领域。由喷枪套管(1)、粉煤管(2)、雾化风管(3)、柴油管(4)4个直径依次缩小的同轴套管,以及柴油喷头(5)、旋流片(6)、顶丝(7)、法兰盘(8)、快速接头(9)等组成。通过该喷枪结构达到粉煤和柴油快速切换的目的,通过旋流片增加燃烧风与喷枪套管的接触面积提高喷枪冷却强度。本实用新型可以解决废旧印刷电路板原料成份波动对熔炼炉炉况的影响,并且可以有效地延长喷枪使用寿命。
本实用新型涉及矿石冶金性能测量装置领域,尤其是一种铁矿石低温粉化性能测量装置,包括转鼓及驱动机构,转鼓包括鼓体及其两端的端板,并由鼓体及其两端端板包围构成密闭内腔,其中传动侧端板与驱动机构相连、操作侧端板与鼓体可拆卸固定连接;转鼓的内腔中设有两块提料板,提料板安装在鼓体上且由传动侧端板延伸至操作侧端板;传动侧端板与驱动机构的输出轴之间通过连接筒连接,连接筒固定安装于传动侧端板,驱动机构的输出轴插入连接筒的内孔,且连接筒与输出轴之间通过螺栓紧固。本实用新型采用螺栓紧固转鼓和驱动机构的输出轴,使转鼓在测试前后能方便快捷地安装与拆卸,从而方便装料与取料。本装置主要用于测量铁矿石的低温粉化性能。
本实用新型公开了一种滤液循环装置,尤其是涉及一种带式过滤机的滤液循环装置,属于冶金生产设备制造技术领域。提供一种在生产过程中,滤液中未被回收的颗粒物料不会沉降的带式过滤机的滤液循环装置。所述滤液循环装置包括水球磨、与所述水球磨连接的带滤机和沉降池,所述带滤机的滤液输出端与沉降池连接,还包括搅拌装置和砂浆泵;所述搅拌装置安装在与所述的带滤机连接的沉降池中;所述砂浆泵的输入端位于沉降池的所述滤液中,输出端与水球磨连通。
本实用新型涉及冶金检测领域,公开了一种炉渣粘度测量装置及其盛样坩埚。该炉渣粘度测量装置,包括炉体、盛样坩埚和测温电偶,所述盛样坩埚位于炉体内,所述盛样坩埚(2)包括坩埚底和坩埚壁,所述坩埚底中心向内凹陷形成可以容纳测温电偶的凹形结构,所述测温电偶位于凹形结构中。使用该炉渣粘度测量装置测量炉渣粘度时,由于测温电偶处于盛样坩埚底部中心的凹形结构中,所以其温度测量值更接近盛样坩埚内炉渣的实际温度,可以使该炉渣粘度测量装置更准确的测出炉渣的粘度与温度的关系。

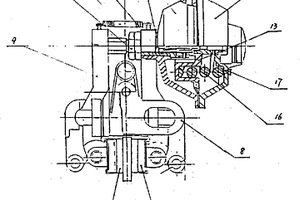

本实用新型提供了一种盘式制动器,适合于冶金、矿山、起重、运输等行业机械传动的减速或制动。它是由在夹臂上连接有活塞杆,活塞杆和活塞装于缸体内、缸体内与活塞相连的簧柱上安有一根主弹簧,与具有进气孔的缸体相连的缸体盖的一端有一棘轮式微调装置,夹臂一端有松开弹簧,另一端固定有夹臂、其上固定有摩擦块组成钳形夹紧机构,该机构通过夹板固定于底座上,摩擦块之间的摩擦盘安于联轴器上。它具有结构简单、重量轻、安全可靠、易于制造、用途广泛等特点,是国内同类用途产品的理想更新换代产品。
本实用新型涉及冶金设备技术领域,公开了一种余钢脱辊装置,它包括一对槽钢,一对槽钢上设有若干对A轴承座,每对A轴承座之间转动安装有送料辊,送料辊的动力输入端连接有A电机,相邻送料辊之间设置有横梁,横梁固设在槽钢上,且其两端分别位于槽钢的外侧,横梁的两端分别设置有主链轮和从链轮,主链轮的动力输入端连接有B电机,主链轮与从链轮上绕有链条,链条上固设有推杆。本实用新型的有益效果是:送料辊在A电机的驱动下输送坯料至轧钢机,而当送料辊上出现不合格配料时,启动B电机带动链条运动,当链条上的推杆与不合格的坯料接触时,在链条的驱动下将不合理坯料推出输送辊,避免了人工推料降低了工人的劳动强度。
外圈自带挡边新型四列圆柱滚子轴承,有两个双列外圈,两个双列内圈,在内、外圈间设多个滚子,滚子由实体保持架支撑。本实用新型用于轴承型号FCD6490240,是此轴承型号的一种非标新设计。为解决现有轴承冲击载荷大,转速高、轴承寿命短、换辊消耗时间长等问题,采用公司独创的《滚动轴承极限设计方法》,提供了一种新型轴承的外形尺寸及结构要素取值Dw、L、Z。本设计实现了在满足设计强度及工艺加工要求条件下,设计的滚子直径最大,长度最长,轴承额定动载荷值最高,轴承计算寿命最长。满足了客户对轴承长寿命及降低使用成本的要求。属特大型轴承。用于钢铁及有色冶金行业轧钢机上作支撑辊和工作辊专用轴承。
