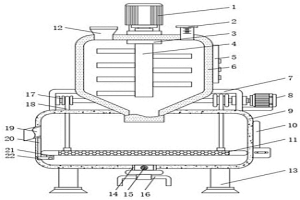

本实用新型涉及湿法冶金技术领域,且公开了一种有色金属湿法冶金序批式浸出装置,包括反应筒,所述反应筒的下表面边缘处固定连接有若干数量的支撑腿,所述支撑腿的外表面下方固定连接有放置盘,所述反应筒的上表面左侧中部固定连接有显示器,所述反应筒的顶部固定连接有流通管,所述流通管的顶部固定连接有出料漏斗,所述出料漏斗的顶部固定连接有加工筒,所述反应筒的上表面右侧设置有拆装机构。该有色金属湿法冶金序批式浸出装置,通过加工机构内设置的螺纹杆,螺纹杆在套管的内部进行螺纹转动运动,转动转把通过螺纹杆带动底部的磨盘进行转动运动,继而可以将加工筒内需要加工的原料进行打磨,从而可以达到缩短冶金过程中反应时间的作用。
本发明属于氰化置换金泥的冶金工艺领域,具体公开了一种氰化置换金泥的预焙烧及湿法冶金工艺。将氰化置换金泥按以下设定温度程序焙烧,整个焙烧过程不断搅动金泥防止金泥结块:初次设定温度300~400℃焙烧1~1.5h,二次设定温度400~600℃焙烧1~1.5h,三次设定温度650~750℃焙烧至金泥颜色变为灰白色,自然冷却,焙烧即完成。在经预焙烧的金泥中加水至淹没金泥,送去酸浸继续湿法冶金。本发明焙烧通过设定温度,在不同温度段除去金泥中的杂质,焙烧出的金泥杂质明显减少,冶炼时间减少,成本降低,95%能达到国标2#金,提纯费用减少,节能降耗。
本实用新型公开了一种镍矿湿法冶金用混合机,涉及镍矿湿法冶金用混料设备。包括电机(1)、混料箱(2)、转动轴(4)、混料杆(5)和混料头(6);所述混料箱(2)上面是用于加料的敞开口,混料箱(2)的底部有出料门(3);转动轴(4)水平设置于混料箱(2)内部,转动轴(4)左右端由混料箱(2)侧壁支撑,转动轴(4)左端伸出至混料箱(2)外面并与电机(1)转轴连接;在转动轴(4)上面固定混料杆(5),混料杆(5)与转动轴(4)垂直,混料杆(5)的端部固定有圆柱形混料头(6),混料头是圆弧形结构。本实用新型解决了现有的镍矿湿法冶金用混合机混合原料不均匀,工作效率低的问题。
本发明涉及一种湿法冶金用改性阳极及其制备方法。所述湿法冶金用改性阳极制备方法包括二步重熔熔炼、交叉轧制、真空退火、机械活化四个步骤。本发明采用二步重熔法解决元素烧损和降低冶炼成本;利用交叉轧制和真空退火的工艺方法,细化晶粒大小和组织结构,减少晶粒内部的位错缠结,提高了材料的强度,利于合金阳极的槽电压降低,电流效率升高;通过机械活化处理将钴粉利用纳米层高扩散性能嵌入阳极板中,使阳极材料表面达到改性及强化的目的,提升了阳极材料机械性能和电催化活性,明显减少了湿法冶金过程中阳极材料强度低、导电性差和使用寿命短的问题。
处理或除去在铜精矿熔炼和精炼时作为副产物而产生的杂质,如砷、锑或铋的方法,该方法包括将这些副产物与铜精矿一起在湿法冶金萃取铜的过程中进行加压氧化,或者通过让铜精矿经受湿法冶金提取过程对存在于铜精矿中的杂质进行处理。提出了类似的方法处理还含有氟化物的铜矿或铜精矿。
本发明涉及废水处理的方法,特别是湿法冶金工艺废水的处理方法,属于节能减排与环境保护领域。本方法采用太阳能或锅炉余热预加热湿法冶金的高浓度工艺废水,再送入多效蒸发器中,在真空度为0.01MPA~0.09MPA的条件下进行三效以上真空连续蒸发、闪蒸结晶,上一级蒸发后的部分蒸汽依次进入下一蒸发器作为热源来利用;各级蒸发器冷凝后的热冷凝水循环回收利用。本发明解决了湿法冶金高浓度工艺废水难以处理的问题,能耗低,蒸发结晶所得的复盐产品可再利用。
本发明提供一种实时预测湿法冶金置换过程置换率和金泥品位的方法,包括过程数据采集、辅助变量的选择以及数据预处理、置换率机理模型的建立、金泥品位数据模型的建立、模型的校正与更新等步骤,其特征在于:用化学反应动力学方程式和物料守恒原理建立置换率机理模型;用KPLS算法建立金泥品位数据模型;用校正算法对置换率预测模型进行修正并对金泥品位预测模型进行在线更新。本发明还提供了一种实施置换过程置换率和金泥品位在线预测的软件系统,它包括主程序、数据库和人机交互界面,该系统软件以湿法冶金合成过程控制系统的模型计算机作为硬件平台。将本发明应用于某金湿法冶金工厂置换过程,对置换率和金泥品位进行预测,其结果均在预定的误差范围之内,对置换过程的操作起到了有效的监测和指导作用。
本实用新型涉及一种湿法冶金用模拟电解系统,属于工业电化学过程模拟技术领域。该系统包括高位储液槽、电解槽、过滤器、钢架、低位储液槽、磁力泵和加热器,高位储液槽、电解槽和低位储液槽按照从高到低的顺序放置在钢架上,它们之间分别通过管道相互连通,电解槽和低位储液槽之间的管道上设置过滤器,高位储液槽和低位储液槽之间的管道上设置磁力泵,加热器设置在高位储液槽中。本实用新型模拟电解系统耐蚀性好、强度高、不易破碎,结构合理、使用方便,易于推广应用。本实用新型模拟电解系统可以在类似于湿法冶金的实际工业环境中,对实验室制备得到的阳极材料是否适用于工业化应用进行验证。
本发明涉及一种混合高盐体系镍湿法冶金废水的零排放处理系统及工艺,废水含重金属、高浓度混合盐及少量油类物质。首先调整废水pH至酸性,使废水中的碳酸盐完全转化为硫酸盐,通过重金属捕捉剂技术将废水中以镍为主的重金属沉淀,然后通过两级过滤除去废水中的沉淀和不易过滤的细小颗粒物,将过滤后的废水进入蒸馏制盐装置,最终得到硫酸钠,水中的油类物质随气相蒸发后冷凝,得冷凝液重新用于镍萃取工序。本方法不仅有效解决了含重金属、高浓度复合盐及少量油的复杂体系镍湿法冶金废水的处理难题,同时使废水中的盐资源化,实现了废水的零排放。
矿石湿法冶金自热升温搅拌浸出方法,是将-20mm粉矿给入磨矿筒体,加入清水磨矿,得到初始矿浆;将初始矿浆通过矿浆输送管槽给入矿浆搅拌浸出槽,加入浓硫酸搅拌得到膏体浸出矿浆;将膏体浸出矿浆给入稀释搅拌浸出槽,加入洗涤液和尾矿水,得到稀释浸出矿浆;将稀释浸出矿浆给入固液分离设备,将分离出的浸出料液送入金属提取工艺,得到金属或者金属化合物;分离出的料渣给入洗涤浓密机,将洗涤浓密机底流放入尾矿库,洗涤液和尾矿水给入稀释搅拌浸出槽;在磨矿筒体和矿浆搅拌浸出槽外包覆有保温层,在矿浆搅拌浸出槽加盖密封盖。本发明不需要外供能源加热矿浆,即能大幅度升高矿浆温度,不增加能耗成本即能大幅度提高矿物浸出率。
本发明公开了一种湿法冶金电沉积工序用多孔铝基复合阳极及制备方法。所述阳极基体为具有“三维通孔结构”的铝合金,在铝合金基体的“三维通孔结构”的孔壁上以及铝合金基体表面设有包覆层,所述包覆层由铅银合金内层与湿法冶金电积工序用成熟铅阳极用的铅合金外层组成;其制备方法包括:多孔铝基体的预处理、铅银合金底层在多孔铝基体上的着附以及后处理三大步骤。通过本发明方法所制备多孔铝基复合阳极,具有低析氧过电位、良好的导电性与抗蠕变性,采用该阳极所生产阴极产品品质高,阳极制造所采用原料的成本低;另外,阳极的制造工艺路线简单,可用来大规模工业化生产阳极。
本发明提供了含锡冶炼烟尘中锡铅锌的湿法冶金分离回收方法,如下:将锡烟尘首先加入硫酸溶液中,浸出锌,过滤得含锌液和滤渣;锌液浓缩生产七水硫酸锌,滤渣加入含氯离子的盐溶液中浸出铅,过滤得含铅液和锡泥;然后向含铅液中加入含有钙离子和氢氧根离子的溶液沉淀铅,过滤得铅泥和滤液;铅泥洗涤得铅精矿;对滤液进行氯离子浓度调整后作为铅浸出液循环利用;将锡泥洗涤烘干,得锡精矿;并将洗涤废液进行浓缩回收氯。本发明采用湿法冶金工艺,依次将锌和铅从锡烟尘中分离出去。得到的锡精矿中锡的含量可以提高1倍,锡几乎没有损失。提高了锡的品味以及锡单价,增加经济效益。无废水外排,无重金属污染,达到国家环境保护的要求。
本实用新型公开了一种采矿冶炼用湿法冶金产物分离装置,包括壳体、支架、转座和盖板,所述壳体的外壁固接有支架,所述壳体的右侧顶部固接有转座,所述转座的内部活动连接有盖板,所述盖板的内部安装有动力机构。该采矿冶炼用湿法冶金产物分离装置,通过电机、联轴器、转杆、轴承和卡板等的配合使用,网筒转动时产生离心力,加快产物中的固液分离,进而增加整体机构的实用性,通过底壳、圆筒、网板和螺丝等的配合使用,方便液体的后期处理,且网板与圆筒之间为可拆卸连接,方便对网板的更换,有利于推广使用,通过外壳、塞板、插杆、弹簧和拉杆等的配合使用,有利于对壳体内部进行清理,大大满足湿法冶金中对产物分离装置的使用需求。
本实用新型公开了一种基于湿法冶金沉淀炭块结块设备用过滤箱,包括过滤箱,所述过滤箱的内腔固定连接有转轴杆,所述转轴杆的表面转动连接有U形架,所述U形架底部的左侧设置有往复升降机构。本实用新型通过往复升降机构,使得U形架上下往复摆动,经过过滤机构过滤液体漏至U形架的底部,过滤机构的上下抖动,可高效率的将U形架内腔的炭块快速排出,即可达到高效率过滤的目的,解决了传统的过滤箱中的滤网只是倾斜设置的,液体经过滤网将炭块过滤,倾斜的设置只能让炭块自由的滚落,效率低下,给使用者带来不便的问题,该基于湿法冶金沉淀炭块结块设备用过滤箱,能够高效的对冶金的液体进行过滤,提高了湿法冶金的效率。
本发明公开了一种黄金工业湿法冶金无氰工艺及其专用设备,本工艺是在特制的电解设备中将碱金属氯盐在酸性条件下进行电解,释放出的活性氯将矿石中的金氧化生成氯化金,进而生成氯氢金酸,再以离子交换树脂吸附,经解吸、酸化、灼烧后提炼成成品金。本工艺的最大特点是对环境无污染,投资省、生产周期短,效率高,并能适应矿物组分较为复杂的含金矿石的湿法冶金,同时,对保护自然生态平衡,开发矿产资源具有十分积极的意义。
本实用新型提供了一种含硫湿法冶金渣中单质硫的回收装置。该装置包括浮选单元、熔硫单元、保温澄清单元以及过滤单元,浮选单元具有含硫湿法冶金渣浆料进口、富硫物料出口和脱硫渣出口,浮选单元用于对含硫湿法冶金渣浆料进行充气浮选以得到富硫物料和脱硫渣;熔硫单元具有富硫物料进口和熔硫物料出口,富硫物料进口与富硫物料出口相连,熔硫单元用于将富硫物料中的硫单质熔融以得到熔硫物料;保温澄清单元具有熔硫物料进口和澄清物料出口,熔硫物料进口与熔硫物料出口相连;过滤单元具有澄清物料进口和单质硫出口,澄清物料进口与澄清物料出口相连。本实用新型综合了浮选法与热过滤法优点,是一种低成本、操作简便、硫回收率高的单质硫回收工艺。
本发明公开了一种湿法冶金作业过程中电能质量控制装置及方法,大容量电解整流器连接在待补偿母线上,电能质量控制装置本体并联在补偿母线上,补偿母线通过进线柜与待补偿母线连接;信号检测装置、自动控制装置、微机保护装置和后台监控系统分别与电能质量控制装置本体连接。本发明针对湿法冶金系统大容量整流器所产生的特征谐波,采用电能质量控制装置,各滤波支路能够滤除对应的谐波,并且能够动态的、快速的、连续的对无功功率进行补偿,较现有方案有较高的性价比,具有良好的社会经济效益,适于在湿法冶金系统推广使用。
本发明提供一种湿法冶金置换过程的优化控制方法,包括过程数据采集、辅助变量的选择以及数据预处理、置换过程优化模型的建立、置换过程的优化等步骤,其特征在于:用化学反应动力学方程式和物料守恒原理建立置换率机理模型;用KPLS算法建立金泥品位数据模型;采用带修正项的自适应迭代优化算法对置换过程进行优化。本发明还提供了一种实施置换过程置优化的软件系统,它包括主程序、数据库和人机交互界面,该系统软件以湿法冶金合成过程控制系统的模型计算机作为硬件平台。将本发明应用于某金湿法冶金工厂置换过程,对锌粉添加量进行优化,结果表明该方法确保了金的回收率,降低了后续工序的处理成本,提高了经济效益。
本发明公开了一种用于湿法冶金的连续洗渣装置,其包括酸洗单元、浆化单元、补充酸洗单元、中转单元、第一溢流管、第二溢流管以及第三溢流管,所述酸洗单元和浆化单元通过第一溢流管连接,所述浆化单元和补充酸洗单元通过第二溢流管连接,所述补充酸洗单元和中转单元通过第三溢流管连接;本发明还公开了一种用于湿法冶金的连续洗渣方法;本发明通过酸洗单元、浆化单元、补充酸洗单元、中转单元、第一溢流管、第二溢流管以及第三溢流管之间的相互配合,实现了湿法冶金过程中的连续洗渣,且通过酸洗单元和补充酸洗单元时洗渣更加彻底。
本发明涉及一种湿法冶金中含油酸雾处理系统及方法,其中湿法冶金中含油酸雾处理系统包括:水洗塔的水洗液出口和油水分离罐的油水混合液入口相连通,油水分离罐的水相液体出口和第一泵入口相连通,第一泵出口和盐和酸分离膜装置的盐和酸混合液入口相连通,盐和酸分离膜装置的盐溶液出口和第二泵入口相连通,第二泵出口和膜浓缩装置的稀溶液入口相连通,膜浓缩装置的浓缩液出口和产品储罐相连通,油水分离罐的水相液体出口和第一泵入口之间的管道上设置有第一开关阀,盐和酸分离膜装置的盐溶液出口和第二泵入口之间的管道上设置有第二开关阀,通过本发明,有效提高了湿法冶金中含油酸雾的回收利用率,减少了钴资源的浪费。
本实用新型公开了一种高效的湿法冶金反应罐,包括底箱,所述底箱的顶部设置有反应罐本体,所述反应罐本体的顶部通过铰链活动连接有盖板,所述反应罐本体底部的两侧均固定连接有第一滑块,所述底箱顶部的两侧均开设有第一滑槽,所述第一滑块与第一滑槽滑动连接,所述底箱内壁背面的左侧固定连接有电机,所述电机的输出端固定连接有转盘。本实用新型通过设置电机、转盘、传动轴、传动框、传动杆、移动杆、滑套、光杆和传动柱的配合使用,解决了现有的湿法冶金反应罐工作效率慢的问题,该高效的湿法冶金反应罐,具备高效的优点,使用者在使用时节省了大量的时间,从而提高了湿法冶金反应罐的实用性。
本发明公开了一种含重金属、油及高浓度混合盐的镍湿法冶金废水零排放工艺,废水含重金属、高浓度混合盐(碳酸盐和硫酸盐)及少量油类物质(溶剂油和萃取剂)。首先用特种树脂吸附除油,然后初步调整废水pH,通过重金属捕捉剂将废水中以镍为主的重金属离子去除,除去沉淀后调整废水pH至酸性,使废水中的碳酸盐完全转化为硫酸盐,再通过精密过滤除去废水中不溶性的细小颗粒物,得到较纯的硫酸钠溶液,最后以高压反渗透对废水进行浓缩,膜产水回用于生产,得到浓盐水通过MVR或多效蒸发回收无水硫酸钠。本发明不仅有效解决了含重金属、高浓度复合盐及少量油的复杂体系镍湿法冶金废水的处理难题,同时实现了废水中盐的资源化和零排放。
本发明公开了一种湿法冶金电解模拟实验系统及方法,涉及工业电化学过程模拟技术领域。本发明的湿法冶金电解模拟实验系统,包括电解池、电极板和母排,电解池至少设置有两个,每一个电解池中呈阵列设置有七个电极板,还包括称重机构,两个称重机构呈对称设置在七个电极板的两侧,称重机构主要由称重器、牵引绳、竖直板和横板组成,竖直板的一侧面上端位置设置有凸形块,横板的两端顶面上呈对称设置有U形卡板,且电极板滑动插合在两个U形卡板中;凸形块和称重器的感应端之间通过牵引绳固定连接。本发明在实验过程中,可以对电极板的重量变化、电回路电流及电解池电压进行实时便捷的检测,且可以实现多方向数据采集,实用性高。
镍矿湿法冶金用固液分离机,涉及镍矿湿法冶金用设备,具体涉及镍矿湿法冶金用固液分离机。由水箱(1)、U形槽(5)、传动轴(6)、叶片(7)、减速机(8)、电机(9)构成;水箱(1)顶部有进水口(2),水箱(1)侧壁上有溢流口(3);水箱(1)的底面有斜形底(4),斜形底(4)最低端连通U形槽(5),U形槽(5)底部有排砂口(10);U形槽(5)内设置有传动轴(6),传动轴(6)上有叶片(7);传动轴(6)连接减速机(8)的输出端,电机(9)连接减速机(8)的输入端。本实用新型解决了目前在镍矿湿法冶金中,固液分离过程中存在的分离时间长,工作效率低的问题。
本实用新型涉及一种湿法冶金用碳粉融合设备,尤其涉及一种湿法冶金用碳粉充分融合设备。本实用新型要解决的技术问题是提供一种能够充分融合碳粉的湿法冶金用碳粉充分融合设备。为了解决上述技术问题,本实用新型提供了这样一种湿法冶金用碳粉充分融合设备,包括有混合箱、开关机构、第二轴承座、第一转杆、连接杆、转筒、第一搅拌杆、齿圈、电机、第二转杆、第二搅拌杆等;混合箱底壁开有通孔,混合箱顶部设有进料斗,混合箱底部连接有开关机构,混合箱内右壁下部通过连接有第二轴承座。本实用新型能够通过控制电机的转动带动第一搅拌杆和第二搅拌杆以互相相反的方向转动,这样能够充分使已经溶解金属后的混合物和碳粉混合。
一种湿法冶金除多晶硅中硼的方法,涉及一种成本低、工艺简单、能耗低的去除金属硅中杂质硼的方法。包括用于制造太阳能电池硅材料的初级提纯方法。其特征在于该方法采用湿法冶金技术,以工业硅作为原材料,经过粉碎研磨;筛选粒度范围的硅粉加入到稀酸溶液中浸泡,以去除大部分铁、铝、钙等金属杂质;将酸处理后的硅粉加入到不同铵盐的混合溶液中,进行加热并搅拌;过滤、洗涤、真空干燥后,得到硼含量低于3PPM的多晶硅。将此多晶硅进行简单定向凝固后可获得满足太阳能电池质量要求的多晶硅。
湿法冶金用抗形变钛阳极及其制备方法,包括钛铜复合导电棒棒与强化钛网组成的钛基体、热沉积在强化钛网上的打底层及热沉积或电镀在打底层上的活性层,露铜端切割成圆弧状在工作时可保证导电棒与导电铜排充分接触增强导电,强化钛网由中心钛网、支撑钛板及强化边条组成,中心钛网四周焊接支撑钛板构成基础钛网,在垂直于基础钛网周围左右及底部的支撑钛板处加焊强化边条后制得强化钛网;在对基础钛网进行热校形时,采用梯度双温加热,该校形技术可充分保证基础钛网平整度;本发明制备的湿法冶金用抗形变钛阳极,制备工艺简单,基材易于获取,制备成本低,制得的钛阳极平整度高,适用范围广,极大减少短路情况发生。
提取99.99%Te、99.99%Bi2O3和综合回收副产品的湿法冶金方法,属湿法冶金领域。针对现有技术浸出率低、回收率低,能耗高、成本高,废气、废水多的问题,提出了一个回收率高、能耗低、成本低、综合回收、基本无三废的新方法,将废水循环使用,实现了闭路回收。选用碲含量≥1.8%的原料;浸出体系采用至少含有H2SO4、Cl-、Br-、NH4+和NaClO3的溶液,浸出液用沉淀法分离杂质后,用亚硫酸盐或SO2气体还原,再用浓HCl洗涤得到碲沉淀,提纯后得到99.99%以上的碲。当原料中Bi≥2%时,在提取碲过程中产生的含铋的溶液用碱调pH为2.7-3.1,然后按现有方法进行沉淀分离和提纯Bi2O3。生产过程中的酸性废液返回替代Cl-、Br-、NH4+浸出使用。本方法可用于各种含有碲的原料提取高纯度的碲;当原料中Bi≥2%时,可提取99.99%Bi2O3。
本发明涉及一种湿法冶金用碳粉添加设备,尤其涉及一种湿法冶金用碳粉方便型添加设备。本发明要解决的技术问题是提供一种添加方便的湿法冶金用碳粉方便型添加设备。为了解决上述技术问题,本发明提供了这样一种湿法冶金用碳粉方便型添加设备,包括有机架等;机架顶部连接有出料机构,出料机构底部连接有出料管,出料管与机架连接,出料机构顶端连接有放置斗,放置斗顶部连接有开关机构。本发明首先通过设置有出料机构和开关机构的缘由,可通过转动第一把手,就能够通过转动第一把手,进而使碳粉的添加变得方便。
