本实用新型公开一种高炉冶金气体净化处理系统,包括依次连接的除油单元、一级加压单元、脱萘单元、二级加压单元、再生加热单元、再生冷却单元和油气分离单元;富氢冶金气体依次经上述处理单元处理后即可投入高炉喷吹系统进行连续喷吹使用;使用本实用新型净化处理系统,不仅可以加快铁矿石的还原速度,提高生产效率,还可降低高炉焦炭消耗,减少污染物和CO2排放,推动我国高炉炼铁技术进步,实现低碳冶金,具有良好的经济、社会和环境效益。
本实用新型涉及冶金固废资源回收利用技术领域,具体为一种快速分选磁性冶金钢渣的装置,包括有托盘和隔板,隔板上连接有支腿,支腿设有多个,隔板连接在托盘上方,托盘连接在多个支腿中间,冶金钢渣放置在托盘内,隔板顶面上连接有磁铁,磁铁滑动连接在隔板上,除磁铁以外,其余部件均使用非磁性材料,在移开磁铁时使磁性物质全部快速卸下、提高了分离效率,降低了数据统计的误差;支腿保证托盘和隔板的间距不会发生变化,提高了分离磁性物质的数据准确度;本实用新型能够满足大部分的钢渣回收金属的试验使用,轻巧简便、实际操作性强,能够达到磁性物质和非磁性物质的快速、高效分离,可在各类回收冶金钢渣的制样中进行广泛使用。
本实用新型提供一种冶金炉窑循环冷却水管道过滤器包括进水口、设置有开关的引流管和出水口,冶金炉窑循环冷却水管道过滤器内装有滤筒,冶金炉窑循环冷却水管道过滤器上设置有蒸汽进口和反洗水进口,滤筒的一端与进水口相连,另一端与排水口相连;生产过程中管道内杂物被滞停在过滤器滤筒内,定期进行清理,从而确保炉体及设备的安全稳定运行,降低生产成本。
本发明公开了一种冶金炉熔体排放装置,所述冶金炉的炉壳上固定有矩形外框,外框内腔的上部连接有大水套,下部连接有小水套;大水套和小水套的宽度相等且等于外框内腔的宽度,大水套的长度为小水套长度的2‑3倍,且大水套和小水套的长度之和等于外框内腔的长度,冶金炉的内壁构筑有耐火砖;本发明是在原有的水套下部增加了一块小水套,同时将固定水套的外框按大水套和小水套的尺寸进行加工制作。小水套放置在大水套下部时,炉体排放时用正常使用的放出口,将小水套拆下移到大水套的上部时,将大水套移到下部作为事故放出口或检修用的放出口使用。本发明具有结构简单、节省空间、使用方便、安全可靠等优点。
本发明涉及一种铁矿石链篦机‑回转窑浅度氢冶金生产铁精矿工艺几系统,是将粒度40mm以下铁矿石分为三个粒级,粗粒铁矿石经链篦机干燥、预热后从回转窑入料端加入,高挥发份褐煤均匀喷吹分布到整个回转窑的长度方向上,中粒铁矿石喷吹到回转窑浅度氢冶金焙烧区前段和中段,细粒铁矿石加入到浅度氢冶金焙烧区后段,通过浅度氢冶金过程得到铁精矿。在磁化焙烧回转窑的前面串联了链篦机,采取了前期氧化焙烧方法和后期还原焙烧方法,进一步提高了氢利用效率,缩短了焙烧时间,使得铁矿石的焙烧质量、铁精矿的产率和金属回收率都有较大幅度的提高。
本发明提供了一种铁精矿回转窑煤基氢冶金‑热造块‑电炉生产半钢工艺:将高挥发份煤种做还原剂及燃料,以回转窑为煤基氢冶金核心还原设备,在窑内实现煤的充分热解过程与铁精矿冶金还原过程在热态下的高度集成,将H2作为铁精矿还原过程的主力还原剂,实现铁精矿的氢冶金;同时在铁精矿还原过程中伴有“铁晶须”生成,物料在窑内焙烧翻滚过程中相互交叉、团聚形成含碳金属化块料;铁精矿还原后残留一部分残炭,窑体发生挂料时,所挂物料含有的残炭燃烧产生热应力可将所挂物料自动清理。高温还原物料经无氧冷却、干式磁选后,得到的金属化块料再加入电炉进行深度还原和渣铁分离,可得到半钢水。
本实用新型公开了一种冶金用粉末金属上料装置,属于冶金技术领域,其技术方案要点包括倒料箱,所述倒料箱的右侧固定连接有输送箱,所述输送箱的右侧连通有出料管,所述输送箱的顶部固定连接有第一电机,所述第一电机的输出端贯穿至输送箱的内腔并固定连接有螺旋杆,所述螺旋杆的表面与输送箱的内壁接触,所述倒料箱的顶部设置有筛选机构,所述倒料箱的内腔设置有研磨机构;所述筛选机构包括活动架、过滤网、移动杆和导向槽,解决了现有的上料装置结构较为单一,由于在冶金的过程中,对粉末金属颗粒的尺寸大小有一定的要求,上料装置无法对粉末金属中较大的颗粒进行筛选,从而影响加工质量的问题。
本实用新型公开了一种冶金炉窑石英石加料管道,属于冶金设备领域,解决了冶金炉窑加料管道的拐弯部容易破裂的问题。本实用新型包括竖直管道和倾斜管道,竖直管道下端和倾斜管道上端相连,竖直管道和倾斜管道的连接处形成拐弯部,在拐弯部外侧设有托斗,托斗与竖直管道和倾斜管道完全连通。本实用新型杜绝了石英石与拐弯部管道的接触,避免从竖直管道流下的石英石对拐弯部管道造成摩擦和撞击,从而延长了加料管道的使用寿命,节省了维修成本。

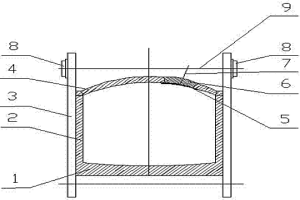

本发明公开了一种固定式冶金炉炉拱的不停炉修补方法,包括以下步骤:在烧损炉拱的立柱拉杆处搭建跳板,关闭炉头的燃烧器;根据烧损炉拱的烧损程度和位置,确定需要修补的炉拱面积和炉拱弧度;根据需要修补的炉拱面积和炉拱弧度,用钢板制作托拱钢板;将托拱钢板运至炉拱的上方,将托拱钢板沿烧损炉拱的下部内侧铺设;在搭建的跳板上进行砌筑作业;拆除跳板;开启炉头的燃烧器,炉拱修补完毕。该固定式冶金炉炉拱的不停炉修补方法,冶金炉在不停炉的情况下,可以对炉拱进行修补,修补时间短,方法简单,可延长冶金炉的使用寿命。
本实用新型公开了一种羰化冶金生产中的计量装置,该装置包括羰基液体物料的收料罐、中转计量罐和出液罐组成,三个罐子上均配置有压液进气管、排气管、压力表和液位计。收料罐接收来自合成系统来羰基液体,通过压液输送管道将羰基液体压入中转计量罐到一定液位后,将中转计量罐压入出液罐供后续系统如分解系统等对羰基液体进行处理。其中中转计量罐的压液前后液位差可以有效准确计量。对于羰基液体边产边耗的羰化冶金生产过程,本实用新型提供了一种准确和可靠的羰基液体计量装置和方法,为羰化冶金生产过程中准确计算上下游生产系统成本提供了必要条件。
本实用新型公开了一种冶金机械用除尘装置,包括固定架、旋转吸尘罩和对称同步电机,所述固定架两侧凹槽内设置有所述旋转吸尘罩,所述旋转吸尘罩内顶部设置有电机箱,所述电机箱内两侧设置有所述对称同步电机,所述对称同步电机动能输出端设置有锁止块,所述固定架内部设置有顶部吸尘罩,所述顶部吸尘罩顶端中部设置有主吸尘器。本装置通过设计一个由顶部吸尘罩、旋转吸尘罩、主吸尘器、电葫芦、导柱以及对称同步电机等结构组成的固定在冶金机械顶部且可自由调节覆盖面积的吸尘装置,可根据冶金机械工作时的状态灵活调节吸尘装置在设备周围的位置,使得吸尘更为有效,避免废气和灰尘进入大气。
本实用新型公开了一种羰化冶金渣的消毒装置,该消毒装置包括消毒仓和布袋收尘器,其中,消毒仓下端两侧位置设有空气进口和臭氧进口,消毒仓底部设有排渣口,同时,消毒仓上端设有羰化冶金渣进口、布袋收尘渣进口和排气口,布袋收尘渣进口与布袋收尘器底部的布袋收尘器排渣口连接,排气口与布袋收尘器进口连接。本实用新型的羰化冶金渣的消毒装置的结构合理,避免羰化渣在羰化合成釜内长时间停留,使羰化渣快速消毒,提高了羰化合成釜的生产效率,且安全可靠。
本实用新型公开了一种用于冶金企业电力计量数据集中上传的装置,涉及电表计量领域。本装置包括:分布在各变配电所高压柜内用于收集电力数据的电能表;与之相连的继电器、电能量远方采集终端,用于选择性采集电表的实时数据;综合业务交叉复用设备,用于将采集到的数据通过光传输设备传输,实现数据通讯;光传输设备,用于远程传输采集的电表数据;串口服务器,用于为前置服务平台提供以太网信号,完成串口服务器与前置服务平台的信息数据上传;前置服务平台及web发布平台,存储并发布所有电度表的实时数据。本实用新型可实现冶金企业电能量数据自动采集、传输与上传发布,以解决冶金企业手动抄表低效、错误率高的问题。
本实用新型公开了一种粉末冶金注射成型用氨气保护装置,涉及粉末冶金注射成型设备技术领域,本实用新型包括存储罐、加热器一,加热器一的出气口与粉末冶金注射成型机上的模具的型腔的进气口接通,还包括加热器二,加热器二的进气口与粉末冶金注射成型机上的模具的型腔的出气口接通,加热器二连接有尘埃过滤器,尘埃过滤器上连接有空气泵,空气泵上连接有增压缸,空气泵进气口与尘埃过滤器出气口通过管道接通,空气泵出气口与增压缸的入口通过管道接通,增压缸的出口与存储罐的入口通过管道接通;本实用新型能够有效地解决现有粉末冶金注射成型设备中无氨气保护装置,且无法重新回收利用氨气的技术问题。
本发明公开了一种铁矿石回转窑煤基氢冶金工艺及其装置,工艺包括物料造球、球团干燥及预热、物料入窑、物料氢冶金焙烧和物料熔分和冷却得到产物。本发明的铁矿石还原以H2为主且易获取,实现了煤充分热解与铁氧化物还原过程的热态交集;氢冶金的反应温度点低,同等燃烧空间温度下,传入料层更多热量,从而使球团的还原速度加快,工艺耗能量较低,在同样传热量的前提下,产能会大幅提升,还原速度快,产能高,有效实现本质节能、本质减排和本质安全。
本发明公开了一种纳滤‑冷冻脱硝工艺处理冶金废水的方法,包括以下步骤:将未处理的冶金废水通过管道送入反应池中,并且在反应池中添加HCl,除去冶金废水中的HCO3‑和CO32‑;将反应完全后的冶金废水依次经超滤系统、纳滤系统处理后,将所得的纳滤浓缩液通过管道送入冷冻脱硝系统进行冷冻脱硝处理;将经冷冻脱硝处理过的浓缩液,进入到离心分离工段,分离出生成的芒硝晶体,离心分离产生的少量溶液回流到超滤系统回用;将所得的纳滤透过液通过管道送入化盐池,加入一定量的氯化钠后,制取烧碱。本发明工艺简单,能耗低,能够经济有效的处理化工厂产生的冶金废水,实现废水的回收重利用。
本实用新型属于钢铁冶金技术领域,具体涉及一种具有冷却功能的钢铁冶金输送辊道,解决冶金后钢板温度高,摩擦撞击降低辊道的使用寿命的问题,该种具有冷却功能的钢铁冶金输送辊道,包括蓄水池,蓄水池的两侧固定有支撑腿,支撑腿的上方分别固定有第一挡板,第二挡板,蓄水池的上部设有散热池,散热池上部,第一挡板和第二挡板之间转动连接有转轴,转轴的外围套设辊筒,辊筒的两端分别均布有至少三根导热杆,蓄水池的出口管道连接其一侧的水泵,水泵管道连接散热池的入口,散热池的底部出口设有水阀,导热杆均与散热池底部留有间隙,本技术的转轴带动辊筒转动时,保证辊筒两侧总是有导热杆伸入散热池内,对辊筒进行有效散热。
本实用新型提供的一种冶金桥式起重机升降连锁式双回路受电装置,包括H型滑线受电器(1)、受电器支撑架(2)、电气控制机构;所述受电器支撑架(2)安装于冶金桥式起重机的电源H型滑线下方,所述H型滑线受电器(1)安装在所述受电器支撑架(2)的顶端,所述H型滑线受电器(1)的两端分别连接电源和动力电缆,所述H型滑线受电器(1)连接的电源与电气控制机构连接。本实用新型经济实用、操作快捷、安全可靠、提高冶金桥式起重机工作效率。
一种粉末冶金注射成型工艺,属于粉末冶金技术领域,其包括如下步骤,1)、金属粉末和粘结剂按比例进行配料混匀;2)、喂料:把金属粉末和粘结剂混匀物放入事先设计并制造的模具型腔内,在氨气保护下,加热到120-140℃后温压成型,在成型过程中,振动该模具型腔;3)、脱脂:脱模后,加热成型产品至250-300℃;4)、烧结,在真空状态下进行烧结,烧结温度为850-1000℃,保温时间1-2.5小时。本发明要解决的技术问题是克服现有技术的搅拌不均匀、产品稳定性差的缺陷,提供了一种脉动周期性振动混合方法,解决了注射成型过程中原料的流动性和混合型差的弱点,其产品密度高、分布均匀。
本实用新型公开了一种减震效果好的冶金粉末加工成型设备,包括固定承台,所述固定承台上端外表面的四个拐角处分别固定连接有一个伸缩支撑杆,所述伸缩支撑杆的一端固定连接在安装板底端外表面的四个拐角处,所述伸缩支撑杆的外部套接有支撑弹簧,所述固定承台的上端外表面上固定安装有五个固定支撑块,所述固定支撑块的顶端固定安装有橡胶块,所述固定承台的上端外表面上固定安装有八个缓冲器,所述缓冲器的长度尺寸大于固定支撑块与橡胶块的高度之和。该冶金粉末加工成型设备,可以进行多级减震操作,避免震动的传递,避免发出较大的噪音,同时也能避免其余结构出现松动脱落。
本实用新型属于冶金领域,具体涉及一种冶金用高温冷却装置,包括冶金设备,所述冶金设备外侧壁连接有冷却仓,所述冷却仓外侧壁一侧连接有出水管,所述冷却仓内部设有除垢机构,所述出水管外侧壁一侧设有除杂机构,所述除垢机构包括齿轮架、铲刀架、支撑筒、滚轮架和外齿环;通过齿轮架、铲刀架和外齿环的设置,防止水垢凝结在冶金设备表面影响热量传递效果,影响冶金设备的正常工作,通过滤网板、警示灯和流量计的设置,使出水管上连接的过滤箱内部的滤网板可对水流中的杂质进行过滤,使水垢堆积在过滤箱的内部,不会在管道内沉降堆积,造成管道的水流流通面积减小,影响水流的流通速度,使水冷散热效果的降低。
本实用新型公开了一种高效还原的煤基氢冶金竖炉,所述煤基氢冶金竖炉包括外部燃烧室和多个焙烧罐,焙烧罐竖直建造于外部燃烧室内,多个焙烧罐间隔分布;所述焙烧罐的中心设有竖直的中心燃烧室,中心燃烧室的顶部和底部均为开口,中心燃烧室底部连接有助燃空气管。外部燃烧室四周的中下部布设有多个烧嘴;低热值冶金煤气和高温助燃空气在烧嘴内混合后进入外部燃烧室燃烧,燃烧火焰从竖炉内部相邻焙烧罐之间或焙烧罐与端墙之间喷入。本实用新型通过在煤基氢冶金竖炉的焙烧罐内设置中心燃烧室,使矿煤混合物料在加热升温及还原过程中产出的冶金煤气在自上而下流动过程中穿越高温料层,实现铁氧化物全过程的氢冶金。
含铁冶金废渣制取微晶微晶玻璃或铸石的配料及其方法,涉及含铁冶金废渣回收熔炼的方法,其目的是回收熔炼工业含铁废渣,将其中的铁还原熔炼成铸铁或钢,同时将熔渣熔制成为微晶玻璃或铸石,提高资源利用率,降低环境污染。用含铁的冶金废渣作为主料,含铁冶金废渣的重量百分比为45~65%,附加配料小于或等于44~55%,附加配料由配合料、还原剂、晶核剂、脱气剂组成,其中配合料由10~25%的石英砂、5~15%的石灰石、5~15%的铝矾土组成,或5~15%的煤矸石、5~20%的煤渣组成。
本发明涉及一种微波等离子体提纯冶金级多晶硅的方法,该方法包括以下步骤:(1)将冶金级硅粉进行超声清洗后,室温下晾干,得到预处理硅粉;(2)将所述预处理硅粉放入微波等离子体提纯装置内的石英管中;(3)将所述石英管抽真空后,通过Ar气进气装置向所述石英管通入Ar气;(4)20分钟后,打开电源开关,开启微波发射源,进行Ar微波等离子体刻蚀实验,得到提纯后的冶金级多晶硅粉体;(5)刻蚀结束后,关闭所述电源开关及所述Ar气进气装置,待所述提纯后的冶金级多晶硅粉体自然冷却后取出,放入清洁无污染的环境中保存即可。本发明不但便于实现大规模的生产应用,而且有效降低了能耗及生产成本,同时也降低了提纯的难度。
本实用新型公开了一种冶金模具表面废渣吸除装置,包括箱体、气缸和电动滑轨,所述箱体的底部设置有模具台,且箱体的内部左侧安装有左支架,所述左支架的上方设置有一号废渣箱,且一号废渣箱的右侧连接有一号轴承,所述一号轴承的右侧安装有一号橡胶板,所述气缸安装于箱体的内部右侧,且气缸的内部设置有活塞,所述活塞的左端通过连接杆连接有电机,且电机的左侧安装有二号轴承,所述二号轴承的左侧设置有二号橡胶板,所述电动滑轨安装于箱体的顶部,且电动滑轨的下方设置有电动伸缩杆,所述电动伸缩杆的内部贯穿设置有吸管。该冶金模具表面废渣吸除装置可以把模具进行旋转,方便对模具的各个表面都进行清理,也可以对表面的废渣进行分类除去。
本实用新型提供了一种冶金起重机主起升定滑轮组,以解决现有的冶金起重机主起升定滑轮系统存在的安全性差的问题。包括底座,所述底座上端设置有一对卷筒压板,卷筒压板上安装有转轴,转轴上设有主起升卷筒,主起升卷筒两侧设有钢丝绳压板,主起升卷筒连接有定滑轮组,定滑轮组通过钢丝绳与板钩动滑轮组缠绕连接,还包括平衡装置,所述平衡装置安装在缠绕在钩动滑轮组上的钢丝绳上。将现有的冶金起重机主起升定滑轮组进行改造,对原起重机定滑轮组更换为带有平衡装置的定滑轮组,并将原设计的单根钢丝绳缠绕方式改造为双绳缠绕方式。同时,将主钩卷筒钢丝绳尾端固定压板数量由2个增加到4个,以提高其安全系数。

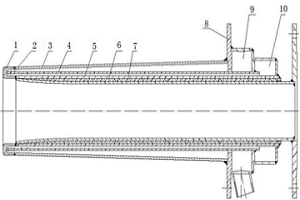

本实用新型涉及火法冶金炉领域,提供一种风嘴风口压力小、风量高的火法冶金炉进风器;它包括风口风嘴、螺旋线、风口外筒、钢管、风口内筒、隔热层、风管、法兰、进水箱和出水箱,风管位于该铅锌密闭鼓风炉风嘴的中心位置,隔热层设置在风管的外围,风口内筒设在隔热层的外部,风口外筒设在钢管的外部;螺旋线设在钢管上,风口风嘴设置在螺旋线的外侧;风口风嘴的直径为136-146mm,风口外筒的直径为226mm-256mm,风口内筒的直径为168mm-180mm。本实用新型进一步为提高风量创造了有力条件,在同等送风风量下鼓风压力降低15000Pa左右;大幅降低鼓风炉区域的噪声污染,改善职工作业环境。

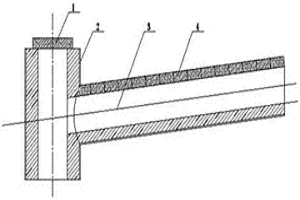

本实用新型公开了一种可实现冶金过程中金属气体导入或导出的三通导流装置,属于冶金设备领域。其包括竖溜槽,该竖溜槽底部与金属蒸发装置连通,顶部设有盖板Ⅰ,竖溜槽一侧与平流槽一端连通,平流槽另一端连通金属蒸汽冷凝装置;平流槽上部设有盖板Ⅱ。本实用新型采用平流槽与竖溜槽相贯通的分段导流方式,导流装置长度尺寸小,应力分散,抗热冲击性能,长期使用不易发生断裂或变形,使用寿命长;其结构简单,平流槽和竖溜槽相贯连接,拆卸方便,且两溜槽顶部均设有盖板,清理导流装置中的金属氧化渣时只需打开盖板即可,操作方便,省时省力。
