熔渣法钢液脱氧用的空腔脱氧电极 871

 0

本实用新型涉及一种熔渣法钢液脱氧用的空腔脱氧电极,属冶金精炼工艺技术领域。本实用新型的空腔脱氧电极的结构包括有多孔透气导电材料电极部件、电极空腔、密封件、导气管、熔渣和密封涂层。电极空腔与密封件够成一个密封腔;密封件的中心位置开有圆孔,并插有一导气管,导气管与外接气氛真空室相连通。使用时将本电极作为阳极插入或埋入特定熔渣中,与放置在金属液或钢液中的底部阴电极构成一对电极,在外接直流电源造成外加电场作用下,进行电化学电极反应,使金属液或钢液中的氧通过电极空腔真空状态而被脱排出。

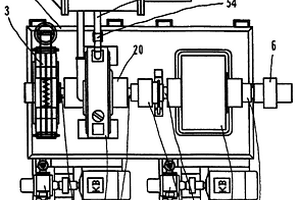

上下运带式输送机液力软起动软制动设备 1124

 0

一种上下运带式输送机液力软起动软制动设备,主要解决扩大适用范围等技术问题,其采用技术方案是,设备液力偶合器的输入轴连接有驱动电机,液力偶合器的输出轴连接有液力制动器的入端,液力制动器轴的出端连接有传动减速器,液力制动器的进油口连接有停电供油器,适用于采煤、冶金、矿山、水泥等行业的倾斜长距离带式输送机。

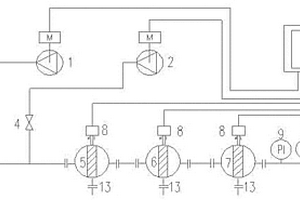

高低压自由组合的气压试验装置 788

 0

本实用新型具体是一种高低压自由组合的气压试验装置；其特征是：包括高压空压机、低压空压机、过滤器、压差开关、直读压力表、压力传感器、法兰、控制箱；高压空压机、低压空压机以并联的方式接入到过滤器中，过滤器还依次串联有直读压力表、压力传感器并且在末端设置法兰；整个试验装置通过法兰而与被测管路连接。本装置采用上述设计，解决了在新建洁净室厂房无气源时气体管道试压的难点，极大的提高了气压工作的效率，降低了施工成本，特别是装置中的过滤器设计，保证了冶金行业中氧气管道的安全试压工作，结合装置中的压差报警和过载保护，保证各类气体试压工作安全、可靠。

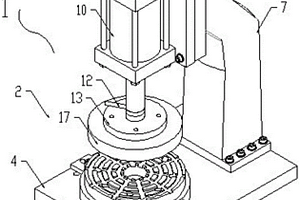

大轮淬火压机 948

 0

本实用新型公开了一种大轮淬火压机，涉及冶金热处理技术领域，包括装置本体，所述装置本体包括定位结构和驱动机构，所述定位结构包括底板，所述底板上设有底座，本实用新型结构简单，制造成本低，实用性强，操作便捷，通过设置定位结构和驱动机构，可以实现齿轮的压紧，有利于提高齿轮表面强度和硬度，而材料的内部还是原始的低碳，就保证了材料整体的韧性，解决了齿轮在热加工时的变形、废品率高的问题。

激光切割毛边机夹具 835

 0

本实用新型涉及激光切割毛边机技术领域，具体涉及一种激光切割毛边机夹具，它包括工装板、支撑柱、气缸、气缸固定板、压条、滑块、齿条、齿轮；支撑柱位于工装板上方；工装板上设有压条；工装板侧面设有滑块；滑块里端设有齿条；滑块外端设有气缸固定板；气缸固定在气缸固定板上；齿条通过滑块连接到齿轮；本实用新型一种激光切割毛边机夹具，适用于大部分金属注射成形产品，也适用于其它如粉末冶金、塑胶、五金行业制品的激光切割机上的固定，不仅可大幅减少人工，还可保证产品外观切面一致、尺寸可控和外观美观，从而大幅提高生产效率，减少报废率。

底吹风口结构及底吹风口装置 1037

 0

本实用新型公开了一种底吹风口结构，其包括一管道段，所述管道段内设有至少一通气管，所述通气管周围设有耐火材料，此外该底吹风口结构还包括一封堵段，其与所述管道段衔接，所述封堵段位于底吹风口结构的出气端。相应地，本实用新型还公开了一种具有上述底吹风口结构的底吹风口装置。本实用新型公开的技术方案应用到炼钢转炉实际生产中能提高转炉炉役后期底吹冶金效果和转炉全程有效复吹。

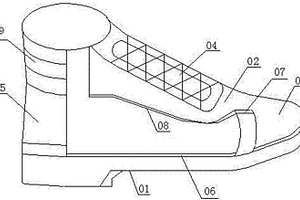

耐高温安全鞋 1120

 0

一种耐高温安全鞋，包括鞋底、鞋面、鞋头、鞋舌、鞋身、鞋垫、衬垫和内衬，所述鞋身的后部设有脚踝保护片，所述鞋垫采用耐高温材料制成。本实用新型耐高温安全鞋结构简单，能适应不同的工作环境，保护足部的安全，且不易被腐蚀，易于在冶金、矿山、林业、港口、装卸、采石、机械、建筑、石油、化工等行业普及应用。

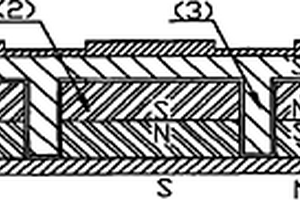

刚性磁性衬板 1070

 0

本实用新型涉及一种刚性磁性衬板，它包括板体、磁性体、衬板基层和耐磨层。其几何形状为：长方形、正方形、三角形、圆形、椭圆形、扇形、圆弧形、L形、梯形、工字型等等。板体材料为金属。衬板基层材料为导磁金属。耐磨层材料为导磁的耐磨合金，其上表面为条形、波浪形、马赛克式类平面或者均匀分布有1/2R或者小于1/2R的球体或类球体。其特征是在板体上安装一层或多层磁性体，磁极组合形式为并列排放、上下排放、交叉排放。衬板工作面利用磁性不断吸附碎物料形成保护壳，避免物料的直接冲击和刮擦，寿命大为提高。本实用新型适用于冶金、矿山、建材、电力等领域的运输机械系统。

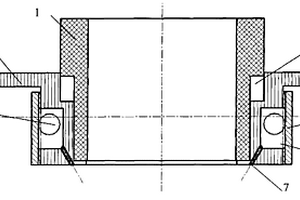

镁合金连铸结晶器 1024

 0

一种镁合金连续铸造结晶器，属于冶金领域。包括石墨环、金属内套、金 属外套、进水管，通过石墨环和金属内套之间的紧密配合形成一个绝热腔体， 金属内套和金属外套之间包围形成一个冷却水腔体，在金属内套冷却水腔体下 侧均匀分布二次冷却水出口。本实用新型主要用于镁合金连铸，也适用于其它 导热系数大于200W/m2.K，结晶潜热小于300kJ/kg的合金连铸，都可以有效 的减少连铸坯中合金元素的宏观偏析，从而有效的提高连铸坯的力学性能。

深水直吸式挖泥泵 651

 0

一种深水直吸式挖泥泵,包括一个泵架、一只水箱、两只大油缸、两只吸泥缸、一只泵头箱、一只吸泥管、一只排泥管、一只换向管和一套换向管控制机构。本实用新型深水直吸式挖泥泵具有冲击磨损小、输送压力大、输送浓度大、排送距离大、排高高度高等优点。可以替代渣浆泵,用于挖泥船上进行河道及湖海清淤,吹填及陆上接力输送。也可以用在冶金、矿山、钢铁、造纸等行业,用来输送各种大流量、高浓度的灰渣、矿浆、纸浆、粉煤灰和煤泥等物料。

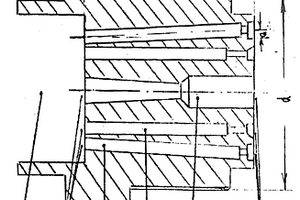

火焰切割枪割嘴 716

 0

一种用于冶金工厂的火焰切割枪割嘴,它由预热氧、燃气和切割氧三个通道组成,其特征在于预热氧通道呈倒锥形,并与割嘴内部的燃气通道互不相通,同时在割嘴出口处有一个圆形赋氧腔。本实用新型结构简单,操作安全、方便,避免了火焰切割热态连铸金属坯时,渣子飞溅堵塞割嘴出口的燃气(或预热氧)通道,预热氧回入燃气管道的回火现象;同时克服了被切割金属坯割缝过宽的现象,降低了金属坯的消耗。

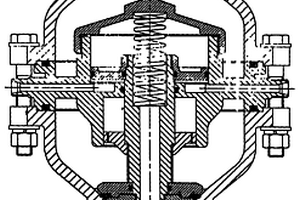

主蒸汽疏水调节阀 696

 0

本实用新型主蒸汽疏水调节阀涉及一种调节阀结构,是用在热力设备自动化控制系统中的重要部件之一,广泛应用于电站、石油化工、冶金等工业系统中设备停时蒸汽管道疏水的排放调节。本实用新型涉及一种主蒸汽疏水调节阀。一种主蒸汽疏水调节阀,包括设有液流进出口的阀体、安装于阀体上部的阀盖,以及由阀芯、阀杆和阀座构成阀体内的流量调节机构,其特征在于:所述的阀体内的流量调节机构依序由设在阀体下部的阀座,阀座内可上下移动的阀芯,阀芯与下阀杆连接,阀座与阀体之间设有阀座垫圈,阀座上方设有带节流孔的均流罩,均流罩上端与阀盖抵顶,阀盖上方接设一带动阀杆移动的支架机构。具有多级降压、防汽蚀,延长使用寿命效果。

连杆压板式防煤气泄漏装置 1077

 0

本实用新型涉及钢铁冶金行业架空敷设的动力煤气管道的附属设备,尤其涉及煤气排水器的安全装置。一种连杆压板式防煤气泄漏装置,包括筒体,筒体装在煤气排水器排水口处,其特征是筒体内中部装有异形挡圈,挡圈下部装有挡架,挡架与筒体有一夹角,挡架近筒体端开有销轴孔,绞杆一端也开有销轴孔,绞杆经销轴连接在挡架上并可绕销轴转动,压板复合件上部装有万向节部件,万向节部件与连杆相连接,压板复合件下部与绞杆固接,连杆上部穿过筒体顶盖并伸出筒体外,异形挡圈与压板复合件相配合。本实用新型采用防锈耐用的材料制成,使用上安全可靠,结构简单,运行维护简单、方便、耐用,制造成本降低。

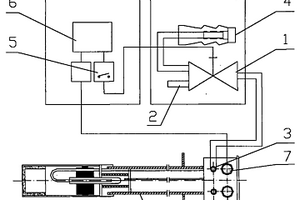

氧化锆氧量分析仪的本底电势自动修正装置 905

 0

本实用新型公开了一种氧化锆氧量分析仪的本底电势自动修正装置,它包括电磁阀(1),电磁阀(1)的一端接空气入口(2),另一端连接至氧化锆氧量检测器(8)的接线盒的标准空气进入口(3),在标准空气进入口(3)上装有闷头(4);电磁阀(1)通过导线连接继电器(5),继电器(5)连接至氧量变送器(9)的单片机(6)。本实用新型可针对氧化锆氧量分析仪因氧化锆电池老化而引起的本底电势的变化进行自动测定和修正,具有操作简单、方便、工人的劳动强度小且效率高、修正精度好等特点,可广泛应用于电力、冶金、石油、化工、建材、轻工等行业分析各种工业锅炉中烟气的含氧量。

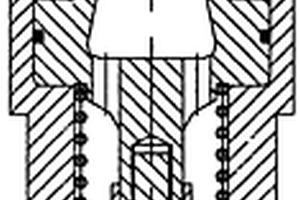

高压雨淋报警阀 939

 0

一种通过自动、手动进行控制的高压雨淋报警阀，呈圆柱状外形，设计为加压驱动活塞式结构，进出水采用Rcl″接口，供水流量达300L/min；密封圈套在衬套中由压板紧固于阀芯进水侧，进水接头与出水接头分别通过密封垫片与阀体的进出水口连接，滤块镶于阀体中，斜孔螺塞紧固于阀芯出口段孔内，弹簧套在阀体与阀芯间，O型密封圈套在阀芯外圆及出水接头内孔中；阀芯在进水推力与弹簧的共同作用下处密封状态；开启时，向阀芯与阀体间的驱动腔进水增压，推动阀芯向进水侧移动离开密封锥面、开启供水，属消防灭火领域；解决了常规雨淋报警阀额定工作压力低，在水压波动时误出水的隐患，减少了开启/关闭时水锤的冲击损害；高压雨淋报警阀由阀体、阀芯、进水接头、出水接头、密封圈、密封垫片、压板、衬套、O型密封圈、弹簧、滤块、斜孔螺塞组成；本实用新型在电力、化工、冶金、仓储、图书档案具有广泛的应用前景。

加压驱动雨淋控水阀 888

 0

一种通过电动、就地手动、气动/液动进行控制的加压驱动雨淋控水阀,属于消防、给排水领域。解决了常规雨淋报警阀在断水与水压波动剧烈时误开启,对输出压力无法设定,不能进行自动开启/关闭控制,不能消除水锤冲击,在电气控制回路故障时不能进行远距离控制等问题。本加压驱动雨淋控水阀内设置了多个作用腔:控制腔、驱动腔、阻尼腔,为加压开启。在水源压力波动剧烈或断水时,始终处于关闭状态,不误喷。在驱动腔设置调压阀,控水阀的输出压力能预先设定。内置阻尼腔在关闭/开启的瞬时起到阻尼作用,消除了水锤损害。配置了非电远程接口,在电气控制故障的情况下,也能实现远距离操作本控水阀开启/关闭的功能。在电力、化工、冶金、地铁、隧道等具有广泛的应用前景。

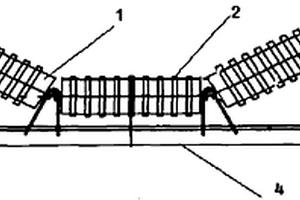

用于胶带机的缓冲托辊 749

 0

本实用新型公开一种用于胶带机的缓冲托辊,所述缓冲托辊为三节托辊形成的槽型托辊组,所述三节托辊均设置在支架上,所述托辊与所述支架之间的连接为活动件连接;该三节托辊上均设有螺旋橡胶圈,在两侧支架的内侧设有加强板。本实用新型结构简单,可以提高缓冲托辊的使用寿命和抗冲击的能力,方便更换,降低陈本,并且可以具有更好的耐磨、耐腐蚀等特点,可以广泛应用于现有的煤矿、冶金、化工等领域。

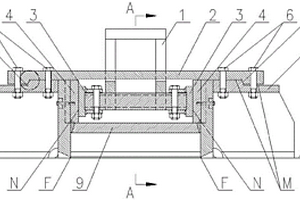

拉板型转炉预应力挡座 981

 0

本实用新型属于冶金机械设备技术领域，特别是涉及一种拉板型转炉预应力挡座，包括与炉体固定连接的炉体挡座、预紧拉板、托圈和固定在托圈上的托圈挡座，炉体挡座夹持在两个托圈挡座之间，预紧拉板位于托圈挡座的上方，预紧拉板与托圈挡座之间具有间隙，预紧拉板的两端压住两个托圈挡座形成接触斜面，预紧拉板沿着接触斜面移动并通过锁紧件固定，预紧拉板沿着接触斜面移动调整间隙时，两个托圈挡座之间产生预应力。本实用新型的有益效果是：通过预紧拉板对托圈挡座形成预压应力，通过锁紧件固定，操作方便，减小了维护难度、缩短了维护时间，同时有利于限制托圈挡座在使用过程中间隙加大、减小冲击，有利于延长转炉设备的使用寿命。

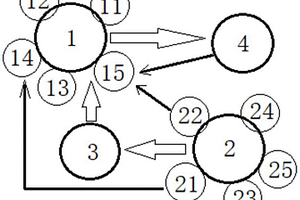

光源漂移自动校正原子荧光光谱仪 1115

 0

光源漂移自动校正原子荧光光谱仪,主控制模块(2)连接到电流供应模块(3)，电流供应模块(3)连接到激发光源(1)，激发光源(1)连接到检测器(4)；激发光源(1)中安装有漂移校正模块(15)，主控制模块(2)中安装控制执行模块(22)，检测器(4)和控制执行模块(22)连接到漂移校正模块(15)。实现对激发光源漂移的自动校正，检测试验数据稳定，试验结果偏差小，测量结果接近真实值。适宜在地质、冶金、石油、生物医学、地球化学、材料和环境科学等各个领域内广泛的应用。仪器结构简单，操作方便，灵敏度高，光谱干扰少。

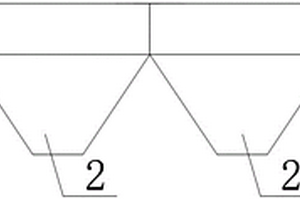

用于石灰窑储料的联体仓 646

 0

本申请提供了一种用于石灰窑储料的联体仓，属于冶金工程技术领域。用于石灰窑储料的联体仓包括：至少两个截面呈V形的储料仓，至少两个所述储料仓相对连接组成截面为W形的联体仓。本申请提供的用于石灰窑储料的联体仓，通过将两个储料仓对拼在一起，使得两个储料仓的上部连通，使得两个储料仓连通的一侧节省了材料的利用，减低了成本，同时，两个储料仓的连通增加了仓储容量，提高了空间利用率。

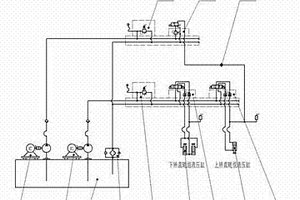

矫直辊的液压控制系统 864

 0

本实用新型涉及冶金设备领域，具体是一种矫直辊的液压控制系统；它包括油箱、过滤器、下矫直辊组驱动液压缸和上矫直辊组驱动液压缸，其特征是：还包括一个大流量低压泵驱动油路和一个小流量高压泵驱动油路；所述大流量低压泵驱动油路分别与下矫直辊组驱动液压缸和上矫直辊组驱动液压缸连接，小流量高压泵驱动油路与上矫直辊组驱动液压缸的无杆腔连接；其中，大流量低压泵控制上下矫直辊组空载时快速上升下降，小流量高压泵提供矫直作业时上矫直辊组所需的工作压力。如此，本液压系统通过一个大流量低压泵和一个小流量高压泵组成泵组，其成本远低于大流量高压泵站的使用和维护成本。

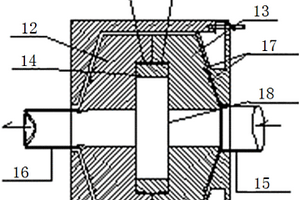

旋转体密封吹氩气装置 696

 0

本实用新型揭示了一种旋转体密封吹氩气装置，包括固定体、第一旋转体、第二旋转体、套筒、进气管和出气管。其中，第一旋转体包含一个组合面，组合面处包含一个第一空腔，第二旋转体与第一旋转体呈轴对称结构，包含一个第二空腔，两者组合时第一空腔和第二空腔位置相对，形成一个密闭空腔。套筒的形状、大小与密闭空腔大小、形状相一致，设置于密闭空腔处。第一旋转体、第二旋转体、套筒组合后安装于固定体内。进气管穿过第二旋转体至套筒，出气管穿过第一旋转体至套筒。采用了本实用新型的技术方案，能有效解决目前冶金系统在钢包车吹氩与压力高时的漏气问题，从而可以提高钢水与合金充分融溶度，提高钢水质量，减少后序工序成本及时间。

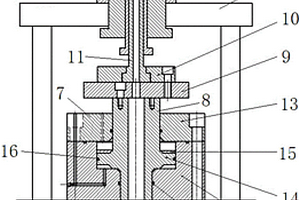

凸轮轴带轮压制模具 821

 0

本实用新型粉末冶金技术领域，公开了一种凸轮轴带轮压制模具，包括阴模、上模板、外下模、下模板和内下模，所述阴模内设置带轮压坯，在所述上模板上设置所述外下模，所述外下模和内下模的上端分别与带轮压坯的齿部和小头径部连接，在所述下模板上设置气缸，所述气缸的活塞杆向上伸出，在所述活塞杆上设置垫块，所述外下模的下端设置在所述垫块上。本实用新型制成的带轮各部分密度差小，薄壁处密度合格，产品质量可靠。

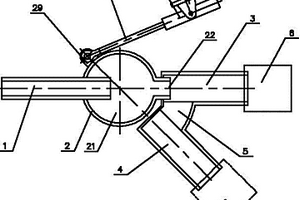

转盘式高炉熔渣分流取渣装置 772

 0

本实用新型涉及冶金熔态炉渣处理领域，尤其涉及一种高炉熔渣取渣系统。一种转盘式高炉熔渣分流取渣装置，包括主渣沟、转盘装置、水淬通道和直接制棉通道，所述转盘装置位于主渣沟的出口下方，转盘装置的转盘渣腔与主渣沟的出口对应，所述水淬通道与直接制棉通道围绕转盘装置上渣腔出口的旋转中心错位一个角度，水淬通道和直接制棉通道均位于转盘装置的渣腔出口转动轨迹的下方，水淬通道与直接制棉通道之间设有过渡通道，所述过渡通道位于渣腔出口转动轨迹的下方，过渡通道的底部高于水淬通道和直接制棉通道的底部。本实用新型仅利用主渣沟与水淬装置的落差，用转盘装置实现熔渣流向的切换，故障率低，寿命长，具有广泛的推广应用价值。

变频器用抗干扰控制电缆 1038

 0

本实用新型公开了一种变频器用抗干扰控制电缆，包括双绞绝缘线芯，所述双绞绝缘线芯为软导体外挤包绝缘层双股绞合而成；双绞绝缘线芯外包覆有双绞金属屏蔽层；四组包覆有双绞金属屏蔽层的双绞绝缘线芯紧密靠近，并通过包带绕包；包带外依次包覆有总金属屏蔽层和挤包的电缆外护层。本实用新型的控制电缆可专用与变频器配用。内、外两层双金属屏蔽，具有良好的抗电磁干扰能力；适用于化工、石油、冶金、矿山等高温场合。

烧结机台车车轮状态检测装置 1038

 0

本实用新型涉及冶金炼铁中的原料烧结领域，尤其涉及一种原料烧结中烧结机台车检测装置。一种烧结机台车车轮状态检测装置，所述的台车计数传感器与台车计数标记相配合；所述车轮压力传感器安装在烧结机台车运行轨道上，车轮压力传感器共有四个，四个车轮压力传感器的测力中心线分别与同一台车的四个车轮中心线重叠，所述运算控制器的输入端与起始台车传感器、台车计数传感器、车轮压力传感器和参数设置装置相连，运算控制器的输出端与显示装置和烧结机控制系统相连。本实用新型通过四个车轮压力传感器分别同时检测四个车轮在运行时受力是否一致，达到提前预报车轮状态劣化或车轮有可能脱落的情况，做到有计划地检修车轮，从而提高烧结机运行效率，减少停产损失。

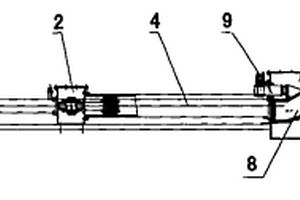

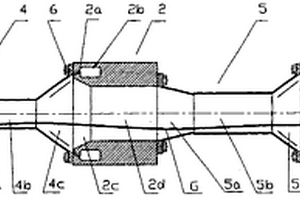

热连轧生产线冷却水箱反喷嘴组装置 868

 0

本实用新型系冶金行业热连轧生产线冷却水箱反喷嘴组装置。包括前反喷嘴座(2)和后反喷嘴座(3),两喷嘴座的结构相同,从轧件G入口至出口中心为圆锥孔(2C)/(3C)和圆柱孔(2D)/(3D)相连的通孔,圆锥孔(2C)/(3C)的大孔朝向轧件G入口,圆锥大孔的外围有一圈周向排布的反向喷嘴(2A)/(3A),喷射角度朝向轧件G入口,且指向通孔中心位置,其特征在于:在前反喷嘴座(2)的前部设置管状的前导管(4),在前反喷嘴座(2)与后反喷嘴座(3)之间设置管状的连接导管(5)。提供了一种较目前开放式喷射冷却方式冷却效果更好,且能防止热连轧生产线上轧件G撞击“堆钢”的一种封闭式反喷嘴组装置。

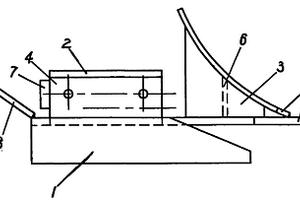

磁力阻推器 714

 0

本实用新型涉及一种磁力阻推器,它包括底座,安置在底座上的磁体和磁体固定板,以及装设在底座前端的阻挡块。底座是一其底面卡置于钢轨上的卡座,卡座底面的反面安置上述磁体,磁体由磁体固定板固装。磁体尾端装有可调节磁场两极的磁力旋钮。阻挡块呈楔块形状。本实用新型的磁力阻推器具有磁力吸重、安全自锁的功能,其操作简便,只需将其放置在位于钢轨上的钢轮廓的下方,其磁力恒定可靠,在实际操作过程中有效地防止了钢轮廓的转动与移动。本实用新型可广泛适用于冶金、矿山、煤矿、电力、码头、大型机械设备厂以及运输等行业,产品使用寿命较长。

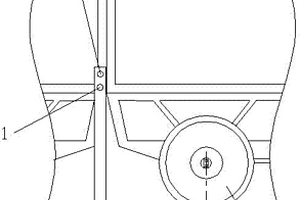

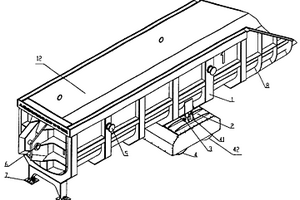

半挂牵引轮式转炉料槽 964

 0

本实用新型涉及非标准的冶金运输机械设备,尤其涉及一种半挂牵引轮式转炉料槽。一种半挂牵引轮式转炉料槽,包括槽身和吊耳,该料槽还包括挂钩销、挂钩座、车轮座、车轮总成、定位锥销、插销、支腿板和槽口肋板托架;槽身为一个前端封闭的U形槽体,槽身由龙骨框架内衬相应的壁板构成,槽身上部两侧的前后端各设有一吊耳;槽身前端下部装有支腿板;槽身中段的龙骨下焊接有底板,底板和车轮座用定位锥销定位,并用插销连接在一起;所述槽口肋板托架为半封闭笼形结构,焊接于料槽口的下部和两侧。本实用新型采用了轮式行走底盘,可用牵引车拖挂运输,无需车辆承载,使得料槽装满废钢后高度大大降低,从而满足了厂区道路通行条件。

高效耐磨旋风除尘器 781

 0

本实用新型公开了一种高效耐磨旋风除尘器,适用于锅炉除尘及食品、饲料、化工、冶金等工业领域粉体物料的回收。它的主要技术特征是:集尘筒、底板和销轴组成集尘斗,使分离出的粉尘在离心力和惯性力的作用下,薄在集尘斗底板的近筒壁侧,避开了中心负压区,避免了二次扬尘;在外分离筒与排气管之间,安装有内分离筒,并在内分离筒上端导入加速气流,利用加速气流来提高除尘效率和防止粘性粉尘粘壁;除尘器易磨损部件的材料为表面搪瓷的铁板,提高了除尘器的抗磨性能。
